1 Rynny prowadzące System rynien prowadzących aluminium, stal i inne

2 Rynna prowadząca Aluminium Stal Rynny prowadzące Inne systemy prowadzenia Rynna aluminiowa SuperTrough - Standardowa rynna prowadząca Szeroki program dla niemalże wszystkich e-prowadników Bardzo łatwy, modułowy montaż Boczne listwy ślizgowe dla ochrony przed zużyciem przy dużych prędkościach Odporność na korozję Elastyczny montaż - Sposób montażu zależy od rodzaju mocowania oraz długości profilu C Szyna ślizgowa z PE Dolne zatrzaski mogą być zamontowane - w środku lub na zewnątrz - bezpośrednio do podstawy lub w ceowniku Element mocujący Heavy-Duty (element dodatkowy) do aplikacji z dużym obciążeniem: Mogą Państwo skonfigurować wersję Heavy-Duty w naszym katalogu online Cały zakres produktów od strony 650 Stalowa rynna prowadząca - bardzo stabilna i mocna dla zastosowań Heavy-Duty Bardzo stabilna i mocna stalowa rynna prowadząca dla dużych obciążeń Prosty montaż z zestawem m Szybki montaż bezpośrednio w podłożu lub za pomocą ceownika Duży zakres, 2-częściowy, z regulacją Dostępne ze stali ocynkowanej nierdzewnej Małe zużycie: szyna ślizgowa z PE Moduł końca stałego (element dodatkowy), do szybkiego i prostego montażu - bez potrzeby nawiercania Cały zakres produktów z numerem zamówienia od strony 674 Podparcie dolnego odcinka prowadnika - rynien podpierających Proste, jednoczęściowe rynny podpierające dolny bieg, zgodnie z Państwa wymogami i specyfikacją Oszczędność w zaopatrzeniu i czasu projektowania Koniec z kosztywnymi rozwiązaniami na własną rękę Łatwe przyłączenie do Państwa maszyny, na profilach lub wspornikach ściennych Cały zakres produktów z numerem zamówienia od strony 700 System rynien guidefast - dla suwnic i dźwigów halowych Oszczędność 80% czasu instalacji w porównaniu ze standardowymi systemami Pasuje do większości rodzajów dźwigarów Łatwy montaż dzięki gotowym szablonom otworów elementów mocujących Płytki ślizgowe do aplikacji ze średnim wypełnieniem Cały zakres produktów z numerem zamówienia od strony 706 Stalowe koryta prowadnic RS - Umożliwia przepływ światła i brudu Odporność na brud - odpryski swobodnie przelatują przez rynnę Bardziej otwarte niż konstrukcje metalowe Prosty i szybki montaż oraz niska cena Proste i oszczędzające miejsce Kompletny asortymet z opcją zamówienia System wsuwanych koryt SP - Bardzo prosta i ekonomiczna wersja Mniejsze niż konwencjonalne rynny Łatwy i szybki montaż Brak ostrych krawędzi metalowych w obszarze wewnętrznym z powodu zakrytych złączy Niska cena dzięki prostemu montażowi Kompletny asortyment z opcją zamówienia Rynny prowadzące online 645

3 Rynny prowadzące Długie przesuwy Wstęp Rynny prowadzące Długie przesuwy Wstęp Alu Stal Dostępne są różne systemy rynien prowadzących Rynny prosto z magazynu Rynny prowadzące Rynny prowadzące używane są do długich przesuwów. Umożliwiają one ciągłą i gładką pracę e-prowadników i e-tubes, przy niskich siłach tarcia na długich przesuwach. Jeżeli punkt zasilający znajduje się w połowie drogi ( mocowanie centralne ), e-prowadnik ślizga się po sobie przez połowę przesuwu. Dla drugiej połowy, zalecamy listwy montowane w rynnach, po których prowadniki mogą się ślizgać. Rynny prowadzące są dostępne z magazynu i są wyposażone w listwy wykonane z tworzywa sztucznego, odpornego na ścieranie i osiągają doskonałe parametry pod względem szumu, zużycia i tarcia. Rodzaje rynien oferuje rynny prowadzące wykonane z antykorozyjnego aluminium, stali i stali nierdzewnej. Typ rynny prowadzącej zależy od waruków aplikacji i oczekiwań klienta. My polecamy standardową rynnę "Aluminium SuperTrough". Listwy ślizgowe Listwy ślizgowe wykonane z materiału igulen są optymalnie dopasowane do e-prowadników i osiągają najmniejsze wartości ścieralności, hałasu oraz zużycia. Listwy ślizgowe muszą zostać użyte jeżeli punkt nieruchomy prowadnika znajduje się na środku drogi przesuwu. To znaczy: użyj na jednej połowie drogi przesuwu rynny prowadzącej z listwą ślizgową a na drugiej połowie rynny bez (patrz ilustracja w dolnym prawym rogu!). Warunki dostawy Rynny prowadzące są dostarczane w 2-metrowych elementach. Specjalne długości do 6 metrów są również możliwe. Lewy i prawy bok rynny jest montowany na miejscu instalacji w poprawnych odległościach, zależących od prowadnika. Wymagana szerokość jest pokazana jako wymiar B RI na stronach z rynnami prowadzącymi. Boki mogą być połączone z podłożem przez skręcenie, zespawanie oraz poprzez specjalne zestawy instalacyjne. Moduł dla rynny "Aluminium SuperTrough" jest szybkim elementem mocującym z elementami mocującymi KMA. Z tym modułem montaż jest łatwy i szybki z rynnami Aluminium SuperTrough oraz bez żadnego wiercenia. Na długich przesuwach, górna część opiera się na dolnej części. Górna część ślizga się częściowo po części dolnej i częściowo w tej samej wys. po listwie ślizgowej. Rysunek na dole pokazuje tę sytuację. Rynny prowadzące są wymagane dla prowadzenia bocznego. Jeśli możemy umieścić punkt nieruchomy z elementami mocującymi oraz końcówkami przewodów na środku, długość można wyliczyć zgodnie ze wzoru: L k = S / 2 + K 2. Najkrótszą długość można osiągnąć przez użycie modułu zasilania osiowego. Długość wynosi wtedy około połowy długości drogi przesuwu. W zależności od technicznych danych oraz dobranego element mocujący w punkcie ruchomym powinien zostać obniżony o kilka jednostek. Dzięki naszemu doświadczeniu w instalacji oraz doborze systemów długich przesuwów, zaproponujemy również rozwiązanie indywidualne dla Państwa aplikacji. Kryteria wyboru Następujące parametry są wymagane przy wyborze rynien prowadzących: typ (seria, szerokość Bi, promień gięcia R) Długość i prędkość przesuwu Ciężar wypełnienia Przyspieszenie i/lub wyhamowanie Przyspieszenia boczne Warunki otoczenia Projektowanie i instalacja rynien prowadzących Rynna prowadząca jest istotnym elementem aplikacji z długim przesuwem. Zwykle wysokość rynny prowadzącej musi być dwa razy większa od wysokości :H RI 2 x ha. Boki rynny muszą zapewniać łatwe otwieranie. Szerokość wewnętrzna rynny jest taka sama jak szerokość zewnętrzna plus 4 mm ( = Ba + 4). Wzdłuż boku rynny prowadzącej, gdzie górny bieg nie może ślizgać się po dolnym, muszą być zainstalowane listwy ślizgowe. Polecamy stosowanie polimerowych listew ślizgowych. Są optymalnie dopasowane do i osiągają najniższe wartości ścieralności, hałasu i zużycia. Rynny prowadzące z i bez listw ślizgowych są dostępne dla prawie każdego typu.uwaga: przy montażu elementów rynny prowadzącej, kolejnym punktom należy się szczególna uwaga Równe ułożenie odcinków rynny Łby wkrętów nie powinny wystawać rynny Płynne wypoziomowanie pomiędzy punktem nieruchomym a listwą ślizgową Trwałe połączenie z podstawą. S S/2 Rynna Aluminium SuperTrough bez listew ślizgowych - górna część ślizga się po dolnej Rynna SuperAluminum z listwami ślizgowymi - W połowie przesuwu górna część ślizga się po listwie ślizgowej Długość L k = S / 2 + K 2 Wysokość wew. rynny H Ri 2 x ha Szer. wew., rynna SuperAlu = Ba + 4 S/2 K2 (Ba + 5 stalowa rynna prow.) D2 H2 R Rynna prowadząca z listwą ślizgową Rynna prowadząca bez listwy ślizgowej Całkowita długość rynny prowadzącej HRI Rynna bez listew ślizgowych - Rynna z listwami ślizgowymi - e-prowadnik ślizga się po e-prowadniku e-prowadnik ślizga się po listwach 646 Rynny prowadzące online Punkt stały na środku: 1/2 drogi przesuwu z listwami - 1/2 drogi przesuwu bez listew rynny montażowy Listwa ślizgowa C-profil Ba = Szer. zew. e-prowad. Bi = Szer. wew. e-prowad. R = Promień gięcia CL= Przesunięcie końca stałego S = Długość przesuwu S/2 = Pół drogi przesuwu = Szer. wew. rynny B Ra = Szer. zew. rynny H Ri = Wysokość wew. rynny H Ra = Wysokość zew. rynny ha = Wys. zew. e-prowad. L k = Dł. H 2 = Wys. wbudowania (przy obniżonym ele. ruchomym) D 2 = Długość - długi przesuw, ślizgowy K 2 = Dodatek (przy obniżonym ele. ruchomym) H F = Wymagana wysokość wbudowania 647

4 Rynny prowadzące Długie przesuwy C-profil Rynny prowadzące Długie przesuwy z rynną prowadzącą Alu Stal C-profil, nr art XX Dla wszystkich rynien Aluminum SuperTrough i stalowych Ze zwiększoną siłą trzymania w trudnych warunkach pracy Materiał standardowy: stal ocynkowana XX (XX - długość w mm) C-profil dostępny ze stali ocynkowanej. Opcjonalnie: Stal nierdzewna V2A, materiał (AISI 304). Dla AISI 304 prosimy dodać "E" do nr art E Możliwa tolerancja długości ±5 mm! C-profil, nr art XX Ze zwiększoną siłą trzymania w trudnych warunkach pracy 10, ,5 XX ,75±0,1 18 Rynna aluminiowa SuperTrough - Standardowa rynna prowadząca Bardzo łatwy, modułowy montaż Boczne listwy ślizgowe dla ochrony przed zużyciem przy dużych prędkościach Odporność na korozję, profil aluminiowy odporny na aluminium Elastyczny montaż - Sposób montażu zależy od rodzaju mocowania oraz długości profilu C Szyna ślizgowa z PE Dolne zatrzaski mogą być zamontowane - w środku lub na zewnątrz - bezpośrednio do podstawy lub w ceowniku Cały zakres produktów od strony 650 Stalowa rynna prowadząca - bardzo stabilna i mocna dla zastosowań Heavy-Duty Bardzo stabilna i mocna stalowa rynna prowadząca dla dużych obciążeń Prosty montaż z zestawem m Duży zakres, 2-częściowy, z regulacją Dostępne ze stali ocynkowanej nierdzewnej Szyna ślizgowa z PE Cały zakres produktów od strony 674 C-profil nr art XX - Dla wszystkich rynien SuperAluminum i stalowych Podparcie dolnego odcinka prowadnika Proste, jednoczęściowe rynny podpierające dolny bieg, zgodnie z Państwa wymogami i specyfikacją Kompletny zestaw, gotowy do montażu Koniec z kosztywnymi rozwiązaniami na własną rękę Łatwe przyłączenie do Państwa maszyny, na profilach lub wspornikach ściennych Cały zakres produktów od strony 700 System rurowych koryt RS - Pozwala na przejście światła i brudu Odporny na brud - odpadki przelatują przez szpary Bardziej otwarty niż konstrukcja z blachy metalowej Szybki i łatwy montaż i niska cena Szybka dostawa o małej powierzchni przesyłki Cały program i opcje zamówienia System wsuwanych koryt SP - Proste i oszczędne Mniejsza niż konwencjonalna rynna Szybki i łatwy montaż Gładka powierzchnia wewnętrzna bez uszczerbionego metalu dzięki ukrytym połączeniom Niska cena dzięki łatwemu montażowi Cały program i opcje zamówienia guidefast - do suwnic Oszczędność 80% czasu instalacji w porównaniu ze standardowymi systemami Pasuje do większości rodzajów dźwigarów Uproszczona instalacja, przewody zainstalowane na stałe Polimerowe listwy ślizgowe centralnie w aplikacji Cały zakres produktów od strony Rynny prowadzące online 649

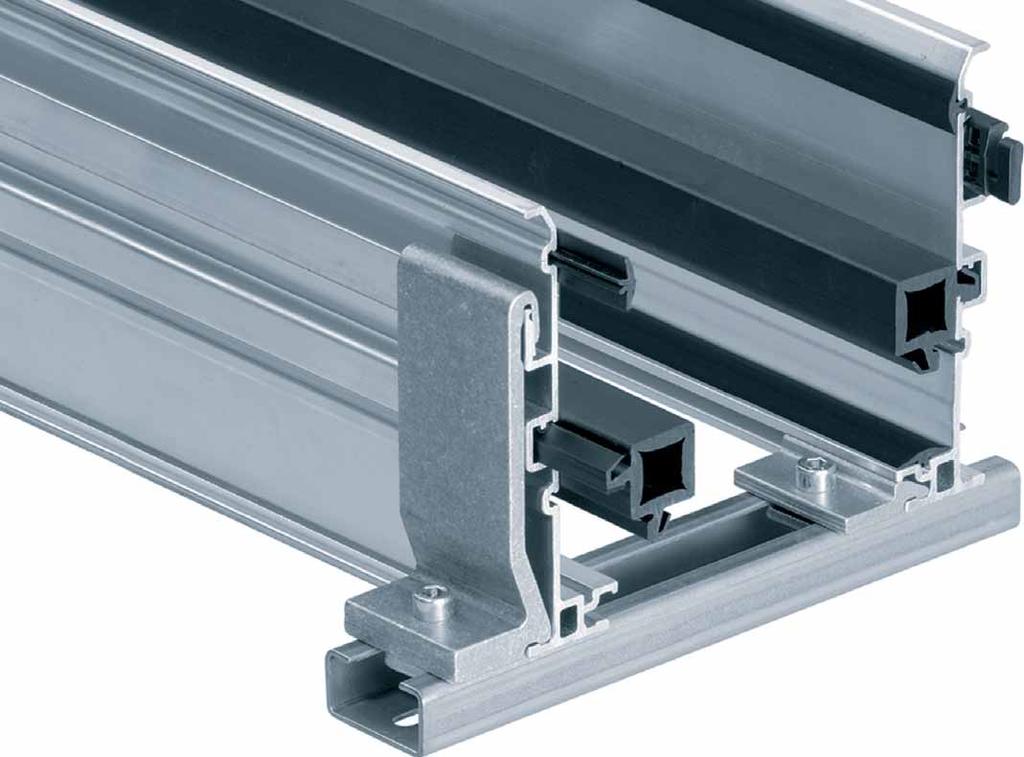

5 Rynna Aluminiowa SuperTrough Wstęp Zalety Rynna Aluminiowa SuperTrough Dobór produktu Alu Duży wybór: Profil aluminium (standard: 2 m odcinki) dostępny dla niemalże wszystkich e-prowadników. Odporność na wodę morską i korozję Redukcja zużycia: Listwy ślizgowe chronią przed zużyciem ścian bocznych Seria Wysokość zew. rynny montażowy* Materiał Strona H Ra ścianki bocznej Wersja Basic, Standard - standardowe rozwiązanie Szybkie przyłączanie: Element łączeniowy Basic, polimerowy, szybki montaż, bez narzędzi Redukujące zużycie polimerowe listwy ślizgowe, wtykane Redukcja hałasu: Gumowy profil wyciszający SL SL SL SL SL SL SL SL SL SL SL SL SL SL SL SL SL SL aluminium aluminium aluminium aluminium aluminium aluminium aluminium aluminium aluminium Duże obciążenie: Mocowanie Heavy-Duty (dodatkowe akcesoria) Konfiguracja Państwa wersji Heavy-Duty z katalogiem online Proste przyłączanie: Moduł punktu nieruchomego (dodatkowe akcesoria), do szybkiego i łatwego mocowania - bez nawierceń Standard - Rynna Aluminiowa SuperTrough Szybki montaż: Dolne koryto Basic, montowane lub zewnątrz, szybko i łatwo Szybkie mocowanie: C-profil, dla dolnych koryt Rynna Aluminiowa SuperTrough jest modułowym systemem prowadzenia rynnowego dla długich przesuwów (aplikacja ślizgowa). Rynna Aluminiowa SuperTrough jest dostępna w korzystnej cenowo wersji "Basic" i może być rozbudowana do wersji Heavy Duty. Ten modułowy sposób użycia jest zalecanym przez standardowym systemem rynien prowadzących. Bardzo prosty, modułowy montaż Odporny na korozję i wodę morską profil aluminiowy Elastyczny montaż - Mocowanie w dolnej części niezależnie od długości profilu i miejsc uderzeń Łatwa w regulacji instalacja - bez wkręcania lub spawania profili PDF z instrukcją instalacyjną i informacje montażowe SL SL SL SL SL SL SL SL SL SL SL SL SL SL * montażowy Basic jest standardem dla rynny Aluminium SuperTrough. Mogą zostać za lub z zewnątrz i są polecane dla większości aplikacji. Koryta Basic są wykonane z aluminium. Wersja Heavy-Duty różni się tylko rodzajem zestawu montażowego. Numer artykułu kanałowych płytek bocznych, listew ślizgowych itd., jest taki sam jak dla modelu Basic. montażowy Heavy-Duty składa się z solidnego elementu mocującego z aluminium, który jest mocowany z zewnętrznej strony rynny prowadzącej. Rynna Aluminiowa SuperTrough Rozmiary SL SL SL SL SL SL SL SL SL SL Wersja Heavy-Duty - do ciężkich warunków pracy Prosimy skonfigurować swoją własną wersję Heavy-Duty, odpowiednią do Państwa, na stronie online SL SL aluminum aluminum aluminum aluminum aluminum aluminum aluminum SL SL 183, SL SL Pliki 3D-CAD, konfiguratory, PDF 651

6 Rynna Aluminiowa SuperTrough Basic Części Rynna Aluminiowa SuperTrough Standard Konfiguracja Alu Komponenty rynny prowadzącej Boczna powierzchnia rynny, aluminium, 2 m Szyna ślizgowa polimer., 2 m Listwa ślizgowa, polimer., 2 m (bez listwy ) Opcjonalnie: Gumowy profil wyciszający Komponenty zestawu montażowego Koryto, aluminium C-profil 1), stal ocynkowana Śruba Nakrętka Łącznik, polimerowy Rynna Aluminiowa SuperTrough Właściwości B Ra = Ba + 4 Ba Bi Ba = Szer. zew. Bi = Szer. wew. Koryto opcjonalnie na zewnątrz lub ha = Wys. zew. H Ri =Wys. wew. rynny H Ra = Wys. zew. rynny = Szer. wew. rynny B Ra = Szer. zew. rynny H Ri 2 x ha Długość C-profilu zależności od wymiaru - Patrz długość C-profilu = Ba + 4 1) C-profil jest dostępny również ze stali nierdzewnej V2A, materiał (AISI 304) ha 2 HRi 2 x ha HRa Rynna Aluminiowa SuperTrough Konfiguracja według wymagań klienta Szybki i prosty dobór rynny odpowiedniej do Państwa aplikacji Wybór odpowiedniej rynny prowadzącej zgodnie z serią i jego ą Bi Ustalenie punktu mocowania prowadnika Ustalenie długości przesuwu a tym samym długości rynny prowadzącej i ilości części rynny. (Standardowa długość jednej bocznej strony: 2000 mm). Długość rynny prowadzącej - dla zasilania centralnego - jest obliczana z połowy drogi przesuwu z szyną ślizgową i bez. Opcja: "Wyciszenie" z profilem wyciszającym Ilość i wybór zestawu montażowego Możliwe są 2 opcje zestawu montażowego: Basic (standard), Heavy-Duty (do pracy w ciężkich warunkach) Ilość zestawów montażowych jest obliczana z ilości części rynny + 1 zestaw: n Mon = n Ri + 1 n Ri x 2000 mm Wybór zamocowania zestawu montażowego na podstawie - opcja C-profilu Jeżeli zdecydowali się Państwo na e-prowadnik z elementem mocującym KMA, polecamy Państwu moduł końca stałego do szybkiego i prostego mocowania na rynnie bez wiercenia PDF z instrukcją instalacyjną i informacje montażowe Przykład zamówienia Bazując na nr art SL SL Rynna Aluminiowa SuperTrough - Widok z zewnątrz Rynna Aluminiowa SuperTrough - Widok od bez szyny ślizgowej i z szyną Przykład zamówienia: Długość przesuwu 30 m - zasilanie na środku, seria z = 124 rynny prowadzącej (2 części boczne rynny, z listwą ślizgową) bez szyny ślizgowej Tekst zamówienia: 16 m rynny bez szyny ślizgowej (odcinki 8 x 2 m) rynny prowadzącej (2 części boczne rynny, z listwą ślizgową) z szyną ślizgową Tekst zamówienia: 16 m rynna z szyną ślizgową (odcinki 8 x 2 m) montażowy "Basic", kompletny (zestaw rynny prowadzącej + 1) Tekst zamówienia: 17 zestawów montażowych "Basic" Mocowanie końca stałego Tekst zamówienia: 1 zestaw Opcja: Dla dodatkowej redukcji hałasu z profilem wyciszającym, prosimy dodać A. Przykład: SL SL SLA Szybki montaż z korytem Redukcja zużycia dzięki polimerowym Redukcja hałasu z profilem Basic i C-profilem szynom i listwom wyciszającym (Dodatek) ślizgowym 652 Pliki 3D-CAD, konfiguratory, PDF Proste przyłączanie do z modułem końca stałego Obliczenia - droga przesuwu, na środku: połowa drogi przesuwu, zaokrąglona do pełnego 2 m odcinka = X m długość rynny prowadzącej bez szyny ślizgowej + X m długość rynny z szyną ślizgową + zestaw Basic (ilość części rynny + 1) 653

7 Rynna Aluminiowa SuperTrough Standard System mocowania końca stałego/zacisku Szybkie i proste mocowanie na rynnie Aluminiowej SuperTrough A Instalacja końca stałego Usunąć za pierścienie przelotowe Instalacja KMA B Nowość w tym katalogu Zoptymalizowany moduł końca stałego System mocowania końca stałego umożliwia zamocowanie KMA na rynnie aluminiowej SuperTrough bez dodatkowego nawiercania. System mocowania końca stałego jest mocowany na rynnie przez wkręcane śruby. W rezultacie oszczędza to czas i minimalizuje usterki wynikające z wiercenia w rynnie. Nowy, zoptymalizowany system mocowania końca stałego wykonany jest z tworzywa sztucznego i jest tym samym lżejszy i korzystniejszy cenowo niż metalowy orginał. Spełnia te same wymogi jak konwencjonalna wersja metalowa. Instalacja końca stałego Instalacja na elemencie mocującym KMA Rynna Aluminiowa SuperTrough Standard System mocowania końca stałego/zacisku montażowy końca stałego Zacisk końca stałego Dobór produktu Dla rynny Dla Stosowanie od Element Aluminium SuperTrough Seria wew. (Bi) mocujący ) SL SL 10, B15, 15/R15 (zacisk końca stałego) częściowe ) SL SL 1500 (zacisk końca stałego) częściowe ) Nowość* SL SL 2500, ) Nowość* SL SL E4.28/R4.28, E ) Nowość* SL SL E4.32/H4.32/R4.32, E4.38L, E6.40/R ) Nowość* SL SL 2700, R ) Nowość* SL SL E4.42/H4.42/R4.42, E4.48L, E6.52/R ) Nowość* SL SL 3500, R ) Nowość* SL SL 14040/14140/R18840, 14240/ ) Nowość* SL SL E4.56/H4.56/R4.56, E ) SL SL E4.80/H4.80/R4.80, E ) SL SL 15050/15150/R19850, 15250/ ) Materiał: tworzywo sztuczne 2) Materiał zestawu montażowego: Aluminium AlMg3, odporne na wodę morską. Materiał zestawów śrub: Standardowo stal ocynkowana. Dostępne również ze stali nierdzewnej V4A, materiał (AISI 316Ti) *Nowość w tym katalogu Alu KMA KMA KMA KMA KMA KMA KMA KMA KMA K M A Zamontować tuleje gwintowane Instalacja na aluminiowej rynnie SuperTrough Moduł końca stałego - Szybkie mocowanie bez wiercenia montażowy końca stałego do zamocowania na najmniejszej rynnie Aluminiowej SuperTrough SL Dla elementów mocujących serii: 10, 15/R15, B15, Zacisk końca stałego do szybkiego montażu poprzez zaciśnięcie na rynnie bez wiercenia. Szybkie mocowanie na rynnie Aluminium SuperTrough Punkt mocujący może zostać szybko przeniesiony Zasada zacisku końca stałego: Zacisk końca stałego Element mocujący Rynna Aluminiowa SuperTrough SL Rynna Aluminiowa SuperTrough Przykładowe testy Rynna Aluminum SuperTrough jest stosowana w testach od 2005 roku. Test osi 1: Prędkość 1,5 m/s, Przesuw: 18 m. Dotychczasowy przebieg: ponad km (test trwa od 2005) 654 Pliki 3D-CAD, konfiguratory, PDF 655

8 SL SL Rynna Aluminiowa SuperTrough SL SL Wysokość rynny: 77 mm Dobór produktu Długość C-profilu (zgodnie z wym. ) Wersja Basic Zaciski opcjonalnie lub na zewnątrz Alu SL SL E2 mini 10 B15 zipper 15/R15 10 B15 15 B Ri na zewnątrz B Ri na zewnątrz R15 B Ri na zewnątrz na zewnątrz Zacisk opcjonalnie mocowany na zewnątrz lub Długość C-profilu zależności od wymiaru - Patrz długość C-profilu Rynna Aluminiowa SuperTrough Kompletny zestaw Części boczne rynny - składającej się z części / / Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m SL 4,20 kg SL 4,90 kg montażowy - składający się z części / / / / 1 zestaw montażowy bez C-profilu ,08 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Rynna Aluminiowa SuperTrough Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, odcinki 2 m ,04 kg 1 szyna ślizgowa, polimer, pojedyncza, odcinki 2 m ,42 kg 1 listwa ślizgowa, polimer, pojedyncza, odcinki 2 m ,06 kg Części pojedyncze, zestaw 1 zacisk, pojedynczy, aluminium ,03 kg 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) XXX.E* 0,90 kg/m 1 śruba M6 x 16, pojedyncza MAT nakrętka M6, pojedyncza 1 łącznik, pojedynczy Dodatkowa opcja do łatwego mocowania bez nawiercania 1 Modułowy zestaw dla końca stałego (szczegółowe informacja strona 655) MAT XXX* Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: E C-profil jest również dostępny ze stali nierdzewnej V2A, materiał (AISI 304). Prosimy dodać "E" do numeru art. Przykład: E Uwaga: Szerokość wewnętrzna rynny prowadzącej i długość zestawu montażowego C-profilu może się wahać w zależności od elementu mocującego. Prosimy się z nami skontaktować! e-prowadnik dla systemu załadunku i rozładunku magazynów wysokiego składowania porusza się po dwóch przeciwnych rynnach aluminiowych 656 Pliki 3D-CAD, konfiguratory, PDF a 657

9 SL SL Rynna Aluminiowa SuperTrough SL SL Wysokość rynny: 77 mm Dobór produktu Długość C-profilu (zgodnie z wym. ) Wersja Basic Zaciski opcjonalnie lub na zewnątrz Alu SL SL E2/ E4.1 E4.21 Zacisk opcjonalnie mocowany na zewnątrz lub 1500 E4.21 na zewnątrz B Ri B Ri na zewnątrz Długość C-profilu zależności od wymiaru - Patrz długość C-profilu Rynna Aluminiowa SuperTrough Kompletny zestaw Części boczne rynny - składającej się z części / / Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m SL 4,20 kg SL 5,00 kg montażowy - składający się z części / / / / 1 zestaw montażowy bez C-profilu ,06 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Odporna na wodę morską rynna aluminiowa na dźwigu RTG. Długi przesuw z systemem E4 Rynna Aluminiowa SuperTrough Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, odcinki 2 m ,04 kg 1 szyna ślizgowa, polimerowa, pojedyncza, odcinki 2 m ,42 kg 1 listwa ślizgowa, polimerowa, pojedyncza, odcinki 2 m ,06 kg Części pojedyncze, zestaw 1 zacisk, pojedynczy, aluminium ,03 kg 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) XXX.E* 0,90 kg/m 1 śruba M6 x 16, pojedyncza MAT nakrętka M6, pojedyncza 1 łącznik, pojedynczy Dodatkowa opcja do łatwego mocowania bez nawiercania 1 Modułowy zestaw dla końca stałego (szczegółowe informacje strona 655) MAT XXX* Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: E C-profil jest również dostępny ze stali nierdzewnej V2A, materiał (AISI 304). Prosimy dodać "E" do numeru art. Przykład: E Uwaga: Szerokość wewnętrzna rynny prowadzącej i długość zestawu montażowego C-profilu może się wahać w zależności od elementu mocującego. Prosimy się z nami skontaktować! 658 Pliki 3D-CAD, konfiguratory, PDF 659

10 SL SL Rynna Aluminiowa SuperTrough SL SL Wysokość rynny: 87 mm Dobór produktu Długość C-profilu (zgodnie z wym. ) Wersja Basic Zaciski opcjonalnie lub na zewnątrz Alu SL SL E2/ E2 e-tubes R48 E6 E6.29/R E6.29/R6.29 R48 na zewnątrz B Ri B Ri B Ri na zewnątrz B Ri na zewnątrz na zewnątrz Zacisk opcjonalnie mocowany na zewnątrz lub Długość C-profilu zależności od wymiaru - Patrz długość C-profilu Rynna Aluminiowa SuperTrough Kompletny zestaw Części boczne rynny - składającej się z części / / / Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m SLA** 5,00 kg SL 6,40 kg ** Dla dodatkowej redukcji hałasu przez profil wyciszający, prosimy wstawić "A" do numeru art. Przykład: SLA montażowy - składający się z części / / / / 1 zestaw montażowy bez C-profilu ,06 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Seria E4 w odpornej na wodę morską aluminiowej rynnie prowadzącej Rynna Aluminiowa SuperTrough Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, odcinki 2 m ,44 kg 1 szyna ślizgowa, polimerowa, pojedyncza, odcinki 2 m ,6 kg 1 listwa ślizgowa, polimerowa, pojedyncza, odcinki 2 m ,06 kg 1 Profil wyciszający, gumowy, pojedynczy, 2 m odcinki (opcjonalna dodatkowa redukcja hałasu) H 0,16 kg Części pojedyncze, zestaw 1 zacisk, pojedynczy, aluminium ,03 kg 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) XXX.E* 0,90 kg/m 1 śruba M6 x 16, pojedyncza MAT nakrętka M6, pojedyncza 1 łącznik, pojedynczy Dodatkowa opcja do łatwego mocowania bez nawiercania 1 Modułowy zestaw dla końca stałego (nie dla R48, E6.29/R6.29. szczegółowe informacje str. 655) Pliki 3D-CAD, konfiguratory, PDF MAT XXX* Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: E C-profil jest również dostępny ze stali nierdzewnej V2A, materiał (AISI 304). Prosimy dodać "E" do numeru art. Przykład: E Uwaga: Szerokość wewnętrzna rynny prowadzącej i długość zestawu montażowego C-profilu może się wahać w zależności od elementu mocującego. Prosimy się z nami skontaktować! Wersja Heavy-Duty do aplikacji z dużym obciążeniem Rynna aluminiowa SuperTrough jest róweniż dostępna dla aplikacji przemysłowych jako specjalny element Heavy-Duty dla pewniejszego połączenia. Nr. części Możesz skonfigurować wersję Heavy-Duty w naszym katalogu online z wybranym e-prowadnikiem. Więcej ogólnych informacji na temat aluminiowych rynien SuperTrough 661

11 SL SL Rynna Aluminiowa SuperTrough SL SL Wysokość rynny: 117 mm Dobór produktu Długość C-profilu (zgodnie z wym. ) Wersja Basic Zaciski opcjonalnie lub na zewnątrz Alu SL SL E4.1 E4.28/R4.28 E6 E6.35 Zacisk opcjonalnie mocowany na zewnątrz lub E4.28/R4.28 E6.35 na zewnątrz B Ri B Ri na zewnątrz Długość C-profilu zależności od wymiaru - Patrz długość C-profilu Rynna Aluminiowa SuperTrough Kompletny zestaw Części boczne rynny - składającej się z części / / / Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m montażowy - składający się z części / / / / SLA** 6,00 kg SL 7.40 kg ** Dla dodatkowej redukcji hałasu przez profil wyciszający, prosimy wstawić "A" do numeru art. Przykład: SLA 1 zestaw montażowy bez C-profilu ,06 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Rynna Aluminiowa SuperTrough Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, odcinki 2 m ,94 kg 1 szyna ślizgowa, polimer, pojedyncza, odcinki 2 m ,30 kg 1 listwa ślizgowa, polimer, pojedyncza, odcinki 2 m ,06 kg 1 Profil wyciszający, gumowy, pojedynczy, 2 m odcinki (opcjonalna dodatkowa redukcja hałasu) H 0,16 kg Części pojedyncze, zestaw 1 zacisk, pojedynczy, aluminium ,03 kg 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) XXX.E* 0,90 kg/m 1 śruba M6 x 16, pojedyncza MAT nakrętka M6, pojedyncza 1 łącznik, pojedynczy Dodatkowa opcja do łatwego mocowania bez nawiercania 1 Modułowy zestaw dla końca stałego (szczegółowe informacje str. 655) MAT XXX* Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: E C-profil jest również dostępny ze stali nierdzewnej V2A, materiał (AISI 304). Prosimy dodać "E" do numeru art. Przykład: E Uwaga: Szerokość wewnętrzna rynny prowadzącej i długość zestawu montażowego C-profilu może się wahać w zależności od elementu mocującego. Prosimy się z nami skontaktować! Wersja Heavy-Duty do aplikacji z dużym obciążeniem Rynna aluminiowa SuperTrough jest róweniż dostępna dla aplikacji przemysłowych jako specjalny element Heavy-Duty dla pewniejszego połączenia. Nr. części Możesz skonfigurować wersję Heavy-Duty w naszym katalogu online z wybranym e-prowadnikiem. Więcej ogólnych informacji na temat aluminiowych rynien SuperTrough Bezpieczne prowadzenie e-prowadników na długich przesuwach. Obecnie, użytkownicy coraz częściej wybierają aluminium (odporność na korozję, oszczędność wagi, szybszy montaż.) 662 Pliki 3D-CAD, konfiguratory, PDF 663

12 SL SL Rynna Aluminiowa SuperTrough SL SL Wysokość rynny: 117 mm Dobór produktu Długość C-profilu (zgodnie z wym. ) Wersja Basic Zaciski opcjonalnie lub na zewnątrz Alu SL SL SL E4.1 E4.32/H4.32/R4.32 E4.1 light E4.38L/R4.38L E6 E6.40/R Zacisk opcjonalnie mocowany na zewnątrz lub Długość C-profilu zależności od wymiaru - Patrz długość C-profilu Rynna Aluminiowa SuperTrough Kompletny zestaw Części boczne rynny - składającej się z części / / / Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m SLA** 6,00 kg 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m SL 7,40 kg ** Dla dodatkowej redukcji hałasu przez profil wyciszający, prosimy wstawić "A" do numeru art. Przykład: SLA montażowy - składający się z części / / / / 1 zestaw montażowy bez C-profilu ,06 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Rynna Aluminiowa SuperTrough Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, odcinki 2 m ,94 kg 1 szyna ślizgowa, polimer, pojedyncza, odcinki 2 m ,60 kg 1 listwa ślizgowa, polimer, pojedyncza, odcinki 2 m ,06 kg 1 Profil wyciszający, gumowy, pojedynczy, 2 m odcinki (opcjonalna dodatkowa redukcja hałasu) H 0,16 kg Części pojedyncze, zestaw 1 zacisk, pojedynczy, aluminium ,03 kg 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) XXX.E* 0,90 kg/m 1 śruba M6 x 16, pojedyncza MAT nakrętka M6, pojedyncza 1 łącznik, pojedynczy Dodatkowa opcja do łatwego mocowania bez nawiercania 1 Modułowy zestaw dla końca stałego (szczegółowe informacje str. 655) Pliki 3D-CAD, konfiguratory, PDF MAT XXX* Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: E C-profil jest również dostępny ze stali nierdzewnej V2A, materiał (AISI 304). Prosimy dodać "E" do numeru art. Przykład: E Uwaga: Szerokość wewnętrzna rynny prowadzącej i długość zestawu montażowego C-profilu może się wahać w zależności od elementu mocującego. Prosimy się z nami skontaktować! E4.32/H4.32/R4.32 E4.38L/R4.38L na zewnątrz *Szerokość. Prosimy o kontakt z nami! E6.40/R6.40 B Ri B Ri na zewnątrz B Ri Wersja Heavy-Duty do aplikacji z dużym obciążeniem Rynna aluminiowa SuperTrough jest róweniż dostępna dla aplikacji przemysłowych jako specjalny element Heavy-Duty dla pewniejszego połączenia. Nr. części Możesz skonfigurować wersję Heavy-Duty w naszym katalogu online z wybranym e-prowadnikiem. Więcej ogólnych informacji na temat aluminiowych rynien SuperTrough na zewnątrz

13 SL SL Rynna Aluminiowa SuperTrough SL SL Wysokość rynny 117 mm Dobór produktu Długość C-profilu (zgodnie z wym. ) Wersja Basic Zaciski opcjonalnie lub na zewnątrz Alu SL SL E2/ E2 e-tubes R R58 na zewnątrz B Ri B Ri na zewnątrz Zacisk opcjonalnie mocowany na zewnątrz lub Długość C-profilu zależności od wymiaru - Patrz długość C-profilu Rynna Aluminiowa SuperTrough Kompletny zestaw Części boczne rynny - składającej się z części / / / Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m montażowy - składający się z części / / / / SLA** 6,00 kg SL 7,40 kg ** Dla dodatkowej redukcji hałasu przez profil wyciszający, prosimy wstawić "A" do numeru art. Przykład: SLA 1 zestaw montażowy bez C-profilu ,06 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Rynna Aluminiowa SuperTrough Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, odcinki 2 m ,94 kg 1 szyna ślizgowa, polimer, pojedyncza, odcinki 2 m ,60 kg 1 listwa ślizgowa, polimer, pojedyncza, odcinki 2 m ,06 kg 1 Profil wyciszający, gumowy, pojedynczy, 2 m odcinki (opcjonalna dodatkowa redukcja hałasu) H 0,16 kg Części pojedyncze, zestaw 1 zacisk, pojedynczy, aluminium ,03 kg 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) XXX.E* 0,90 kg/m 1 śruba M6 x 16, pojedyncza MAT nakrętka M6, pojedyncza 1 łącznik, pojedynczy Dodatkowa opcja do łatwego mocowania bez nawiercania MAT Stabilne prowadzenie. Prędkość operacyjna dźwigu do 80 m/min. 1 Modułowy zestaw dla końca stałego (szczegółowe informacje str. 655) XXX* Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: E C-profil jest również dostępny ze stali nierdzewnej V2A, materiał (AISI 304). Prosimy dodać "E" do numeru art. Przykład: E Uwaga: Szerokość wewnętrzna rynny prowadzącej i długość zestawu montażowego C-profilu może się wahać w zależności od elementu mocującego. Prosimy się z nami skontaktować! 666 Pliki 3D-CAD, konfiguratory, PDF 667

14 SL SL Rynna Aluminiowa SuperTrough SL SL Wysokość rynny : 144 mm Dobór produktu Długość C-profilu (zgodnie z wym. ) Wersja Basic Zaciski opcjonalnie lub na zewnątrz Alu SL SL SL SL E2/ E2 e-tubes R68 E4.1 E4.42/H4.42/R4.42 E4.1 light E4.48L/R4.38L E6 E6.52/R6.52 Zacisk opcjonalnie mocowany na zewnątrz lub Długość C-profilu zależności od wymiaru - Patrz długość C-profilu Rynna Aluminiowa SuperTrough Kompletny zestaw Części boczne rynny - składającej się z części / / / Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m SLA** 8,00 kg 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m SL 10,8 kg ** Dla dodatkowej redukcji hałasu przez profil wyciszający, prosimy wstawić "A" do numeru art. Przykład: SLA montażowy - składający się z części / / / / 1 zestaw montażowy bez C-profilu ,08 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Rynna Aluminiowa SuperTrough Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, odcinki 2 m ,94 kg 1 szyna ślizgowa, polimer, pojedyncza, odcinki 2 m ,30 kg 1 listwa ślizgowa, polimer, pojedyncza, odcinki 2 m ,06 kg 1 Profil wyciszający, gumowy, pojedynczy, 2 m odcinki (opcjonalna dodatkowa redukcja hałasu) H 0,38 kg Części pojedyncze, zestaw 1 zacisk, pojedynczy, aluminium ,04 kg 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) XXX.E* 0,90 kg/m 1 śruba M8 x 20 pojedyncza MAT nakrętka M8, pojedyncza 1 łącznik, pojedynczy Dodatkowa opcja do łatwego mocowania bez nawiercania MAT Modułowy zestaw dla końca stałego ( 1) zależny od serii - Informacja str. 655) A) / B) XXX* Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: E C-profil jest również dostępny ze stali nierdzewnej V2A, materiał (AISI 304). Prosimy dodać "E" do numeru art. Przykład: E A) - dla serii 3500, R68 B) - dla serii E4.42, E4.48L/R4.48L, E6.52/R6.52 Uwaga: Szerokość wewnętrzna rynny prowadzącej i długość zestawu montażowego C-profilu może się wahać w zależności od elementu mocującego. Prosimy o kontakt z! 668 Pliki 3D-CAD, konfiguratory, PDF na zewnątrz XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Rynna Aluminiowa SuperTrough Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, odcinki 2 m 74.30* 4,94 kg 1 szyna ślizgowa, polimer, pojedyncza, odcinki 2 m ,30 kg 1 listwa ślizgowa, polimer, pojedyncza, odcinki 2 m ,06 kg 1 Profil wyciszający, gumowy, pojedynczy, 2 m odcinki (opcjonalna dodatkowa redukcja hałasu) H 0,38 kg Części pojedyncze, zestaw 1 zacisk, pojedynczy, aluminium ,04 kg 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) XXX.E* 0,90 kg/m 1 śruba M8 x 20 pojedyncza MAT nakrętka M8, pojedyncza E4.42/H4.42/R4.42 na zewnątrz E4.48L/R4.48L Wersja Heavy-Duty do aplikacji z dużym obciążeniem na zewnątrz E6.52/R6.52 B Ri * * * * * * * * * * R * * * na zewnątrz * * * * * Rynna 147 Aluminiowa SuperTrough Kompletny zestaw * * Części 197boczne rynny składającej się z części / 500/ 362.* / Nr 500art. Ciężar 2222 części bocznych rynny, z listwą 380 ślizgową, bez szyny 500 ślizgowej, 375.* odcinki m SLA** ,0 kg części bocznych rynny, z listwą ślizgową, z szyną ślizgową, 387.* 411 odcinki m SL 12,8 kg * ** Dla dodatkowej redukcji hałasu przez profil wyciszający, 475 prosimy wstawić "A" do numeru art. Przykład: SLA *Szerokość. Prosimy o kontakt montażowy - składający.400 się 430 z części / 550 / / z nami! / 1 zestaw montażowy bez C-profilu ,08 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* B Ri B Ri B Ri MAT łącznik, pojedynczy Dodatkowa Rynna aluminiowa opcja SuperTrough do łatwego jest mocowania róweniż dostępna dla aplikacji bez przemysłowych nawiercania 1 jako Modułowy specjalny zestaw element dla Heavy-Duty końca stałego dla ( 1) pewniejszego zależny od serii połączenia. Nr. - Informacja części str. 668) A) / B) XXX* Możesz Prosimy skonfigurować o dodanie długości wersję C-profilu Heavy-Duty tak jak w tabeli po w prawej naszym stronie. katalogu Przykład: online E z wybranym C-profil e-prowadnikiem. jest również dostępny Więcej ze stali ogólnych nierdzewnej V2A, informacji materiał na temat (AISI 304). aluminiowych Prosimy dodać "E" rynien do numeru art. Przykład: E A) - dla serii E4.56/H4.56/R4.56, E6.62 B) - dla serii 14040/14140/R18840, 14240/14340 SuperTrough Uwaga: Szerokość wewnętrzna rynny prowadzącej i długość zestawu montażowego C-profilu może się wahać w zależności od elementu mocującego. Prosimy o kontakt z! na zewnątrz 669

15 SL SL Rynna Aluminiowa SuperTrough SL SL Wysokość rynny: 184 mm Dobór produktu Długość C-profilu (zgodnie z wym. ) Wersja Basic Zaciski opcjonalnie lub na zewnątrz Alu SL SL SL SL E4.1 E4.56/H4.56/R4.56 E4/light 14040/14140/R /14340 E6 E6.62 Zacisk opcjonalnie mocowany na zewnątrz lub Rynna Aluminiowa SuperTrough Kompletny zestaw Długość C-profilu zależności od wymiaru - Patrz długość C-profilu Części boczne rynny - składającej się z części / / / Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m SLA** 10,0 kg SL 12,8 kg ** Dla dodatkowej redukcji hałasu przez profil wyciszający, prosimy wstawić "A" do numeru art. Przykład: SLA montażowy - składający się z części / / / / 1 zestaw montażowy bez C-profilu ,08 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Rynna Aluminiowa SuperTrough Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, odcinki 2 m 74.30* 4,94 kg 1 szyna ślizgowa, polimer, pojedyncza, odcinki 2 m ,30 kg 1 listwa ślizgowa, polimer, pojedyncza, odcinki 2 m ,06 kg 1 Profil wyciszający, gumowy, pojedynczy, 2 m odcinki (opcjonalna dodatkowa redukcja hałasu) H 0,38 kg Części pojedyncze, zestaw 1 zacisk, pojedynczy, aluminium ,04 kg 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) XXX.E* 0,90 kg/m 1 śruba M8 x 20 pojedyncza MAT nakrętka M8, pojedyncza 1 łącznik, pojedynczy Dodatkowa opcja do łatwego mocowania bez nawiercania MAT Modułowy zestaw dla końca stałego ( 1) zależny od serii - Informacja str. 655) A) / B) XXX* Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: E C-profil jest również dostępny ze stali nierdzewnej V2A, materiał (AISI 304). Prosimy dodać "E" do numeru art. Przykład: E A) - dla serii E4.56/H4.56/R4.56, E6.62 B) - dla serii 14040/14140/R18840, 14240/14340 Uwaga: Szerokość wewnętrzna rynny prowadzącej i długość zestawu montażowego C-profilu może się wahać w zależności od elementu mocującego. Prosimy o kontakt z! 670 Pliki 3D-CAD, konfiguratory, PDF E4.56/H4.56/R /14140/R /14340 E6.62 na zewnątrz Wersja Heavy-Duty do aplikacji z dużym obciążeniem Rynna aluminiowa SuperTrough jest róweniż dostępna dla aplikacji przemysłowych jako specjalny element Heavy-Duty dla pewniejszego połączenia. Nr. części Możesz skonfigurować wersję Heavy-Duty w naszym katalogu online z wybranym e-prowadnikiem. Więcej ogólnych informacji na temat aluminiowych rynien SuperTrough B Ri B Ri B Ri na zewnątrz B Ri na zewnątrz na zewnątrz 671

16 SL SL Rynna Aluminiowa SuperTrough SL SL Wysokość rynny: 236 mm Dobór produktu Długość C-profilu (zgodnie z wym. ) Wersja Basic Zaciski opcjonalnie lub na zewnątrz Alu SL SL E4.1 E4.80/H4.80/R4.80 E4/light 15050/15150/R /15350 E6 E Zacisk opcjonalnie mocowany na zewnątrz lub M8 x20 Rynna Aluminiowa SuperTrough Kompletny zestaw B Ra = Ba + 4 Ba Bi Długość C-profilu zależności od wymiaru - Patrz długość C-profilu Części boczne rynny - składającej się z części / / / Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m SLA** 14,0 kg SL 16,6 kg ** Dla dodatkowej redukcji hałasu przez profil wyciszający, prosimy wstawić "A" do numeru art. Przykład: SLA montażowy - składający się z części / / / / 1 zestaw montażowy bez C-profilu ,08 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Rynna Aluminiowa SuperTrough Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, odcinki 2 m ,94 kg 1 szyna ślizgowa, polimer, pojedyncza, odcinki 2 m ,30 kg 1 listwa ślizgowa, polimer, pojedyncza, odcinki 2 m ,06 kg 1 Profil wyciszający, gumowy, pojedynczy, 2 m odcinki (opcjonalna dodatkowa redukcja hałasu) H 0,38 kg Części pojedyncze, zestaw 1 zacisk, pojedynczy, aluminium ,04 kg 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) XXX.E* 0,90 kg/m 1 śruba M8 x 20 pojedyncza MAT nakrętka M8, pojedyncza 1 łącznik, pojedynczy Dodatkowa opcja do łatwego mocowania bez nawiercania MAT Modułowy zestaw dla końca stałego ( 1) zależny od serii - Informacja str. 655) A) / B) XXX* Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: E C-profil jest również dostępny ze stali nierdzewnej V2A, materiał (AISI 304). Prosimy dodać "E" do numeru art. Przykład: E A) - do Serii E4.80/H4.80/R4.80, E6.80 B) - do Serii 15050/15150/R19850, 15250/15350 Uwaga: Szerokość wewnętrzna rynny prowadzącej i długość zestawu montażowego C-profilu może się wahać w zależności od elementu mocującego. Prosimy o kontakt z! 672 Pliki 3D-CAD, konfiguratory, PDF ha , , ,5 2 H Ri 2 x ha H Ra = 236 E4.80/H4.80/R /15150/R /15350 E6.80 na zewnątrz Wersja Heavy-Duty do aplikacji z dużym obciążeniem Rynna aluminiowa SuperTrough jest róweniż dostępna dla aplikacji przemysłowych jako specjalny element Heavy-Duty dla pewniejszego połączenia. Nr. części Możesz skonfigurować wersję Heavy-Duty w naszym katalogu online z wybranym e-prowadnikiem. Więcej ogólnych informacji na temat aluminiowych rynien SuperTrough B Ri B Ri B Ri na zewnątrz B Ri na zewnątrz na zewnątrz 673

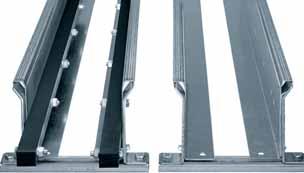

17 Stalowa rynna prowadząca Wstęp Zalety Stalowa rynna prowadząca Tabela wyboru Steel Heavy-Duty: Bardzo stabilna i solidna rynna wykonana ze stali Szeroki asortyment: Duży wybór, dwuczęściowa budowa, dopasowywana do Odporna: Części boczne ze stali ocynkowanej Opcjonalnie stal nierdzewna: V2A, materiał (AISI 304) / V4A, materiał (AISI 316L) / V4A, materiał (AISI 316Ti) Łatwy montaż: Dzięki zestawowi montażowemu dla odcinków łączeniowych Niskie tarcie: Szyny ślizgowe wykonane z PE Szybkie mocowanie: Bezpośrednio do podstawy z C-profilem Proste mocowanie: Moduł końca stałego (dodatek), do szybkiego mocowania - bez wiercenia Seria Wysokość zew. rynny montażowy* Materiał Strona H Ra części bocznej * ) 48 *Nowość w tym katalogu Stalowa rynna prowadząca bardzo solidna i stabilna dla aplikacji Heavy-Duty Stal ocynkowana 1) Stal ocynkowana 1) Stal ocynkowana 1) Stal ocynkowana 1) Stal ocynkowana 1) Stal ocynkowana 1) Stal ocynkowana 1) Stal ocynkowana 1) Stal ocynkowana 1) Stal ocynkowana ) Opcjonalnie stal nierdzewna: V2A, materiał (AISI 304) / V4A, materiał (AISI 316L) / V4A, materiał (AISI 316Ti) Stalowa rynna prowadząca Przegląd rozmiarów 2) Stalowa rynna prowadząca, jednoczęściowa. Tylko dla serii 10, 15 i B Bardzo solidne i stabilne dla aplikacji Heavy-Duty - Stalowe rynny prowadzące Montaż rynien prowadzących z pomocą zestawu montażowego jest bardzo prosty. Wszystkie stalowe rynny prowadzące są zbudowane według jednakowego wzoru. Na kolejnych stronach znajdą Państwo informacje o wymiarach, ciężarze i akcesoriach w zależności od rozmiaru rynny. Wszystkie rozmiary stosują wspólny C-profil na którym są montowane rynny. Zastosowane kątowe elementy mocujące różnią się tylko wysokością. Nowość w tym katalogu PDF z instrukcją instalacyjną i informacje montażowe Pliki 3D-CAD, konfiguratory, PDF 675

18 Stalowa rynna prowadząca Pojedyncze części Stalowa rynna prowadząca Konfiguracja Steel Komponenty = Rynna prowadząca 1) = Szyna ślizgowa = montażowy = C-profil 2) Ba = Zew. szer. Bi = Wew. szer. ha = Zew. wys. H Ri = Wew. wysokość rynny H Ra = Zew. wysokość rynny = Wew. szerokość rynny B Ra = Zew. szerokość rynny n Mon = Ilość zestawów montażowych (lewy/prawy) n Ri = Ilość zestawów rynny (lewy/prawy) H Ri 2 x ha = Ba + 5 B Ra = Ba + 5 Ba HRi 2 ha Bi HRa ha Długość C-profilu zależności od wymiaru - Patrz długość C-profilu 1) Części boczne rynny prowadzącej, stal ocynkowana. Opcjonalnie stal nierdzewna: V2A, materiał (AISI 304) / V4A, materiał (AISI 316L) / V4A, materiał (AISI 316Ti) 2) C-profil dostępny również ze stali nierdzewnej V2A, materiał (AISI 304) Stalowa rynna prowadząca Konfiguracja zgodna z Państwa wymaganiami Szybki i prosty montaż prawidłowej rynny do Państwa aplikacji Wybór odpowiedniej rynny prowadzącej zgodnie z serią i ą Bi Ustalenie punktu montażu prowadnika Ustalenie długości przesuwu a tym samym długości rynny czyli ilości elementów rynny. (Standardowa długość rynny: 2000 mm). Długość rynny prowadzącej - przy zamoco-waniu centralnym - jest obliczana z połowy drogi przesuwu z szyną ślizgową i z połową bez szyny ślizgowej Ilość i wybór zestawu montażowego Ilość zestawu montażowego obliczana jest z ilości elementów rynny + 1 zestaw: n Mon = n Ri + 1 n Ri x 2000 mm Wybór zestawu montażowego na podstawie - opcja C-profilu Jeżeli zdecydowali się Państwo na e-prowadnik z elementem mocującym z KMA, oferujemy moduł końca stałego do szybkiego i łatwego mocowania na rynnie bez wiercenia PDF z instrukcją instalacyjną i informacje montażowe Stalowe rynny prowadzące Właściwości M10 Połączenie stykowe rynny Widok z boku na połączenie rynny. Wszystkie wymiary, oprócz wysokości, odnoszą się do wszystkich rozmiarów Przykład zamówienia Bazując na nr art Przkład zamówienia: długość przesuwu 30 m - Zasilanie pośrodku, seria E z = 239 rynny prowadzącej (zestaw 2 części bocznych rynny, z listwą ślizgową) bez szyny ślizgowej Tekst zamówienia: 16 m rynny prowadzącej bez szyny ślizgowej (odcinki 8 x 2 m) rynny prowadzącej (zestaw 2 części bocznych rynny, z listwą ślizgową) z szyną ślizgową Tekst zamówienia: 16 m rynny prowadzącej bez szyny ślizgowej (odcinki 8 x 2 m) Kompletny zestaw montażowy (zestaw rynny prowadzącej + 1) Tekst zamówienia: 17 zestawów montażowych Moduł końca stałego Tekst zamówenia: 1 zestaw Obliczenia - droga przesuwu, na środku: połowa drogi przesuwu, zaokrąglona do pełnego 2 m odcinka = X m długość rynny prowadzącej bez szyny ślizgowej + X m długość rynny z szyną ślizgową + zestaw Basic (ilość części rynny + 1) montażowy dla połączenia stykowego i mocowania z Stalowa rynna prowadząca jest dostępna bez i z szyną podstawą, bezpiecznie bez niewspółosiowości i bez spawania ślizgową 676 Pliki 3D-CAD, konfiguratory, PDF 677

19 Stalowa rynna prowadząca System mocowania końca stałego Sys. mocowania końca stałego Szybkie i proste mocowanie w stal. rynnie prowadzącej 2000 mm Do tej pory, stalowe rynny prowadzące musiały być przerabiane częściowo na miejscu instalacji w celu połączenia z elementami mocującymi. To już przeszłość. Dzięki gotowym otworom w rynnie 2000 mm zestaw montażowy może być w punkcie środkowym, końcowym oraz przeciwstawnie. Szybkie mocowanie elementów mocujących dzięki przygotowanym otworom Szybkie mocowanie dodatkowych C-profili dla systemów mocowania Szybkie skręcanie szyny ślizgowej Przemysły: Elektrownie, wydobycie węgla, wydobycie, kopalnia kruszywa, magazynowanie materiałów,gipsowanie, itd. 15 Stalowa rynna prowadząca 1-częściowa, profil U Specjalne rozwiązanie dla serii 10, B15 i 15 B Ra = Ba + 4 Ba Bi ha 23 HRi 46,5 HRa 48 Komponenty = Rynna prowadząca = Szyna ślizgowa = montażowy Ba = Zew. szer. Bi = Wew. szer. ha = Zew. wys. H Ri = Wew. wysokość rynny H Ra = Zew. wysokość rynny = Wew. szerokość rynny Steel E2 mini 10 B15 zipper ,5 Nr Dla stalowej Dla art. rynny prowadzącej seria * , * , 255, E6.29/R , R68, E4.42/H4.42/R4.42, E4.48L, E6.52/R E4.56/H4.56/R4.56, 14040/14140 /R18840, 14240/14340, E * E4.80/H4.80/R4.80, 15050/5150/R19850, E E4.32/H4.32/R4.32, E4.38L, E6.40/R E4.112/H4.112/R4.112, 1640/R E4.28/R4.28, 220/R760, E * /14650/R19050 *dostępne, prosimy o kontakt z aby ustalić termin dostawy! Moduł końca stałego - długość 2000 mm 10, 15 i B15 dostępne są stalowe rynny prowadzące w kształcie U. Posiadają one ciągłą listwę ślizgową w obszarze rynny prow. i szyny ślizgowej. Z magazynu dostępne są rynny prowadzące dla e-prowadników o zewnętrznej szer. do 60 mm. Dla e-prowadników z większą szer. wymagane są specjalne rozwiązania dostępne jedynie na zamówienie. Dla tego rodzaju rozmiarów rynien nie są wymagane zestawy instalacyjne, ponieważ rynny prowadzące wykonane są z pojedynczego profilu U. Połączenie stykowe jest indywidualnie dopasowane do każdej aplikacji /15.015/B nr art. Wym. B Ra Wym. Ciężar Rynna bez szyny ślizgowej, 2-m odcinek ,5 30 1,50 kg/m Rynna z szyną ślizgową, 2-m odcinek ,5 30 2,10 kg/m /15.025/B nr art. Wym. B Ra Wym. Ciężar Rynna bez szyny ślizgowej, 2-m odcinek ,5 40 1,65 kg/m Rynna z szyną ślizgową, 2-m odcinek ,5 40 2,35 kg/m /15.038/B nr art. Wym. B Ra Wym. Ciężar Rynna bez szyny ślizgowej, 2-m odcinek ,5 52 1,80 kg/m Rynna z szyną ślizgową, 2-m odcinek ,5 52 2,70 kg/m /15.050/B nr art. Wym. B Ra Wym. Ciężar Rynna bez szyny ślizgowej, 2-m odcinek ,5 62 1,90 kg/m Rynna z szyną ślizgową, 2-m odcinek ,5 62 3,15 kg/m 10.5/15.5/B15.5 nr art. Wym. B Ra Wym. Ciężar Rynna bez szyny ślizgowej, 2-m odcinek ,5 79 2,15 kg/m Rynna z szyną ślizgową, 2-m odcinek ,5 79 4,30 kg/m 10.6/15.6/B15.6 nr art. Wym. B Ra Wym. Ciężar Rynna bez szyny ślizgowej, 2-m odcinek ,5 96 2,40 kg/m Rynna z szyną ślizgową, 2-m odcinek ,5 96 4,60 kg/m 10.7/15.7/B15.7 nr art. Wym. B Ra Wym. Ciężar Rynna bez szyny ślizgowej, 2-m odcinek , ,80 kg/m Rynna z szyną ślizgową, 2-m odcinek , ,20 kg/m Materiał stal ocynkowana. 678 Pliki 3D-CAD, konfiguratory, PDF 679

20 Stalowa rynna prowadząca Heavy-Duty Wysokość rynny: 70 mm Dobór produktu Stalowa rynna prowadząca Długość profilu C Długość profilu C zgodnie z wymiarem Steel E2/000 (E2 medium) E6 E6.29/R FL 40 x B Ra = Ba + 5 Ba Bi HRi 2 ha HRa = 70 ha ø 9 Indywidualne mocowanie bez ceownika ø E6.29/R Długość C-profilu zależności od wymiaru - Patrz długość C-profilu Stalowa rynna prowadząca Kompletny zestaw Części boczne rynny Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m E 1) / E44 2) / E45 3) 7,60 kg 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m E 1) / E44 2) / E45 3) 9,60 kg montażowy - składający się z części 1 zestaw montażowy bez C-profilu ,34 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Stalowa rynna prowadząca Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, 2 m 1 szyna ślizgowa, pojedyncza, 2 m 1 szyna ślizgowa, pojedyncza, 2 m + 11 zestawów śrub E 1) / E44 2) / E45 3) 3,80 kg ,75 kg ,98 kg Części pojedyncze, zestaw montażowy 11 zestawów śrub dla odcinków 2 m 1 element zaciskowy, pojedyncze 1 śruba z łbem stożkowym M6 x 14, pojedyncza 1 nakrętka sześciokątna M6, pojedyncza 1 śruba sześciokątna M10 x 16, pojedyncza 1 nakrętka M10, pojedyncza 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) ,23 kg ,12 kg XXX*.E 1) 0,90 kg/m Dodatkowa opcja do łatwego mocowania bez nawiercania 1 Modułowy zestaw dla końca stałego (Informacja str. 678) ,60 kg XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: ) Boczny element rynny + C-profil - Dostępne również jako stal nierdzewna V2A, materiał (AISI 304). Prosimy dodać".e" do numeru art. 2) Boczny element rynny - Dostępne również jako stal nierdzewna V2A, materiał (AISI 316L). Prosimy dodać ".E44" do numeru art 3) Boczny element rynny - Dostępne również jako stal nierdzewna V4A, materiał (AISI 316Ti). Prosimy dodać ".E45" do numeru art Stalowa rynna prowadząca zastosowana w robocie 680 Pliki 3D-CAD, konfiguratory, PDF 681

21 Stalowa rynna prowadząca Heavy-Duty Wysokość rynny: 100 mm Dobór produktu Stalowa rynna prowadząca Długość profilu C Długość profilu C zgodnie z wymiarem Steel E2/ E2 R FL 40 x 4 B Ra = Ba + 5 Ba Bi HRi 2 ha HRa = 100 ha R ø 11 Indywidualne mocowanie bez ceownika ø Długość C-profilu zależności od wymiaru - Patrz długość C-profilu Stalowa rynna prowadząca Kompletny zestaw Części boczne rynny Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m E 1) / E44 2) / E45 3) 10,00 kg 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m E 1) / E44 2) / E45 3) 12,00 kg montażowy - składający się z części 1 zestaw montażowy bez C-profilu ,41kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Stalowa rynna prowadząca w przenośniku magazynowym, seria E2/000 i kable chainflex Stalowa rynna prowadząca Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, 2 m E 1) / E44 2) / E45 3) 5,00 kg 1 szyna ślizgowa, pojedyncza, 2 m ,75 kg 1 szyna ślizgowa, pojedyncza, 2 m + 11 zestawów śrub ,98 kg Części pojedyncze, zestaw montażowy 11 zestawów śrub dla odcinków 2 m ,23 kg 1 element zaciskowy, pojedyncze ,16 kg 1 śruba z łbem stożkowym M6 x 14, pojedyncza nakrętka sześciokątna M6, pojedyncza śruba sześciokątna M10 x 16, pojedyncza nakrętka M10, pojedyncza C-profil, pojedynczy, (długość C-profilu zależna od wymiaru B XXX*.E 1) Ri ) 0,90 kg/m Dodatkowa opcja do łatwego mocowania bez nawiercania 1 Modułowy zestaw dla końca stałego (dla serii R58,. Informacja str. 678) ,00 kg XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: ) Boczny element rynny + C-profil - Dostępne również jako stal nierdzewna V2A, materiał (AISI 304). Prosimy dodać".e" do numeru art. 2) Boczny element rynny - Dostępne również jako stal nierdzewna V2A, materiał (AISI 316L). Prosimy dodać ".E44" do numeru art 3) Boczny element rynny - Dostępne również jako stal nierdzewna V4A, materiał (AISI 316Ti). Prosimy dodać ".E45" do numeru art 682 Pliki 3D-CAD, konfiguratory, PDF 683

22 Stalowa rynna prowadząca Heavy-Duty Wysokość rynny: 100 mm Dobór produkt Stalowa rynna prowadząca Długość profilu C Długość profilu C zgodnie z wymiarem Steel E4.1 E4.28/R4.28 E6 E FL 40 x 4 = Ba + 5 Ba Bi HRi 2 ha B Ra HRa = 100 ha ø 11 Indywidualne mocowanie bez ceownika ø11 E4.28/R E Długość C-profilu zależności od wymiaru - Patrz długość C-profilu Stalowa rynna prowadząca Kompletny zestaw Części boczne rynny Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m E 1) / E44 2) / E45 3) 10,00 kg 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m E 1) / E44 2) / E45 3) 12,00 kg montażowy - składający się z części 1 zestaw montażowy bez C-profilu ,41kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Stalowa rynna prowadząca Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, 2 m 1 szyna ślizgowa, pojedyncza, 2 m 1 szyna ślizgowa, pojedyncza, 2 m + 11 zestawów śrub E 1) / E44 2) / E45 3) 5,00 kg ,75 kg ,98 kg Części pojedyncze, zestaw montażowy 11 zestawów śrub dla odcinków 2 m 1 element zaciskowy, pojedyncze 1 śruba z łbem stożkowym M6 x 14, pojedyncza 1 nakrętka sześciokątna M6, pojedyncza 1 śruba sześciokątna M10 x 16, pojedyncza 1 nakrętka M10, pojedyncza 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) ,23 kg ,16 kg XXX*.E 1) 0,90 kg/m Dodatkowa opcja do łatwego mocowania bez nawiercania 1 Modułowy zestaw dla końca stałego (Informacja str. 678) ,00 kg XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: ) Boczny element rynny + C-profil - Dostępne również jako stal nierdzewna V2A, materiał (AISI 304). Prosimy dodać".e" do numeru art. 2) Boczny element rynny - Dostępne również jako stal nierdzewna V2A, materiał (AISI 316L). Prosimy dodać ".E44" do numeru art 3) Boczny element rynny - Dostępne również jako stal nierdzewna V4A, materiał (AISI 316Ti). Prosimy dodać ".E45" do numeru art Lekki i bardzo stabilny: Polimerowy e-prowadnik prowadzi sztywne przewody hydrauliczne 684 Pliki 3D-CAD, konfiguratory, PDF 685

23 Stalowa rynna prowadząca Heavy-Duty Wysokość rynny: 100 mm Dobór produkt Stalowa rynna prowadząca Długość profilu C Długość profilu C zgodnie z wymiarem Steel E4.1 E4.32/H4.32/R4.32 E4.1 light E4.38L/R4.38L E6 E6.40/R FL 40 x Stalowa rynna prowadząca Kompletny zestaw 20 = Ba + 5 Ba Bi E 1) / E44 2) / E45 3) 10,00 kg E 1) / E44 2) / E45 3) 12,00 kg 1 zestaw montażowy bez C-profilu ,41kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* HRi 2 ha B Ra HRa = ha ø 11 Długość C-profilu zależności od wymiaru - Patrz długość C-profilu 35 Indywidualne mocowanie bez ceownika Części boczne rynny Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m montażowy - składający się z części XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: ø11 E4.32/H4.32/R E4.38L/R4.38L * * * * * 175.* 187.* 200.* 212.* 225.* 237.* 250.* 262.* 275.* 287.* 300.* 312.* 325.* 337.* 350.* 362.* 375.* 387.* 400.* *Szerokość. Prosimy o kontakt z nami! E6.40/R Stalowa rynna prowadząca Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, 2 m E 1) / E44 2) / E45 3) 5,00 kg 1 szyna ślizgowa, pojedyncza, 2 m ,75 kg 1 szyna ślizgowa, pojedyncza, 2 m + 11 zestawów śrub ,98 kg Części pojedyncze, zestaw montażowy 11 zestawów śrub dla odcinków 2 m ,23 kg 1 element zaciskowy, pojedyncze ,16 kg 1 śruba z łbem stożkowym M6 x 14, pojedyncza nakrętka sześciokątna M6, pojedyncza śruba sześciokątna M10 x 16, pojedyncza nakrętka M10, pojedyncza C-profil, pojedynczy, (długość C-profilu zależna od wymiaru B XXX*.E 1) Ri ) 0,90 kg/m Dodatkowa opcja do łatwego mocowania bez nawiercania 1 Modułowy zestaw dla końca stałego (dla serii R58,. Informacja strona 678) ,00 kg XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: ) Boczny element rynny + C-profil - Dostępne również jako stal nierdzewna V2A, materiał (AISI 304). Prosimy dodać".e" do numeru art. 2) Boczny element rynny - Dostępne również jako stal nierdzewna V2A, materiał (AISI 316L). Prosimy dodać ".E44" do numeru art 3) Boczny element rynny - Dostępne również jako stal nierdzewna V4A, materiał (AISI 316Ti). Prosimy dodać ".E45" do numeru art System E4 z ogniwem poszerzającym w suwnicy portowej do rozładunku węgla. Przesuw 105 m, prędkość 240 m/min, obciążenie 53 kg/m 686 Pliki 3D-CAD, konfiguratory, PDF 687

24 Stalowa rynna prowadząca Heavy-Duty Wysokość rynny: 130 mm Dobór produkt Stalowa rynna prowadząca Długość profilu C Długość profilu C zgodnie z wymiarem Steel E2/ E2 R68 E4.1 E4.42/H4.42/R4.42 E4.1 light E4.48L/R4.48L E6 E6.52/R FL 40 x = Ba + 5 Ba Bi E 1) / E44 2) / E45 3) 11,80 kg E 1) / E44 2) / E45 3) 16,20 kg 1 zestaw montażowy bez C-profilu ,49 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* B Ra HRi 2 ha Długość C-profilu zależności od wymiaru - Patrz długość C-profilu 18 HRa = 130 ha ø 9 35 Indywidualne mocowanie bez ceownika Stalowa rynna prowadząca Kompletny zestaw Części boczne rynny Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m montażowy - składający się z części XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: ø R E4.42/H4.42/R E4.48L/R4.48L * * * * * 175.* 187.* 200.* 212.* 225.* 237.* 250.* 262.* 275.* 287.* 300.* 312.* 325.* 337.* 350.* 362.* 375.* 387.* 400.* *Szerokość. Prosimy o kontakt z nami! E6.52/R Stalowa rynna prowadząca Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, 2 m E 1) / E44 2) / E45 3) 5,90 kg 1 szyna ślizgowa, pojedyncza, 2 m ,68 kg 1 szyna ślizgowa, pojedyncza, 2 m + 11 zestawów śrub ,22 kg Części pojedyncze, zestaw montażowy 11 zestawów śrub dla odcinków 2 m ,54 kg 1 element zaciskowy, pojedyncze ,20 kg 1 śruba z łbem stożkowym M6 x 14, pojedyncza nakrętka sześciokątna M6, pojedyncza śruba sześciokątna M10 x 16, pojedyncza nakrętka M10, pojedyncza C-profil, pojedynczy, (długość C-profilu zależna od wymiaru B XXX*.E 1) Ri ) 0,90 kg/m Dodatkowa opcja do łatwego mocowania bez nawiercania 1 Modułowy zestaw dla końca stałego (Informacja str. 678) ,80 kg XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: ) Boczny element rynny + C-profil - Dostępne również jako stal nierdzewna V2A, materiał (AISI 304). Prosimy dodać".e" do numeru art. 2) Boczny element rynny - Dostępne również jako stal nierdzewna V2A, materiał (AISI 316L). Prosimy dodać ".E44" do numeru art 3) Boczny element rynny - Dostępne również jako stal nierdzewna V4A, materiał (AISI 316Ti). Prosimy dodać ".E45" do numeru art Przesuw do195 m z systemem E4, pewne prowadzenie w stalowej rynnie prowadzącej 688 Pliki 3D-CAD, konfiguratory, PDF 689

25 Stalowa rynna prowadząca Heavy-Duty Wysokość rynny: 170 mm Dobór produkt E4.1 E4.56/H4.56/R4.56 E4/light 14040/14140/R /14340 E6 E6.62 Opcja: Dostarczane ze specjalnie wzmocnionym kątowym elementem mocującym dla ekstremalnie ciężkich aplikacji FL 40 x = Ba + 5 Stalowa rynna prowadząca Kompletny zestaw E 1) / E44 2) / E45 3) 14,70 kg E 1) / E44 2) / E45 3) 19,00 kg 1 zestaw montażowy bez C-profilu ,58 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* B Ra Ba Bi H Ri 2 ha Długość C-profilu zależności od wymiaru - Patrz długość C-profilu 18 H Ra = 170 ha ø Indywidualne mocowanie bez ceownika Części boczne rynny Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m montażowy - składający się z części XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Stalowa rynna prowadząca Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, 2 m E 1) / E44 2) / E45 3) 7,35 kg 1 szyna ślizgowa, pojedyncza, 2 m ,68 kg 1 szyna ślizgowa, pojedyncza, 2 m + 11 zestawów śrub ,22 kg Części pojedyncze, zestaw montażowy 11 zestawów śrub dla odcinków 2 m ,54 kg 1 element zaciskowy, pojedyncze ,25 kg 1 śruba z łbem stożkowym M6 x 14, pojedyncza nakrętka sześciokątna M6, pojedyncza śruba sześciokątna M10 x 16, pojedyncza nakrętka M10, pojedyncza C-profil, pojedynczy, (długość C-profilu zależna od wymiaru B XXX*.E 1) Ri ) 0,90 kg/m Dodatkowa opcja do łatwego mocowania bez nawiercania 1 Modułowy zestaw dla końca stałego (Informacja str. 678) XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: ø ,70 kg 1) Boczny element rynny + C-profil - Dostępne również jako stal nierdzewna V2A, materiał (AISI 304). Prosimy dodać".e" do numeru art. 2) Boczny element rynny - Dostępne również jako stal nierdzewna V2A, materiał (AISI 316L). Prosimy dodać ".E44" do numeru art 3) Boczny element rynny - Dostępne również jako stal nierdzewna V4A, materiał (AISI 316Ti). Prosimy dodać ".E45" do numeru art Stalowa rynna prowadząca Długość profilu C Długość profilu C zgodnie z wymiarem E4.56/H4.56/R /14140/R / E Steel Przesuw 180 m, ciężar wypełnienia 30 kg/m. Dwa e-prowadniki rolkowe E4 690 Pliki 3D-CAD, konfiguratory, PDF 691

26 Stalowa rynna prowadząca Heavy-Duty Wysokość rynny: 170 mm Dobór produkt Nowość w tym katalogu Stalowa rynna prowadząca Długość profilu C Długość profilu C zgodnie z wymiarem Steel E4/light 14550/14650/R19050 Opcja: Dostarczane ze specjalnie 2 wzmocnionym kąto- 4 wym elementem mocującym FL 40 x 4 dla ekstremalnie ciężkich aplikacji Stalowa rynna prowadząca Kompletny zestaw 20 B Ra = Ba + 5 Ba Bi E 1) / E44 2) / E45 3) 14,70 kg E 1) / E44 2) / E45 3) 19,00 kg 1 zestaw montażowy bez C-profilu ,58 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* HRi 2 ha 18 HRa = 170 ha ø 11 Długość C-profilu zależności od wymiaru - Patrz długość C-profilu 50 Indywidualne mocowanie bez ceownika Części boczne rynny Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m montażowy - składający się z części XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Stalowa rynna prowadząca Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, 2 m E 1) / E44 2) / E45 3) 7,35 kg 1 szyna ślizgowa, pojedyncza, 2 m ,68 kg 1 szyna ślizgowa, pojedyncza, 2 m + 11 zestawów śrub ,22 kg Części pojedyncze, zestaw montażowy 11 zestawów śrub dla odcinków 2 m ,54 kg 1 element zaciskowy, pojedynczy ,25 kg 1 śruba z łbem stożkowym M6 x 14, pojedyncza nakrętka sześciokątna M6, pojedyncza śruba sześciokątna M10 x 16, pojedyncza nakrętka M10, pojedyncza C-profil, pojedynczy, (długość C-profilu zależna od wymiaru B XXX*.E 1) Ri ) 0,90 kg/m Dodatkowa opcja do łatwego mocowania bez nawiercania 1 Modułowy zestaw dla końca stałego (Informacja str. 678) ,70 kg XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: ) Boczny element rynny + C-profil - Dostępne również jako stal nierdzewna V2A, materiał (AISI 304). Prosimy dodać".e" do numeru art. 2) Boczny element rynny - Dostępne również jako stal nierdzewna V2A, materiał (AISI 316L). Prosimy dodać ".E44" do numeru art 3) Boczny element rynny - Dostępne również jako stal nierdzewna V4A, materiał (AISI 316Ti). Prosimy dodać ".E45" do numeru art ø /14650/R System E4 z ogniwem przedłużającym - aplikacja z długim przesuwem w West Navigator (Norwegia) 692 Pliki 3D-CAD, konfiguratory, PDF 693

27 Stalowa rynna prowadząca Heavy-Duty Wysokość rynny: 220 mm Dobór produkt Stalowa rynna prowadząca Długość profilu C Długość profilu C zgodnie z wymiarem Steel E4.1 E4.80 E4/light 15050/15150/R /15350 E6 E6.80 Opcja: Dostarczane ze specjalnie wzmocnionym kątowym elementem mocującym dla ekstremalnie ciężkich aplikacji FL 40 x = Ba + 5 2,5 4 Stalowa rynna prowadząca Kompletny zestaw E 1) / E44 2) / E45 3) 22,80 kg E 1) / E44 2) / E45 3) 27,20 kg 1 zestaw montażowy bez C-profilu ,72 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* B Ra Ba Bi H Ri 2 ha Długość C-profilu zależności od wymiaru - Patrz długość C-profilu 18 H Ra = 220 ha ø Indywidualne mocowanie bez ceownika Części boczne rynny Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m montażowy - składający się z części XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Stalowa rynna prowadząca Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, 2 m E 1) / E44 2) / E45 3) 11,4 kg 1 szyna ślizgowa, pojedyncza, 2 m ,68 kg 1 szyna ślizgowa, pojedyncza, 2 m + 11 zestawów śrub ,22 kg Części pojedyncze, zestaw montażowy 11 zestawów śrub dla odcinków 2 m ,54 kg 1 element zaciskowy, pojedynczy ,31 kg 1 śruba z łbem stożkowym M6 x 14, pojedyncza nakrętka sześciokątna M6, pojedyncza śruba sześciokątna M10 x 16, pojedyncza nakrętka M10, pojedyncza ø11 E /15150/R / E C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) Dodatkowa opcja do łatwego mocowania bez nawiercania XXX*.E 1) 0,90 kg/m 1 Modułowy zestaw dla końca stałego (Informacja str. 678) ,80 kg XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: ) Boczny element rynny + C-profil - Dostępne również jako stal nierdzewna V2A, materiał (AISI 304). Prosimy dodać".e" do numeru art. 2) Boczny element rynny - Dostępne również jako stal nierdzewna V2A, materiał (AISI 316L). Prosimy dodać ".E44" do numeru art 3) Boczny element rynny - Dostępne również jako stal nierdzewna V4A, materiał (AISI 316Ti). Prosimy dodać ".E45" do numeru art e-prowadnik rolkowy E4 i stalowa rynna prowadząca 694 Pliki 3D-CAD, konfiguratory, PDF 695

28 Stalowa rynna prowadząca Heavy-Duty Wysokość rynny: 300 mm Dobór produkt Stalowa rynna prowadząca Długość profilu C Długość profilu C zgodnie z wymiarem Steel E4.1 E4.112/H4.112/R4.112 E4/light 1640/R1608 Opcja: Dostarczane ze specjalnie wzmocnionym kątowym elementem mocującym dla ekstremalnie ciężkich aplikacji FL 40 x 5 Stalowa rynna prowadząca Kompletny zestaw = Ba + 5 Ba Bi E 1) / E44 2) / E45 3) 34,60 kg E 1) / E44 2) / E45 3) 39,00 kg 1 zestaw montażowy bez C-profilu ,16 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* HRi 2 ha B Ra 18 HRa = 300 ha ø 14 Długość C-profilu zależności od wymiaru - Patrz długość C-profilu 50 Indywidualne mocowanie bez C-profilu Części boczne rynny Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m montażowy - składający się z części XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Stalowa rynna prowadząca Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, 2 m E 1) / E44 2) / E45 3) 17,3 kg 1 szyna ślizgowa, pojedyncza, 2 m ,68 kg 1 szyna ślizgowa, pojedyncza, 2 m + 11 zestawów śrub ,22 kg Części pojedyncze, zestaw montażowy 11 zestawów śrub dla odcinków 2 m ,54 kg 1 element zaciskowy, pojedyncze ,52 kg 1 śruba z łbem stożkowym M8 x 20, pojedyncza nakrętka sześciokątna M8, pojedyncza śruba sześciokątna M10 x 16, pojedyncza nakrętka M10, pojedyncza ø11 E4.112/H4.112/R /R Aplikacja na Morzu Północnym 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) Dodatkowa opcja do łatwego mocowania bez nawiercania XXX*.E 1) 0,90 kg/m 1 Modułowy zestaw dla końca stałego (Informacja str. 678) ,6 kg XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: ) Boczny element rynny + C-profil - Dostępne również jako stal nierdzewna V2A, materiał (AISI 304). Prosimy dodać".e" do numeru art. 2) Boczny element rynny - Dostępne również jako stal nierdzewna V2A, materiał (AISI 316L). Prosimy dodać ".E44" do numeru art 3) Boczny element rynny - Dostępne również jako stal nierdzewna V4A, materiał (AISI 316Ti). Prosimy dodać ".E45" do numeru art 696 Pliki 3D-CAD, konfiguratory, PDF 697

29 Stalowa rynna prowadząca Heavy-Duty Wysokość rynny: 480 mm Dobór produkt Stalowa rynna prowadząca Długość profilu C Długość profilu C zgodnie z wymiarem Steel E Dostarczane ze specjalnie wzmocnionym kątowym elementem mocującym dla ekstremalnie ciężkich aplikacji ø B Ra 25 B = Ri Ba + 5 Stalowa rynna prowadząca Kompletny zestaw E 1) / E44 2) / E45 3) 53,40 kg E 1) / E44 2) / E45 3) 59,40 kg 1 zestaw montażowy bez C-profilu ,41 kg 1 zestaw montażowy z C-profilem (długość C-profilu zależna od wymiaru ) XXX* Ba Bi H Ri 2 ha Długość C-profilu zależności od wymiaru - Patrz długość C-profilu Części boczne rynny Ciężar 2 części bocznych rynny, z listwą ślizgową, bez szyny ślizgowej, odcinki 2 m 2 części bocznych rynny, z listwą ślizgową, z szyną ślizgową, odcinki 2 m montażowy - składający się z części XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: Stalowa rynna prowadząca Komponenty jako pojedyncze części Pojedyncze części, rynna Ciężar 1 część boczna rynny, pojedyncza, 2 m E 1) / E44 2) / E45 3) 26,7 kg 1 szyna ślizgowa, pojedyncza, 2 m ,68 kg 1 szyna ślizgowa, pojedyncza, 2 m + 11 zestawów śrub ,22 kg Części pojedyncze, zestaw montażowy 11 zestawów śrub dla odcinków 2 m ,54 kg 1 element zaciskowy, pojedyncze ,52 kg 1 śruba z łbem stożkowym M8 x 25, pojedyncza MAT nakrętka sześciokątna M8, pojedyncza MAT śruba sześciokątna M12 x 30, pojedyncza MAT nakrętka M12, pojedyncza MAT H Ra = 480 ha ø Montaż E4 seria 800 w rynnie prowadzącej 1 C-profil, pojedynczy, (długość C-profilu zależna od wymiaru ) Dodatkowa opcja do łatwego mocowania bez nawiercania IE XXX*.E 1) 0,90 kg/m 1 Modułowy zestaw dla końca stałego (Informacja str. 678) ,40 kg XXX* = Prosimy o dodanie długości C-profilu tak jak w tabeli po prawej stronie. Przykład: ) Boczny element rynny + C-profil - Dostępne również jako stal nierdzewna V2A, materiał (AISI 304). Prosimy dodać".e" do numeru art. 2) Boczny element rynny - Dostępne również jako stal nierdzewna V2A, materiał (AISI 316L). Prosimy dodać ".E44" do numeru art 3) Boczny element rynny - Dostępne również jako stal nierdzewna V4A, materiał (AISI 316Ti). Prosimy dodać ".E45" do numeru art 698 Pliki 3D-CAD, konfiguratory, PDF 699

30 Rynna podpierająca Wstęp Zalety Rynna podpierająca Dobór produktu Redukcja hałasu i zużycia, dokładne prowadzenie dolnego odcinka Państwa w standardowych aplikacjach Elastyczne, jednoczęściowe rozwiązanie, do wielu serii E2/000 i E4.1 Rynna podpierająca Szerokość Szer. zewnętrzna Szer. wewnętrzna Materiał Strona * rynny B Ra rynny Rynna podpierająca - Typ 01 dla serii: 2400/2450/2480/ /2650/2680/2700 E4.21 E4.28/R4.28 E4.32/H4.32/R4.32 E4.38L E6.29/R6.29 E6.35 E6.40/R6.40 E61.29 Prosta budowa - łatwe mocowanie wszystkich typów profili i wsporników ściennych Kompletny system gotowy do wbudowania Lekki materiał - w kolorze jaki Państwo wybiorą S9.010/ XXXX.0.05 / S9.010/ XXXX.0.07 / S9.010/ XXXX.0.10 / S9.010/ XXXX.0.15 / S9.020/ XXXX.0.10 / S9.020/ XXXX.0.15 / S9.020/ XXXX.0.20 / S9.020/ XXXX.0.25 / stal, czarna stal, czarna stal, czarna stal, czarna stal, czarna stal, czarna stal, czarna stal, czarna Rynna podpierająca - Typ 02 dla serii: 3400/3450/3480/3500 E4.42/H4.42/R4.42 E4.48L E4.56/H4.56/R4.56 E4.80/H4.80/R /14140/R / /14650/ /15150/R /15350 E6.52/R6.52 E6.62 E6.80 E *w zależności od Opcja 01 - z profilem mocowania Opcja 02 - z elementem mocującym Opcja 03 - bez profilu () Opcja 04 - indywidualna () Podparcie dolnego odcinka prowadnika - rynien podpierających Proste, jednoczęściowe rynny podpierające dolny bieg, zgodnie z Państwa wymogami i specyfikacją. Państwa szerokość, wysokość i kolor - my dostarczamy odpowiedni e-prowadnik wraz z systemem rynien podpierających. Gotowy do zamontowania w Państwa aplikacji. Oszczędność w zaopatrzeniu i czasu projektowania. Kompletny system, gotowy do wbudowania Koniec z drogimi własnymi projektami Łatwe przyłączenie do Państwa maszyny, na profilach lub wspornikach ściennych Rynny podpierające - dostępne w 2 wersjach i 4 opcjach Wiele z magazynu, z wieloma możliwościami mocowania Rynna podpierająca z elementem mocującym do łatwego mocowania na Państwa aplikacji 700 Pliki 3D-CAD, konfiguratory, PDF 701

31 Rynna podpierająca Typ 01 Rynna podpierająca Typ 01 Dobór produktu Standardowe długości 1000 mm i 2000 mm prosto z magazynu Rynna podpierająca Typ 01 Wymiary Wymiary i otwory montażowe Rynna podpierająca Typ 01 E2/ /2450/2480/ /2650/2680/2700 E4.1 E4.21 E4.28/R4.28 E4.32/H4.32/R4.32 E4.1 light E4.38L E6 E6.29/R6.29 E6.35 E6.40/R6.40 E6 E61.29 Rynna podpierająca typ 01 - standardowe długości prosto z magazynu 1 m i 2 m Wszystkie profile łączeniowe 975 mm Elementy mocujące do łatwego mocowania w Państwa aplikacji Rynna podpierająca - Typ mm B Ra = + 9 mm System Odpowiednie dla B Ra B rynna Ri rynna- seriit podpier., pojed. podpier. z wspornikiem wspornik E2/ /2450/2480/2500 E2/ /2650/2680/2700 E4.1 E4.32/H4.32/R4.32 E4.1 light E4.38L E4.1 E4.21 E6 E6.29/R6.29 E6 E6.35 E6.1 E S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX mm Standardowe długości z magazynu 1 m i 2 m - wszystkie profile łączeniowe 975 mm Element mocujący - Typ E4.1 E4.28/R4.28 E6 E6.40/R S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX ,5 Prosimy zastąpić XXXX standardowymi długościami dostępnymi z magazynu 1000 lub 2000 mm! Długości i są dostępne z magazynu w standardowym kolorze czarnym. Dla innych długości, i kolorów prosimy się z nami skontaktować. Numer zamówienia Numer zamówienia Struktura nr zamówienia 1000 mm Rynna podpierająca bez elementu mocującego szerokość Długość 1000 mm Kolor, pudrowany czarny S Struktura nr zamówienia 2000 mm Rynna podpierająca z elementem mocującym szerokość Długość 2000 mm Kolor, pudrowany czarny S Pliki 3D-CAD, konfiguratory, PDF 703

32 Rynna podpierająca Typ 02 Rynna podpierająca Typ 02 Dobór produktu Standardowe długości 1000 mm i 2000 mm prosto z magazynu Rynna podpierająca Typ 02 Wymiary Wymiary i otwory montażowe Rynna podpierająca Typ 02 E2/ /3450/3480/3500 E4.1 E4.42/H4.42/R4.42 E4.56/H4.56/R4.56 E4.80/H4.80/R4.80 E4.1 light E4.48L E4/light 14040/14140/R / /14650/ /15150/R /15350 E6 E6.56 E6.62 E6.80 E6.1 E61.52 E4.1 E4.42/H4.42/R4.42 E4.1 E4.56/H4.56/R4.56 E4.1 E4.80/H4.80/R4.80 E4.1 light E4.48L E4/light 14040/14140/R18840 E4/light 14240/14340 E4/light 14550/14650/19050 E4/light 15050/15150/R19850 E /15350 E6 E6.62 E6 E6.80 Rynna podpierająca typ 02 - standardowe długości prosto z magazynu 1 m i 2 m Wszystkie profile łączeniowe 975 mm Elementy mocujące do łatwego mocowania w Państwa aplikacji System Odpowiednie dla B Ra B rynna Ri rynna- seriit podpier., pojed. podpier. z wspornikiem wspornik S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX Rynna podpierająca - Typ mm B Ra = + 11 mm mm Standardowe długości z magazynu 1 m i 2 m - wszystkie profile łączeniowe 975 mm Element mocujący - Typ E2/ /3450/3480/3500 E6 E6.52/R6.52 E6.1 E S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX S XXXX.0 S XXXX ,5 Prosimy zastąpić XXXX standardowymi długościami dostępnymi z magazynu 1000 lub 2000 mm! Długości i są dostępne z magazynu w standardowym kolorze czarnym. Dla innych długości, i kolorów prosimy się z nami skontaktować. Numer zamówienia Numer zamówienia Struktura nr zamówienia 1000 mm Rynna podpierająca bez elementu mocującego szerokość Długość 1000 mm Kolor, pudrowany czarny S Struktura nr zamówienia 2000 mm Rynna podpierająca z elementem mocującym szerokość Długość 2000 mm Kolor, pudrowany czarny S Pliki 3D-CAD, konfiguratory, PDF 705

33 Rynna prowadząca guidefast Wstęp Zalety Nowość w tym katalogu Szybko: Szybkie i łatwe mocowanie za pomocą zacisku na szynie Modułowe: Jednoczęściowa rynna prowadząca ze stali, długość 2 m (*standardowy materiał: stal ocynkowana. Również jako stal nierdzewna wersja V2A, materiał (AISI 304) lub czarny Rynna prowadząca guidefast Dobór produktu guidefast Profil rynny* Dla E2/000 Szer. wewnętrzna Całkowita Materiał Strona bez szyny ślizgowej rynny szerokość guidefast - bez szyny ślizgowej do Serii E2/000: Redukcja ścierania: Szyna ślizgowa do instalacji mocowanych na środku Łatwo: Gładkie połączenia części rynny klipsami GF GF GF GF GF GF GF GF ,5 67, ,5 135,5 161,5 108,5 133,5 158,5 stal ocynkowana* stal ocynkowana* stal ocynkowana* stal ocynkowana* stal ocynkowana* stal ocynkowana* stal ocynkowana* stal ocynkowana* Wersja 01 - krótki element mocujący Wersja 02 - długi element mocujący Opcje: 2 wersje elementów mocujących Bardzo szybki montaż, na urządzeniach dźwigowych i suwnicach System rynien guidefast jest montowany do belki suwnicy, umożliwia on montaż bez konieczności spawania uchwytów do konstrukcji. Czas instalacji jest bardzo krótki, rynna prowadząca musi być tylko zamontowana na pierwszym elemencie mocującym i zamocowana blokiem zaciskowym. Oszczędność 80% czasu instalacji w porównaniu ze standardowymi systemami Pasuje do większości rodzajów dźwigarów 2 wersje elementów mocujących do trwałego ułożenia przewodów na dźwigu - możliwe przesunięcie elementów mocujących o ± 5 mm pionowo Standardowa długość rynny 2.0 m - z szyną ślizgową lub bez Odpowiednie dla wszystkich aplikacji z mocowaniem bocznym - nie tylko na suwnicach Łatwy montaż dzięki gotowym szablonom otworów elementów mocujących Standardowy materiał: stal ocynkowana, opcjonalnie: stal nierdzewna V2A, materiał (AiSI 304) lub lakierowany proszkowo czarny Długotrwałe testy: wibracje, środowisko, sztywność GF GF GF GF GF GF GF GF ,5 67, guidefast - z szyną ślizgową do Serii E2/000: ,5 135,5 161,5 108,5 133,5 158,5 stal ocynkowana* stal ocynkowana* stal ocynkowana* stal ocynkowana* stal ocynkowana* stal ocynkowana* stal ocynkowana* stal ocynkowana* *Standardowy materiał: Stal ocynkowana. Dostępna również wersja stali nierdzewnej V2A, materiał (AISI 304) lub czarny pudrowany Typowe przemysły i zastosowania Budowa suwnic (w większości suwnice halowe) Aplikacje w których boczne mocowanie rynny prowadzącej jest korzystniejsze 706 Pliki 3D-CAD, konfiguratory, PDF System guidefast - Przymocowany do dźwigara suwnicy za pomocą zgrzewanych śrub lub nakrętek, wersja 02 z długimi wspornikami 707

34 guidefast E2/ Rynna prowadząca guidefast Części Nowość w tym katalogu Standardowe długości 2000 mm Komponenty - guidefast Profil rynny, 2 m odcinki Szyna ślizgowa, polimerowa, 2 m odcinki, opcjonalnie Zatrzask, nr art ,8 112,8 max. Ø12 mm B = Ba + 4 Ba Bi ha A Rynna prowadząca guidefast Dobór produktu Dla E2/000 Profil rynny* Profil rynny* bez szyny ślizgowej z szyną ślizgową z zatrzaskiem z zatrzaskiem Elem. mocujący guidefast"krótki" wersja 01Z blokiem Elem. mocujący guidefast"długi" wersja 02Z blokiem GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF GF *Standardowy materiał: Stal ocynkowana. Dostępne również jako wersja ze stali nierdzewnej V2A, materiał (AISI 304) lub czarny pudrowany Wym. A guidefast Wym. B Komponenty - elementów mocujących Wersja 01 - krótki element mocujący Wersja 02 - długi element mocujący Bloki zaciskowe, nr art. G Ba = Zew. szer. Bi = Wew. szer. ha = Zew. wys. B = Wew. wysokość rynny = Ri = Ba wersje elementów mocujących 14 26,5 2 wersje elementów mocujących Wersja 01 - krótki element mocujący Wersja 02 - długi element mocujący A A Całkowita droga przesuwu S Połowa drogi przesuwu S / 2 Informacja: Tolerancje się nie sumują ,8 35,5 77,3 10 B Wersja 01 - krótki element mocujący nr art. GF9.2.12, możliwe odchylenie ± 5 mm w pionie ,2 35,5 77,3 10 Wersja 02 - długi element mocujący nr art. GF możliwe odchylenie ± 5 mm w pionie B Przykład zamówienia przy zasilaniu końcowym, przesuw 9,5 m / rynna prowadząca 10 m profilów rynny bez szyny ślizgowej (z 5 zatrzaskami) Tekst zamównienia: 10 m = 5 x 2 m profile rynny, bez szyny ślizgowej GF Elem. mocujący rynny (z 11 blokami zaciskowymi, "długi" wersja 02) Tekst zamównienia: 11 x element mocujący rynny GF m = profil rynny 5 x 2 m, bez szyny ślizgowej + 11 x elementów mocujących 10 m = 5 x GF x GF Pliki 3D-CAD, konfiguratory, PDF 709

35 e-prowadniki & rozwiązania specjalne do długich przesuwów e-prowadniki & specjalne rozwiązania...długie przesuwy

36 System P4 Wprowadzenie Zalety Małe wibracje: Dopasowanie pracy dolnego i górnego biegu Bezobsługowość: Rolka trybologicznie zoptymalizowana Niskoszumowy: Specjalna rolkowa budowa ogniw Bezpieczne prowadzenie: grzebieniowa konstrukcja poprzeczek autoglide Mocne: Stalowe uchwyty mocujące System P4 Tabela wyboru Seria Wysokość wew. Szer. wew. Szer. zew. Wysokość zew. Promień gięcia Przesuw Więcej informacji, hi Bi Ba ha R max. [m] na stronie Film w internecie System P4 - e-prowadnik rolkowy Bezpieczny, cichy, odporny na ścieranie do długich przesuwów P P P P Kompletny zakres produktów z opcją zamówienia, pliki 3D-CAD, konfigurator i akcesoria 57% mniejsze zużycie energii - System P4, e-prowadnik z rolkami Bezpieczny, cichy, odporny na ścieranie, system zasilania na długich przesuwach do 800 m i więcej Z niskoobsługowym systemem igus P4 można realizować bezpieczne systemy zasilania na długich przesuwach do 800 metrów na suwnicach lub systemach przenośników. Górny i dolny bieg toczą się po sobie. Rolki toczą się po specjalnie temu przeznaczonej powierzchni. Dzięki grzebieniowej budowie poprzeczek autoglide i specjalnemu systemowi rynien e-prowadnik P4 jest bezpiecznie prowadzony. Takie systemy powinny być rozplanowane przez naszych inżynierów projektów. l Długie drogi do 800 m i więcej, ciężar wypełnienia do 30 kg/m l Dla bardzo długich przesuwów i dużych prędkości przesuwu do >10 m/s l Identyczna podziałka ogniwa z rolką lub bez l Płynna, cicha praca l Rolki zintegrowane z bokiem l Poprzeczki autoglide zapewniają pewne prowadzenie w bardzo długich przesuwach l Modułowy zestaw konstrukcyjny P4 z podziałem wewnętrznym z systemu E4 Typowe sektory przemysłu oraz zastosowania if product design award l Suwnice l Magazyny l Budowa fabryk l Transport materiałów 2007 System P4 Wydajne energetycznie polimerowe e-prowadniki i kable redukujące zużycie energii do 57% Używając odpowiednich materiałów i inteligentnych konstrukcji, można znacząco zredukować zużycie energii, co udowadniają aktualne testy i obliczenia w laboratorium e-prowadników i kabli. Najnowsze e-prowadniki i kable chainflex redukują wymagany napęd i przedłużają okres żywotności aplikacji. Lepsze, mocniejsze rolkowe e-prowadniki Toczenie zamiast ślizgu Mocniejszy e-prowadnik Zoptymalizowane kable Aplikacja ślizgowa System P4-57% e-prowadnik rolkowy -37% E4.1-17% chainflex -17% Standard 100% Dane techniczne Prędkość ślizgowa max. 10 [m/s] Przyspieszenie max. 50 [m/s 2 ] Materiał - dopuszczalne temperatury C, igumid G -40 do +120 C Klasa palności, igumid G, igumid G VDE 0304 IIC UL94-HB System P4 chainflex + = 57% mniejsze zużycie energii Przykłady obliczeń online: e-prowadniki do długich przesuwów 713

37 e-prowadnik rolkowy Wprowadzenie Zalety e-prowadnik rolkowy Tabela wyboru Wysokie siły ciągnąco/pchające: Duże połączenia śrubowe Szybkie wypełnianie: Pokrywy otwierane obustronnie, uchylne w promieniu zewnętrznym Długa żywotność: Bardzo stabilne rolki, "cichy" design, łożyska kulkowe ze stali nierdzewnej Wysoka stabilność: Uniwersalny: Sztywność skrętna KMA przez konstrukcję z montowane ze podcięciem wszystkich stron Seria Wysokość wew. Szer. wew. Szer. zew. Wysokość zew. Promień gięcia Przesuw Więcej informacji, hi Bi Ba ha R max. [m] na stronie e-prowadnik rolkowy - poprzeczki na każdym ogniwie dla bardzo wymagających aplikacji 2828R ** R ** R ** R ** e-prowadnik rolkowy - e-tube całkowicie zamknięta, doskonała ochrona kabli Długie przesuwy do 800 m, toczenie zamiast ślizgu - e-prowadnik rolkowy Konwencjonalnie zaprojektowane e-prowadniki na długi przesuw pracują w trybie ślizgowym. Powodem rozwoju e-prowadników rolkowych była potrzeba zmniejszenia ograniczeń technicznych tego trybu operacyjnego. Wymagania odnośnie pracy e-prowadników na długich przesuwach zwiększyły się w ostatnich latach. Przesuwy powyżej 800 m na suwnicach również stworzyły nowe wyzwania, takie jak bardzo duże prędkości i cicha praca przy ekstremalnym obciążeniu wypełnienia. Prosimy o kontakt z jeżeli zdecydują się Państwo na ten produkt. Pomożemy Państwu podczas projektowania! l Znaczna redukcja siły napędu do rozruchu l Możliwe przesuwy do 800 m l Prędkość możliwa do 6 m/s l Różne rodzaje rolek dla idealnej adaptacji w aplikacji l Mogą być stosowane w środowiskach zanieczyszczonych l Dostępne jako gotowe do montażu, przygotowane wg. specyfikacji z gwarancją systemową Typowe sektory przemysłu oraz zastosowania l Dźwigi l Przeładunek ładunków luzem/przeładunek l Górnictwo/Budowa maszyn l Systemy przesuwania Dane techniczne Prędkość ślizgowa max. 10 [m/s] Przyspieszenie max. 50 [m/s 2 ] Materiał - dopuszczalne temperatury C, igumid G -40 do +120 C Klasa palności, igumid G, igumid G VDE 0304 IIC UL94-HB 7728R R R R RHD RHD e-prowadnik rolkowy - poprzeczki w każdym ogniwie, Heavy-Duty Do bardzo długich przesuwów z dużym wypełnieniem dodatkowym e-prowadnik rolkowy - e-tube, Heavy-Duty całkowicie zamknięty, do bardzo długich przesuwów z dużym wypełnieniem dodatkowym 8840RHD RHD **mniejsze promienie (tylko dla e-prowadników), prosimy o kontakt z igus dla terminu dostawy. Kompletny zakres produktów z opcją zamówienia, pliki 3D-CAD, konfigurator i akcesoria e-prowadniki do długich przesuwów 715

38 autoglide Wprowadzenie Zalety autoglide Tabela wyboru Nowość w tym katalogu Seria Wysokość wew. Szer. wew. Szer. zew. Wysokość zew. Promień gięcia Przesuw Więcej informacji, hi Bi Ba ha R max. [m] na stronie Wersja 01 autoglide - Samoprowadzące e-prowadniki dla systemu E4.1 Poprzeczki w wewnętrznym promieniu za z wtryskiwanymi rowkami autoglide Wersja 01 - Dla E4.1 Specjalne poprzeczki w promieniu wewnętrznym z wtryskiwanymi rowkami autoglide Wersja 02 - Dla E2/000 Specjalne poprzeczki z wtryskiwanymi rowkami autoglide. Otwierane wzdłuż wewnętrznego promienia. E4.32AG E4.42AG E4.56AG Wersja 02 autoglide - Samoprowadzące e-prowadniki dla systemu E2/000 Poprzeczki w wewnętrznym promieniu za z wtryskiwanymi rowkami autoglide 2400AG * AG * AG * Wersja 03 - Dla easy chain Kombinacja łatwego do wypełnienia prowadnika easy chain oraz rowków autoglide w promieniu wew. Oszczędność przy długich przesuwach, samoprowadzące e-prowadniki - 4 wersje autoglide Długie przesuwy stawiają zawsze szczególne wymagania systemom e-prowadników. Dla większości tych przesuwów e-prowadnik musi biec po dolnym biegu lub po szynie ślizgowej. Dodatkowo systemy e-prowadników potrzebują prowadzenia aby uniknąć odchyłu w bok. W większości przypadków uzyskuje się to za pomocą rynny prowadzącej. Istnieją aplikacje w których rynny prowadzące nie są mile widziane ze względów oszczędności miejsca lub optycznych. Aby sprostać takim wymogom został stworzony w 1995 roku system autoglide firmy. autoglide jest samonastawnym e-prowadnikiem, który funkcjonuje bez rynny prowadzącej i to w przesuwach do 80 m. l Przesuwy do 80 m i prędkości przesuwu do 2,5 m/s l Rozwiązanie korzystne cenowo, nie wymaga rynny prowadzącej! l Bardzo szybki montaż na długich przesuwach, bez rynien prowadzących! l Mała szerokość instalacji, cicha operacja Typowe sektory przemysłu oraz zastosowania l Pojazdy przemysłowe l Długie przesuwy z lekkim wypełnieniem l Proste aplikacje outdoor Film w internecie: Wersja 04 - E2/000 Specjalne elementy ślizgowe montowane na boku trzymają go na właściwym torze. Wersja 03 autoglide - Łatwe wypełniane - kabel wciskany w prowadnik easy chain - Konstrukcja w promieniu zewnętrznym, za z wtryskiwanymi rowkami autoglide EA EA , /2500.AG /2700.AG * Nowość w tym katalogu Wersja 04 autoglide - Specjalne elementy ślizgowe zapewniają stabilne prowadzenie w E2/000: e-prowadniki, otwarte i zamknięte typu e-tube Kompletny zakres produktów z opcją zamówienia, pliki 3D-CAD, konfigurator i akcesoria e-prowadniki do długich przesuwów 717

39 guidelok poziomy Wprowadzenie Zalety guidelok poziomy Tabela wyboru Otwierany uchylnie i szczelny: E4 e-tube są szczelne i łatwe w wypełnianiu Właściwości projektu - Poziomy guidelok kieruje prowadnik po specjalnych sprężynowych wspomaganiach rolki, które są wypierane przez promień prowadnika, oczyszczając jego tor Wsparcie górnego biegu: inteligentne prowadzenie górnego biegu z wahadłowymi rolkami Odporny na wióry: Minimalizacja zużycia dzięki zastosowaniu samonośnemu Prowadnik jest prowadzony w kanale rynny, wypierając swoim promieniem sprężynowe wspomaganie rolki... który zatrzaskuje się z powrotem po tym jak promień prowadnika przejdzie górny bieg kładzie się na wspomaganiu rolki Bezpieczne prowadzenie: Kanał rynny prowadzi dolny bieg LLLL = S FFFF Ilustracja zasady - guidelok poziomy- LLLL = Długość całkowita FFFF = Długość pola Prowadzenie górnego biegu, samonośny, praca w wiórach - guidelok poziomy Szczególnie w obrabiarkach z długim przesuwem, gdzie e-prowadnik musi być zastosowany ślizgowo, metalowe wióry są problemem. guidelok poziomy jest korzystnym cenowo rozwiązaniem. l Przesuwy, samonośne do 50 m l Wióry nie mogą utknąć pomiędzy górnym i dolnym biegiem l System modułowy z kilkoma częściami (możliwe również bez rynien bocznych) l Ogromny wzrost samonośnej długości e-prowadników l Mniejsze siły ciągnąco-pchające (mniejsze prowadniki, samoobsługowe i z rolką = wydajność energ.) l Koszty mniejsze niż w przypadku wiekszości łańcuchów stalowych bądź zaawansowanych systemów ślizgowych l Możliwa jest konstrukacja otwartej rynny prowadzącej, wióry mogą przez nią przelatywać Dla serii E4.56/R4.56 E4.80/R4.80 E4.112 E4.56/R4.56 E4.80/R4.80 E Bi R Dostępne promienie gięcia element guidelok Bi.R.LLLL/FFFF Bi.R.LLLL/FFFF Bi.R.LLLL/FFFF Bi.R.LLLL/FFFF Bi.R.LLLL/FFFF Bi.R.LLLL/FFFF LLLL = Długość całkowita FFFF = Długość pola Więcej serii i promieni, prosimy o konsultacje z dla czasu dostawy. Numer art. należy uzupełnić o wartość długości całkowitej i długości pola np.: / Kompletny zakres produktów z opcją zamówienia, pliki 3D-CAD, konfigurator i akcesoria Typowe sektory przemysłu oraz zastosowania l Obrabiarki l W środowiskach z wiórami l Gdzie nie jest zalecana aplikacja ślizgowa Film w internecie: 50 A Bi Boczne uchwyty z wychylanymi rolkami do podpierania górnego biegu 718 Specjalne rozwiązania dla długich przesuwów 719

40 guidelok slimline F Wprowadzenie Zalety guidelok slimline F Tabela wyboru Bezpieczne prowadzenie: Również przy wysokich prędkościach przesuwu Dla serii Bi R Promień guidelok F v max. pozioma v max. pionowa e-prowadnik nie kołysze się: Zabezpieczenia guidelok do prowadzenia również przy dużych przyspieszeniach bocznych GLSL.F LLLL/FFFF GLSL.F LLLL/FFFF 4 [m/s] 4 [m/s] 7 [m/s] 7 [m/s] Wysokie przesuwy: Przesuwy do 50 m, 1,5 m lub 2 m długości pola Szybkie i bezpieczne prowadzenie w pionie - guidelok slimline F W wysokodynamicznych urządzeniach prowadzenia pionowego prędkości do 7 m/s nie są dzisiaj już rzadkością. Z udoskonalonym guidelok slimline F firmy e-prowadniki są stabilnie prowadzone nawet przy bardzo dużych prędkościach. Uwaga: systemy tego rodzaju powinny być zaplanowane przez naszych inżynierów. Chętnie złożymy Państwu propozycję. Prosimy się znami skontaktować. l Do 7 m/s i 10 m/s 2 l Do 80% oszczędności rynny a tym samym znacząca oszczędność kosztów i ciężaru l Dla systemów wiszących do 50 m l Prowadnik nie kołysze się, wysoka niezawodność poprzez mechanizm dźwigni i szyn prowadzących. l Szybsza i łatwiejsza instalacja l Zredukowany hałas l Łatwy dostęp do serwisowania l Przepływ energii, danych i mediów jest niezakłócony LLLL = Długość całkowita FFFF = Długość pola Więcej serii i promieni, prosimy o konsultacje z dla czasu dostawy. Numer art. należy uzupełnić o wartość długości całkowitej i długości pola np.: GLSL.F /1500 Kompletny zakres produktów z opcją zamówienia, pliki 3D-CAD, konfigurator i akcesoria Typowe sektory przemysłu oraz zastosowania l Układarki regałowe l Windy l Podnośniki l Windy budowlane i dźwigi l Wyciągniki Film w internecie: guidelok slimline F w magazynie wysokiego składowania Specjalne rozwiązania dla długich przesuwów 721

41 lbt flizz Wprowadzenie Zalety lbt flizz Zalety Wymiary Modułowa budowa: Rynny z możliwością prostej instalacji jedna nad drugą. Długie przesuwy ślizgowe: Szyna ślizgowa zintegrowana w profilu Lekkie i odporne na korozję: Twarde tworzywo sztuczne z lakierowaną proszkowo ramą samonośną Odporność: Odporne na chemikalia, rozpuszczalniki itd. Niezawodność, funkcjonalność, bezobsługowość w korzystnej cenie - lbt flizz l Prędkości do 8 m/s, przyśpieszenia do 10 m/s 2 - dla przesuwów do 120 m l Odpowiednie do kontroli ruchu lub postoju, idealne do wszystkich systemów BUS'owych l Lekkie i odporne na korozję w stałych temperaturach -10 C do +60 C l Odporne na większość chemikalii, olejów, tłuszczy, rozpuszczalników i chłodziw l Odporne na brud, lód i śnieg l Opcjonalnie wersja całkowicie zamknięta l Korzystne cenowo, modułowe systemy zasilania dla wszystkich mediów, nie tylko elektrycznych l Ciche i prawie bezkonserwacyjne operacje l Łatwa i szybka instalacja systemu gotowego do montażu l Modułowa konstrukcja oparta na wytłaczanych profilach rynny i ramy samonośnej z rurami przez całą długość w celu stabilizacji l Długość kabla wynosi 50 % długości przesuwu l Koniec z poplątanymi kablami Typowe sektory przemysłu oraz zastosowania l Oczyszczalnie l Piaskowniki l Zapora wody deszczowej l Wyposażenie ocynkowni l Suwnice l Budowa fabryk Bezpieczny transfer danych i energii - Przewody chainflex oferują wybór ponad 1030 różnych typów, dostępnych z magazynu. Dostępne są przewody silnikowe, sygnałowe, do transmisji danych, BUS'owe, łącznie z światłowodami. Rozwiązania bazujące na miedzi, szkle lub plastikowych włóknach optycznych są stosowane we wszystkich naszych przewodach do systemów BUS'owych oraz stosowania przemysłowego. Zapewniamy Państwu wszystkie przewody zasilające dla systemów napędu takie jak przewody silnikowe z lub bez przewodów tacho/hamujących oraz pasujące przewody zasilające. Zmontowane na gotowo z wtyczkami i gniazdami Montaż redukujący koszty - Stosowanie zmontowanych wstępnie systemów e-prowadników zapewnia redukcję drogich kosztów montażu na miejscu instalacji. Przetestowane systemy gwarantują szybkie zastosowanie komponentów na ich przeznaczonym miejscu pracy. Usługi montażowe - Z przyjemnością wyślemy Państwu ofertę na kompletne rozwiązanie, zawierające usługę montażu. Nie muszą Państwo wykorzystywać własnych zasobów i mają Państwo bezawaryjny system zasilania w przyszłości o ustalonej cenie. Aplikacja pracująca na zewnątrz oczyszczalni ścieków - Ze względu na szczególną przepustowość w oczyszczalniach ścieków w częściach zalanych pianą etc. należy doliczyć 50% bezpieczeństwa przy projektowaniu obiektów do wszystkich wartości obciążenia, w porównaniu do wewnętrznych/suchych obszarów zastosowań. Zalecamy przeanalizowanie danych aplikacji przez naszych inżynierów projektu. Kompletny zakres produktów z opcją zamówienia, pliki 3D-CAD, konfigurator i akcesori *wymagana długość: 1500 mm (więcej ) Wersja zmontowana dla zasilania końca stałego Przykład jak mocować konsolę na rozszerzeniach Wersja montażu ramienia pływającego w celu kompensacji odchyłek liniowości między końcami prowadnika. Film w internecie: Specjalne rozwiązania dla długich przesuwów 723

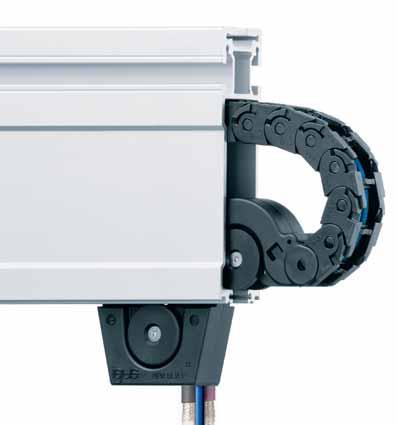

42 micro flizz Wprowadzenie Zalety micro flizz Tabela wyboru if product design award 2006 micro flizz Łatwe przyłączanie: Uniwersalne połączenie poprzez 3 wyżłobienia T Samonośne: "Skrzydła" solidnie trzymają prowadnik w tunelu prowadzącym Zabezpieczenie: Zintegrowane systemy mocowania w zabieraku Seria Wysokość wew. Szer. wew. Szer. zew. Wysokość zew. Promień gięcia Maks. ø Więcej informacji, hi Bi Ba ha R kabla na stronie micro flizz MF06 - Materiał - Odlew aluminium Wysokość całego systemu: 108,48 mm Szerokość całego systemu: 29,5 mm Długość części kanału: 2,0 m / 3,0 m / 6,0 m MF Bezobsługowy: Kanał z aluminium i bezsmarowne e-prowadniki z tworzywa szt. Najmniejsze e-prowadniki na długich przesuwach - micro flizz Kompaktowy, cichy, ekonomiczny, kompletny system bezpiecznego prowadzenia energii, danych i powietrza jako bezobsługowa alternatywa do magistrali. l Prowadnik jest prowadzony w specjalnym korycie, bez wzajemnego ślizgania się l Kontrola możliwa poprzez stację przełącznikową l Przyspieszenia do 50 m/s 2 i prędkości do 6 m/s l Szybki montaż dzięki skonfigurowanemu wstępnie systemowi modułowemu l Mniej wymaganej przestrzeni l Dostępne również jako wstępnie zmontowane l Gładko przesuwający się na wózku zamontowanym na łożysku kulkowym l Dostępne również z testowanym e-prowadnikiem EX (na zamówienie) l Dostępne 3 rozmiary: średnica kabla MF06: max. Ø 8,0 mm, MF08: max. Ø 9,5 mm, MF10: max. Ø 16 mm MF ,5 MF * , *Nowość w tym katalogu Cechy szczególne: Konstrukcja micro flizz micro flizz MF08 - Materiał - Odlew aluminium Wysokość całego systemu: 161 mm Szerokość całego systemu: 40,5 mm Długość części kanału: 2,0 m / 3,0 m / 6,0 m micro flizz MF06 - Stal czarno anodyzowana Wysokość całego systemu: Szerokość całego systemu: Długość części kanału: Kompletny zakres produktów z opcją zamówienia, pliki 3D-CAD, konfigurator i akcesoria mm 107,6 mm 2,0 m Typowe sektory przemysłu oraz zastosowania l Urządzenia obsługi regałów l Suwnice w hali l Bramy przemysłowe l Stanowiska pracy l Oczyszczalnia ścieków l Systemy kamer l Drzwi przesuwane l Pulpity sterownicze l Systemy miernicze l Wyposażenie studia l Technika wydobywcza = Tarcie R R Film w internecie: Specjalne rozwiązania dla długich przesuwów Wczoraj: Porusza się dolny bieg tryb ślizgowy. Długie przesunięcia Dzisiaj: micro flizz - Małe e-prowadniki prowadzone samoistnie wymagają długich, stabilnych e-prowadników w kanale prowadnicy - Tarcie zmniejszone o współczynnik 3 w porównaniu z konwencjonalnymi projektami. 725

43 System budowy modułowej projektu Wprowadzenie Zalety System budowy modułowej projektu Aplikacje Długie przesuwy z elektronicznym systemem pomiaru sił ciągnąco/pchających nadzoruje plany i projekty na całym świecie Dla ekstremalnie obciążonych aplikacji i "specjalnych rozwiązań z magazynu" System budowy modułowej projektu...przetestowane i sprawdzone w wielu aplikacjach rozwiązania dla projektów są teraz dostępne jako standardowy system budowy modułowej. l Szybsza oferta, szybsze rozplanowanie projektu l Szczegółowe instrukcje obsługi i dokumentacje l Oszczędność czasu i pieniędzy l Bezpieczna funkcja l Dostepna gwarancja systemu na życzenie, dla indywidualnych aplikacji l PPDS - elektroniczny system pomiaru sił ciągnąco/pchających l Moduły punktu zamocowania dla łatwego montażu rynny prowadzącej, bez konieczności wiercenia. l Elementy slizgowe dla jeszcze większej żywotności prowadnika przy długich przesuwach l Systemy rynien HD "heavy duty" z różnych materiałów i o różnych konstrukcjach elemntów montażowych, spełniające wymagania poszczególnych aplikacji. System dźwigów zaprojektowany przez Przykład planowania projektu przez, tutaj w module rynien Kompletny zakres produktów z opcją zamówienia, pliki 3D-CAD, konfigurator i akcesoria Typowe sektory przemysłu oraz zastosowania l Dźwigi l Przybrzeżne l Inne Film w internecie: Serwis projektów wytłumaczony w 2 minuty 727
