INWENTARYZACJA I PROJEKT WNĘTRZA SALONU SPRZEDAŻY Sieci PGE w KIELCACH

Transkrypt

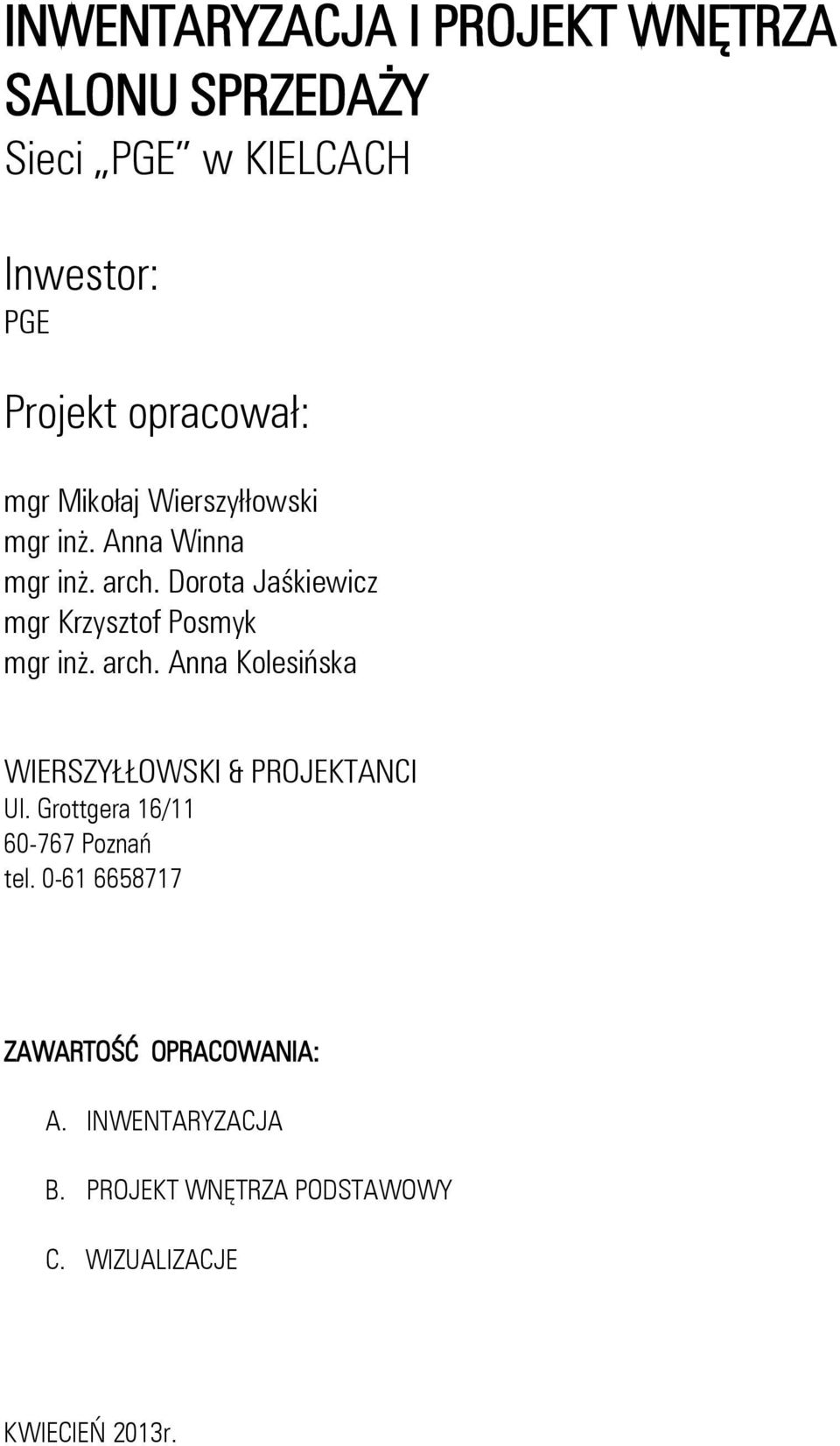

1 INWENTARYZACJA I PROJEKT WNĘTRZA SALONU SPRZEDAŻY Sieci PGE w KIELCACH Inwestor: PGE Projekt opracował: mgr Mikołaj Wierszyłłowski mgr inż. Anna Winna mgr inż. arch. Dorota Jaśkiewicz mgr Krzysztof Posmyk mgr inż. arch. Anna Kolesińska WIERSZYŁŁOWSKI & PROJEKTANCI Ul. Grottgera 16/ Poznań tel ZAWARTOŚĆ OPRACOWANIA: A. INWENTARYZACJA B. PROJEKT WNĘTRZA PODSTAWOWY C. WIZUALIZACJE KWIECIEŃ 2013r.

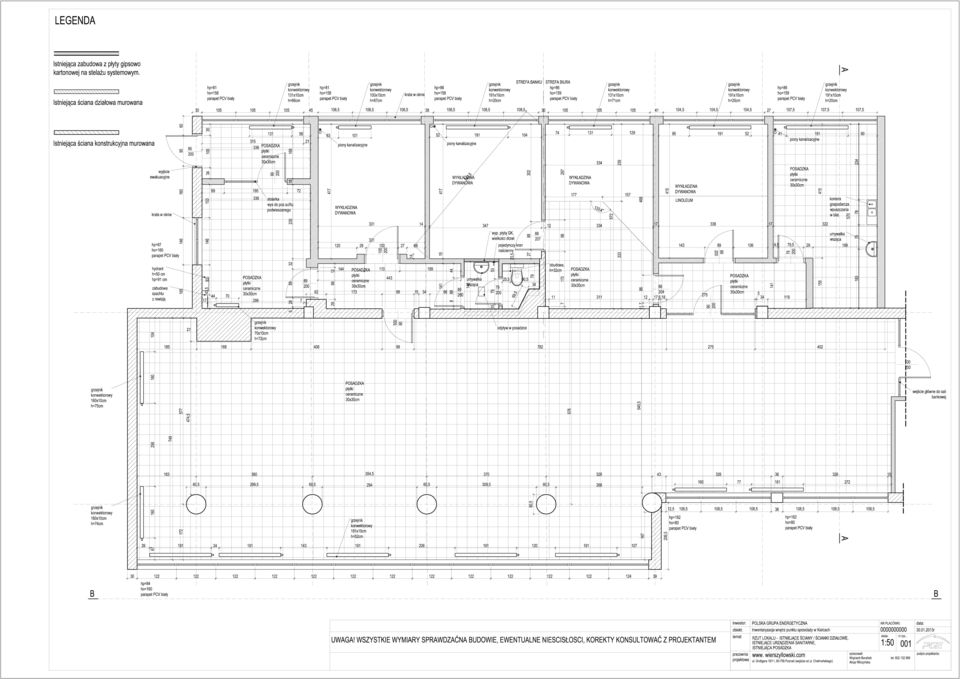

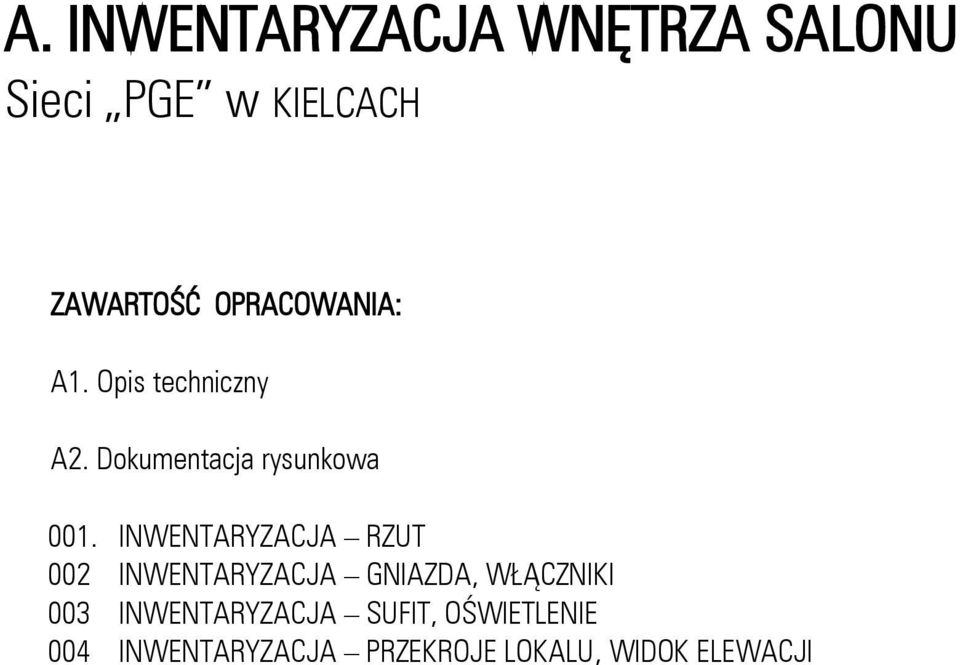

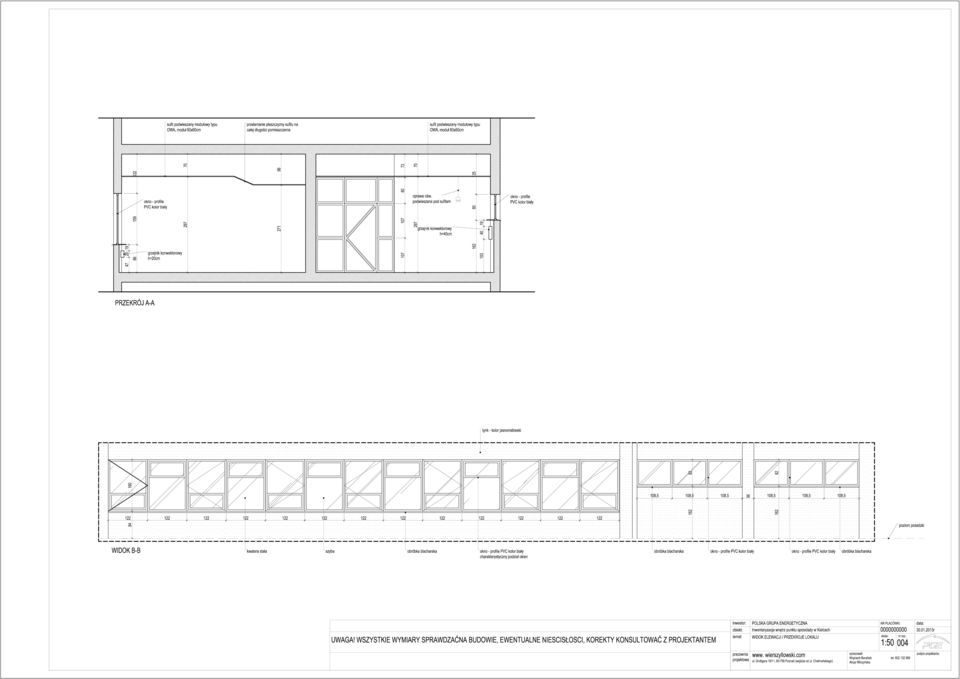

2 A. INWENTARYZACJA WNĘTRZA SALONU Sieci PGE w KIELCACH ZAWARTOŚĆ OPRACOWANIA: A1. Opis techniczny A2. Dokumentacja rysunkowa 001. INWENTARYZACJA RZUT 002 INWENTARYZACJA GNIAZDA, WŁĄCZNIKI 003 INWENTARYZACJA SUFIT, OŚWIETLENIE 004 INWENTARYZACJA PRZEKROJE LOKALU, WIDOK ELEWACJI

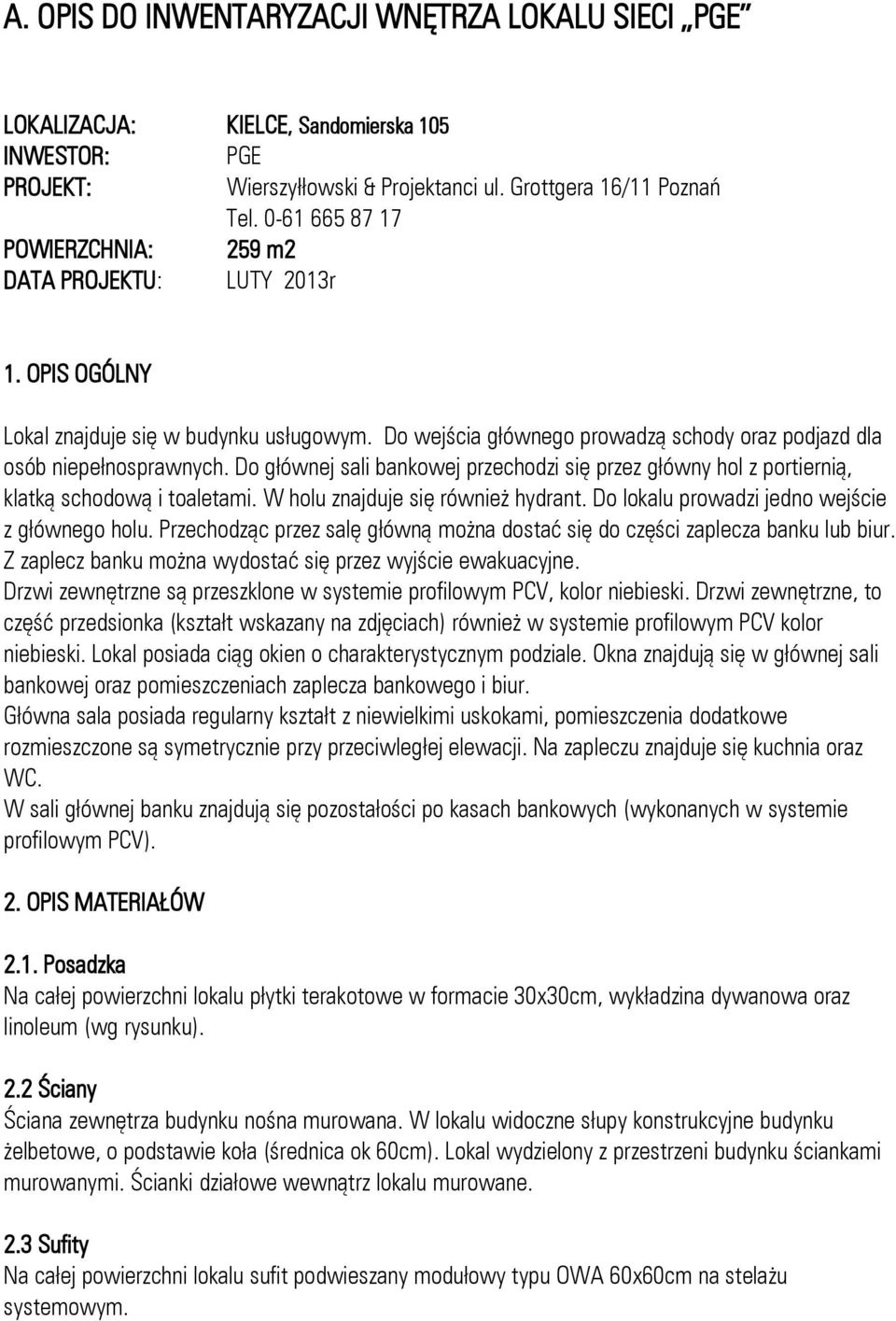

3 A. OPIS DO INWENTARYZACJI WNĘTRZA LOKALU SIECI PGE LOKALIZACJA: KIELCE, Sandomierska 105 INWESTOR: PGE PROJEKT: Wierszyłłowski & Projektanci ul. Grottgera 16/11 Poznań Tel POWIERZCHNIA: 259 m2 DATA PROJEKTU: LUTY 2013r 1. OPIS OGÓLNY Lokal znajduje się w budynku usługowym. Do wejścia głównego prowadzą schody oraz podjazd dla osób niepełnosprawnych. Do głównej sali bankowej przechodzi się przez główny hol z portiernią, klatką schodową i toaletami. W holu znajduje się również hydrant. Do lokalu prowadzi jedno wejście z głównego holu. Przechodząc przez salę główną można dostać się do części zaplecza banku lub biur. Z zaplecz banku można wydostać się przez wyjście ewakuacyjne. Drzwi zewnętrzne są przeszklone w systemie profilowym PCV, kolor niebieski. Drzwi zewnętrzne, to część przedsionka (kształt wskazany na zdjęciach) również w systemie profilowym PCV kolor niebieski. Lokal posiada ciąg okien o charakterystycznym podziale. Okna znajdują się w głównej sali bankowej oraz pomieszczeniach zaplecza bankowego i biur. Główna sala posiada regularny kształt z niewielkimi uskokami, pomieszczenia dodatkowe rozmieszczone są symetrycznie przy przeciwległej elewacji. Na zapleczu znajduje się kuchnia oraz WC. W sali głównej banku znajdują się pozostałości po kasach bankowych (wykonanych w systemie profilowym PCV). 2. OPIS MATERIAŁÓW 2.1. Posadzka Na całej powierzchni lokalu płytki terakotowe w formacie 30x30cm, wykładzina dywanowa oraz linoleum (wg rysunku). 2.2 Ściany Ściana zewnętrza budynku nośna murowana. W lokalu widoczne słupy konstrukcyjne budynku żelbetowe, o podstawie koła (średnica ok 60cm). Lokal wydzielony z przestrzeni budynku ściankami murowanymi. Ścianki działowe wewnątrz lokalu murowane. 2.3 Sufity Na całej powierzchni lokalu sufit podwieszany modułowy typu OWA 60x60cm na stelażu systemowym.

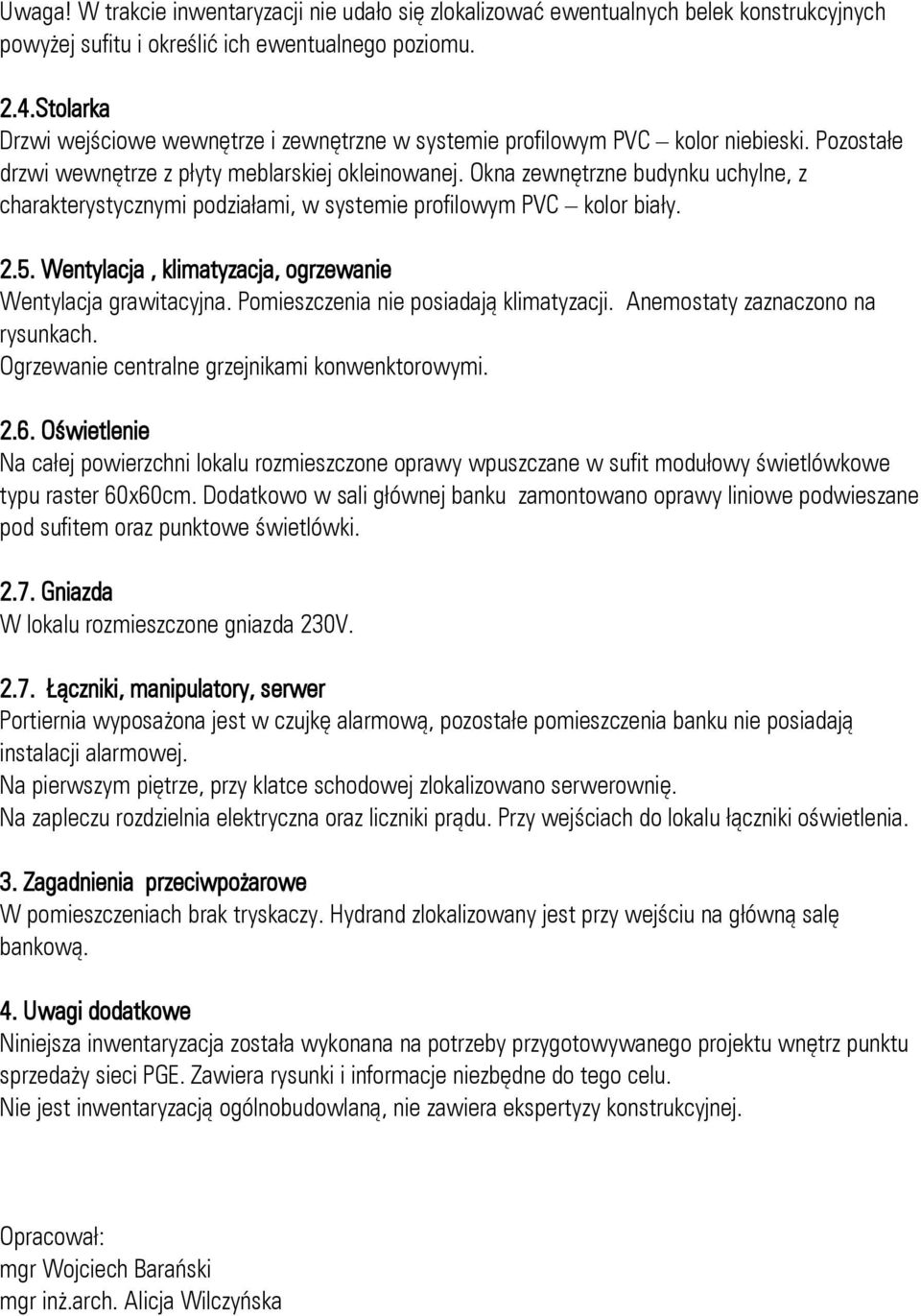

4 Uwaga! W trakcie inwentaryzacji nie udało się zlokalizować ewentualnych belek konstrukcyjnych powyżej sufitu i określić ich ewentualnego poziomu. 2.4.Stolarka Drzwi wejściowe wewnętrze i zewnętrzne w systemie profilowym PVC kolor niebieski. Pozostałe drzwi wewnętrze z płyty meblarskiej okleinowanej. Okna zewnętrzne budynku uchylne, z charakterystycznymi podziałami, w systemie profilowym PVC kolor biały Wentylacja, klimatyzacja, ogrzewanie Wentylacja grawitacyjna. Pomieszczenia nie posiadają klimatyzacji. Anemostaty zaznaczono na rysunkach. Ogrzewanie centralne grzejnikami konwenktorowymi Oświetlenie Na całej powierzchni lokalu rozmieszczone oprawy wpuszczane w sufit modułowy świetlówkowe typu raster 60x60cm. Dodatkowo w sali głównej banku zamontowano oprawy liniowe podwieszane pod sufitem oraz punktowe świetlówki Gniazda W lokalu rozmieszczone gniazda 230V Łączniki, manipulatory, serwer Portiernia wyposażona jest w czujkę alarmową, pozostałe pomieszczenia banku nie posiadają instalacji alarmowej. Na pierwszym piętrze, przy klatce schodowej zlokalizowano serwerownię. Na zapleczu rozdzielnia elektryczna oraz liczniki prądu. Przy wejściach do lokalu łączniki oświetlenia. 3. Zagadnienia przeciwpożarowe W pomieszczeniach brak tryskaczy. Hydrand zlokalizowany jest przy wejściu na główną salę bankową. 4. Uwagi dodatkowe Niniejsza inwentaryzacja została wykonana na potrzeby przygotowywanego projektu wnętrz punktu sprzedaży sieci PGE. Zawiera rysunki i informacje niezbędne do tego celu. Nie jest inwentaryzacją ogólnobudowlaną, nie zawiera ekspertyzy konstrukcyjnej. Opracował: mgr Wojciech Barański mgr inż.arch. Alicja Wilczyńska

5

6

7

8

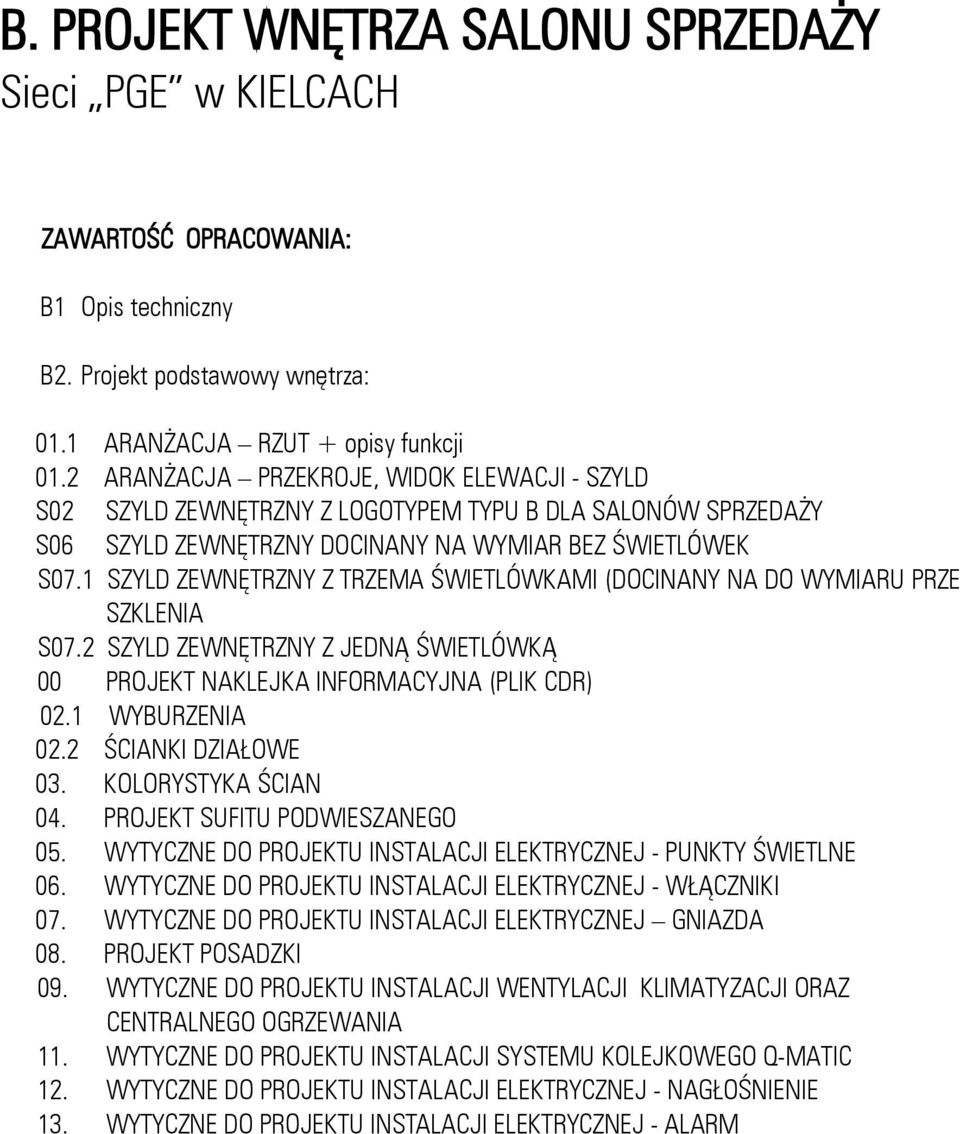

9 B. PROJEKT WNĘTRZA SALONU SPRZEDAŻY Sieci PGE w KIELCACH ZAWARTOŚĆ OPRACOWANIA: B1 Opis techniczny B2. Projekt podstawowy wnętrza: 01.1 ARANŻACJA RZUT + opisy funkcji 01.2 ARANŻACJA PRZEKROJE, WIDOK ELEWACJI - SZYLD S02 SZYLD ZEWNĘTRZNY Z LOGOTYPEM TYPU B DLA SALONÓW SPRZEDAŻY S06 SZYLD ZEWNĘTRZNY DOCINANY NA WYMIAR BEZ ŚWIETLÓWEK S07.1 SZYLD ZEWNĘTRZNY Z TRZEMA ŚWIETLÓWKAMI (DOCINANY NA DO WYMIARU PRZE SZKLENIA S07.2 SZYLD ZEWNĘTRZNY Z JEDNĄ ŚWIETLÓWKĄ 00 PROJEKT NAKLEJKA INFORMACYJNA (PLIK CDR) 02.1 WYBURZENIA 02.2 ŚCIANKI DZIAŁOWE 03. KOLORYSTYKA ŚCIAN 04. PROJEKT SUFITU PODWIESZANEGO 05. WYTYCZNE DO PROJEKTU INSTALACJI ELEKTRYCZNEJ - PUNKTY ŚWIETLNE 06. WYTYCZNE DO PROJEKTU INSTALACJI ELEKTRYCZNEJ - WŁĄCZNIKI 07. WYTYCZNE DO PROJEKTU INSTALACJI ELEKTRYCZNEJ GNIAZDA 08. PROJEKT POSADZKI 09. WYTYCZNE DO PROJEKTU INSTALACJI WENTYLACJI KLIMATYZACJI ORAZ CENTRALNEGO OGRZEWANIA 11. WYTYCZNE DO PROJEKTU INSTALACJI SYSTEMU KOLEJKOWEGO Q-MATIC 12. WYTYCZNE DO PROJEKTU INSTALACJI ELEKTRYCZNEJ - NAGŁOŚNIENIE 13. WYTYCZNE DO PROJEKTU INSTALACJI ELEKTRYCZNEJ - ALARM

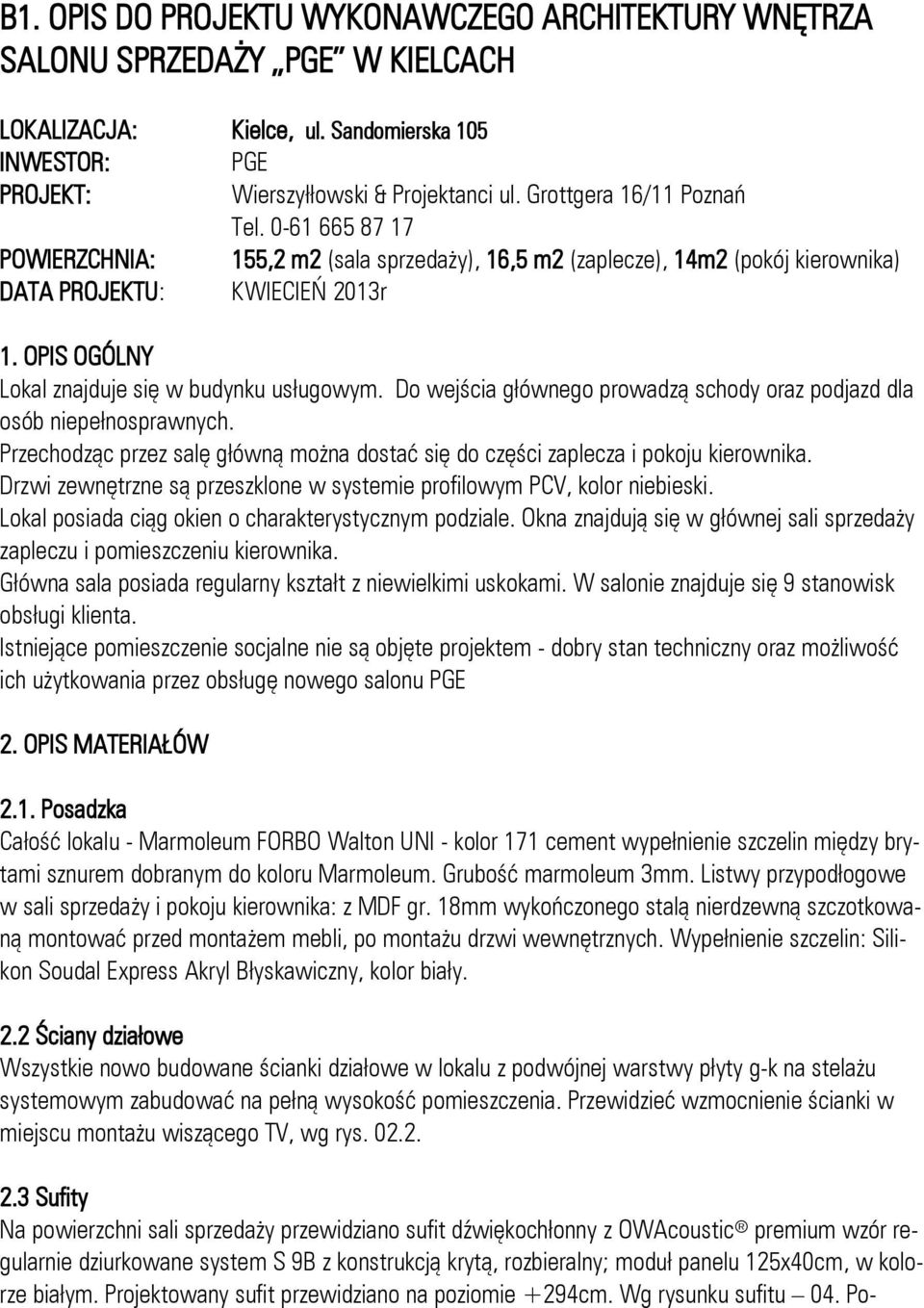

10 B1. OPIS DO PROJEKTU WYKONAWCZEGO ARCHITEKTURY WNĘTRZA SALONU SPRZEDAŻY PGE W KIELCACH LOKALIZACJA: Kielce, ul. Sandomierska 105 INWESTOR: PGE PROJEKT: Wierszyłłowski & Projektanci ul. Grottgera 16/11 Poznań Tel POWIERZCHNIA: 155,2 m2 (sala sprzedaży), 16,5 m2 (zaplecze), 14m2 (pokój kierownika) DATA PROJEKTU: KWIECIEŃ 2013r 1. OPIS OGÓLNY Lokal znajduje się w budynku usługowym. Do wejścia głównego prowadzą schody oraz podjazd dla osób niepełnosprawnych. Przechodząc przez salę główną można dostać się do części zaplecza i pokoju kierownika. Drzwi zewnętrzne są przeszklone w systemie profilowym PCV, kolor niebieski. Lokal posiada ciąg okien o charakterystycznym podziale. Okna znajdują się w głównej sali sprzedaży zapleczu i pomieszczeniu kierownika. Główna sala posiada regularny kształt z niewielkimi uskokami. W salonie znajduje się 9 stanowisk obsługi klienta. Istniejące pomieszczenie socjalne nie są objęte projektem - dobry stan techniczny oraz możliwość ich użytkowania przez obsługę nowego salonu PGE 2. OPIS MATERIAŁÓW 2.1. Posadzka Całość lokalu - Marmoleum FORBO Walton UNI - kolor 171 cement wypełnienie szczelin między brytami sznurem dobranym do koloru Marmoleum. Grubość marmoleum 3mm. Listwy przypodłogowe w sali sprzedaży i pokoju kierownika: z MDF gr. 18mm wykończonego stalą nierdzewną szczotkowaną montować przed montażem mebli, po montażu drzwi wewnętrznych. Wypełnienie szczelin: Silikon Soudal Express Akryl Błyskawiczny, kolor biały. 2.2 Ściany działowe Wszystkie nowo budowane ścianki działowe w lokalu z podwójnej warstwy płyty g-k na stelażu systemowym zabudować na pełną wysokość pomieszczenia. Przewidzieć wzmocnienie ścianki w miejscu montażu wiszącego TV, wg rys Sufity Na powierzchni sali sprzedaży przewidziano sufit dźwiękochłonny z OWAcoustic premium wzór regularnie dziurkowane system S 9B z konstrukcją krytą, rozbieralny; moduł panelu 125x40cm, w kolorze białym. Projektowany sufit przewidziano na poziomie +294cm. Wg rysunku sufitu 04. Po-

11 mieszczenie socjalne, korytarz oraz pokój kierownika nie objęte projektem sufitu (istniejący sufit podwieszany) Kolorystyka Kolorystyka ścian Wszystkie ściany i ścianki działowe szpachlowane i malowane wg projektu kolorystyki (rys 03). Stosowane farby: Na ściany w przestrzeni salonu sprzedaży i pomieszczeniu zaplecza: - grunt wodny Flugger, - Flugger Dekso 5 dyspersyjna farba akrylowa (ściany białe, pomarańczowe, szare). Na ściany w strefie kącika dziecięcego: - grunt wodny Flugger, - Flugger Dekso 25 dyspersyjna farba lateksowa, wytrzymuje mycie pod wysokim ciśnieniem. Na drzwi (oprócz wejściowych i witrynowych): - grunt przyczepnościowy Flugger Fix Primer x 1 warstwa - farba Flugger Interior High Finish 20 x 2 warstwy (szary i biały wg projektu kolorystyki) Kolorystyka sufitów. Sufit podwieszany systemowy w standardowym kolorze białym. Żadne elementy powyżej sufitu (patrz rys. rzut sufitu podwieszanego) ściany, strop, kanały wentylacyjne, koryta, kable oraz wszelkie urządzenia itp. nie wymagają malowania. Stosowane farby: Na obudowy z tworzywa sztucznego, obudowy metalowe, ew. izolowane przewody elektryczne, obudowy klimatyzatorów, obudowy kurtyn powietrznych itp.: a. grunt przyczepnościowy Fix Primer 1x warstwa, b. farba Interior High Finish 20 kolor biały RAL 9016 x 2 warstwy Kolorystyka urządzeń: Wszelkie urządzenia montowane na suficie podwieszanym: kamery, czujki, anteny, urządzenia klimatyzacyjne sufitowe itp. dostarczyć w kolorze białym RAL Istniejące urządzenia jeśli wymagane malować farbami: a. grunt przyczepnościowy Fix Primer 1x warstwa, b. farba Interior High Finish 20 kolor biały RAL 9016 x 2 warstwy. Uwaga! Nie malować przewodów i urządzeń instalacji DSO i SAP oraz innych jeżeli nie dopuszczają tego przepisy Oświetlenie Oświetlenie sali sprzedaży, korytarza, pokoju kierownika stanowią lampy :

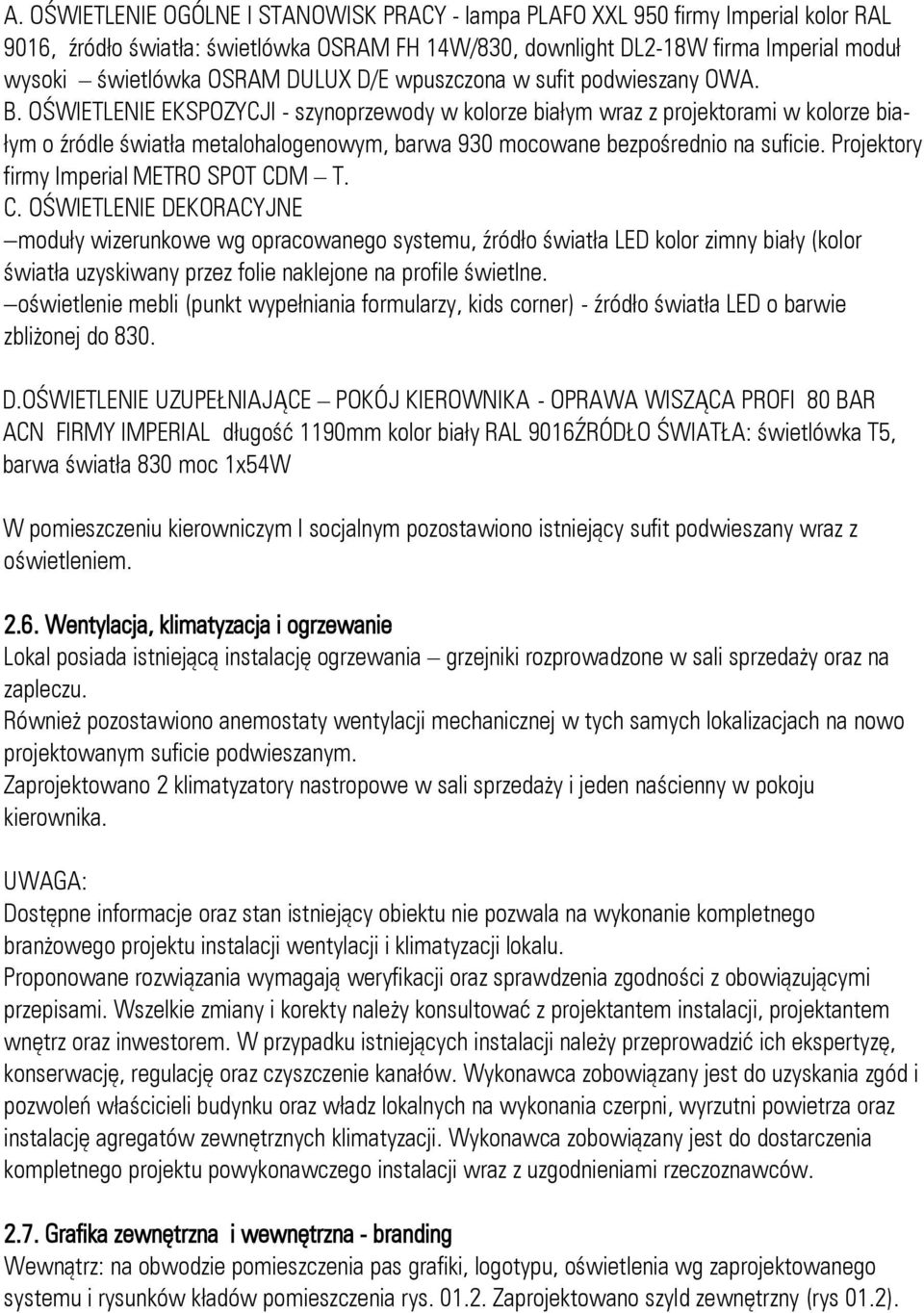

12 A. OŚWIETLENIE OGÓLNE I STANOWISK PRACY - lampa PLAFO XXL 950 firmy Imperial kolor RAL 9016, źródło światła: świetlówka OSRAM FH 14W/830, downlight DL2-18W firma Imperial moduł wysoki świetlówka OSRAM DULUX D/E wpuszczona w sufit podwieszany OWA. B. OŚWIETLENIE EKSPOZYCJI - szynoprzewody w kolorze białym wraz z projektorami w kolorze białym o źródle światła metalohalogenowym, barwa 930 mocowane bezpośrednio na suficie. Projektory firmy Imperial METRO SPOT CDM T. C. OŚWIETLENIE DEKORACYJNE moduły wizerunkowe wg opracowanego systemu, źródło światła LED kolor zimny biały (kolor światła uzyskiwany przez folie naklejone na profile świetlne. oświetlenie mebli (punkt wypełniania formularzy, kids corner) - źródło światła LED o barwie zbliżonej do 830. D.OŚWIETLENIE UZUPEŁNIAJĄCE POKÓJ KIEROWNIKA - OPRAWA WISZĄCA PROFI 80 BAR ACN FIRMY IMPERIAL długość 1190mm kolor biały RAL 9016ŹRÓDŁO ŚWIATŁA: świetlówka T5, barwa światła 830 moc 1x54W W pomieszczeniu kierowniczym I socjalnym pozostawiono istniejący sufit podwieszany wraz z oświetleniem Wentylacja, klimatyzacja i ogrzewanie Lokal posiada istniejącą instalację ogrzewania grzejniki rozprowadzone w sali sprzedaży oraz na zapleczu. Również pozostawiono anemostaty wentylacji mechanicznej w tych samych lokalizacjach na nowo projektowanym suficie podwieszanym. Zaprojektowano 2 klimatyzatory nastropowe w sali sprzedaży i jeden naścienny w pokoju kierownika. UWAGA: Dostępne informacje oraz stan istniejący obiektu nie pozwala na wykonanie kompletnego branżowego projektu instalacji wentylacji i klimatyzacji lokalu. Proponowane rozwiązania wymagają weryfikacji oraz sprawdzenia zgodności z obowiązującymi przepisami. Wszelkie zmiany i korekty należy konsultować z projektantem instalacji, projektantem wnętrz oraz inwestorem. W przypadku istniejących instalacji należy przeprowadzić ich ekspertyzę, konserwację, regulację oraz czyszczenie kanałów. Wykonawca zobowiązany jest do uzyskania zgód i pozwoleń właścicieli budynku oraz władz lokalnych na wykonania czerpni, wyrzutni powietrza oraz instalację agregatów zewnętrznych klimatyzacji. Wykonawca zobowiązany jest do dostarczenia kompletnego projektu powykonawczego instalacji wraz z uzgodnieniami rzeczoznawców Grafika zewnętrzna i wewnętrzna - branding Wewnątrz: na obwodzie pomieszczenia pas grafiki, logotypu, oświetlenia wg zaprojektowanego systemu i rysunków kładów pomieszczenia rys Zaprojektowano szyld zewnętrzny (rys 01.2).

13 2.8. Media Projekt instalacji elektrycznej, alarmowej, komputerowej, telefonicznej, nagłośnienia, systemu kolejkowego Qumatic, oraz innych wymaganych przez inwestora, wykonać wg wytycznych. Na pierwszym piętrze, przy klatce schodowej zlokalizowano istniejącą serwerownię. Na zapleczu rozdzielnia elektryczna oraz liczniki prądu Lokalizacja gniazd telefonicznych: Gniazdo (gniazda) telefoniczne zlokalizowane na ścianach Meble Wyposażenie salonu sprzedaży PGE S.A. stanowią: Meble ekspozycyjne (informacje) - w/g rysunków - wykonane z płyt meblowych, wiórowych laminowanych laminatem typu solid ( o jednorodnym kolorze w całym przekroju ) o matowej fakturze w kolorze białym - fronty, niebieskim - boki. Stanowiska obsługi klienta o standardowej wysokości wykonane z płyt wiórowych oraz laminowanych laminatem typu solid ( o jednorodnym kolorze w całym przekroju ) o matowej fakturze w kolorze białym korpus, w kolorze pomarańczowym wnęka na ulotki. Stanowisko do wypełniania formularzy z płyt wiórowych oraz laminowanych laminatem typu solid ( o jednorodnym kolorze w całym przekroju ) o matowej fakturze w kolorze białym korpus, w kolorze czerwonym i niebieskim wnęki na formularze, w kolorze szarym wewnętrzna strona mebla. Mebel " kids corner " wykonany z wielowarstwowej płyty aluminiowej typu Dibond, lakierowanej na kolor biały - obudowa oraz płyt wiórowych laminowanych laminatem o matowej fakturze w kolorze pomarańczowym, niebieskim i czerwonym tarcze obrotowe. Wewnętrzne panele brandingowe wykonane z wielowarstwowej płyty aluminiowej typu Dibond, lakierowanej na kolor biały, z płyty wiórowej melaminowanej w kolorze białym z nadrukiem solwentowym oraz z płyty wiórowej fornirowanej fornirem brzozowym. Pomocniki wykonane z płyty wiórowej melaminowanej w kolorze białym korpus, wiórowych laminowanych laminatem typu solid ( o jednorodnym kolorze w całym przekroju ) o matowej fakturze w kolorze białym - blaty oraz z płyty wiórowej fornirowanej fornirem brzozowym - podstawy. Parawany wykonane z płyt wiórowych laminowanych laminatem typu solid ( o jednorodnym kolorze w całym przekroju ) o matowej fakturze w kolorze szarym, szarobeżowym i czerwonym (krawędź) oraz z płyty wiórowej fornirowanej fornirem brzozowym. Siedziska klientów oraz siedziska strefy oczekiwania z tworzywa sztucznego w kolorze białym i czerwonym ROLETY W sali sprzedaży stosuje się 2 rolety materiałowe - panelowe tzw. panel tracki. Panel Tracki firmy Anwis: 1)szyna 2-torowa o długości 1594 cm, 16 szt. paneli z tkaniny o wymiarach 105 x 294 cm. 2)szyna 2-torowa o długości 698 cm, 7 szt. paneli z tkaniny o wymiarach 105 x 294 cm.

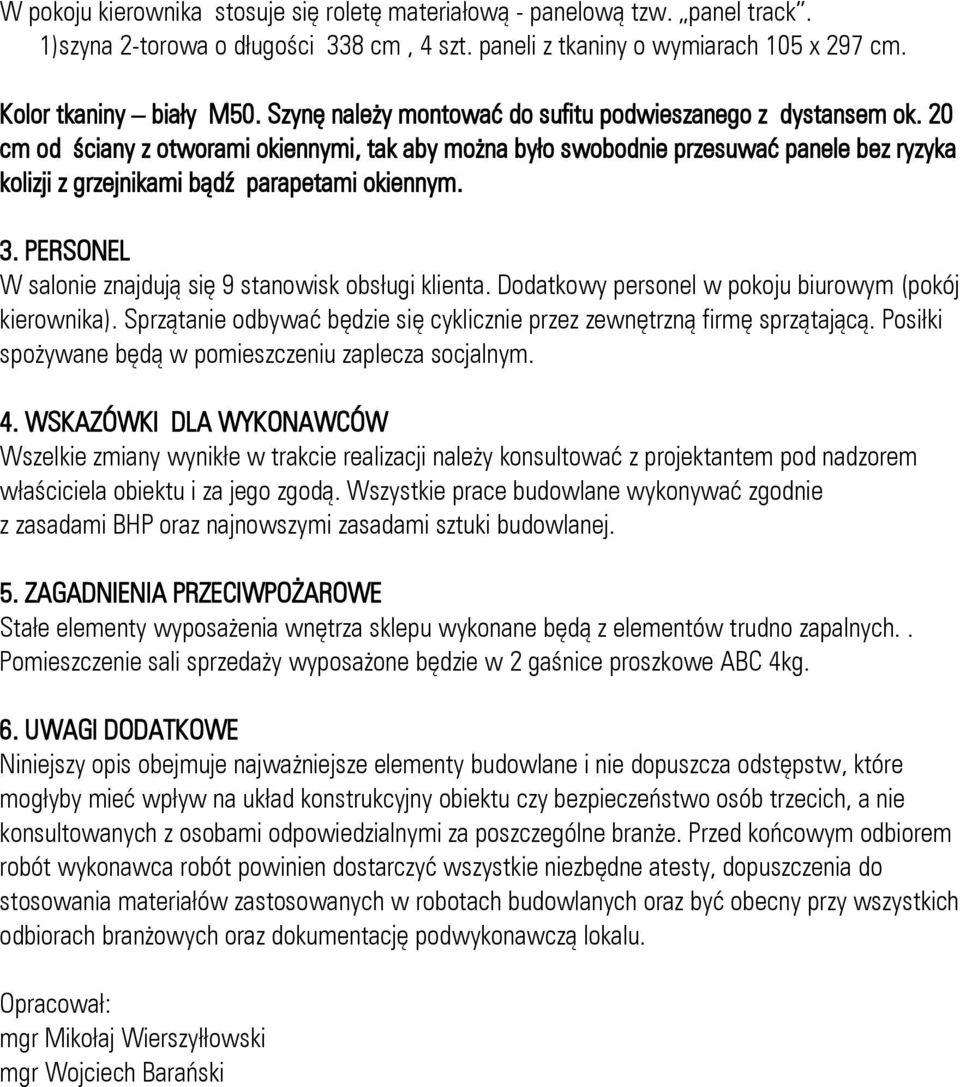

14 W pokoju kierownika stosuje się roletę materiałową - panelową tzw. panel track. 1)szyna 2-torowa o długości 338 cm, 4 szt. paneli z tkaniny o wymiarach 105 x 297 cm. Kolor tkaniny biały M50. Szynę należy montować do sufitu podwieszanego z dystansem ok. 20 cm od ściany z otworami okiennymi, tak aby można było swobodnie przesuwać panele bez ryzyka kolizji z grzejnikami bądź parapetami okiennym. 3. PERSONEL W salonie znajdują się 9 stanowisk obsługi klienta. Dodatkowy personel w pokoju biurowym (pokój kierownika). Sprzątanie odbywać będzie się cyklicznie przez zewnętrzną firmę sprzątającą. Posiłki spożywane będą w pomieszczeniu zaplecza socjalnym. 4. WSKAZÓWKI DLA WYKONAWCÓW Wszelkie zmiany wynikłe w trakcie realizacji należy konsultować z projektantem pod nadzorem właściciela obiektu i za jego zgodą. Wszystkie prace budowlane wykonywać zgodnie z zasadami BHP oraz najnowszymi zasadami sztuki budowlanej. 5. ZAGADNIENIA PRZECIWPOŻAROWE Stałe elementy wyposażenia wnętrza sklepu wykonane będą z elementów trudno zapalnych.. Pomieszczenie sali sprzedaży wyposażone będzie w 2 gaśnice proszkowe ABC 4kg. 6. UWAGI DODATKOWE Niniejszy opis obejmuje najważniejsze elementy budowlane i nie dopuszcza odstępstw, które mogłyby mieć wpływ na układ konstrukcyjny obiektu czy bezpieczeństwo osób trzecich, a nie konsultowanych z osobami odpowiedzialnymi za poszczególne branże. Przed końcowym odbiorem robót wykonawca robót powinien dostarczyć wszystkie niezbędne atesty, dopuszczenia do stosowania materiałów zastosowanych w robotach budowlanych oraz być obecny przy wszystkich odbiorach branżowych oraz dokumentację podwykonawczą lokalu. Opracował: mgr Mikołaj Wierszyłłowski mgr Wojciech Barański

15

16 UWAGA!!! Poniższe rysunki szyldu i elewacji są nieaktualne. Tablice informacyjne: PGE Dystrybucja S. A. i PGE Obrót S. A. znajdujące się na poniższych rysunkach oraz ich lokalizacja pozostają bez zmian. Aktualne rysunki szyldu uniwersalnego znajdują się na wizualizacjach na końcu projektu.

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33
