1 KATARZYNA WIERZBIŃSKA ARCHITEKT UL. WIERZBOWA 3/14, ŁÓDŹ NIP: REGON: PKOBP TEL.: Miejskie Centrum Medyczne "Widzew" w Łodzi Łódź, Al. Marsz. J. Piłsudskiego 157 P R O J E K T R E M O N T U - M O D E R N I Z A C J I P O M I E S Z C Z E Ń Korytarzy Poradni Okulistycznej, Stomatologii, toalet Miejskiego Centrum Medycznego przy Al. Piłsudskiego 157 w ramach zadania Budżet Obywatelski 2018/2019 MAJ 2019

2 Dokumentacja zawierać będzie projekt remontu wnętrz ww/w pomieszczeń w formie wizualizacji, opisu, kosztorysu i Szczegółowej Specyfikacji Technicznej. ZAWARTOŚĆ DOKUMENTACJI: - CZĘŚĆ 1 KORYTARZ OKULISTYKI I STOMATOLOGII - CZĘŚĆ 2 TOALETA NR 4 - CZĘŚĆ 3 TOALETA NR 5 1.Opis techniczny 1.1. KORYTARZ OKULISTYKI I STOMATOLOGII (CZĘŚĆ 1) Stan istniejący Korytarz prowadzący do Poradni Okulistyki i Stomatologii jest w chwili obecnej wydzielony aluminiowymi witrynami. Na posadzce została niedawno położona wykładzina pcv, która jest w bardzo dobrym stanie technicznym i spełnia wszystkie wymogi dla pomieszczeń użyteczności publicznej i służby zdrowia. Poza nowo położoną posadzką, pozostałe elementy wykończenia, w tym przede wszystkim ściany i sufity korytarza są w złym stanie technicznym i wymagają remontu. Elementem wymagającym zmiany jest ukrycie instalacji elektrycznej i komputerowej w ścianach poprzez wykucie odpowiednich bruzd na korytka elektryczne lub zabudowę gipsowo-kartonową; Remont korytarza Okulistyki i Stomatologii będzie obejmował następujący zakres robót: Wymiana stolarki drzwiowej, wg rys.a01, zachowując szerokość istniejących otworów drzwiowych nowe drzwi, zalecane POLSKONE IMPULS kolor Dąb Biały; Budowa, uzupełnienie i odnowienie podciągów oraz obudów wentylacji mechanicznej wg rysunków A01; Montaż obudów kaloryferów z blachy perforowanej; Wymiana wszystkich gniazd wtykowych; Wymiana wszystkich włączników, w tym przełożenie włącznika z obudowy grzejnika na ścianę zgodnie z rysunkami A01; Wymiana istniejących kratek wentylacyjnych na nowe w kolorach zbliżonych do kolorów ścian na których się znajdują; Wykonanie gładzi gipsowych ścian i sufitów; Malowanie ścian i sufitów w kolorach: sufity, ściany biały np.: NCS S 0300-N, podciągi niebieski NCSS 4030-R80B (alternatywnie NCSS 3030-R80B) lub pomarańczowy NCSS 1060-Y30R (alternatywnie NCSS 1060-Y20R) - rozmieszczenie kolorów ścian zgodnie z rysunkiem A01, oraz wizualizacjami;

3 1.2. (CZĘŚĆ 2) TOALETA NR 4 Stan istniejący Toaleta dla pacjentów na piętrze jest w bardzo złym stanie technicznym i wymaga remontu w zakresie: Skucie istniejącej posadzki; Skucie glazury ze ścian toalety; Położenie nowej posadzki; Położenie glazury na ścianach do wysokości h=200cm Montaż geberitu z miską ustępową 2 szt.; Montaż nowej umywalki 1szt.; Montaż sufitu podwieszanego gipsowo-kartonowego h=250cm; Obudowa rur pod sufitem gipsowo-kartonowa Montaż opraw nasufitowych typu LED 2 szt. Wymiana wszystkich gniazd wtykowych; Wymiana wszystkich włączników; Malowanie ścian i sufitów w kolorach: sufity, ściany biały np.: NCS S 0300-N, Wymiana stolarki drzwiowej zalecane POLSKONE IMPULS kolor Dąb Biały -2szt. 80/200 (L+P); 1.3. (CZĘŚĆ 3) TOALETA NR 5 Stan istniejący Toaleta dla pacjentów na piętrze jest w bardzo złym stanie technicznym i wymaga remontu w zakresie: Skucie istniejącej posadzki; Skucie glazury ze ścian toalety; Położenie nowej posadzki; Położenie glazury na ścianach do wysokości h=200cm Montaż geberitu z miską ustępową 2 szt.; Montaż nowej umywalki 1szt.; Montaż sufitu podwieszanego gipsowo-kartonowego h=250cm; Obudowa rur pod sufitem gipsowo-kartonowa Montaż opraw nasufitowych typu LED 2 szt. Wymiana wszystkich gniazd wtykowych; Wymiana wszystkich włączników; Malowanie ścian i sufitów w kolorach: sufity, ściany biały np.: NCS S 0300-N, Wymiana stolarki drzwiowej zalecane POLSKONE IMPULS kolor Dąb Biały -2szt. 80/200 (L+P);

4 2. CZĘŚĆ RYSUNKOWA Rys.A00 - Inwentaryzacja 1:100 Rys.A01 - Korytarz Okulistyki i Stomatologii 1:100 Rys.A02 Toalety 1: WIZUALIZACJE 3.1. Wizualizacje KORYTARZ OKULISTYKI I STOMATOLOGII 4. KOSZTORYS 5.SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA

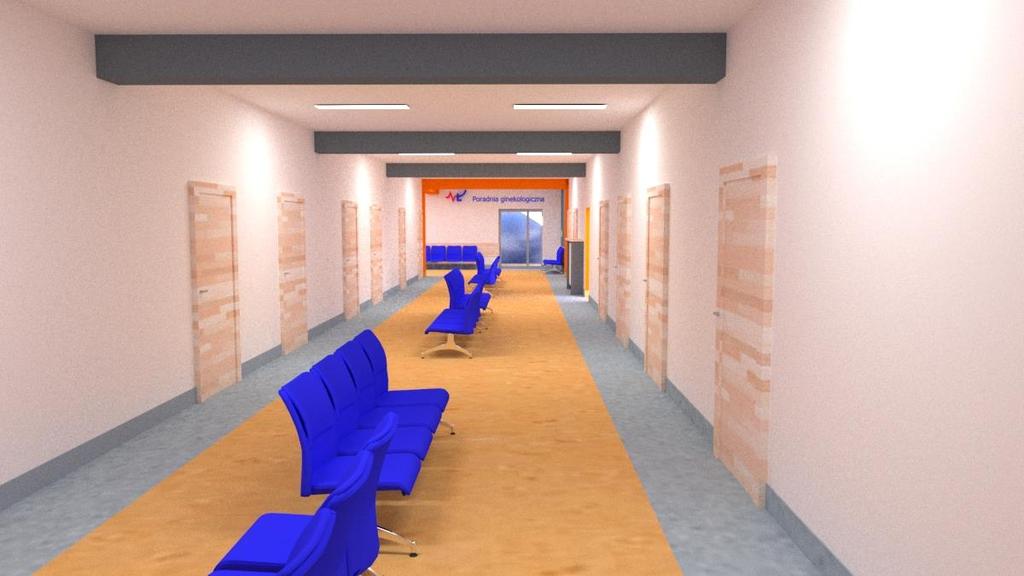

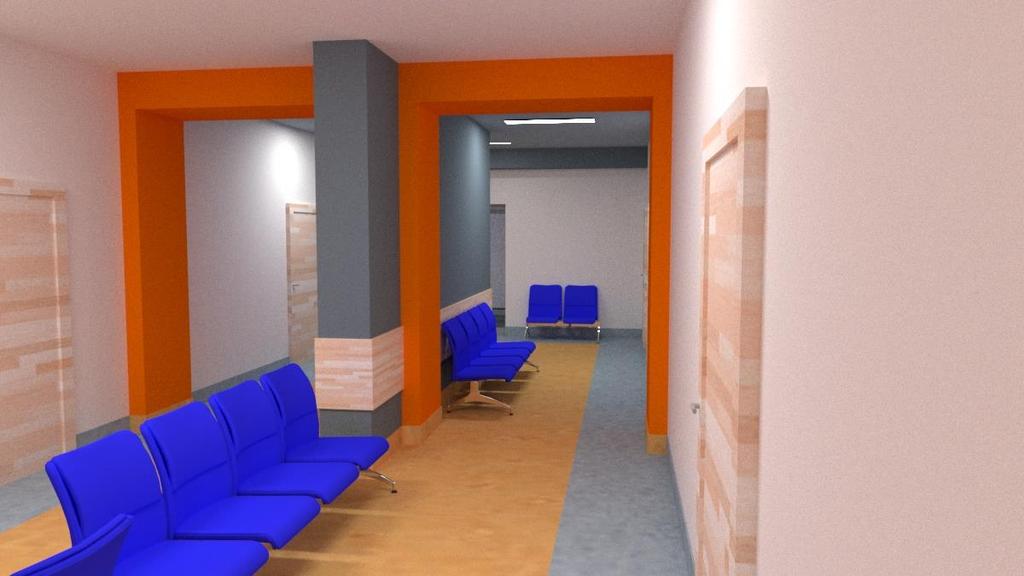

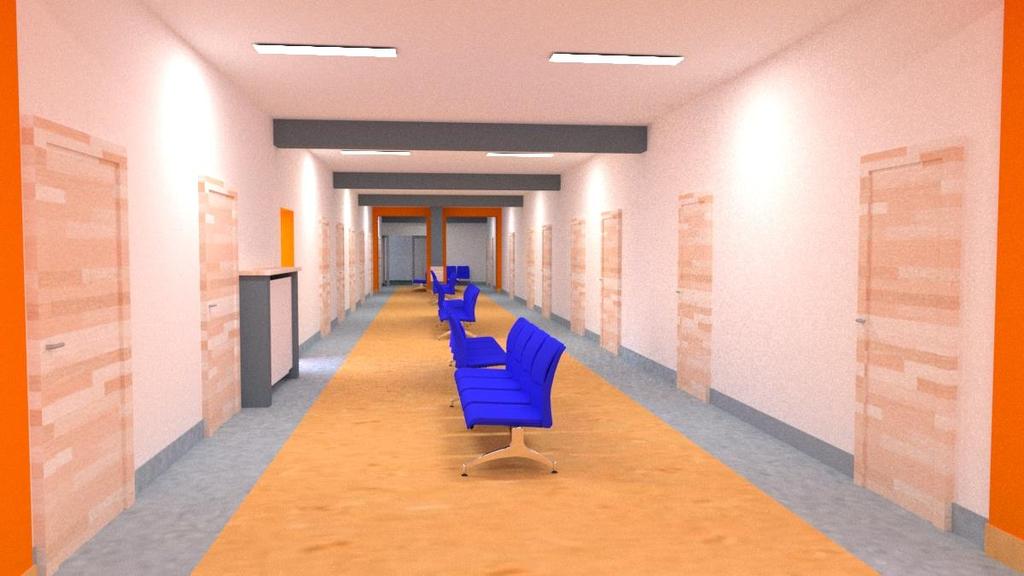

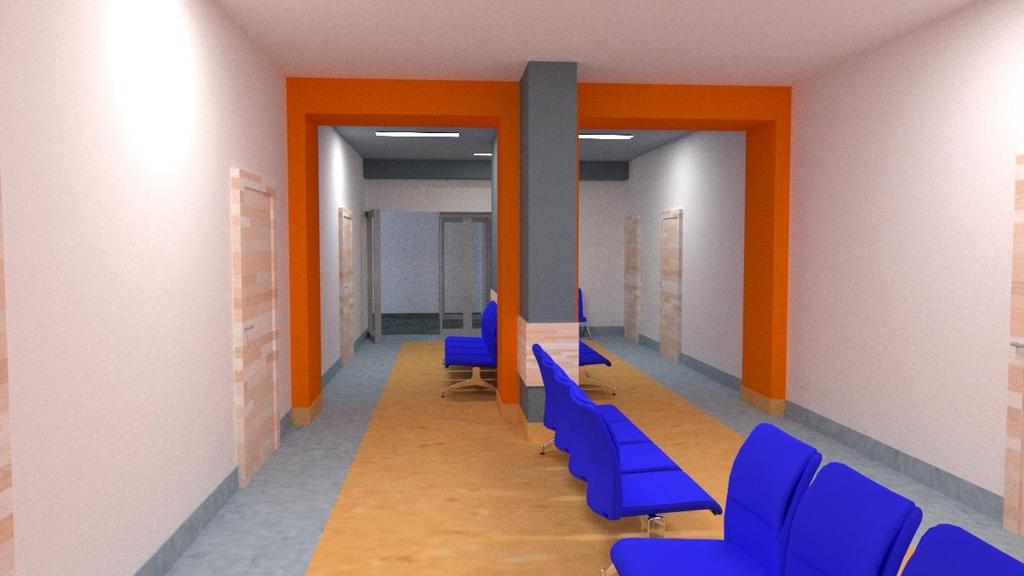

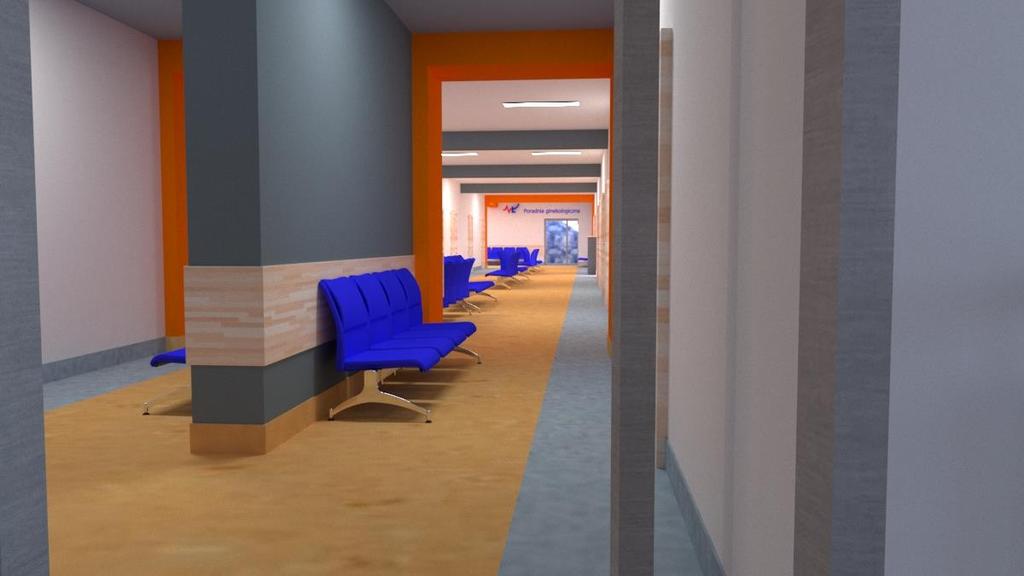

5 KORYTARZ OKULISTYKI I STOMATOLOGII

6

7

8

9

10

11

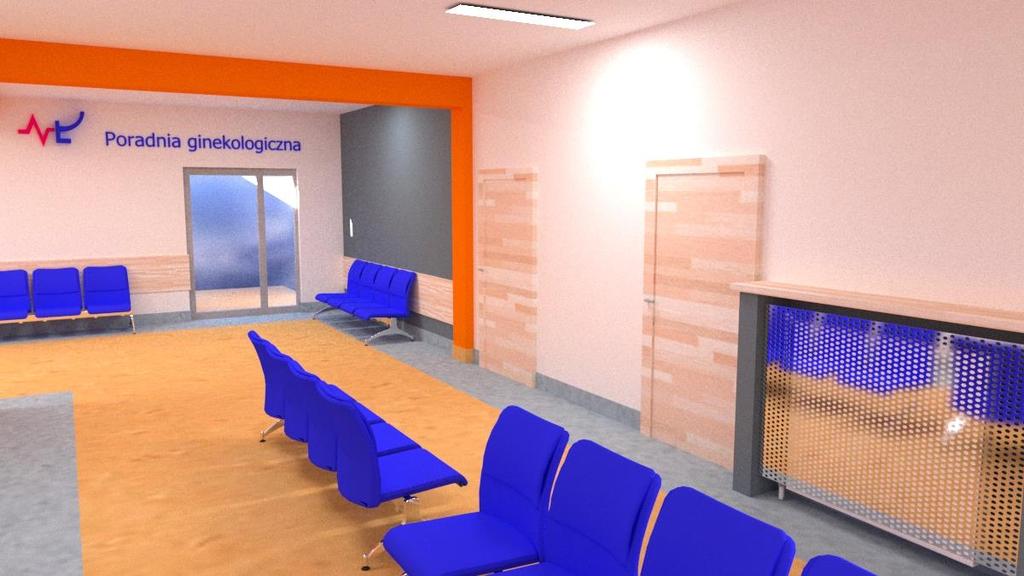

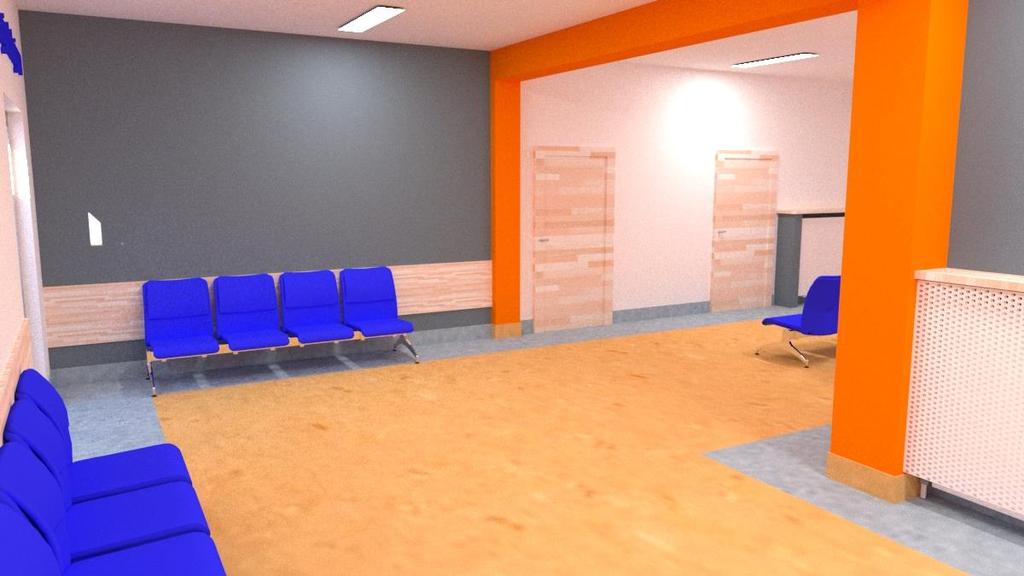

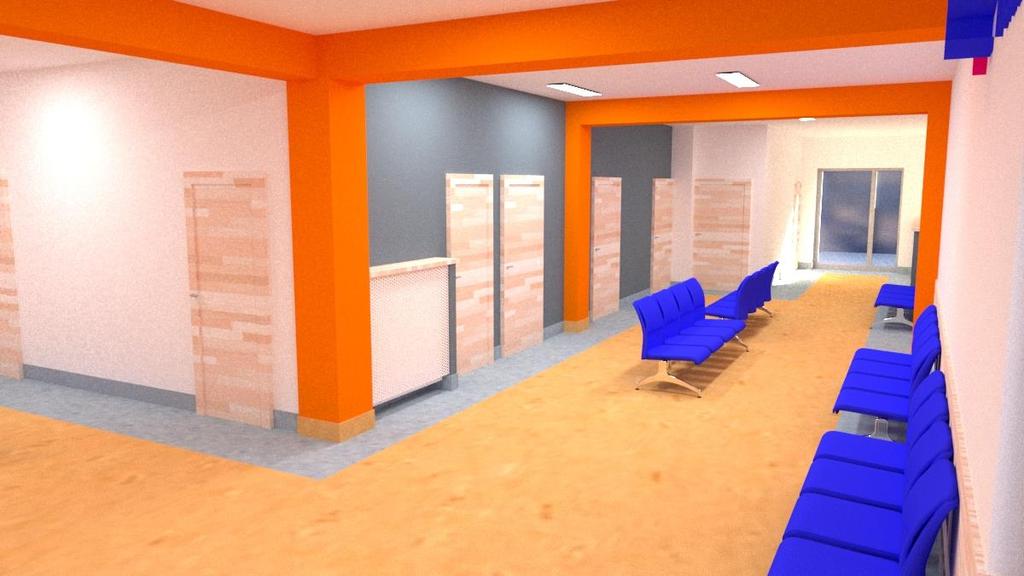

12 KORYTARZ STOMATOLOGII

13

14 Opracowała: mgr inż. arch. Katarzyna Wierzbińska Durma
