1 Wytwórnie asfaltów modyfikowanych polimerem oraz emulsji bitumicznych produkcji MASSENZA II Ogólnopolskim Forum Specjalistycznym "Asfalty w d ugowiecznych nawierzchniach drogowych - ASFALTY 2018 Kraków, 7-8 marca 2018 r. MASSENZA SRL

2 Asfalt modyfikowany polimerem Czę ć 1

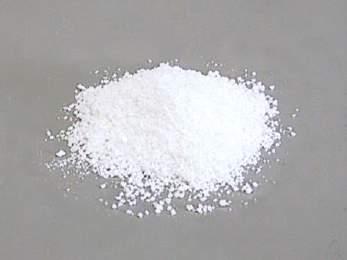

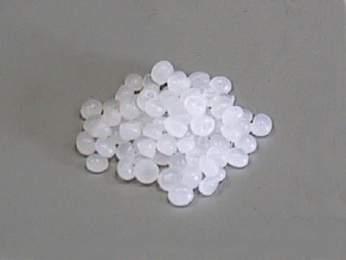

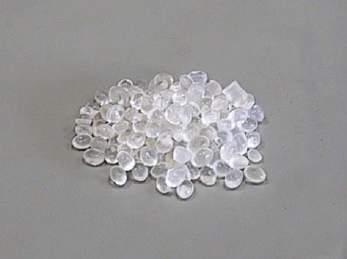

3 POLIMERY: Jak to wygl da? Granulat SBS EVA PE Proszek Okruchy SBS SBS

4 POLIMEROASFALT (PMB): 1. Bitum jest "ZMODYFIKOWANY", gdy jego wła ciwo ci reologiczne i inne jego wła ciwo ci można porównać z wła ciwo ciami modyfikuj cego polimeru. 2. Nie wszystkie polimery s ODPOWIEDNIE dla danego bitumu (i odwrotnie!). 3. Istotnym aspektem jest KOMPATYBILNO Ć mi dzy bitumem a polimerem.

5 POLIMEROASFALT (PMB): 4. NAJLEPSZ DYSPERSJ (HOMOGENIZACJ ) bitumu i polimeru można uzyskać tylko w młynie cinaj cym (Hihg Share Mill)

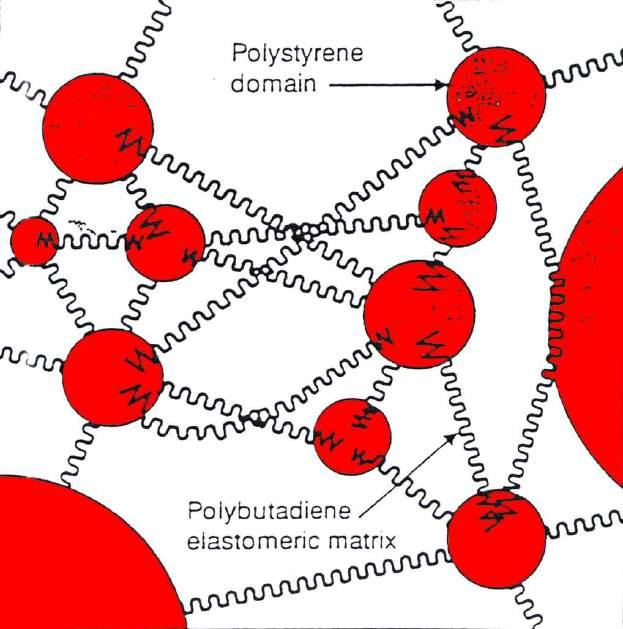

6 POLIMEROASFALTY (PMB): INTERAKCJA POLIMERU I ASFALTU SBS Trójwymiarowe sieciowanie polimeru SBS

7 PRODUKCJA PMB W RAFINERII I TERMINALU NA BUDOWIE

8 WYTWÓRNIE PMB WYTWÓRNIE STACJONARNE WYTWÓRNIE MOBILNE

9 SYSTEM PRODUKCYJNY PMB WYTWARZANIE CI GŁE PRODUKCJA PARTIAMI

10 SYSTEM PRODUKCYJNY PMB WYTWARZANIE CI GŁE PRODUKCJA PARTIAMI POJEDYNCZE PRZEJ CIE WIELOKROTNE PRZEJ CIE

11 PRODUKCJA PMB: JAK TO DZIAŁA 1-szy KROK Oddziaływanie MECHANICZNE w młynku Cięcie i mieszanie polimeru 2-gi KROK Działanie CHEMICZNE & TERMODYNAMICZNE zbiornik z mieszadłem DOJRZEWANIE POLIMERU

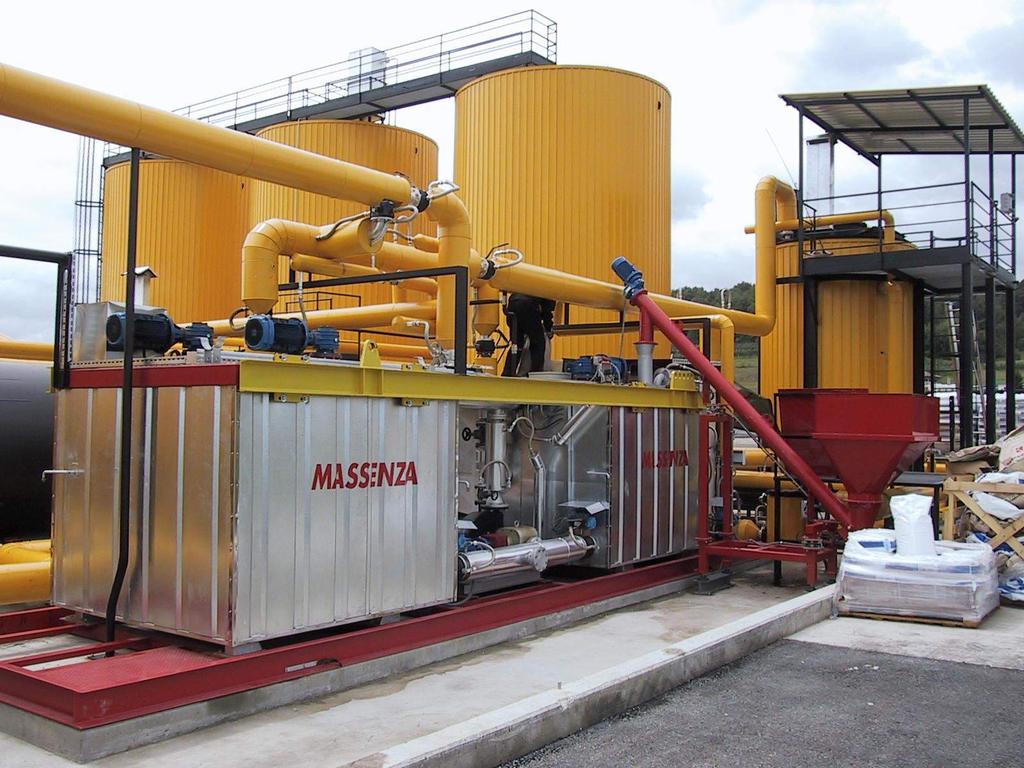

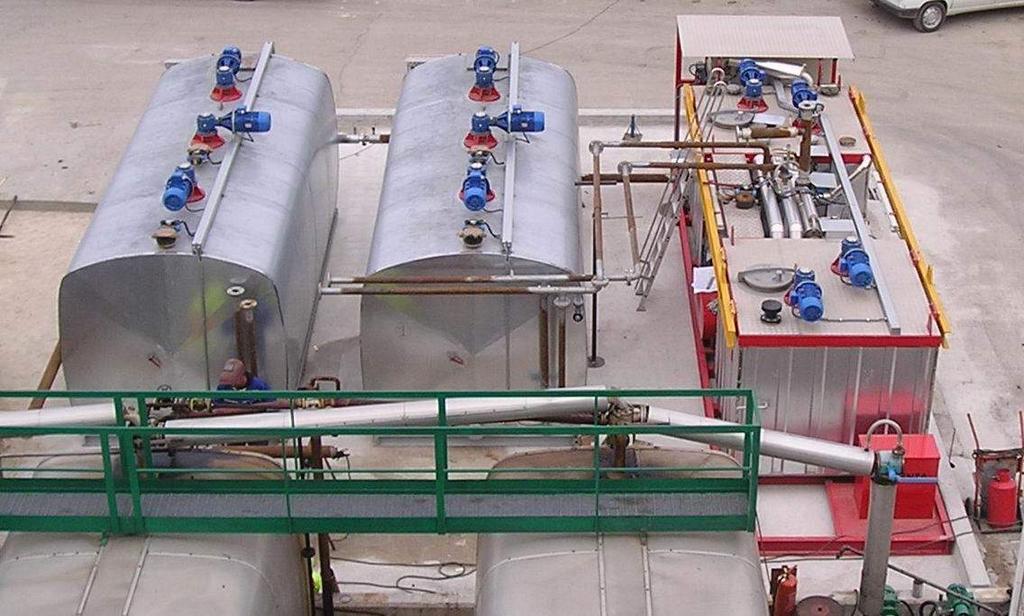

12 Wytwórnia PMB

13 PMB: PRODUKCJA CI GŁA CONTINUOUS PRODUKCJA MIX PRODUCTION CI GŁA PRODUKCJA PARTIAMI

14 PMB: PRODUKCJA CI GŁA ZBIORNIK POLIMERU DOZOWANIE ZBIORNIK PMB Z MIESZADŁAMI PREMIXER MŁYNEK ZBIORNIK PMB Z MIESZADŁAMI ZBIORNIK ASFALTU DOZOWANIE ZBIORNIK PMB Z MIESZADŁAMI

15 PMB: PRODUKCJA PARTIAMI PRODUKCJA CI GŁA CONTINUOUS PRODUKCJA BATCH MIX PRODUCTION PARTIAMI

16 PMB: PPRODUKCJA PARTIAMI ZBIORNIK POLIMERU MIKSER 1 ZBIORNIK ASFALTU MŁYNEK ZBIORNIK ASFALTU Z MIESZADŁAMI ZBIORNIK POLIMERU MIKSER 2 ZBIORNIK ASFALTU

17 PMB: SYSTEM WIELOPRZEJ CIOWY START ŁADOWANIA ASFALTU

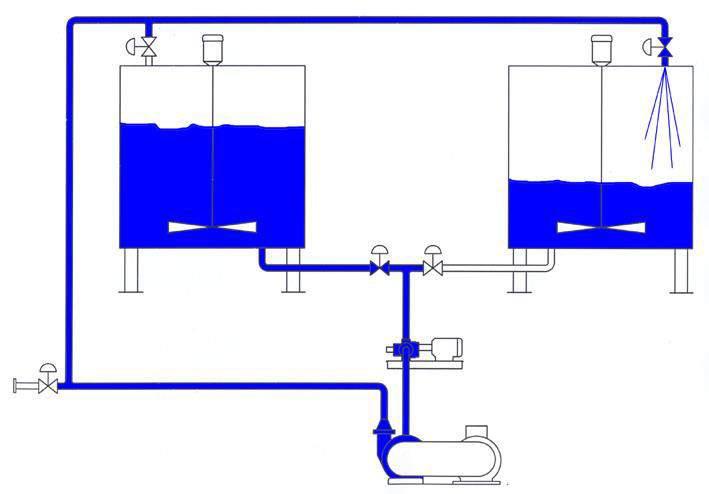

18 PMB: SYSTEM WIELOPRZEJ CIOWY ŁADOWANIE ASFALTU I POLIMERU

19 PMB: SYSTEM WIELOPRZEJ CIOWY MIESZANIE

20 PMB: SYSTEM WIELOPRZEJ CIOWY CYKL PRODUKCYJNY

21 PMB: SYSTEM WIELOPRZEJ CIOWY CYKL PRODUKCYJNY

22 PMB: SYSTEM WIELOPRZEJ CIOWY CYKL PRODUKCYJNY

23 PMB: SYSTEM WIELOPRZEJ CIOWY CYKL PRODUKCYJNY

24 PMB: SYSTEM WIELOPRZEJ CIOWY PRZEJ CIE KOŃCOWE I WYSŁANIE DO ZBIORNIKA

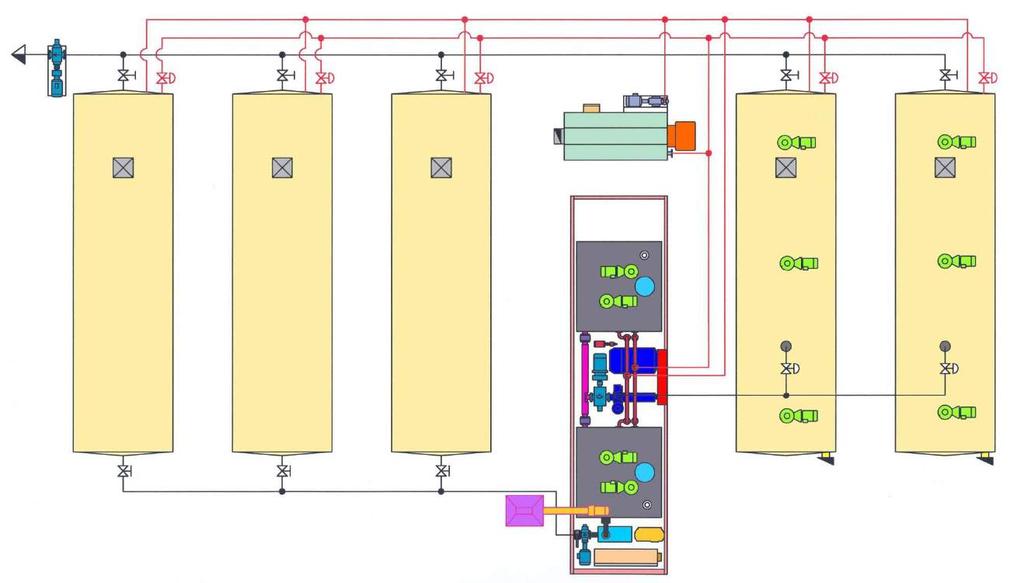

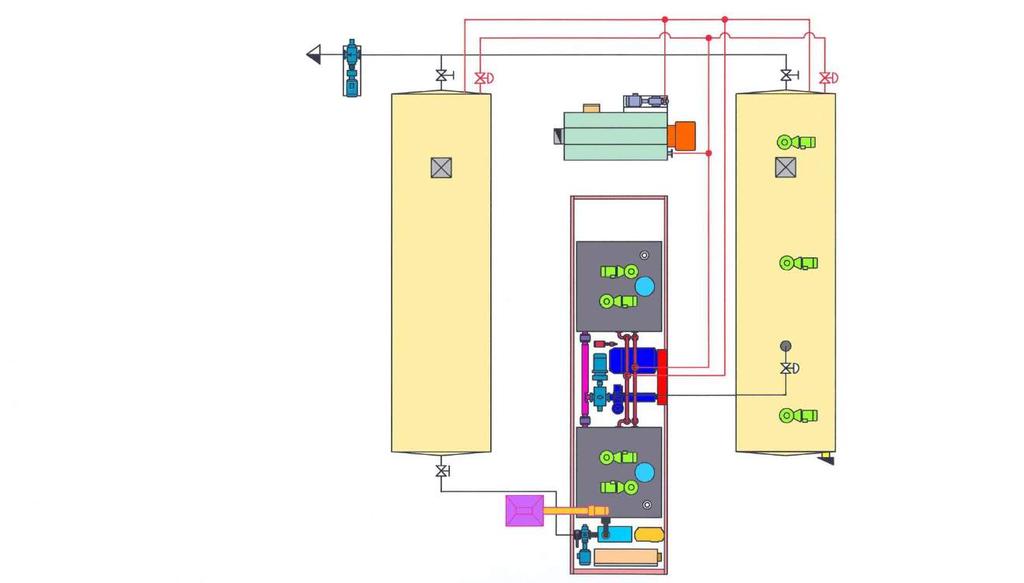

25 PRODUKCJA PMB: TYPOWY LAYOUT

26 PRODUKCJA PMB: TYPOWY LAYOUT

27 WIELOPRZEJ CIOWA WYTWÓRNIA PMB: ROZWI ZANIE NA KA DE POTRZEBY! WYBÓR POLIMERU SINGLE PASS MULTIPASS CZAS DOJRZEWANIA SINGLE PASS MULTIPASS KOMPATYBILNO Ć SINGLE PASS MULTIPASS ASFALTU WYDAJNO Ć SINGLE PASS MULTIPASS

28 Ponad 160 instalacji do produkcji PMB na całym wiecie 50% rynku w tego typu wytwórniach dla bran y drogowej

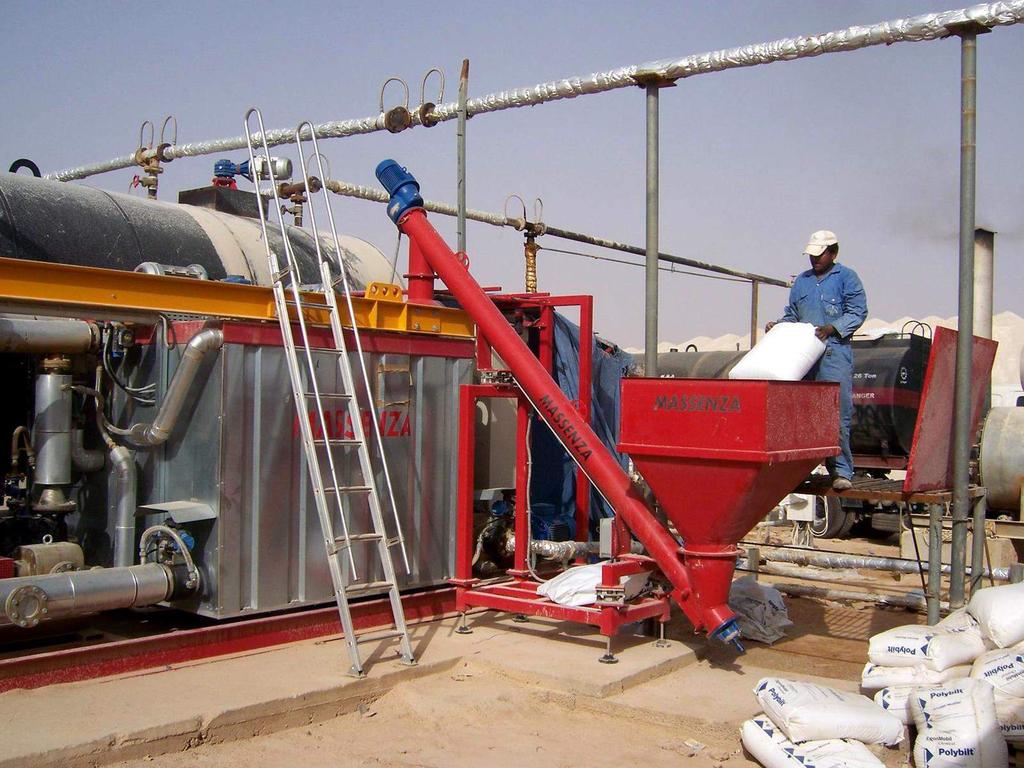

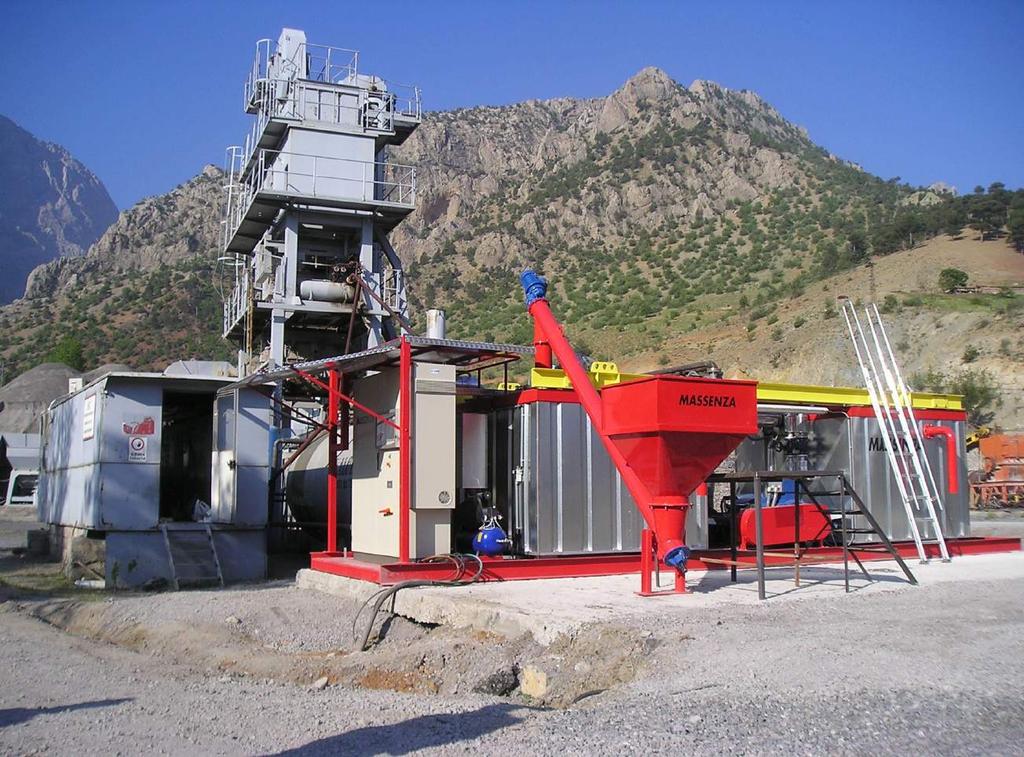

29 MONOMIX-S

30 MONOMIX-S: Parametry Wydajno ć: 5 10 ton/h Półautomatyczna obsługa (manualne zawory, brak Touch Screen) Rozwi zanie budżetowe Dostosowany dla mniejszych klientów (otaczarnie do 120 ton/h)

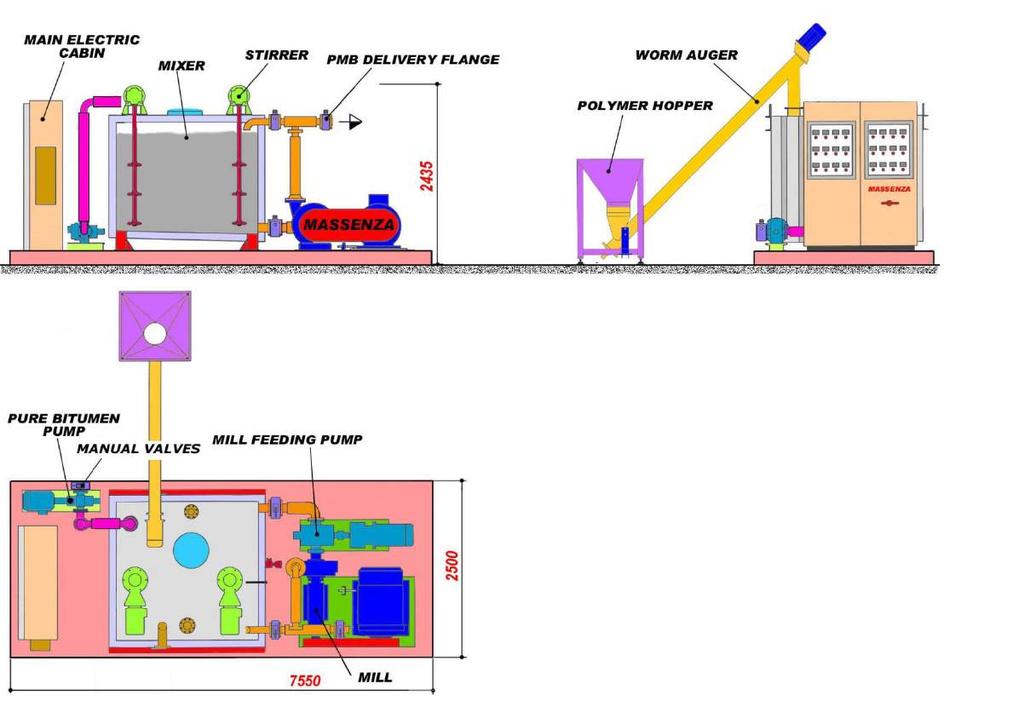

31 MONOMIX-S

32 MONOMIX-S FLOW DIAGRAM

33 CHALLENGER-S

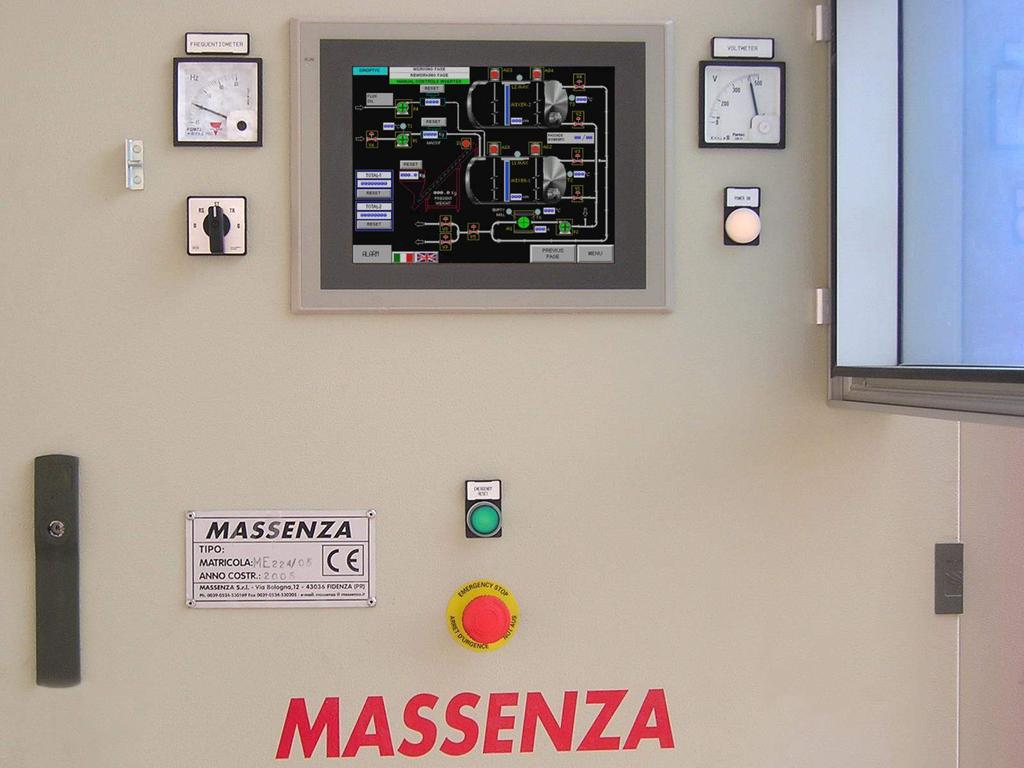

34 CHALLENGER-S: Parametry Wydajno ć: ton/h Automatyczna obsługa (pneumatyczne zawory, Touch Screen) Najcz ciej sprzedawany model Dostosowany dla dużych użytkowników i firm sprzedaj cych PMB

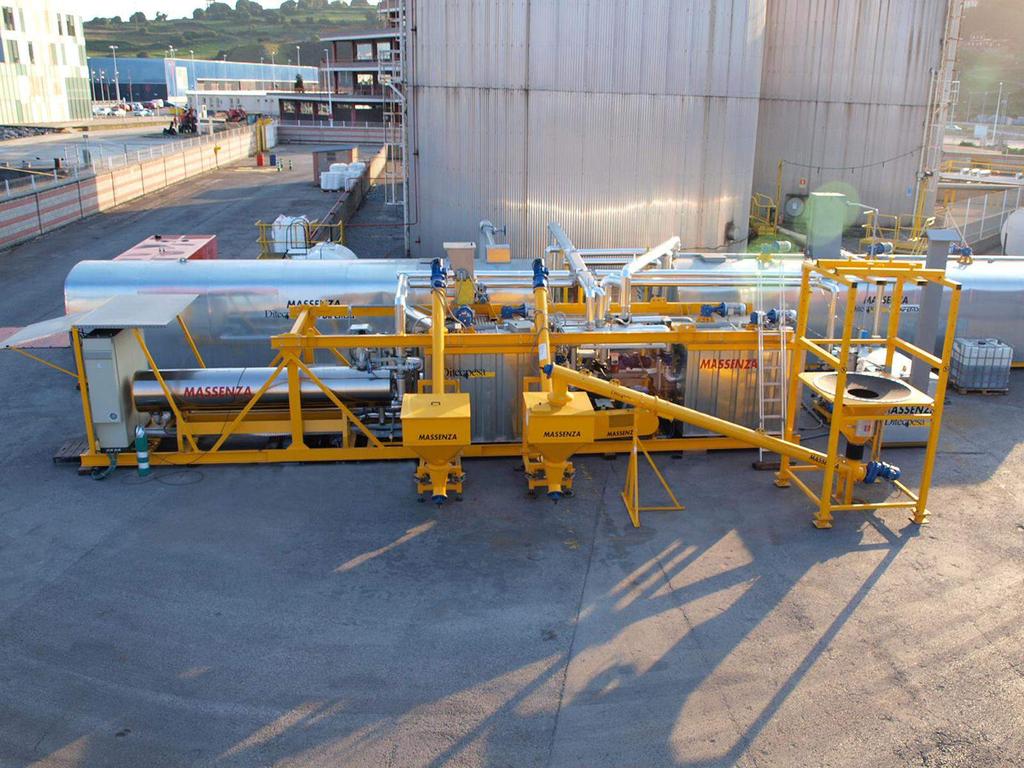

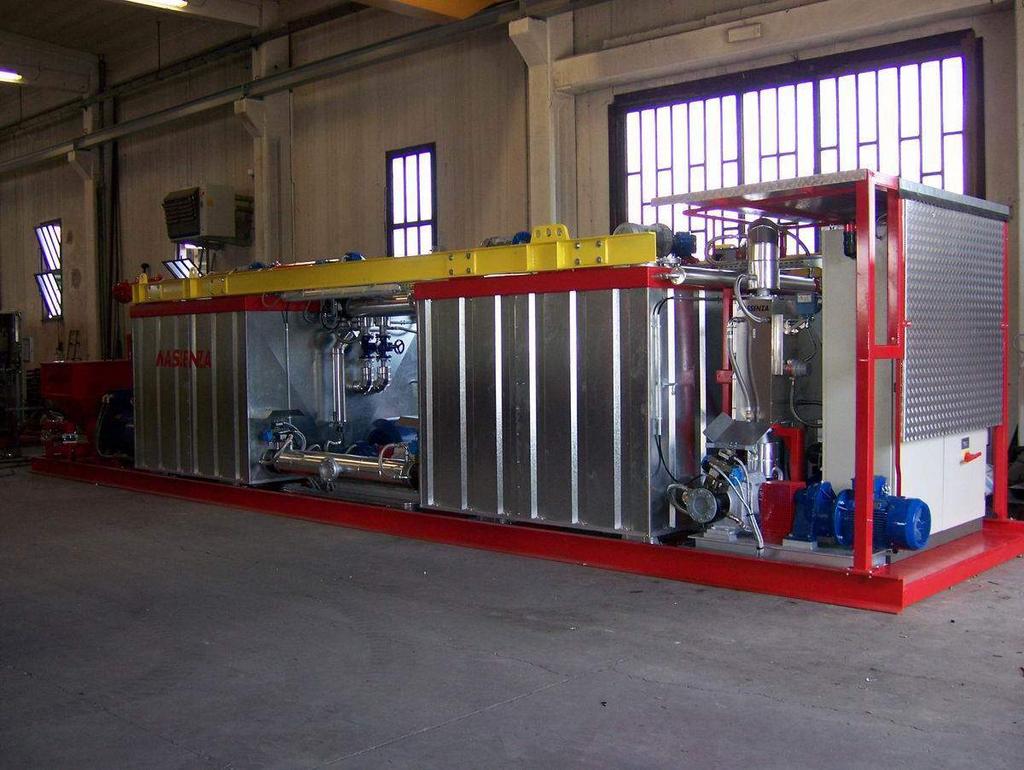

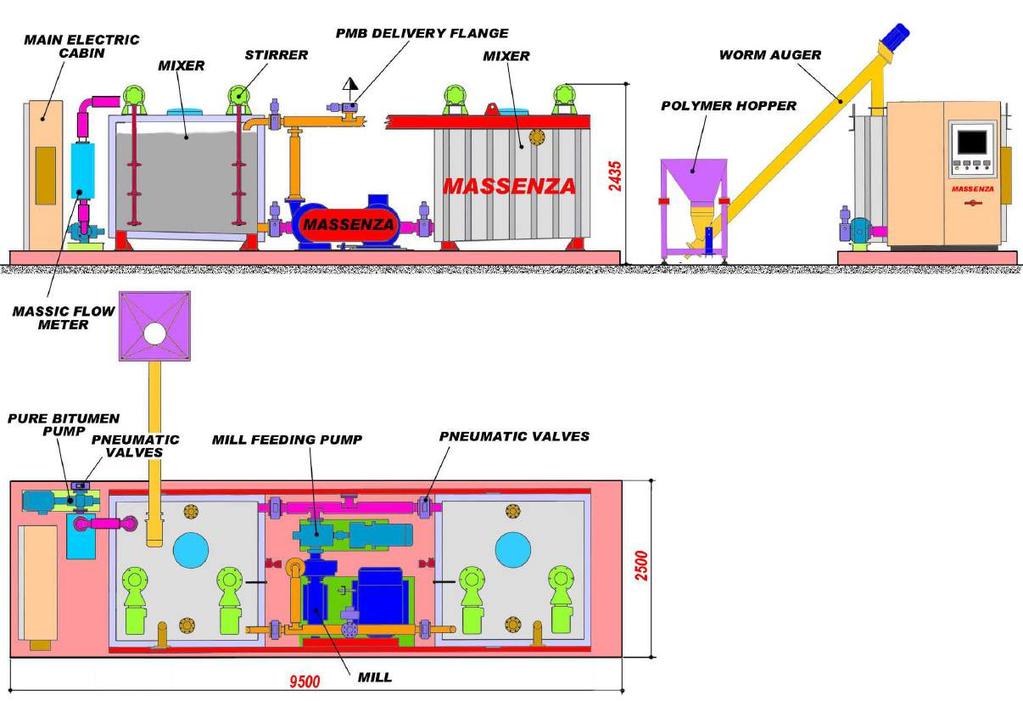

35 CHALLENGER-S

36 CHALLENGER-S FLOW DIAGRAM

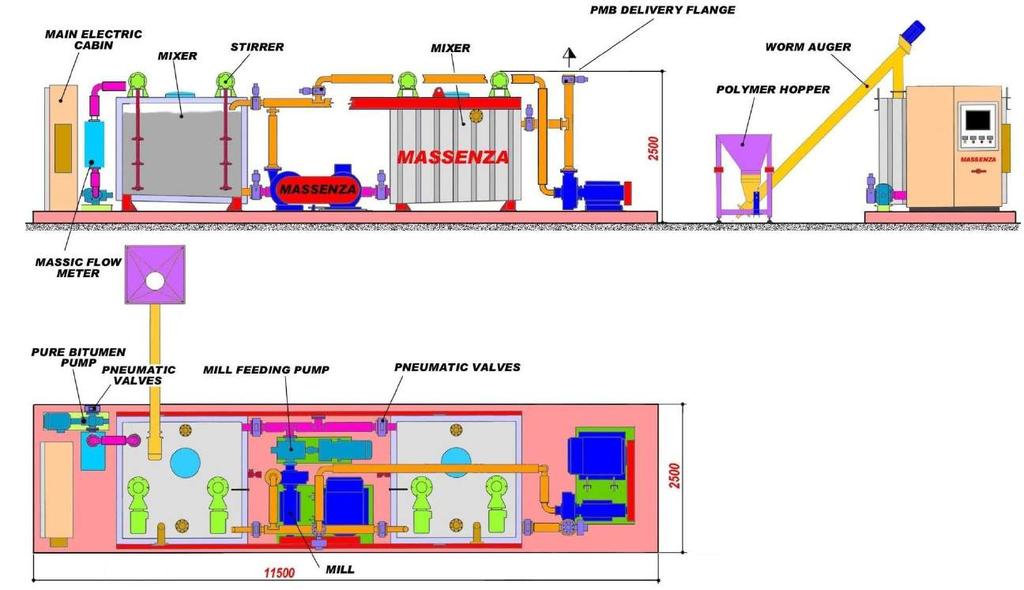

37 SUPERCHALLENGER-S

38 SUPERCHALLENGER-S: Parametry Wydajno ć: ton/h Dwa młynki dla umożliwienia podwójnego przej cia w każdym cyklu Pełna automatyka procesu Zaprojektowany dla dużych producentów oraz sprzedawców PMB

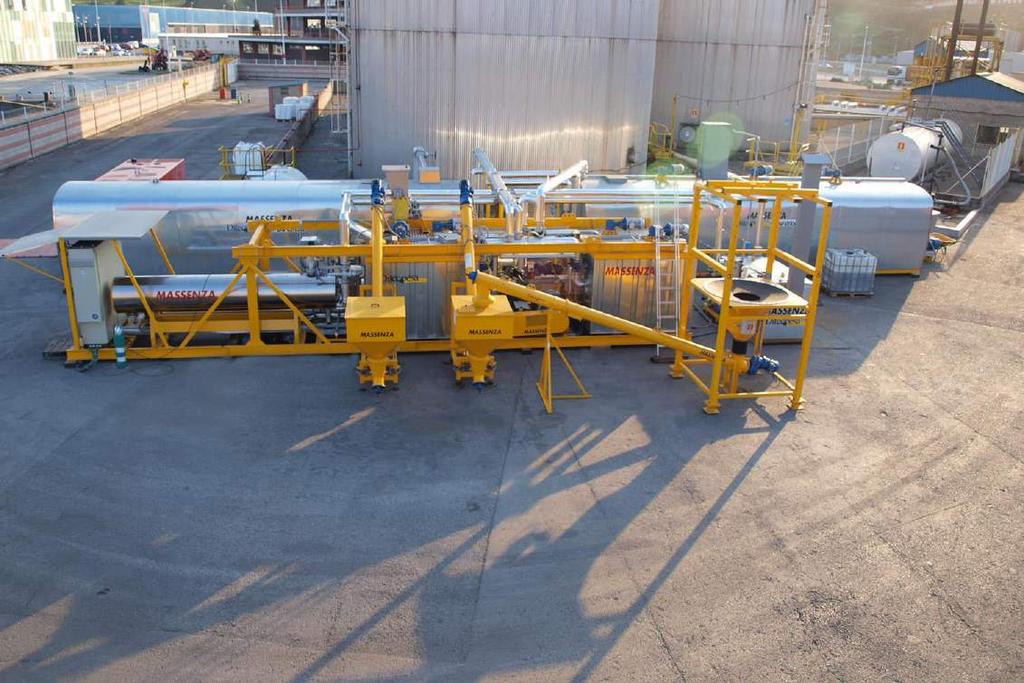

39 SUPERCHALLENGER-S

40 SUPERCHALLENGER-S FLOW DIAGRAM

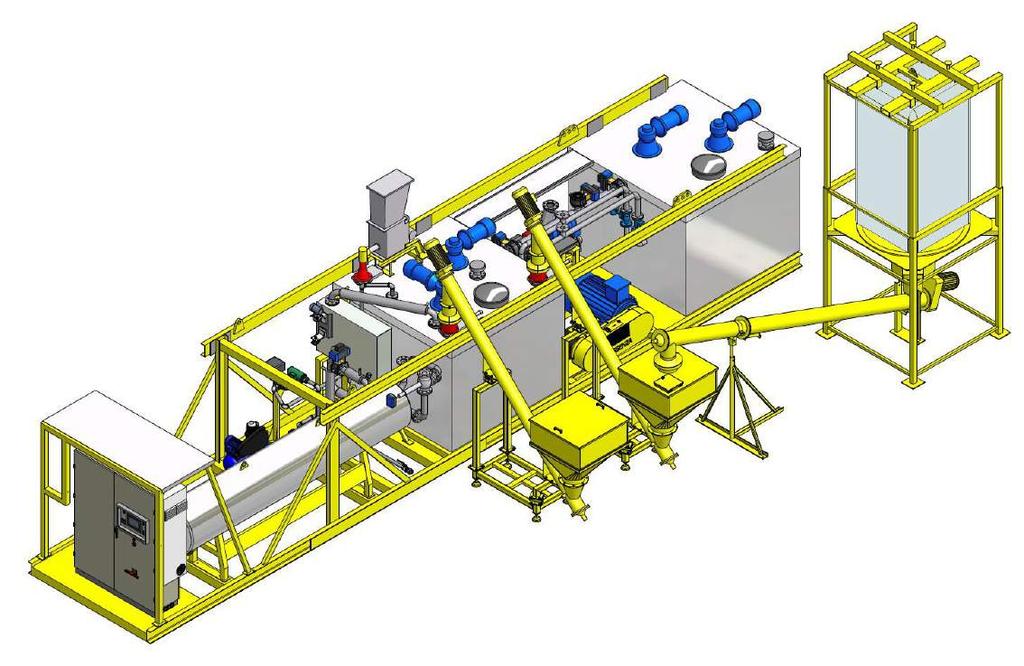

41 SUPERCHALLENGER-S CRMB

42 SUPERCHALLENGER-S CRMB: Parametry Wydajno ć: ton/h Dwa młynki dla umożliwienia podwójnego przej cia w każdym cyklu Pełna automatyka procesu Możliwo ć zarówno modyfikacji polimerem jak i gum

43 SUPERCHALLENGER-S CRMB

44 SUPERCHALLENGER-S CRMB

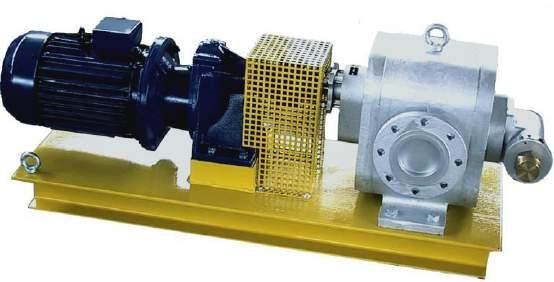

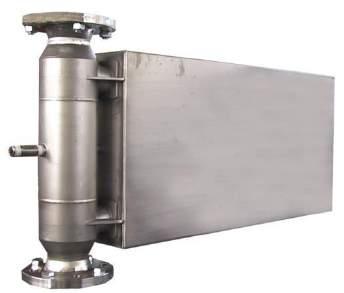

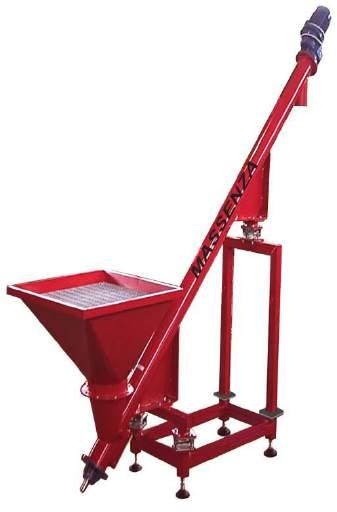

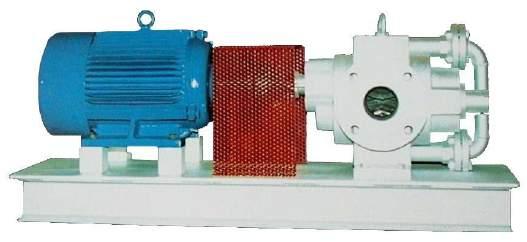

45 Najwy szej jako ci komponenty

46 SERCE WYTWÓRNI PMB

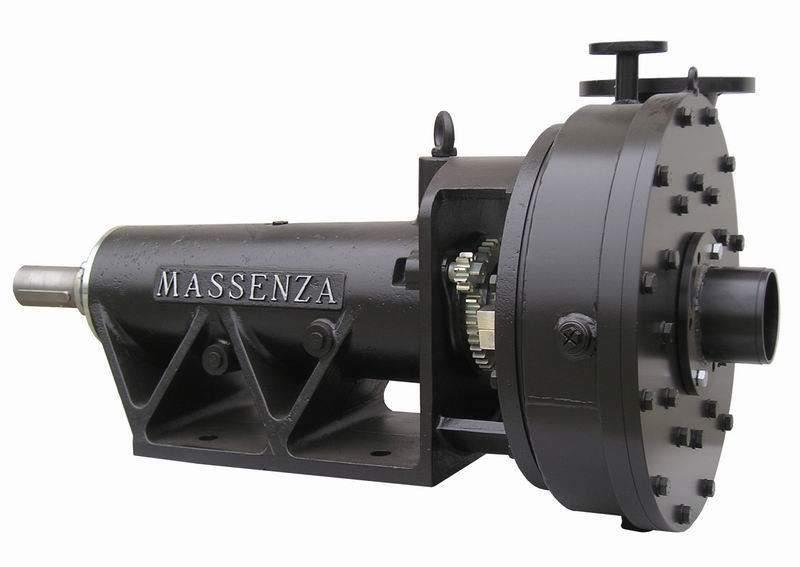

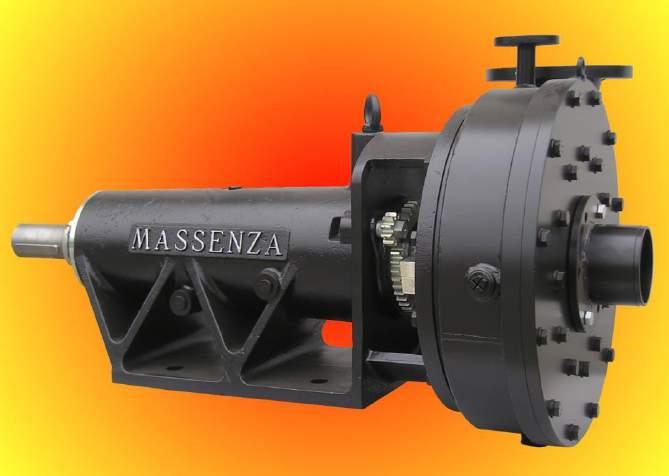

47 MŁYN MASSENZA

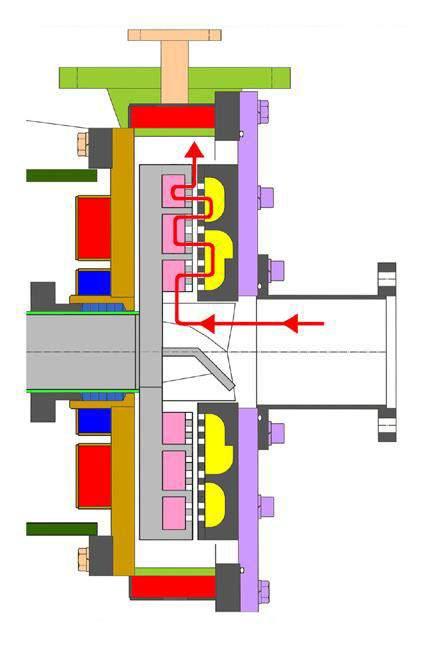

48 ZASADA DZIAŁANIA

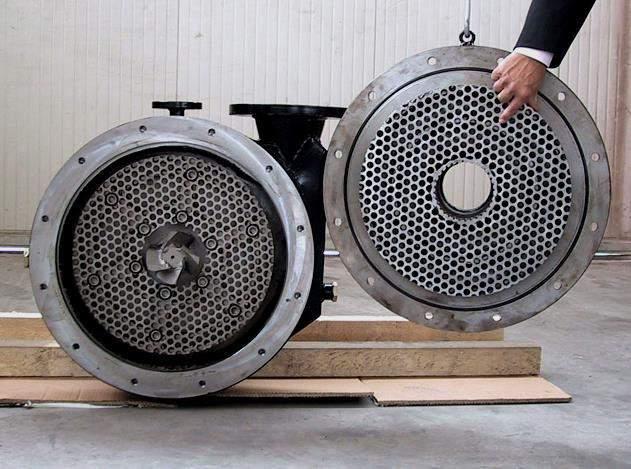

49 WIDOK W RODKU

50 ZMODYFOKOWANY MŁYN PMB 490-S Całkowicie przeprojektowane cz ci wewn trzne rotor i stator Zastosowane nowe materiały Zwi kszona wydajno ć o 40% Zredukowana liczba przej ć materiału przez młyn z 3-5 do 2-4

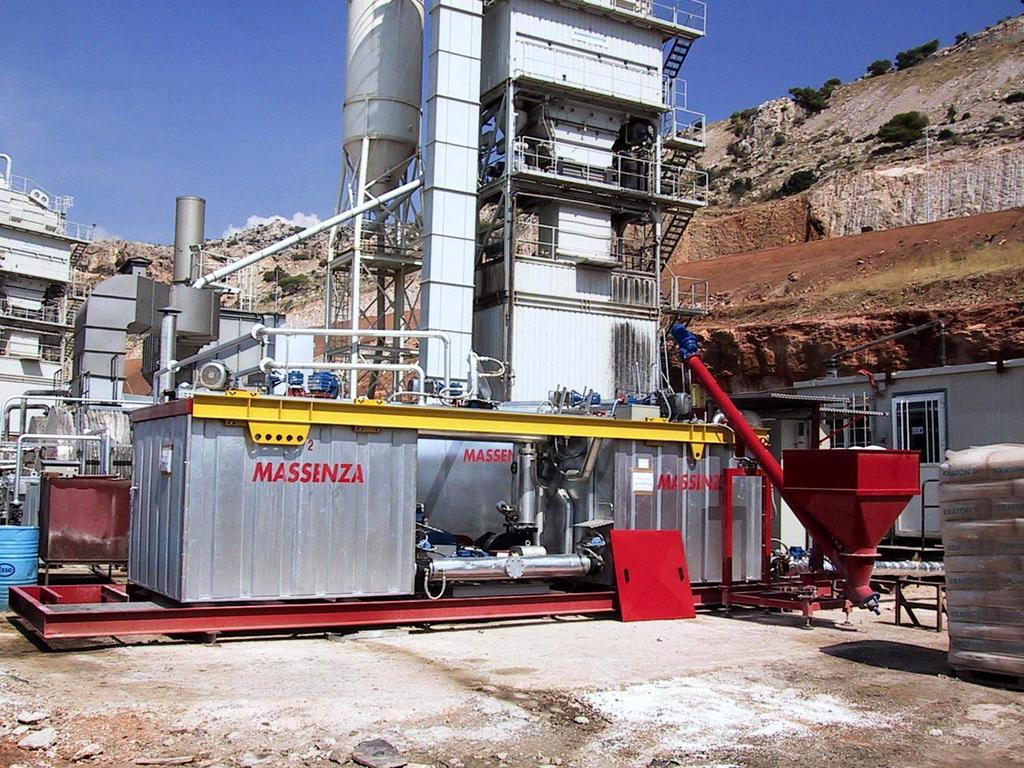

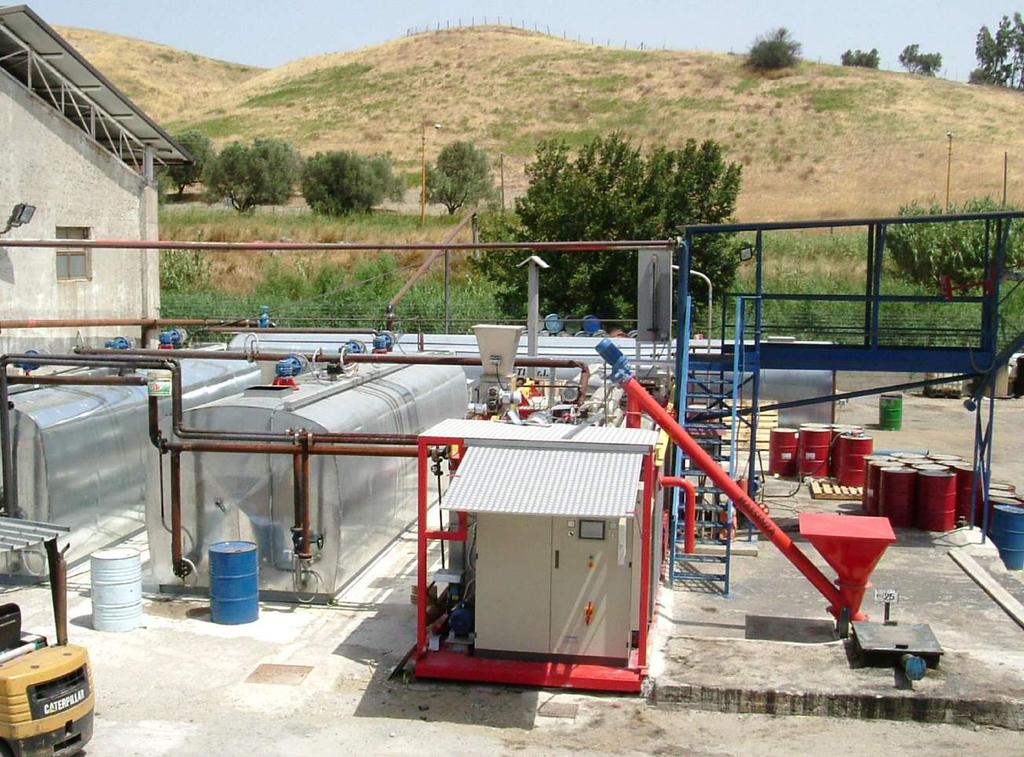

51

52 EMULSJA BITUMICZNA: Czę ć 2

53 EMULSJA BITUMICZNA: definicja Mieszanina dwóch niemieszalnych cieczy: asfaltu i wody! Asfalt jest zdyspergowany w fazie wodnej w postaci drobnych kropelek.

54 EMULSJA BITUMICZNA: Proces produkcji Energia MECHANICZNA (Młyn koloidalny) Energia CHEMICZNA (Emulgatory) EMULSJA

55 EMULSJA BITUMICZNA: Proces produkcji Faza Bitumiczna Faza Wodna MŁYN KOLOIDALNY

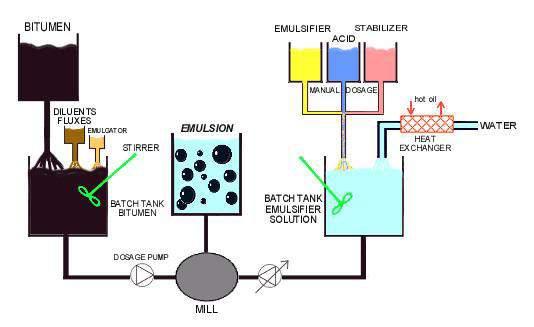

56 EMULSJA BITUMICZNA: Proces produkcyjny Produkcja partiami

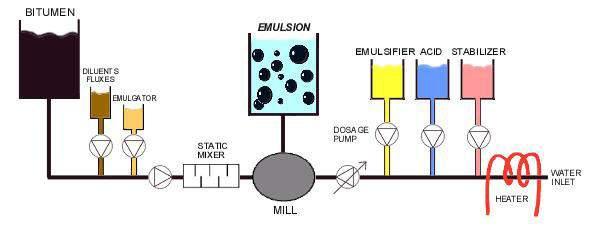

57 EMULSJA BITUMICZNA: Proces produkcyjny Produkcja ci gła (in-line)

58 EMULSJA BITUMICZNA: Dlaczego partiami? Dokładna kontrola dozowania dodatków Wystarczaj cy czas na reakcj dodatków z gor c wod Możliwo ć kontroli fazy wodnej przed startem procesu produkcji Łatwiejsze sterowanie recepturami

59 EMULSJA BITUMICZNA: Wytwórnia o ci głej produkcji partiami NAPE NIANIE GORĄCĄ WODĄ

60 EMULSJA BITUMICZNA: Wytwórnia o ci głej produkcji partiami DODAWANIE AMINÓW

61 EMULSJA BITUMICZNA: Wytwórnia o ci głej produkcji partiami DODAWANIE HCL

62 EMULSJA BITUMICZNA: Wytwórnia o ci głej produkcji partiami RECYRKULACJA ASFALTU

63 EMULSJA BITUMICZNA: Wytwórnia o ci głej produkcji partiami Flux oil injection START PRODUKCJI

64 EMULSJA BITUMICZNA: Wytwórnia o ci głej produkcji partiami W CZASIE PRODUKCJI W 1 ZBIORNIKA, PRZYGOTOWYWANA JEST FAZA WODNA W ZBIORNIKU 2!

65 EMULSJA BITUMICZNA: Wytwórnia o ci głej produkcji partiami PRODUKCJA ZE ZBIORNIKA 2

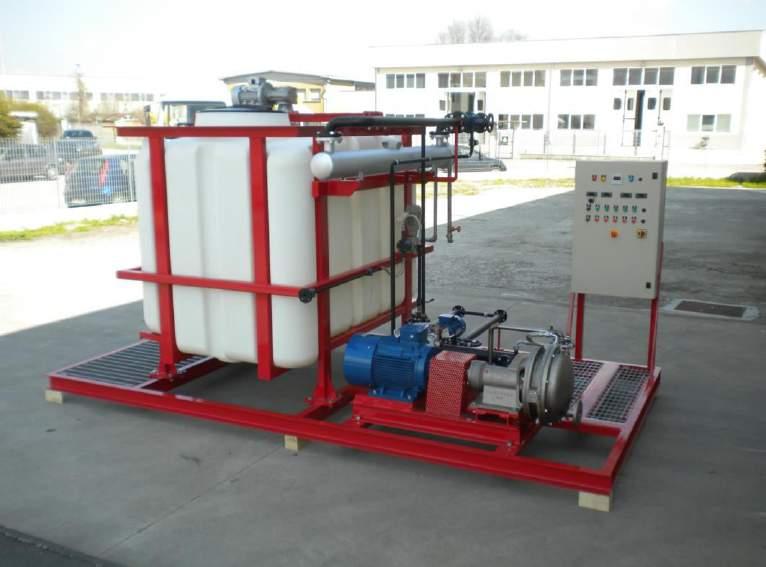

66 WYTWÓRNIA EMULSJI: EASY 3500 SK : 1-3 T/h jeden zbiornik wody bezpo rednie podawanie asfaltu młyn 310 TM silnik 20 kw zawory manualne standardowa szafa sterownicza

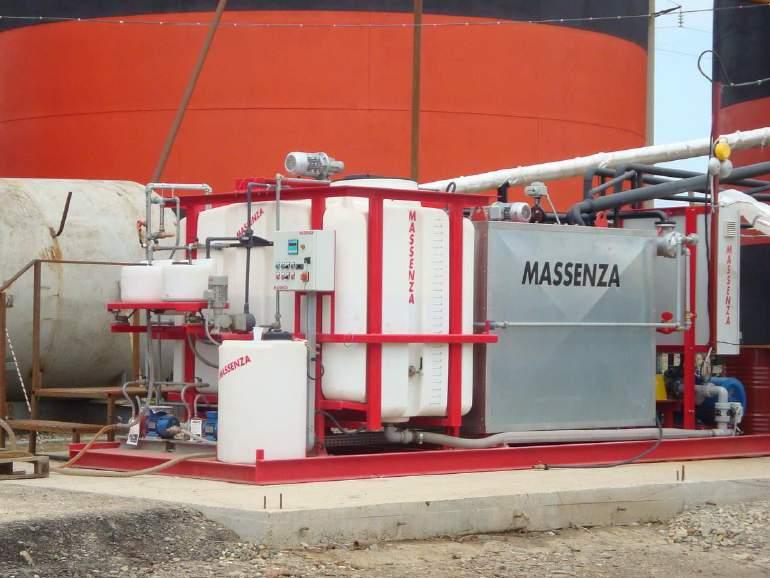

67 WYTWÓRNIA EMULSJI: EVO 3500 AB TS : 3-6 T/h jeden zbiornik wody jeden zb. asfaltu młyn 360 TM silnik 30 kw zawory automatyczne PLC & Touch Screen

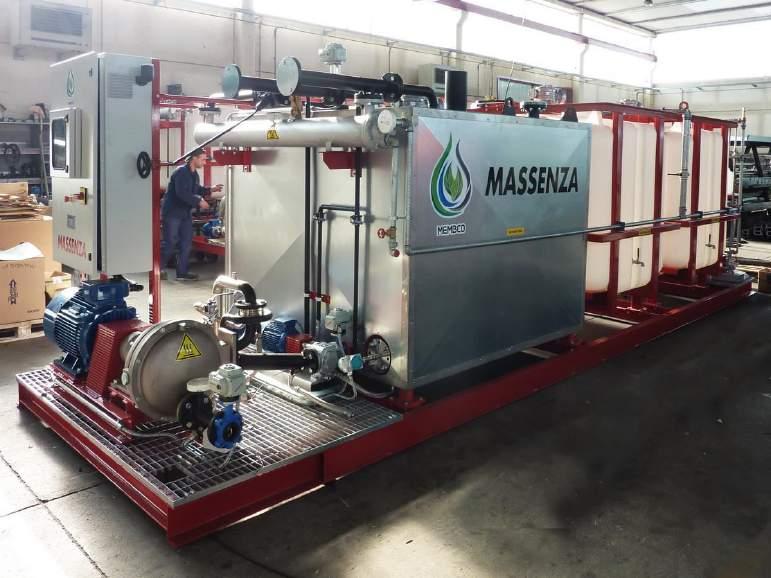

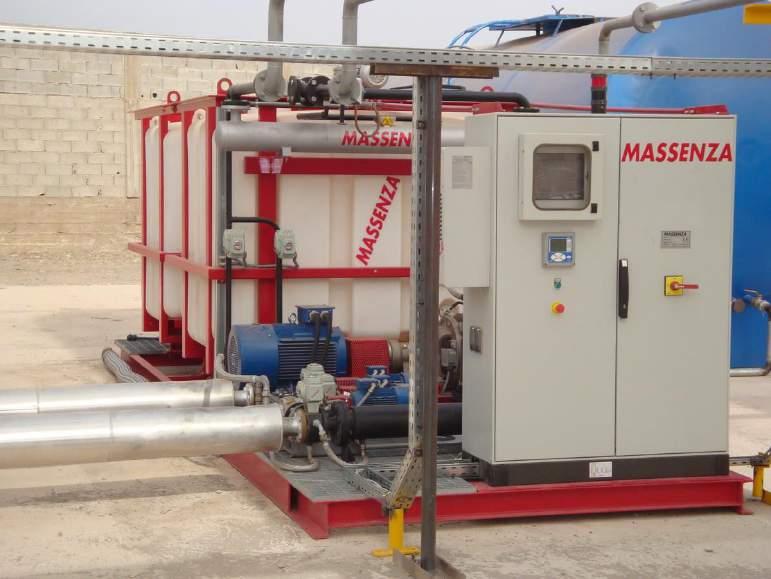

68 WYTWÓRNIA EMULSJI: EVO 3500 AAB TS : 6-9 T/h dwa zbiorniki wody jeden zb. asfaltu młyn 360 TM silnik 30 kw zawory automatyczne PLC & Touch Screen

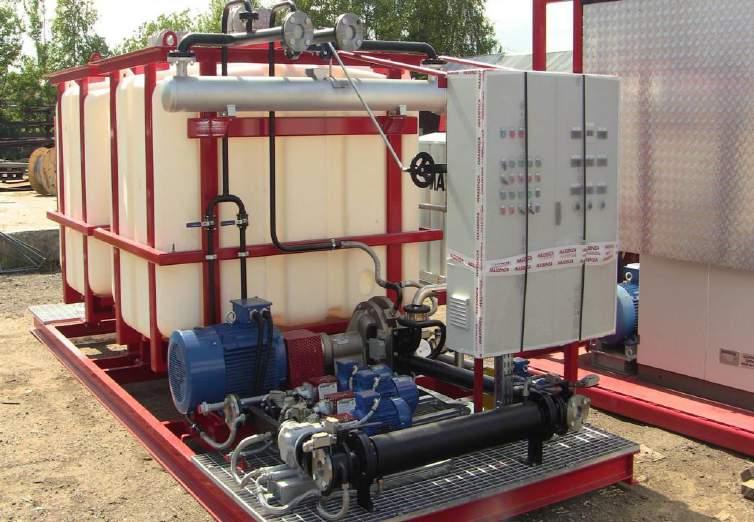

69 WYTWÓRNIE EMULSJI: HYBRID MATIC: T/h dwa zbiorniki wody bezpo rednie podawanie asfaltu młyn 360 TM silnik 30 lub 37 kw zawory manualne standardowa szafa sterownicza

70 WYTWÓRNIA EMULSJI: MATIC 3500 AA TS : T/h dwa zbiorniki wody bezpo rednie podawanie asfaltu młyn 360 TM silnik 37 kw zawory automatyczne PLC & Touch Screen

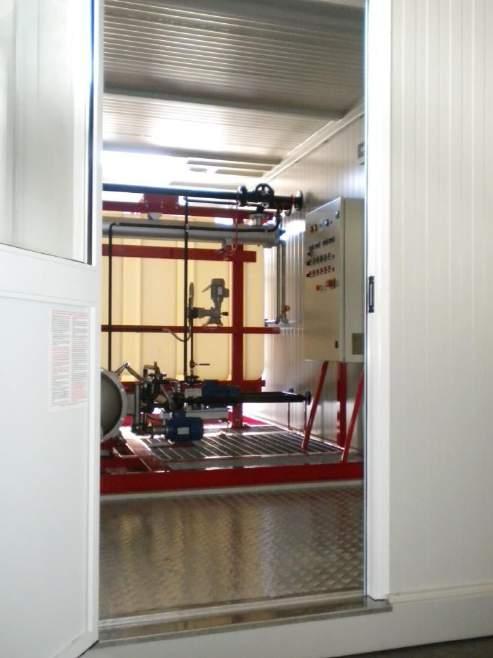

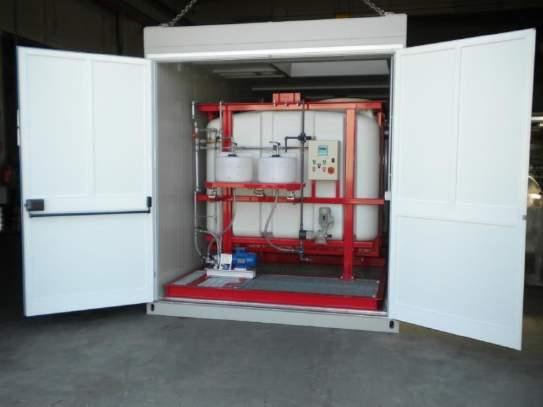

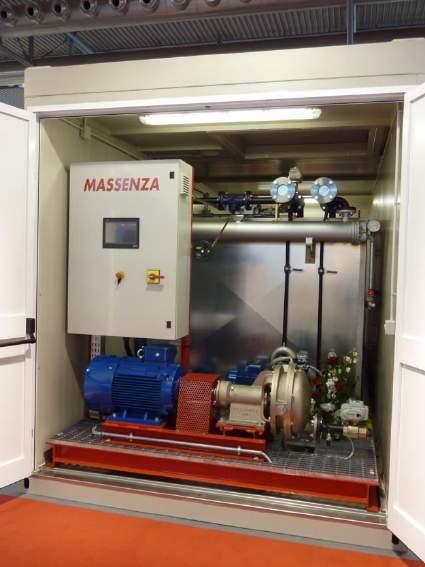

71 WYTWÓRNIA EMULSJI: rozwi zanie kontenerowe

72 WYTWÓRNIE EMULSJI: LAYOUT EASY 3500

73 WYTWÓRNIE EMULSJI: LAYOUT EVO 3500

74 WYTWÓRNIE EMULSJI: TYPICAL LAYOUT MATIC 3500

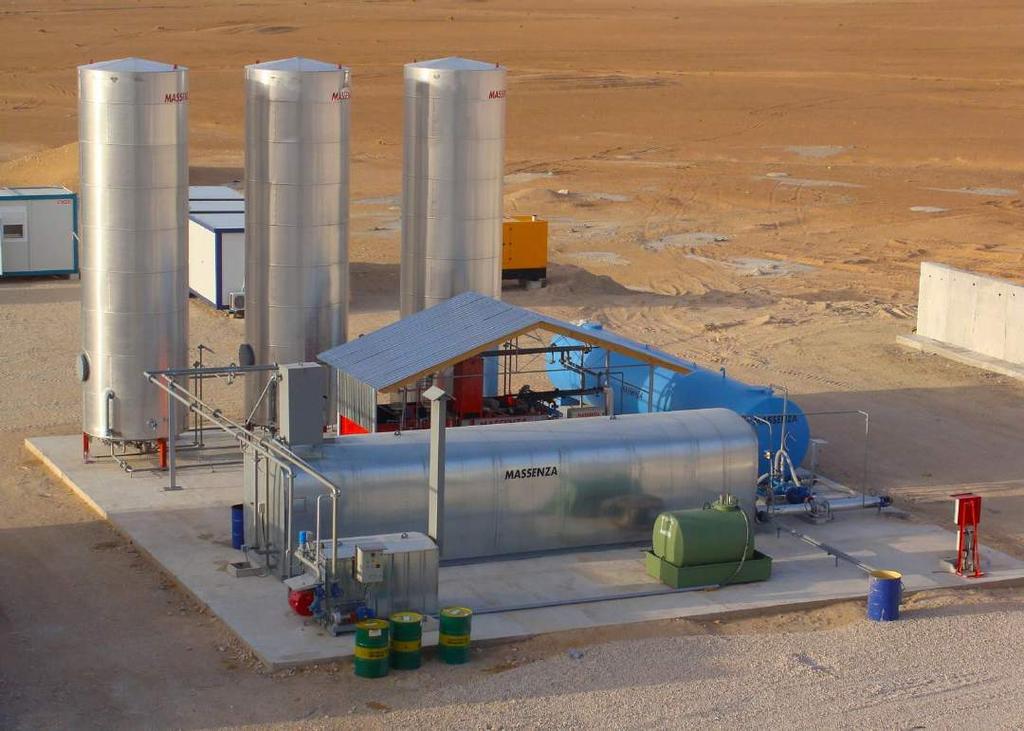

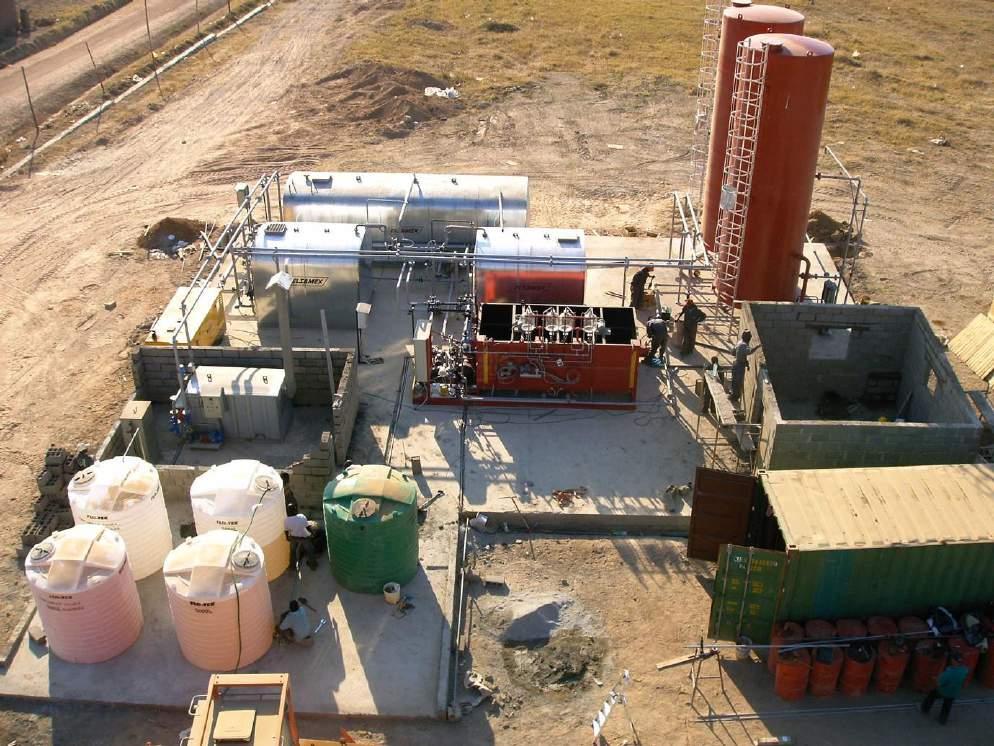

75 WYTWÓRNIE EMULSJI: KOMPLETNA FABRYKA

76 WYTWÓRNIE EMULSJI: KOMPLETNA FABRYKA

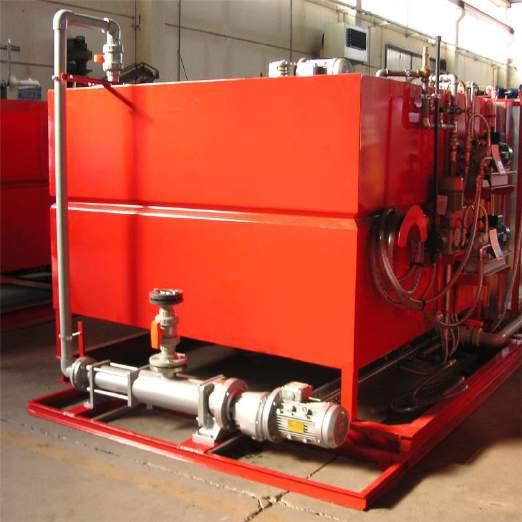

77 EMULSJE MODYFIKOWANE POLIMEREM Emulsja modyfikowana POLIMEREM: Dwa warianty: 1. Dodatek polimeru do asfaltu PMB; 2. Dodatek polimeru do fazy wodnej (Latex)

78 EMULSJE MODYFIKOWANE POLIMEREM EMULSJA JEDNOFAZOWA (Polymer Modified Bitumen) EMULSJA DWUFAZOWA (Latex) POLYMER LATEX

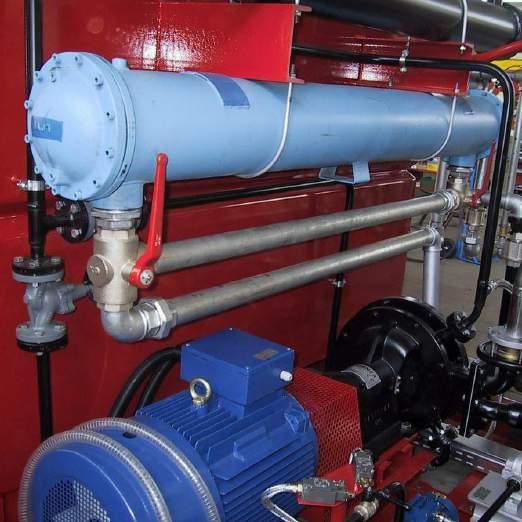

79 EMULSJE MODYFIKOWANE POLIMEREM EMULSJA JEDNOFAZOWA (Polymer Modified Bitumen) EMULSJA DWUFAZOWA (Latex) LATEX PUMP
