1. Maszyny do produkcji przewodów hydraulicznych - UNIFLEX

Transkrypt

1

2

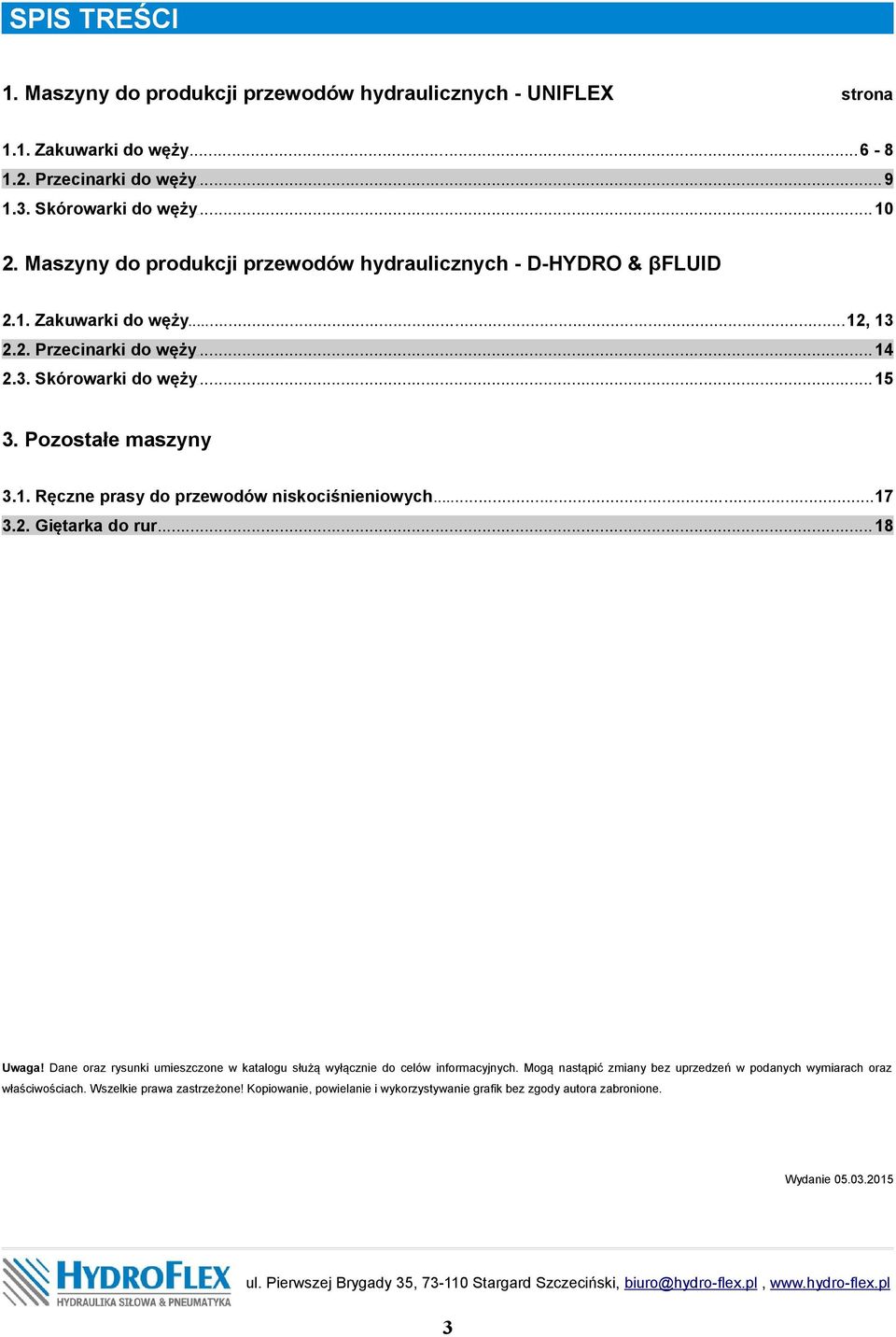

3 SPIS TREŚCI 1. Maszyny do produkcji przewodów hydraulicznych UNIFLEX strona 1.1. Zakuwarki do węży Przecinarki do węży Skórowarki do węży Maszyny do produkcji przewodów hydraulicznych DHYDRO & βfluid 2.1. Zakuwarki do węży...12, Przecinarki do węży Skórowarki do węży Pozostałe maszyny 3.1. Ręczne prasy do przewodów niskociśnieniowych Giętarka do rur Uwaga! Dane oraz rysunki umieszczone w katalogu służą wyłącznie do celów informacyjnych. Mogą nastąpić zmiany bez uprzedzeń w podanych wymiarach oraz właściwościach. Wszelkie prawa zastrzeżone! Kopiowanie, powielanie i wykorzystywanie grafik bez zgody autora zabronione. Wydanie ul. Pierwszej Brygady 35, Stargard Szczeciński, biuro@hydroflex.pl, 3

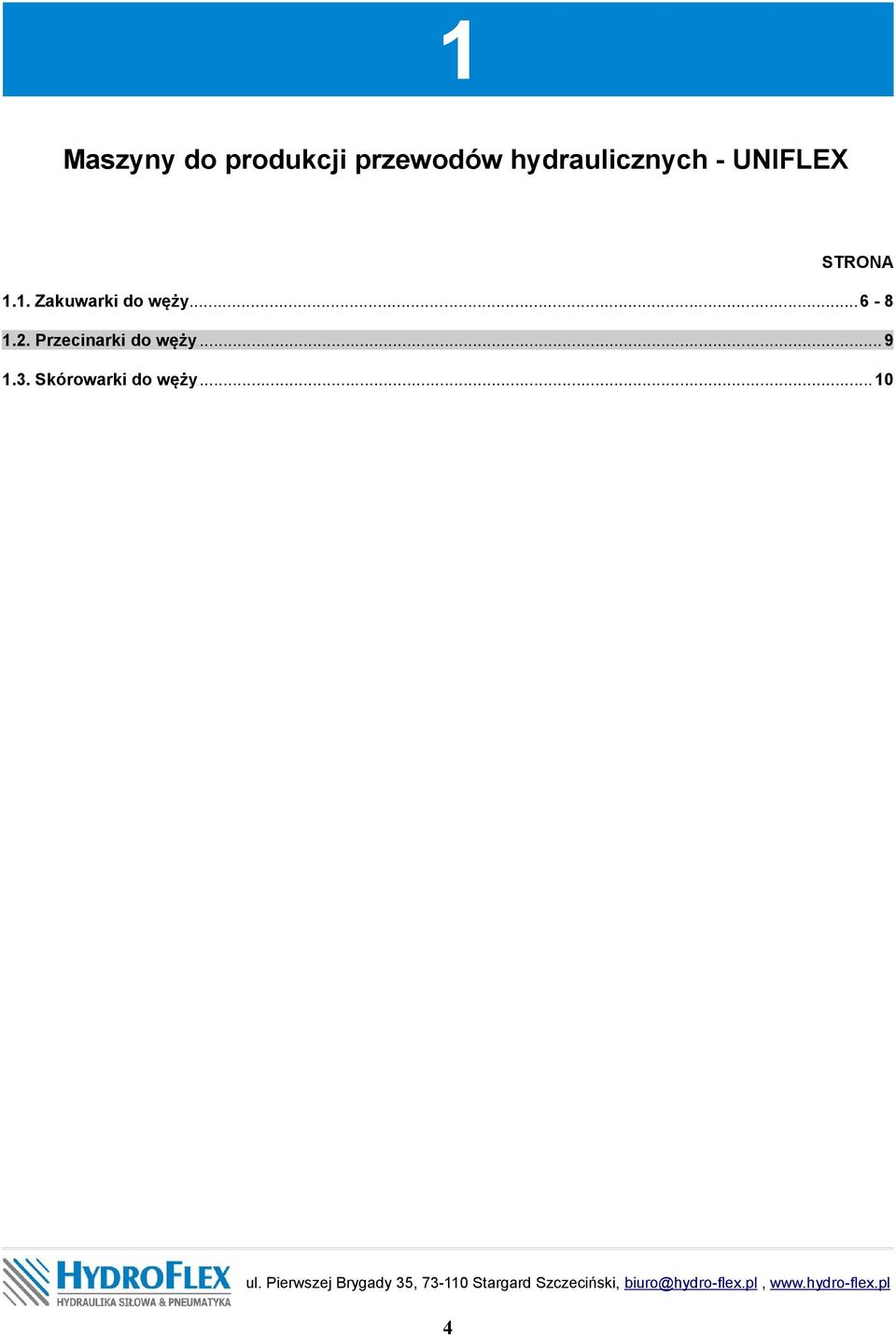

4 1 Maszyny do produkcji przewodów hydraulicznych UNIFLEX STRONA 1.1. Zakuwarki do węży Przecinarki do węży Skórowarki do węży ul. Pierwszej Brygady 35, Stargard Szczeciński, 4

5 Uniflex jest globalnym koncernem, mającym swoje oddziały na całym świecie. Ponad 40 letnie doświadczenie w produkcji maszyn stawia firmę Uniflex w gronie światowych liderów tej branży. Dzięki najnowocześniejszej technologi i jakości "Made in Germany" urządzenia Uniflex spełniają najwyższe wymagania klientów. Niezawodność w działaniu, solidne wykonanie i prosta obsługa sprawia, iż maszyny Uniflex są jednymi z najczęściej kupowanych maszyn tego typu w Polsce. Maszyny Uniflex są stosowane przez przodujące firmy w wielu dziedzinach przemysłu takich jak hydraulika siłowa, mechanika, motoryzacja jako OEM (oryginal equipment manufacturer przedsiębiorstwo sprzedające pod własną marką produkty wytworzone przez inne firmy). Oznacza to, że firmy te opierają się na na legendarnej jakości maszyn Uniflex, często ze specjalnymi modyfikacjami na życzenie klienta. Uniflex produkuje maszyny dla takich firm jak Parker, HansaFlex, Gates, Caterpillar, Eaton, AlfaGomma i wiele innych. Jest to najlepsza recenzja dla tych produktów. Nasza firma jest oficjalnym dystrybutorem urządzeń marki Uniflex, gwarantujemy korzystne ceny, serwis oraz szkolenie z zakresu obsługi maszyn. ul. Pierwszej Brygady 35, Stargard Szczeciński, biuro@hydroflex.pl, 5

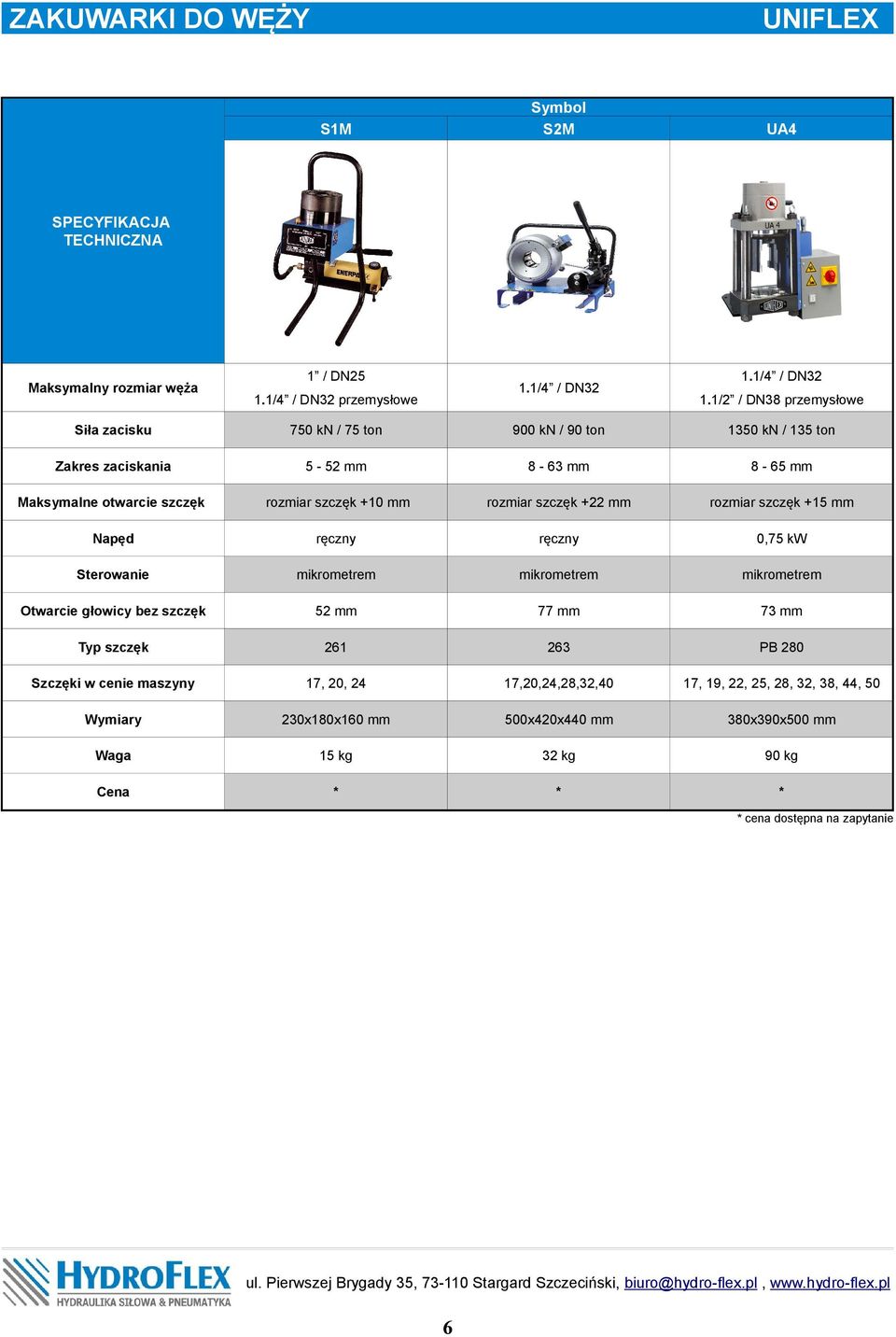

6 ZAKUWARKI DO WĘŻY UNIFLEX S2M S1M UA4 Maksymalny rozmiar węża 1 / DN25 1.1/4 / DN32 1.1/4 / DN32 przemysłowe 1.1/4 / DN32 1.1/2 / DN38 przemysłowe Siła zacisku 750 kn / 75 ton 900 kn / 90 ton 1350 kn / 135 ton Zakres zaciskania 5 52 mm 8 63 mm 8 65 mm Maksymalne otwarcie szczęk rozmiar szczęk +10 mm rozmiar szczęk +22 mm rozmiar szczęk +15 mm Napęd ręczny ręczny 0,75 kw Sterowanie mikrometrem mikrometrem mikrometrem Otwarcie głowicy bez szczęk 52 mm 77 mm 73 mm Typ szczęk PB 280 Szczęki w cenie maszyny 17, 20, 24 17,20,24,28,32,40 17, 19, 22, 25, 28, 32, 38, 44, 50 Wymiary 230x180x160 mm 500x420x440 mm 380x390x500 mm 15 kg 32 kg 90 kg cena dostępna na zapytanie ul. Pierwszej Brygady 35, Stargard Szczeciński, biuro@hydroflex.pl, 6

7 ZAKUWARKI DO WĘŻY UNIFLEX S3 Ecoline HM200 Ecoline S4 Ecoline 1.1/2 / DN38 1.1/4 / DN32 2 / DN50 przemysłowe 2 / DN50 przemysłowe Siła zacisku 1300 kn / 130 ton 1200 kn / 120 ton 1800 kn / 180 ton Zakres zaciskania 8 70 mm 8 70 mm 8 70 mm Maksymalne otwarcie szczęk rozmiar szczęk +30 mm rozmiar szczęk +35 mm rozmiar szczęk +35 mm Napęd 3 kw 3 kw 3 kw Sterowanie Ecoline Control A Control A Otwarcie głowicy bez szczęk 100 mm 105 mm 105 mm Typ szczęk Szczęki w cenie maszyny 17, 20, 24, 28, 32, 40, 44, 50 17, 20, 24, 28, 32, 40, 44, 50 17, 20, 24, 28, 32, 40, 47, 54, x545x672 mm 592x545x672 mm Maksymalny rozmiar węża Wymiary 300x450x560 mm power pack 450x270x230 mm 2 / DN50 88 kg 150 kg 160 kg cena dostępna na zapytanie ul. Pierwszej Brygady 35, Stargard Szczeciński, biuro@hydroflex.pl, 7

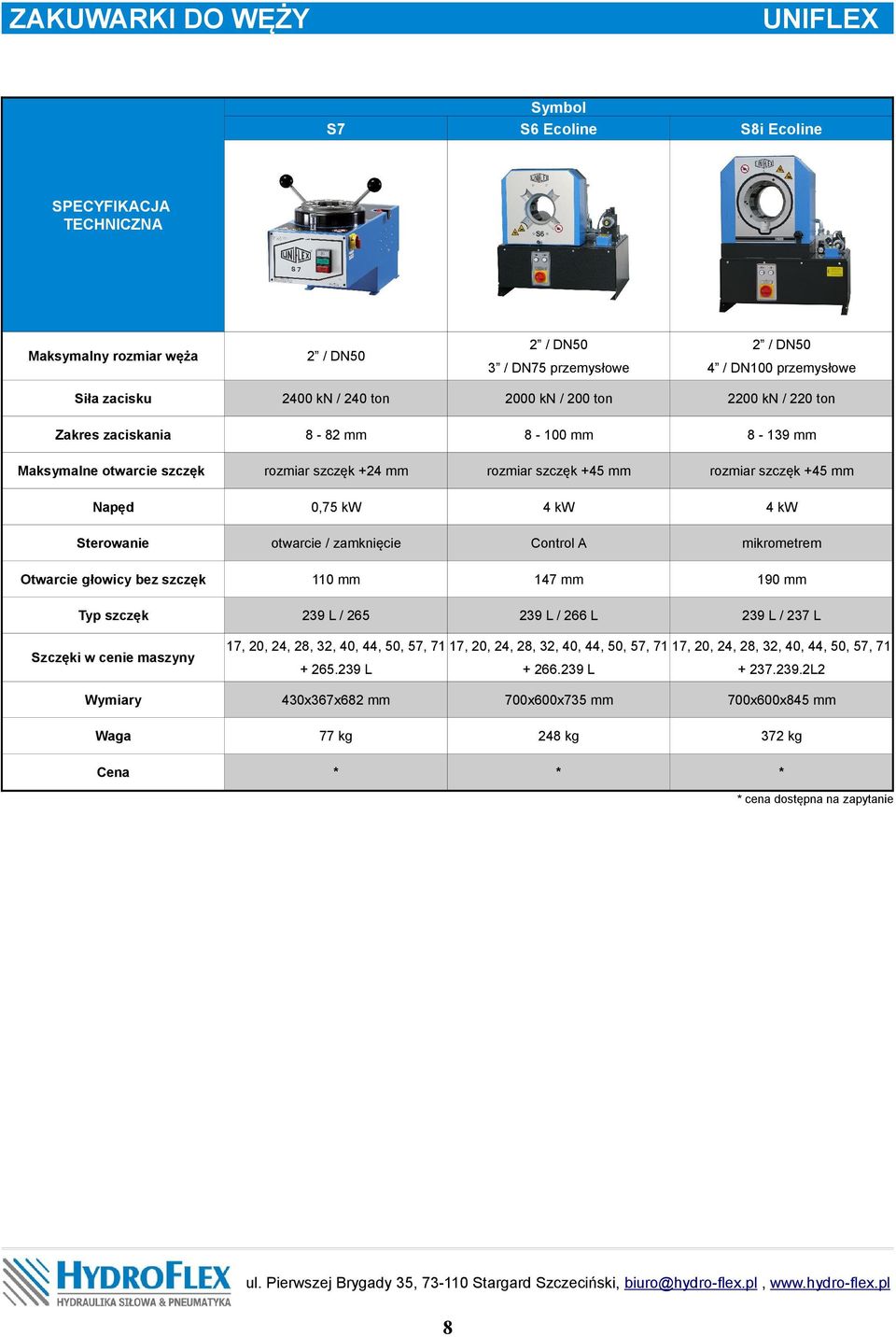

8 ZAKUWARKI DO WĘŻY UNIFLEX S7 S6 Ecoline S8i Ecoline 2 / DN50 2 / DN50 3 / DN75 przemysłowe 4 / DN100 przemysłowe Maksymalny rozmiar węża 2 / DN50 Siła zacisku 2400 kn / 240 ton 2000 kn / 200 ton 2200 kn / 220 ton Zakres zaciskania 8 82 mm mm mm Maksymalne otwarcie szczęk rozmiar szczęk +24 mm rozmiar szczęk +45 mm rozmiar szczęk +45 mm Napęd 0,75 kw 4 kw 4 kw Sterowanie otwarcie / zamknięcie Control A mikrometrem Otwarcie głowicy bez szczęk 110 mm 147 mm 190 mm Typ szczęk 239 L / L / 266 L 239 L / 237 L Szczęki w cenie maszyny 17, 20, 24, 28, 32, 40, 44, 50, 57, 71 17, 20, 24, 28, 32, 40, 44, 50, 57, 71 17, 20, 24, 28, 32, 40, 44, 50, 57, L L L2 Wymiary 430x367x682 mm 700x600x735 mm 700x600x845 mm 77 kg 248 kg 372 kg cena dostępna na zapytanie ul. Pierwszej Brygady 35, Stargard Szczeciński, biuro@hydroflex.pl, 8

9 PRZECINARKI DO WĘŻY UNIFLEX EM3 Ecoline EM3 EM6 M Zakres cięcia dla 4SP/4SH do 1.1/4 / DN32 do 1.1/4 / DN32 do 2 / DN50 Zakres cięcia dla R13/R15 warsztatowo do 1 / DN25 warsztatowo do 1.1/4 / DN32 warsztatowo do 2 / DN50 produkcyjnie do 3/4 / DN20 produkcyjnie do 1.1/4 / DN32 Zakres cięcia dla przemysłowych do 1.1/4 / DN32 do 2 / DN50 do 3 / DN75 Maksymalna średnica cięcia Ø 52 mm Ø 80 mm Ø 85 mm Tarcza TM G 200x1,6x25,4 mm TM 275x3x30 mm TM G 350x3x30 mm Napięcie zasilania Moc silnika 1,8 kw 3 kw 4,6 kw Obroty 20 kg 50 kg 75 kg Wymiary 400x510x540 mm 540x440x300 mm 745x690x430 mm Poziom hałasu 90 dba 80 dba 90 dba Sterowanie elektryczne elektryczne elektryczne Osłona tarczy Przycisk awaryjny cena dostępna na zapytanie ul. Pierwszej Brygady 35, Stargard Szczeciński, biuro@hydroflex.pl, 9

10 SKÓROWARKI DO WĘŻY UNIFLEX USM10 Ecoline USM2 USM10 S Zakres skórowania wewn. 5/8 / DN16 2 / DN50 zewn. wewn. 5/8 / DN16 2 / DN50 zewn. wewn. 5/8 / DN16 2 / DN50 zewn. 3/16 / DN5 2 / DN50 3/16 / DN5 2 / DN50 3/16 / DN5 2 / DN50 Napięcie zasilania jednofazowe trójfazowe Moc silnika napęd ręczny 0,37 kw 0,37 kw Obroty 110 obr/min 110 obr/min 16 kg 35 kg 35 kg Wymiary 338x465x445 mm 440x440x545 mm 440x440x545 Poziom hałasu 60 dba 60 dba Osłona Przycisk awaryjny Elektryczny pedał cena dostępna na zapytanie ul. Pierwszej Brygady 35, Stargard Szczeciński, biuro@hydroflex.pl, 10

11 2 Maszyny do produkcji przewodów hydraulicznych DHYDRO & βfluid STRONA 2.1. Zakuwarki do węży...12, Przecinarki do węży Skórowarki do węży ul. Pierwszej Brygady 35, Stargard Szczeciński, 11

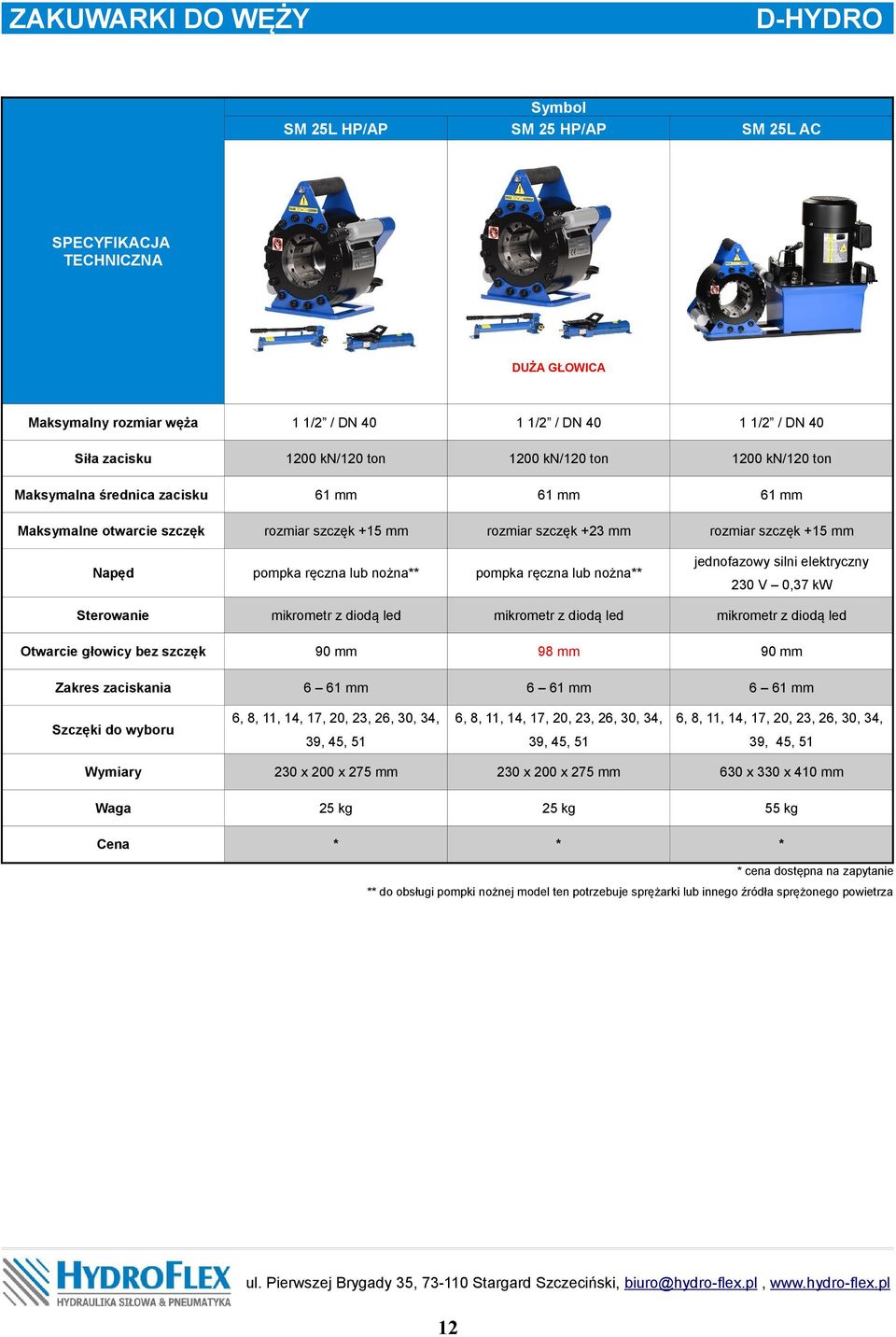

12 ZAKUWARKI DO WĘŻY DHYDRO SM 25 HP/AP SM 25L HP/AP SM 25L AC DUŻA GŁOWICA Maksymalny rozmiar węża 1 1/2 / DN /2 / DN /2 / DN 40 Siła zacisku 1200 kn/120 ton 1200 kn/120 ton 1200 kn/120 ton Maksymalna średnica zacisku 61 mm 61 mm 61 mm Maksymalne otwarcie szczęk rozmiar szczęk +15 mm rozmiar szczęk +23 mm rozmiar szczęk +15 mm Napęd pompka ręczna lub nożna pompka ręczna lub nożna Sterowanie mikrometr z diodą led mikrometr z diodą led mikrometr z diodą led Otwarcie głowicy bez szczęk 90 mm 98 mm 90 mm Zakres zaciskania 6 61 mm 6 61 mm 6 61 mm 6, 8, 11, 14, 17, 20, 23, 26, 30, 34, 6, 8, 11, 14, 17, 20, 23, 26, 30, 34, 6, 8, 11, 14, 17, 20, 23, 26, 30, 34, 39, 45, 51 39, 45, 51 39, 45, 51 Wymiary 230 x 200 x 275 mm 230 x 200 x 275 mm 630 x 330 x 410 mm 25 kg 25 kg 55 kg Szczęki do wyboru jednofazowy silni elektryczny 230 V 0,37 kw cena dostępna na zapytanie do obsługi pompki nożnej model ten potrzebuje sprężarki lub innego źródła sprężonego powietrza ul. Pierwszej Brygady 35, Stargard Szczeciński, biuro@hydroflex.pl, 12

13 ZAKUWARKI DO WĘŻY DHYDRO HFYL20 HFYL20S HFYL32 Maksymalny rozmiar węża 1 1/4 / DN32 1 1/4 / DN32 2 / DN50 Siła zacisku 1500 kn / 150 ton 1500 kn / 150 ton 2200 kn / 220 ton Maksymalna średnica zacisku 55 mm 55 mm 79 mm Maksymalne otwarcie szczęk rozmiar szczęk +26 mm rozmiar szczęk +26 mm rozmiar szczęk +32 mm trójfazowy silnik elektryczny trójfazowy silnik elektryczny trójfazowy silnik elektryczny 380 V 3,6 kw 380 V 3,6 kw 380 V 3,6 kw Sterowanie panel cyfrowy panel cyfrowy panel cyfrowy Otwarcie głowicy bez szczęk 124 mm 124 mm 132 mm Zakres zaciskania mm mm mm 10 kompletów: 10 kompletów: kompletów: przyrząd do szybkiej wymiany przyrząd do szybkiej wymiany szczęk szczęk podest pod zakuwarkę podest pod zakuwarkę panel na szczęki panel na szczęki pedał nożny pedał nożny Wymiary 600 x 480 x 600 mm 600 x 480 x 1300 mm 600 x 485 x 1300 mm 250 kg 300 kg 350 kg Napęd Szczęki w cenie maszyny Wyposażenie standardowe cena dostępna na zapytanie ul. Pierwszej Brygady 35, Stargard Szczeciński, biuro@hydroflex.pl, 13

14 PRZECINARKI DO WĘŻY βfluid CUT 125 CUT 225 CUT 325 Zakres cięcia dla 4SP/4SH do 1 / DN25 do 2 / DN50 do 2 / DN50 Zakres cięcia dla R13/R15 do 1 1/2 / DN38 do 1 1/2 / DN38 Maksymalna średnica cięcia 60 mm 80 mm 80 mm Tarcza Ø 250 mm Ø 250 mm Ø 250 mm Napięcie zasilania 400 V / 50 Hz 220 V lub 400 V / 50 Hz 400 V / 50 Hz Moc silnika 1,1 kw 2,2 kw 3 kw Obroty 3000 obr/min 2900 obr/min 3000 obr/min 30 kg 100 kg 150 kg Wymiary 600x620x375 mm 1040x706x510 mm 1013x550x1135 mm Poziom hałasu 65 dba 80 dba 80 dba Sterowanie elektryczne elektryczne elektryczne Osłona tarczy Przycisk awaryjny cena dostępna na zapytanie ul. Pierwszej Brygady 35, Stargard Szczeciński, biuro@hydroflex.pl, 14

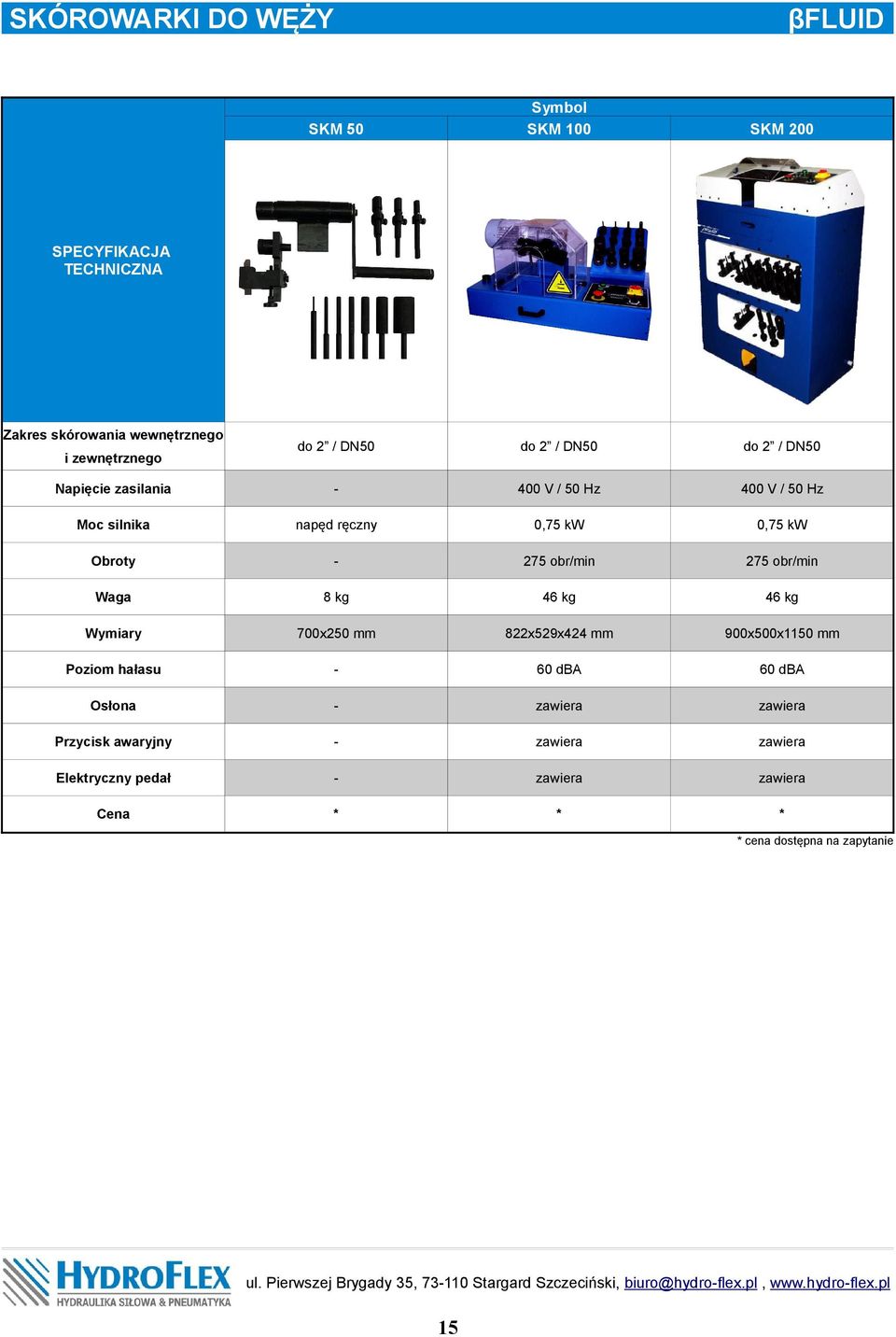

15 SKÓROWARKI DO WĘŻY βfluid SKM 50 SKM 100 SKM 200 do 2 / DN50 do 2 / DN50 do 2 / DN50 Napięcie zasilania 400 V / 50 Hz 400 V / 50 Hz Moc silnika napęd ręczny 0,75 kw 0,75 kw Obroty 275 obr/min 275 obr/min 8 kg 46 kg 46 kg Wymiary 700x250 mm 822x529x424 mm 900x500x1150 mm Poziom hałasu 60 dba 60 dba Osłona Przycisk awaryjny Elektryczny pedał Zakres skórowania wewnętrznego i zewnętrznego cena dostępna na zapytanie ul. Pierwszej Brygady 35, Stargard Szczeciński, biuro@hydroflex.pl, 15

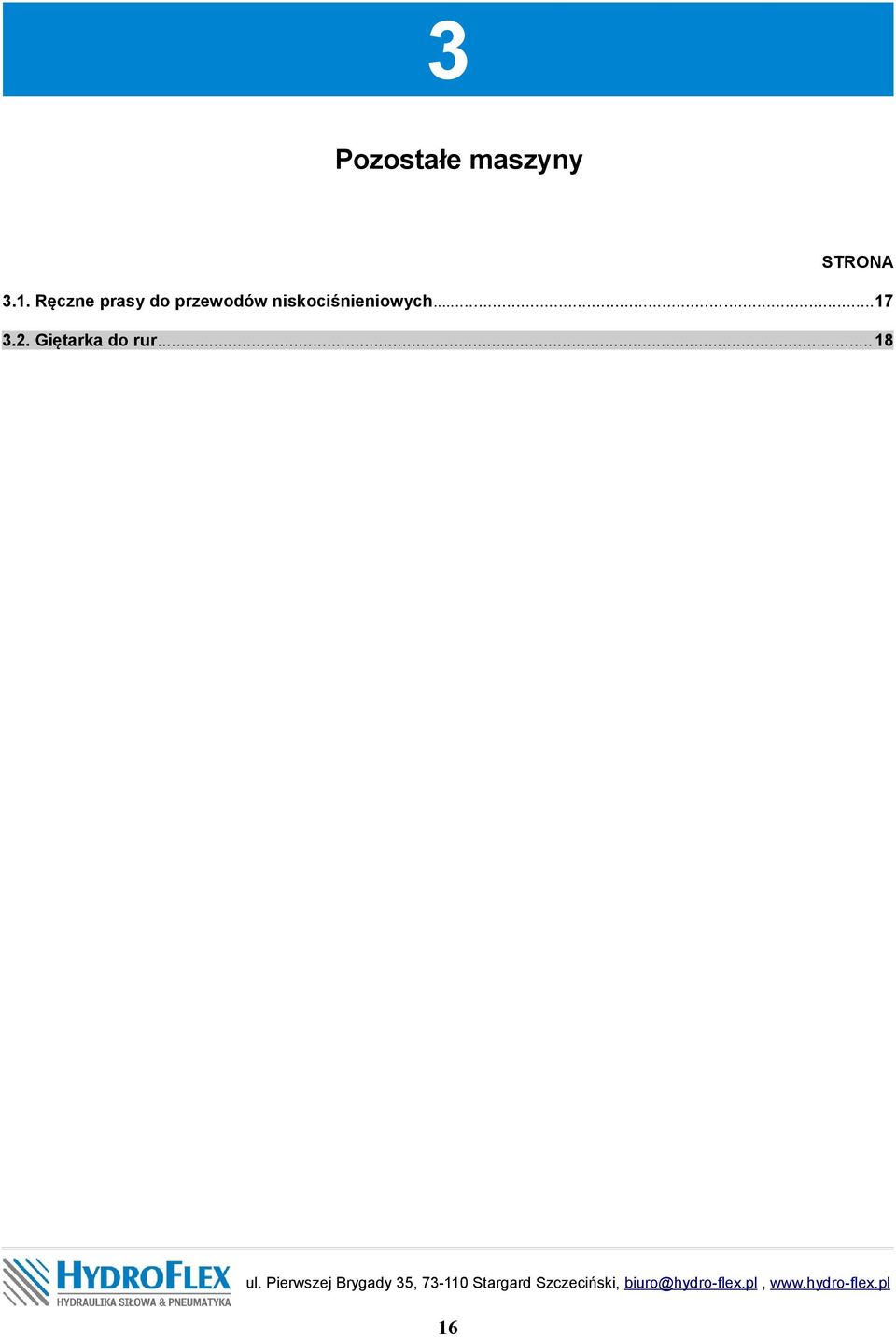

16 3 Pozostałe maszyny STRONA 3.1. Ręczne prasy do przewodów niskociśnieniowych Giętarka do rur ul. Pierwszej Brygady 35, Stargard Szczeciński, 16

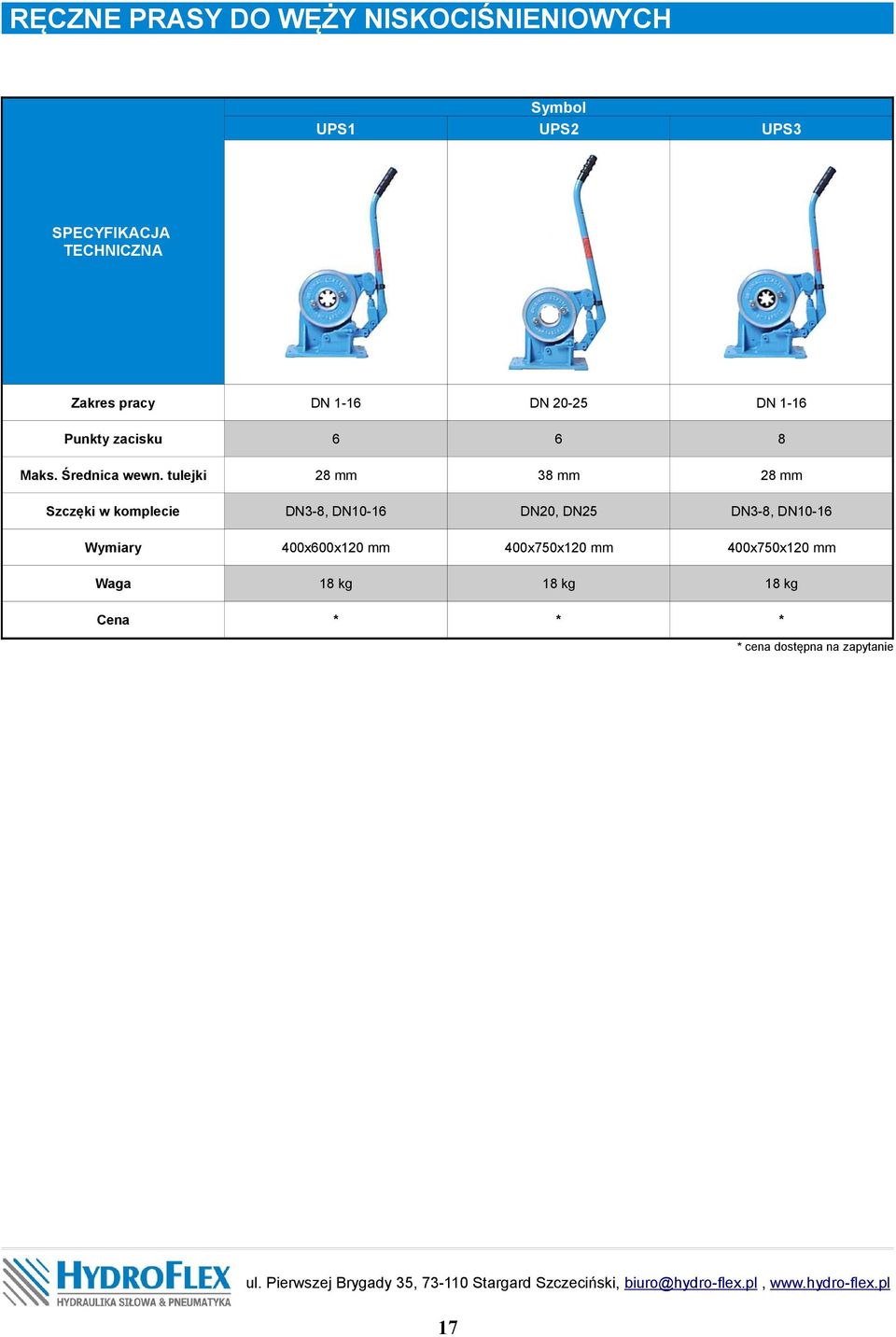

17 RĘCZNE PRASY DO WĘŻY NISKOCIŚNIENIOWYCH UPS1 UPS2 UPS3 Zakres pracy DN 116 DN 2025 DN 116 Punkty zacisku Maks. Średnica wewn. tulejki 28 mm 38 mm 28 mm Szczęki w komplecie DN38, DN1016 DN20, DN25 DN38, DN1016 Wymiary 400x600x120 mm 400x750x120 mm 400x750x120 mm 18 kg 18 kg 18 kg cena dostępna na zapytanie ul. Pierwszej Brygady 35, Stargard Szczeciński, biuro@hydroflex.pl, 17

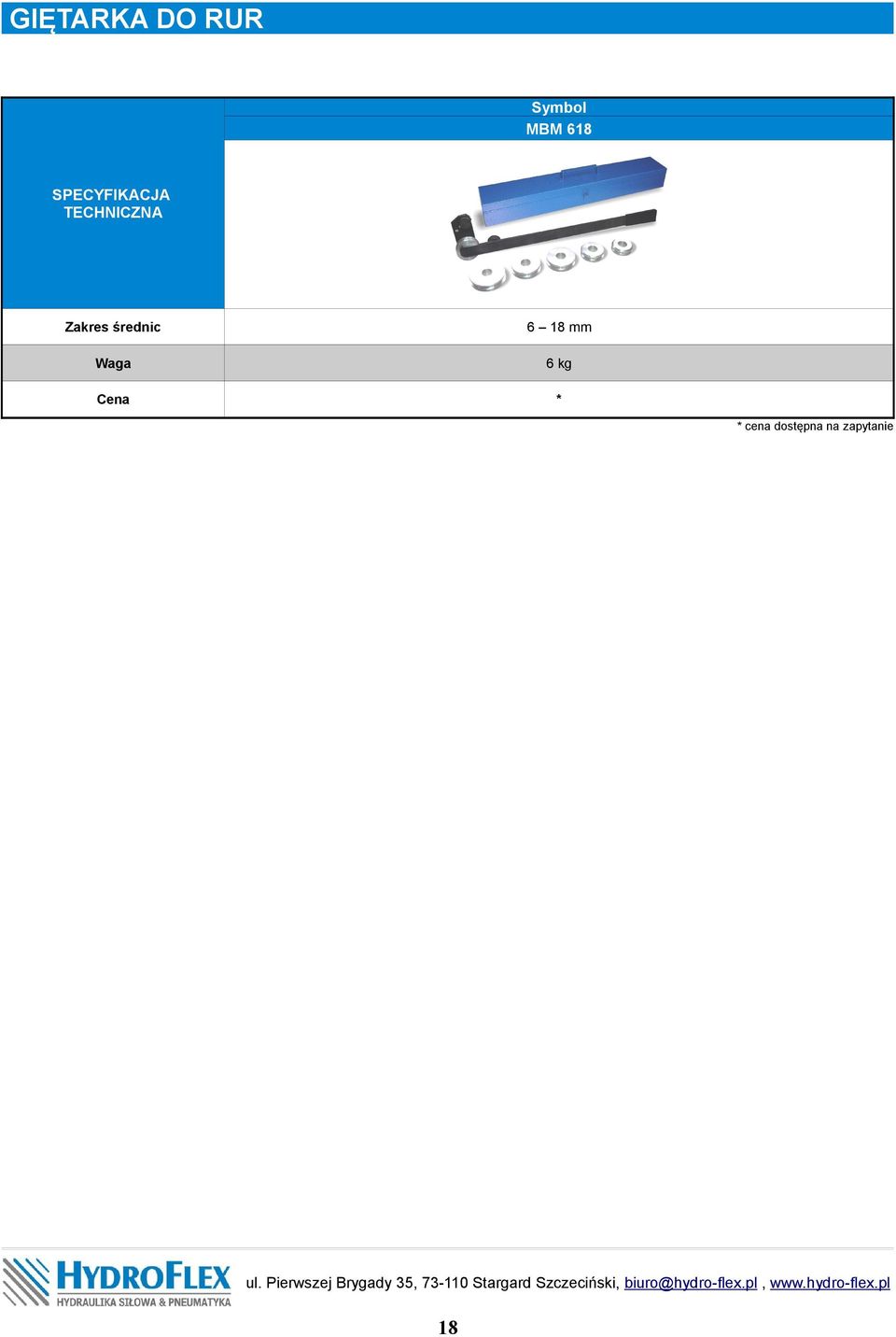

18 GIĘTARKA DO RUR MBM 618 Zakres średnic 6 18 mm 6 kg cena dostępna na zapytanie ul. Pierwszej Brygady 35, Stargard Szczeciński, biuro@hydroflex.pl, 18

19 NOTATKI ul. Pierwszej Brygady 35, Stargard Szczeciński, 19
