PROJEKT STAŁEJ ORGANIZACJI RUCHU

Transkrypt

1 inż. Jakub Pietraszek PRACOWNIA USŁUG DROGOWYCH KUBA ul. Józefa Englerta 17a/ Rawicz NIP: , REGON: tel.: Egzemplarz PROJEKT STAŁEJ ORGANIZACJI RUCHU Nazwa zadania Budowa ścieżki rowerowej Jaraczewo - Gola w istniejącym pasie drogi powiatowej. Adres obiektu ul. Golska, Miejscowość Jaraczewo - Gola, Gmina Jaraczewo, Powiat jarociński, Województwo wielkopolskie. Data wprowadzenia Rodzaj dokumentacji Po wykonaniu przebudowy drogi r. Stała organizacja ruchu Inwestor Starostwo Powiatowe w Jarocinie z siedzibą: Al. Niepodległości Jarocin Funkcja Imię i Nazwisko Tel. kontaktowy Podpis Opracował Szymon Pietraszek

2 OPINIE I UZGODNIENIA ZATWIERDZAM

3 Opis techniczny. 1. Podstawa opracowania: - Zlecenie R-DP KB - Mapa do celów projektowych w skali 1: Pomiary w terenie, - Wizja lokalna. 3. Nazwa i adres obiektu: - Budowa ścieżki rowerowej Jaraczewo - Gola w istniejącym pasie drogi powiatowej - Droga powiatowa 4182P, - Gmina Jaraczewo, - Powiat jarociński, - Województwo wielkopolskie, 4. Nazwa zamawiającego: - Starostwo Powiatowe w Jarocinie z siedzibą: Al. Niepodległości Jarocin 5. Nazwa jednostki projektowej: - inż. Jakub Pietraszek, Pracownia Usług Drogowych KUBA. 6. Adres jednostki projektowej: - ul. J. Englerta 17A/17, Rawicz. 7. Opracował: - Szymon Pietraszek, 8. Cel opracowania: Celem opracowania jest zmiana organizacji ruchu w związku z planowaną budową ścieżki rowerowej Jaraczewo - Gola w ciągu drogi powiatowej 4182P, oraz oznakowanie istniejącego przystanku autobusowego w ciągu drogi według schematu Rys nr 1. Droga powiatowa jest obecnie ogólnie dostępna. Ruch odbywa się na zasadach ogólnych. 9. Podstawy prawne i materiały źródłowe: 1. Ustawa z dnia 20 czerwca 1997 Prawo o ruchu drogowym (Dz. U. z 2005 r. Nr 108, poz. 908, z późniejszymi zmianami).

4 2. Rozporządzenie Ministra Infrastruktury z dnia 23 września 2003r., w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzaniem (Dz. U. Nr 177, poz ze zm.). 3. Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r, w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach. (Dz. U. Nr 220, poz z późniejszymi zmianami). Załącznik nr 1 dla znaków drogowych pionowych, Załącznik nr 2 dla znaków drogowych poziomych, Załącznik nr 3 dla sygnałów drogowych, Załącznik nr 4 dla urządzeń bezpieczeństwa ruchu drogowego. 10. Parametry techniczne po realizacji projektu: Nazwa - droga powiatowa nr 4182P Jaraczewo Gola, Zarządca drogi - Starosta Jarociński, Klasa drogi - powiatowa, Kategoria drogi - L (lokalna), Kategoria ruchu - KR3, Długość odcinka do przebudowy m Przekrój - uliczny, Szerokość jezdni - 5,5 m 11. Warunki techniczne lokalizacji znaków: Do oznakowania należy użyć średnich znaków, II generacji.

5

6 12. Zestawienia istniejącego oznakowania pionowego: Oznakowanie pionowe - ISTNIEJĄCE Typ znaku Symbol Znaczenie Ilość Stan Informacyjny Miejscowości D-42a Obszar zabudowany 1 szt. Istn. D-43a Koniec obszaru zabudowanego 1 szt. Istn. E-17a Miejscowość 1 szt. Istn. E-18a Koniec miejscowości 1 szt. Istn.

7 13. Zestawienia projektowanego oznakowania pionowego: Oznakowanie pionowe - PROJEKTOWANE Typ znaku Symbol Znaczenie Ilość stan Zakazu B-9 Zakaz wjazdu rowerów 2 szt. Proj. Nakazu C-13 Droga dla rowerów 2 szt. Proj. C-13a Koniec drogi dla rowerów 2 szt. Proj. Informacyjne D-15 Przystanek autobusowy 1 szt. Proj. 14. Zestawienie projektowanego oznakowania poziomego: Oznakowanie poziome - PROJEKTOWANE Typ znaku Symbol Znaczenie Ilość Stan P-17 Linia przystankowa 30 m. Proj. 15. Przewidywany termin wprowadzenia po wykonaniu przebudowy r. Załączniki: - Plan orientacyjny - Schemat organizacji ruchu w skali 1:1000. Opracował: Szymon Pietraszek Rawicz, r.

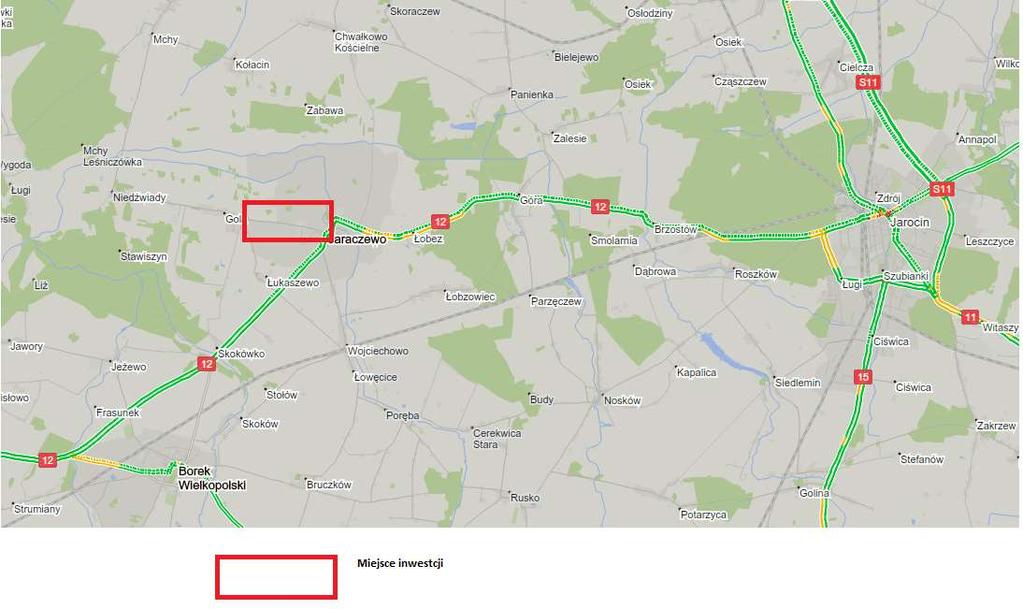

8 Plan orientacyjny: Lokalizacja inwestycji: Miejscowość Jaraczewo - Gola Gmina Jaraczewo, Powiat jarociński, Województwo wielkopolskie.

9 Jaraczewo WU ,00 WU 6 WU 8 WU ,00 WU 12 WU , , ,00 0,75 R10,00 szerokość 290mm ruszt żeliwny D400, spadek koryt 0,5% Odwodnienie liniowe L=6,0m ,52 WU 9 WU 16 WU 15 WU 10 WU 19 WU 26 WU 21 PEHD Ø400 mm L=11,0 m Przepust WU 14 WU , , , ,00 Przepust ,00 Przepust L=3,0 m 0+950, , ,00 PEHD Ø400 mm L=19,0 m Przepust ,70 Przepust ,40 L=9,0 m PEHD Ø400 mm WP WP PEHD Ø400 mm L=6,0 m PEHD Ø400 mm Przepust ,13 Przepust ,50 PEHD Ø400 mm L=12,0 m Przepust ,50 PEHD Ø400 mm L=11,0 m WP Przepust Przepust ,00 WD WD Przepust ,00 Przepust ,64 WD L=9,0 m L=9,0 m 0,25 R10,00 0,50 0,50 0,25 L=3,0 m L=50,0 m L=50,0 m L=50,0 m L=50,0 m L=50,0 m L=55,0 m L=50,0 m L=50,0 m L=30,0 m L=30,0 m L=20,0 m L=40,0 m L=50,0 m L=50,0 m L=4,0 m L=4,0 m DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR WP WP WP WP WP WP WP WP WP WP WP DR DR WL WU WU DR rurociągów PP Ø160 mm rurociągów PP Ø160 mm z klapami zwrotnymi na końcach z klapami zwrotnymi na końcach WU WU WU WU WU WU WU WU WU WU WU WU OL WU wylot DN160 ist wlot DN500 ist wlot WU7 KD wlot DR6 i DR11 bet. DN1200 mm Gola Studnia rewizyjna WP L=9,0 m WU WU ,00 Przepust ,5 L=11,0 m Przepust WU 23 Przepust , ,00 WU 25 WU 24 WU , Przepust ,00 WP Przepust ,50 WP WP WD ,00 WP L=11,0 m L=10,0 m L=50,0 m L=50,0 m 0,50 0, DR WU WU DR DR WU WU DR WU 18 WP WU , ,00 L=55,0 m L=50,0 m WU DR WP L=50,0 m L=50,0 m L=50,0 m L=12,0 m WU WU 4 WU 3 WU , , ,00 20,00 LEGENDA Oznakowanie projektowane Objazd Jarocin Oznakowanie istniejące WP WP WP L=50,0 m L=50,0 m L=25,0 m L=50,0 m 0, WU WU DR DR DR DR WU DR WU 2 WU , ,00 0,25 OBJAŚNIENIA Krawężnik betonowy 15x30 cm wystający 12 cm ponad nawierzchnię jezdni Krawężnik betonowy 15x30 cm wystający 2 cm ponad nawierzchnię jezdni Krawężnik betonowy 15x30 cm ułożony "na płask" Obrzeże betonowe 8x30 cm Ścieżka rowerowa - nawierzchnia z betonu asfaltowego Zjazdy indywidualne - nawierzchnia z betonu asfaltowego Warstwa humusu obsiana trawą - spadek poprzeczny 8% Skarpy - warstwa humusu obsiana trawą proj. drenaż z rur drenarskich PVC Ø160 mm proj. połączenie drenażu z odbiornikiem, z rur PVC Ø160 mm, SN12, litych proj. wpusty uliczne z osadnikiem 0,7 m, z bet. DN500 mm proj. przykanaliki z rur PVC Ø160 mm, SN12, litych granica działki, zasięg oddziaływania przedsięwzięcia inż. Jakub Pietraszek PRACOWNIA USŁUG DROGOWYCH "KUBA" Rawicz, ul. Józefa Englerta 17A/17, (Telefon ) Nazwa zadania Budowa ścieżki rowerowej Jaraczewo-Gola w istniejącym pasie drogowym drogi powiatowej. Adres obiektu Gmina Jaraczewo, Powiat jarociński, Województwo wielkopolskie. Skala 1 : 1000 Rysunek Schemat stałej organizacji ruchu Rysunek nr 1 Data oprac r. Funkcja Imię Nazwisko Podpis Projektant Szymon Pietraszek Przepust ,36 WP WD WP WL WL L=11,0 m L=11,0 m L=10,0 m L=50,0 m L=15,0 m OL OL WU DR WU DR DR szerokość 290mm ruszt żeliwny D400, spadek koryt 0,5% Odwodnienie liniowe L=5,0m Odwodnienie liniowe L=5,0m spadek koryt 0,5% szerokość 290mm ruszt żeliwny D400,
