Załącznik do wniosku zgłoszenia robót budowlanych nie wymagających pozwolenia na budowę PROJEKT BUDOWLANY

Transkrypt

1 egz. BIURO USŁUG DROGOWYCH NADZORY - PROJEKTY - KONSULTACJE PAWEŁ STEFAŃCZYK ul. C.K. NORWIDA 2, KROSNO ODRZAŃSKIE tel , fax: , biurops@interia.pl Załącznik do wniosku zgłoszenia robót budowlanych nie wymagających pozwolenia na budowę PROJEKT BUDOWLANY OBIEKT ADRES BRANŻA INWESTOR PODSTAWA ZAWARTOŚĆ Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry Powiat Krosno Odrzańskie, jednostka ewid. gmina Krosno Odrz. Miasto Krosno Odrzańskie, obręb nr 0002, działka 170/2 Drogowa Gmina Krosno Odrzańskie, ul.parkowa 1, Krosno Odrz. Zlecenie IR -VII , z dnia 26 sierpnia 2013r 1. Opis Techniczny str Część Rysunkowa str Autor Projektu Imię i nazwisko Uprawnienia Podpis Projektant br. drogowa Paweł Stefańczyk 67/ 04/ ZG w specjalności drogowej do proj.bez ograniczeń r Krosno Odrzańskie, wrzesień 2013r

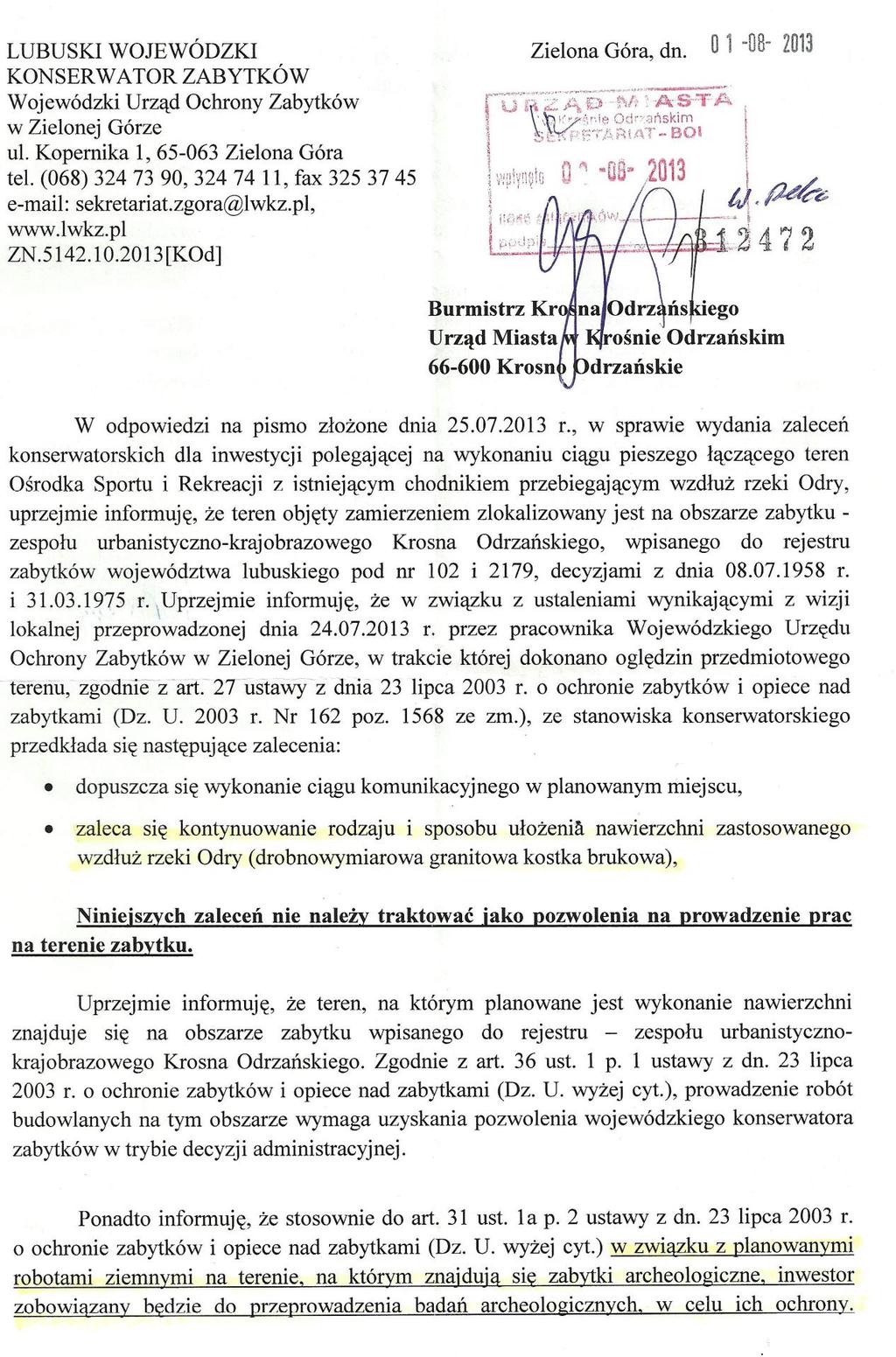

2 Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry STRONA SPIS TREŚCI A) Oświadczenie Projektanta str. 3 B) Uprawnienia, Izba Inżynierów str Opis Techniczny str Informacja BIOZ str Część Rysunkowa: str.11 Rys. Nr 1. Plan Orientacyjny str.12 Rys. Nr 2. Projekt Zagospodarowania Terenu str.13 Rys. Nr 3. Przekroje Normalne. Szczegóły. str Zgoda LWKZ na lokalizacje chodnika str.15-16

3 Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry STRONA A) Oświadczenie Projektanta. Ja, niżej podpisany projektant Paweł Stefańczyk, zamieszkały przy ul.c.k.norwida 2, Krosno Odrzańskie oświadczam, że wykonany Projekt Budowlany pt.: - na podstawie: Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry ZLECENIA: IR -VII , z dnia 26 sierpnia 2013r jest wykonany zgodnie z obowiązującymi przepisami techniczno-budowlanymi, oraz normami. Projektant branży drogowej Krosno Odrzańskie r

4 Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry STRONA B) Uprawnienia. Izba Inżynierów Bud.

5 Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry STRONA - 5 -

6 Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry STRONA OPIS TECHNICZNY Nazwa Inwestycji: Budowa chodnika od ogrodzenia OSiR - do ciągu pieszego biegnącego wzdłuż Odry Inwestor: Gmina Krosno Odrzańskie, ul.parkowa 1, Krosno Odrz. Adres: Powiat Krosno Odrzańskie, jednostka ewid. gmina Krosno Odrz. Obręb 0002, dz. Nr 170/2 1. MATERIAŁY WYJŚCIOWE. Podkład sytuacyjny terenu w skali 1:500 Inwentaryzacja i pomiary uzupełniające wykonane przez Biuro Usług Drogowych, Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. nr 43/99, poz. 430); Katalog szczegółów drogowych ulic, placów i parków Miejskich. Centrum Techniki Budownictwa Komunalnego, Warszawa 1987.; Uzgodnienia z właścicielem terenu pod inwestycję 2. CEL I ZAKRES OPRACOWANIA. Celem budowy chodnika jest umożliwienie optymalnej - najkrótszej komunikacji łączącej miasto Krosno Odrzańskie z obiektami sportowymi OSiR w Krośnie Odrzańskim. W zakres projektu wchodzi opracowanie branży drogowej budowy chodnika na długości 19,7m. 3. STAN ISTNIEJĄCY. Obecnie teren inwestycji stanowi nieużytek porośnięty chwastami. W podłożu stwierdzono nasyp budowlany sypany w postaci piasku oraz mieszaniny gruzów. Teren posiada niewielkie pochylenie, różnica poziomów chodników kamiennego wzdłuż odry oraz chodnika na terenie OSIR wynosi 65cm. Na granicy OSiR znajduje się betonowy płot o wysokości 1,75cm, w który po wykonaniu chodnika planuje się montaż furtki wejściowej na obiekt (odrębne opracowanie).

7 Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry STRONA STAN PROJEKTOWANY CHODNIK W PLANIE. Projektowany chodnik zlokalizowano na nasypie opadającym w kierunku ogrodzenia OSiR. Rozpoczyna się na ciągu pieszym biegnącym wzdłuż Odry i kończy na granicy działki OSiR przy ogrodzeniu. Chodnik posiadać będzie szerokość 2,40m - odpowiadającą szerokości chodnika na OSiR (dopuszcza się zwężenie do szerokości 1,80m). Chodnik zaprojektowano jako odcinek prosty o długości w osi 19,70m. Pod chodnikiem w planie znajduje się studzienka rewizyjna, której właz należy wyregulować do poziomu chodnika CHODNIK W PRZEKROJU POPRZECZNYM. Pochylenie poprzeczne chodnika zaprojektowano o wartości 2% skierowane do niecek terenowych. Dopuszcza się zastosowanie pochylenia daszkowego jak i jednostronnego. Chodnik ograniczony będzie obustronnymi obrzeżami 8x30cm ustawionymi na ławie betonowej 15MPa CHODNIK W PRZEKROJU PODŁUŻNYM. Pochylenie podłużne chodnika związane jest różnica wysokości chodnika przy Odrze oraz na terenie OSiR, która wynosi ok. 65cm. Przy 19,7m długości otrzymujemy średnie pochylenie chodnika 3,3%. Dopuszcza się lokalne zwiększenie pochylenia chodnika do maks. 5% - szczególnie przy ogrodzeniu OSiR, w celu optymalizacji robót ziemnych w wykopie i nasypie. Chodnik należy wynieść ponad istniejący teren ok. 5cm, tak żeby zapewnić jego sprawne odwodnienie - poprzez pobocza ziemne o szerokości 50cm i pochyleniu 3% od chodnika ODWODNIENIE Odwodnienie chodnika będzie realizowane jako powierzchniowe za pomocą spadku poprzecznego o wielkości 2%. Woda opadowa będzie odbierana przez przylegający teren, w szczególności istniejące niewielkie niecki terenowe jest to obecnie funkcjonujący i sprawdzający się sposób odwodnienia obecnego terenu.

8 Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry STRONA KONSTRUKCJA NAWIERZCHNI. Projektuje się następujący układ konstrukcji nawierzchni: Nawierzchnia chodnika: - 8/10cm kostka granitowa szara alternatywnie kostka betonowa 8cm koloru szarego, wzór Starobruk - 5cm podsypka cem.-piaskowa 1:4 grub. 5cm - śr.10cm (0-20cm) podsypka uzupełniająca z piasku średnioziarnistego Chodnik obramować obrzeżem 8*30cm ułożonym na ławie betonowej 15MPa. Przekrój ławy według szczegółu rysunek ZESTAWIENIE POWIERZCHNI. - powierzchnia chodnika z bet. kostki 49,2 m 2 - długość projektowanych obrzeży 45 m - tereny do zahumusowania i obsiania trawą 40 m 2 6. CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU. Budowa chodnika nie wpłynie niekorzystnie na środowisko. Powstanie inwestycji nie zmieni znacząco warunków odwodnienia oraz nie spowoduje wzrostu niekorzystnych zmian w środowisku. Podczas realizacji inwestycji nie przewiduje się wycinki drzew. 7. INNE INFORMACJE Działka nr 170/2 - na której zlokalizowano projektowany obiekt budowlany, znajduje się na obszarze zabytku zespołu urbanistyczno-krajobrazowego Krosna Odrzańskiego, wpisanego do rejestru zabytków województwa lubuskiego pod nr 102 i LWKZ w Zielonej Górze pismem ZN [KOd] z dnia r wyraził zgodę na lokalizację chodnika Przedmiotowy teren nie leży w granicach eksploatacji górniczej Przedmiotowy teren na którym projektuje się inwestycję - znajduje się w odległości ok. 5m od obszaru Natura 2000: Dolina Środkowej Odry (PLB ). Inwestycja nie będzie jednak w jakikolwiek sposób oddziaływać negatywnie na obszary Natura 2000 gdyż łączy dwa istniejące ciągi komunikacyjne Informacja i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych

9 Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry STRONA obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi: Nie stwierdzono zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanego chodnika. 8. STAN GRUNTU. URZĄDZENIA OBCE. Działka Nr 170/2, na której projektuje się inwestycję pozostaje we właściwości Inwestora tj. Gminy Krosno Odrzańskie. Na podstawie podkładu geodezyjnego oraz pomiarów stwierdza się, że projektowana inwestycja nie koliduje z istniejącym uzbrojeniem terenu. W obrębie planowanych robót znajduje się studzienka rewizyjna kanalizacyjna, której pokrywę należy wyregulować do poziomu chodnika.

10 Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry STRONA INFORMACJA BIOZ. DLA PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA. Zgodnie z obowiązującym Prawem Budowlanym oraz Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, kierownik budowy jest obowiązany sporządzić lub zapewnić sporządzenie plan BIOZ w oparciu o niniejszą informację. W planie, należy uwzględnić specyfikę następujących rodzajów robót budowlanych związanych z planowaną budową dróg i chodników: 1) prowadzonych w pobliżu linii wysokiego napięcia lub czynnych linii komunikacyjnych, 2) prowadzonych robót pod lub w pobliżu przewodów linii elektroenergetycznych w odległości liczonej poziomo od skrajnych przewodów mniejszej niż 3,0 m dla linii o napięciu znamionowym nieprzekraczającym 1 kv, 3) prowadzonych przy użyciu ciężkiego sprzętu mechanicznego, 4) prowadzonych przy montażu i demontażu ciężkich elementów prefabrykowanych, 5) przy konieczności zabezpieczenia istniejących instalacji podziemnych. 6) przy załadunku materiałów sypkich (urobek z koryta, roboty ziemne) 7) prace przy rozładunku prefabrykatów na paletach. Przedmiotowa inwestycja nie jest związana z robotami szczególnie niebezpiecznymi, niemniej w planie BIOZ należy uwzględnić specyfikę prowadzenia robót ziemnych i montażowych, w szczególności: zagrożenie przysypaniem podczas załadunku urobku z koryta, przygnieceniem podczas prac przeładunkowych prefabrykatów, opracował:

11 Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry STRONA CZĘŚĆ RYSUNKOWA Rys. Nr 1. Plan Orientacyjny Rys. Nr 2. Projekt Zagospodarowania Terenu Rys. Nr 3. Przekroje Normalne. Szczegóły. str.12 str.13 str.14

12 INWESTOR: Gmina Krosno Odrzańskie, ul.parkowa Krosno Odrz. Wykonawca Projektu: Autorzy: PROJEKTANT: OBIEKT: SKALA 1: 1000 DATA: TYTUŁ 09/2013r RYSUNKU Imię i nazwisko: mgr inż. Paweł Stefańczyk uprawnienia: 67/04/ZG upr. do proj. bez ogran. w specjalności drogowej data i podpis: r. Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry ADRES: Krosno Odrzańskie, dz. Nr 170/2 nr egz. nr rys. 1 ODRA LOKALIZACJA CHODNIKA

13 LEGENDA: - działka objęta inwestycją we właściwości Gminy Krosno Odrzańskie - granice działek, - krawędzie chodnika, obrzeże betonowe 8*30cm - pobocze ziemne chodnika, i=3%, s=0,5m, - projektowana nawierzchnia chodnika z kostki betonowej szarej o grubości 8cm - istniejący ciąg komunikacyjny do gospodarczej bramy OSiR z kostki kamiennej 8/10cm - w dobrym stanie. - istniejący ciąg komunikacyjny na terenie OSiR z kostki betonowej szarej gr.8cm - w dobrym stanie. - skarpy wykopu wcięcie ok. 0,5m - skarpy nasypu - ok. 0,3m PODSTAWOWE PARAMETRY OBIEKTU: SZEROKOŚĆ CHODNIKA: 2,50m DŁUGOŚC CHODNIKA: 19,7m POWIERZCHNIA CHODNIKA: F=49,3m2 Odwodnienie - do istniejących niecek terenowych poprzez projekt. pobocza o spadku 3% i szerok. 0,5m INWESTOR: Gmina Krosno Odrzańskie, ul.parkowa Krosno Odrz Wykonawca Projektu: Autorzy: PROJEKTANT: OBIEKT: SKALA 1:500 DATA: 09/2013r ADRES: TYTUŁ RYSUNKU Imię i nazwisko: mgr inż. Paweł Stefańczyk uprawnienia: 67/04/ZG upr. do proj. bez ogran. w specjalności drogowej data i podpis: r. Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry Krosno Odrzańskie, dz. Nr 170/2 nr egz. nr rys. 2

14 Przekrój Normalny 1:25 W NIEWIELKIM NASYPIE DOPUSZCZA SIĘ ZWĘŻENIE DO 1,80m W NIEWIELKIM WYKOPIE 1:1,5 3% +/-2% 3% 1:1,5 "A" KOSTKA KAMIENNA SZARA, 8/10cm ALTERNATYWNIE KOSTKA BETONOWA - SZARA, GR. 8cm PODYSPKA CEMENTOWO-PIASKOWA 1:4 GR. 5cm WARSTWA ODCINAJĄCA Z PIASKU ŚREDNIOZIARNISTEGO K>8m/dobę - gr.10cm GRUNT RODZIMY, PO WYKONANIU KORYTA ZAGĘŚCIĆ DO Id=1,0 Szczegół "A" skala 1:10 OBRZEŻE 8x30cm 3%+/-2% 2,40m 8 Humusowanie terenu 10cm z obsianiem trawami niskimi INWESTOR: Gmina Krosno Odrzańskie, ul.parkowa Krosno Odrz Wykonawca Projektu: ŁAWA BETONOWA 15MPa KOSTKA KAMIENNA SZARA, 8/10cm ALTERNATYWNIE KOSTKA BETONOWA - SZARA, GR. 8cm PODYSPKA CEMENTOWO-PIASKOWA 1:4 GR. 5cm PODSYPKA Z PIASKU ŚREDNIOZIARNISTEGO K>8m/dobę - gr.10cm GRUNT RODZIMY, PO WYKONANIU KORYTA ZAGĘŚCIĆ DO Id=1,0 Autorzy: PROJEKTANT: OBIEKT: SKALA 1:25 ADRES: Imię i nazwisko: mgr inż. Paweł Stefańczyk uprawnienia: 67/04/ZG upr. do proj. bez ogran. w specjalności drogowej data i podpis: r. Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry Krosno Odrzańskie, dz. Nr 170/2 nr egz. nr rys. 3 DATA: 09/2013r TYTUŁ RYSUNKU

15 Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry STRONA

16 Budowa chodnika od ogrodzenia OSiR do ciągu pieszego biegnącego wzdłuż Odry STRONA
