1 BIURO USŁUG DROGOWYCH NADZORY - PROJEKTY - KONSULTACJE PAWEŁ STEFAŃCZYK ul. C.K. NORWIDA KROSNO ODRZAŃSKIE egz. Tel Załącznik do wniosku zgłoszenia robót budowlanych nie wymagających pozwolenia na budowę PROJEKT TECHNICZNY Obiekty sportowe wraz z infrastrukturą towarzyszącą przy Szkole Podstawowej nr 2 w Gubinie na który składają się 3 tomy: Tom 1 Projekt Zagospodarowania Terenu Tom 2 Projekt Techniczny Urządzenia sportowe Tom 3 Projekt Techniczny Komunikacja TOM 3: PROJEKT TECHNICZNY - KOMUNIKACJA OBIEKT Obiekty sportowe wraz z infrastrukturą towarzyszącą przy Szkole Podstawowej Nr 2 w Gubinie ADRES Miasto Gubin, ul. Świerczewskiego 2, obręb Nr 1, działki Nr: 333/1, 335/5 BRANśA Urządzenia sportowe, nawierzchnie INWESTOR PODSTAWA ZAWARTOŚĆ Gmina Gubin o statusie miejskim, ul.piastowska 24, Gubin Umowa nr 1/2006 z dnia 12 stycznia 2006r Opis Techniczny Część Rysunkowa Autorzy Projektu Imię i nazwisko Uprawnienia Podpis 1. Projektant branŝy drogowej Paweł Stefańczyk 67/ 04/ ZG w specjalności drogowej do proj.bez ograniczeń Krosno Odrzańskie, maj 2006r r

2 Obiekty sportowe wraz z infrastrukturą towarzyszącą przy SP Nr 2 w Gubinie STRONA - 2 SPIS TREŚCI A) Plan orientacyjny str. 3 B) Oświadczenie Projektanta str. 4 C) Uprawnienia, Izba InŜynierów str Opis techniczny str Część rysunkowa: 2.1 Plan sytuacyjny str Przekroje normalne str Plan tyczenia str Decyzja o warunkach zabudowy pismo GB-7331/149/2004/05-W z dnia 25 luty 2005r, wydana przez Burmistrza Miasta Gubin Decyzję WUOZ z dnia 02 grudnia 2005r dotyczącą moŝliwości wprowadzenia zmian w wyglądzie i substancji przedmiotowego terenu pozostającego we właściwości WUOZ, pismo ZN.K.Dom /05 Opinia Zespołu Uzgadniania Dokumentacji Projektowej w Krośnie Odrz. Nr GK-ZUD /2005 z dnia 25 listopad 2005r Grupa Energetyczna ENEA, Uzgodnienie nr TE-7/265/3130/05 z dnia r Telekomunikacja Polska S.A. Obszar Telekomunikacji w Zielonej Górze, Pion Sieci Nr SWZ/Z/E /05 - z dnia 10 listopad 2005r Dolnośląska Spółka Gazownictwa sp. z o.o. we Wrocławiu, Zakład Gazowniczy Zgorzelec, pismo HT-21/5331/2005 z dnia r Urząd Miejski w Gubinie, pismo z dnia 15 listopada 2005r, Nr KI-2211/d/18/2005, Przedsiębiorstwo Usług Miejskich sp. z o.o., ul. Śląska 36, Gubin Uzgodnienie Nr 152/XI/2005 z dnia r Str.16 Str.17 Str.18 Str.19 Str.20 Str.21 Str.22 Str.23

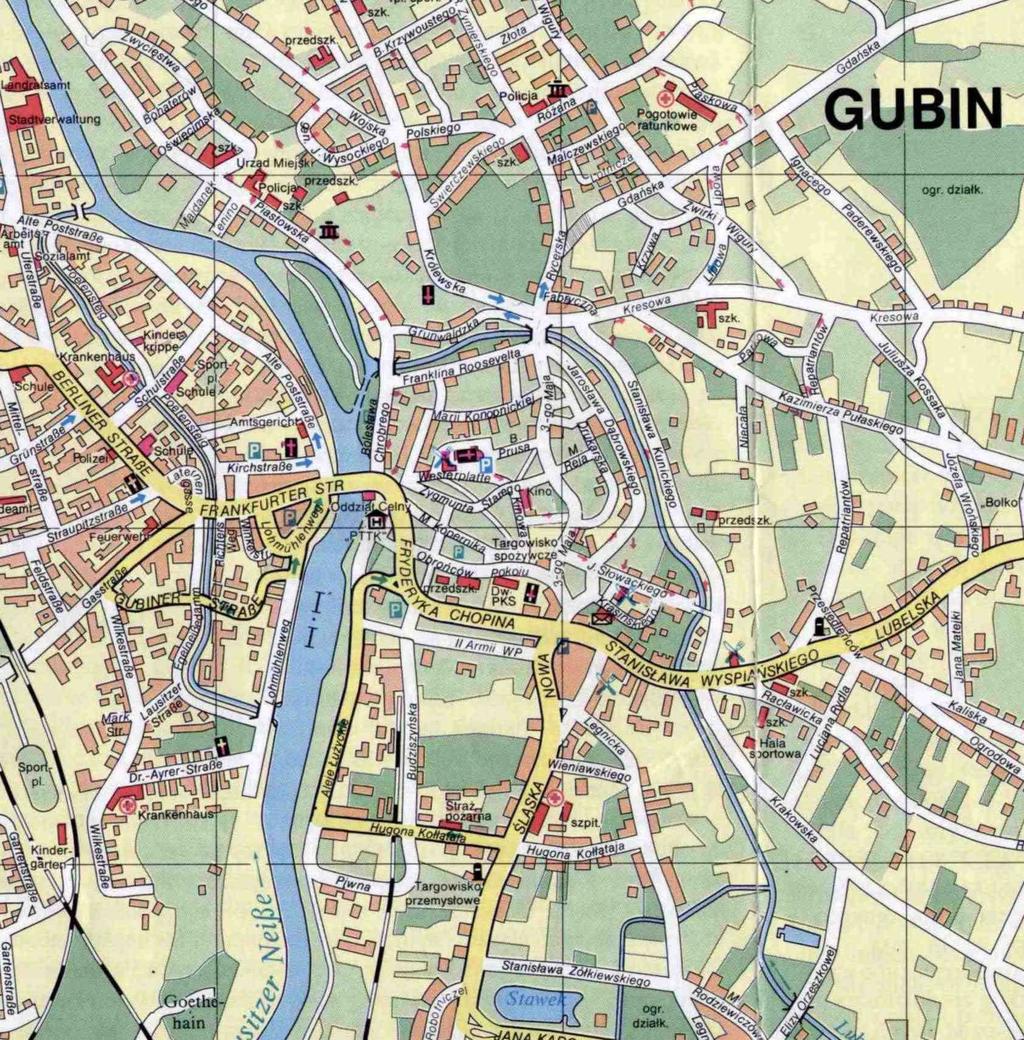

3 Obiekty sportowe wraz z infrastrukturą towarzyszącą przy SP Nr 2 w Gubinie STRONA - 3 A) Plan Orientacyjny. Lokalizacja projektowanych obiektów

4 Obiekty sportowe wraz z infrastrukturą towarzyszącą przy SP Nr 2 w Gubinie STRONA - 4 B) Oświadczenie Projektanta. Nadzory, Projekty, Konsultacje Paweł Stefańczyk ul.c.k.norwida 2, Krosno Odrzańskie oświadcza, Ŝe wykonana praca projektowa zawarta w Projekcie Technicznym: w ramach zawartej Obiekty sportowe wraz z infrastrukturą towarzyszącą przy Szkole Podstawowej Nr 2 w Gubinie Umowy nr 1/2006 z dnia 12 stycznia 2006r jest wykonana zgodnie z umową, obowiązującymi przepisami technicznobudowlanymi, oraz normami i jest kompletna z punktu widzenia celu któremu ma słuŝyć. Projektant branŝy drogowej Krosno Odrzańskie r

5 Obiekty sportowe wraz z infrastrukturą towarzyszącą przy SP Nr 2 w Gubinie STRONA - 5 C) Uprawnienia. Izba InŜynierów Bud.

6 Obiekty sportowe wraz z infrastrukturą towarzyszącą przy SP Nr 2 w Gubinie STRONA - 6

7 Obiekty sportowe wraz z infrastrukturą towarzyszącą przy SP Nr 2 w Gubinie STRONA - 7 OPIS TECHNICZNY Nazwa Inwestycji: Obiekty sportowe wraz z infrastrukturą towarzyszącą przy Szkole Podstawowej nr 2 w Gubinie. Inwestor: Gmina Gubin o statusie miejskim, ul. Piastowska 24, Gubin Adres: Gubin, Świerczewskiego 2, dz. nr 333/1, 335/5 1. PODSTAWA OPRACOWANIA Zlecenie Burmistrza Miasta Gubina, 1.2. Mapa do celów projektowych w skali 1:500 z dnia r. wykonana przez geodetę uprawnionego Adama Spytę, 1.3. Inwentaryzacja i pomiary uzupełniające wykonane przez zespół projektowy. 2. STAN ISTNIEJACY. Działki nr 333/1, 335/5, na których projektuje się inwestycję stanowią własność Gminy Gubin o Statusie Miejskim. Obecnie na tym terenie znajdują się obiekty sportowe Szkoły Podstawowej nr 2. BieŜnia posiada nawierzchnię ŜuŜlową natomiast boiska posiadają nawierzchnię gruntową. Obiekty te znajdują się w złym stanie technicznym. Na terenie objętym inwestycją znajdują się równieŝ pozostawione pnie ściętych drzew.

8 Obiekty sportowe wraz z infrastrukturą towarzyszącą przy SP Nr 2 w Gubinie STRONA STAN PROJEKTOWANY ZAGOSPODAROWANIE TERENU. Projektuje się chodnik o szerokości 2,0 m z betonowej kostki gr. 6 cm na podsypce piaskowej gr. 5 cm i pochyleniu poprzecznym 2. Niweletę chodnika naleŝy wynieść ponad istniejący teren na wysokość 5 cm i wpisać łagodnie w istniejące ukształtowanie terenu. Obramowanie chodnika naleŝy wykonać z obrzeŝy betonowych 6x20 cm. 3.2 ODWODNIENIE. Odwodnienie chodnika projektuje się jako powierzchniowe przez zastosowanie spadków poprzecznych 2 % i podłuŝnych. Woda opadowa z chodnika będzie odbierana przez przyległy teren. 3.3 KONSTRUKCJA NAWIERZCHNI. CHODNIK kostka betonowa grubości 6 cm, podsypka piaskowa z piasku średnioziarnistego gr. 5 cm, obramowanie z obrzeŝy bet. 6x20 cm 3.4 ZESTAWIENIE POWIERZCHNI. betonowa kostka gr. 6 cm 230 m 2 4. UWAGI KOŃCOWE. 4.1 Teren objęty inwestycją poza obiektami sportowymi oraz skarpy naleŝy zagospodarować przez nawiezienie humusu gr. 10 cm z obsianiem mieszaniną traw niskich. 4.2 WzdłuŜ chodnika oraz boiska naleŝy ustawić ławki parkowe oraz kosze na śmieci.

9 Obiekty sportowe wraz z infrastrukturą towarzyszącą przy SP Nr 2 w Gubinie STRONA Wyniesienie sytuacyjno wysokościowe w terenie poszczególnych obiektów naleŝy wykonać w oparciu o plan tyczenia (załącznik graficzny) na podstawie współrzędnych geodezyjnych oraz rzędnych wysokościowych. opracował:
