3 Informacje podstawowe Dzięki technologii opracowanej wskutek wieloletniego doświadczenia, narzędzia precyzyjne i techniczne z diamentów Diament nadal mają swój wkład w wielu gałęziach przemysłu strategicznego. 4

4 Informacje podstawowe PCD Diament polikrystaliczny Diament polikrystaliczny (PCD) jest używany do skrawania różnorakich materiałów nieżelaznych i niemetalicznych. Jest to doskonały materiał na narzędzia skrawające wskutek jego właściwości, takich jak twardość, która jest znacznie większa niż materiałów ceramicznych, co przekłada się na dłuższą żywotność urządzenia. Właściwości Zastosowanie Jednakowe właściwości we wszystkich kierunkach. Doskonała wytrzymałość na ścieranie. Właściwa chropowatość powierzchni. Najwyższa twardość. Materiały metaliczne nieżelazne. (stopy aluminium, MMC, stopy miedzi, węglik wolframu) Materiały niemetaliczne. (obróbka drewna, grafit/epoksyd, laminat wzmacniany włóknem szklanym/tworzywo sztuczne, materiały ceramiczne) Wysoka przewodność cieplna. PCBN Polikrystaliczny regularny azotek boru Polikrystaliczny regularny azotek boru (PCBN) jest używany przy skrawaniu różnorakich materiałów żelaznych. PCBN posiada dobrą wytrzymałość na ścieranie i ciepło oraz wykazuje doskonałe rezultaty podczas skrawania w wysokich prędkościach Właściwości Zastosowanie Właściwości identyczne we wszystkich kierunkach. Wysoka wytrzymałość na ścieranie. Wysoka trwałość chemiczna. Materiały metaliczne żelazne. (żeliwo, proszek metaliczny, stal hartowana Hrc>45, nadstopy) Wysoka twardość. Wysoka przewodność cieplna. 5

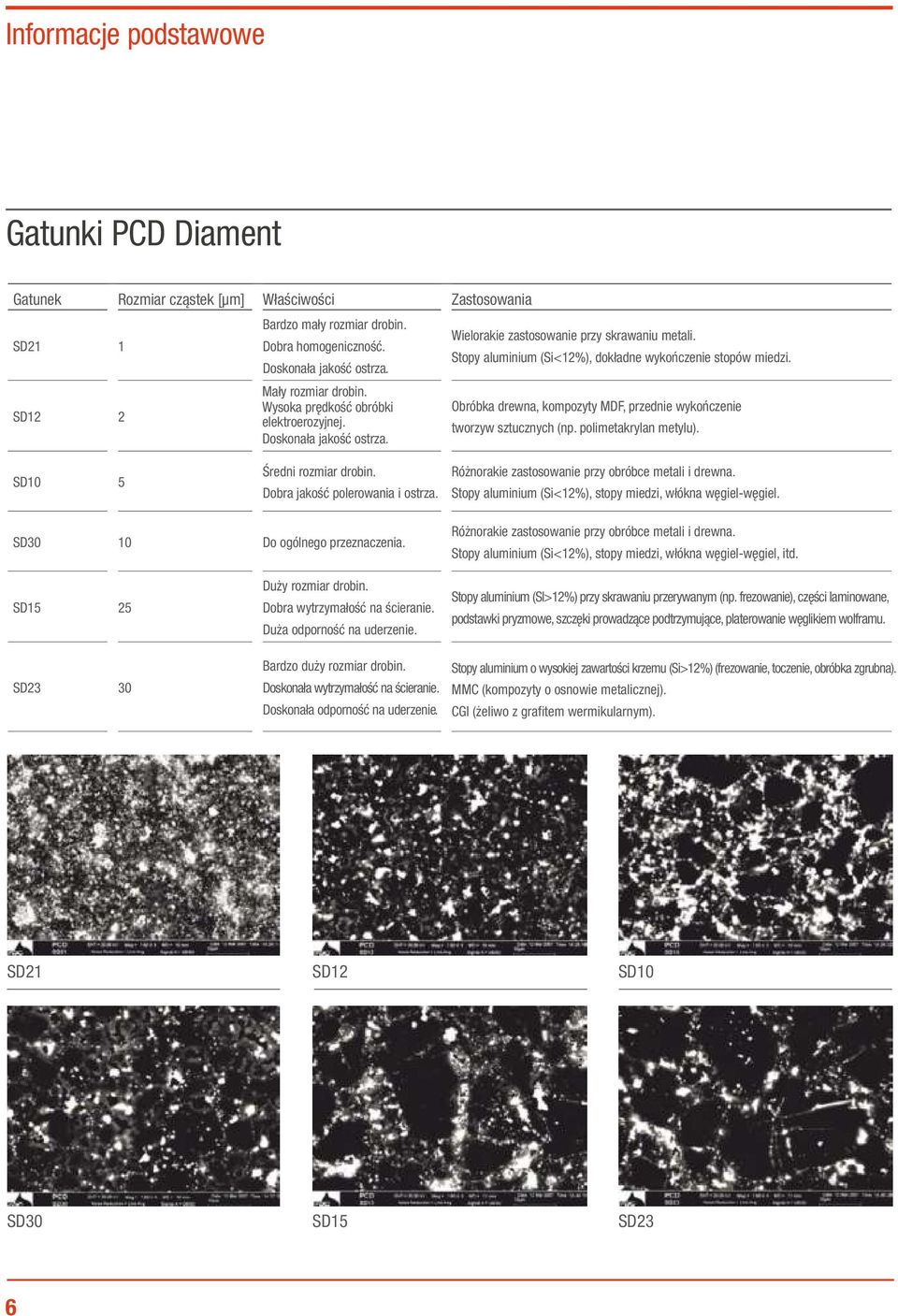

5 Informacje podstawowe Gatunki PCD Diament Gatunek Rozmiar cząstek [µm] Właściwości Zastosowania Bardzo mały rozmiar drobin. Wielorakie zastosowanie przy skrawaniu metali. SD21 1 Dobra homogeniczność. Stopy aluminium (Si<12%), dokładne wykończenie stopów miedzi. Doskonała jakość ostrza. Mały rozmiar drobin. Wysoka prędkość obróbki Obróbka drewna, kompozyty MDF, przednie wykończenie SD12 2 elektroerozyjnej. tworzyw sztucznych (np. polimetakrylan metylu). Doskonała jakość ostrza. SD10 5 Średni rozmiar drobin. Dobra jakość polerowania i ostrza. Różnorakie zastosowanie przy obróbce metali i drewna. Stopy aluminium (Si<12%), stopy miedzi, włókna węgiel-węgiel. SD30 10 Do ogólnego przeznaczenia. Różnorakie zastosowanie przy obróbce metali i drewna. Stopy aluminium (Si<12%), stopy miedzi, włókna węgiel-węgiel, itd. SD15 25 SD23 30 Duży rozmiar drobin. Dobra wytrzymałość na ścieranie. Duża odporność na uderzenie. Bardzo duży rozmiar drobin. Doskonała wytrzymałość na ścieranie. Doskonała odporność na uderzenie. Stopy aluminium (SI>12%) przy skrawaniu przerywanym (np. frezowanie), części laminowane, podstawki pryzmowe, szczęki prowadzące podtrzymujące, platerowanie węglikiem wolframu. Stopy aluminium o wysokiej zawartości krzemu (Si>12%) (frezowanie, toczenie, obróbka zgrubna). MMC (kompozyty o osnowie metalicznej). CGI (żeliwo z grafitem wermikularnym). SD21 SD12 SD10 SD30 SD15 SD23 6

6 Informacje podstawowe Gatunki PCBN Diament Gatunek CBN Spoiwo Właściwości Zastosowania Żeliwo szare. SB30 93% Ceramiczne (AlN) Stal hartowana (obróbka zgrubna). Stałe PCBN. Żeliwo z wysoką zawartością chromu. Doskonała wytrzymałość na ścieranie. Spiek żelazny. SB31 95% Metaliczne (Co) Doskonała wytrzymałość na ścieranie. Żeliwo szare. Żeliwo szare. SB12 90% Szerokie zastosowania przy skrawaniu żeliwa. Osnowa na bazie tytanu Stopy z proszku żelaznego. Wysoka ciągliwość. Stop do napawania (na bazie niklu). SB13 75% Osnowa na bazie tytanu Dobra odporność na zużycie chemiczne. Proszek metaliczny (gniazda zaworu). Stopy z proszku żelaznego. SB27 60% Ceramiczne (TiN) Dobra wytrzymałość na uderzenia przy wysokiej temperaturze. Stal hartowana (skrawanie wykańczające); Dobra wytrzymałość na ścieranie w warunkach niestabilnych. Skrawanie częste. Toczenie stali hartowanej; Dobra odporność na zużycie chemiczne, przy skrawaniu Sb26 50% Ceramiczne (TiC) Skrawanie ciągłe. w wysokich prędkościach (>180m/min) Spiek żelazny. Toczenie stali hartowanej; Doskonała odporność na zużycie chemiczne, przy skrawaniu SB24 45% Ceramiczne (TiN) Skrawanie ciągłe, z rzadkimi przerwami. wysokich prędkościach (>180m/min) Spiek żelazny. SD30 SD31 SD12 SD13 SD27 SD25 7

7 Informacje podstawowe Typowe parametry pracy PCD Materiał obrabiany Stopy aluminium (Si 4-8% ) Stopy aluminium ( Si 9-14% ) Stopy aluminium (Si > 14% ) Stopy miedzi (mosiądz, brąz) Zielony węglik wolframu Toczenie / frezowanie Prędkość skrawania (m/min) Posuw (mm/obrót) Głębokość wcięcia (mm) Zalecany gatunek Toczenie SD21 Frezowanie SD12 Toczenie SD10 Frezowanie SD30 Toczenie SD15 Frezowanie SD23 Toczenie SD10 Frezowanie SD30 Toczenie SD SD15 Materiał ceramiczny Toczenie SD15 Kompozyty z włókna węglowego Toczenie SD15 Tworzywa sztuczne wzmacniane włóknem szklanym Drewno (np. MDF) Toczenie SD15 Kształtowanie SD30 Skrawanie do 10 SD15 Twardość Wysoka Low Wykańczanie dokładne Wykańczanie Ogólne skrawanie Obróbka zgrubna Skrawanie częste Warunki skrawania 8

8 Informacje podstawowe Typowe parametry pracy PCBN Materiał obrabiany Żeliwo szare Żeliwo utwardzone Stal hartowana Obróbka zgrubna / Wykańczanie Prędkość skrawana (m/min) Posuw (mm/obrót) Głębokość wcięcia (mm) Zalecany gatunek Obróbka zgrubna SB30, SB31 Wykańczanie SB31 Obróbka zgrubna SB30, SB31 Wykańczanie SB12 Obróbka zgrubna SB27, SB24 Wykańczanie SB13, SB26 Proszek metaliczny Wykańczanie SB13, SB26 Stal narzędziowa Wykańczanie SB13 Żeliwo Stal hartowana Twardość Twardość Wysoka Wysoka Niska Warunki skrawania Niska Warunki skrawania Ciągłe Przerywane Często przerywane Ciągłe Przerywane Często przerywane Proszek metaliczny Twardość Wysoka Niska Warunki skrawania Ciągłe Przerywane Często przerywane 9

9 Informacje podstawowe Wykrywanie i usuwanie (ogólnych) usterek w narzędziach skrawających Problem Czynnik Usuwanie usterek Warunki skrawania Prędkość skrawania Posuw Kąt natarcia Kształt narzędzia Kąt przyłożenia narzędzia Kąt wzniosu Starcie powierzchni bocznej Złe warunki skrawania Starcie krateru Wykruszanie się Złamanie Problemy z powierzchnią obrabianą Karbowanie Rąbki Złe warunki skrawania Złe umiejscowienie czynnika chłodzącego Złe warunki skrawania Niedokładne ustawienia Wibracje urządzenia Narost na ostrzu Wykruszanie się Nadmierny posuw Zbyt duże skrawane wymiary Złe warunki skrawania Zły czynnik chłodzący Zły kształt narzędzia Zbyt niska moc narzędzia Zbyt duży promień zaokrąglenia ostrza Zbyt duże skrawane wymiary Zbyt niska moc urządzenia Zbyt mały posuw Zbyt duże skrawane wymiary Zbyt duży promień zaokrąglenia ostrza Wymiary skrawania Promień zaokrąglenia ostrza Powierzchnia gładzenia + Zwiększyć - Zmniejszyć 10

10 Informacje podstawowe Tryb postępowania w celu rozwiązania problemów z narzędziem (PCBN) 01. Nadmierne starcie krateru Podejmowane działania: Zmniejszenie prędkości posuwu. Zwiększenie prędkości posuwu. Zastosowanie czynnika chłodzącego. Wybór gatunku z mniejszą zawartością CBN. 02. Zbyt duże starcie powierzchni bocznej Podejmowane działania: Zmniejszenie prędkości posuwu. Zwiększenie prędkości posuwu. Wybór gatunku z większą zawartością CBN. 03. Złamanie Podejmowane działania: Zmniejszenie prędkości posuwu. Zwiększenie prędkości posuwu. Zaprzestanie doprowadzania czynnika chłodzącego (przerwanie). Zwiększenie kąta skosu i szerokości. Zastosowanie większego promienia zaokrąglenia narzędzia lub okrągłego oprzyrządowania. 04. Starcie karbu Podejmowane działania: Zwiększenie kąta wzniosu zastosowanie wkładek okrągłych. Zmniejszenie prędkości posuwu. Wybór gatunku z większą zawartością CBN. 05. Wykruszanie się krawędzi Podejmowane działania: Zastosowanie płytki ściętej. Zmniejszenie prędkości skrawania. Zwiększenie sztywności układu. 11

11 Płytki do toczenia Kod metryczny 02 Kąt przyłożenia 04 Rodzaj płytki 06 Grubość CNMG Kształt płytki 03 Tolerancja 05 Długość krawędzi skrawającej 07 Promień zaokrąglenia ostrza 01. Kształt płytki 02. Kąt przyłożenia 03. Tolerancja C D E N B K R S C P T V 04. Rodzaj płytki W Klasa m t Ød A ±0.005 ±0.025 ±0.025 F ±0.005 ±0.025 ±0.013 C ±0.013 ±0.025 ±0.025 H ±0.013 ±0.025 ±0.013 E ±0.025 ±0.025 ±0.025 G ± ±0.05 ±0.13 ± ±0.05 M ± ±0.18 ±0.13 ± ±0.13 U ± ±0.38 ±0.13 ± ±5 A R Z, X Specjalne G B, W M T, H Okrąg wpisany (mm) Tolerancja (mm) m M U M U 6.35 ±0.08 ±0.13 ±0.05 ± ±0.08 ±0.13 ±0.05 ± ±0.13 ±0 ±0.08 ± ±0.15 ±7 ±0.10 ± ±0.15 ±7 ±0.10 ± ±0.18 ±0.33 ±0.13 ± ±0.18 ±0.38 ±0.13 ±5 d 12

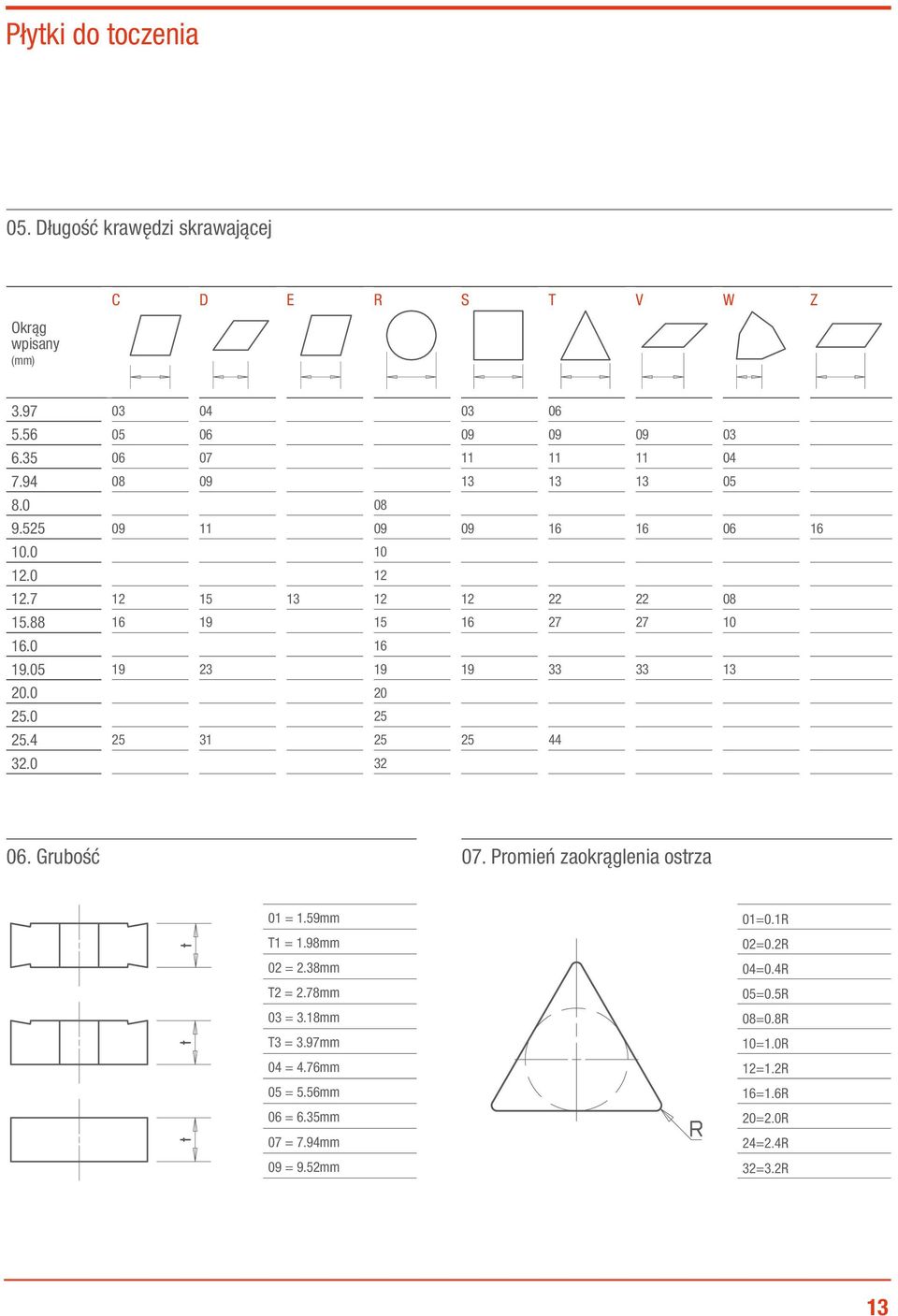

12 Płytki do toczenia 05. Długość krawędzi skrawającej Okrąg wpisany (mm) C D E R S T V W Z Grubość 07. Promień zaokrąglenia ostrza 01 = 1.59mm T1 = 1.98mm 02 = 2.38mm T2 = 2.78mm 03 = 3.18mm T3 = 3.97mm 04 = 4.76mm 05 = 5.56mm 06 = 6.35mm 07 = 7.94mm 09 = 9.52mm 01=0.1R 02=R 04=R 05=0.5R 08=0.8R 10=1.0R 12=1.2R 16=1.6R 20=2.0R 24=2.4R 32=3.2R 13

13 Płytki do toczenia Płytki do toczenia PCD 1 CCGW Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 CCGW CCGW2(1.5) CCGW CCGW2(1.5)1 CCGW09T302 CCGW3(2.5) CCGW09T304 CCGW3(2.5)1 CCGW CCGW CCGW CCGW CNGA Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 CCGW CNGA43(0.5) CCGW CNGA431 CCGW CNGA CCGW CNGA CCGW CNGA CPGW Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 CPGW CPGW2(1.5) CPGW CPGW2(1.5)1 CPGW CPGW32(0.5) CPGW CPGW CPGW CPGW CPGW9T304 CPGW3(2.5) DCGW Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 DCGW DCGW2(1.5) DCGW DCGW2(1.5)1 DCGW DCGW32(0.5) DCGW DCGW DCGW11T302 DCGW3(2.5) DCGW11T304 DCGW3(2.5)

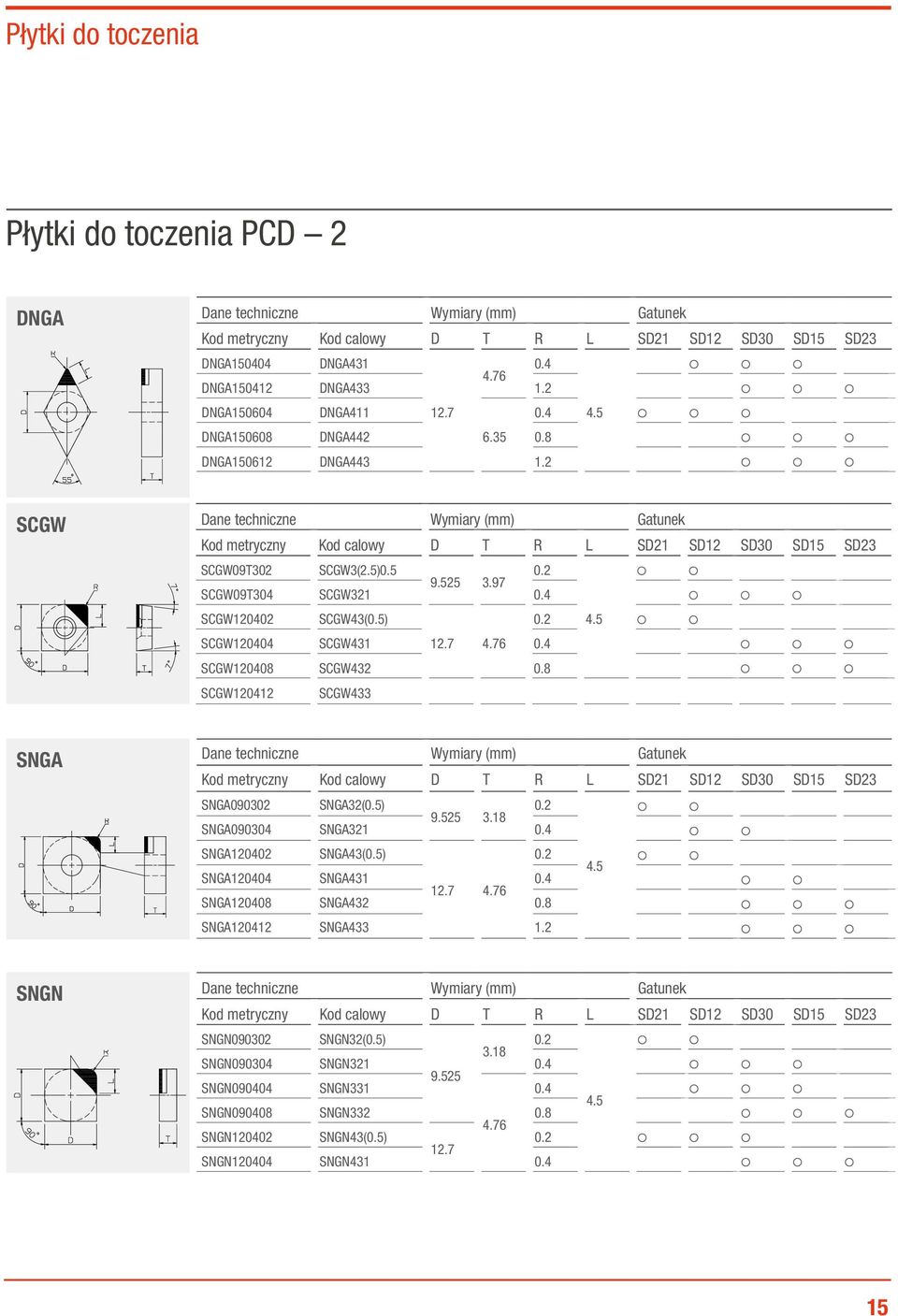

14 Płytki do toczenia Płytki do toczenia PCD 2 DNGA Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 DNGA DNGA DNGA DNGA DNGA DNGA DNGA DNGA DNGA DNGA SCGW Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 SCGW09T302 SCGW3(2.5) SCGW09T304 SCGW321 SCGW SCGW43(0.5) SCGW SCGW SCGW SCGW SCGW SCGW433 SNGA Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 SNGA SNGA32(0.5) SNGA SNGA321 SNGA SNGA43(0.5) SNGA SNGA SNGA SNGA SNGA SNGA SNGN Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 SNGN SNGN32(0.5) 3.18 SNGN SNGN SNGN SNGN331 SNGN SNGN SNGN SNGN43(0.5) 12.7 SNGN SNGN431 15

15 Płytki do toczenia Płytki do toczenia PCD 3 SPGW Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 SPGW SPGW22(0.5) 6.35 SPGW SPGW SPGW SPGW32(0.5) SPGW SPGW321 SPGW SPGW SPGW SPGW TCGW Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 TCGW TCGW1.7(1.5) TCGW TCGW1.7(1.5) TCGW TCGW2(1.5) TCGW TCGW2(1.5)1 TCGW16T302 TCGW3(2.5) TCGW16T304 TCGW3(2.5)1 TNGA Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 TNGA TNGA33(0.5) TNGA TNGA TNGA TNGA TOEW Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 TOEW TOEW1.2(1.5) TOEW TOEW1.7(1.5) TOEW TOEW1.7(1.5)1 16

16 Płytki do toczenia Płytki do toczenia PCD 4 TPGA Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 TPGA TPGA1.7(1.5) TPGA TPGA1.7(1.5)1 TPGA TPGA22(0.5) TPGA TPGA221 TPGN Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 TPGN TPGN1.7(1.5) TPGN TPGN1.7(1.5)1 TPGN TPGN22(0.5) TPGN TPGN221 TPGN16T304 TPGN3(2.5) TPGN16T308 TPGN(2.5)2 0.8 TPGW Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 TPGW TPGW1.7(1.5) TPGW TPGW2(1.5) TPGW TPGW TPGW16T302 TPGW3(2.5) TPGW16T304 TPGW3(2.5) TPGW TPGW VBGW Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 VBGW VBGW22(0.5) VBGW VBGW221 VBGW VBGW33(0.5) VBGW VBGW VBGW VBGW

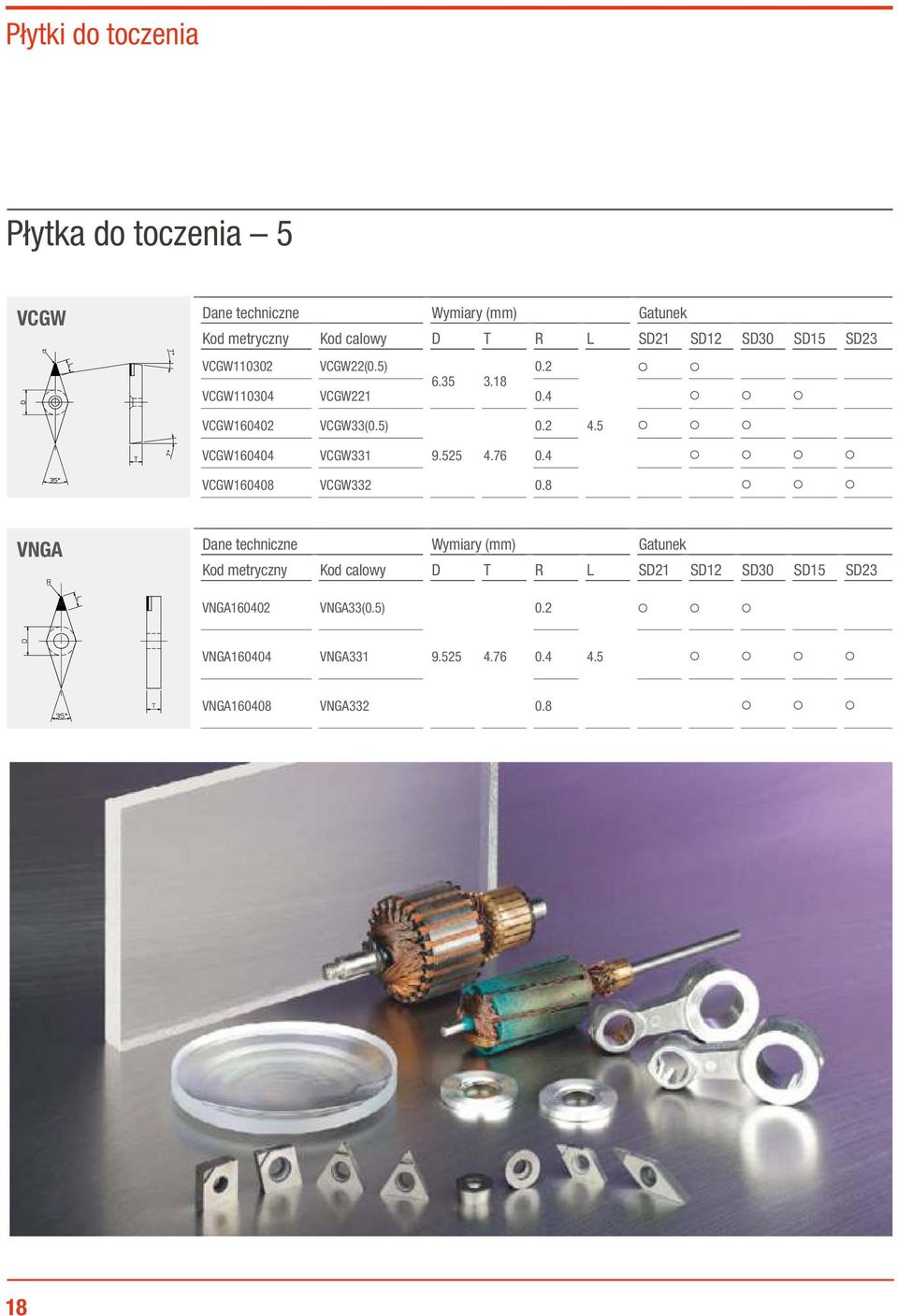

17 Płytki do toczenia Płytka do toczenia 5 VCGW Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 VCGW VCGW22(0.5) VCGW VCGW221 VCGW VCGW33(0.5) VCGW VCGW VCGW VCGW VNGA Kod metryczny Kod calowy D T R L SD21 SD12 SD30 SD15 SD23 VNGA VNGA33(0.5) VNGA VNGA VNGA VNGA

18 Płytki do toczenia Płytka do toczenia PCBN 1 CCGW Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 CCGW CCGW2(1.5) CCGW CCGW2(1.5)1 CCGW09T302 CCGW3(2.5) CCGW09T304 CCGW3(2.5)1 CCGW CCGW CCGW CCGW CNGA Kod metryczny Kod calowy D T R L SB21 SB12 SB30 SB15 SB23 CNGA CNGA43(0.5) CNGA CNGA431 CNGA CNGA CNGA CNGA CNGA CNGA CNGA CNGA CPGW Kod metryczny Kod calowy D T R L SB21 SB12 SB30 SB15 SB23 CPGW CPGW2(1.5) CPGW CPGW2(1.5)1 CPGW CPGW32(0.5) CPGW CPGW CPGW CPGW CPGW09T304 CPGW3(2.5) DCGW Kod metryczny Kod calowy D T R L SB21 SB12 SB30 SB15 SB23 DCGW DCGW2(1.5) DCGW DCGW2(1.5)1 DCGW DCGW32(0.5) 3.18 DCGW DCGW DCGW11T302 DCGW3(2.5) DCGW11T304 DCGW3(2.5)1 19

19 Płytki do toczenia Płytki do toczenia PCBN 2 DNGA Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 DNGA1504 DNGA DNGA DNGA DNGA15060 DNGA44(0.5) 12.7 DNGA DNGA DNGA DNGA SCGW Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 SCGW09T302 SCGW3(2.5) SCGW09T304 SCGW3(2.5)1 SCGW SCGW43(0.5) SCGW SCGW SCGW SCGW SNGA Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 SNGA SNGA32(0.5) SNGA SNGA321 SNGA SNGA43(0.5) SNGA SNGA SNGA SNGA SNGA SNGA SNGN Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 SNGN SNGN32(0.5) 3.18 SNGN SNGN SNGN SNGN331 SNGN SNGN SNGN SNGN43(0.5) 12.7 SNGN SNGN431 20

20 Płytki do toczenia Płytka do toczenia PCBN 3 SPGW Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 SPGW SPGW22(0.5) 6.35 SPGW SPGW SPGW SPGW32(0.5) SPGW SPGW321 SPGW SPGW SPGW SPGW TCGW Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 TCGW TCGW1.7(0.5) TCGW TCGW1.7(1.5) TCGW TCGW2(1.5) TCGW TCGW2(1.5)1 TCGW16T302 TCGW3(2.5) TCGW16T304 TCGW3(2.5)1 TNGA Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 TNGA TNGA33(0.5) TNGA TNGA TNGA TNGA TOEW Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 TOEW TOEW1.2(1.5) TOEW TOEW1.7(1.5) TOEW TOEW1.7(1.5)1 21

21 Płytki do toczenia Płytki do toczenia PCBN 4 TPGA Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 TPGA TPGA1.7(1.5) TPGA TPGA1.7(1.5)1 TPGA TPGA22(0.5) TPGA TPGA221 TPGN Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 TPGN TPGN1.7(1.5) TPGN TPGN1.7(1.5)1 TPGN TPGN22(0.5) TPGN TPGN221 TPGN16T304 TPGN3(2.5) TPGN16T308 TPGN3(2.5)2 0.8 TPGW Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 TPGW TPGW1.7(1.5) TPGW TPGW2(1.5) TPGW TPGW TPGW16T302 TPGW3(2.5) TPGW16T304 TPGW3(2.5) TPGW TPGW VBGW Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 VBGW VBGW22(0.5) VBGW VBGW221 VBGW VBGW33(0.5) VBGW VBGW VBGW VBGW

22 Płytki do toczenia Płytka do toczenia PCBN 5 VCGW Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 VCGW VCGW22(0.5) VCGW VCGW221 VCGW VCGW33(0.5) VCGW VCGW VCGW VCGW VNGA Kod metryczny Kod calowy D T R L SB31 SB13 SB27 SB26 SB24 VNGA VNGA33(0.5) VNGA VNGA VNGA VNGA

23 Płytki do toczenia Płytka PCBN 1 CNGN Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 CNGN CNGN431 CNGN CNGN CNGN CNGN DNGN Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 DNGN DNGN431 DNGN DNGN DNGNN DNGN SNGN Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 SNGN SNGN431 SNGN SNGN SNGN SNGN TNGN Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 TNGN TNGN431 TNGN TNGN TNGN TNGN

24 Płytki do toczenia Płytka PCBN 2 CNGN Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 CNGN CNGN3(1.5)(0.5) CNGN CNGN3(1.5) CNGN CNGN4(1.5)(0.5) 12.7 CNGN CNGN4(1.5)1 DNGN Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 DNGN DNGN2(1.5) DNGN DNGN2(1.5) DNGN DNGN3(1.5) DNGN DNGN3(1.5)1 SNGN Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 SNGN DCGW3(1.5) SNGN DCGW3(1.5)1 SNGN DCGW4(1.5) SNGN DCGW4(1.5) SNGN DCGW4(1.5)2 0.8 TNGN Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 TNGN TNGN1.7(1.5) TNGN TNGN1.7(1.5)1 TNGN TNGN2(1.5) TNGN TNGN2(1.5)1 TNGN TNGN3(1.5) TNGN TNGN3(1.5)

25 Płytki do toczenia Płytka PCBN 3 CNGN Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 CNGN CNGN CNGN CNGN CNGN CNGN CNGN CNGN DNGN Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 DNGN DNGN DNGN DNGN DNGN DNGN DNGN DNGN SNGN Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 SNGN SNGN SNGN SNGN SNGN SNGN SNGN SNGN

26 Płytki do toczenia Płytka PCBN - 4 CCGW Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 CCGW CCGW2(1.5) CCGW CCGW2(1.5)1 CCGW CCGW32(0.5) CCGW CCGW321 CPGW Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 CPGW CPGW2(1.5) CPGW CPGW2(1.5)1 CPGW CPGW32(0.5) CPGW CPGW321 DCGW Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 DCGW DCGW2(1.5) DCGW DCGW2(1.5)1 DCGW DCGW DCGW DCGW DPGW Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 DPGW DPGW2(1.5) DPGW DPGW2(1.5)1 DPGW DPGW DPGW DPGW

27 Płytki do toczenia Płytka PCBN 5 RCGW Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 RCGW RCGW RCGW RCGW SCGW Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 SCGW SCGW2(1.5) SCGW SCGW2(1.5)1 SCGW SCGW32(0.5) SCGW SCGW SCGW SCGW SPGW Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 SPGW SPGW2(1.5) SPGW SPGW2(1.5)1 SPGW SPGW32(0.5) SPGW SPGW SPGW SPGW TCGW Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 TCGW TCGW1.2(1.5) TCGW TCGW1.2(1.5) TCGW TCGW2(1.5) TCGW TCGW2(1.5)1 TCGW TCGW TCGW TCGW

28 Płytki do toczenia Płytka PCBN 6 TPGW Kod metryczny Kod calowy D T R SB31 SB13 SB27 SB26 SB24 TPGW TPGW1.2(1.5) TPGW TPGW1.2(1.5) TPGW TPGW2(1.5) TPGW TPGW2(1.5)1 TPGW TPGW TPGW TPGW

29 Milling Insert Płytka do frezowania Kod metryczny SECN TR ED 01 Kształt płytki 02 Kąt przyłożenia 03 Tolerancja 04 Typ płytki 06 Grubość 05 Długość krawędzi skrawającej 07Promień 08 zaokrąglenia ostrza Skos or 07-1 Kąt wzniosu Kąt przyłożenia wzniosu 09 Kierunek skrawania 01. Kształt płytki 02. Kąt przyłożenia A B C H L O P R B 5 F 25 S T W X Specjalna C 7 G 30 D 15 G 0 E 20 P Tolerancja Klasa Tolerancja (mm) Okrąg wpisany (mm) m t Ød A ±0.005 ±0.025 ±0.025 E ±0.025 ±0.025 ±0.025 F ±0.005 ±0.025 ±0.013 G ±0.025 ±0.13 ±0.025 H ±0.013 ±0.025 ±0.013 K ±0.013 ±0.025 ±0.05 ±0.08 ±0.10 ±0.13 M ±0.08 ±0.13 ±0.15 ±0.18 ±0.013 ±0.05 ±0.08 ±0.10 ±

30 Płytka do frezowania 04.Typ płytki 05. Długość krawędzi skrawającej A M T F N W G R X Specjalna I.C C R,S T H O L 06. Grubość 07. Promień zaokrąglenia ostrza Kąt wzniosu i Kąt wzniosu przyłożenia 01 = 1.59mm 02 = 2.38mm 03 = 3.18mm T3 = 3.97mm 04 = 4.76mm 06 = 5.56mm 07 = 7.94mm 09 = 9.52mm 00 = Zaostrzone 02 = R 04 = R 05 = 0.5R 08 = 0.8R 10 = 1.0R 12 = 1.2R 15 = 1.5R 16 = 1.6R 24 = 2.4R 32 = 3.2R 40 = 4.0R Kąt wzniosu Kąt wzniosu przyłożenia A = 45 D = 60 E = 75 F = 85 P = 90 Z = Specjalny 08. Skos F 09. Kierunek skrawania E R L N T S 31

31 Płytka do frezowania Płytka do frezowania PCD LDCN Kod metryczny D T R L SD32 SD30 SD352 SD23 SD21 LDCN190412L LDCN190412R LFCN Kod metryczny D T R L SD32 SD30 SD352 SD23 SD21 LFCN LFCN SECN Kod metryczny D T R L SD32 SD30 SD352 SD23 SD21 SECN SFCN Kod metryczny D T R L SD32 SD30 SD352 SD23 SD21 SFCN

32 Płytka do frezowania Płytka do frezowania PCBN -1 TECN Kod metryczny D T R L SD32 SD30 SD352 SD23 SD21 TECN TECN R TFCN Kod metryczny D T R L SD32 SD30 SD352 SD23 SD21 TFCN TFCN

33 Płytka do frezowania Wkładka do frezowania PCD Wymiary (mm) Gatunek W H L W1 SD30 SD15 SD Wymiary (mm) Gatunek W H L W1 SD30 SD15 SD

34 Płytka do frezowania Płytka do frezowania PCBN 2 SDC R Dane techniczne Wymiary (mm) Specyfikacja Gatunek Kod metryczny D D1 T R Prawa Lewa SB31 SB12 SB27 SDC 12.7X1 R-A SDC 12.7X1 R-B SDC C Dane techniczne Wymiary (mm) Specyfikacja Gatunek Kod metryczny D D1 T R Prawa Lewa SB31 SB12 SB27 SDC 12.7X1 C-A SDC 12.7X1 C-B SNGN - R Dane techniczne Wymiary (mm) Specyfikacja Gatunek Kod metryczny D D1 T R Prawa Lewa SB31 SB12 SB27 SNGN1204-R SNGN1206-R SDC F Dane techniczne Wymiary (mm) Specyfikacja Gatunek Kod metryczny D D1 T R Prawa Lewa SB31 SB12 SB27 SDC 12.7X1 F-A SDC 12.7X1 F-B

35 Narzędzia i obciągacze Nóż do wytaczania PCD/PCBN Wymiary (mm) Specyfikacja Gatunek W H R L V Prawa Lewa SD31 SD12 SD Wymiary (mm) Specyfikacja Gatunek W H R L V Prawa Lewa SD31 SD12 SD

36 Narzędzia i obciągacze Nóż do rowków PCD/PCBN Typ płaski Wymiary (mm) Gatunek W H R L G E V SD30 SD Typ trapezowy Wymiary (mm) Gatunek W H R L G E V SD30 SD ' ' ' ' Typ trapezowy jednostronny Wymiary (mm) Gatunek W H R L G E V SD30 SD ' ' ' ' 37

37 Narzędzia i obciągacze Wkładka do frezowania PCD/PCBN Wymiary (mm) Gatunek W H L W1 SB31 SB12 SB Wymiary (mm) Gatunek W H L W1 SB31 SB12 SB

38 Narzędzia i obciągacze Narzędzie ogólne PCD/PCBN Wymiary (mm) Specyfikacja Gatunek W H R L V Prawy Lewy SD30 SB13 SB Wymiary (mm) Specyfikacja Gatunek W H R L V Prawy Lewy SD30 SB13 SB

39 Narzędzia i obciągacze Frez walcowo-czołowy PCD Wymiary (mm) Gatunek D d1 L V R SD12 SD30 SD Wymiary (mm) Gatunek D d1 L V R SD12 SD30 SD Wymiary (mm) Gatunek D d1 L V R SD12 SD30 SD

40 Narzędzia i obciągacze Rozwiertak / wiertło PCD Wymiary (mm) Gatunek D d1 L V R SD12 SD30 SD Wymiary (mm) Gatunek D d1 L V R SD12 SD30 SD Wymiary (mm) Gatunek D d1 L V R SD12 SD30 SD

41 Narzędzia i obciągacze DS - 1 Kod Wymiary (mm) A1A D L Kod Wymiary (mm) C2A D L V R A DS - 2 Kod Wymiary (mm) A1G D HD L L Kod Wymiary (mm) C3G D HD L L1 V R DS - 3 Kod Wymiary (mm) A2H D HD L L Kod Wymiary (mm) C3H D HD L L1 V R 42

42 Narzędzia i obciągacze DS - 4 Kod Wymiary (mm) A1M D L B L1 L2 Stożek / MT # MT # DS - 5 Kod Wymiary (mm) A1G D HD L1 L Kod Wymiary (mm) C3G D HD L1 L2 L2 R 1213 DS - 6 Kod Wymiary (mm) A1U DXSkok HD L L M8X M10X

43 Narzędzia i obciągacze DS - 7 Kod Wymiary (mm) A1P D HD L L1 L2 Stożek / MT # MT #1 DS - 9 Kod Wymiary (mm) A1S DXSkok L K M8X M12X

44 Narzędzia i obciągacze Dłuto DF - 1 Kod Wymiary (mm) E6K D L V R DF - 2 Kod Wymiary (mm) E6R D L V R Stożek MT DF - 4 Kod Wymiary (mm) E6Q D L V R

45 Narzędzia i obciągacze Dłuto DF - 5 Kod Wymiary (mm) E6F D L V R DF - 6 Kod Wymiary (mm) E6D D L V R DF - 34 Kod D7X Wymiary (mm) 46

46 Narzędzia i obciągacze Stożek DF - 35 Kod Wymiary (mm) E6K D L V R
