Plytki ceramiczne do toczenia i frezowania

Transkrypt

1 Z A S T O S O WA N I E P ŁY T E K C E R A M I C Z N Y C H W L O T N I C T W I E SiC-WHISKER SiAlon S400 S250 S800 S270 Plytki ceramiczne do toczenia i frezowania

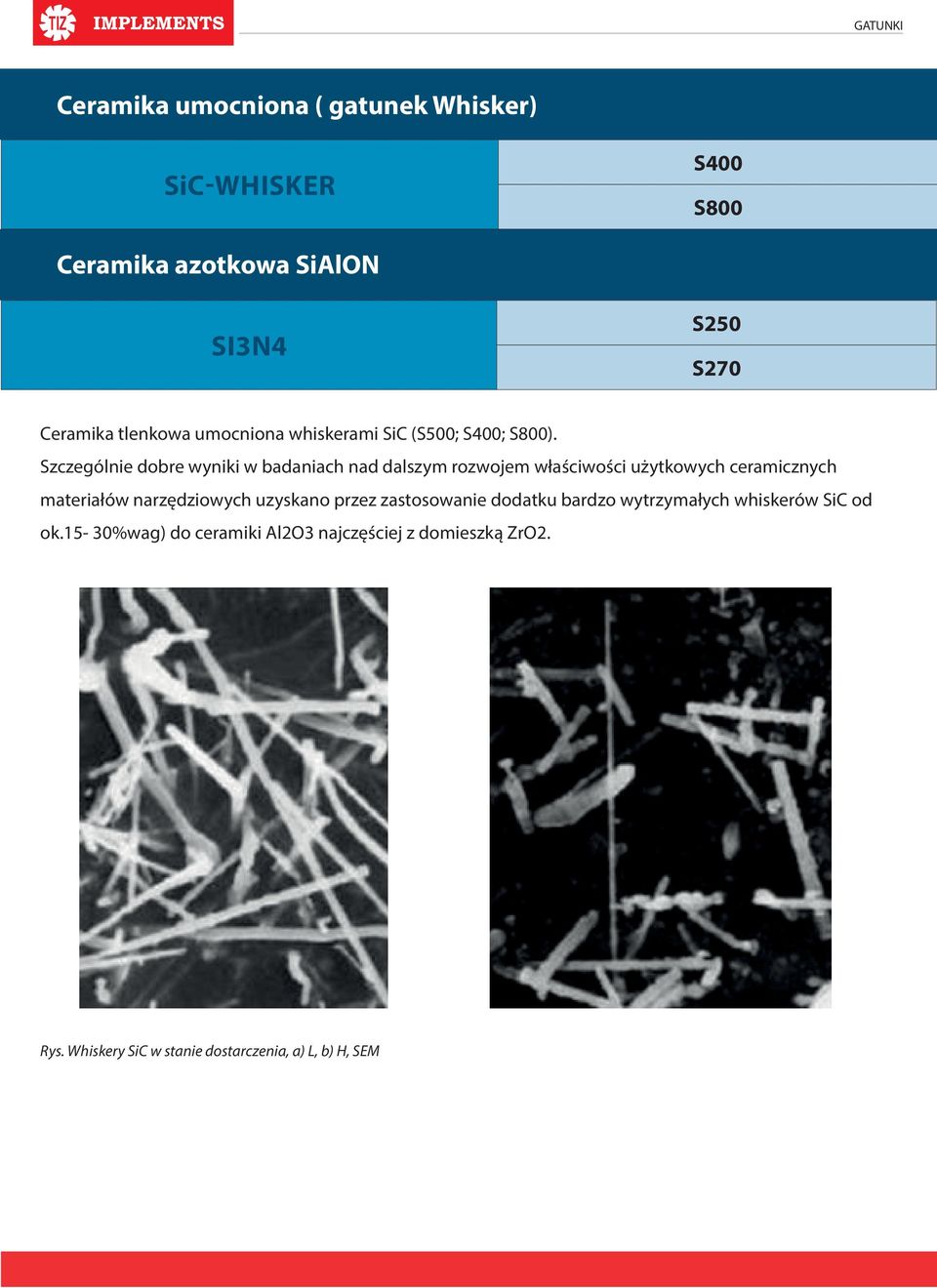

2 GATUNKI Ceramika umocniona ( gatunek Whisker) SiC-WHISKER S400 S800 Ceramika azotkowa SiAlON SI3N4 S250 S270 Ceramika tlenkowa umocniona whiskerami SiC (S500; S400; S800). Szczególnie dobre wyniki w badaniach nad dalszym rozwojem właściwości użytkowych ceramicznych materiałów narzędziowych uzyskano przez zastosowanie dodatku bardzo wytrzymałych whiskerów SiC od ok.15-30%wag) do ceramiki Al2O3 najczęściej z domieszką ZrO2. Rys. Whiskery SiC w stanie dostarczenia, a) L, b) H, SEM

3 GATUNKI Tabela. Porównanie właściwości fizycznych i mechanicznych whiskerów SiC i stali St3 Parametry Whiskery Stal St3 Średnica whiskerów d, μm 0,1 1,0 Długość whiskerów L, μm 5 50 Gęstość, g/cm^3 3,19 7,85 Wytrzymałość Rm, MPa Moduł Younga E, MPa Okres trwałości T min a) b) min Wzrost: 14 >145% Pęknięcie Zachowanie pełnej zdolności skrawanej Okres trwałości T Wzrost: >345% Pęknięcie Zachowanie pełnej zdolności skrawanej 0 Al2O3+ TiC/TiN Al2O3+ ZrO2 + SiO-whiskery 0 Al2O3+ TiC/TiN Al2O3+ ZrO2 + SiO-whiskery Porównanie wpływu posuwu na skrawność ceramiki tlenkowej Al2O3+ ZrO2 umocnionej whiskerami SiC z ceramiką mieszaną Al2O3+ TiC/TiN przy toczeniu zahartowanej (60HRC) narzędziowej stali stopowej do pracy na zimno, o składzie zbliżonym do stali NC11[125]: a) Przy posuwie f=0,1 mm/obr, b) Przy posuwie f=0,21 mm/obr.

4 GATUNKI SiALON Silicon Aluminium Oxy-Nitride To materiał który jest roztworem stałym tlenku aluminium w azotku krzemu o strukturze tetragonalnej. Obszar składu chemicznego ujęty jest wzorem: Si6-zAlzOzN8-z gdzie z mieści się od 0 do 4 oznacza to, że w sieci tetragonalnej odmiany alotropowej azotku krzemu Si3N4 rozpuszcza się do 60% Al2O3 Właściwości sialonów: dzięki zachowaniu podstawowych wiązań atomowych sialony mają wysokie właściwości mechaniczne zbliżone do Si3N4 Właściwości fizyczne zbliżone do Si3N4 ale: - niższy współczynnik rozszerzalności cieplnej - większa odporność na wstrząsy termiczne Właściwości chemiczne są bardziej zbliżone do Al2O3 - większa odporność na utlenianie niż Si3N4 Ze względów technologicznych do SiAlON-u jest dodawany tlenek itru Y2O3 lub/oraz tlenek magnezu MgO (jako tzw. zagęszczacze), które powodują tworzenie się fazy szklistej, która zmniejsza odporność na utlenianie SiALON Silicon Aluminium Oxy-Nitride. W celu uniknięcia szkodliwego oddziaływania fazy szklistej należy po spiekaniu prowadzić kontrolowane chłodzenie lub dokonać powtórnej obróbki cieplnej w temperaturze 1400 C w czasie której pomiędzy fazą szklistą i sialonem zachodzi skomplikowana reakcja, prowadząca do otrzymania związku YAG (garnet itrowoaluminiowy) zapewniającego dużą odporność na utlenianie i pełzanie:

5 GATUNKI S400 S800 Doskonała odporność na ścieranie i szok termiczny przy dużej prędkości skrawania Znakomita odporność na pękanie Zakres stosowanias400 Ceramika Microstruktura Zastosowanie S400 Stal szybkotnąca; Stale chromowe w średniej lub niskiej prędkości skrawania; Obróbka zgrubna i półwykańczająca S800 Stopy na bazie niklu, Stopy na bazie kobaltu; Obróbka zgrubna i wykańczająca Ceramika Compozyt Kolor Właściwości fizyczne Gęstość (g/cm3) Twardość (Hv) Wytrzymałość (MPa*m1/2) Przewodność termiczna S400 Al2O3+ SiC ZIELONY 3,8 2,100 7,0 7,8 S800 Al2O3+ SiC ZIELONY 3,7 2,100 7,0 7,8 Polecane parametry obróbki Materiał obrabiany Stopy Niklu(Inkonel; Nimonic Rene; Hastalloy) Stopy Kobaltu HSS Ceramika S400 S800 Obróbka Prędkość skrawania Prędkość skrawania Prędkość skrawania przerywana ~250 ~0,3 ~3,0 zgrubna ~300 ~0,4 ~4,0 ciągła ~500 ~0,5 ~5,0 przerywana ~200 ~0,2 ~3,0 zgrubna ~250 ~0,3 ~4,0 ciągła ~400 ~0,4 ~5,0 zgrubna ~120 ~0,4 ~5,0 ciągła ~150 ~0,5 ~6,0 Rekomendowany wybór Dobry wybór

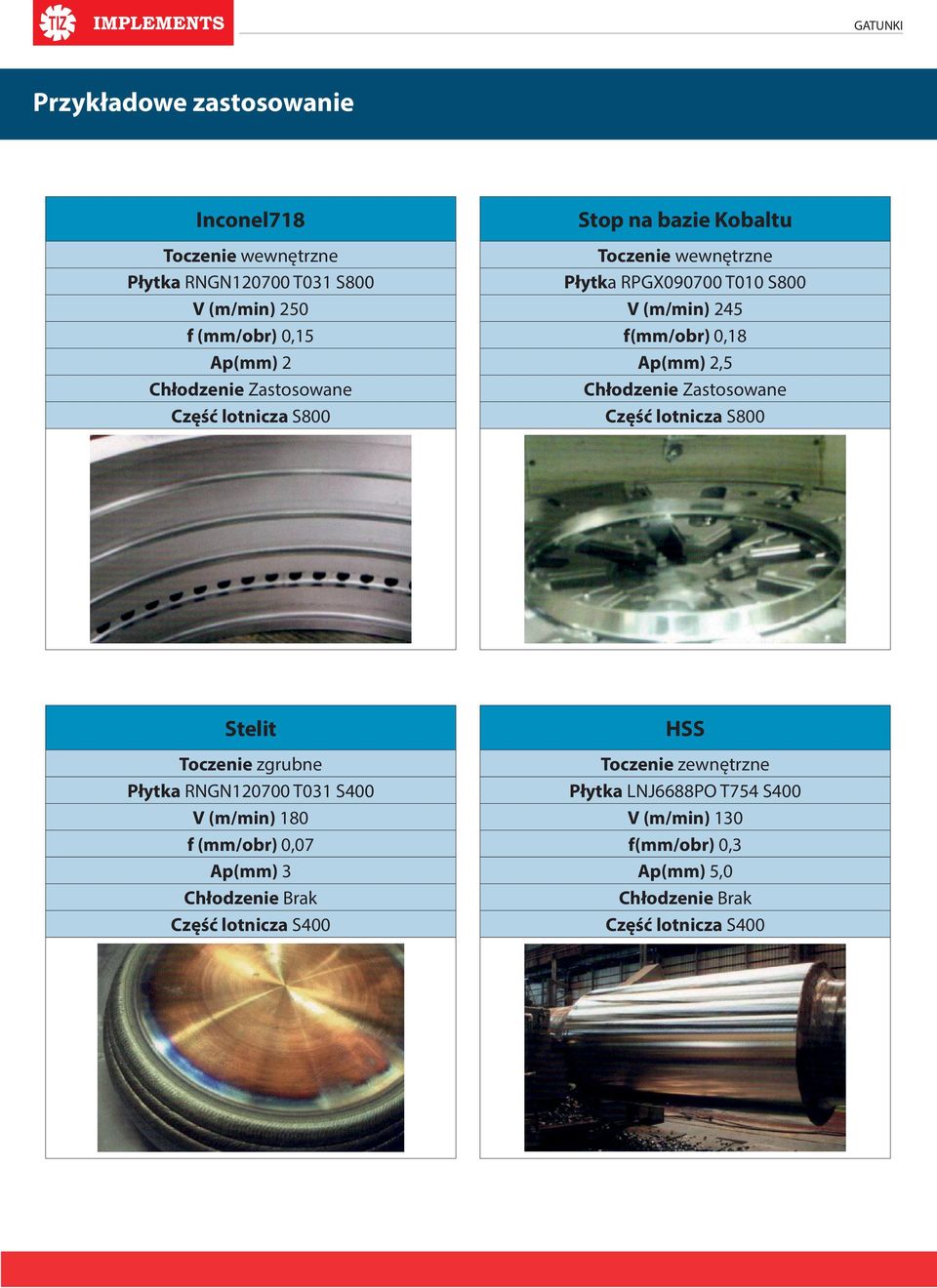

6 GATUNKI Przykładowe zastosowanie Inconel718 Toczenie wewnętrzne Płytka RNGN S800 V (m/min) 250 f (mm/obr) 0,15 Ap(mm) 2 Chłodzenie Zastosowane Część lotnicza S800 Stop na bazie Kobaltu Toczenie wewnętrzne Płytka RPGX T010 S800 V (m/min) 245 f(mm/obr) 0,18 Ap(mm) 2,5 Chłodzenie Zastosowane Część lotnicza S800 Stelit Toczenie zgrubne Płytka RNGN S400 V (m/min) 180 f (mm/obr) 0,07 Ap(mm) 3 Chłodzenie Brak Część lotnicza S400 HSS Toczenie zewnętrzne Płytka LNJ6688PO T754 S400 V (m/min) 130 f(mm/obr) 0,3 Ap(mm) 5,0 Chłodzenie Brak Część lotnicza S400

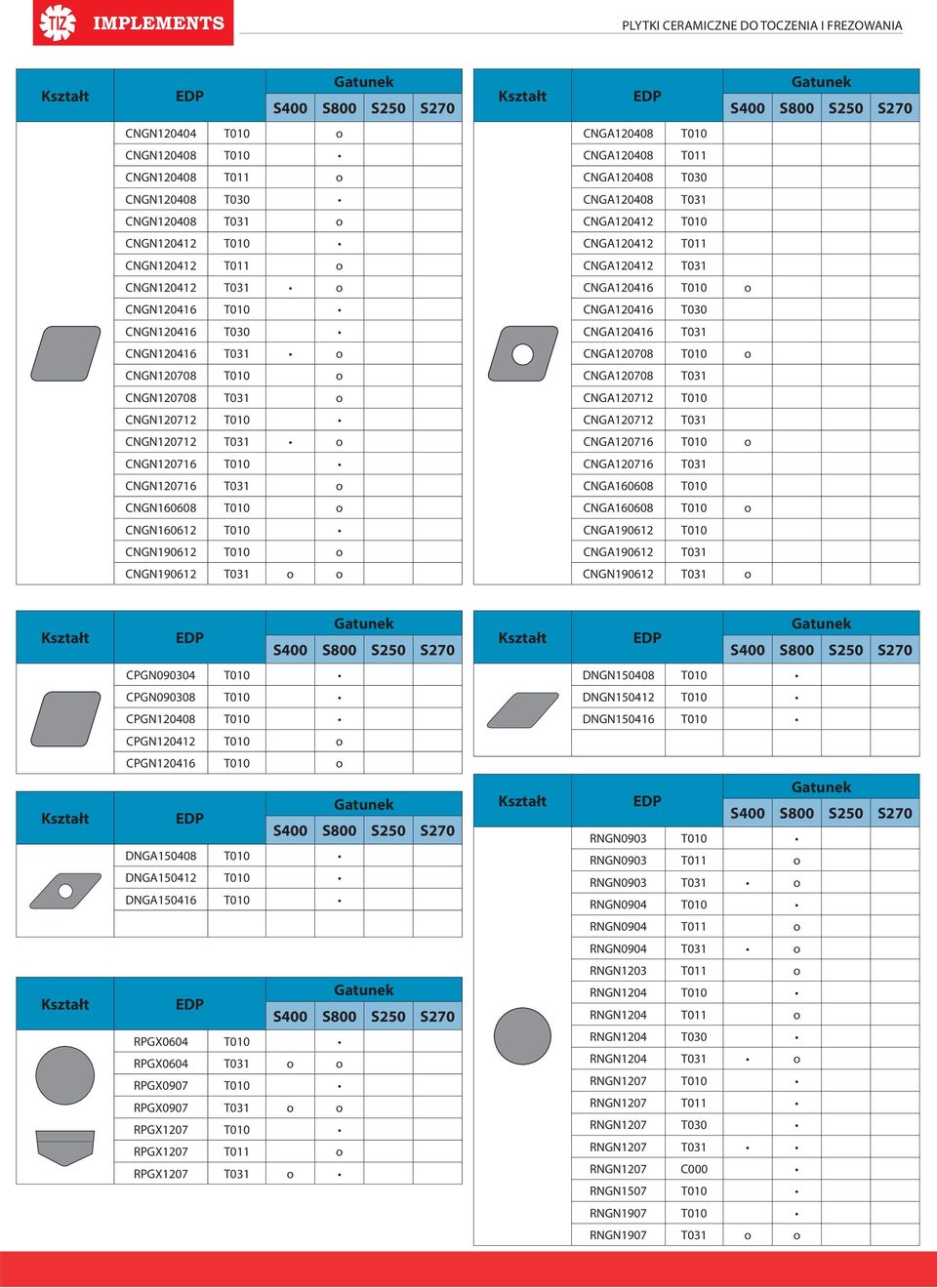

7 PLYTKI CERAMICZNE DO TOCZENIA I FREZOWANIA CNGN T010 o CNGA T010 CNGN T010 CNGA T011 CNGN T011 o CNGA T030 CNGN T030 CNGA CNGN o CNGA T010 CNGN T010 CNGA T011 CNGN T011 o CNGA CNGN o CNGA T010 o CNGN T010 CNGA T030 CNGN T030 CNGA CNGN o CNGA T010 o CNGN T010 o CNGA CNGN o CNGA T010 CNGN T010 CNGA CNGN o CNGA T010 o CNGN T010 CNGA CNGN o CNGA T010 CNGN T010 o CNGA T010 o CNGN T010 CNGA T010 CNGN T010 o CNGA CNGN o o CNGN o CPGN T010 DNGN T010 CPGN T010 DNGN T010 CPGN T010 DNGN T010 CPGN T010 o CPGN T010 o DNGA T010 DNGA T010 DNGA T010 RNGN0903 T010 RNGN0903 T011 o RNGN0903 o RNGN0904 T010 RNGN0904 T011 o RNGN0904 o RPGX0604 T010 RPGX0604 o o RPGX0907 T010 RPGX0907 o o RPGX1207 T010 RPGX1207 T011 o RPGX1207 o RNGN1203 T011 o RNGN1204 T010 RNGN1204 T011 o RNGN1204 T030 RNGN1204 o RNGN1207 T010 RNGN1207 T011 RNGN1207 T030 RNGN1207 RNGN1207 C000 RNGN1507 T010 RNGN1907 T010 RNGN1907 o o

8 PLYTKI CERAMICZNE DO TOCZENIA I FREZOWANIA RNGA0903 T010 RPGN0602 T011 o RNGA0903 T011 o RPGN0703 T011 o RNGA0903 o RPGN0903 T010 RNGA0904 T010 RPGN0903 T011 o RNGA0904 T011 o RPGN1204 T010 RNGA0904 o RPGN1204 T011 o RNGA1203 T011 o RPGN1204 o RNGA1204 T010 RNGA1204 T011 o RNGA1204 T030 RNGA1204 o RNGA1207 T010 RNGA1207 T011 RNGA1207 T030 RNGA1207 RNGA1207 C000 RNGA1507 T010 RNGA1907 T010 RNGA1907 o o RCGX0604 T010 RCGX0604 o RCGX0907 T010 RCGX0907 o RCGX0907 T633 RCGX1207 T010 RCGX1207 T011 RCGX1207 T030 RCGX1207 SNGN T010 SNGN T011 o SNGN o SNGN T010 SNGN T030 SNGN o SNGN T010 SNGN T030 SNGN o SNGN T010 SNGN T030 SNGN T010 SNGN T030 SNGN o SNGN T010 SNGN o SNGN T010 o SNGN T010 o SNGN o o SNGN T010 SNGN T011 o SNGN o SNGN T010 o RCGX1207 TBA1 RCGX1207 TBA3 SNGA T010 SNGA T011 SNGA SNGA T010 SNGA T030 SNGA SNGA T010 SNGA T030 SNGA SNGA T010 SNGA T030 SNGA T010 SNGA T030 SNGA SNGA T010 SNGA SNGA T010 SNGA T010 SNGA SNGA T010 SNGA T011 SNGA SNGA T010

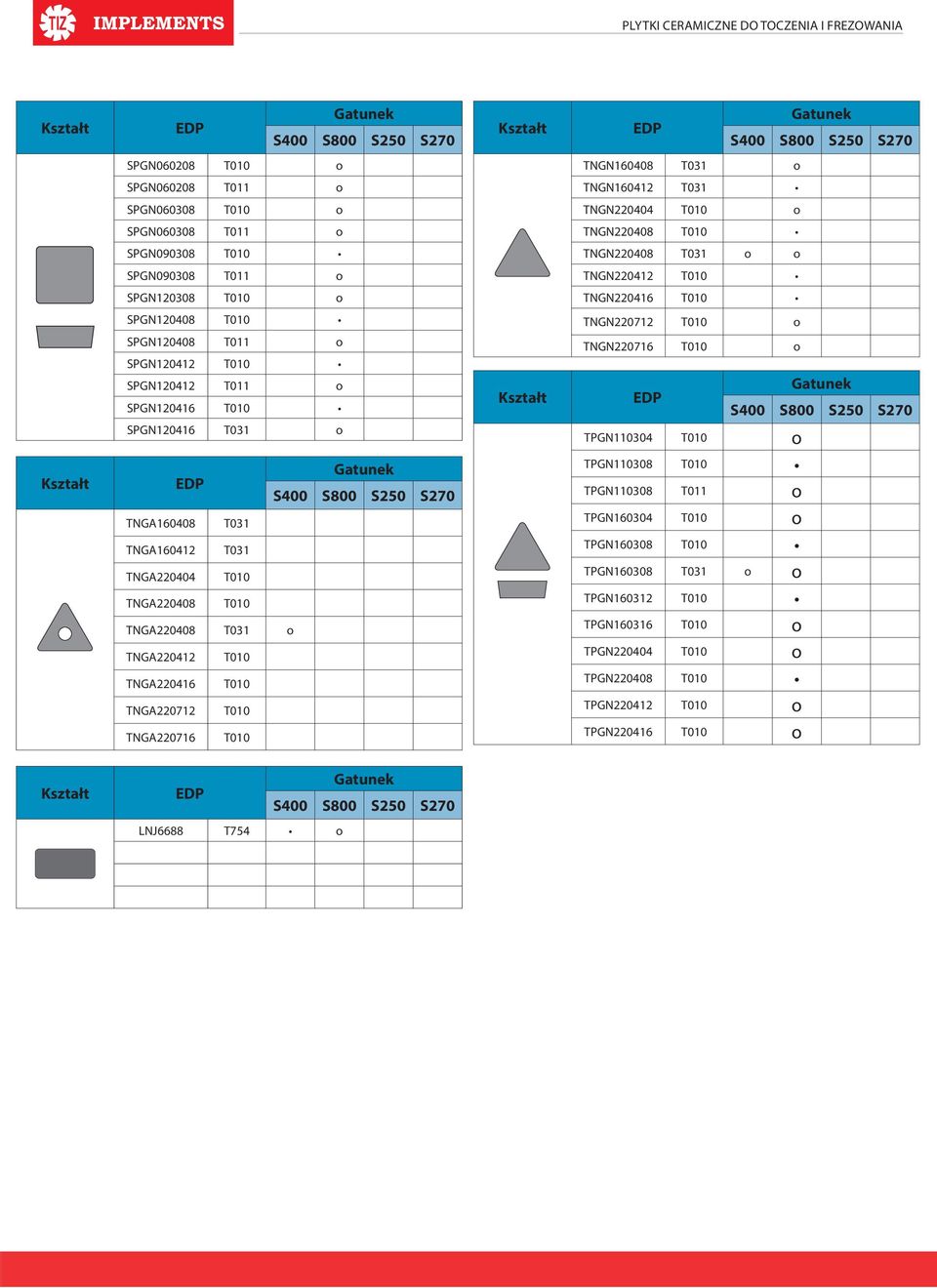

9 PLYTKI CERAMICZNE DO TOCZENIA I FREZOWANIA SPGN T010 o TNGN o SPGN T011 o TNGN SPGN T010 o TNGN T010 o SPGN T011 o TNGN T010 SPGN T010 TNGN o o SPGN T011 o TNGN T010 SPGN T010 o TNGN T010 SPGN T010 SPGN T011 o SPGN T010 SPGN T011 o SPGN T010 SPGN o TNGA TNGA TNGA T010 TNGA T010 TNGA o TNGA T010 TNGA T010 TNGA T010 TNGA T010 TNGN T010 o TNGN T010 o TPGN T010 o TPGN T010 TPGN T011 o TPGN T010 o TPGN T010 TPGN o o TPGN T010 TPGN T010 o TPGN T010 o TPGN T010 TPGN T010 o TPGN T010 o LNJ6688 T754 o

10 GŁOWICE DO FREZOWANIA UFG UFX UFJ UFD UFA UFC PMT UFT RB CBN ICT FACE MILLING CUTTERS FREZY DO OBRÓBKI PŁASZCZYZN M880 High speed machining Frezy do HSM D2 D1 L D Tools / Narzędzia Nr. new nowy Dimensions Wymiary (mm) ØD ØD1 ØD2 L Z Insert Płytka M880A RN , RNGN M880A RN124 50,8 10,4 19, RNGN M880A RN , RNGN M880A RN124 63,5 10,4 19, RNGN M880A RN , RNGN M880A RN124 76,2 12,4 25, RNGN M880A RN , RNGN M880A RN ,6 12,7 31, RNGN M880A RN , RNGN M880A RN127 50,8 10,4 19, RNGN M880A RN , RNGN M880A RN127 63,5 10,4 19, RNGN M880A RN , RNGN M880A RN127 76,2 12,4 25, RNGN M880A RN , RNGN M880A RN ,6 12,7 31, RNGN Accessories / Akcesoria Spare Parts / Akcesoria Tool Narzędzie ØD Clamp Zacisk Clamp Screw Śruba zacisku Clamp Screw Śruba zacisku Spring Sprężyna Wrench Klucz M880

11 GŁOWICE DO FREZOWANIA UFG UFX UFJ UFD UFA UFC PMT UFT RB CBN ICT FACE MILLING CUTTERS FREZY DO OBRÓBKI PŁASZCZYZN M880 High speed machining Frezy do HSM D2 D1 L D Tools / Narzędzia Nr. new nowy Dimensions Wymiary (mm) ØD ØD1 ØD2 L Z Insert Płytka M882A RN , RPGN M882A RN124 50,8 10,4 19, RPGN M882A RN , RPGN M882A RN124 63,5 10,4 19, RPGN M882A RN , RPGN M882A RN124 76,2 12,4 25, RPGN M882A RN , RPGN M882A RN ,6 12,7 31, RPGN Accessories / Akcesoria Spare Parts / Akcesoria Tool Narzędzie ØD Clamp Zacisk Clamp Screw Śruba zacisku Clamp Screw Śruba zacisku Spring Sprężyna Wrench Klucz M880

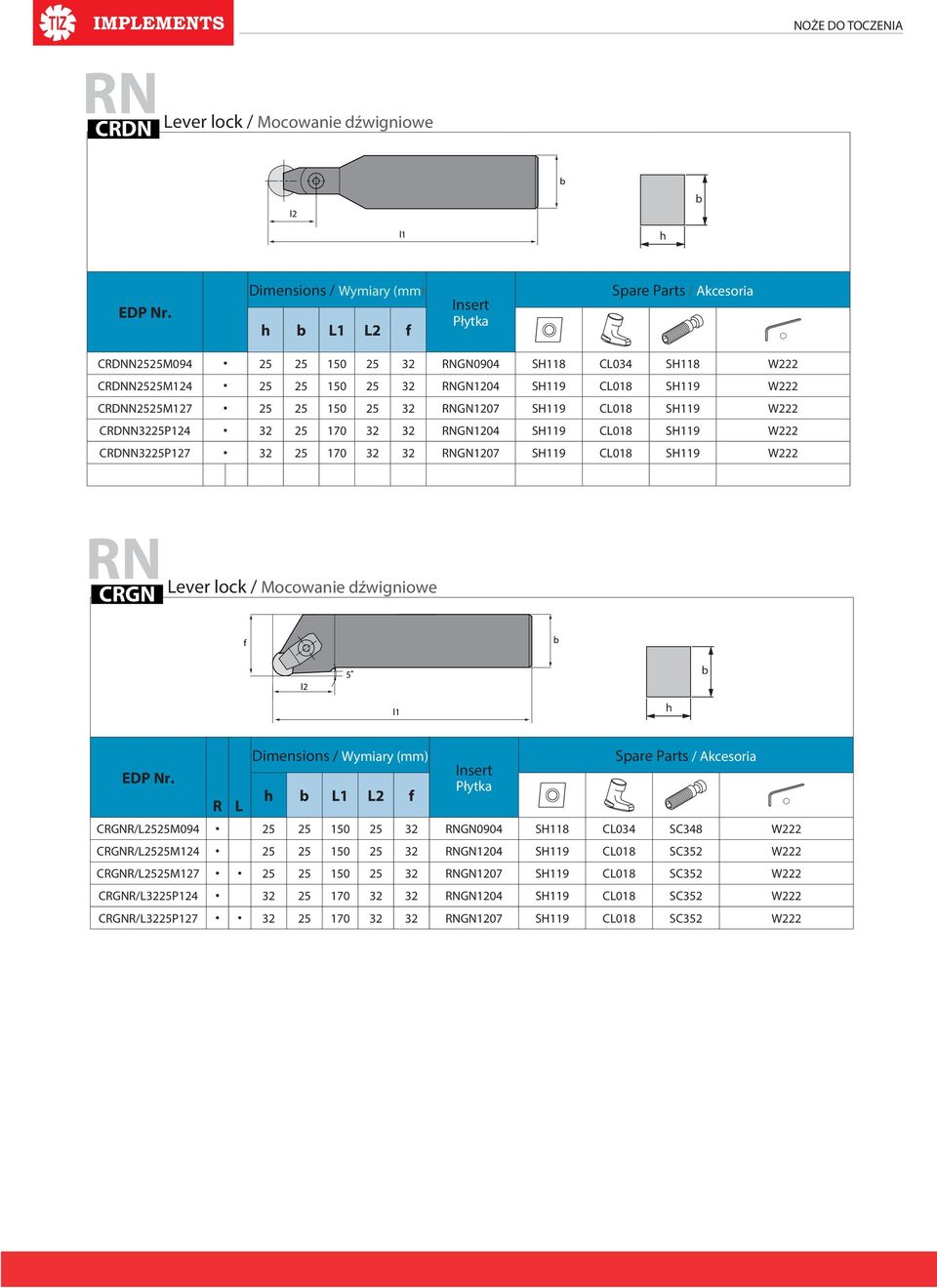

12 NOŻE DO TOCZENIA EXTERNAL TURNING TOOLS NARZĘDZIA DO TOCZENIA ZEWNĘTRZNEGO CRDN Lever lock / Mocowanie dźwigniowe l2 b b l1 h Nr. Dimensions / Wymiary (mm) h b L1 L2 f Insert Płytka Spare Parts / Akcesoria CRDNN2525M RNGN0904 SH118 CL034 SH118 W222 CRDNN2525M RNGN1204 SH119 CL018 SH119 W222 CRDNN2525M RNGN1207 SH119 CL018 SH119 W222 CRDNN3225P RNGN1204 SH119 CL018 SH119 W222 CRDNN3225P RNGN1207 SH119 CL018 SH119 W222 RN Lever lock / Mocowanie dźwigniowe CRGN f b l2 5 b l1 h Nr. R L h1 Dimensions / Wymiary (mm) 6 h b L1 L2 f Insert Płytka Clamping screw Śruba mocująca h Spare Parts / Akcesoria CRGNR/L2525M RNGN0904 SH118 CL034 SC348 W222 CRGNR/L2525M RNGN1204 SH119 CL018 SC352 W222 CRGNR/L2525M RNGN1207 SH119 CL018 SC352 W222 CRGNR/L3225P RNGN1204 SH119 CL018 SC352 W222 CRGNR/L3225P RNGN1207 SH119 CL018 SC352 W222 6 Clamping screw Śruba mocująca

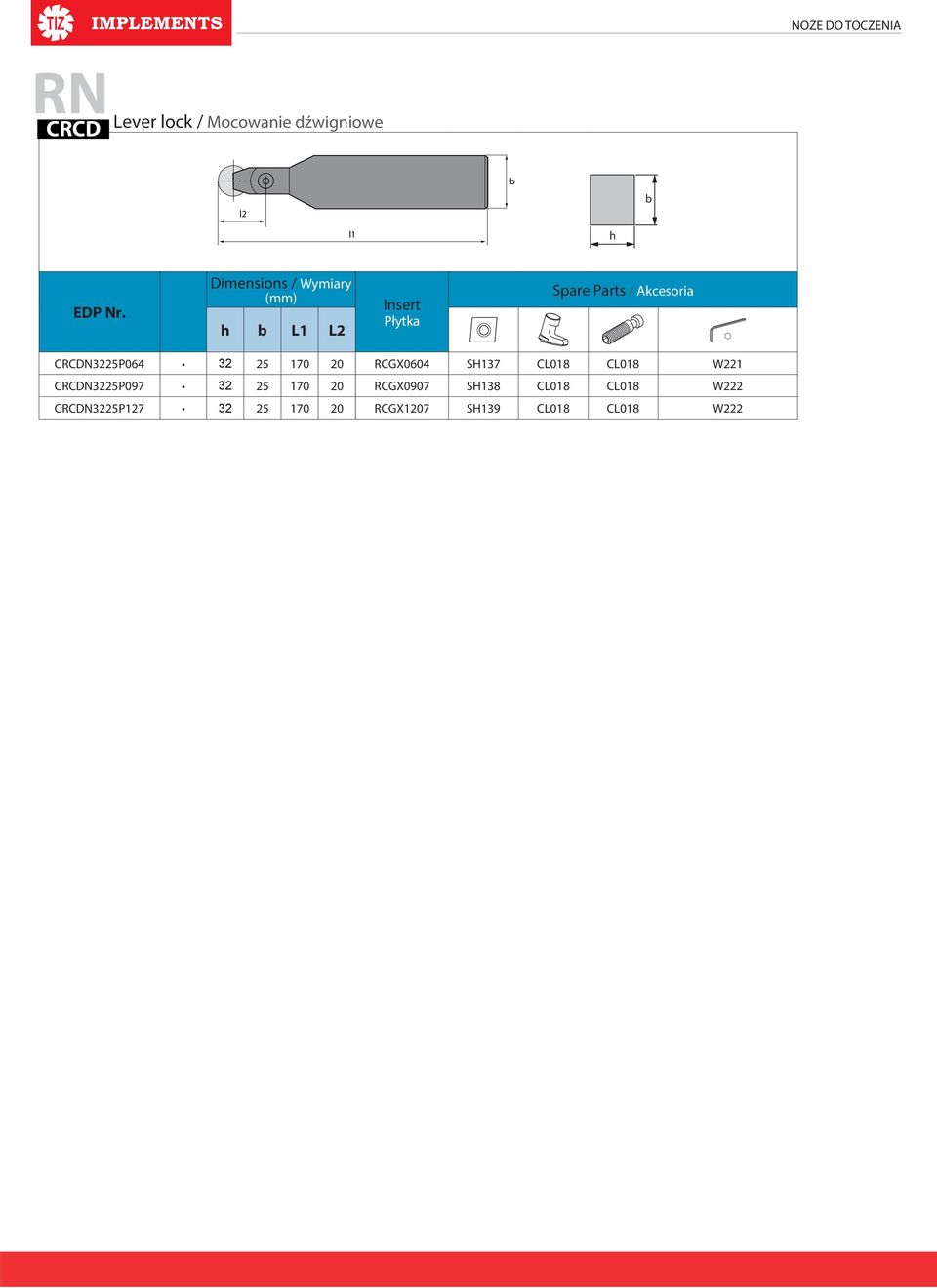

13 NOŻE DO TOCZENIA RN CRCD Lever lock / Mocowanie dźwigniowe l2 b b l1 h Nr. Dimensions / Wymiary (mm) h b L1 L2 Insert Płytka Spare Parts / Akcesoria CRCDN3225P RCGX0604 SH137 CL018 CL018 W221 CRCDN3225P RCGX0907 SH138 CL018 CL018 W222 CRCDN3225P RCGX1207 SH139 CL018 CL018 W222
