VIESMANN. VITOCELL 340-M/360-M Zasobnik buforowy wody grzewczej z podgrzewem ciepłej wody użytkowej 750 i 950 litrów pojemności.

Transkrypt

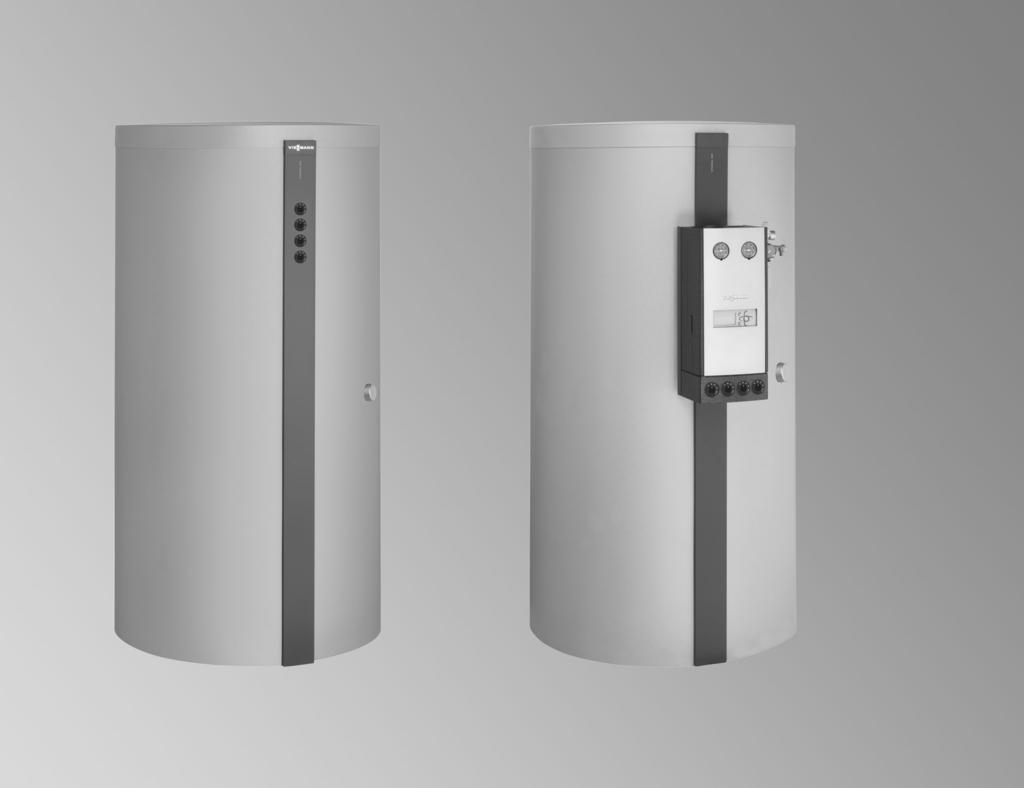

1 VIESMANN VITOCELL 340-M/360-M Zasobnik buforowy wody grzewczej z podgrzewem ciepłej wody użytkowej 750 i 950 litrów pojemności Dane techniczne Numer zam. i ceny: Patrz cennik VITOCELL 340-M Typ SVKC Wielosystemowy podgrzewacz buforowy wody grzewczej ze zintegrowanym podgrzewem ciepłej wody użytkowej, wbudowaną wężownicą grzewczą do przyłączenia kolektorów słonecznych i opcjonalnie montowanym Solar-Divicon VITOCELL 360-M Typ SVSB Wielosystemowy podgrzewacz buforowy wody grzewczej, z systemem ładowania warstwowego, zintegrowanym podgrzewem ciepłej wody użytkowej, wbudowaną wężownicą grzewczą do przyłączenia kolektorów słonecznych i opcjonalnie montowanym Solar-Divicon 5/2016

2 Informacja o produkcie Vitocell 340-M i Vitocell 360-M Możliwość przyłączenia kilku wytwornic ciepła i higieniczny podgrzew ciepłej wody użytkowej dla potrzeb dużego poboru w podgrzewaczu uniwersalnym nie zajmującym dużej powierzchni Podsumowanie zalet Vitocell 340-M/360-M połączenie buforowego i pojemnościowego podgrzewacza wody Przeznaczony do instalacji grzewczych z kilkoma wytwornicami ciepła. Szczególnie dobrze przystosowany do pracy w połączeniu z systemem solarnym firmy Viessmann do podgrzewu ciepłej wody użytkowej i wspomagania ogrzewania. Dzięki przyłączom na różnej wysokości możliwe jest zastosowanie różnorodnych wytwornic ciepła, np. kotła na paliwo stałe. Nie ma to wpływu na rozwarstwienie termiczne. Niewielkie zapotrzebowanie na miejsce i prosty montaż urządzenie łączące w sobie podgrzewacz ciepłej wody użytkowej i podgrzewacz buforowy Elastyczna, pozbawiona naprężeń rura falista ciepłej wody użytkowej z wysokogatunkowej stali nierdzewnej, zawieszona w zasobniku. Optymalne wykorzystanie energii solarnej za pomocą ukierunkowanego chłodzenia w dolnej części podgrzewacza dzięki dużej powierzchni wymiany ciepła rury falistej do ciepłej wody użytkowej. Vitocell 360-M: System ładowania warstwowego zapewnia przekazywanie energii słonecznej do odpowiedniej warstwy wody zależnie od jej temperatury, dzięki temu ogrzana solarnie ciepła woda użytkowa jest szybko dostępna. Graficzny wskaźnik zużycia energii, wykorzystania energii słonecznej, rozwarstwienia termicznego i diagnostyki usterek w połączeniu z Vitotronic 200, typ HO2B (wymagane wyposażenie dodatkowe). A B C D E F G H K L M N 2 VIESMANN Zasilanie wodą grzewczą 1/odpowietrzanie Ciepła woda użytkowa/cyrkulacja Rura elastyczna ciepłej wody użytkowej ze stali nierdzewnej Zasilanie wodą grzewczą 2/powrót wody grzewczej 1 Grzałka elektryczna EHE Powrót wody grzewczej 2 System ładowania warstwowego Powrót wody grzewczej 3 Zimna woda użytkowa Spust Powrót wody grzewczej/spust instalacji solarnej Zasilanie wodą grzewczą/odpowietrzanie instalacji solarnej VITOCELL 340-M/360-M Vitocell 360-M (typ SVSB) wielosystemowy podgrzewacz buforowy wody grzewczej z systemem ładowania warstwowego i zintegrowanym podgrzewem ciepłej wody użytkowej

3 Dane techniczne Do magazynowania wody grzewczej i podgrzewu ciepłej wody użytkowej w połączeniu z kolektorami słonecznymi, pompami ciepła i kotłami na paliwo stałe Przystosowany do następujących instalacji: Temperatura ciepłej wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 110 C Temperatura wody na zasilaniu po stronie solarnej do 140 C Ciśnienie robocze po stronie wody grzewczej do 3 bar (0,3 MPa) Ciśnienie robocze po stronie solarnej do 10 bar (1,0 MPa) Ciśnienie robocze po stronie ciepłej wody użytkowej do 10 bar (1,0 MPa) Do całkowitej twardości wody wynoszącej 20 dh (3,6 mol/m 3 ) Typ SVKC/SVSB SVKC/SVSB Pojemność podgrzewacza l Ilość wody grzewczej l Ilość ciepłej wody użytkowej l Pojemność solarnego wymiennika ciepła l Numer rejestrowy DIN Vitocell 340-M 9W262-10MC/E Vitocell 360-M 9W263-10MC/E Wymiary Długość (7) Z izolacją cieplną a mm Bez izolacji cieplnej o mm Szerokość b mm Wysokość Z izolacją cieplną c mm Bez izolacji cieplnej mm Wymiar przechylenia Bez izolacji cieplnej i nóżek regulacyjnych mm Masa Vitocell 340-M Z izolacją cieplną kg Bez izolacji cieplnej kg Masa Vitocell 360-M Z izolacją cieplną kg Bez izolacji cieplnej kg Przyłącza (gwint zewnętrzny) Zasilanie wodą grzewczą i powrót wody grzewczej R 1¼ 1¼ Zimna, ciepła woda użytkowa R 1 1 Zasilanie i powrót wody grzewczej (solarne/solarny) G 1 1 Spust R 1¼ 1¼ Solarny wymiennik ciepła Powierzchnia grzewcza m 2 1,8 2,1 Wymiennik ciepłej wody użytkowej Powierzchnia grzewcza m 2 6,7 6,7 Ilość ciepła dyżurnego kwh/24 h 2,25 2,45 Zgodnie z normą EN : 2006 Q ST przy różnicy temp. 45 K Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l VITOCELL 340-M/360-M VIESMANN 3

4 Vitocell 340-M, typ SVKC TH k l i Dane techniczne (ciąg dalszy) HV1/EL CWU/Z ELH TH TR1 HV2/HR1 TR2 HR2 e d c b o HVs/ELs m TR3 HR3 ZWU E h g f a 40 n n TH HVs/HRs/ELs ELH HRs E Spust EL Odpowietrzanie EL s Odpowietrznik solarnego wymiennika ciepła ELH Grzałka elektryczna (mufa Rp 1½) HR Powrót wody grzewczej HR s Powrót wody grzewczej z instalacji solarnej HV Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą z instalacji solarnej ZWU Zimna woda użytkowa TH Zamocowanie czujnika termometru lub zamocowanie dodatkowego czujnika (uchwyt zaciskowy) TR System zacisków do mocowania zanurzeniowych czujników temperatury na płaszczu podgrzewacza. Uchwyty trzech zanurzeniowych czujników temperatury na system zacisków. CWU Ciepła woda użytkowa Z Cyrkulacja (wkręcane przyłącze cyrkulacji, wyposażenie dodatkowe) Tabela wymiarów Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Długość bez izolacji cieplnej o mm VIESMANN VITOCELL 340-M/360-M

5 Vitocell 360-M, typ SVSB k l i Dane techniczne (ciąg dalszy) TH HV1/EL CWU/Z ELH TH TR1 HV2/HR1 b o TR2 HR2 e d c HVs/ELs m TR3 HR3 ZWU E h g f a 40 n n TH HVs/HRs/ELs ELH HRs E Spust EL Odpowietrzanie EL s Odpowietrznik solarnego wymiennika ciepła ELH Grzałka elektryczna (mufa Rp 1½) HR Powrót wody grzewczej HR s Powrót wody grzewczej z instalacji solarnej HV Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą z instalacji solarnej ZWU Zimna woda użytkowa TH Zamocowanie czujnika termometru lub zamocowanie dodatkowego czujnika (uchwyt zaciskowy) TR System zacisków do mocowania zanurzeniowych czujników temperatury na płaszczu podgrzewacza. Uchwyty trzech zanurzeniowych czujników temperatury na system zacisków. CWU Ciepła woda użytkowa Z Cyrkulacja (wkręcane przyłącze cyrkulacji, wyposażenie dodatkowe) Tabela wymiarów Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Długość bez izolacji cieplnej o mm Wydajność stała Wydajność stała kw Przy podgrzewie ciepłej wody użytkowej z 10 do 45 C i temperaturze wody grzewczej na zasilaniu l/h C przy podanym niżej przepływie objętościowym wody grzewczej (pomiar przez HV 1 /HR 1 ) Przepływ objętościowy wody grzewczej dla podanych wydajności stałych l/h Wydajność stała kw Przy podgrzewie ciepłej wody użytkowej z 10 do 60 C i temperaturze wody grzewczej na zasilaniu l/h C przy podanym niżej przepływie objętościowym wody grzewczej (pomiar przez HV 1 /HR 1 ) Przepływ objętościowy wody grzewczej dla podanych wydajności stałych l/h VITOCELL 340-M/360-M VIESMANN 5

6 Dane techniczne (ciąg dalszy) Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. Współczynnik mocy N L Wg normy DIN Temperatura na ładowaniu podgrzewacza T podgrz. = temperatura na wlocie zimnej wody użytkowej +50 K +5 K/-0 K i temperatura wody grzewczej na zasilaniu 70 C Współczynnik mocy N L w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Współczynnik N L 15 2,00 3, ,25 3, ,50 3, ,75 4, ,00 4,60 Wskazówka dotycząca współczynnika mocy Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wartości orientacyjne T podgrz. = 60 C 1,0 N L T podgrz. = 55 C 0,75 N L T podgrz. = 50 C 0,55 N L T podgrz. = 45 C 0,3 N L Moc krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew ciepłej wody użytkowej z 10 do 45 C i 70 C temperatury wody grzewczej na zasilaniu Wydajność krótkotrwała (l/10 min) w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Wydajność krótkotrwała Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew ciepłej wody użytkowej z 10 do 45 C i 70 C temperatury wody grzewczej na zasilaniu. Maks. pobierana ilość (l/min) w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Maks. ilość pobierana 15 19,0 23, ,0 23, ,0 24, ,0 26, ,0 28,0 6 VIESMANN VITOCELL 340-M/360-M

7 Dane techniczne (ciąg dalszy) Pobierana ilość ciepłej wody użytkowej Pojemność podgrzewacza podgrzana do 60 C. Bez dogrzewu. Ilość pobierana l/min Pobierana ilość ciepłej wody użytkowej Woda o t = 45 C (temperatura mieszana) 750 l l Opory przepływu ,0 8,0 6,0 5,0 4,0 3,0 0, ,0 60,0 50, , , ,0 Opór przepływu w mbar ,8 0,6 0,5 0,4 0,3 kpa 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0,1 0,08 0,06 0,05 0,04 0, Strumień objętościowy wody grzewczej w l/h Opory przepływu po stronie wody grzewczej Strata ciśnienia w mbar kpa 10,0 8,0 6,0 5,0 4,0 3,0 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, B A Przepływ objętościowy czynnika solarnego w l/h Opory przepływu po stronie solarnej A Pojemność podgrzewacza 750 l B Pojemność podgrzewacza 950 l 2000 VITOCELL 340-M/360-M VIESMANN 7

8 Dane techniczne (ciąg dalszy) ,0 80,0 60,0 50,0 40,0 30,0 20, ,0 8,0 6,0 5,0 4,0 3,0 2,0 Strata ciśnienia w mbar kpa 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, Przepływ objętościowy ciepłej wody użytkowej w l/h Opór przepływu po stronie ciepłej wody użytkowej 750/950 l Stan wysyłkowy Vitocell 340-M, typ SVKC i Vitocell 360-M, typ SVSB 750 i 950 l pojemności Wielosystemowy podgrzewacz buforowy wody grzewczej ze stali z wbudowaną wężownicą ze stali nierdzewnej do podgrzewu ciepłej wody użytkowej Typ SVSB: Z systemem ładowania warstwowego 3 systemy zacisków do mocowania zanurzeniowych czujników temperatury na korpusie podgrzewacza (3 uchwyty na każdy system zacisków) 2 termometry 3 uchwyty do dodatkowych czujników temperatury lub dodatkowych czujników (uchwyty zaciskowe) Wkręcane nóżki regulacyjne Odpowietrzanie wężownicy solarnej Oddzielnie zapakowana izolacja cieplna Kolor izolacji cieplnej z powierzchnią z tworzywa sztucznego - vitosilber (srebrny) 8 VIESMANN VITOCELL 340-M/360-M

9 Wskazówki projektowe Przyłącze po stronie ciepłej wody użytkowej Przyłącze wg DIN 1988 N A B C E F G H K LM G G M O P G R N D S M A Ciepła woda użytkowa B Przewód cyrkulacyjny C Pompa cyrkulacyjna D Sprężynowy zawór zwrotny, klapowy E Widoczny wylot przewodu wyrzutowego F Zawór bezpieczeństwa G Zawór odcinający H Zawór regulacyjny strumienia przepływu *1 (montaż zalecany) Obowiązek zamontowania zaworu bezpieczeństwa. K Przyłącze manometru L Zawór zwrotny M Spust N Zimna woda użytkowa O Filtr wody użytkowej P Reduktor ciśnienia R Zawór zwrotny/rurowy zawór odcinający S Przeponowe ciśnieniowe naczynie wzbiorcze, przystosowane do ciepłej wody użytkowej Zalecenie: zawór bezpieczeństwa należy zamontować nad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. Temperatury wody na zasilaniu wodą grzewczą powyżej 110 C Przy takich warunkach eksploatacyjnych zgodnie z normą DIN 4753 w podgrzewaczu należy zamontować zabezpieczający ogranicznik temperatury o sprawdzonej konstrukcji, ograniczający temperaturę do95 C. Gwarancja Gwarancja, jakiej udzielamy na eksploatację pojemnościowego podgrzewacza wody, zakłada, że podgrzewana woda posiada jakość wody użytkowej wg aktualnie obowiązującego rozporządzenia o ciepłej wodzie użytkowej i że istniejące instalacje uzdatniania wody działają bezusterkowo. Powierzchnia przekazywania ciepła Odporna na korozję, zabezpieczona powierzchnia przekazywania ciepła (ciepła woda użytkowa/czynnik grzewczy), zgodna z wersją C wg normy DIN *1 Zalecany jest montaż i regulacja maks. przepływu wody zgodnie z 10-minutową wydajnością pojemnościowego podgrzewacza wody. VITOCELL 340-M/360-M VIESMANN 9

10 Wskazówki projektowe (ciąg dalszy) Grzałka elektryczna Grzałka wkręcana pochodząca od innego producenta na odcinku o długości min. 130 mm nie może być ogrzewana. Wytyczne projektowe Dalsze wskazówki dotyczące planowania i projektowania patrz Wytyczne projektowe Vitosol i Wytyczne projektowe Vitoligno. Zastosowanie zgodne z przeznaczeniem Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach wg EN 12828/DIN 1988 lub instalacjach solarnych wg EN 12977, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi. Pojemnościowe podgrzewacze wody są przeznaczone wyłącznie do gromadzenia i podgrzewania wody o jakości wody użytkowej, natomiast zbiorniki buforowe wyłącznie do magazynowania wody o jakości wody grzewczej. W kolektorach słonecznych można stosować wyłącznie czynniki grzewcze dopuszczone przez producenta. Zastosowanie zgodne z przeznaczeniem zakłada, że instalację stacjonarną wykonano w połączeniu z dopuszczonymi komponentami, charakterystycznymi dla danej instalacji. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Niewłaściwe użycie urządzenia wzgl. niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie ma miejsce również wówczas, gdy zmieniona zostanie funkcja komponentów systemu (np. poprzez bezpośredni podgrzew ciepłej wody użytkowej w kolektorze). Należy przestrzegać przepisów ustawowych, przede wszystkim tych dotyczących higieny wody użytkowej. Zastosowanie komercyjne lub przemysłowe w celu innym niż ogrzewanie budynku lub podgrzew ciepłej wody użytkowej nie jest zastosowaniem zgodnym z przeznaczeniem. Wyposażenie dodatkowe Solar-Divicon z zestawem przyłączeniowym Nr zam., patrz cennik Viessmann a b c d A W pełni wyposażony zestaw do podłączenia po stronie solarnej do solarnego wymiennika ciepła podgrzewacza buforowego wody grzewczej. Solar-Divicon, typ PS10 (stacja pomp dla obiegu kolektora) do montażu podgrzewacza z pompą obiegową o dużej wydajności z regulacją obrotów. Wstępnie zmontowane orurowanie z dwuzłączami rurowymi do Vitocell. Wersja z modułem regulatora systemów solarnych (typ SM1), z Vitosolic (typ SD1) lub bez regulatora solarnego. Tabela wymiarów Pojemność podgrzewacza l a mm b mm c mm d mm Zestaw pompowy Solar-Divicon kg 7 7 Wskazówka W celu zamontowania zestawu pompowego Solar-Divicon należy przykręcić kolana rurowe A do przedniej strony podgrzewacza buforowego. 10 VIESMANN VITOCELL 340-M/360-M

11 Wyposażenie dodatkowe (ciąg dalszy) Armatura zabezpieczająca wg DIN bar (1 MPa): Nr zam a6 bar (0,6 MPa): Nr zam DN 20/R 1 Maks. moc ogrzewania: 150 kw Elementy składowe: Zawór odcinający Zawór zwrotny i króciec kontrolny Króciec przyłączeniowy manometru Membranowy zawór bezpieczeństwa Wkręcane przyłącze cyrkulacji Nr zam Do przyłączenia przewodu cyrkulacyjnego na przyłączu ciepłej wody użytkowej CWU CWU Z CWU Ciepła woda użytkowa Z Cyrkulacja Regulator temperatury Nr zam Z systemem termostatycznym Z przyciskiem nastawczym na zewnątrz obudowy Bez tulei zanurzeniowej W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann tuleja zanurzeniowa jest objęta zakresem dostawy. Z szyną do montażu na pojemnościowym podgrzewaczu wody lub na ścianie Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 41 wg normy EN Zakres ustawień 30 do 60 C; z możliwością przestawienia na 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Funkcja przełączająca Przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR VITOCELL 340-M/360-M VIESMANN 11

12 Wyposażenie dodatkowe (ciąg dalszy) Pompa obiegowa podgrzewacza Nr katalog i Nr katalogowy Typ pompy Yonos PARA 25/6 Yonos PARA 30/6 Napięcie V~ Pobór mocy W Przyłącze G 1½ 2 Przewód przyłączeniowy m 5,0 5,0 do kotła grzewczego do 40 kw od 40 do 70 kw Wysokość tłoczenia mbar kpa Δp-v (zmienna) p-v maks ,5 1 1,5 2 2,5 3 3,5 Wydajność tłoczenia w m³/h Wysokość tłoczenia mbar kpa 0 Δp-c (stała) ,5 1 1,5 2 2,5 3 3,5 Wydajność tłoczenia w m³/h 12 VIESMANN VITOCELL 340-M/360-M

13 Wyposażenie dodatkowe (ciąg dalszy) Pompa obiegowa podgrzewacza Nr katalog Nr katalogowy Typ pompy Stratos 40/1-4 Napięcie V~ 230 Pobór mocy W Przyłącze DN 40 Przewód przyłączeniowy m 5,0 do kotła grzewczego powyżej 70 kw Wysokość tłoczenia mbar kpa Δp-v (zmienna) min. maks Wydajność tłoczenia w m³/h Wysokość tłoczenia mbar kpa 0 Δp-c (stała) min. maks Wydajność tłoczenia w m³/h Termostatyczny zestaw do cyrkulacji Nr zam. ZK Do ograniczania temperatury na wypływie w instalacjach ciepłej wody użytkowej z przewodem cyrkulacyjnym Termostatyczny automat mieszający z przewodem obejścia Zintegrowany zawór zwrotny. Zdejmowane izolacje cieplne R 3/4 A A A Dane techniczne Przyłącza R ¾ Masa kg 1,45 Zakres temperatury C 35 do 60 Maks. temperatura medium C 95 Ciśnienie robocze bar 10 MPa 1 A Zawór zwrotny VITOCELL 340-M/360-M VIESMANN 13

14 Wyposażenie dodatkowe (ciąg dalszy) Termostatyczny automat mieszający. Nr zam Do ograniczania temperatury na wypływie w instalacjach ciepłej wody użytkowej bez przewodu cyrkulacyjnego. Dane techniczne Przyłącza G 1 Zakres temperatury C 35 do 60 C Maks. temperatura medium C 95 Ciśnienie robocze bar/mpa 10/1,0 Termometr Nr zam Do zabudowy w izolacji cieplnej w przypadku podgrzewaczy o pojemności 750 i 950 l Wskazówka Do odczytu profilu temperatury do podgrzewacza można wbudować do 4 termometrów (np. w połączeniu z kotłami na paliwo stałe). Grzałka elektryczna EHE Nr zam. Z Ustawiana moc grzewcza 2, 4 lub 6 kw Z zabezpieczającym ogranicznikiem temperatury i regulatorem temperatury Do zastosowania tylko przy miękkiej lub średnio twardej wodzie użytkowej do 14 dh (średni stopień twardości, 2,5 mol/m 3 ). Zakres mocy 6 kw Moc znamionowa przy pracy normalnej/szybkim podgrzewie Napięcie znamionowe 1/N/PE 230 V/ 50 Hz kw /N/PE 230 V/ 50 Hz 3/N/PE 400 V/ 50 Hz Natężenie znamionowe A 8,7 17,4 8,7 Stopień ochrony IP 45 Nr zam. Z Ustawiana moc grzewcza 4, 8 lub 12 kw Z zabezpieczającym ogranicznikiem temperatury i regulatorem temperatury Do zastosowania tylko przy miękkiej lub średnio twardej wodzie użytkowej do 14 dh (średni stopień twardości, 2,5 mol/m 3 ). Zakres mocy 12 kw Moc znamionowa przy pracy normalnej/szybkim podgrzewie Napięcie znamionowe 2/PE 400 V/ 50 Hz kw /PE 400 V/ 50 Hz 3/N/PE 400 V/ 50 Hz Natężenie znamionowe A 10,0 20,0 17,3 Stopień ochrony IP 45 Czas podgrzewu Zakres wydajności maks. 6 kw maks. 12 kw Pobór znamionowy, podgrzew normalny/szybki kw Czas podgrzewu z 10 do 60 C 750 l h ,4 5,0 2,5 1,7 950 l h 12,6 6,3 4,3 6,3 3,2 2,1 Wielosystemowy podgrzewacz buforowy wody grzewczej z podgrzewem ciepłej wody użytkowej i z grzałką elektryczną EHE Vitocell 340-M 360-M Pojemność podgrzewacza (całkowita) l Pojemność możliwa do podgrzania za pomocą grzałki elektrycznej l Minimalny odstęp od ściany do montażu 2/4/6 kw mm grzałki elektrycznej EHE 4/8/12 kw mm Masa Grzałka elektryczna EHE 2/4/6 kw kg /8/12 kw kg VIESMANN VITOCELL 340-M/360-M

15 Wyposażenie dodatkowe (ciąg dalszy) Vitocell 340-M z grzałką elektryczną EHE Vitocell 360-M z grzałką elektryczną EHE Zestaw kontaktowych czujników temperatury (do panelu energetycznego) Nr zam. ZK Do ustalania temperatury na zasilaniu i powrocie do instalacji solarnej. Zastosowanie w połączeniu z regulatorem Vitotronic 200, typ HO2B: Graficzny wskaźnik zużycia energii, wykorzystania energii słonecznej, rozwarstwienia termicznego Diagnostyka usterek Wizualizacja stanu roboczego i zysku solarnego za pośrednictwem modułu zdalnego sterowania, aplikacji i Internetu Dane techniczne Długość przewodu 0,6 m, z okablowanymi wtykami Stopień ochrony IP 32 wg EN 60529, do zapewnienia przez montaż Typ czujnika Viessmann NTC 10 kω przy 25 C Dopuszczalna temperatura otoczenia Praca 0 do +90 Magazynowanie i transport 20 do +70 C VITOCELL 340-M/360-M VIESMANN 15

16 Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (801) (32) mail: serwis@viessmann.pl 16 VIESMANN VITOCELL 340-M/360-M
