VIESMANN. VITOCELL 340-M/360-M Podgrzewacz buforowy wody grzewczej z podgrzewem wody użytkowej 750 i 950 l pojemności.

Transkrypt

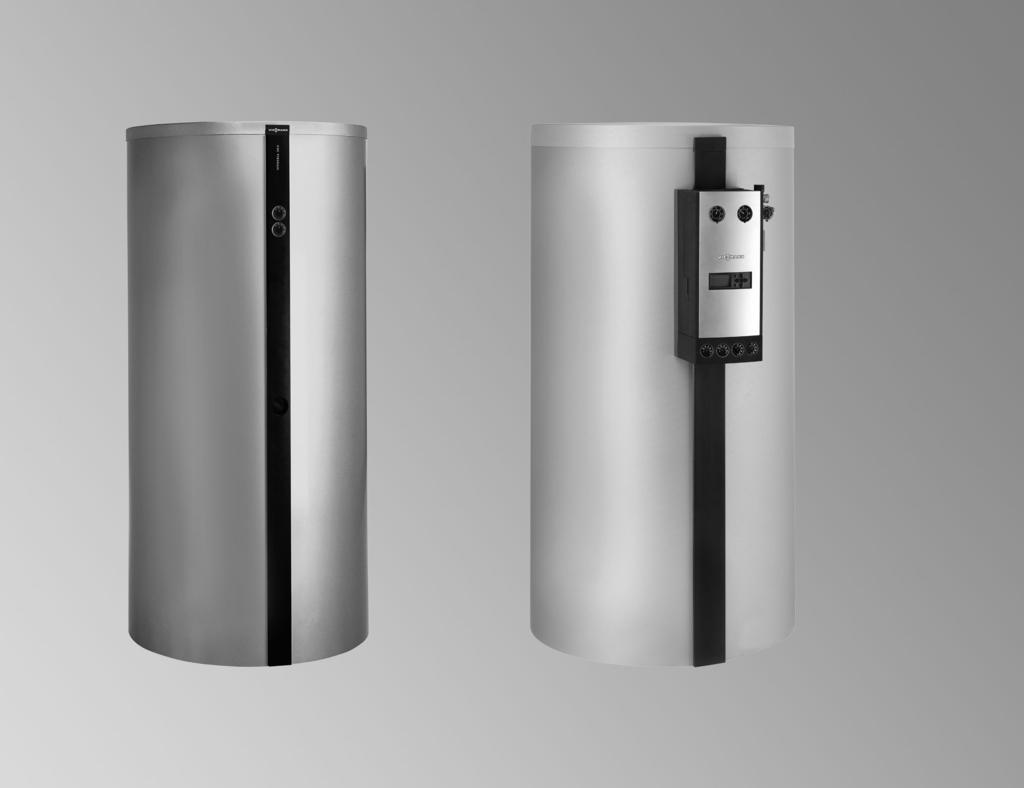

1 VIESMANN VITOCELL 340-M/360-M Podgrzewacz buforowy wody grzewczej z podgrzewem wody użytkowej 750 i 950 l pojemności Dane techniczne Numer katalog. i ceny: patrz cennik VITOCELL 340-M Typ SVKA Wielosystemowy podgrzewacz buforowy wody grzewczej ze zintegrowanym podgrzewem wody użytkowej, wbudowaną wężownicą grzewczą do przyłączenia kolektorów słonecznych i opcjonalnie montowanym Solar-Divicon VITOCELL 360-M Typ SVSA Wielosystemowy podgrzewacz buforowy wody grzewczej, z systemem ładowania warstwowego, zintegrowanym podgrzewem wody użytkowej, wbudowaną wężownicą grzewczą do przyłączenia kolektorów słonecznych i opcjonalnie montowanym Solar-Divicon 5/2013

2 Informacja o produkcie Vitocell 340-M i Vitocell 360-M Możliwość przyłączenia kilku kotłów i higieniczny podgrzew wody użytkowej dla potrzeb dużego poboru w podgrzewaczu uniwersalnym nie zajmującym dużej powierzchni. Podsumowanie zalet Vitocell 340-M/360-M połączenie buforowego i pojemnościowego podgrzewacza wody. Przeznaczone dla instalacji grzewczych z kilkoma wytwornicami ciepła. Szczególnie dobrze przystosowane do pracy w połączeniu z systemem solarnym firmy Viessmann do podgrzewu wody użytkowej i wspomagania ogrzewania. Dzięki przyłączom na różnej wysokości możliwe jest zastosowanie różnorodnych wytwornic ciepła, np. kotła na paliwo stałe. Nie ma to wpływu na rozwarstwienie termiczne. Niewielkie zapotrzebowanie na miejsce i prosty montaż urządzenie łączące w sobie podgrzewacz wody grzewczej i podgrzewacz buforowy. Elastyczna i beznapięciowa rura elastyczna wody użytkowej z wysokogatunkowej stali nierdzewnej zawieszona w pojemnościowym podgrzewaczu wody. Optymalne wykorzystanie energii solarnej za pomocą ukierunkowanego chłodzenia w dolnej części podgrzewacza dzięki dużej powierzchni wymiany ciepła rury wody użytkowej o falistych ściankach. Vitocell 360-M: System ładowania warstwowego zapewnia przekazywanie energii słonecznej odpowiedniej warstwie wody zależnie od jej temperatury, dzięki temu ogrzana solarnie woda użytkowa jest szybko dostępna. Zestaw przyłączeniowy z Solar-Divicon do montażu na Vitocell dostępny jako wyposażenie dodatkowe. Vitocell 340-M (typ SVKA) wielosystemowy podgrzewacz buforowy wody grzewczej ze zintegrowanym podgrzewem wody użytkowej A Zasilanie wodą grzewczą 1/odpowietrzanie B Ciepła woda użytkowa/cyrkulacja C Rura elastyczna wody użytkowej ze stali nierdzewnej D Zasilanie wodą grzewczą 2/powrót wody grzewczej 1 E Grzałka elektryczna EHE F Powrót wody grzewczej 2 H Powrót wody grzewczej 3 K Zimna woda użytkowa L Spust M Powrót wody grzewczej/spust instalacji solarnej N Zasilanie wodą grzewczą/odpowietrzanie instalacji solarnej 2 VIESMANN VITOCELL 340-M/360-M

3 Podsumowanie zalet (ciąg dalszy) C Rura elastyczna wody użytkowej ze stali nierdzewnej D Zasilanie wodą grzewczą 2/powrót wody grzewczej 1 E Grzałka elektryczna EHE F Powrót wody grzewczej 2 G Warstwowy system ładowania H Powrót wody grzewczej 3 K Zimna woda użytkowa L Spust M Powrót wody grzewczej/spust instalacji solarnej N Zasilanie wodą grzewczą/odpowietrzanie instalacji solarnej Vitocell 360-M (typ SVSA) wielosystemowy podgrzewacz buforowy wody grzewczej z warstwowym systemem ładowania i zintegrowanym podgrzewem wody użytkowej A Zasilanie wodą grzewczą 1/odpowietrzanie B Ciepła woda użytkowa/cyrkulacja VITOCELL 340-M/360-M VIESMANN 3

4 Dane techniczne Vitocell 340-M/Vitocell 360-M Do magazynowania wody grzewczej i podgrzewu wody użytkowej w połączeniu z kolektorami słonecznymi, pompami ciepła i kotłami na paliwo stałe. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 110 C Temperatura wody na zasilaniu po stronie solarnej do 140 C Ciśnienie robocze po stronie wody grzewczej do 3 bar (0,3 MPa) Ciśnienie robocze po stronie solarnej do 10 bar (1,0 MPa) Ciśnienie robocze po stronie wody użytkowej do 10 bar (1,0 MPa) Pojemność podgrzewacza l Ilość wody grzewczej l Ilość wody użytkowej l Pojemność solarnego wymiennika ciepła l Nr rejestru DIN Vitocell 340-M 9W262-10MC/E Vitocell 360-M 9W263-10MC/E Wymiary Długość (7) z izolacją cieplną a mm 4 4 bez izolacji cieplnej o mm Szerokość b mm Wysokość z izolacją cieplną c mm bez izolacji cieplnej mm Wymiar przechylenia bez izolacji cieplnej i nóżek regulacyjnych mm Masa Vitocell 340-M z izolacją cieplną kg bez izolacji cieplnej kg Masa Vitocell 360-M z izolacją cieplną kg bez izolacji cieplnej kg Przyłącza (gwint zewnętrzny) Zasilanie i powrót wody grzewczej R 1¼ 1¼ Zimna woda, ciepła woda R 1 1 Zasilanie i powrót wody grzewczej (instalacja solarna) G 1 1 Spust R 1¼ 1¼ Solarny wymiennik ciepła Powierzchnia grzewcza m 2 1,8 2,1 Wymiennik ciepła wody użytkowej Powierzchnia grzewcza m 2 6,7 6,7 Ilość ciepła dyżurnego q BS przy różnicy temp. 45 K kwh/24 h 1,49 1,61 (parametr znormalizowany) Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l VIESMANN VITOCELL 340-M/360-M

5 Vitocell 340-M, typ SVKA TH TH k g l i Dane techniczne Vitocell 340-M/Vitocell 360-M (ciąg dalszy) HV1/EL CWU/Z ELH TH SPR1 HV2/HR1 SPR2/TH c b o m HR2 SPR2/TH HR3 ZWU f e d a n n HVs/ELs E h HRs HVs/HRs/ELs ELH SPR1-3 E Spust EL Odpowietrznik EL s Odpowietrznik solarnego wymiennika ciepła ELH Grzałka elektryczna (mufa Rp 1½) HR Powrót wody grzewczej HR s Powrót wody grzewczej z instalacji solarnej HV Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej ZWU Zimna woda użytkowa TH Uchwyt czujnika termometru lub uchwyt dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja (wkręcane przyłącze cyrkulacji, wyposażenie dodatkowe) Tabela wymiarów Pojemność podgrzewacza l Długość (7) a mm 4 4 Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Długość bez izolacji cieplnej o mm VITOCELL 340-M/360-M VIESMANN 5

6 l i Dane techniczne Vitocell 340-M/Vitocell 360-M (ciąg dalszy) Vitocell 360-M, typ SVSA TH HV1/EL CWU/Z ELH TH SPR1 HV2/HR1 SPR2/TH c b o HR2 e d HVs/ELs m n n g SPR2/TH HR3 ZWU f a E h k HRs TH HVs/HRs/ELs ELH SPR1-3 E EL EL s ELH HR HR s HV Spust Odpowietrznik Odpowietrznik solarnego wymiennika ciepła Grzałka elektryczna (mufa Rp 1½) Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej ZWU Zimna woda użytkowa TH Uchwyt czujnika termometru lub uchwyt dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja (wkręcane przyłącze cyrkulacji, wyposażenie dodatkowe) Tabela wymiarów Pojemność podgrzewacza l Długość (7) a mm 4 4 Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Długość bez izolacji cieplnej o mm Wydajność stała Wydajność stała kw przy podgrzewie wody użytkowej z 10 do 45 C i temperaturze wody grzewczej na zasilaniu l/h C przy podanym niżej przepływie wody grzewczej (pomiar przez HV 1 /HR 1 ) Przepływ wody grzewczej dla podanych wydajności stałych l/h Wydajność stała kw przy podgrzewie wody użytkowej z 10 do 60 C i temperaturze wody grzewczej na zasilaniu 70 C przy podanym niżej przepływie wody grzewczej (pomiar przez HV 1 /HR 1 ) l/h Przepływ wody grzewczej dla podanych wydajności stałych l/h Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. 6 VIESMANN VITOCELL 340-M/360-M

7 Dane techniczne Vitocell 340-M/Vitocell 360-M (ciąg dalszy) Współczynnik mocy N L Wg normy DIN Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K i temperatura wody grzewczej na zasilaniu 70 C. Współczynnik mocy N L w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Współczynnik N L 15 2,00 3, ,25 3, ,50 3, ,75 4, ,00 4,60 Wskazówka dotycząca współczynnika mocy Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wartości orientacyjne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Moc krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C i temperatura wody grzewczej na zasilaniu wyn. 70 C. Wydajność krótkotrwała (l/10 min) w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Wydajność krótkotrwała Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C i temperatura wody grzewczej na zasilaniu wyn. 70 C. Maks. pobierana ilość (l/min) w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Maks. ilość pobierana 15 19,0 23, ,0 23, ,0 24, ,0 26, ,0 28,0 Pobierana ilość wody Pojemność podgrzewacza podgrzana do 60 C. Bez dogrzewu. Ilość pobierana l/min Pobierana ilość wody Woda o t = 45 C (temperatura mieszana) 750 l l VITOCELL 340-M/360-M VIESMANN 7

8 Dane techniczne Vitocell 340-M/Vitocell 360-M (ciąg dalszy) Opory przepływu ,0 8,0 6,0 5,0 4,0 3,0 0, ,0 60,0 50, , , ,0 Opory przepływu w mbar ,8 0,6 0,5 0,4 0,3 kpa 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0,1 0,08 0,06 0,05 0,04 0, Przepływ wody grzewczej w l/h Opór przepływu po stronie wody grzewczej Strata ciśnienia w mbar kpa 10,0 8,0 6,0 5,0 4,0 3,0 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, B A Średni przepływ po stronie solarnej w l/h Opór przepływu po stronie solarnej A Pojemność podgrzewacza 750 l B Pojemność podgrzewacza 950 l VIESMANN VITOCELL 340-M/360-M

9 Dane techniczne Vitocell 340-M/Vitocell 360-M (ciąg dalszy) ,0 80,0 60,0 50,0 40,0 30,0 20, ,0 8,0 6,0 5,0 4,0 3,0 2,0 Strata ciśnienia w mbar kpa 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, Przepływ wody użytkowej w l/h 2000 Opór przepływu po stronie wody użytkowej 750/950 l Stan wysyłkowy Vitocell 340-M, typ SVKA/Vitocell 360-M, typ SVSA Pojemność 750 i 950 litrów Wielosystemowy podgrzewacz buforowy wody grzewczej ze stali z wbudowaną wężownicą ze stali nierdzewnej do podgrzewu wody użytkowej. Typ SVKA: Z systemem ładowania warstwowego. 3 przyspawane tuleje zanurzeniowe 2 termometry 2 uchwyty do dodatkowych czujników temperatury lub dodatkowych czujników Wkręcane nóżki regulacyjne Odpowietrzanie wężownicy solarnej Oddzielnie zapakowana izolacja cieplna Kolor izolacji cieplnej z powierzchnią z tworzywa sztucznego - vitosilber (srebrny) VITOCELL 340-M/360-M VIESMANN 9

10 Wskazówki projektowe dot. Vitocell 340-M/360-M Przyłącze po stronie wody użytkowej Przyłącze wg DIN 1988 N A B C E F G H K LM G G M O P G R N D S M Vitocell 340-M/360-M A Ciepła woda użytkowa B Przewód cyrkulacyjny C Pompa cyrkulacyjna D Sprężynowy zawór zwrotny, klapowy E Widoczny wylot przewodu wyrzutowego F Zawór bezpieczeństwa G Zawór odcinający H Zawór regulacyjny strumienia przepływu *1 (montaż zalecany) Obowiązek zamontowania zaworu bezpieczeństwa. K Przyłącze manometru L Zawór zwrotny M Spust N Zimna woda użytkowa O Filtr wody użytkowej P Reduktor ciśnienia R Zawór zwrotny/złączka rurowa S Przeponowe naczynie zbiorcze, przystosowane do wody użytkowej Zalecenie: Zawór bezpieczeństwa należy zamontować nad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. Temperatury wody na zasilaniu wodą grzewczą powyżej 110 C Przy takich warunkach eksploatacyjnych w podgrzewaczu należy zamontować zgodnie z normą DIN 4753 zabezpieczający ogranicznik temperatury o sprawdzonej konstrukcji, ograniczający temperaturę do 95 C. Gwarancja Gwarancja, jakiej udzielamy na eksploatację pojemnościowego podgrzewacza wody, zakłada, że podgrzewana woda posiada jakość wody użytkowej wg aktualnie obowiązującego rozporządzenia o wodzie użytkowej i że istniejące instalacje uzdatniania wody działają bezusterkowo. Powierzchnia przekazywania ciepła Odporna na korozję, zabezpieczona powierzchnia przekazywania ciepła (woda użytkowa/czynnik grzewczy), zgodna z wersją C wg normy DIN *1 Zalecany jest montaż i regulacja maks. przepływu wody zgodnie z 10-minutową wydajnością pojemnościowego podgrzewacza wody. 10 VIESMANN VITOCELL 340-M/360-M

11 Wskazówki projektowe dot. Vitocell 340-M/360-M (ciąg dalszy) Grzałka elektryczna Grzałka wkręcana, pochodząca od innego producenta musi mieć odcinek niegrzejący o długości min. mm. Wytyczne projektowe Dalsze wskazówki dotyczące planowania i projektowania patrz Wytyczne projektowe Vitosol i Wytyczne projektowe Vitoligno. Przykład instalacji z Vitocell 340-M F E D B P O CWU C H P K G L Powrót Zasilanie Zasilanie AB A B M Powrót Powrót N Powrót Zasilanie A Powrót ZWU ZWU Zimna woda użytkowa CWU Ciepła woda użytkowa Powrót Powrót Zasilanie Zasilanie A Kotły olejowe/gazowe B Obieg grzewczy C Vitocell 340-M D Regulacja systemu solarnego E kolektor słoneczny F G H K L N O P Czujnik temperatury kolektora Separator powietrza Rozdzielacz Solar-Divicon (stacja pomp) Zawór napełniający Kurek spustowy Czujnik temperatury w podgrzewaczu Cyrkulacja Punkty poboru VITOCELL 340-M/360-M VIESMANN 11

12 Wskazówki projektowe dot. Vitocell 340-M/360-M (ciąg dalszy) Zastosowanie zgodne z przeznaczeniem Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach wg EN 12828/DIN 1988 lub instalacjach solarnych wg EN 12977, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi. Pojemnościowe podgrzewacze wody są przeznaczone wyłącznie do gromadzenia i podgrzewania wody o jakości wody pitnej, natomiast podgrzewacze buforowe wody grzewczej wyłącznie do magazynowania wody o jakości wody pitnej. W kolektorach słonecznych można stosować wyłącznie czynniki grzewcze dopuszczone przez producenta. Zastosowanie zgodne z przeznaczeniem zakłada, że instalację stacjonarną wykonano w połączeniu z dopuszczonymi komponentami, charakterystycznymi dla danej instalacji. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Niewłaściwe użycie urządzenia wzgl. niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie ma miejsce również wówczas, gdy zmieniona zostanie funkcja komponentów systemu (np. poprzez bezpośredni podgrzew wody użytkowej w kolektorze). Należy przestrzegać przepisów ustawowych, przede wszystkim tych dotyczących higieny wody użytkowej. Zastosowanie komercyjne lub przemysłowe w celu innym niż ogrzewanie budynku lub podgrzew wody użytkowej nie jest zastosowaniem zgodnym z przeznaczeniem. Wyposażenie dodatkowe do Vitocell 340-M/360-M Armatura zabezpieczająca wg DIN bar (1 MPa): Nr katalog a 6 bar (0,6 MPa): Nr katalog DN 20/R 1 Maks. moc ogrzewania: 150 kw Elementy składowe: Zawór odcinający Zawór zwrotny i króciec kontrolny Króciec przyłączeniowy manometru Membranowy zawór bezpieczeństwa Wkręcane przyłącze cyrkulacji Nr katalog Do przyłączenia przewodu cyrkulacyjnego na przyłączu ciepłej wody użytkowej. CWU CWU Z CWU Ciepła woda użytkowa Z Cyrkulacja Regulator temperatury Nr katalog Z systemem termostatycznym. Z przyciskiem nastawczym na zewnątrz obudowy. Bez tulei zanurzeniowej W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann tuleja zanurzeniowa jest objęta zakresem dostawy. Z szyną do montażu na pojemnościowym podgrzewaczu wody lub na ścianie. 12 VIESMANN VITOCELL 340-M/360-M

13 Wyposażenie dodatkowe do Vitocell 340-M/360-M (ciąg dalszy) Zakres ustawień 30 do 60 C, z możliwością przestawienia do 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Funkcja przełączająca przy wzrastającej temperaturze z 2 do Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 41 wg normy EN Nr rej. DIN. DIN TR Pompa obiegowa podgrzewacza Nr katalog i Nr katalogowy Typ pompy Yonos Para 25/6 Yonos Para 30/6 Napięcie V~ Pobór mocy W Przyłącze G 1½ 2 Przewód przyłączeniowy m 5,0 5,0 do kotła grzewczego do 40 kw od 40 do 70 kw Wysokość tłoczenia mbar kpa p-v maks ,5 1 1,5 2 2,5 3 3,5 Wydajność tłoczenia w m³/h Wysokość tłoczenia mbar kpa ,5 1 1,5 2 2,5 3 3,5 Wydajność tłoczenia w m³/h Δp-v (zmienna) Stała prędkość VITOCELL 340-M/360-M VIESMANN 13

14 Wyposażenie dodatkowe do Vitocell 340-M/360-M (ciąg dalszy) Pompa obiegowa podgrzewacza Nr katalog Nr katalogowy Typ pompy Stratos 40/1-4 Napięcie V~ 230 Pobór mocy W Przyłącze DN 40 Przewód przyłączeniowy m 5,0 do kotła grzewczego powyżej 70 kw Wysokość tłoczenia mbar kpa Δp-v (zmienna) min. maks Wydajność tłoczenia w m³/h Wysokość tłoczenia mbar kpa 0 Δp-c (stała) min. maks Wydajność tłoczenia w m³/h Grzałka elektryczna EHE Rodzaj prądu i napięcie znamionowe 3/N/PE 400 V/ Klasa ochrony: IP Hz Zakres wydajności maks. 6 kw maks. 12 kw Pobór znamionowy, podgrzew normalny/ kw szybki Znamionowe natężenie prądu A 8,7 8,7 8,7 17,4 17,4 17,4 Czas podgrzewu z 10 na 60 C 750 l h ,4 5,0 2,5 1,7 950 l h 12,6 6,3 4,3 6,3 3,2 2,1 14 VIESMANN VITOCELL 340-M/360-M

15 Wyposażenie dodatkowe do Vitocell 340-M/360-M (ciąg dalszy) Wielosystemowy podgrzewacz buforowy wody grzewczej z podgrzewem wody użytkowej i z grzałką elektryczną EHE Vitocell 340-M 360-M Pojemność podgrzewacza (całkowita) l Pojemność podgrzewacza (woda grzewcza/użytkowa/układ solarny) l 708/30/12 906/30/14 708/30/12 906/30/14 Pojemność możliwa do podgrzania za pomocą grzałki elektrycznej l Wymiary Szerokość b (z grzałką elektryczną EHE) mm Minimalny odstęp od ściany do montażu grzałki 2/4/6 kw mm elektrycznej EHE 4/8/12 kw mm Masa Vitocell 340-/360-M z izolacją cieplną kg Grzałka elektryczna EHE 2/4/6 kw kg /8/12 kw kg b b Vitocell 340-M z grzałką elektryczną EHE Vitocell 360-M z grzałką elektryczną EHE b: szerokość z grzałką elektryczną EHE b: szerokość z grzałką elektryczną EHE Termometr Nr katalog Do zabudowy w izolacji cieplnej w przypadku podgrzewaczy o pojemności 750 i 950 litrów. Wskazówka Do odczytu profilu temperatury do podgrzewacza można wbudować do 4 termometrów (np. w połączeniu z kotłami na paliwo stałe). VITOCELL 340-M/360-M VIESMANN 15

16 Wyposażenie dodatkowe do Vitocell 340-M/360-M (ciąg dalszy) Solar-Divicon z zestawem przyłączeniowym Nr katalog., patrz cennik Viessmann a b c d A W pełni wyposażony zestaw do podłączenia po stronie solarnej do solarnego wymiennika ciepła podgrzewacza buforowego wody grzewczej. Solar-Divicon, typ PS10 (stacja pomp dla obiegu kolektora) do montażu podgrzewacza z pompą obiegową o dużej wydajności z regulacją obrotów (odpowiada Energie Label A). Wstępnie zmontowane orurowanie z dwuzłączami rurowymi do Vitocell. Wersja z modułem regulatora systemów solarnych (typ SM1), z Vitosolic (typ SD1) lub bez regulatora solarnego. Tabela wymiarów Pojemność l podgrzewacza a mm b mm c mm d mm Wskazówka W celu zamontowania Solar-Divicon należy przykręcić kolana rurowe A do przedniej strony podgrzewacza. Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl 16 VIESMANN VITOCELL 340-M/360-M
