1 VIESMANN VITOCELL 100-U/100-W Pojemnościowy podgrzewacz wody z dwiema wężownicami grzewczymi 300 l pojemności Dane techniczne Numer katalog. i ceny: patrz cennik VITOCELL 100-U/100-W Typ CVUA Pionowy podgrzewacz pojemnościowy wykonany ze stali, z emaliowaną powłoką Ceraprotect Z dwiema wężownicami grzewczymi, dolny wymiennik ciepła ogrzewany jest przez kolektory słoneczne, za pomocą górnego wymiennika ciepła następuje w razie potrzeby dogrzew przez kocioł grzewczy. Ze zintegrowanym zestawem pompowym Solar-Divicon, orurowaniem i Vitosolic 100, typ SD1, lub modułem regulatora systemów solarnych, typ SM1, do obsługi za pośrednictwem Vitotronic 200, typ HO1A 5/2010

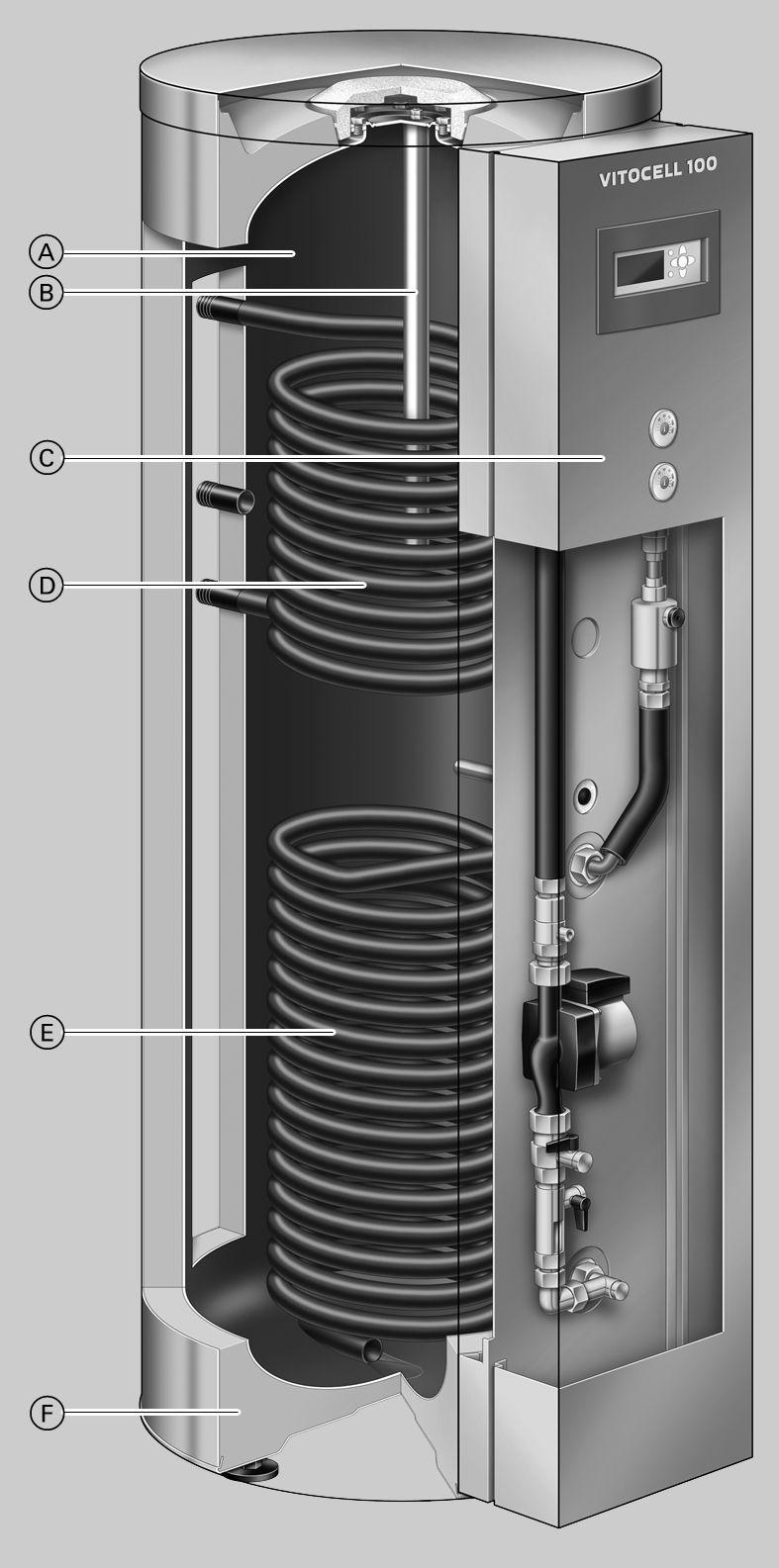

2 Informacje o wyrobie Ekonomiczny podgrzew wody użytkowej w połączeniu z kolektorami słonecznymi i kotłem grzewczym. Zalety w skrócie W pełni wyposażony dwuwężownicowy, pojemnościowy pogrzewacz wody do szybkiego i łatwego podłączenia instalacji solarnych do podgrzewu wody użytkowej. Zabezpieczona przed korozją komora podgrzewacza ze stali z emaliowaną powłoką Ceraprotect. Dodatkową ochronę zapewnia anoda magnezowa, anoda ochronna w zakresie dostawy wyposażenia dodatkowego. Prosty i szybki montaż - armatura pompy, orurowanie, armatura do napełniania, regulator systemów solarnych, dwa termometry oraz separator powietrza są zintegrowane w jednej obudowie, która umieszczana jest na komorze podgrzewacza. Zintegrowana armatura do napełniania umożliwiająca sprawne napełnianie i opróżnianie instalacji solarnej. Wszystkie elementy są idealnie do siebie dopasowane i gotowe do przyłączenia. Dzięki temu możliwa jest prosta i szybka instalacja. Wężownice sięgające dna podgrzewacza podgrzewają jego całą pojemność wodną. Duży komfort ciepłej wody użytkowej dzięki szybkiemu, równomiernemu podgrzewowi za pomocą wężownicy grzewczej o dużej powierzchni wymiany. Niskie straty ciepła dzięki bardzo skutecznej całkowitej izolacji cieplnej (bezfreonowej). A Komora podgrzewcza i wężownica grzewcza wykonane ze stali z emaliową powłoką Ceraprotect B Anoda magnezowa lub ochronna C Zestaw solarny z Vitosolic 100 lub modułem regulatora systemów solarnych, pompą obiegu solarnego, urządzeniem płuczącym i separatorem powietrza D Górna wężownica grzewcza do dogrzewu przez kocioł grzewczy E Dolna wężownica grzewcza przyłącze kolektorów słonecznych F Wysoce skuteczna całkowita izolacja cieplna z twardej pianki poliuretanowej (bezfreonowej) 2 VIESMANN VITOCELL 100-U/100-W

3 Dane techniczne pojemnościowych podgrzewaczy wody Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi i kolektorami słonecznymi. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 160 C Temperatura wody na zasilaniu po stronie solarnej do 110 C Ciśnienie robocze po stronie wody grzewczej do 10 bar Ciśnienie robocze po stronie solarnej do 10 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Pojemność podgrzewacza l 300 Nr rejestru DIN 0266/07-13MC/E Wydajność stała górnej wężownicy grzewczej kw C przy podgrzewie wody użytkowej z 10 do 45 C i temperaturze wody grzewczej na l/h 761 zasilaniu wynoszącej... i podanym niżej przepływie wody grzewczej kw C l/h C kw 20 l/h C kw 15 l/h C kw 11 l/h 270 Wydajność stała górnej wężownicy grzewczej kw C przy podgrzewie wody użytkowej z 10 do 60 C i temperaturze wody grzewczej na l/h 395 zasilaniu wynoszącej... i podanym niżej przepływie wody grzewczej kw C l/h C kw 15 l/h 258 Przepływ wody grzewczej dla podanych wydajności stałych m 3 /h 3,0 Ilość pobierana l/min 15 Pobierana ilość wody l 110 bez dogrzewu Pojemność podgrzewacza podgrzana do 60 C Woda z t = 60 C (stała) Maks. powierzchnia czynna absorbera możliwa do przyłączenia Vitosol m 2 10 Izolacja cieplna Twarda pianka PUR Ilość ciepła dyżurnego q BS kwh/24 h 1,00 (parametr znormalizowany) Pojemność części dyżurnej V aux l 127 Pojemność części solarnej V sol l 173 Wymiary (z izolacją cieplną) Długość a (7) mm 631 Szerokość całkowita b mm 780 Wysokość c mm 1705 Wymiar przechylenia mm 1790 Masa kompl. z izolacją cieplną kg 179 Całkowita masa eksploatacyjna kg 481 Objętość wody grzewczej Górna wężownica grzewcza l 6 Dolna wężownica grzewcza l 10 Powierzchnia grzewcza Górna wężownica grzewcza m 2 0,9 Dolna wężownica grzewcza m 2 1,5 Przyłącza Zasilanie i powrót wody grzewczej R 1 Zimna woda, ciepła woda R 1 Cyrkulacja R 1 Wskazówka dot. stałej wydajności górnej wężownicy grzewczej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest mocy stałej. VITOCELL 100-U/100-W VIESMANN 3

4 Dane techniczne pojemnościowych podgrzewaczy wody (ciąg dalszy) VA CWU/HVs/HRs TH HV/SPR1 TE A Z HR 1601 c b SPR1 HRs SPR a 77 ZWU/E 343 HVs A E HR HR s HV HV s ZWU Dolna wężownica grzewcza (inst. solar.) Przyłącza HV s i HR s znajdują się na górze w podgrzewaczu wody użytkowej Spust Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą Zasilanie wodą grzewczą instalacji solarnej Zimna woda użytkowa SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujnik temperatury wody w podgrzewaczu instalacji grzewczej TE Tuleja zanurzeniowa dolnego termometru TH Termometr VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Wymiar mm a 631 b 780 c 1705 Czujnik temperatury wody w podgrzewaczu przy eksploatacji solarnej Umieszczenie czujnika temperatury wody w podgrzewaczu na powrocie wody grzewczej HR s A Czujnik temperatury wody w podgrzewaczu (wchodzi w zakres dostawy regulatora systemów solarnych) B Kolanko z gwintem zewnętrznym wraz z tuleją zanurzeniową (wchodzi w zakres dostawy) Współczynnik mocy N L Wg normy DIN Górna wężownica grzewcza. Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej +50 K +5 K/-0 K. Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 1,6 80 C 1,5 70 C 1,4 4 VIESMANN VITOCELL 100-U/100-W

5 Dane techniczne pojemnościowych podgrzewaczy wody (ciąg dalszy) Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C. Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C. Czas podgrzewu Wymienione czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C 164 Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C 16 Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C C C 30 VITOCELL 100-U/100-W VIESMANN 5

6 Dane techniczne pojemnościowych podgrzewaczy wody (ciąg dalszy) Opory przepływu Opory przepływu [mbar] Przepływ wody grzewczej [l/h] Opory przepływu [mbar] Przepływ wody użytkowej [l/h] Opory przepływu po stronie wody użytkowej Opory przepływu po stronie wody grzewczej przy górnej wężownicy grzewczej Pompa obiegu solarnego Dane techniczne (standardowej pompy obiegu solarnego włącznie z zestawem solarnym) Pompa obiegowa (prod. Grundfos) Napięcie znamionowe V~ 230 Pobór mocy dla Stopień mocy I W 40 Stopień mocy II W 65 Stopień mocy III W 80 Przepływomierz l/min 2 do 15 Zawór bezpieczeństwa (instalacji solarnej) bar 6 Maks. temperatura robocza C 120 Maks. ciśnienie robocze bar 6 Wys. tłoczenia [m H2O] A 4 E 3 B 2 D 1 C 0 0 0,5 1,0 1,5 Natężenie przepływu [m³/h] A Charakterystyka odporności B Dyspozycyjna wysokość tłoczenia C Stopień mocy I D Stopień mocy II E Stopień mocy III 6 VIESMANN VITOCELL 100-U/100-W

7 Dane techniczne pojemnościowych podgrzewaczy wody (ciąg dalszy) Wskazówka Charakterystyka oporności A dotyczy wszystkich podzespołów zestawu solarnego: Odpowietrznik Zawory kulowe (HV i HR) Przepływomierz Przewody rurowe Dane techniczne Vitosolic 100, typ SD1 Budowa i funkcje Budowa W skład regulatora wchodzi: Elektronika Wyświetlacz cyfrowy Przyciski nastawcze Zaciski przyłączeniowe: Czujniki Pompa obiegu solarnego Magistrala KM Przyłącze elektryczne (włącznik/wyłącznik wykonuje inwestor) Wyjście modulacji szerokości impulsu do sterowania pompą obiegu solarnego Przekaźnik do przełączania pomp i zaworów Zakresem dostawy jest objęty czujnik temperatury cieczy w kolektorze i czujnik temperatury wody w podgrzewaczu Funkcja Włączanie pompy obiegu solarnego do podgrzewu wody użytkowej Elektroniczne ograniczenie temperatury w pojemnościowym podgrzewaczu wody (odłączenie zabezpieczające przy 90 C) Wyłączenie zabezpieczające kolektorów Bilans cieplny możliwy dzięki pomiarowi różnicy temperatur i wpisaniu strumienia objętościowego Wyświetlacz godzin pracy pompy obiegu solarnego Ograniczenie dogrzewu przez kocioł grzewczy: Instalacje z regulatorem Vitotronic z KM-BUS Na regulatorze obiegu kotła zostaje zakodowana 3. wartość wymagana temperatury wody pitnej. Kocioł grzewczy zaczyna ogrzewać podgrzewacz dopiero wówczas, gdy tej wartości wymaganej nie uda się osiągnąć za pomocą instalacji solarnej. Instalacje z innymi regulatorami firmy Viessmann Za pomocą opornika symulowana jest temperatura rzeczywista wody użytkowej wyższa o 10 K. Kocioł grzewczy zaczyna ogrzewać podgrzewacz dopiero wówczas, gdy wartości zadanej temperatury wody użytkowej nie uda się osiągnąć za pomocą instalacji solarnej. Funkcja dodatkowa podgrzewu wody użytkowej (tylko w połączeniu z instalacjami z regulatorem Vitotronic z KM- BUS i rozszerzeniem przyłączeniowym, wyposażenie dodatkowe): W instalacjach z podgrzewaczem o całkowitej pojemności powyżej 400 litrów cała ilość wody musi raz dziennie zostać podgrzana do 60 C. Na regulatorze Vitotronic zostaje zakodowana 2. wartość wymagana temperatury wody użytkowej i uaktywniony zostaje 4. cykl c.w.u. Do regulatora systemów solarnych zostaje przekazywany sygnał i włączona zostaje pompa cyrkulacyjna. Czujnik temperatury cieczy w kolektorze Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Długość przewodu 2,5 m Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika NTC 20 kω przy 25 C Dopuszczalna temperatura otoczenia podczas eksploatacji -20 do +200 C podczas magazynowania i transportu -20 do +70 C Czujnik temperatury wody w podgrzewaczu Czujnik jest podłączony do regulatora i zamontowany w pojemnościowym podgrzewaczu wody. Stopień ochrony IP 32 Typ czujnika NTC 10 kω przy 25 C Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +90 C podczas magazynowania i transportu -20 do +70 C Dane techniczne Wskazówka W instalacjach z regulatorami Vitotronic z KM-BUS możliwe jest stłumienie doładowania przez kocioł grzewczy oraz dodatkowa funkcja podgrzewu wody użytkowej. W instalacjach z innymi regulatorami firmy Viessmann funkcje te są możliwe tylko alternatywnie. Funkcja termostatu: Funkcja ta umożliwia jak najszybsze odprowadzenie nadwyżek ciepła. Funkcji tej można używać niezależnie od eksploatacji solarnej VITOCELL 100-U/100-W VIESMANN 7

8 Dane techniczne Vitosolic 100, typ SD1 (ciąg dalszy) Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 4 A Pobór mocy 2 W Klasa zabezpieczenia II Stopień ochrony IP 20 wg normy EN 60529, do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C przy zastosowaniu w pomieszczeniach mieszkalnych i kotłowniach (normalne warunki otoczenia) podczas magazynowania i transportu od 20 do +65 C Obciążenie znamionowe wyjść przekaźników Przekaźnik półprzewodnikowy 1 0,8 A Przekaźnik 2 4(2) A, 230 V~ Łącznie maks. 4 A Dane techniczne modułu regulatora systemów solarnych, typ SM1 Budowa i funkcje Budowa Moduł regulatora systemów solarnych zawiera: Układ elektroniczny Zaciski przyłączeniowe do: 4 czujników pompy obiegu solarnego magistrali KM przyłącza elektrycznego (włącznik/wyłącznik wykonuje inwestor) Wyjście modulacji szerokości impulsu do sterowania pompą obiegu solarnego 1 przekaźnik do przełączania jednej pompy lub jednego zaworu Zakresem dostawy jest objęty czujnik temperatury cieczy w kolektorze i czujnik temperatury wody w podgrzewaczu Funkcja Sterowanie pompy obiegu solarnego Elektroniczne ograniczenie temperatury w pojemnościowym podgrzewaczu wody (odłączenie zabezpieczające przy 90 C) Wyłączenie zabezpieczające kolektorów Regulacja wspomagania ogrzewania w połączeniu z wielosystemowym zasobnikiem buforowym wody grzewczej Regulacja ogrzewania dwóch odbiorników przez jedno pole kolektorów Przełączanie dodatkowej pompy lub zaworu przez przekaźnik Drugi różnicowy regulator temperatury lub funkcja termostatu Regulacja obrotów pompy obiegu solarnego przez sterowanie falownikiem lub pompa obiegu solarnego z wejściem PWM (produkt f-my Grundfos) Ograniczenie dogrzewu przez podgrzewacz wody użytkowej przez kocioł grzewczy (możliwa funkcja dodatkowa do podgrzewu ciepłej wody użytkowej) Ograniczenie dogrzewu do ogrzewania pomieszczeń przez kocioł grzewczy przy wspomaganiu ogrzewania Bilans mocy i system diagnostyczny Obsługa za pośrednictwem regulatora Vitotronic wytwornicy ciepła Czujnik temperatury cieczy w kolektorze Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Długość przewodu 2,5 m Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika NTC 20 kω przy 25 C Dopuszczalna temperatura otoczenia podczas eksploatacji -20 do +200 C podczas magazynowania i transportu -20 do +70 C Czujnik temperatury wody w podgrzewaczu Czujnik jest podłączony do modułu regulatora systemów solarnych i zamontowany w pojemnościowym podgrzewaczu wody. Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika NTC 10 kω przy 25 C Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +90 C podczas magazynowania i transportu -20 do +70 C Dane techniczne VIESMANN VITOCELL 100-U/100-W

9 Dane techniczne modułu regulatora systemów solarnych, typ SM1 (ciąg dalszy) Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 2 A Pobór mocy 1,5 W Klasa zabezpieczenia I Stopień ochrony IP 20 wg normy EN 60529, do zapewnienia przez budowę/ montaż Sposób działania Typ 1B wg EN Dop. temperatura otoczenia podczas eksploatacji 0 do +40 C przy zastosowaniu w pomieszczeniach mieszkalnych i kotłowniach (normalne warunki otoczenia) podczas magazynowania i transportu od 20 do +65 C Obciążenie znamionowe wyjść przekaźników Przekaźnik półprzewodnikowy 1 1 (1) A, 230 V~ Przekaźnik 2 1 (1) A, 230 V~ Łącznie maks. 2 A Stan wysyłkowy Vitocell 100-U/W Dwuwężwnicowy pojemnościowy podgrzewacz wody ze stali, z emaliową powierzchnią Ceraprotect i zestawem solarnym. Zestaw solarny składający się z: Pompa obiegowa obiegu solarnego (3-stopniowa) 2 termometry 2 zawory kulowe z zaworem zwrotnym Przepływomierz Manometr Zawór bezpieczeństwa 6 bar Armatura do napełniania Separator powietrza Moduł regulatora systemów solarnych, typ SM1, lub Vitosolic 100, typ SD1, elektroniczna regulacja różnicy temperatur Czujnik temperatury wody w podgrzewaczu Czujnik temperatury cieczy w kolektorze 2 wspawane tuleje zanurzeniowe dla czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Wkręcane kolanko z tuleją zanurzeniową Stopy regulacyjne Magnezowa anoda ochronna Izolacja cieplna z twardej pianki PUR Kolor płaszcza blaszanego z powłoką z żywic epoksydowych: Vitocell 100-U, srebrny Vitocell 100-W, biały Wskazówki projektowe Tuleje zanurzeniowe 16 Tuleje zanurzeniowe (SPR1 i TE) są wspawane w pojemnościowy podgrzewacz wody. 200 Gwarancja Gwarancja, jakiej udzielamy na eksploatację pojemnościowego podgrzewacza wody, zakłada, że podgrzewana woda posiada jakość wody użytkowej wg aktualnie obowiązującego rozporządzenia o wodzie użytkowej i że istniejące instalacje uzdatniania wody działają bezusterkowo. VITOCELL 100-U/100-W VIESMANN 9

10 Wskazówki projektowe (ciąg dalszy) Powierzchnia przekazywania ciepła Niewrażliwa na korozję, zabezpieczona powierzchnia przekazywania ciepła (woda użytkowa/nośnik ciepła) jest wg normy DIN zgodna z wersją C. Przyłącze po stronie wody użytkowej Przyłącze wg DIN 1988 A B S D L C E F G HK E E K M N E O L R P P T K A Ciepła woda użytkowa B Przewód cyrkulacyjny C Widoczny wylot przewodu wyrzutowego D Zawór bezpieczeństwa E Zawór odcinający F Zawór regulacyjny strumienia przepływu (montaż zalecany) G Przyłącze manometru H Zawór zwrotny K Spust L Zimna woda użytkowa M Filtr wody użytkowej *1 N Reduktor ciśnienia zgodny z normą DIN , wyd. grudzień 1988 r. O Zawór zwrotny/złączka rurowa P Górna wężownica grzewcza przewidziana do przyłączenia do kotła grzewczego R Sprężynowy zawór zwrotny, klapowy S Pompa cyrkulacyjna T Przeponowe naczynie zbiorcze, przystosowane do wody użytkowej Obowiązek zamontowania zaworu bezpieczeństwa. Zalecenie: Zawór bezpieczeństwa należy zamontować nad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. *1 Wg normy DIN w przypadku instalacji z przewodami metalowymi należy zamontować filtr wody użytkowej. W przypadku przewodów z tworzywa sztucznego zalecamy także zgodnie z normą DIN 1988 montaż filtra wody użytkowej, aby uniknąć przedostawania się zanieczyszczeń do instalacji wody użytkowej. 10 VIESMANN VITOCELL 100-U/100-W

11 Wskazówki projektowe (ciąg dalszy) Schemat instalacji 6 S1 P 5 CWU qw qp 3 S2 qq 1 ZWU 9 ZWU Zimna woda użytkowa CWU Ciepła woda użytkowa S1 Czujnik temperatury cieczy w kolektorze S2 Czujnik temperatury wody w podgrzewaczu (po stronie solarnej) 1 Vitocell 100-U, typ CVU składający się z pojemnościowego podgrzewacza wody 2 i zestawu solarnego z jednostką do napełniania 3, Solar-Divicon 4 i Vitosolic Kolektor słoneczny 7 Cyrkulacja 8 Obieg grzewczy 9 Kocioł olejowy/gazowy qp Separator powietrza qq Pompa obiegowa (zmieszanie) qw Czujnik temperatury wody w podgrzewaczu (po stronie grzewczej) Wyposażenie dodatkowe podgrzewacza Pompa obiegowa podgrzewacza Typ pompy UP Napięcie V~ 230 Pobór mocy W Przyłącze R 1 przewód przyłączeniowy m 4,7 do kotła grzewczego do 40 kw nr katalog VITOCELL 100-U/100-W VIESMANN 11

12 Wyposażenie dodatkowe podgrzewacza (ciąg dalszy) Wys. tłoczenia [m] Natężenie przepływu [m Armatura zabezpieczająca wg normy DIN 1988 Armatura zabezpieczająca, w której skład wchodzą: Zawór odcinający Zawór zwrotny i króciec kontrolny Króciec przyłączeniowy manometru Przeponowy zawór bezpieczeństwa DN 20/R 1 Maks. moc ogrzewania 150 kw 10 bar: nr katalog a 6 bar: nr katalog Wyposażenie dodatkowe Vitosolic 100, typ SD1 Stycznik pomocniczy Nr katalog Stycznik w małej obudowie. Z 4 stykami beznapięciowo rozwartymi i 4 stykami beznapięciowo zwartymi. Z zaciskami szeregowymi do przewodów ochronnych. Dane techniczne Napięcie cewki Znamionowe natężenie prądu (I th ) 230 V~/50 Hz AC1 16 A AC3 9 A Czujnik temperatury (podgrzewacz pojemnościowy/podgrzewacz buforowy wody grzewczej) nr katalog Do przełączania cyrkulacji w instalacjach z 2 pojemnościowymi podgrzewaczami wody. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V 12 VIESMANN VITOCELL 100-U/100-W

13 Wyposażenie dodatkowe Vitosolic 100, typ SD1 (ciąg dalszy) Dane techniczne Długość przewodu 3,75 m Stopień ochrony IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Pt500 Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +90 C podczas magazynowania i transportu -20 do +70 C Regulator temperatury nr katalog Z systemem termostatycznym. Bez tulei zanurzeniowej (tuleja zanurzeniowa jest objęta zakresem dostawy pojemnościowego podgrzewacza wody). Z przyciskiem nastawczym na zewnątrz obudowy Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 41 wg EN Zakres ustawień 30 do 60 C, Z możliwością przestawienia do 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Funkcja przełączająca przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR lub DIN TR lub DIN TR Płyta CPU Wymagana tylko dla istniejących instalacji grzewczych z wymienionymi obok regulatorami. Do komunikacji regulatora systemów solarnych z regulatorem Vitotronic instalacji grzewczej. Do ograniczania dogrzewu pojemnościowego podgrzewacza wody przez kocioł grzewczy i/lub podgrzewu wstępnego. Regulatory: Vitotronic 200, typ KW1, z nr. katalog i Vitotronic 200, typ KW2, z nr. katalog i Vitotronic 300, typ KW3, z nr. katalog i Nr katalog Vitotronic 200, typ GW1, z nr katalog Vitotronic 300, typ GW2, z nr katalog Nr katalog Vitotronic 333, typ MW1, z nr katalog Nr katalog VITOCELL 100-U/100-W VIESMANN 13

14 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl 14 VIESMANN VITOCELL 100-U/100-W
