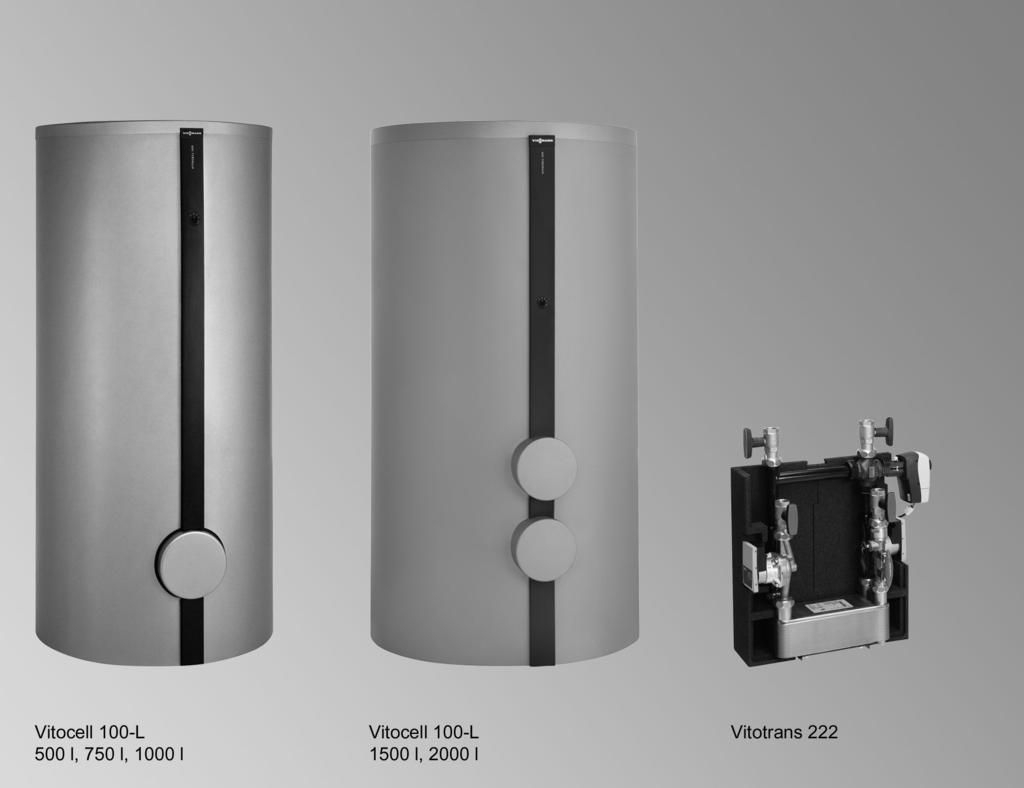

1 VIESMNN VITOCELL 100-L Pojemnościowy podgrzewacz wody do instalacji ciepłej wody użytkowej w systemie zasilania podgrzewacza Dane techniczne Numer zam. i ceny: Patrz cennik VITOCELL 100-L Typ CVL Pionowy pojemnościowy podgrzewacz wody ze stali, z powłoką emaliowaną Ceraprotect Pojemność pogrzewacza 500, 750, 1000, 1500 i 2000 litrów VITOTRNS 222 Zestaw wymiennika ciepła do systemu ładowania podgrzewacza Przekazywana moc cieplna: Do 80, do 120 oraz do 240 kw 5/2016

2 Opis wyrobu Vitocell 100-L z osobnym zestawem wymiennika ciepła Vitotrans 222 Vitocell 100-L tworzy wraz z dostępnym oddzielnie, jako wyposażenie dodatkowe, wymiennikiem Vitotrans 222 (80, 120 i 240 kw) system ładowania zasobnika służący do podgrzewu ciepłej wody użytkowej. Zestaw wymiennika ciepła składa się z płytowego wymiennika ciepła, armatury i pomp. Do regulacji zaworów mieszających przeznaczone są następujące regulatory: Vitotronic 100, typ GC1B i GC4B Vitotronic 200, typ GW1B Vitotronic 300, typ GW2B i GW4B Vitotronic 300-K, typ MW1B i MW2B W ramach wyposażenia dodatkowego dostępne są też zawory mieszające, regulatory temperatury oraz regulator Vitotronic 200-H, typ HK1B lub HK3B. Podsumowanie zalet Zabezpieczona przed korozją komora podgrzewacza ze stali z emaliowaną powłoką Ceraprotect Dodatkowo ochronę katodową zapewnia anoda magnezowa, tytanowa anoda ochronna wchodzi w skład wyposażenia dodatkowego Łatwe ustawienie dzięki zdejmowanej izolacji cieplnej Niewielkie straty ciepła dzięki wysokogatunkowej, pełnej izolacji cieplnej W ramach wyposażenia dodatkowego grzałka elektryczna i lanca do zastosowania w połączeniu z pompami ciepła W połączeniu z zestawem wymiennika ciepła Vitotrans 222 (wyposażenie dodatkowe) jako system ładowania podgrzewacza nadaje się szczególnie do zastosowania w połączeniu z kotłami kondensacyjnymi Dokładne ładowanie zasobnika również przy pracy z płynną regulacją temperatury na zasilaniu Z wysokowydajną pompą ładującą podgrzewacza i pompą wody grzewczej oraz kompletną izolacją cieplną 2 VIESMNN VITOCELL 100-L

3 Podsumowanie zalet (ciąg dalszy) Vitocell 100-L, typ CVL, 500 l Górny otwór rewizyjny i wyczystkowy B Ciepła woda użytkowa C Wlot ciepłej wody użytkowej od strony wymiennika ciepła D noda magnezowa lub tytanowa anoda ochronna E Cyrkulacja F Okalająca izolacja cieplna G Komora zasobnika wykonana ze stali, z emaliowaną powłoką Ceraprotect H Zimna woda użytkowa K Przedni otwór rewizyjny i wyczystkowy (pomocny także przy montażu grzałki elektrycznej EHE i/lub lancy) L Spust VITOCELL 100-L VIESMNN 3

4 Dane techniczne podgrzewacza Vitocell 100-L Podgrzewacz ciepłej wody użytkowej w systemie ładowania Przystosowany do instalacji z następującymi parametrami: maks. temperatura ciepłej wody użytkowej w podgrzewaczu95 C ciśnienie robocze po stronie ciepłej wody użytkowej do 10 bar (1,0 MPa) Typ CVL CVL CVL CVL CVL Pojemność podgrzewacza l Numer rejestrowy DIN 0256/08-13 Ilość ciepła dyżurnego q BS przy różnicy temperatur 45 K (parametry kwh/24 1,95 2,70 2,95 3,15 3,95 znormalizowane wg EN 12897:2006) h Wymiary Długość a (7) bez izolacji cieplnej mm z termoizolacją mm Szerokość b bez izolacji cieplnej mm z termoizolacją mm Wysokość c bez izolacji cieplnej mm z termoizolacją mm Wymiar przechylenia bez izolacji cieplnej mm Min. wys. montażowa mm Masa Podgrzewacz bez izolacji cieplnej kg z termoizolacją kg Przyłącza (gwint zewnętrzny) Wlot ciepłej wody użytkowej od strony wymiennika ciepła R Zimna, ciepła woda użytkowa R Cyrkulacja R 1¼ 1¼ 1¼ 1¼ 1¼ Spust boczny R 1¼ 1¼ 1¼ Spust dolny R 1 1 Króciec odpowietrzający R 1 1 Klasa efektywności energetycznej B Pojemność 500 l CWU V CWU/WT O 650 Z BÖ c a ZWU O b 455 E BÖ E ZWU Otwór rewizyjny i wyczystkowy Spust Zimna woda użytkowa Tuleja zanurzeniowa do czujnika temperatury wody w podgrzewaczu lub regulatora temperatury (średnica wewnętrzna 16 mm) V Magnezowa anoda ochronna CWU Ciepła woda użytkowa CWU/WT Wlot ciepłej wody użytkowej od strony wymiennika ciepła Z Cyrkulacja Tabela wymiarów Pojemność podgrzewacza l 500 a mm 859 b mm 923 c mm VIESMNN VITOCELL 100-L

5 Dane techniczne podgrzewacza Vitocell 100-L (ciąg dalszy) 750 i 1000 l pojemności CWU CWU/WT V Z e c BÖ g f k a h ZWU p Ø180 o n m I E d b BÖ E ZWU Otwór rewizyjny i wyczystkowy Spust Zimna woda użytkowa Tuleja zanurzeniowa do czujnika temperatury wody w podgrzewaczu lub regulatora temperatury (średnica wewnętrzna 16 mm) V Magnezowa anoda ochronna CWU Ciepła woda użytkowa CWU/WT Wlot ciepłej wody użytkowej od strony wymiennika ciepła Z Cyrkulacja Tabela wymiarów Pojemność podgrzewacza l a mm b mm c mm d mm e 7 mm f mm g mm h mm k mm l mm m mm n mm o mm p mm VITOCELL 100-L VIESMNN 5

6 Dane techniczne podgrzewacza Vitocell 100-L (ciąg dalszy) 1500 i 2000 l pojemności CWU CWU/WT V q p Ø180 Ø180 BÖ Z ZWU n ml k h g f c e a E o d b BÖ E ZWU Otwór rewizyjny i wyczystkowy Spust Zimna woda użytkowa Tuleja zanurzeniowa do czujnika temperatury wody w podgrzewaczu lub regulatora temperatury (średnica wewnętrzna 16 mm) V Magnezowa anoda ochronna CWU Ciepła woda użytkowa CWU/WT Wlot ciepłej wody użytkowej od strony wymiennika ciepła Z Cyrkulacja Tabela wymiarów Pojemność podgrzewacza l a mm b mm c mm d mm e 7 mm f mm g mm h mm k mm l mm m mm n mm o mm p mm q mm VIESMNN VITOCELL 100-L

7 Dane techniczne podgrzewacza Vitocell 100-L (ciąg dalszy) Opory przepływu po stronie ciepłej wody użytkowej ,8 0,6 0,5 0,4 0,3 B 2 0,2 Opór przepływu mbar 1 0,8 0,6 kpa 0,1 0,08 0, C Przepływ objętościowy ciepłej użytkowej w l/h Pojemność podgrzewacza 500 l B Pojemność podgrzewacza 750 i 1000 l C Pojemność podgrzewacza 1500 i 2000 l VITOCELL 100-L VIESMNN 7

8 Dane techniczne systemu ładowania podgrzewacza Opis działania przy eksploatacji z płynnie regulowaną temperaturą na zasilaniu W systemie ładowania podgrzewacza w trakcie procesu ładowania (przerwa w poborze wody) zimna woda T w podgrzewaczu U zostaje odprowadzona od dołu przez pompę ładującą R, następnie podgrzana w zestawie wymiennika ciepła C i ponownie doprowadzona od góry do podgrzewacza B. by nie zaburzyć układu warstw termicznych w podgrzewaczu, pompa ładująca podgrzewacz R zostaje włączona dopiero wówczas, gdy czujnik temperatury L sygnalizuje osiągnięcie ustawionej temperatury. Wymagana moc wymiennika ciepła jest regulowana przez zawór regulacyjny pionu instalacyjnego O. Grupa mieszająca (wyposażenie dodatkowe) N miesza wodę grzewczą po stronie pierwotnej stosownie do temperatury wymaganej ciepłej wody użytkowej. Wartość wymagana temperatury ciepłej wody użytkowej wyn. maks. 60 C zapobiega tworzeniu się osadów kamienia w płytowym wymienniku ciepła. Obciążenie podstawowe pokrywane jest przez wydajność stałą zestawu Vitotrans 222. W eksploatacji szczytowej pokrycie dodatkowego zapotrzebowania na ciepłą wodę użytkową gwarantuje pojemność podgrzewacza. Po zakończonym poborze lub w jego trakcie pojemność podgrzewacza zostaje ponownie podgrzana do wymaganej temperatury przez wymiennik Vitotrans 222. W stanie naładowanym (przerwa w poborze wody) pompa ładująca podgrzewacz R i pompa obiegu grzewczego E są wyłączane przez Vitotrans 222. Przy uwzględnieniu podanych wartości zadanych temperatury wody grzewczej i użytkowej zestaw wymiennika ciepła Vitotrans 222 może być stosowany przy twardości całkowitej wody użytkowej wynoszącej 20ºdH (suma metali alkalicznych 3,6 mol/m 3 ). W kotłach grzewczych firmy Viessmann w regulatorami obiegu kotła Vitoronic lub regulatorami obiegu grzewczego Vitotronic 200-H (wyposażenie dodatkowe) możliwe jest zastosowanie higienicznego wygrzewu wody (na potrzeby eliminacji bakterii) wg DVGW. F F F F G B C H W V P R O L S N E U T D K Eksploatacja z płynną regulacją temperatury na zasilaniu Ciepła woda użytkowa B Wlot ciepłej wody użytkowej z wymiennika ciepła C Zestaw wymiennika ciepła Vitotrans 222 D Płytowy wymiennik ciepła E Pompa obiegu grzewczego (obieg pierwotny) F Króciec odpowietrzający G Zasilanie wodą grzewczą H Powrót wody grzewczej K Kocioł grzewczy L Kontaktowy czujnik temperatury N Grupa mieszająca (wyposażenie dodatkowe) O Zawór regulacyjny pionu instalacyjnego P Zawór zwrotny R Pompa ładująca podgrzewacza (obieg wtórny) S Zawór bezpieczeństwa T Wspólne przyłącze zimnej wody użytkowej z armaturą zabezpieczającą wg normy DIN 1988 U Vitocell 100-L (tu: pojemność 500 l) V Dolny czujnik temperatury wody w podgrzewaczu (wył.) W Górny czujnik temperatury wody w podgrzewaczu (wł.) Opis działania przy eksploatacji ze stałą temperaturą na zasilaniu Zestaw wymiennika ciepła Vitotrans 222 pracuje bez grupy mieszającej. Temperatura wody grzewczej powinna być ograniczona do 75 C. 8 VIESMNN VITOCELL 100-L

9 Dane techniczne systemu ładowania podgrzewacza (ciąg dalszy) Wymagana temperatura ciepłej wody użytkowejj i moc przekazu ustawiana jest poprzez wyregulowanie ilości przepływu podczas procesu ładowania odpowiednio do mocy cieplnej wymiennika ciepła (lub, jeżeli dostępna moc kotła jest mniejsza od mocy zestawu wymiennika ciepła Vitotrans 222, odpowiednio do mocy kotła) na zaworze regulacyjnym pionu instalacyjnego O. Małe lub średnie ilości pobieranej wody zapewnia podgrzewacz. Zimna woda wpływa do podgrzewacza. Gdy poziom zimnej wody w podgrzewaczu sięgnie górnego regulatora temperatury T, uaktywnione zostaje doładowanie przez zestaw wymiennika ciepła. Po zakończonym poborze lub w jego trakcie pojemność podgrzewacza zostaje ponownie podgrzana do wymaganej temperatury przez Vitotrans 222. W stanie naładowanym (przerwa w poborze wody) pompa ładująca podgrzewacz N i pompa obiegu grzewczego E są wyłączane przez Vitotrans 222. Przy uwzględnieniu podanych wartości zadanych temperatury wody grzewczej i użytkowej zestaw wymiennika ciepła Vitotrans 222 może być stosowany przy twardości całkowitej wody użytkowej wynoszącej 20ºdH (suma metali alkalicznych 3,6 mol/m 3 ). Obciążenie podstawowe pokrywane jest przez wydajność stałą zestawu Vitotrans 222. W eksploatacji szczytowej pokrycie dodatkowego zapotrzebowania na ciepłą wodę użytkową gwarantuje pojemność podgrzewacza. Eksploatacja ze stałą temperaturą na zasilaniu Ciepła woda użytkowa B Wlot ciepłej wody użytkowej z wymiennika ciepła C Zestaw wymiennika ciepła Vitotrans 222 D Płytowy wymiennik ciepła E Pompa obiegu grzewczego (obieg pierwotny) F Króciec odpowietrzający G Zasilanie wodą grzewczą H Powrót wody grzewczej K Wystąpiło zapotrzebowanie na źródło ciepła (np. sieć ciepłownicza, maks. 75 C) L Zawór regulacyjny pionu instalacyjnego M Zawór zwrotny N Pompa ładująca podgrzewacza (obieg wtórny) O Zawór bezpieczeństwa P Wspólne przyłącze zimnej wody użytkowej z armaturą zabezpieczającą wg normy DIN 1988 R Vitocell 100-L (tu: pojemność 500 l) S Regulator temperatury dolny (wył.) T Regulator temperatury górny (wł.) Eksploatacja z pompą ciepła w połączeniu z lancą do podgrzewu ciepłej wody użytkowej W systemie ładowania podgrzewacza w trakcie procesu ładowania Dodatkowy montaż grzałki elektrycznej EHE (wyposażenie dodatkowe) w kołnierzu podgrzewacza zapewnia możliwość dogrzewu. (przerwa w poborze wody) zimna woda w podgrzewaczu O zostaje odprowadzona od dołu przez pompę ładującą M, następnie podgrzana w płytowym wymienniku ciepła D i ponownie doprowadzona użytkowej w połączeniu z zastosowanym, płytowym wymiennikiem Przestrzegać wartości maks., możliwej twardości całkowitej wody do podgrzewacza przez lancę C wbudowaną w kołnierzu B. ciepła. Dzięki dużym otworom wylotowym w lancy na skutek niskiej prędkości na wylocie następuje równomierne rozwarstwienie termiczne w podgrzewaczu. VITOCELL 100-L VIESMNN 9

10 Dane techniczne systemu ładowania podgrzewacza (ciąg dalszy) E E E E F M B B O G M L K C P B N D H Eksploatacja z pompą ciepła w połączeniu z lancą do podgrzewu ciepłej wody użytkowej Ciepła woda użytkowa B Wlot ciepłej wody użytkowej z wymiennika ciepła C Lanca ładująca D Płytowy wymiennik ciepła np. Vitotrans 100 E Króciec odpowietrzający F Zasilanie wodą grzewczą z pompy ciepła G Powrót wody grzewczej do pompy ciepła H Pompa ciepła K Zawór regulacyjny pionu instalacyjnego L Zawór zwrotny M Pompa ładująca podgrzewacz N Wspólne przyłącze zimnej wody użytkowej z armaturą zabezpieczającą wg normy DIN 1988 O Vitocell 100-L, (tu: 750 lub 1000 l pojemności) P Czujnik temperatury wody w podgrzewaczu pompy ciepła 10 VIESMNN VITOCELL 100-L

11 Dane techniczne wymiennika Vitotrans 222 Przekazywana moc przy kw do 80 do 120 do C temperatura wody na zasilaniu wodą grzewczą/ 35 C temperatura wody na powrocie wody grzewczej i 10 C temperatura wody na wlocie wody zimnej/ 60 C temperatura wody na wylocie wody ciepłej Pojemność Woda grzewcza l 1,7 2,3 4,0 Ciepła woda użytkowa l 1,7 2,3 4,0 Przyłącza (DIN 2999) Zasilanie i powrót wody grzewczej (gwint Rp 1 1 1¼ wewnętrzny) Zimna woda użytkowa, ciepła woda użytkowa Rp 1 1 1¼ (gwint wewnętrzny) Masa kg Dop. ciśnienie robocze bar po stronie wody grzewczej i użytkowej MPa 1,0 1,0 1,0 Pobór mocy elektrycznej na pompę (strona pierwotna/wtórna) min. W maks. W Maks. temperatura wody grzewczej z grupą mieszająca (eksploatacja z płynnie C obniżaną temperaturą) bez grupy mieszającej (eksploatacja ze stałą temperaturą) C Wyposażenie dodatkowe do pracy ze stałą temperaturą Regulator temperatury (wymagane 2 sztuki) Wymagane dodatkowo do eksploatacji z płynnie obniżaną temperaturą Zawór mieszający, wyposażenie dodatkowe Vitotronic 200-H, tylko jeśli zamontowany jest jeden z następujących regulatorów: Vitotronic 100, typ GC1B i GC4B, Vitotronic 200, typ GW1B lub Vitotronic 300, typ GW2B i GW4B ze stałą regulacją temperatury wody na powrocie Vitotronic 200-H bez wolnego obiegu mieszacza Wymiary odstępów i wymiary z izolacją cieplną HR ZWU HV CWU a 300 c b1 b2 d 500 HR HV Powrót z instalacji Zasilanie instalacji ZWU Zimna woda użytkowa CWU Ciepła woda użytkowa do podgrzewacza VITOCELL 100-L VIESMNN 11

12 Dane techniczne wymiennika Vitotrans 222 (ciąg dalszy) Przekazywana moc kw do 80 do 120 do 240 a mm b1 (wersja bez zaworu mieszającego) mm b2 (wersja z zaworem mieszającym) mm c mm d mm Zasilanie wodą grzewczą, powrót wody Rp 1 1 1¼ grzewczej Zimna i ciepła woda użytkowa Rp 1 1 1¼ Wymiary bez izolacji cieplnej Maks. przekazywana moc cieplna 80 i 120 kw Maks. przekazywana moc cieplna 240 kw B b a SIV SIV HR HV HR HV ZWU 460 CWU ZWU 281 CWU Zawór mieszający 80 i 120 kw HR Powrót z instalacji HV Zasilanie instalacji ZWU Zimna woda użytkowa SIV Zawór bezpieczeństwa (dla ochrony wymiennika ciepła; nie zastępuje zaworu bezpieczeństwa wg DIN 1988) CWU Ciepła woda użytkowa do podgrzewacza B Zawór mieszający do 240 kw HR Powrót z instalacji HV Zasilanie instalacji ZWU Zimna woda użytkowa SIV Zawór bezpieczeństwa (do ochrony wymiennika ciepła; nie zastępuje zaworu bezpieczeństwa wg DIN1988) CWU Ciepła woda użytkowa do podgrzewacza Wskazówka W stanie fabrycznym pompy są odchylone do wewnątrz. Tabela wymiarów Maks. przekazywana kw moc cieplna a mm b mm VIESMNN VITOCELL 100-L

13 Dane techniczne Dane dotyczące mocy wymiennika ciepła Vitotrans 222 w połączeniu z podgrzewaczem Vitocell 100-L Współczynnik mocy N L przy temperaturze wody w podgrzewaczu 60 C Maks. przekazywana moc cieplna kw Współczynnik mocy N L przy pojemności podgrzewacza 500 l l l Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz. Wartości orientacyjne T podgrz. = 60 C 1,0 N L T podgrz. = 55 C 0,75 N L T podgrz. = 50 C 0,55 N L T podgrz. = 45 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 min) przy nagrzanym podgrzewaczu (60 C), temperatura wody pobieranej 45 C Maks. przekazywana moc cieplna kw Wydajność krótkotrwała (l/10 min) przy pojemności podgrzewacza 500 l l l Wydajność stała przy nagrzanym podgrzewaczu (60 C), temperatura wody pobieranej 45 C Maks. przekazywana moc cieplna kw Wydajność stała (l/h) przy pojemności podgrzewacza 500 l l l Czas podgrzewu Podgrzew ciepłej wody użytkowej z 10 do 60 C Maks. przekazywana moc cieplna kw Czas podgrzewu (min) przy pojemności podgrzewacza 500 l l l VITOCELL 100-L VIESMNN 13

14 Dane techniczne (ciąg dalszy) Współczynnik mocy N L Wydajność krótkotrwała (w ciągu 10 minut) Współczynnik mocy N L (3x1000) litrów 2000 (2x1000) litrów 1500 (2x750) litrów l przekazywana moc cieplna w kw przy Tsp=60 C 1000 l 750 l Wydajność krótkotrwała w litrach/10 min przy temperaturze wody pobieranej 45 C (2x750) litrów (3x1000) litrów 2000 (2x1000) litrów l przekazywana moc cieplna w kw przy Tsp=60 C 1000 l 750 l Vitotrans 222, do 80 kw B Vitotrans 222, do 120 kw C Vitotrans 222, do 240 kw Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz. Wartości orientacyjne T podgrz. = 60 C 1,0 N L T podgrz. = 55 C 0,75 N L T podgrz. = 50 C 0,55 N L T podgrz. = 45 C 0,3 N L Vitotrans 222, do 80 kw B Vitotrans 222, do 120 kw C Vitotrans 222, do 240 kw Wskazówka dotycząca wydajności krótkotrwałej Wydajność krótkotrwała w przeciągu 10 minut zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wartości orientacyjne T sp = 60 C 1,0 wydajność krótkotrwała T sp = 55 C 0,75 wydajność krótkotrwała T sp = 50 C 0,55 wydajność krótkotrwała T sp = 45 C 0,3 wydajność krótkotrwała 14 VIESMNN VITOCELL 100-L

15 Dane techniczne (ciąg dalszy) Opory przepływu po stronie ciepłej wody użytkowej i charakterystyki pomp ładujących podgrzewacz Vitotrans 222 do 80 kw i do 120 kw Opory/wysokość tłoczenia mbar D 50 kpa B 20 F 10 E C 0 0 0,5 1,0 1,5 2,0 2,5 3,0 Wydajność pompy w m³/h Opór przepływu w wymienniku Vitotrans 222 B Dyspozycyjna wysokość tłoczenia C Moc minimalna D Moc maksymalna E Ilość ciepłej wody użytkowej w temp. 10/60 C i przy maks. przekazywanej mocy cieplnej do 80 kw = 1376 l/h, Δp = 50 mbar (5 kpa) F Ilość ciepłej wody użytkowej w temp. 10/60 C i przy maks. przekazywanej mocy cieplnej do 120 kw = 2064 l/h, Δp = 150 mbar (15 kpa) Wskazówka Moc pompy można ograniczać płynnie: od mocy min. przez I i II do III ( moc maks.) Vitotrans 222 do 240 kw Opory/wysokość tłoczenia mbar kpa D B C 10 E 0 0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 Wydajność pompy w m³/h Opór przepływu w wymienniku Vitotrans 222 B Dyspozycyjna wysokość tłoczenia C Moc minimalna D Moc maksymalna E Ilość ciepłej wody użytkowej w temp. 10/60 C i przy maks. przekazywanej mocy cieplnej do 240 kw = 4128 l/h, Δp = 90 mbar (9 kpa) Opory przepływu po stronie wody grzewczej i charakterystyki pomp obiegu grzewczego Vitotrans 222 do 80 kw i do 120 kw Opory/wysokość tłoczenia mbar kpa E C F D 0 0 0,5 1,0 1,5 2,0 Wydajność pompy w m³/h 2,5 G 3,0 B 3,5 Opór przepływu Vitotrans 222 do 80 kw B Opór przepływu Vitotrans 222 do 120 kw C Dyspozycyjna wysokość tłoczenia D Moc minimalna E Moc maksymalna F Ilość wody grzewczej przy T V /T R = 75/35 C i maks. przekazywanej mocy cieplnej do 80 kw = 1720 l/h, Δp = 70 mbar (7 kpa) G Ilość wody grzewczej przy T V /T R = 75/35 C i maks. przekazywanej mocy cieplnej do 120 kw = 2580 l/h, Δp = 130 mbar (13 kpa) Wskazówka Moc pompy można ograniczać płynnie: od mocy min. przez I i II do III ( moc maks.) VITOCELL 100-L VIESMNN 15

16 Dane techniczne (ciąg dalszy) Vitotrans 222 do 240 kw Opory/wysokość tłoczenia mbar kpa 0 10 D B E C 0 0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 Wydajność pompy w m³/h Opór przepływu Vitotrans 222 do 240 kw B Dyspozycyjna wysokość tłoczenia C Moc minimalna D Moc maksymalna E Ilość wody grzewczej przy T V /T R = 75/35 C i maks. przekazywanej mocy cieplnej do 240 kw = 5160 l/h, Δp = 250 mbar (25 kpa) Stan wysyłkowy Vitocell 100-L, typ CVL 500, 750, 1000, 1500 i 2000 litrów pojemności Podgrzewacz pojemnościowy ze stali z emaliowaną powłoką Ceraprotect 2 wspawane tuleje zanurzeniowe do czujnika temperatury wody w podgrzewaczu lub regulatora temperatury (średnica wewnętrzna 16 mm) Nóżki regulacyjne Magnezowa anoda ochronna Oddzielnie zapakowana izolacja cieplna Kolor izolacji cieplnej z powierzchnią z tworzywa sztucznego - srebrny (vitosilber). Vitotrans 222 (wyposażenie dodatkowe) Przekazywana moc cieplna do 80, do 120 i do 240 kw Zestaw wymiennika ciepła do systemu ładowania podgrzewacza W komplecie składa się z następujących elementów: Pompa ładująca podgrzewacz o wysokiej wydajności Pompa obiegu grzewczego o wysokiej wydajności Płytowy wymiennik ciepła Zawór regulacyjny pionu instalacyjnego Zawory odcinające po stronie pierwotnej i wtórnej Uchwyt ścienny Zawór bezpieczeństwa 10 bar (1,0 MPa), tylko do wymiennika ciepła, nie zastępuje zaworu bezpieczeństwa wg DIN 1988 do pojemnościowego podgrzewacza wody Izolacja cieplna Wyposażenie dodatkowe dostępne w osobnym opakowaniu: Grupa mieszająca z siłownikiem rmatura zabezpieczająca Zawór bezpieczeństwa Regulator temperatury Lanca ładująca Oprócz tego dostępne (patrz cennik): Regulator do eksploatacji z płynnie regulowaną temperaturą Czujniki temperatury Wskazówki projektowe Gwarancja Gwarancja, jakiej udzielamy na eksploatację pojemnościowego podgrzewacza wody i zestawu wymiennika ciepła zakłada, że podgrzewana woda posiada jakość wody użytkowej wg aktualnie obowiązującego rozporządzenia o wodzie użytkowej i że istniejące instalacje uzdatniania wody działają bezusterkowo. 16 VIESMNN VITOCELL 100-L

17 Wskazówki projektowe (ciąg dalszy) Grzałka elektryczna Grzałka wkręcana pochodząca od innego producenta na odcinku o długości min. 130 mm nie może być ogrzewana. Grzałka elektryczna musi nadawać się do zastosowania w emaliowanych pojemnościowych podgrzewaczach wody. Przyłącze po stronie ciepłej wody użytkowej wymiennika ciepła Vitotrans 222 (wyposażenie dodatkowe) w połączeniu z Vitocell 100-L (przyłącze wg DIN 1988) Wskazówka Przewód ciepłej wody użytkowej za wymiennikiem Vitotrans 222 (w kierunku przepływu) nie może być wykonany ze stalowych rur ocynkowanych. Punkty poboru (ciepła woda użytkowa) B Przewód cyrkulacyjny C Pompa cyrkulacyjna D Sprężynowy zawór zwrotny, klapowy E Widoczny wylot przewodu wyrzutowego F Zawór bezpieczeństwa G Zawór odcinający H Zawór regulacyjny strumienia przepływu (zalecany jest montaż i regulacja maks. przepływu wody zgodnie z 10-minutową wydajnością podgrzewacza) Obowiązek zamontowania zaworu bezpieczeństwa. K Przyłącze manometru L Zawór zwrotny M Spust N Zimna woda użytkowa O Filtr wody użytkowej P Reduktor ciśnienia R Zawór zwrotny/rurowy zawór odcinający S Przeponowe ciśnieniowe naczynie wzbiorcze, po stronie do wody użytkowej T Vitotrans 222 Zalecenie: zawór bezpieczeństwa należy zamontować nad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. VITOCELL 100-L VIESMNN 17

18 Wskazówki projektowe (ciąg dalszy) Zastosowanie zgodne z przeznaczeniem Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach wg EN 12828/DIN 1988 lub instalacjach solarnych wg EN 12977, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi. Pojemnościowe podgrzewacze wody są przeznaczone wyłącznie do gromadzenia i podgrzewania wody o jakości wody użytkowej, natomiast zbiorniki buforowe wyłącznie do magazynowania wody o jakości wody grzewczej. W kolektorach słonecznych można stosować wyłącznie czynniki grzewcze dopuszczone przez producenta. Zastosowanie zgodne z przeznaczeniem zakłada, że instalację stacjonarną wykonano w połączeniu z dopuszczonymi komponentami, charakterystycznymi dla danej instalacji. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Niewłaściwe użycie urządzenia wzgl. niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie ma miejsce również wówczas, gdy zmieniona zostanie funkcja komponentów systemu (np. poprzez bezpośredni podgrzew ciepłej wody użytkowej w kolektorze). Należy przestrzegać przepisów ustawowych, przede wszystkim tych dotyczących higieny wody użytkowej. Zastosowanie komercyjne lub przemysłowe w celu innym niż ogrzewanie budynku lub podgrzew ciepłej wody użytkowej nie jest zastosowaniem zgodnym z przeznaczeniem. Wyposażenie dodatkowe rmatura zabezpieczająca wg DIN bar (1 MPa): Nr zam a6 bar (0,6 MPa): Nr zam DN 20/R 1 Maks. moc ogrzewania: 150 kw Elementy składowe: Zawór odcinający Zawór zwrotny i króciec kontrolny Króciec przyłączeniowy manometru Membranowy zawór bezpieczeństwa Regulator temperatury Nr zam Do eksploatacji ze stałą temperaturą na zasilaniu konieczne są 2 sztuki. Z systemem termostatycznym Z przyciskiem nastawczym na zewnątrz obudowy Bez tulei zanurzeniowej W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann tuleja zanurzeniowa jest objęta zakresem dostawy. Z szyną do montażu na pojemnościowym podgrzewaczu wody lub na ścianie Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 41 wg normy EN Zakres ustawień 30 do 60 C; z możliwością przestawienia na 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) 250 V~ Funkcja przełączająca Przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR VIESMNN VITOCELL 100-L

19 Wyposażenie dodatkowe (ciąg dalszy) Grzałka elektryczna EHE Vitocell 100-L Pojemność podgrzewacza 500 l 750 l 1000 l 1500 l 2000 l Lanca Nie Tak Nie Tak Nie Tak Nie Tak Nie Tak Nr zam. grzałki elektrycznej EHE 2/4/6 kw Z Z Z Z Z Z Z Z Z /8/12 kw Z Z Z Z Z Z Z Z Z zabezpieczającym ogranicznikiem temperatury i regulatorem temperatury Do wykorzystania również razem z lancą ładującą (nie w przypadku 500 l) Do zastosowania tylko przy miękkiej lub średnio twardej wodzie użytkowej do 14 dh (stopień twardości 2/2,5 mol/m 3 ) Rodzaj prądu i napięcie znamionowe 3/N/PE 400 V/50 Hz Klasa ochrony: IP 44 Zakres wydajności maks. 6 kw maks. 12 kw Pobór znamionowy, podgrzew normalny/szybki kw Natężenie znamionowe 8,7 8,7 8,7 17,4 17,4 17,4 Czas podgrzewu z 10 do 60 C 500 l dół h 12,6 6,3 4,2 750 l dół h 18,0 9,0 6,0 9,0 4,5 3, l dół h 24,2 12,0 8,3 12,0 6,0 4, l góra B h 32,5 16,3 10,6 16,3 8,1 5, l dół h 42,6 21,3 14,2 21,3 10,5 7, l góra B h 47,3 23,4 15,5 23,4 11,5 7, l dół h 57,4 28,5 19,1 28,5 14,2 9,4 Pojemnościowy podgrzewacz wody z grzałką elektryczną EHE Vitocell 100-L Pojemność podgrzewacza l Pojemność możliwa do podgrzania za pomocą grzałki elektrycznej góra B l dół l Wymiary Szerokość b (z grzałką elektryczną EHE) mm Minimalna odległość od ściany do montażu Grzałka elektryczna EHE 2/4/6 kw mm /8/12 kw mm Masa Grzałka elektryczna EHE 2/4/6 kw kg /8/12 kw kg b Vitocell 100-L (500 l pojemności) VITOCELL 100-L VIESMNN 19

20 Wyposażenie dodatkowe (ciąg dalszy) b Vitocell 100-L (750/1000 l pojemności) B b Vitocell 100-L (1500/2000 l pojemności) Wskazówka W przypadku pojemności 1500 i 2000 l grzałkę elektryczną można wbudować albo w górnym albo w dolnym kołnierzu. Lanca Dzięki lancy w instalacjach z pompami grzewczymi przy dużym zapotrzebowaniu na ciepłą wodę użytkową jest ona szybciej podgrzewana. Za pomocą lancy w dolnej części podgrzewacza ciepła woda przepływa przez otwory powoli. Zmniejsza się wahania temperatury. Ciepła woda użytkowa w dużych ilościach rozkłada się bardziej równomiernie (analizując aż do króćca poborowego). Lancę ładującą można stosować razem z 1 grzałką elektryczną-ehe (przy poj. 750 i 1000 l). Lanca z kołnierzem i osłoną: Lanca składa się z rury z zaślepką i kilkoma otworami. Materiał, z którego wytworzona jest lanca, to tworzywo sztuczne dostosowane do kontaktu z ciepłą wodą użytkową. Szczególnie przydatna razem z pompami ciepła o dużej mocy. Dodatkowo potrzebny jest płytowy wymiennik ciepła (Vitotrans 100). Wymiary płytowego wymiennika ciepła należy dostosować do konfiguracji instalacji. 20 VIESMNN VITOCELL 100-L

21 Wyposażenie dodatkowe (ciąg dalszy) Pojemność podgrzewacza Vitocell 100-L l Pojemność możliwa do podgrzania lancą góra B l dół l Wymiary Szerokość b mm Minimalna odległość od ściany Do montażu lancy ładującej mm Masa Lanca kg 0,5 0,5 0,5 0,5 0,5 Vitocell 100-L z lancą ładującą b B b Vitocell 100-L z lancą lądującą (1500/2000 l pojemności) VITOCELL 100-L VIESMNN 21

22 Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (801) (32) mail: serwis@viessmann.pl 22 VIESMNN VITOCELL 100-L
