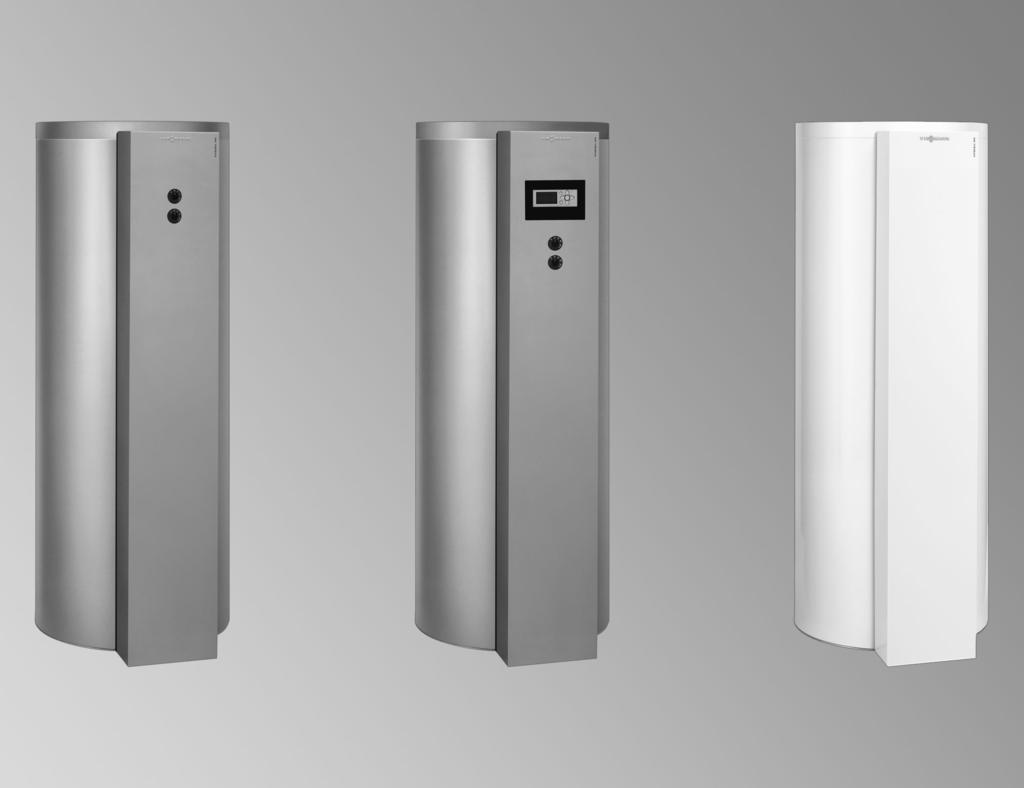

1 VIESMANN VITOCELL 100-U Pojemnościowy podgrzewacz wody z dwiema wężownicami grzewczymi 300 litrów pojemności Numer zam. i ceny: patrz cennik VITOCELL 100-U Typ CVUB/CVUC-A Pionowy podgrzewacz pojemnościowy z wężownicą wewnętrzną wykonany ze stali, z emaliowaną powłoką Ceraprotect Z dwiema wężownicami grzewczymi, dolny wymiennik ciepła ogrzewany jest przez kolektory słoneczne, za pomocą górnego wymiennika ciepła następuje w razie potrzeby dogrzew przez kocioł grzewczy. Z zestawem pompowym Solar-Divicon (z pompą obiegową o wysokiej wydajności z regulacją obrotów), wbudowanym orurowaniem i modułem regulatora systemów solarnych, typ SM1 lub Vitosolic 100, typ SD1 4/2015

2 Informacje o produkcie Ekonomiczny podgrzew wody użytkowej w połączeniu z kolektorami słonecznymi i kotłem grzewczym. Pojemnościowy podgrzewacz wody z modułem regulatora systemów solarnych (typ SM1) lub Vitosolic100 (typ SD1). Dostępny również jako Vitocell 100-W w kolorze białym. Podsumowanie zalet W pełni wyposażony dwuwężownicowy, pojemnościowy pogrzewacz wody do szybkiego i łatwego podłączenia instalacji solarnych do podgrzewu wody użytkowej. Zabezpieczona przed korozją komora podgrzewacza ze stali węglowej z emaliowaną powłoką Ceraprotect. Dodatkową ochronę zapewnia anoda magnezowa, anoda ochronna w zakresie dostawy wyposażenia dodatkowego. Prosty i szybki montaż - armatura pompy, orurowanie, armatura do napełniania, regulator solarny oraz separator powietrza są zintegrowane w jednej obudowie. Zintegrowana armatura do napełniania umożliwiająca sprawne napełnianie i opróżnianie instalacji solarnej. Wszystkie elementy są idealnie do siebie dopasowane i gotowe do przyłączenia. Dzięki temu możliwa jest prosta i szybka instalacja. Wężownica sięgająca dna podgrzewacza podgrzewa całą wodę. Duży komfort ciepłej wody użytkowej dzięki szybkiemu, równomiernemu podgrzewowi za pomocą wężownicy grzewczej o dużej powierzchni wymiany. Niewielkie straty ciepła dzięki wysokowydajnej, zintegrowanej izolacji cieplnej. Vitocell 100-W, typ CVUC-A w połączeniu z regulatorem Vitotronic 200, typ HO2B z kolorowym wyświetlaczem dotykowym. Kompleksowa izolacja cieplna o wysokiej skuteczności z panelem próżniowym zapewniającym niewielkie straty ciepła klasa efektywności energetycznej A (Vitocell 100-W, typ CVUC-A). Wskazówka Vitocell 100-U, typ CVUB z modułem regulatora systemów solarnych (typ SM1) zamawiać tylko w połączeniu z następującymi regulatorami: Vitotronic 100, typ HC1A, HC1B, KC2B i KC4B Vitotronic 200, typ HO1A, HO1B, HO1C, HO1D, HO1E, KO1B, KO2B, KW6A i KW6B W połączeniu z Vitotronic 200, typ HO2B zalecamy stosowanie Vitocell 100-W, typ CVUC-A 2 VIESMANN VITOCELL 100-U

3 Podsumowanie zalet (ciąg dalszy) Vitocell 100-U, typ CVUB A Komora podgrzewcza i wężownica grzewcza wykonane ze stali z emaliową powłoką Ceraprotect B Anoda magnezowa lub tytanowa anoda ochronna C Zestaw solarny z modułem regulatora systemów solarnych, typ SM1 lub Vitosolic 100, typ SD1, pompą obiegu solarnego, urządzeniem płuczącym i separatorem powietrza D Górna wężownica grzewcza do dogrzewu przez kocioł grzewczy E Dolna wężownica grzewcza przyłącze kolektorów słonecznych F Wysoce skuteczna izolacja cieplna z twardej pianki poliuretanowej VITOCELL 100-U VIESMANN 3

4 Podsumowanie zalet (ciąg dalszy) Vitocell 100-W, typ CVUC-A A Komora podgrzewcza i wężownica grzewcza wykonane ze stali z emaliową powłoką Ceraprotect B Anoda magnezowa lub tytanowa anoda ochronna C Zestaw solarny z modułem regulatora systemów solarnych, typ SM1 lub Vitosolic 100, typ SD1, pompą obiegu solarnego, urządzeniem płuczącym i separatorem powietrza D Górna wężownica grzewcza do dogrzewu przez kocioł grzewczy E Dolna wężownica grzewcza przyłącze kolektorów słonecznych F Panel próżniowy zapewniający niewielkie straty ciepła klasa efektywności energetycznej A G Wysoce skuteczna izolacja cieplna z twardej pianki poliuretanowej 4 VIESMANN VITOCELL 100-U

5 pojemnościowych podgrzewaczy wody Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi i kolektorami słonecznymi. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 160 C Temperatura wody na zasilaniu po stronie solarnej do 110 C Ciśnienie robocze po stronie wody grzewczej do 10 bar (1,0 MPa) Ciśnienie robocze po stronie solarnej do 10 bar (1,0 MPa) Ciśnienie robocze po stronie wody użytkowej do 10 bar (1,0 MPa) Typ CVUB CVUC-A Pojemność podgrzewacza l Nr rejestrowy DIN 0266/07-13MC/E Wydajność stała górnej wężownicy grzewczej kw C przy podgrzewie wody użytkowej z 10 do 45 i temperaturze wody grzewczej l/h 761 na zasilaniu wynoszącej przy podanym poniżej przepływie objętoś- kw C ciowym wody grzewczej l/h C kw 20 l/h C kw 15 l/h C kw 11 l/h 270 Wydajność stała górnej wężownicy grzewczej kw C przy podgrzewie wody użytkowej z 10 do 60 i temperaturze wody grzewczej l/h 395 na zasilaniu wynoszącej przy podanym poniżej przepływie objętoś- kw C ciowym wody grzewczej l/h C kw 15 l/h 258 Przepływ objętościowy wody grzewczej dla podanych wydajności stałych m 3 /h 3,0 Ilość pobierana l/min 15 Pobierana ilość wody bez dogrzewu Pojemność podgrzewacza podgrzana do 60 Woda o t = 60 (stała) l 110 Ilość ciepła dyżurnego Q ST przy różnicy temp. 45 K wg EN 12897:2006 kwh/24 h 1,52 1,15 Pojemność części dyżurnej V aux l 127 Pojemność części solarnej V sol l 173 Wymiary (z izolacją cieplną) Długość a (7) mm 660 Szerokość całkowita b mm 840 Wysokość c mm 1735 Wymiar przechylenia mm 1830 Masa całk. z izolacją cieplną kg 179 Całkowita masa eksploatacyjna kg 481 Pojemność wody grzewczej Górna wężownica grzewcza l 6 Dolna wężownica grzewcza l 10 Powierzchnia grzewcza Górna wężownica grzewcza m 2 0,9 Dolna wężownica grzewcza m 2 1,5 Przyłącza (gwint zewnętrzny) Zasilanie i powrót wody grzewczej R 1 Zimna i ciepła woda użytkowa R 1 Cyrkulacja R 1 Klasa efektywności energetycznej B A Wskazówka dot. stałej wydajności górnej wężownicy grzewczej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. Wskazówka Podgrzewacz dostępny również jako Vitocell 100-W, typ CVUB, w kolorze białym. Podgrzewacz Vitocell 100-W, typ CVUC-A dostępny jest tylko w kolorze białym. VITOCELL 100-U VIESMANN 5

6 pojemnościowych podgrzewaczy wody (ciąg dalszy) VA CWU/HVs/HRs TH HV/SPR1 TE A Z HR 1601 c b SPR1 HRs SPR a ZWU/E 365 HVs A Dolna wężownica grzewcza (inst. solar.) Przyłącza HV s i HR s znajdują się na górze w podgrzewaczu wody użytkowej E Spust HR Powrót wody grzewczej HR s Powrót wody grzewczej z instalacji solarnej HV Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej ZWU Zimna woda użytkowa SPR1 Tuleja zanurzeniowa do czujnika temperatury wody regulatora temperatury wody w podgrzewaczu (średnica wewnętrzna 16 mm) Wymiar SPR2 Tuleja zanurzeniowa do czujnika temperatury wody w podgrzewaczu w instalacji solarnej (średnica wewnętrzna 16 mm) TE Tuleja zanurzeniowa (średnica wewnętrzna 16 mm) TH Termometr VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja mm a 660 b 840 c 1735 Czujnik temperatury wody w podgrzewaczu przy eksploatacji solarnej Umieszczenie czujnika temperatury wody w podgrzewaczu na powrocie wody grzewczej HR s A Czujnik temperatury wody w podgrzewaczu (wchodzi w zakres dostawy regulatora systemów solarnych) B Wkręcane kolanko z tuleją zanurzeniową (zakres dostawy, średnica wewnętrzna 6,5 mm) Współczynnik mocy N L Wg normy DIN Górna wężownica grzewcza. Temperatura na ładowaniu podgrzewacza T podgrz = temperatura na wlocie wody zimnej +50 K +5 K/-0 K. 6 VIESMANN VITOCELL 100-U

7 pojemnościowych podgrzewaczy wody (ciąg dalszy) Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 1,6 80 C 1,5 70 C 1,4 Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz. Wartości orientacyjne T podgrz = 60 C 1,0 N L T podgrz = 55 C 0,75 N L T podgrz = 50 C 0,55 N L T podgrz = 45 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C. Wydajność krótkotrwała (l/10 min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C 164 Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C. Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C 16 Czas podgrzewu Wymienione czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody grzewczej na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C C C 30 VITOCELL 100-U VIESMANN 7

8 pojemnościowych podgrzewaczy wody (ciąg dalszy) Opory przepływu ,0 80,0 60,0 50,0 40,0 30,0 20, ,0 8,0 6,0 5,0 4,0 3,0 2, ,0 8,0 6,0 5,0 4,0 3,0 2,0 Opór przepływu w mbar kpa 1,0 0,8 0,6 0,5 0,4 0, Przepływ objętościowy ciepłej wody użytkowej w l/h Opór przepływu w mbar kpa 1,0 0,8 0,6 0,5 0,4 0, Strumień objętościowy wody grzewczej w l/h Opory przepływu po stronie ciepłej wody użytkowej Opory przepływu po stronie wody grzewczej przy górnej wężownicy grzewczej z pompą obiegową o wysokiej wydajności z regulacją obrotów Pompa obiegu solarnego Pompa obiegowa (produkt Wilo) PARA 15/7,0 Napięcie znamionowe V~ 230 Pobór mocy min. W 3 maks. W 45 Przepływomierz l/min 1 do 13 Zawór bezpieczeństwa instalacji solarnej bar/mpa 6/0,6 Maks. temperatura robocza C 120 Maks. ciśnienie robocze bar/mpa 6/0,6 8 VIESMANN VITOCELL 100-U

9 z pompą obiegową o wysokiej wydajności z regulacją obrotów (ciąg dalszy) Wysokość tłoczenia mbar kpa D 40 B 20 C 0 0 0,5 1,0 1,5 Wydajność tłoczenia w m³/h A 2,0 A Charakterystyka oporności B Dyspozycyjna wysokość tłoczenia C Moc minimalna D Moc maksymalna modułu regulatora systemów solarnych, typ SM1 do CVUB Budowa i działanie Budowa Moduł regulatora systemów solarnych zawiera następujące komponenty: Moduł elektroniczny Zaciski przyłączeniowe do: 4 czujniki Pompa obiegu solarnego Magistrala KM Przyłącze elektryczne (wyłącznik zasilania po stronie inwestora) Wyjście PWM do sterowania pompą obiegu solarnego 1 przekaźnik do włączania pompy lub zaworu Zakresem dostawy jest objęty czujnik temperatury cieczy w kolektorze i czujnik temperatury wody w podgrzewaczu. Funkcja Sterowanie pompą obiegu solarnego Elektroniczne ograniczenie temperatury w pojemnościowym podgrzewaczu wody (odłączenie zabezpieczające przy 90 C) Wyłączenie zabezpieczające kolektorów Regulator wspomagania ogrzewania w połączeniu z wielosystemowym podgrzewaczem buforowym wody grzewczej Regulator ogrzewania 2 odbiorników poprzez pole kolektorów Przełączanie dodatkowej pompy lub zaworu przez przekaźnik Drugi różnicowy regulator temperatury lub funkcja termostatu Regulacja obrotów pompy obiegu solarnego poprzez sterowanie falownikiem lub pompą obiegu solarnego z wejściem sygnału PWM Ograniczenie dogrzewu pojemnościowego podgrzewacza wody przez kocioł grzewczy (możliwa jest dodatkowa funkcja podgrzewu wody użytkowej) Ograniczenie dogrzewu do ogrzewania pomieszczeń przez kocioł grzewczy przy wspomaganiu ogrzewania Bilans mocy i system diagnostyczny Obsługa za pośrednictwem regulatora Vitotronic generatora ciepła Długość przewodu Typ czujnika 2,5 m IP 32 wg normy EN , do zapewnienia przez budowę/montaż. Viessmann NTC 20 kω przy 25 C Eksploatacja 20 do +200 C Magazynowanie i transport 20 do +70 Czujnik temperatury wody w podgrzewaczu Czujnik jest umieszczony w module regulatora systemów solarnych. IP 32 wg normy EN , do zapewnienia przez budowę/montaż. Typ czujnika Viessmann NTC 10 kω przy 25 C Eksploatacja 0 do +90 Magazynowanie i transport 20 do Czujnik temperatury cieczy w kolektorze Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego przez inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V VITOCELL 100-U VIESMANN 9

10 modułu regulatora systemów solarnych, typ SM1 do CVUB (ciąg dalszy) Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Natężenie znamionowe 2 A Pobór mocy 1,5 W Klasa ochrony I IP 20 wg EN , do zapewnienia przez montaż Sposób działania Typ 1B wg normy EN Eksploatacja 0 do +40 C przy zastosowaniu w pomieszczeniach mieszkalnych i technicznych (normalne warunki otoczenia) Magazynowanie i transport 20 do +65 Obciążenie znamionowe wyjść przekaźników Przekaźnik półprzewodnikowy 1 1 (1) A, 230 V~ Przekaźnik 2 1 (1) A, 230 V~ Łącznie maks.2 A Vitosolic 100, typ SD1 do CVUB Budowa i działanie Budowa W skład regulatora wchodzi: Układ elektroniczny Wyświetlacz cyfrowy Przyciski nastawcze Zaciski przyłączeniowe: Czujniki Pompa obiegu solarnego Magistrala KM Przyłącze elektryczne (włącznik/wyłącznik wykonuje inwestor) Wyjście PWM do sterowania pompą obiegu solarnego Przekaźnik do sterowania pracą pomp i zaworów Zakresem dostawy jest objęty czujnik temperatury cieczy w kolektorze i czujnik temperatury wody w podgrzewaczu. Zasada działania Włączanie pompy obiegu solarnego do podgrzewu wody użytkowej Elektroniczne ograniczenie temperatury w pojemnościowym podgrzewaczu wody (odłączenie zabezpieczające przy 90 C) Wyłączenie zabezpieczające kolektorów Bilans cieplny możliwy dzięki pomiarowi różnicy temperatur i wpisaniu strumienia objętościowego Wyświetlacz godzin pracy pompy obiegu solarnego Ograniczenie dogrzewu przez kocioł grzewczy: Instalacje z regulatorem Vitotronic z KM-BUS Na regulatorze obiegu kotła zostaje zakodowana 3. wartość wymagana temperatury wody pitnej. Kocioł grzewczy zaczyna ogrzewać podgrzewacz dopiero wówczas, gdy tej wartości wymaganej nie uda się osiągnąć za pomocą instalacji solarnej. Instalacje z innymi regulatorami firmy Viessmann Za pomocą opornika symulowana jest temperatura rzeczywista wody użytkowej wyższa o 10 K. Kocioł grzewczy zaczyna ogrzewać podgrzewacz dopiero wówczas, gdy wartości zadanej temperatury wody użytkowej nie uda się osiągnąć za pomocą instalacji solarnej. Funkcja dodatkowa podgrzewu wody użytkowej (tylko w połączeniu z instalacjami z regulatorem Vitotronic z KM- BUS i rozszerzeniem przyłączeniowym, wyposażenie dodatkowe): W instalacjach z podgrzewaczem o całkowitej pojemności powyżej 400 litrów cała ilość wody musi raz dziennie zostać podgrzana do 60 C. Na regulatorze Vitotronic zostaje zakodowana 2. wartość wymagana temperatury wody użytkowej i uaktywniony zostaje 4. cykl c.w.u. Do regulatora systemów solarnych zostaje przekazywany sygnał i włączona zostaje pompa cyrkulacyjna. Wskazówka W instalacjach z regulatorami Vitotronic z KM-BUS możliwe jest stłumienie doładowania przez kocioł grzewczy oraz dodatkowa funkcja podgrzewu wody użytkowej. W instalacjach z innymi regulatorami firmy Viessmann funkcje te są możliwe tylko alternatywnie. Funkcja termostatu: Funkcja ta umożliwia jak najszybsze odprowadzenie nadwyżek ciepła. Funkcji tej można używać niezależnie od eksploatacji solarnej Czujnik temperatury cieczy w kolektorze słonecznym Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Długość przewodu Typ czujnika 2,5 m IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Viessmann NTC 20 kω przy 25 C podczas eksploatacji 20 do +200 C podczas magazynowania i transportu 20 do +70 C Czujnik temperatury wody w podgrzewaczu Czujnik jest podłączony do regulatora i zamontowany w pojemnościowym podgrzewaczu wody. 10 VIESMANN VITOCELL 100-U

11 Vitosolic 100, typ SD1 do CVUB (ciąg dalszy) IP 32 Typ czujnika Viessmann NTC 10 kω przy 25 C podczas eksploatacji 0 do +90 C podczas magazynowania i transportu 20 do +70 C Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Znamionowe natężenie prądu 4 A Pobór mocy 2 W Klasa zabezpieczenia II IP 20 wg normy EN 60529, do zapewnienia przez budowę/montaż Sposób działania Typ 1B wg EN podczas eksploatacji 0 do +40 C przy zastosowaniu w pomieszczeniach mieszkalnych i kotłowniach (normalne warunki otoczenia) podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników Przekaźnik półprzewodnikowy 1 0,8 A Przekaźnik 2 4(2) A, 230 V~ Łącznie maks. 4 A modułu regulatora systemów solarnych, typ SM1 do CVUC-A Budowa i działanie Budowa Moduł regulatora systemów solarnych zawiera następujące komponenty: Moduł elektroniczny Zaciski przyłączeniowe do: 4 czujniki Pompa obiegu solarnego Magistrala KM Przyłącze elektryczne (wyłącznik zasilania po stronie inwestora) Wyjście PWM do sterowania pompą obiegu solarnego 1 przekaźnik do włączania pompy lub zaworu Zakresem dostawy jest objęty czujnik temperatury cieczy w kolektorze i 3 czujniki temperatury wody w podgrzewaczu. Funkcja Sterowanie pompą obiegu solarnego Elektroniczne ograniczenie temperatury w pojemnościowym podgrzewaczu wody (odłączenie zabezpieczające przy 90 C) Wyłączenie zabezpieczające kolektorów Przełączanie dodatkowej pompy lub zaworu przez przekaźnik Drugi różnicowy regulator temperatury lub funkcja termostatu Regulacja obrotów pompy obiegu solarnego poprzez sterowanie falownikiem lub pompą obiegu solarnego z wejściem sygnału PWM Ograniczenie dogrzewu pojemnościowego podgrzewacza wody przez kocioł grzewczy (możliwa jest dodatkowa funkcja podgrzewu wody użytkowej) Bilans mocy i system diagnostyczny Obsługa za pomocą wyświetlacza dotykowego na regulatorze Vitotronic wytwornicy ciepła Schemat przebiegu temperatury i rozwarstwienia w podgrzewaczu Asystent uruchamiania instalacji solarnych Wykrywanie błędów w przypadku zamiany obiegu zasilania i powrotu instalacji solarnej Długość przewodu Typ czujnika 2,5 m IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Viessmann NTC 20 kω, przy 25 C podczas pracy 20 do +200 C podczas magazynowania i transportu 20 do +70 C Czujniki temperatury wody w podgrzewaczu Czujniki są podłączone w module regulatora systemów solarnych. IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Typ czujnika Viessmann NTC 10 kω, przy 25 C podczas pracy od 0 do 90 C podczas magazynowania i transportu 20 do +70 C Czujnik temperatury cieczy w kolektorze Do przyłączenia w urządzeniu. Przedłużenie przewodu przyłączeniowego przez inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V VITOCELL 100-U VIESMANN 11

12 modułu regulatora systemów solarnych, typ SM1 do CVUC-A (ciąg dalszy) Napięcie znamionowe 230 V ~ Częstotliwość znamionowa 50 Hz Natężenie znamionowe 2 A Pobór mocy 1,5 W Klasa ochrony I IP 20 wg normy EN 60529, do zapewnienia przez budowę/ montaż Sposób działania Typ 1B wg normy EN Dop. temperatura otoczenia podczas pracy 0 do +40 C przy zastosowaniu w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) podczas magazynowania i transportu 20 do +65 C Obciążenie znamionowe wyjść przekaźników Przekaźnik półprzewodnikowy 1 1 (1) A, 230 V~ Przekaźnik 2 1 (1) A, 230 V~ Łącznie maks. 2 A Stan dostawy Vitocell 100-U, typ CVUB Dwusystemowy pojemnościowy podgrzewacz wody ze stali, z emaliowaną powierzchnią Ceraprotect i zestawem solarnym. Elementy zestawu solarnego: Pompa obiegowa obiegu solarnego (pompa obiegowa o wysokiej wydajności z regulacją obrotów) 2 termometry 2 zawory kulowe z zaworem zwrotnym Przepływomierz Manometr Zawór bezpieczeństwa obiegu solarnego 6 bar Armatura do napełniania Separator powietrza Moduł regulatora systemów solarnych, typ SM1, lub Vitosolic100, typ SD1, elektroniczna regulacja różnicy temperatur Czujnik temperatury wody w podgrzewaczu Czujnik temperatury cieczy w kolektorze 2 wspawane tuleje zanurzeniowe do czujnika temperatury wody w podgrzewaczu lub regulatora temperatury (średnica wewnętrzna 16 mm) Wkręcane kolanko z tuleją zanurzeniową Nóżki regulacyjne Magnezowa anoda ochronna Zamontowana izolacja cieplna Kolor płaszcza zewnętrznego z powłoką z żywic epoksydowych: Vitocell 100-U, vitosilber (srebrny) Vitocell 100-W, biały Vitocell 100-W, typ CVUC-A Dwusystemowy pojemnościowy podgrzewacz wody ze stali, z emaliowaną powierzchnią Ceraprotect i zestawem solarnym. Zestaw solarny, w skład którego wchodzą: Pompa obiegowa obiegu solarnego (pompa obiegowa o wysokiej wydajności z regulacją obrotów) 2 zawory kulowe z zaworem zwrotnym Przepływomierz Manometr zaworu bezpieczeństwa obiegu solarnego 6 bar Armatura do napełniania Separator powietrza Moduł regulatora systemów solarnych, typ SM1 3 czujniki temperatury wody w podgrzewaczu Czujnik temperatury cieczy w kolektorze 2 wspawane tuleje zanurzeniowe do czujnika temperatury wody w podgrzewaczu lub regulatora temperatury (średnica wewnętrzna 16 mm) Wkręcane kolanko z tuleją zanurzeniową Nóżki regulacyjne Magnezowa anoda ochronna Zamontowana izolacja cieplna Kolor płaszcza zewnętrznego z powłoką z żywic epoksydowych - biały. 12 VIESMANN VITOCELL 100-U

13 Wskazówki projektowe Gwarancja Gwarancja, jakiej udzielamy na eksploatację pojemnościowego podgrzewacza wody, zakłada, że podgrzewana woda posiada jakość wody użytkowej wg aktualnie obowiązującego rozporządzenia o ciepłej wodzie użytkowej i że istniejące instalacje uzdatniania wody działają bezusterkowo. Powierzchnia przekazywania ciepła Niewrażliwa na korozję, zabezpieczona powierzchnia przekazywania ciepła (woda użytkowa/nośnik ciepła) jest wg normy DIN zgodna z wersją C. Przyłącze po stronie wody użytkowej Przyłącze wg DIN 1988 A B S D L C E F G HK E E K M N E O L R P P T K A Ciepła woda użytkowa B Przewód cyrkulacyjny C Widoczny wylot przewodu wyrzutowego D Zawór bezpieczeństwa E Zawór odcinający F Zawór regulacyjny strumienia przepływu (montaż zalecany) G Przyłącze manometru H Zawór zwrotny K Spust Obowiązek zamontowania zaworu bezpieczeństwa. Zalecenie: zawór bezpieczeństwa należy zamontować nad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. L Zimna woda użytkowa M Filtr wody użytkowej N Reduktor ciśnienia O Zawór zwrotny P Górna wężownica grzewcza przewidziana do przyłączenia do kotła grzewczego R Sprężynowy zawór zwrotny, klapowy S Pompa cyrkulacyjna T Przeponowe ciśnieniowe naczynie wzbiorcze, przystosowane do wody użytkowej VITOCELL 100-U VIESMANN 13

14 Wskazówki projektowe (ciąg dalszy) Zastosowanie zgodne z przeznaczeniem Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach wg EN 12828/DIN 1988 lub instalacjach solarnych wg EN 12977, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi. Pojemnościowe podgrzewacze wody są przeznaczone wyłącznie do gromadzenia i podgrzewania wody o jakości wody grzewczej, natomiast zbiorniki buforowe wyłącznie do magazynowania wody o jakości wody grzewczej. W kolektorach słonecznych można stosować wyłącznie czynniki grzewcze dopuszczone przez producenta. Zastosowanie zgodne z przeznaczeniem zakłada, że instalację stacjonarną wykonano w połączeniu z dopuszczonymi komponentami, charakterystycznymi dla danej instalacji. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Niewłaściwe użycie urządzenia wzgl. niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie ma miejsce również wówczas, gdy zmieniona zostanie funkcja komponentów systemu (np. poprzez bezpośredni podgrzew wody użytkowej w kolektorze). Należy przestrzegać przepisów ustawowych, przede wszystkim tych dotyczących higieny wody użytkowej. Zastosowanie komercyjne lub przemysłowe w celu innym niż ogrzewanie budynku lub podgrzew wody użytkowej nie jest zastosowaniem zgodnym z przeznaczeniem. Wyposażenie dodatkowe podgrzewacza Armatura zabezpieczająca wg DIN bar (1 MPa): Nr katalog a 6 bar (0,6 MPa): Nr katalog DN 20/R 1 Maks. moc ogrzewania: 150 kw Elementy składowe: Zawór odcinający Zawór zwrotny i króciec kontrolny Króciec przyłączeniowy manometru Membranowy zawór bezpieczeństwa Pompa obiegowa podgrzewacza Nr katalog Nr katalogowy Typ pompy Yonos PARA 25/6 Napięcie V~ 230 Pobór mocy W 3-45 Przyłącze G 1½ Przewód przyłączeniowy m 5,0 do kotła grzewczego do 40 kw VIESMANN VITOCELL 100-U

15 Wyposażenie dodatkowe podgrzewacza (ciąg dalszy) Wysokość tłoczenia mbar kpa Δp-v (zmienna) p-v maks ,5 1 1,5 2 2,5 3 3,5 Wydajność tłoczenia w m³/h Wysokość tłoczenia mbar kpa 0 Δp-c (stała) ,5 1 1,5 2 2,5 3 3,5 Wydajność tłoczenia w m³/h Termostatyczny zestaw do cyrkulacji Nr zam. ZK Do ograniczania temperatury c.w.u. na wypływie w instalacjach wody użytkowej z przewodem cyrkulacyjnym Termostatyczny automat mieszający z przewodem obejścia Zintegrowany zawór zwrotny. Zdejmowane izolacje cieplne R 3/4 A A A Przyłącza R ¾ Masa kg 1,45 Zakres temperatury C 35 do 60 Maks. temperatura medium C 95 Ciśnienie robocze bar 10 MPa 1 A Zawór zwrotny Termostatyczny automat mieszający. Nr zam Do ograniczania temperatury c.w.u. na wypływie w instalacjach wody użytkowej bez przewodu cyrkulacyjnego. Przyłącza G 1 Zakres temperatury C 35 do 60 C Maks. temperatura medium C 95 Ciśnienie robocze bar/mpa 10/1,0 Wyposażenie dodatkowe regulatora Stycznik pomocniczy Nr zam Stycznik w małej obudowie Z 4 stykami rozwiernymi i 4 stykami zwiernymi Z zaciskami szeregowymi do przewodów ochronnych VITOCELL 100-U VIESMANN 15

16 Wyposażenie dodatkowe regulatora (ciąg dalszy) Napięcie cewki Znamionowe natężenie prądu (I th ) 230 V/50 Hz AC1 16 A AC3 9 A Zanurzeniowy czujnik temperatury Do zastosowania z następującymi regulatorami: Vitosolic 100, typ SD1 Nr zam Moduł regulatora systemów solarnych, typ SM1 Nr zam podczas pracy 0 do +90 C podczas magazynowania i transportu 20 do +70 C Nr zam Do montażu w pojemnościowym podgrzewaczu wody. Do przełączania cyrkulacji w instalacjach z 2 pojemnościowymi podgrzewaczami wody. Przedłużenie przewodu przyłączeniowego przez inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1,5 mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Nr zam Długość przewodu Typ czujnika 3,8 m IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Viessmann NTC 10 kω, w temp. 25 C Długość przewodu Typ czujnika podczas pracy 0 do +90 C podczas magazynowania i transportu 20 do +70 C 5,8 m, z okablowanymi wtykami IP 32 wg normy EN 60529, do zapewnienia przez budowę/montaż Viessmann NTC 10 kω, w temp. 25 C Regulator temperatury Nr zam Z systemem termostatycznym Z przyciskiem nastawczym na zewnątrz obudowy Bez tulei zanurzeniowej W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann tuleja zanurzeniowa jest objęta zakresem dostawy. Z szyną do montażu na pojemnościowym podgrzewaczu wody lub na ścianie Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 IP 41 wg normy EN Zakres ustawień 30 do 60 C; z możliwością przestawienia na 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Funkcja przełączająca Przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR VIESMANN VITOCELL 100-U

17 Wyposażenie dodatkowe regulatora (ciąg dalszy) Elektryczna płytka instalacyjna Wymagana tylko dla istniejących instalacji grzewczych z wymienionymi obok regulatorami. Do komunikacji regulatora systemów solarnych Vitosolic z regulatorem Vitotronic instalacji grzewczej. Do ograniczania dogrzewu pojemnościowego podgrzewacza wody przez kocioł grzewczy i/lub podgrzewu wstępnego. Regulatory: Vitotronic 200, typ KW1, z nr. katalog i Vitotronic 200, typ KW2, z nr. katalog i Vitotronic 300, typ KW3, z nr. katalog i Nr katalog Vitotronic 200, typ GW1, z nr katalog Vitotronic 300, typ GW2, z nr katalog Nr katalog Vitotronic 333, typ MW1, z nr katalog Nr katalog Licznik energii cieplnej (do energii solarnej) Nr zam Licznik energii cieplnej do montażu na Vitocell 100-U, typ CVUB Elektroniczne urządzenie pomiarowe pracujące w oparciu o ultradźwięki. Mierzone są temperatura wody na zasilaniu i powrocie oraz przepływ objętościowy. Dane te zapisywane są w pamięci i mogą być odczytywane. Zasilanie elektryczne bateria litowa 3,6 V Przepływ znamionowy 1,5 m 3 /h Gwint łączący licznika G¾ Gwint łączący w złączce skręcanej R½ VITOCELL 100-U VIESMANN 17

18 Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (801) (32) mail: serwis@viessmann.pl 18 VIESMANN VITOCELL 100-U
