1 VIESMANN VITOCELL 100-V Pionowy podgrzewacz pojemnościowy 160 do 1000 litrów pojemności Dane techniczne Numer zam. i ceny: Patrz cennik VITOCELL 100-V Typ CVA/CVAA/CVAA-A Pionowy podgrzewacz pojemnościowy ze stali, z emaliowaną powłoką Ceraprotect 4/2015

2 Informacje o produkcie "Solidne" rozwiązanie ekonomicznego podgrzewu ciepłej wody użytkowej. Podgrzewacz Vitocell 100-V jest dostępny jako urządzenie pionowe o pojemności wodnej do 1000 l. Podsumowanie zalet Zaezpieczona przed korozją komora podgrzewacza ze stali z emaliowaną powłoką Ceraprotect Dodatkowa ochrona dzięki zastosowaniu anody magnezowej, tytanowej anody ochronnej wchodzącej w skład wyposażenia dodatkowego Podgrzew całej pojemności wody dzięki powierzchniom grzewczym wprowadzonym głęoko do dna podgrzewacza Wysoki komfort ciepłej wody użytkowej dzięki szykiemu, równomiernemu podgrzewowi za pomocą wężownic grzewczych o dużej powierzchni wymiany Uniwersalne zastosowanie przy dużym zapotrzeowaniu na ciepłą wodę użytkową możliwe jest połączenie kilku pojemnościowych podgrzewaczy wody Vitocell 100-V w aterię podgrzewaczy przy pomocy przewodów ziorczych. Na życzenie może zostać dostarczona lu zamontowana grzałka elektryczna (od 300 l pojemności). W celu ułatwienia montażu Vitocell 100-V o pojemności od 500 l wyposażone są w zdejmowaną izolację cieplną. Dla zapewnienia jak najmniejszych strat ciepła podgrzewacze Vitocell 100-V, typ CVAA-A, o pojemności 160 i 200 litrów są dostępne również z izolacją cieplną z wudowanym panelem próżniowym Klasa efektywności energetycznej A. 2 VIESMANN VITOCELL 100-V

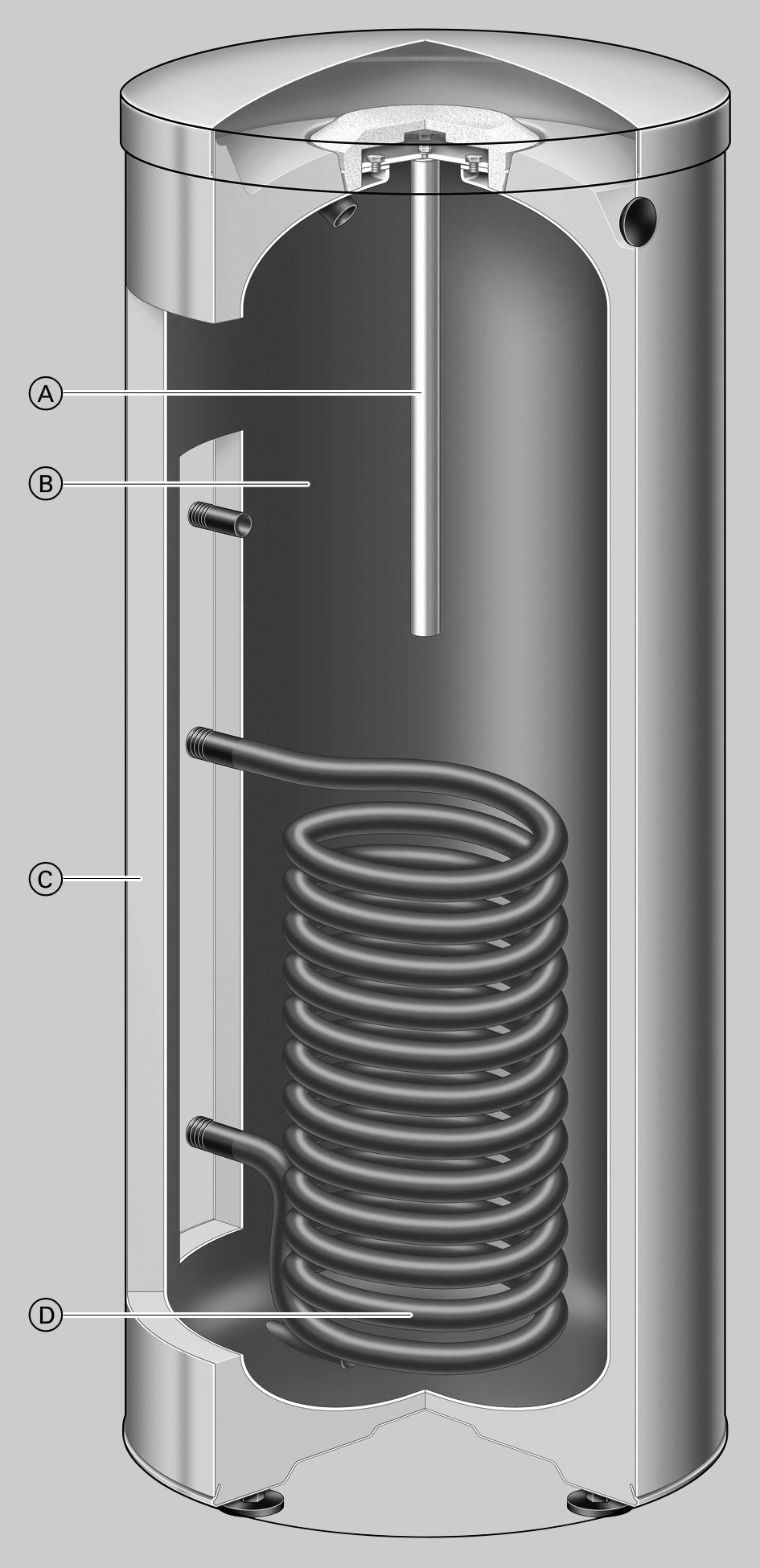

3 Podsumowanie zalet (ciąg dalszy) Vitocell 100-V, typ CVA A Anoda magnezowa lu tytanowa anoda ochronna B Komora podgrzewacza wykonana ze stali węglowej z emaliowaną powłoką Ceraprotect C Bardzo efektywna, okalająca izolacja cieplna D Podgrzew całej pojemności wody dzięki powierzchniom grzewczym wprowadzonym głęoko do dna podgrzewacza VITOCELL 100-V VIESMANN 3

4 Podsumowanie zalet (ciąg dalszy) Vitocell 100-V, typ CVAA-A A Anoda magnezowa lu tytanowa anoda ochronna B Komora podgrzewacza wykonana ze stali węglowej z emaliowaną powłoką Ceraprotect C Bardzo efektywna, okalająca izolacja cieplna D Panel próżniowy Klasa efektywności energetycznej A E Podgrzew całej pojemności wody dzięki powierzchniom grzewczym wprowadzonym głęoko do dna podgrzewacza 4 VIESMANN VITOCELL 100-V

5 Dane techniczne Do podgrzewania ciepłej wody użytkowej w połączeniu z kotłem grzewczym i zdalnym ogrzewaniem, do wyoru z ogrzewaniem elektrycznym jako wyposażenie dodatkowe do pojemnościowego podgrzewacza wody o pojemności 300 i 500 litrów. Ciśnienie roocze po stronie wody grzewczej do 25 ar (2,5 MPa) Ciśnienie roocze po stronie wody użytkowej do 10 ar (1,0 MPa) Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 1 Typ CVAA- CVAA- CVAA CVA CVA CVA A/CVA A/CVA Pojemność podgrzewacza l Numer rejestrowy DIN 9W241/11 13 MC/E Wydajność stała 90 C kw przy podgrzewie ciepłej wody użytkowej l/h z 10 do i temperaturze 80 kw wody grzewczej na zasilaniu l/h wyn. i podanym niżej przepływie 70 C kw ojętościowym wody grzewczej l/h kw l/h kw l/h Wydajność stała przy podgrzewie ciepłej wody użytkowej z 10 do i temperaturze wody grzewczej na zasilaniu wyn. i podanym niżej przepływie ojętościowym wody grzewczej Przepływ ojętościowy wody grzewczej dla podanych wydajności stałych Ilość ciepła dyżurnego wg normy EN 12897:2006 Q ST przy różnicy temp. 45 K 90 C kw l/h kw l/h C kw l/h m 3 /h 3,0 3,0 3,0 3,0 5,0 5,0 kwh/ 24 h 0,97 / 1,35 1,04 / 1,46 1,65 1,95 3,0 3,54 Wymiary Długość (7) z termoizolacją a mm ez termoizolacji mm Szerokość z termoizolacją mm ez termoizolacji mm Wysokość z termoizolacją c mm ez termoizolacji mm Wymiar przechylenia z termoizolacją mm ez termoizolacji mm Wysokość montażu mm Masa całk. z izolacją cieplną kg Pojemność wody grzewczej l 5,5 5,5 10,0 12,5 24,5 26,8 Powierzchnia grzewcza m 2 1,0 1,0 1,5 1,9 3,7 4,0 Przyłącza (gwint zewnętrzny) Zasilanie i powrót wody grzewczej R ¼ 1¼ Zimna i ciepła woda użytkowa R ¾ ¾ 1 1¼ 1¼ 1¼ Cyrkulacja R ¾ ¾ 1 1 1¼ 1¼ Klasa efektywności energetycznej A / B A / B B B Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lu oliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy oiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. Wskazówka Podgrzewacz Vitocell 100-W dostępny jest również w kolorze iałym w wersjach o pojemności do 300 litrów. VITOCELL 100-V VIESMANN 5

6 Vitocell 100-V, typ CVA / CVAA-A, pojemność 160 i 200 l BÖ VA CWU Z HV/SPR c SPR d a HR g f e h l Dane techniczne (ciąg dalszy) k ZWU/E BÖ Otwór rewizyjny i wyczystkowy E Spust HR Powrót wody grzewczej HV Zasilanie wodą grzewczą ZWU Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lu regulatora temperatury (średnica wewnętrzna tulei zanurzeniowej 16 mm) Pojemność podgrzewacza l Długość (7) a mm Szerokość mm Wysokość c mm d mm e mm f mm g mm h mm k mm VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Vitocell 100-V, typ CVAA, pojemność 300 l VA CWU Z HV/SPR BÖ d c SPR a m f e HR g k h ZWU/E BÖ E HR HV Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą ZWU SPR Zimna woda użytkowa Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lu regulatora temperatury (średnica wewnętrzna tulei zanurzeniowej 16 mm) 6 VIESMANN VITOCELL 100-V

7 l Dane techniczne (ciąg dalszy) VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l 300 Długość (7) a mm 667 Szerokość mm 744 Wysokość c mm 1734 d mm 1600 e mm 1115 f mm 875 g mm 260 h mm 76 k mm 361 l mm m mm 333 Vitocell 100-V, typ CVA, pojemność 500 l VA CWU Z o HV/SPR c SPR BÖ d a e m HR g f n k h ZWU/E BÖ Otwór rewizyjny i wyczystkowy E Spust HR Powrót wody grzewczej HV Zasilanie wodą grzewczą ZWU Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lu regulatora temperatury (średnica wewnętrzna tulei zanurzeniowej 16 mm) Pojemność podgrzewacza l 500 Długość (7) a mm 859 Szerokość mm 923 Wysokość c mm 1948 d mm 1784 e mm 1230 f mm 924 g mm 349 h mm 107 k mm 455 l mm m mm 422 n mm 837 ez termoizolacji o mm VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja VITOCELL 100-V VIESMANN 7

8 Vitocell 100-V, typ CVA, pojemność 750 i 1000 l o a c d f e HR m g l Dane techniczne (ciąg dalszy) CWU Z VA HV/SPR BÖ SPR k h ZWU/E n BÖ Otwór rewizyjny i wyczystkowy E Spust HR Powrót wody grzewczej HV Zasilanie wodą grzewczą ZWU Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lu regulatora temperatury (średnica wewnętrzna tulei zanurzeniowej 16 mm) Pojemność podgrzewacza l Długość (7) a mm Szerokość mm Wysokość c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm ez termoizolacji o mm VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Współczynnik mocy N L Wg normy DIN Temperatura na ładowaniu podgrzewacza T podgrz. = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K Pojemność podgrzewacza l Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 2,5 4,0 9,7 21,0 40,0 45,0 80 2,4 3,7 9,3 19,0 34,0 43,0 70 C 2,2 3,5 8,7 16,5 26,5 40,0 8 VIESMANN VITOCELL 100-V

9 Dane techniczne (ciąg dalszy) Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz. Wartości orientacyjne T podgrz. = 1,0 N L T podgrz. = 55 C 0,75 N L T podgrz. = 50 C 0,55 N L T podgrz. = 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew ciepłej wody użytkowej z 10 na. Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min) przy zasilaniu wodą grzewczą o temperaturze 90 C C Maks. ilość poierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew ciepłej wody użytkowej z 10 na. Pojemność podgrzewacza l Maks. ilość poierana (l/min) przy zasilaniu wodą grzewczą o temperaturze 90 C C Poierana ilość wody Pojemność podgrzewacza podgrzana do. Bez dogrzewu. Pojemność podgrzewacza l Ilość poierana l/min Poierana ilość wody Woda o t = (stała) l Czas podgrzewu Czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do. Pojemność podgrzewacza l Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C C VITOCELL 100-V VIESMANN 9

10 Dane techniczne (ciąg dalszy) Opory przepływu ,0 40,0 30,0 CB A E D , ,0 8, ,0 5,0 4,0 30 3,0 20 2,0 Opór przepływu w mar kpa 1,0 0,8 0,6 0,5 0, Przepływ ojętościowy wody grzewczej w l/h na komorę podgrzewacza Opory przepływu po stronie wody grzewczej A Pojemność podgrzewacza 160 i 200 l B Pojemność podgrzewacza 300 l C Pojemność podgrzewacza 500 l D Pojemność podgrzewacza 750 l E Pojemność podgrzewacza 1000 l 10 VIESMANN VITOCELL 100-V

11 Dane techniczne (ciąg dalszy) ,0 8,0 6,0 5,0 4,0 3,0 A B C D E 20 2,0 Opór przepływu w mar kpa 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, Przepływ ojętościowy wody użytkowej w l/h na komorę podgrzewacza Opory przepływu po stronie wody użytkowej A Pojemność podgrzewacza 160 i 200 l B Pojemność podgrzewacza 300 l C Pojemność podgrzewacza 500 l D Pojemność podgrzewacza 750 l E Pojemność podgrzewacza 1000 l VITOCELL 100-V VIESMANN 11

12 Dane techniczne (ciąg dalszy) Wydajność stała Vitocell 100-V o pojemności 160 i 200 l Vitocell 100-V o pojemności 500 l Wydajność stała w kw C 80 C 3,0 m³/h 170 mar 90 C Temperatura wody grzewczej na zasilaniu... C 70 C 2,0 m³/h 60 mar Podgrzew ciepłej wody użytkowej z 10 na... C 1,0 m³/h 16,3 mar Różnica temperatur wody grzewczej (ΔT) w K Vitocell 100-V o pojemności 300 l Wydajność stała w kw C 70 C 90 C 80 C Temperatura wody grzewczej na zasilaniu... C 5,0 m³/h 400 mar 3,0 m³/h 165 mar Podgrzew ciepłej wody użytkowej z 10 na... C 1,0 m³/h 26 mar Różnica temperatur wody grzewczej (ΔT) w K 45 Ilość wody grzewczej... m³/h Spadek ciśnienia po stronie wody grzewczej... mar Ilość wody grzewczej... m³/h Spadek ciśnienia po stronie wody grzewczej... mar Wydajność stała w kw C 5,0 m³/h 440 mar Temperatura wody grzewczej na zasilaniu... C 70 C 80 C 90 C 3,0 m³/h 170 mar Podgrzew ciepłej wody użytkowej z 10 na... C 1,0 m³/h Różnica temperatur wody grzewczej (ΔT) w K Ilość wody grzewczej... m³/h Spadek ciśnienia po stronie wody grzewczej... mar 25 mar 12 VIESMANN VITOCELL 100-V

13 Dane techniczne (ciąg dalszy) Vitocell 100-V o pojemności 750 l Vitocell 100-V o pojemności 1000 l Opór przepływu w mar ,0 8,0 kpa 6,0 5,0 4,0 3,0 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, A B C D E Przepływ ojętościowy ciepłej wody użytkowej w l/h na komorę podgrzewacz Wydajność stała w kw 5 m³/h 180 mar Temperatura wody grzewczej na zasilaniu C 80 C 4 m³/h Podgrzew ciepłej wody użytkowej z 10 na... C 3 m³/h 68 mar 120 mar Różnica temperatur wody grzewczej (ΔT) w K Ilość wody grzewczej... m³/h Spadek ciśnienia po stronie wody grzewczej... mar Dane techniczne aterii podgrzewaczy Dane techniczne aterii podgrzewaczy (pojemność 300 i 500 l) Pojemnościowe podgrzewacze wody można łączyć w aterie podgrzewaczy, do 2 podgrzewaczy (300 l) i do 3 podgrzewaczy (500 l). Oferujemy także przewody ziorcze po stronie wody grzewczej i użytkowej; należy je zamówić osono. Baterie złożone z więcej niż 3 podgrzewaczy można utworzyć, łącząc ze soą poszczególne aterie. Połączenie takich aterii podgrzewaczy po stronie wody grzewczej i użytkowej wykonuje inwestor. Do podgrzewu ciepłej wody użytkowej w połączeniu z kotłami grzewczymi, zdalnym ogrzewaniem sieciowym i niskotemperaturowymi systemami grzewczymi, do wyoru z ogrzewaniem elektrycznym. Przystosowany do następujących instalacji: Temperatura wody na zasilaniu wodą grzewczą/ciśnienie roocze po stronie wody grzewczej do120 C/18 ar (1,8 MPa), 1/ 16 ar (1,6 MPa) Ciśnienie roocze po stronie ciepłej wody użytkowej do 10 ar (1,0 MPa) VITOCELL 100-V VIESMANN 13

14 Dane techniczne aterii podgrzewaczy (ciąg dalszy) Pojemność podgrzewacza l Pojemność całkowita aterii podgrzewaczy l Licza podgrzewaczy Rozmieszczenie \\ \\ \\\ Wydajność stała przy podgrzewie ciepłej wody użytkowej z 10 na i temperaturze wody grzewczej na zasilaniu wynoszącej przy podanym poniżej przepływie ojętościowym wody grzewczej Wydajność stała przy podgrzewie ciepłej wody użytkowej z 10 na i temperaturze wody grzewczej na zasilaniu wynoszącej przy podanym poniżej przepływie ojętościowym wody grzewczej 90 C kw l/h kw l/h C kw l/h kw l/h kw l/h C kw l/h kw l/h C kw l/h Strumień ojętościowy wody grzewczej m 3 /h dla podanych wydajności stałych Wymiary z izolacją cieplną Długość a mm Szerokość mm Wysokość c mm Masa kg Pojemnościowy podgrzewacz wody z izolacją cieplną i przewodami ziorczymi Pojemność wody grzewczej l wraz z przewodami ziorczymi Powierzchnia grzewcza m 2 3,0 3,9 5,8 Przyłącza Zasilanie i powrót wody grzewczej (połączenie kołnierzowe) DN Zimna woda użytkowa, ciepła woda użytkowa (gwint zewnętrzny) R 1¼ 1¼ 1½ Cyrkulacja (gwint zewnętrzny) R ¾ VIESMANN VITOCELL 100-V

15 Dane techniczne aterii podgrzewaczy (ciąg dalszy) Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lu oliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy oiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. Przykład: Pojemność 500 l CWU k Z HV EL ZWU r s HR E h g d c f a t t CWU ZWU HR E a EL HV t t CWU ZWU HR E EL HV Widok z oku i rzut pionowy E Spust po stronie wody grzewczej (gwint wewnętrzny R ½) ZWU/E Zimna woda użytkowa i spust po stronie wody użytkowej EL Odpowietrzanie (gwint wewnętrzny R ½) CWU Ciepła woda użytkowa HR Powrót wody grzewczej Z Cyrkulacja HV Zasilanie wodą grzewczą Taela wymiarów Pojemność podgrzewacza l Pojemność całkowita aterii podgrzewaczy l Licza podgrzewaczy Rozmieszczenie \\ \\ \\\ Długość a mm Szerokość mm Wysokość c mm d mm f mm g mm h mm k mm r mm s mm t mm Dane techniczne aterii podgrzewaczy (pojemność 750 i 1000 l) Pojemnościowe podgrzewacze wody można łączyć w aterie podgrzewaczy, do 2 podgrzewaczy (750 l) i do 3 podgrzewaczy (1000 l). Przewody ziorcze po stronie wody grzewczej i użytkowej dostarcza inwestor. Baterie złożone z więcej niż 3 podgrzewaczy można utworzyć łącząc ze soą poszczególne aterie, składające się z maks. 3 podgrzewaczy. Połączenie takich aterii podgrzewaczy po stronie wody grzewczej i użytkowej wykonuje inwestor. VITOCELL 100-V VIESMANN 15

16 Dane techniczne aterii podgrzewaczy (ciąg dalszy) Do podgrzewu ciepłej wody użytkowej w połączeniu z kotłami grzewczymi, zdalnym ogrzewaniem sieciowym i niskotemperaturowymi systemami grzewczymi, do wyoru z ogrzewaniem elektrycznym Pojemność podgrzewacza l Pojemność całkowita aterii podgrzewaczy l Licza podgrzewaczy Rozmieszczenie \\ \\ \\\ Wydajność stała przy podgrzewie ciepłej wody użytkowej z 10 na i temperaturze wody grzewczej na zasilaniu wynoszącej przy podanym poniżej strumieniu ojętościowym wody grzewczej Wydajność stała przy podgrzewie ciepłej wody użytkowej z 10 na i temperaturze wody grzewczej na zasilaniu wynoszącej przy podanym poniżej strumieniu ojętościowym wody grzewczej 90 C kw l/h kw l/h C kw l/h kw l/h kw l/h C kw l/h kw l/h C kw l/h Strumień ojętościowy wody grzewczej m 3 /h dla podanych wydajności stałych Pojemność wody grzewczej l 49 53,6 80,4 ez przewodów ziorczych Powierzchnia grzewcza m 2 7,4 8,0 12,0 Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lu oliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy oiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. Dane dotyczące mocy aterii podgrzewaczy (całkowita pojemność 600 do 3000 l) Współczynnik mocy N L zgodnie z normą DIN 4708 Temperatura na ładowaniu podgrzewacza = temperatura na wlocie zimnej wody + 50 K +5 K/ 0 K Pojemność podgrzewacza l Pojemność całkowita aterii podgrzewaczy l Licza podgrzewaczy Współczynnik mocy N L przy zasilaniu wodą grzewczą o temperaturze 90 C C Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Podgrzew wody użytkowej z 10 do Pojemność podgrzewacza l Całkowita pojemność aterii podgrzewaczy l Licza podgrzewaczy Wydajność krótkotrwała (l/10 min) przy zasilaniu wodą grzewczą o temperaturze 90 C C VIESMANN VITOCELL 100-V

17 Dane techniczne aterii podgrzewaczy (ciąg dalszy) Maksymalna poierana ilość (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Z dogrzewem Podgrzew ciepłej wody użytkowej z 10 do Pojemność podgrzewacza l Pojemność całkowita aterii l podgrzewaczy Licza podgrzewaczy Maksymalna poierana ilość (l/min) przy zasilaniu wodą grzewczą o temperaturze 90 C C Poierana ilość wody Pojemność podgrzewacza podgrzana do Bez dogrzewu Pojemność podgrzewacza l Pojemność całkowita aterii podgrzewaczy l Licza podgrzewaczy Ilość poierana l/min Poierana ilość wody Woda o t = (stała) l Stan faryczny Vitocell 100-V, typ CVA / CVAA / CVAA-A Pojemność 160, 200 i 300 litrów Pojemnościowy podgrzewacz ciepłej wody użytkowej, wykonany ze stali, z emaliowaną powłoką Ceraprotect. Wspawana tuleja zanurzeniowa (średnica wewnętrzna 16 mm) czujnika temperatury wody w podgrzewaczu lu regulatora temperatury Nóżki regulacyjne Magnezowa anoda ochronna Założona izolacja cieplna Kolor płaszcza zewnętrznego z powłoką z żywic epoksydowych - srerny (vitosiler) i iały do wyoru. Vitocell 100-V, typ CVA Pojemność 500 litrów Pojemnościowy podgrzewacz ciepłej wody użytkowej, wykonany ze stali, z emaliowaną powłoką Ceraprotect. Wspawana tuleja zanurzeniowa (średnica wewnętrzna 16 mm) czujnika temperatury wody w podgrzewaczu lu regulatora temperatury Nóżki regulacyjne Magnezowa anoda ochronna Oddzielnie pakowane: Zdejmowana izolacja cieplna, kolor izolacji cieplnej z powierzchnią z tworzywa sztucznego - vitosiler (srerny) Vitocell 100-V, typ CVA Pojemność 750 i 1000 litrów Pojemnościowy podgrzewacz ciepłej wody użytkowej, wykonany ze stali, z emaliowaną powłoką Ceraprotect. Termometr Wspawana tuleja zanurzeniowa (średnica wewnętrzna 16 mm) czujnika temperatury wody w podgrzewaczu lu regulatora temperatury Nóżki regulacyjne 2 magnezowe anody ochronne Oddzielnie pakowane: Zdejmowana izolacja cieplna, kolor izolacji cieplnej z powierzchnią z tworzywa sztucznego - vitosiler (srerny) VITOCELL 100-V VIESMANN 17

18 Wskazówki projektowe Przyłącze po stronie wody użytkowej Przyłącze wg DIN 1988 A B C D E F G H K L M G N G M O P G R N S M A Ciepła woda użytkowa B Przewód cyrkulacyjny C Pompa cyrkulacyjna D Sprężynowy zawór zwrotny, klapowy E Przewód wyrzutowy z widocznym wylotem F Zawór ezpieczeństwa G Zawór odcinający H Zawór regulacyjny strumienia przepływu (Zalecenie: montaż i regulacja maksymalnego przepływu wody zgodnie z wydajnością 10-minutową pojemnościowego podgrzewacza wody.) Oowiązek zamontowania zaworu ezpieczeństwa. Zalecenie: ponad górną krawędzią podgrzewacza należy zamontować zawór ezpieczeństwa w celu ochrony przed zanieczyszczeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze ezpieczeństwa nie ma potrzey opróżniania pojemnościowego podgrzewacza wody. K Przyłącze manometru L Zawór zwrotny M Spust N Zimna woda użytkowa O Filtr wody użytkowej P Reduktor ciśnienia R Zawór zwrotny S Przeponowe ciśnieniowe naczynie wziorcze, przystosowane do wody użytkowej Temperatury wody na zasilaniu wodą grzewczą powyżej 110 C Przy takich warunkach eksploatacyjnych zgodnie z normą DIN 4753 w podgrzewaczu należy zamontować zaezpieczający ogranicznik temperatury o sprawdzonej konstrukcji, ograniczający temperaturę do95 C. Gwarancja Gwarancja, jakiej udzielamy na eksploatację pojemnościowego podgrzewacza wody, zakłada, że podgrzewana woda posiada jakość ciepłej wody użytkowej wg aktualnie oowiązującego rozporządzenia o ciepłej wodzie użytkowej i że istniejące instalacje uzdatniania wody działają ezusterkowo. Powierzchnia przekazywania ciepła Odporna na korozję, zaezpieczona powierzchnia przekazywania ciepła (woda użytkowa/czynnik grzewczy), zgodna z wersją C wg normy DIN Grzałka elektryczna Przy zastosowaniu wyroów innego producenta grzałka wkręcana na długości min. 100 mm nie powinna yć ogrzewana oraz powinna yć przystosowana do użytku w emaliowanych, pojemnościowych podgrzewaczach wody. 18 VIESMANN VITOCELL 100-V

19 Wskazówki projektowe (ciąg dalszy) Wytyczne projektowe Dalsze wskazówki dotyczące planowania i projektowania patrz Wytyczne projektowe centralnego podgrzewu ciepłej wody użytkowej przy zastosowaniu podgrzewaczy pojemnościowych Vitocell. Zastosowanie zgodne z przeznaczeniem Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach wg EN 12828/DIN 1988 lu instalacjach solarnych wg EN 12977, uwzględniając odpowiednie instrukcje montażu, serwisu i osługi. Pojemnościowe podgrzewacze wody są przeznaczone wyłącznie do gromadzenia i podgrzewania wody o jakości wody grzewczej, natomiast podgrzewacze uforowe wyłącznie do magazynowania wody o jakości wody pitnej. W kolektorach słonecznych można stosować wyłącznie czynniki grzewcze dopuszczone przez producenta. Zastosowanie zgodne z przeznaczeniem zakłada, że instalację stacjonarną wykonano w połączeniu z dopuszczonymi komponentami, charakterystycznymi dla danej instalacji. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Niewłaściwe użycie urządzenia wzgl. niefachowa osługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zaronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie ma miejsce również wówczas, gdy zmieniona zostanie funkcja komponentów systemu (np. poprzez ezpośredni podgrzew wody użytkowej w kolektorze). Należy przestrzegać przepisów ustawowych, przede wszystkim tych dotyczących higieny wody użytkowej. Zastosowanie komercyjne lu przemysłowe w celu innym niż ogrzewanie udynku lu podgrzew wody użytkowej nie jest zastosowaniem zgodnym z przeznaczeniem. Wyposażenie dodatkowe Armatura zaezpieczająca wg DIN 1988 Elementy składowe: Zawór odcinający Zawór zwrotny i króciec kontrolny Króciec przyłączeniowy manometru Memranowy zawór ezpieczeństwa Pojemność podgrzewacza powyżej 300 litrów 10 ar (1 MPa): Nr zam a6 ar (0,6 MPa): Nr zam DN 20/R 1 Maks. moc ogrzewania: 150 kw Pojemność podgrzewacza do 200 litrów 10 ar (1 MPa): Nr zam a6 ar (0,6 MPa): Nr zam DN 15/R ¾ Maks. moc ogrzewania: 75 kw Regulator temperatury Nr zam Z systemem termostatycznym Z przyciskiem nastawczym na zewnątrz oudowy Bez tulei zanurzeniowej W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann tuleja zanurzeniowa jest ojęta zakresem dostawy. Z szyną do montażu na pojemnościowym podgrzewaczu wody lu na ścianie VITOCELL 100-V VIESMANN 19

20 Wyposażenie dodatkowe (ciąg dalszy) Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 41 wg normy EN Zakres ustawień 30 do ; z możliwością przestawienia na 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Funkcja przełączająca Przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR Pompa oiegowa podgrzewacza Nr katalog i Nr katalogowy Typ pompy Yonos PARA 25/6 Yonos PARA 30/6 Napięcie V~ Poór mocy W Przyłącze G 1½ 2 Przewód przyłączeniowy m 5,0 5,0 do kotła grzewczego do 40 kw od 40 do 70 kw Wysokość tłoczenia mar kpa p-v maks ,5 1 1,5 2 2,5 3 3,5 Wydajność tłoczenia w m³/h Wysokość tłoczenia mar kpa ,5 1 1,5 2 2,5 3 3,5 Wydajność tłoczenia w m³/h Δp-v (zmienna) Δp-c (stała) 20 VIESMANN VITOCELL 100-V

21 Wyposażenie dodatkowe (ciąg dalszy) Pompa oiegowa podgrzewacza Nr katalog Nr katalogowy Typ pompy Stratos 40/1-4 Napięcie V~ 230 Poór mocy W Przyłącze DN 40 Przewód przyłączeniowy m 5,0 do kotła grzewczego powyżej 70 kw Wysokość tłoczenia mar kpa Δp-v (zmienna) min. maks Wydajność tłoczenia w m³/h Wysokość tłoczenia mar kpa 0 Δp-c (stała) min. maks Wydajność tłoczenia w m³/h Grzałka elektryczna EHE do montażu w podgrzewaczach Vitocell 100-V (o pojemności 300 do 1000 l) Ustawiana moc grzewcza 2, 4 lu 6 kw 300 l: Nr zam. Z l: Nr zam. Z i 1000 l: Nr zam. Z Z zaezpieczającym ogranicznikiem temperatury i regulatorem temperatury Do zastosowania tylko przy miękkiej lu średnio twardej wodzie użytkowej do 14 dh (stopień twardości 2/2,5 mol/m 3 ) Ustawiana moc grzewcza 4, 8 lu 12 kw 750 i 1000 l: Nr zam. Z Rodzaj prądu i napięcie znamionowe Klasa ochrony: IP 44 3/N/PE 400 V/50 Hz Zakres wydajności maks. 6 kw maks. 12 kw Poór znamionowy, podgrzew normalny/ kw szyki Natężenie znamionowe A 8,7 8,7 8,7 17,4 17,4 17,4 Czas podgrzewu od 10 do 300 l h 7,4 3,7 2,5 500 l h 11,9 5,9 4,0 750 l h 17,4 8,7 5,8 8,7 4,3 2, l h 23,1 11,6 7,7 11,6 5,8 3,8 VITOCELL 100-V VIESMANN 21

22 Wyposażenie dodatkowe (ciąg dalszy) Pojemnościowy podgrzewacz wody z grzałką elektryczną EHE Pojemność podgrzewacza l Pojemność możliwa do podgrzania za l pomocą grzałki elektrycznej Wymiary Szerokość (z grzałką elektryczną EHE) mm Minimalny odstęp od ściany do montażu 2/4/6 kw mm grzałki elektrycznej EHE 4/8/12 kw mm Masa Vitocell 100-V kg Grzałka elektryczna 2/4/6 kw kg EHE 4/8/12 kw kg 3 3 Pojemność 300 l Pojemność 500 l 22 VIESMANN VITOCELL 100-V

23 Wyposażenie dodatkowe (ciąg dalszy) Pojemność 750/1000 l Lanca ładująca (300 l pojemności) Dzięki lancy w instalacjach z pompami grzewczymi przy dużym zapotrzeowaniu na ciepłą wodę jest ona szyciej podgrzewana. Za pomocą lancy w dolnej części podgrzewacza ciepła woda przepływa przez otwory powoli. Zmniejsza się wahania temperatury. Ciepła woda w dużych ilościach rozkłada się ardziej równomiernie (analizując aż do króćca poorowego). Masa Lanca ładująca kg 0,5 Lanca z kołnierzem i osłoną: Lanca składa się z rury z zaślepką i kilkoma otworami. Materiał, z którego wytworzona jest lanca, to tworzywo sztuczne dostosowane do kontaktu z wodą użytkową. Szczególnie przydatna razem z pompami ciepła o dużej mocy. Dodatkowo potrzeny jest płytowy wymiennik ciepła (Vitotrans 100). Wymiary płytowego wymiennika ciepła należy dostosować do konfiguracji instalacji. Pojemność możliwa do podgrzania lancą l 248 Wymiary Szerokość mm 741 Minimalna odległość od ściany do montażu lancy mm 465 Vitocell 100-V z lancą lądującą (pojemność 300 l) VITOCELL 100-V VIESMANN 23

24 Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (801) (32) mail: serwis@viessmann.pl 24 VIESMANN VITOCELL 100-V
