VIESMANN. VITOCELL 340-M/360-M Podgrzewacz buforowy wody grzewczej z podgrzewem wody użytkowej 750 i 950 l pojemności.

Transkrypt

1 VIESMANN VITOCELL 340-M/360-M Podgrzewacz buforowy wody grzewczej z podgrzewem wody użytkowej 750 i 950 l pojemności Dane techniczne Numer katalog. i ceny: patrz cennik VITOCELL 340-M Typ SVKA Wielosystemowy podgrzewacz buforowy wody grzewczej ze zintegrowanym podgrzewem wody użytkowej Woda grzewcza: pojemność 708/906 l Woda użytkowa: pojemność 30/30 l Solarny wymiennik ciepła: pojemność 12/14 l VITOCELL 360-M Typ SVSA Wielosystemowy podgrzewacz buforowy wody grzewczej z warstwowym systemem ładowania oraz zintegrowanym podgrzewem wody użytkowej Woda grzewcza: pojemność 708/906 l Woda użytkowa: pojemność 30/30 l Solarny wymiennik ciepła: pojemność 12/14 l 5/2012

2 Informacja o produkcie Vitocell 340-M i Vitocell 360-M Możliwość przyłączenia kilku kotłów i higieniczny podgrzew wody użytkowej dla potrzeb dużego poboru w podgrzewaczu uniwersalnym nie zajmującym dużej powierzchni. Podsumowanie zalet Vitocell 340-M/360-M połączenie buforowego i pojemnościowego podgrzewacza wody. Przeznaczone dla instalacji grzewczych z kilkoma wytwornicami ciepła. Szczególnie dobrze przystosowane do pracy w połączeniu z systemem solarnym firmy Viessmann do podgrzewu wody użytkowej i wspomagania ogrzewania. Dzięki przyłączom na różnej wysokości możliwe jest zastosowanie różnorodnych wytwornic ciepła, np. kotła na paliwo stałe. Nie ma to wpływu na rozwarstwienie termiczne. Niewielkie zapotrzebowanie na miejsce i prosty montaż urządzenie łączące w sobie podgrzewacz wody grzewczej i podgrzewacz buforowy. Elastyczna i beznapięciowa rura elastyczna wody użytkowej z wysokogatunkowej stali nierdzewnej zawieszona w pojemnościowym podgrzewaczu wody. Optymalne wykorzystanie energii solarnej za pomocą ukierunkowanego chłodzenia w dolnej części podgrzewacza dzięki dużej powierzchni wymiany ciepła rury wody użytkowej o falistych ściankach. Vitocell 360-M: System ładowania warstwowego zapewnia przekazywanie energii słonecznej odpowiedniej warstwie wody zależnie od jej temperatury, dzięki temu ogrzana solarnie woda użytkowa jest szybko dostępna. Vitocell 340-M (typ SVKA) wielosystemowy podgrzewacz buforowy wody grzewczej ze zintegrowanym podgrzewem wody użytkowej A Zasilanie wodą grzewczą 1/odpowietrzanie B Ciepła woda użytkowa/cyrkulacja C Rura elastyczna wody użytkowej ze stali nierdzewnej D Zasilanie wodą grzewczą 2/powrót wody grzewczej 1 E Grzałka elektryczna EHE F Powrót wody grzewczej 2 H Powrót wody grzewczej 3 K Zimna woda użytkowa L Spust M Powrót wody grzewczej/spust instalacji solarnej N Zasilanie wodą grzewczą/odpowietrzanie instalacji solarnej 2 VIESMANN VITOCELL 340-M/360-M

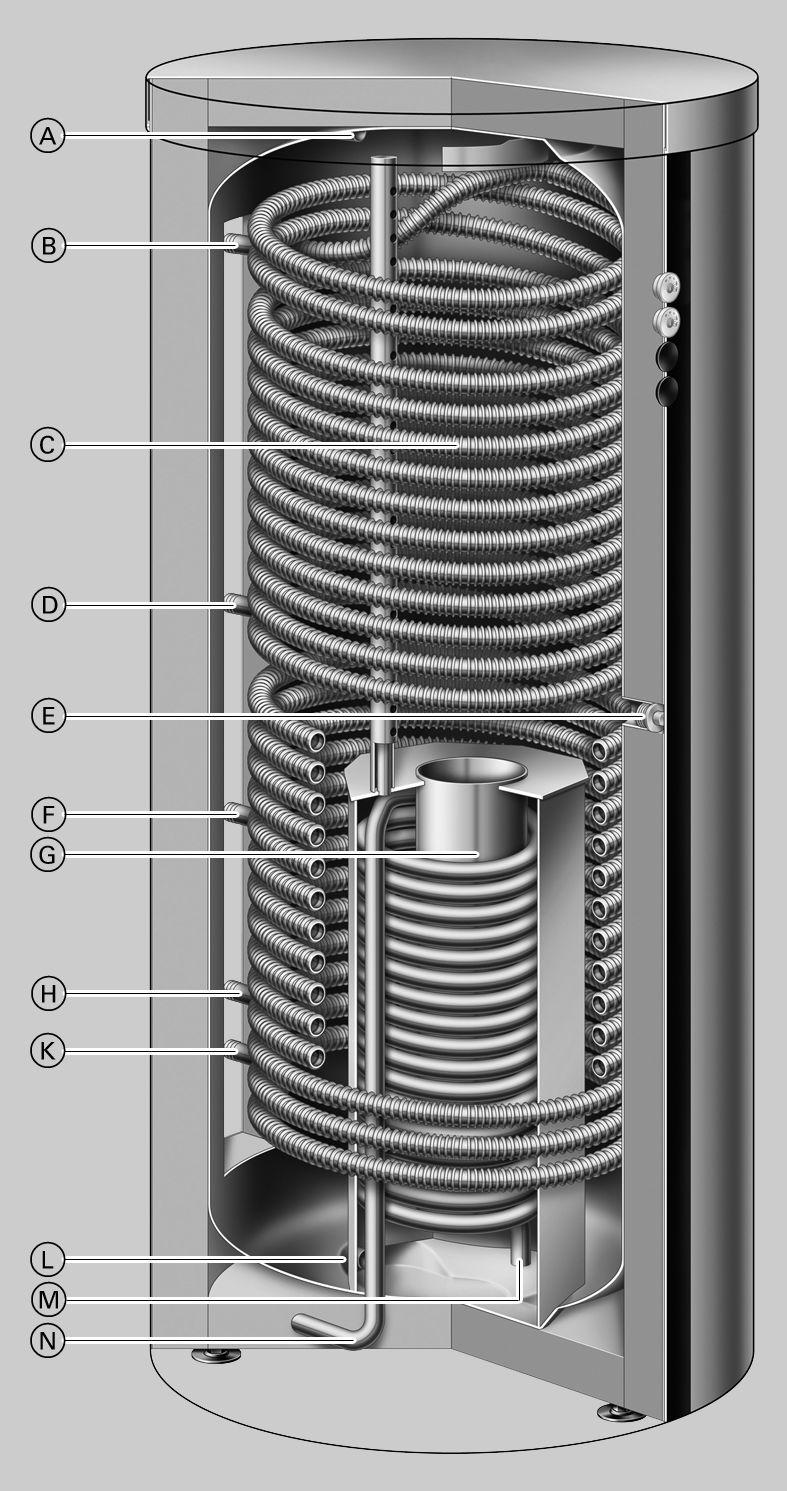

3 Podsumowanie zalet (ciąg dalszy) C Rura elastyczna wody użytkowej ze stali nierdzewnej D Zasilanie wodą grzewczą 2/powrót wody grzewczej 1 E Grzałka elektryczna EHE F Powrót wody grzewczej 2 G Warstwowy system ładowania H Powrót wody grzewczej 3 K Zimna woda użytkowa L Spust M Powrót wody grzewczej/spust instalacji solarnej N Zasilanie wodą grzewczą/odpowietrzanie instalacji solarnej Vitocell 360-M (typ SVSA) wielosystemowy podgrzewacz buforowy wody grzewczej z warstwowym systemem ładowania i zintegrowanym podgrzewem wody użytkowej A Zasilanie wodą grzewczą 1/odpowietrzanie B Ciepła woda użytkowa/cyrkulacja VITOCELL 340-M/360-M VIESMANN 3

4 Dane techniczne Vitocell 340-M/Vitocell 360-M Do magazynowania wody grzewczej i podgrzewu wody użytkowej w połączeniu z kolektorami słonecznymi, pompami ciepła i kotłami na paliwo stałe. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 110 C Temperatura wody na zasilaniu po stronie solarnej do 140 C Ciśnienie robocze po stronie wody grzewczej do 3 bar Ciśnienie robocze po stronie solarnej do 10 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar Pojemność podgrzewacza l Pojemność wody grzewczej l Pojemność wody użytkowej l Pojemność solarnego wymiennika ciepła l Nr rejestru DIN Vitocell 340-M 9W262-10MC/E Vitocell 360-M 9W263-10MC/E Wymiary Długość (7) z izolacją cieplną a mm bez izolacji cieplnej o mm Szerokość b mm Wysokość z izolacją cieplną c mm bez izolacji cieplnej mm Wymiar przechylenia bez izolacji cieplnej i nóżek regulacyjnych mm Masa Vitocell 340-M z izolacją cieplną kg bez izolacji cieplnej kg Masa Vitocell 360-M z izolacją cieplną kg bez izolacji cieplnej kg Przyłącza Zasilanie i powrót wody grzewczej R 1¼ 1¼ Zimna woda użytkowa, ciepła woda użytkowa R 1 1 Zasilanie i powrót wody grzewczej (solar) G 1 1 Spust R 1¼ 1¼ Solarny wymiennik ciepła Powierzchnia grzewcza m 2 1,8 2,1 Wymiennik ciepła wody użytkowej Powierzchnia grzewcza m 2 6,7 6,7 Ilość ciepła dyżurnego q BS przy różnicy temp. 45 K kwh/24 h 1,49 1,61 (parametr znormalizowany) Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l VIESMANN VITOCELL 340-M/360-M

5 Vitocell 340-M, typ SVKA TH TH k g l i Dane techniczne Vitocell 340-M/Vitocell 360-M (ciąg dalszy) HV1/EL CWU/Z ELH TH SPR1 HV2/HR1 SPR2/TH c b o m HR2 SPR2/TH HR3 ZWU f e d a n n HVs/ELs E h HRs HVs/HRs/ELs ELH SPR1-3 E Spust EL Odpowietrznik EL s Odpowietrznik solarnego wymiennika ciepła ELH Grzałka elektryczna (mufa Rp 1½) HR Powrót wody grzewczej HR s Powrót wody grzewczej z instalacji solarnej HV Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej ZWU Zimna woda użytkowa TH Zamocowanie czujnika termometru lub zamocowanie dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja (wkręcane przyłącze cyrkulacji, wyposażenie dodatkowe) Tabela wymiarów Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Długość bez izolacji cieplnej o mm VITOCELL 340-M/360-M VIESMANN 5

6 l i Dane techniczne Vitocell 340-M/Vitocell 360-M (ciąg dalszy) Vitocell 360-M, typ SVSA TH HV1/EL CWU/Z ELH TH SPR1 HV2/HR1 SPR2/TH c b o HR2 e d HVs/ELs m n n g SPR2/TH HR3 ZWU f a E h k HRs TH HVs/HRs/ELs ELH SPR1-3 E EL EL s ELH HR HR s HV Spust Odpowietrznik Odpowietrznik solarnego wymiennika ciepła Grzałka elektryczna (mufa Rp 1½) Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej ZWU Zimna woda użytkowa TH Zamocowanie czujnika termometru lub zamocowanie dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja (wkręcane przyłącze cyrkulacji, wyposażenie dodatkowe) Tabela wymiarów Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Długość bez izolacji cieplnej o mm Wydajność stała Wydajność stała kw przy podgrzewie wody użytkowej z 10 do 45 C i temperaturze wody grzewczej na zasilaniu l/h C przy podanym niżej przepływie wody grzewczej (pomiar przez HV 1 /HR 1 ) Przepływ wody grzewczej dla podanych wydajności stałych l/h Wydajność stała kw przy podgrzewie wody użytkowej z 10 do 60 C i temperaturze wody grzewczej na zasilaniu 70 C przy podanym niżej przepływie wody grzewczej (pomiar przez HV 1 /HR 1 ) l/h Przepływ wody grzewczej dla podanych wydajności stałych l/h Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. 6 VIESMANN VITOCELL 340-M/360-M

7 Dane techniczne Vitocell 340-M/Vitocell 360-M (ciąg dalszy) Współczynnik mocy N L Wg normy DIN Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K i temperatura wody grzewczej na zasilaniu 70 C. Współczynnik mocy N L w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Współczynnik N L 15 2,00 3, ,25 3, ,50 3, ,75 4, ,00 4,60 Wskazówka dotycząca współczynnika mocy Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T sp. Wytyczne T sp = 60 C 1,0 N L T sp = 55 C 0,75 N L T sp = 50 C 0,55 N L T sp = 45 C 0,3 N L Moc krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C i temperatura wody grzewczej na zasilaniu wyn. 70 C. Wydajność krótkotrwała (l/10 min) w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Wydajność krótkotrwała Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C i temperatura wody grzewczej na zasilaniu wyn. 70 C. Maks. pobierana ilość (l/min) w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Maks. ilość pobierana 15 19,0 23, ,0 23, ,0 24, ,0 26, ,0 28,0 Pobierana ilość wody Pojemność podgrzewacza podgrzana do 60 C. Bez dogrzewu. Ilość pobierana l/min Pobierana ilość wody Woda o t = 45 C (temperatura mieszana) 750 l l VITOCELL 340-M/360-M VIESMANN 7

8 Dane techniczne Vitocell 340-M/Vitocell 360-M (ciąg dalszy) Opory przepływu Opór przepływu w mbar ,8 0,6 0,5 0,4 0, Przepływ wody grzewczej [l/h] Opór przepływu po stronie wody grzewczej Strata ciśnienia [mbar] B A 2000 Średni przepływ po stronie solarnej Opór przepływu po stronie solarnej A Pojemność podgrzewacza 750 l B Pojemność podgrzewacza 950 l 8 VIESMANN VITOCELL 340-M/360-M

9 Dane techniczne Vitocell 340-M/Vitocell 360-M (ciąg dalszy) Strata ciśnienia [mbar] Przepływ wody użytkowej [l/h] 2000 Opór przepływu po stronie wody użytkowej 750/950 l Stan wysyłkowy Vitocell 340-M, typ SVKA Pojemność 750 i 950 litrów Wielosystemowy podgrzewacz buforowy wody grzewczej ze stali z wbudowaną wężownicą ze stali nierdzewnej do podgrzewu wody użytkowej. 3 przyspawane tuleje zanurzeniowe 2 termometry 2 uchwyty do dodatkowych czujników temperatury lub dodatkowych czujników Wkręcane nóżki regulacyjne Odpowietrzanie wężownicy solarnej Oddzielnie zapakowana izolacja cieplna Kolor izolacji cieplnej z powierzchnią z tworzywa sztucznego - vitosilber (srebrny) Vitocell 360-M, typ SVSA Pojemność 750 i 950 litrów Wielosystemowy podgrzewacz buforowy wody grzewczej ze stali z warstwowym systemem ładowania i z wbudowaną wężownicą ze stali nierdzewnej do podgrzewu wody użytkowej. 3 przyspawane tuleje zanurzeniowe 2 termometry 2 uchwyty do dodatkowych czujników temperatury lub dodatkowych czujników Wkręcane nóżki regulacyjne Odpowietrzanie wężownicy solarnej Oddzielnie zapakowana izolacja cieplna Kolor izolacji cieplnej z powierzchnią z tworzywa sztucznego - vitosilber (srebrny) VITOCELL 340-M/360-M VIESMANN 9

10 Wskazówki projektowe dot. Vitocell 340-M/360-M Przyłącze po stronie wody użytkowej Przyłącze wg DIN 1988 Vitocell 340-/360-M A Ciepła woda użytkowa B Przewód cyrkulacyjny C Pompa cyrkulacyjna D Sprężynowy zawór zwrotny, klapowy E Widoczny wylot przewodu wyrzutowego F Zawór bezpieczeństwa G Zawór odcinający H Zawór regulacyjny strumienia przepływu *1 (montaż zalecany) K Przyłącze manometru Obowiązek zamontowania zaworu bezpieczeństwa. L Zawór zwrotny M Spust N Zimna woda użytkowa O Filtr wody użytkowej *2 P Reduktor ciśnienia zgodny z normą DIN , wydanie grudzień 1988 r. R Zawór zwrotny S Przeponowe naczynie zbiorcze, przystosowane do wody użytkowej Zalecenie: Zawór bezpieczeństwa należy zamontować nad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. Temperatury wody na zasilaniu wodą grzewczą powyżej 110 C Przy takich warunkach eksploatacyjnych w podgrzewaczu należy zamontować zgodnie z normą DIN 4753 zabezpieczający ogranicznik temperatury o sprawdzonej konstrukcji, ograniczający temperaturę do 95 C. Gwarancja Gwarancja, jakiej udzielamy na eksploatację pojemnościowego podgrzewacza wody, zakłada, że podgrzewana woda posiada jakość wody użytkowej wg aktualnie obowiązującego rozporządzenia o wodzie użytkowej i że istniejące instalacje uzdatniania wody działają bezusterkowo. *1 Zalecany jest montaż i regulacja maks. przepływu wody zgodnie z 10-minutową wydajnością pojemnościowego podgrzewacza wody. *2 Wg normy DIN w przypadku instalacji z przewodami metalowymi należy zamontować filtr wody użytkowej. W przypadku przewodów z tworzywa sztucznego zalecamy także zgodnie z normą DIN 1988 montaż filtra wody użytkowej, aby uniknąć przedostawania się zanieczyszczeń do instalacji wody użytkowej. 10 VIESMANN VITOCELL 340-M/360-M

11 Wskazówki projektowe dot. Vitocell 340-M/360-M (ciąg dalszy) Powierzchnia przekazywania ciepła Odporna na korozję, zabezpieczona powierzchnia przekazywania ciepła (woda użytkowa/czynnik grzewczy), zgodna z wersją C wg normy DIN Grzałka elektryczna Grzałka wkręcana, pochodząca od innego producenta musi mieć odcinek niegrzejący o długości min. 100 mm. Wytyczne projektowe Dalsze wskazówki dotyczące planowania i projektowania patrz Wytyczne projektowe Vitosol i Wytyczne projektowe Vitoligno. Przykład instalacji z Vitocell 340-M G F E D B P O CWU C H RL VL VL VL RL AB A B M RL RL N A M RL K ZWU Zimna woda użytkowa CWU Ciepła woda użytkowa ZWU RL Powrót VL Zasilanie L VITOCELL 340-M/360-M VIESMANN 11

12 Wskazówki projektowe dot. Vitocell 340-M/360-M (ciąg dalszy) A Kocioł olejowy/gazowy B Obieg grzewczy C Vitocell 340-M D Regulacja systemu solarnego E Kolektor słoneczny F Czujnik temperatury kolektora G Odpowietrznik *3 H Rozdzielacz Solar-Divicon (stacja pomp) K Armatura do napełniania L Pompa ręczna do napełniania układu solarnego M Separator powietrza *4 N Czujnik temperatury w podgrzewaczu O Cyrkulacja P Punkty poboru Wyposażenie dodatkowe do Vitocell 340-M/360-M Armatura zabezpieczająca wg normy DIN bar: Nr katalog a6 bar: Nr katalog DN 20/R 1 Maks. moc ogrzewania: 150 kw Elementy składowe: Zawór odcinający Zawór zwrotny i króciec kontrolny Króciec przyłączeniowy manometru Przeponowy zawór bezpieczeństwa Wkręcane przyłącze cyrkulacji Nr katalog Do przyłączenia przewodu cyrkulacyjnego na przyłączu ciepłej wody użytkowej. WW WW Z CWU Ciepła woda użytkowa Z Cyrkulacja Regulator temperatury Nr katalog Z systemem termostatycznym. Z przyciskiem nastawczym na zewnątrz obudowy. Bez tulei zanurzeniowej W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann tuleja zanurzeniowa jest objęta zakresem dostawy. Z szyną do montażu na pojemnościowym podgrzewaczu wody lub na ścianie Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 41 wg EN *3 W najwyższym miejscu instalacji zamontować przynajmniej jeden odpowietrznik (automatyczny odpowietrznik z zaworem odcinającym lub odpowietrznik ręczny). *4 Separator powietrza należy zamontować w przewodzie zasilającym w dostępnym miejscu. 12 VIESMANN VITOCELL 340-M/360-M

13 Wyposażenie dodatkowe do Vitocell 340-M/360-M (ciąg dalszy) Zakres ustawień 30 do 60 C, Z możliwością przestawienia do 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Funkcja przełączająca przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR lub DIN TR Pompa obiegowa podgrzewacza Nr katalogowy Typ pompy UP VIRS 30/6-1 VI TOP-S 40/4 Napięcie V~ Pobór mocy W Przyłącze R 1 1¼ DN 40 Przewód przyłączeniowy m 4,7 4,7 4,7 do kotła grzewczego do 40 kw od 40 do 70 kw powyżej 70 kw B A Nr katalog i Wys. tłoczenia w m 2 C Natężenie przepływu w m³/h A Nr katalog B Nr katalog C Nr katalog Nr katalog VITOCELL 340-M/360-M VIESMANN 13

14 Wyposażenie dodatkowe do Vitocell 340-M/360-M (ciąg dalszy) Grzałka elektryczna EHE Rodzaj prądu i napięcie znamionowe 3/N/PE 400 V/ Klasa ochrony: IP Hz Zakres wydajności maks. 6 kw maks. 12 kw Pobór znamionowy, podgrzew normalny/ kw szybki Znamionowe natężenie prądu A 8,7 8,7 8,7 17,4 17,4 17,4 Czas podgrzewu z 10 na 60 C 750 l h ,4 5,0 2,5 1,7 950 l h 12,6 6,3 4,3 6,3 3,2 2,1 Wielosystemowy podgrzewacz buforowy wody grzewczej z podgrzewem wody użytkowej i z grzałką elektryczną EHE Vitocell 340-M 360-M Pojemność podgrzewacza (całkowita) l Pojemność podgrzewacza (woda grzewcza/użytkowa/układ solarny) l 708/30/12 906/30/14 708/30/12 906/30/14 Pojemność możliwa do podgrzania za pomocą grzałki elektrycznej l Wymiary Szerokość b (z grzałką elektryczną EHE) mm Minimalny odstęp od ściany do montażu grzałki 2/4/6 kw mm elektrycznej EHE 4/8/12 kw mm Masa Vitocell 340-/360-M z izolacją cieplną kg Grzałka elektryczna EHE 2/4/6 kw kg /8/12 kw kg b b Vitocell 340-M z grzałką elektryczną EHE Vitocell 360-M z grzałką elektryczną EHE b: szerokość z grzałką elektryczną EHE b: szerokość z grzałką elektryczną EHE Termometr Nr katalog Do zabudowy w izolacji cieplnej w przypadku podgrzewaczy o pojemności 750 i 950 litrów. Wskazówka Do odczytu profilu temperatury do podgrzewacza można wbudować do 2 termometrów (np. w połączeniu z kotłami na paliwo stałe). 14 VIESMANN VITOCELL 340-M/360-M
