1 Instytut Badawczy Materiałów Budowlanych Sp. z o.o. Optymalny dobór wyrobów budowlanych do inwestycji

2 Plan prezentacji Specyfikacja Techniczna Wykonania i Odbioru Robót. Dokumentacja towarzysząca wyrobowi budowlanemu (zgodnie z obowiązującym prawem). Optymalny dobór wyrobów budowlanych do inwestycji. Optymalny dobór Wykonawców do inwestycji? Obory, 25 marca 2011 r.

3 Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych (STWiORB)

4 S T W i O R B STWiORB - Dz. U nr 202 poz. 2072: Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnoużytkowego

5 S T W i O R B 12. Specyfikacje techniczne wykonania i odbioru robót budowlanych stanowią opracowania zawierające w szczególności zbiory wymagań, które są niezbędne do określenia standardu i jakości wykonania robót, w zakresie sposobu wykonania robót budowlanych, właściwości wyrobów budowlanych oraz oceny prawidłowości wykonania poszczególnych robót Specyfikacje techniczne wykonania i odbioru robót budowlanych, w zależności od stopnia skomplikowania robót budowlanych, składają się ze specyfikacji technicznych wykonania i odbioru robót podstawowych, rodzajów robót według przyjętej systematyki lub grup robót.

6 S T W i O R B STWiORB w rzeczywistości na budowie jest najwyższym prawem Ingerencja w STWiORB jest bardzo trudna (po przetargu) lub wręcz niemożliwa. Nie ma jednego, spójnego STWiORB dla Polski Z tego powodu: Bardzo trudne jest wprowadzanie nowych technologii Pojawiają się w STWiORBach błędy powielane w późniejszych kopiach np. nieaktualne normy, błędne rozwiązania technologiczne etc. STWiORB nie nadąża za zmianami w normach. Wykonawcy doszukują się w STWiORB dziur, które wykorzystują. Wykonawcy nie wiedzą czego mają się spodziewać w kolejnych STWiORB. Inwestorzy nie wiedzą na co położyć nacisk.

7 S T W i O R B Rodzaje STWiORB : Oficjalne STWiORB GDDKiA STWiORB GDDKiA dla każdego projektu / województwa Wzorcowe Dokumenty Kontraktowe (WDK) dla systemów Projektuj i buduj i Utrzymaj standard Kontraktowe-WWK-dla-systemu-Projektuj-i-buduj STWiORB dla województw, powiatów, gmin. STWiORB dla prywatnych inwestorów

8 S T W i O R B Dokumenty zawierają różną zawartość merytoryczną a co za tym idzie i różną jakość techniczną. Dokumenty często ulegają lokalnym lobbystom lub wpływom. Stare przysłowie: w mętnej wodzie ryba dobrze bierze. Dokumenty czasem są niezgodne z prawem UE i bardzo trudna jest droga odwoławcza. Dokumenty przywołują nieaktualne normy zarówno badawcze jak i podstawowe. Normy PN EN są normami klasyfikacyjnymi. Dokumenty są skrzyżowaniem różnych norm badawczych.

9 S T W i O R B Zagrożenia płynące z różnej jakości STWiORB: Ryzyko oszustw najpopularniejsze daj mi CE i DWU zaakceptuję materiał a potem kupię taniej Ryzyko reklamacji niewłaściwie przyjęte zamówienie i problemy ze specyfikacją np. lotnisko Modlin. Brak możliwości stabilnej produkcji. Wzajemnie wykluczające się parametry dla produktów składowych.

10 Dokumentacja towarzysząca wyrobowi budowlanemu (zgodnie z obowiązującym prawem).

11 Dokumentacja towarzysząca wyrobowi budowlanemu Jak funkcjonuje europejski system Zarządzania Jakością? Informacja co wyprodukowałem Ufam! Kupuję i wbudowuję! Informuję co zrobiłem! Ufam! I Sprawdzam! Określa kryteria odbioru i sprawdza całość Obory, 25 marca 2011 r.

12 Dokumentacja towarzysząca wyrobowi budowlanemu Jak funkcjonuje polski system Zarządzania Jakością? Informacja co powinienem wyprodukować! Nie ufam! Kupuję i wbudowuję! Informuję co powinienem zrobić! Nie ufam! Sprawdzam! I ja mam zawsze rację! Nie określam kryteriów odbioru i sprawdzam

13 Dokumentacja towarzysząca wyrobowi budowlanemu Jak funkcjonuje polski system Zarządzania Jakością? Informacja co powinienem wyprodukować! Nie ufam! Kupuję i wbudowuję! Informuję co powinienem zrobić! Nie określam kryteriów odbioru i nie sprawdzam

14 Dokumentacja towarzysząca wyrobowi budowlanemu Każdy wyrób budowlany wprowadzony do obrotu powinien być bezpieczny dla użytkownika. Regulacje, w tym zakresie, znajdują się w ROZPORZĄDZENIE PARLAMENTU EUROPEJSKIEGO I RADY (UE) NR 305/2011 z dnia 9 marca 2011 r (tzw.: CPR 305) Sprowadza się to do: Deklaracji Właściwości Użytkowych (DWU) Znakowanie znakiem CE Nie określam kryteriów odbioru i nie sprawdzam

15 Optymalny dobór materiałów do inwestycji.

16 Optymalny dobór wyrobów budowlanych do inwestycji. Optymalny dobór materiałów do inwestycji: Pytanie 1: Jaki rodzaj inwestycji? Pytanie 2: Do jakiego zastosowania materiał chciałbym dobrać?. Pytanie 3: Dlaczego mam wybierać materiały jako Inwestor?. Pytanie 4: Na kim spoczywa odpowiedzialność za optymalny dobór wyrobów budowlanych?

17 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki mineralno asfaltowe (mma) - ASFALT: Asfalt istotny, najdroższy składnik mma: Asfalty drogowe Asfalty modyfikowane Asfalty wysokomodyfikowane Nie ma wyboru producentów asfaltu. Należy zwrócić uwagę czy na pewno użyto odpowiedniego rodzaju asfaltu do odpowiedniej warstwy/wymagań nawierzchni. Należy zwrócić uwagę w STWiORB kiedy następuje modyfikacja. Właściwe opisane wymagania wobec asfaltów znajdują się we Wzorcowej Specyfikacji Technicznej dla SMA JENA 16 (wybór i sugestia)

18 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki mineralno asfaltowe (mma) - KRUSZYWA: Kuszywa istotny składnik mma, którego % najwięcej występuje w mma: Olbrzymi wybór kruszyw na rynku. Wymagania w stosunku do kruszyw rosną wraz z obciążeniem ruchem, wymaganiami bezpieczeństwa a także działaniem czynników atmosferycznych. Każda warstwa nawierzchni ma swoje specyficzne wymagania. SMA Jena 16 przykładowe wymagania dla kruszyw

19 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki mineralno asfaltowe (mma) - KRUSZYWA: Subiektywnie istotne cechy: Wskaźnik kształtu SI / Wskaźnik płaskości FI Procentowa zawartość ziaren przekruszonych Odporność kruszywa na rozdrabnianie LA Mrozoodporność F Mrozoodporność w soli (1%) F NaCl (7%) Nie ma właściwego, jednego badania kontrolnego dla kruszyw Zakładowa Kontrola Produkcji określająca częstość badań UŻYCIE KRUSZYW LOKALNYCH MA SWOJE ZALETY I WADY!

20 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki mineralno asfaltowe (mma) Stabilizator do SMA włókna celulozowe VIATOP PREMIUM: Subiektywnie istotne cechy: Stabilna jakość produktu Wieloletnie doświadczenie w używaniu VIATOP PREMIUM Rzetelny i pewny dostawca.

21 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki mineralno asfaltowe (mma) mieszanka mineralno asfaltowa: Subiektywnie istotne cechy: Odporność na działanie wody (która procedura?) Odporność na deformacje trwałe (koleinowanie) Parametry bezpieczeństwa: Szorstkość Mikro i makrotekstura mma Równość nawierzchni Ważne jest wykonanie warstwy mma! Ważna jest uczciwość w doborze materiałów (badania kontrolne: ekstrakcja). Ważna jest ciężar właściwy kruszywa i w efekcie mma. Zastosowanie destruktu asfaltowego.

22 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki betonowe i beton - CEMENT: Cement istotny, najdroższy składnik betonu Mamy 5 producentów cementu. Należy zwrócić uwagę czy na pewno użyto odpowiedniego rodzaju cementu do odpowiedniego zastosowania (ilość popiołu, szybkość przyrostu wytrzymałości). Należy zwrócić uwagę również jaka jest pora roku. Istnieją badania wytrzymałości cementu.

23 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki betonowe i beton - Kruszywa: Subiektywnie istotne cechy: Wskaźnik kształtu SI / Wskaźnik płaskości FI Procentowa zawartość ziaren przekruszonych Odporność kruszywa na rozdrabnianie LA Mrozoodporność F Mrozoodporność w soli (1%) F NaCl (7%) Nie ma właściwego, jednego badania kontrolnego dla kruszyw Reaktywność alkaiczna. Zawartość ziaren słabych. Zakładowa Kontrola Produkcji określająca częstość badań UŻYCIE KRUSZYW LOKALNYCH MA SWOJE ZALETY I WADY!

24 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki betonowe i beton mieszanki betonowe i beton: Jakość wykonanego betonu. Jakość transportu betonu. Jakość wbudowania i pielęgnacji betonu. Zakładowa Kontrola Produkcji określająca częstość badań

25 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki niezwiązane do podbudów zasadniczych: Norma PN B 06102:1997 Drogi samochodowe. Podbudowy z kruszyw stabilizowanych mechanicznie norma obowiązuje ale zawiera nieobowiązujące badania!. Normy obowiązujące to: PN EN A1:2010 Kruszywa do niezwiązanych i związanych hydraulicznie materiałów stosowanych w obiektach budowlanych i budownictwie drogowym PN EN 13285:2010 Mieszanki niezwiązane - Specyfikacja Efektem są wymagania techniczne WT 4:2010 GDDKiA

26 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki niezwiązane do podbudów zasadniczych:

27 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki niezwiązane do podbudów zasadniczych:

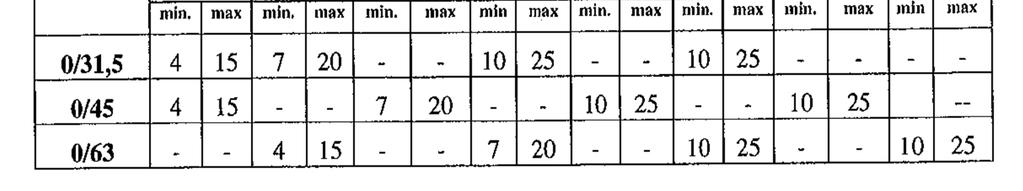

28 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki niezwiązane do podbudów zasadniczych:

29 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki niezwiązane do podbudów zasadniczych:

30 Mieszanki niezwiązane do podbudów zasadniczych: Optymalny dobór wyrobów budowlanych do inwestycji.

31 Optymalny dobór Wykonawców do inwestycji?

32 Optymalny dobór Wykonawców do inwestycji? Podsumowanie UCZCIWOŚĆ WSZYSTKICH UCZETNIKÓW PROCESU BUDOWLANEGO.

33 Optymalny dobór Wykonawców do inwestycji? Podsumowanie Zatrudnienie odpowiednich Projektantów, Inżynierów Nadzoru, Wykonawców i Dostawców. Odpowiednie STWiORB czego przykładem mogą być WST na SMA JENA 16 napisane i udoskonalane przez fachowców i praktyków. Ustawienie odpowiednich systemów kontrolnych ZKP, Kontrola wykonania przez Inżyniera Nadzoru. Stały rozwój techniczny i otwartość na nowe rozwiązania. Jedna STWiORB dla całej Polski

34 Dziękuję za uwagę!
