Zawory kulowe JIP do wcinki na gorąco
|
|
- Iwona Malinowska
- 5 lat temu
- Przeglądów:
Transkrypt

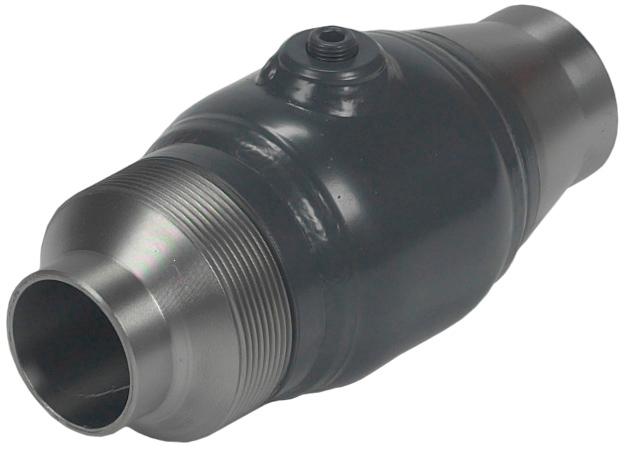

1 Opis Zawory kulowe Danfoss JIP do wcinki na gorąco są przeznaczone do rozszerzeń sieci cieplnych, a także innych zamkniętych obiegów wody, w których woda jest poddawana specjalnej obróbce w celu zabezpieczenia rur przed wewnętrzną korozją. Instalację można przeprowadzić przy użyciu specjalnego zestawu narzędzi podczas pełnej eksploatacji układu, co umożliwia zmini malizowanie niedogodności dla użytkowników końcowych oraz pozwala zaoszczędzić czas i pieniądze. Zawory mają całkowicie spawany korpus i tym samym odpowiadają wszystkim wymaganiom stawianym zaworom stosowanym w sieciach cieplnych oraz instalacjach chłodzenia. Zapewniają przy tym wysoki poziom bezpieczeństwa. Zawory te nadają się idealnie do montażu w instalacjach podziemnych dzięki: Energooszczędności: zawory o optymalnym przepływie charakteryzuje najwyższa wartość kv na rynku i najniższy koszt zużycia energii przez pompę. Długiej żywotności i optymalnej szczelności dzięki odpowiedniej konstrukcji i właściwemu doborowi materiałów uszczelnienia kuli i trzpienia (PTFE wzbogacony węglem). Bezobsługowości. Dane podstawowe: DN PN 25/40 Temperatura: C Czynnik: Woda obiegowa/wodny roztwór glikolu do 50% Minimalna temperatura magazynowania i transportu: -40 C Zatwierdzenia i normy: Kontrola końcowa 100%. Każdy bez wyjątku zawór poddawany jest próbie szczelności i ciśnienia, kontroli wymiarów oraz próbie działania, zgodnie ze stosowną normą (EN 122 część 1 P10-P11-P12 oraz część 2 F20). Dyrektywa ciśnieniowa 2014/8/EU-H1 Firma Danfoss A/S posiada certyfikat zgodności z normą ISO Ponadto posiada certyfikaty zgodności z normami ISO oraz OHSAS Ważne informacje Należy przestrzegać niemieckiej dyrektywy AGFW FW 432 oraz uwzględnić najnowszą wersję. Dyrektywa zawiera: Betriebliche Mindestanforderungen an die Erstellung eines Rohr-abzweiges an in Betrieb befindlichen Fernwärme-leitungen (minimalne wymagania w zakresie instrukcji roboczych podczas podłączania odgałęzień do rurociągów sieci cieplnej metodą wcinki na gorąco). Danfoss VD.KD.R2.49 1
2 Zamawianie Zawory do wcinki na gorąco JIP-WW do wspawania DN mm PN bar Średnica piły otworowej mm Ø15 Ø24 Ø24 Ø40 Ø40 Ø48 Ø5 Ø79 05N010 05N N011 05N N012 05N N013 05N0141 Skrzynka z adapterami. 05N N N1004 Główne elementy urządzenia do wcinki na gorąco 1. Jr. Elektryczny zespół napędowy 2. Jr. Prowadnica 3. Jr. Przedłużenie prowadnicy 4. Jr. Uchwyt regulacyjny 5. Jr. Korpus. Jr. Wałek podstawowy 7. Jr. Przedłużenie wałka 8. Jr. Uchwyt 9. Jr. Piła otworowa 10. Jr. Wiertło prowadzące (nawiertak) 11. Jr. Manometr 12. Jr. Zawór spustowy kontrolujący 13. Zawór kulowy do wcinki na gorąco. D D PRZEKRÓJ D-D 2 VD.KD.R2.49 Danfoss
3 Zestaw narzędziowy do wcinki na gorąco Zawory kulowe DNs Stary zestaw narzędziowy do wcinki na gorąco Nowy zestaw narzędziowy do wcinki na gorąco Urządzenie do wycinki na gorąco Danfoss pełen zakres DN N1000 Urządzenie do wycinki na gorąco Danfoss z adapterem pełen zakres DN Urządzenie do wycinki na gorąco Danfoss z adapterem zakres DN20-50 Urządzenie do wycinki na gorąco Danfoss z adapterem zakres DN ) Stare zestawy narzędziowe nie były wyposażone w maszynę METABO 05N8310 1) + 05N8312 1) 05N8310 1) 05N8312 1) 05N N N N N N1004 Części zamienne zestawu narzędziowego do wcinki na gorąco Wiertła, piły otworowe oraz adaptery Rysunek Rozmiar zaworu Średnica piły otworowej Wiertło z piłą otworową DN 20 Ø15 nieużywany DN 25/32 Ø24 05N8012 DN 40/50 Ø40 05N8013 DN 5 Ø48 05N8093 DN 80 Ø5 05N8014 DN 100 Ø79 05N8097 JIP-HTT Zestaw narzędzi JR RL 05N100 JIP-HTT Zestaw uszczelnień JR RL (dla maszyny) 05N1007 JIP-HTT Zestaw uszczelnień dla adapterów DN N1020 JIP-HTT Skrzynka z akcesoriami JR RL 05N1008 JIP-HTT 5 szt. wiertło prowadzące (nawiertak) Jr standardowe (120 mm) 05N1009 JIP-HTT 5 szt. wiertło prowadzące (nawiertak) Jr krótkie (90 mm) 05N1010 Danfoss VD.KD.R2.49 3
4 Zestaw narzędziowy i jego elementy 1. Prowadnica DN40 2. Prowadnica DN25 3. Zestaw kluczy imbusowych 2,5-10 mm 4. Adapter DN20 5. Klucz imbusowy 14 mm. Adapter DN32 7. Klucz imbusowy 10 mm 8. Klucz imbusowy 7 mm 9. Klucz imbusowy 5 mm 10. Klucz imbusowy 4 mm 11. Zapasowy zestaw uszczelek 12. Wiertło prowadzące (nawiertak) MH standardowe (120 mm) 13. Wiertło prowadzące (nawiertak) MH krótkie (90 mm) 14. Adapter DN Piła otworowa HSS mm 1. Śrubokręt mm 17. Adaptery DN Adaptery DN Adaptery DN N1002 JIP-HTT Skrzynka adapterów DN Zestaw narzędziowy i jego elementy 1. Napęd elektryczny Jr. kompl. 2. Urządzenie podające Jr, kompl. 3. Jr. Kompletny korpus 4. Wałek wiertła 350/475 mm 5. Wałek przedłużający 180 mm. Przedłużenie 90 mm 7. Wałek specjalny DN20 8. Zestaw monitorowania ciśnienia 40 barów 9. Pasta do cięcia 10. Smar uszczelniający 11. Klucz 12. Skrzynka z akcesoriami Jr. Śruba do mocowania przekładni Gniazdo do przedłużania wałka Uchwyt do pił otworowych < 30 mm Uchwyt do pił otworowych > 30 mm Magnes dla JR./B30 Klucz imbusowy 3 mm Klucz imbusowy 4 mm Klucz imbusowy 5 mm Sworzeń otwierania wałka Jr/ B Wąż upustowy ciśnienia 14. Klucz do rur N1000 JIP-HTT JR Zestaw narzędziowy DN VD.KD.R2.49 Danfoss
5 Zestaw narzędziowy i jego elementy 1. Adapter DN20 2. Prowadnica DN25 3. Adapter DN32 4. Prowadnica DN40 5. Adapter DN50. Piły otworowe DN20-DN50 7. Śrubokręt mm 8. Zapasowy zestaw uszczelek 9. Wiertła prowadzące (nawiertaki) Jr-HM standardowe oraz krótkie 10. Zestaw kluczy imbusowych 2,5-10 mm N1003 JIP-HTT Skrzynka adapterów DN20-50 Zestaw narzędziowy i jego elementy 1. Adapter DN5 2. Adapter DN80 3. Adapter DN Piły otworowe DN5-DN Zapasowy zestaw uszczelek. Klucz imbusowy 14 mm 7. Zestaw kluczy imbusowych 2,5-10 mm 8. Śrubokręt mm 9. Wiertła prowadzące (nawiertaki) Jr-HM standardowe oraz krótkie N1004 JIP-HTT Skrzynka adapterów DN5-100 Danfoss VD.KD.R2.49 5
6 Dane techniczne DN mm PN bar Zakres temp. C Czynnik Woda obiegowa/wodny roztwór glikolu do 50% Materiał Obudowa (korpus zaworu) Spawalna stal miękka * np. P235GH/nr mat (~ St 37.0) Końcówki do spawania Spawalna stal miękka * np. P235GH/nr mat (~ St 37.0) Trzpień zaworu Kula Stal nierdzewna*, np. X5CrNi18-10 (EN 10088)/nr mat (~ AISI 304) Pierścienie gniazda PTFE wzbogacona węglem Uszczelnienia trzpienia EPDM ΔP (bar) 1,0000 0,5000 DN ,1000 0,0500 0,0100 0,0050 0,0010 0,0005 0,0001 JiP RB 0,1 0, m/s Spadek ciśnienia/prędkość VD.KD.R2.49 Danfoss
7 Dane techniczne (ciąg dalszy) ΔP (bar) 1,0000 0,5000 0,1000 0,0500 0,0100 DN15 DN20 DN25 DN32 DN40 DN50 DN5 DN80 DN100 0,0050 0,0010 0,0005 0,0001 JiP RB m 3 /h Spadek ciśnienia/przepływ Bar M Pa 40 4,0 35 3,5 30 3,0 DN ,5 20 2,0 15 1,5 DN ,0 5 0,5 Woda (zakres pracy) Para wodna C Ciśnienie/temperatura Danfoss VD.KD.R2.49 7
8 Wymiary JIP do wcinki na gorąco Korek imbusowy T ød ø ø DN ØA ØB ØD* T L H mm Korek pod klucz Operowanie zaworem Średnica piły otworowej 20 42,4 24,0 15 2, Klucz imbusowy 5 mm Śrubokręt płaski Ø15 0, 25 0,3 33,7 25 2, Klucz imbusowy 7 mm Klucz imbusowy 10 mm Ø24 1,3 32 0,3 42,4 25 2, Klucz imbusowy 7 mm Klucz imbusowy 10 mm Ø24 1, ,9 48,3 40 2, Klucz imbusowy 7 mm Klucz imbusowy 10 mm Ø40 3, ,9 0,3 40 3, Klucz imbusowy 7 mm Klucz imbusowy 10 mm Ø40 3, ,3 7,1 50 3, Klucz imbusowy 10 mm Klucz imbusowy 14 mm Ø48 5, ,0 88,9 5 3, Klucz imbusowy 10 mm Klucz imbusowy 14 mm Ø5, ,0 114,3 80 3, Klucz imbusowy 10 mm Klucz imbusowy 14 mm Ø79 11,3 ØD* wewnętrzna średnica nominalna Masa (kg) 8 VD.KD.R2.49 Danfoss DHS-SRMT/SI
