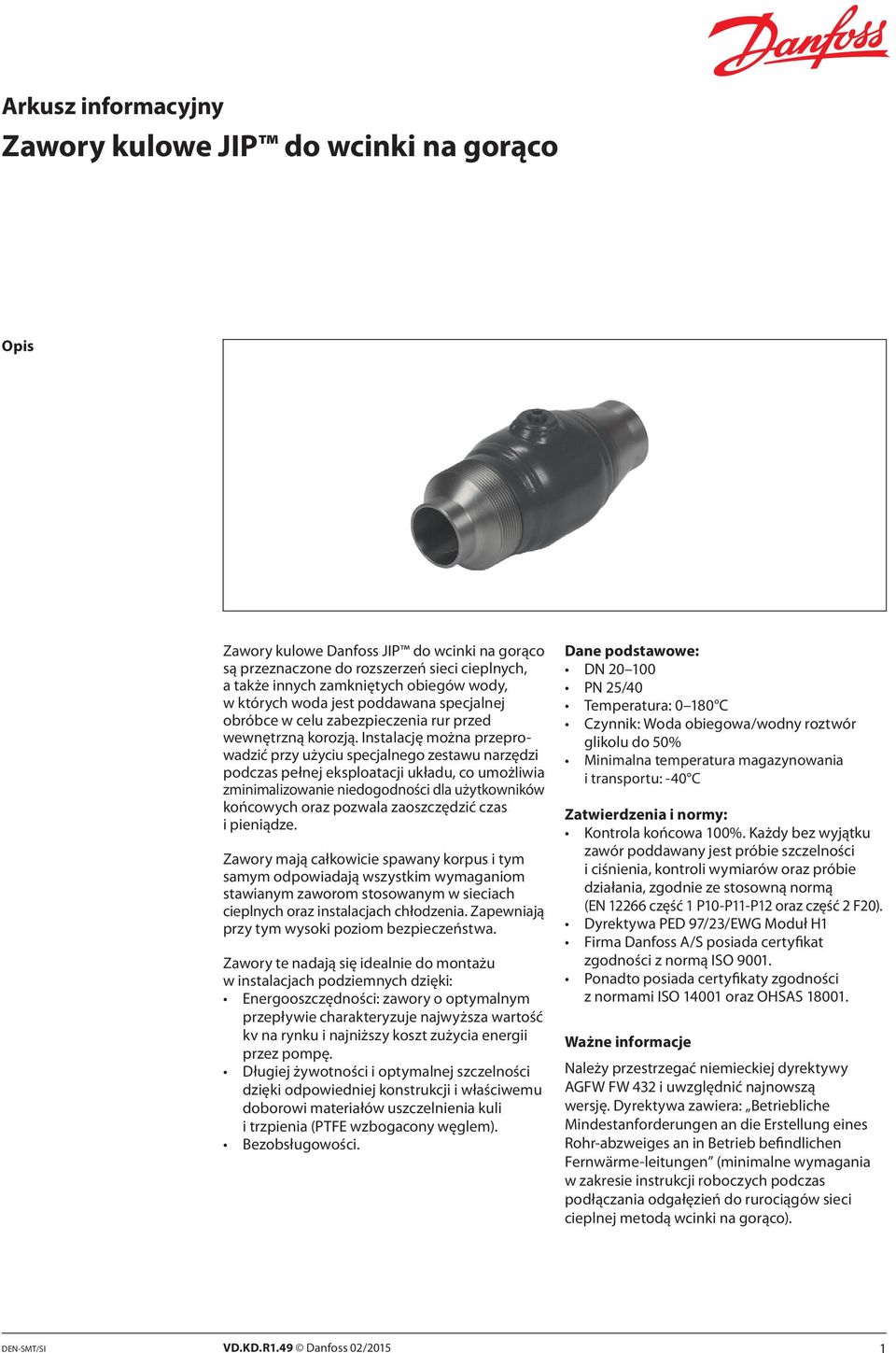

1 Opis Zawory kulowe Danfoss JIP do wcinki na gorąco są przeznaczone do rozszerzeń sieci cieplnych, a także innych zamkniętych obiegów wody, w których woda jest poddawana specjalnej obróbce w celu zabezpieczenia rur przed wewnętrzną korozją. Instalację można przeprowadzić przy użyciu specjalnego zestawu narzędzi podczas pełnej eksploatacji układu, co umożliwia zmini malizowanie niedogodności dla użytkowników końcowych oraz pozwala zaoszczędzić czas i pieniądze. Zawory mają całkowicie spawany korpus i tym samym odpowiadają wszystkim wymaganiom stawianym zaworom stosowanym w sieciach cieplnych oraz instalacjach chłodzenia. Zapewniają przy tym wysoki poziom bezpieczeństwa. Zawory te nadają się idealnie do montażu w instalacjach podziemnych dzięki: Energooszczędności: zawory o optymalnym przepływie charakteryzuje najwyższa wartość kv na rynku i najniższy koszt zużycia energii przez pompę. Długiej żywotności i optymalnej szczelności dzięki odpowiedniej konstrukcji i właściwemu doborowi materiałów uszczelnienia kuli i trzpienia (PTFE wzbogacony węglem). Bezobsługowości. Dane podstawowe: DN PN 25/40 Temperatura: C Czynnik: Woda obiegowa/wodny roztwór glikolu do 50% Minimalna temperatura magazynowania i transportu: -40 C Zatwierdzenia i normy: Kontrola końcowa 100%. Każdy bez wyjątku zawór poddawany jest próbie szczelności i ciśnienia, kontroli wymiarów oraz próbie działania, zgodnie ze stosowną normą (EN część 1 P10-P11-P12 oraz część 2 F20). Dyrektywa PED 97/23/EWG Moduł H1 Firma Danfoss A/S posiada certyfikat zgodności z normą ISO Ponadto posiada certyfikaty zgodności z normami ISO oraz OHSAS Ważne informacje Należy przestrzegać niemieckiej dyrektywy AGFW FW 432 i uwzględnić najnowszą wersję. Dyrektywa zawiera: Betriebliche Mindestanforderungen an die Erstellung eines Rohr-abzweiges an in Betrieb befindlichen Fernwärme-leitungen (minimalne wymagania w zakresie instrukcji roboczych podczas podłączania odgałęzień do rurociągów sieci cieplnej metodą wcinki na gorąco). DEN-SMT/SI VD.KD.R1.49 Danfoss 02/2015 1

2 Zamawianie Zawory do wcinki na gorąco JIP-WW do wspawania Zawory do wcinki na gorąco typ 1 DN mm PN mm Ø15 Ø24 Ø24 Ø40 Ø40 Ø48 Ø65 Ø79 Nr kat. 065N N N N N N N N0141 Zawory do wcinki na gorąco typ 2 DN mm PN 25 mm Ø19 Ø19 Ø32 Ø40 Nr kat. 065N N N N0225 Główne elementy urządzenia do wcinki na gorąco 1. Uchwyt do narzędzia centrującego nacisk 2. Klucz redukcyjny 1:7 3. Trzpień do wiertarki 4. Wiertarka (nie wchodzi w skład zestawu) 5. Wąż do wody 6. Złączka wkrętna 7. Narzędzie do wcinki na gorąco 8. Wiertło 9. Narzędzie centrujące nacisk 10. Uchwyt adaptera 11. Piła otworowa 12. Nawiertak 13. Zawór do wcinki na gorąco 14. Klucz imbusowy 15. Adapter do wcinki na gorąco 2 VD.KD.R1.49 Danfoss 02/2015 DEN-SMT/SI

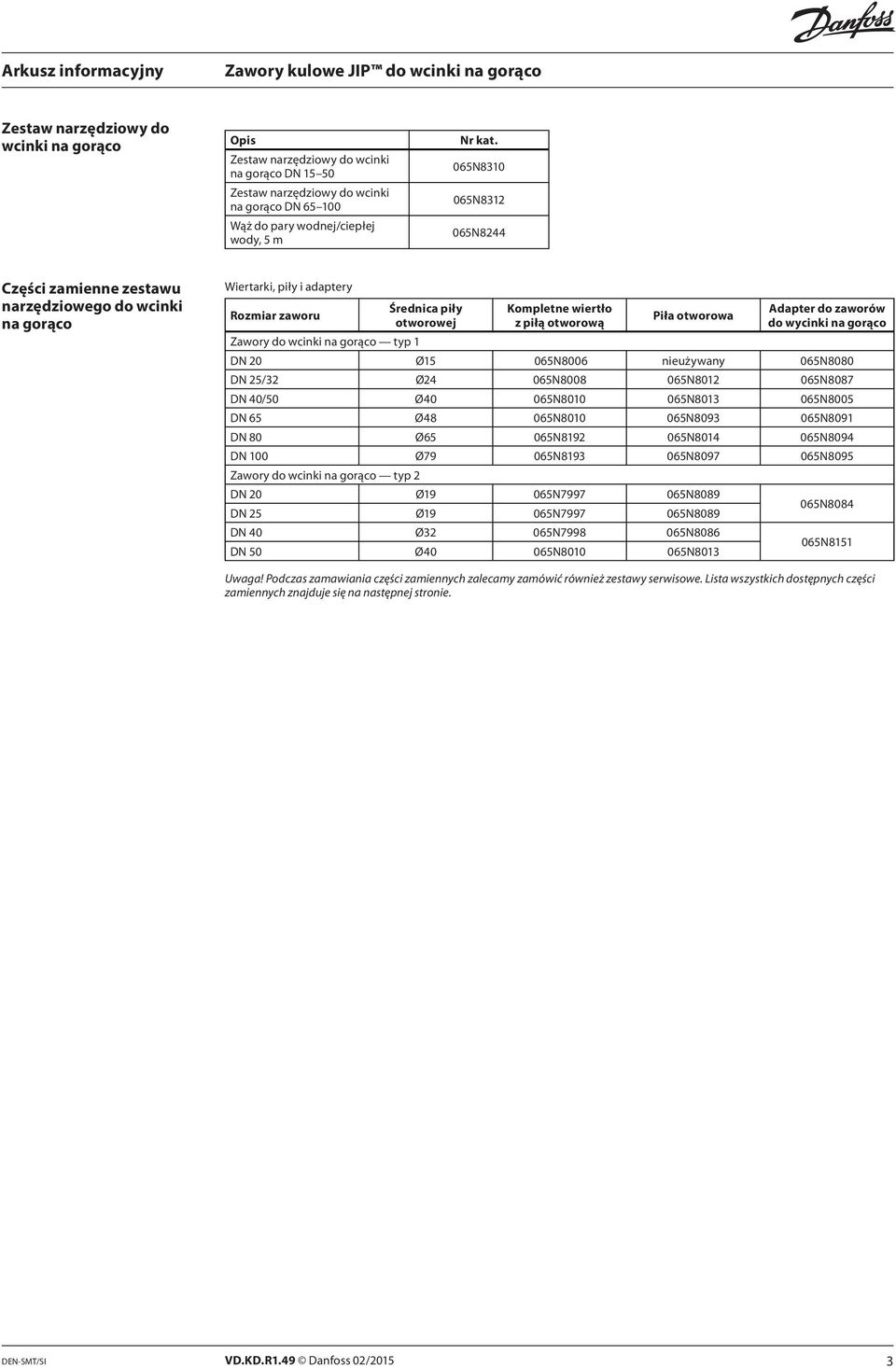

3 Zestaw narzędziowy do wcinki na gorąco Opis Zestaw narzędziowy do wcinki na gorąco DN Zestaw narzędziowy do wcinki na gorąco DN Wąż do pary wodnej/ciepłej wody, 5 m Nr kat. 065N N N8244 Części zamienne zestawu narzędziowego do wcinki na gorąco Wiertarki, piły i adaptery Rozmiar zaworu Zawory do wcinki na gorąco typ 1 Kompletne wiertło z piłą otworową Piła otworowa Adapter do zaworów do wycinki na gorąco DN 20 Ø15 065N8006 nieużywany 065N8080 DN 25/32 Ø24 065N N N8087 DN 40/50 Ø40 065N N N8005 DN 65 Ø48 065N N N8091 DN 80 Ø65 065N N N8094 DN 100 Ø79 065N N N8095 Zawory do wcinki na gorąco typ 2 DN 20 Ø19 065N N8089 DN 25 Ø19 065N N N8084 DN 40 Ø32 065N N8086 DN 50 Ø40 065N N N8151 Uwaga! Podczas zamawiania części zamiennych zalecamy zamówić również zestawy serwisowe. Lista wszystkich dostępnych części zamiennych znajduje się na następnej stronie. DEN-SMT/SI VD.KD.R1.49 Danfoss 02/2015 3

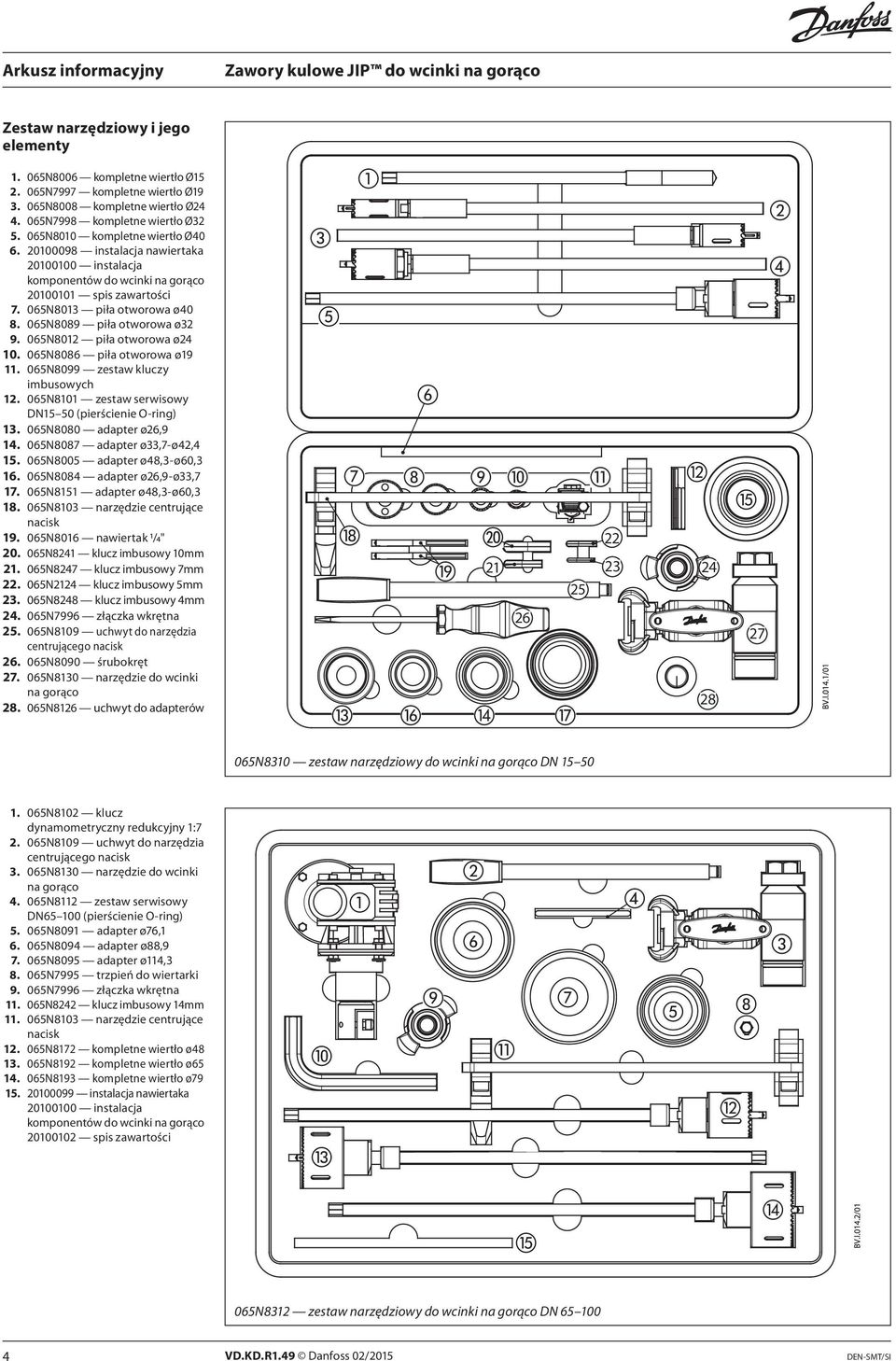

4 Zestaw narzędziowy i jego elementy N8006 kompletne wiertło Ø N7997 kompletne wiertło Ø N8008 kompletne wiertło Ø N7998 kompletne wiertło Ø N8010 kompletne wiertło Ø instalacja nawiertaka instalacja komponentów do wcinki na gorąco spis zawartości N8013 piła otworowa ø N8089 piła otworowa ø N8012 piła otworowa ø N8086 piła otworowa ø N8099 zestaw kluczy imbusowych N8101 zestaw serwisowy DN15 50 (pierścienie O-ring) N8080 adapter ø26, N8087 adapter ø33,7-ø42, N8005 adapter ø48,3-ø60, N8084 adapter ø26,9-ø33, N8151 adapter ø48,3-ø60, N8103 narzędzie centrujące nacisk N8016 nawiertak 1/4" N8241 klucz imbusowy 10mm N8247 klucz imbusowy 7mm N2124 klucz imbusowy 5mm N8248 klucz imbusowy 4mm N7996 złączka wkrętna N8109 uchwyt do narzędzia centrującego nacisk N8090 śrubokręt N8130 narzędzie do wcinki na gorąco N8126 uchwyt do adapterów N8310 zestaw narzędziowy do wcinki na gorąco DN N8102 klucz dynamometryczny redukcyjny 1: N8109 uchwyt do narzędzia centrującego nacisk N8130 narzędzie do wcinki na gorąco N8112 zestaw serwisowy DN (pierścienie O-ring) N8091 adapter ø76, N8094 adapter ø88, N8095 adapter ø114, N7995 trzpień do wiertarki N7996 złączka wkrętna N8242 klucz imbusowy 14mm N8103 narzędzie centrujące nacisk N8172 kompletne wiertło ø N8192 kompletne wiertło ø N8193 kompletne wiertło ø instalacja nawiertaka instalacja komponentów do wcinki na gorąco spis zawartości N8312 zestaw narzędziowy do wcinki na gorąco DN VD.KD.R1.49 Danfoss 02/2015 DEN-SMT/SI

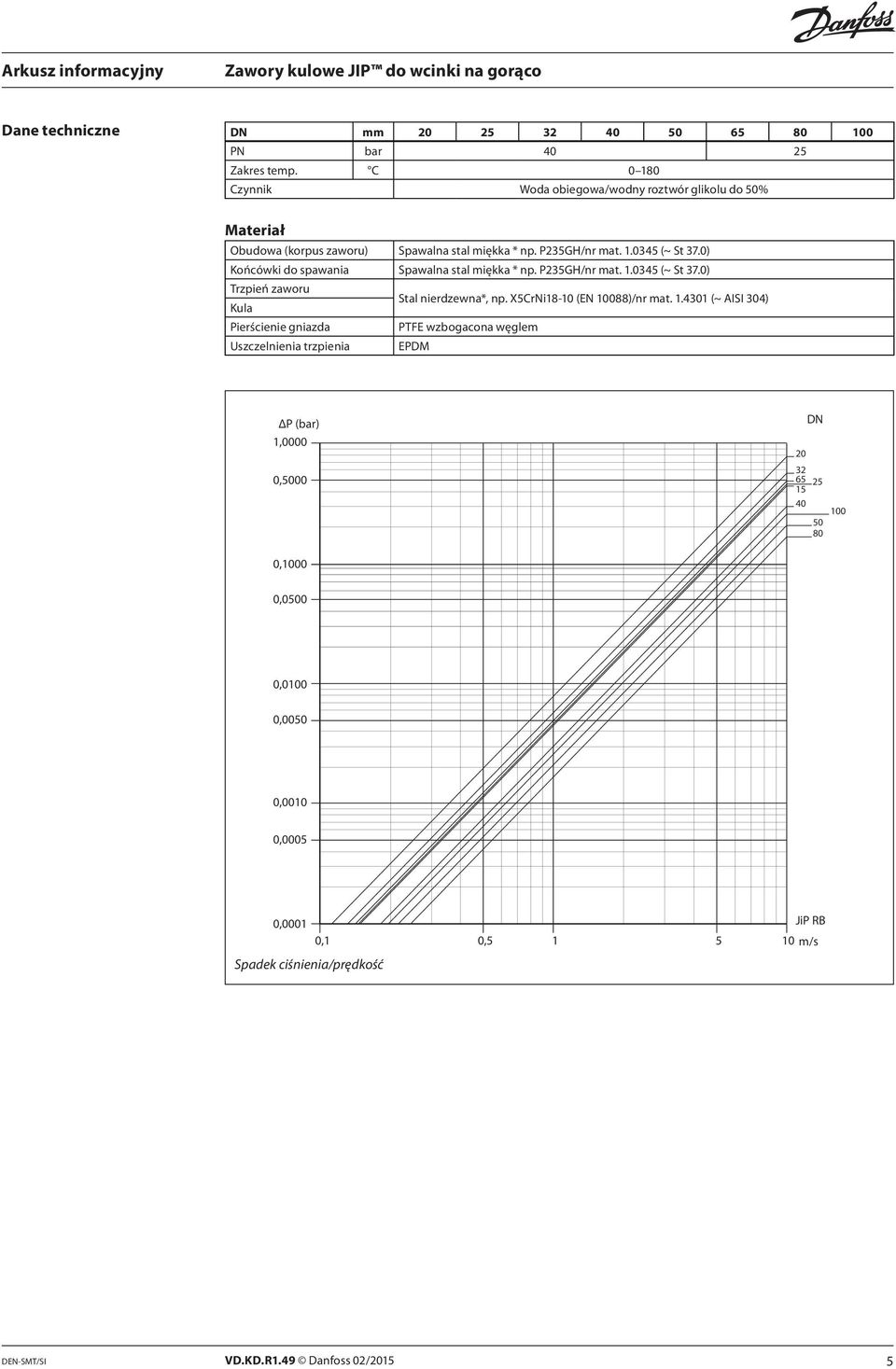

5 Dane techniczne DN mm PN bar Zakres temp. C Czynnik Woda obiegowa/wodny roztwór glikolu do 50% Materiał Obudowa (korpus zaworu) Spawalna stal miękka * np. P235GH/nr mat (~ St 37.0) Końcówki do spawania Spawalna stal miękka * np. P235GH/nr mat (~ St 37.0) Trzpień zaworu Kula Stal nierdzewna*, np. X5CrNi18-10 (EN 10088)/nr mat (~ AISI 304) Pierścienie gniazda PTFE wzbogacona węglem Uszczelnienia trzpienia EPDM ΔP (bar) 1,0000 0,5000 DN ,1000 0,0500 0,0100 0,0050 0,0010 0,0005 0,0001 JiP RB 0,1 0, m/s Spadek ciśnienia/prędkość DEN-SMT/SI VD.KD.R1.49 Danfoss 02/2015 5

6 Dane techniczne (ciąg dalszy) ΔP (bar) 1,0000 0,5000 0,1000 0,0500 0,0100 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 0,0050 0,0010 0,0005 0,0001 JiP RB m 3 /h Spadek ciśnienia/przepływ Bar M Pa 40 4,0 35 3,5 30 3,0 DN ,5 20 2,0 15 1,5 DN ,0 5 0,5 Woda (zakres pracy) Para wodna C Ciśnienie/temperatura 6 VD.KD.R1.49 Danfoss 02/2015 DEN-SMT/SI

7 Wymiary JIP do wcinki na gorąco JIP-WW typ 1 Korek imbusowy T ød ø ø DN ØA ØB ØD* T L H mm Korek pod klucz Operowanie zaworem Masa (kg) 20 42,4 24,0 15 2, Klucz imbusowy 5 mm śrubokręt płaski Ø15 0, ,3 33,7 25 2, Klucz imbusowy 7 mm Klucz imbusowy 10 mm Ø24 1, ,3 42,4 25 2, Klucz imbusowy 7 mm Klucz imbusowy 10 mm Ø24 1, ,9 48,3 40 2, Klucz imbusowy 7 mm Klucz imbusowy 10 mm Ø40 3, ,9 60,3 40 3, Klucz imbusowy 7 mm Klucz imbusowy 10 mm Ø40 3, ,3 76,1 50 3, Klucz imbusowy 10 mm Klucz imbusowy 14 mm Ø48 5, ,0 88,9 65 3, Klucz imbusowy 10 mm Klucz imbusowy 14 mm Ø65 6, ,0 114,3 80 3, Klucz imbusowy 10 mm Klucz imbusowy 14 mm Ø79 11,3 ØD* wewnętrzna średnica nominalna JIP-WW typ 2 Korek imbusowy DN ØA ØB ØD* T L H mm Korek pod klucz Operowanie zaworem 20 42,4 26,9 20 2, Klucz imbusowy 5 mm śrubokręt płaski Ø19 0, ,4 33,7 20 2, Klucz imbusowy 7 mm Klucz imbusowy 10 mm Ø19 0, ,1 48,3 32 2, Klucz imbusowy 7 mm Klucz imbusowy 10 mm Ø32 2, ,1 60,3 40 3, Klucz imbusowy 7 mm Klucz imbusowy 10 mm Ø40 2,4 ØD* wewnętrzna średnica nominalna Masa (kg) DEN-SMT/SI VD.KD.R1.49 Danfoss 02/2015 7

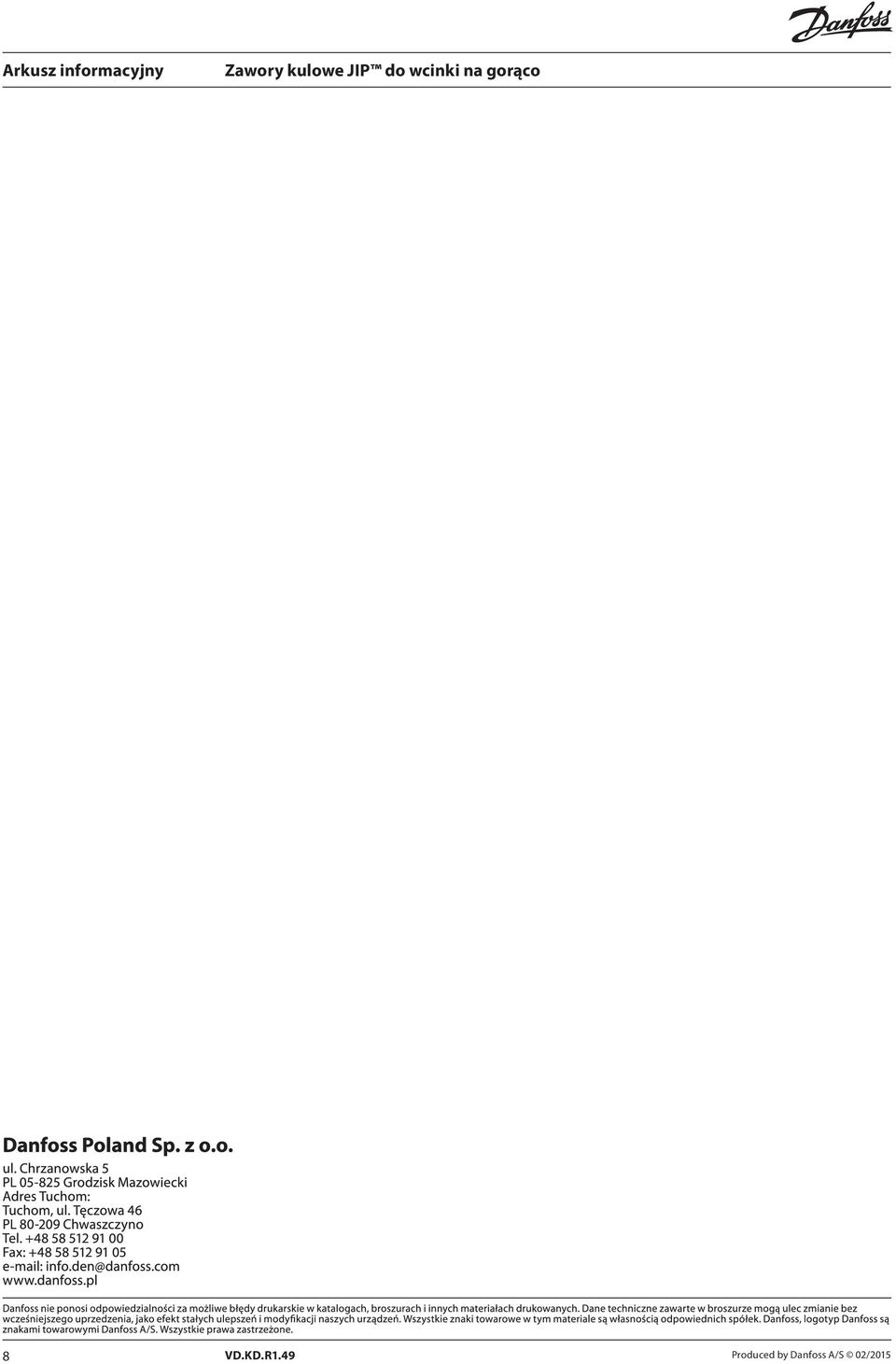

8 8 VD.KD.R1.49 Produced by Danfoss A/S 02/2015
