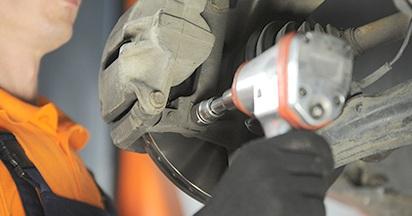

1 Jak wymienić łożysko piasty koła przedniego w Renault Scenic II Wymianę należy przeprowadzać w tej kolejności: 1 Zaciągnij dźwignię hamulca ręcznego. 2 Włóż kliny pod koła tylne. 3 4 Podejmij przednią część samochodu i zafiksuj na podporach. Poluzuj śruby mocujące koło Zdejmij koła przednie. Odkręć mocowanie zacisku hamulcowego

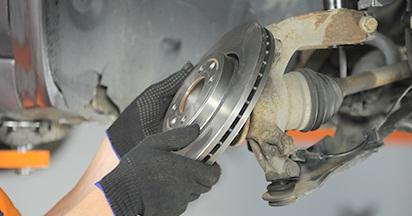

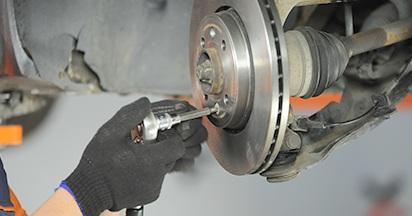

2 Zdejmij zacisk hamulcowy. 7.2 AutoDoc poleca: Przymocuj zacisk za pomocą drutu do zawieszenia albo podwozia, żeby uniknąć dehermetyzacji układu hamulcowego. Nie naciskaj pedału hamulca po zdjęciu klocków hamulcowych. To sprawi wypadanie tłoczka z cylindra hamulcowego, przeciek płynu hamulcowego i dehermetyzację układu Odkręć śruby mocujące tarczę hamulcową i zdejmij ją

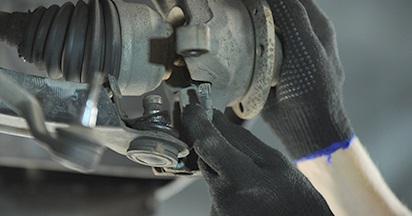

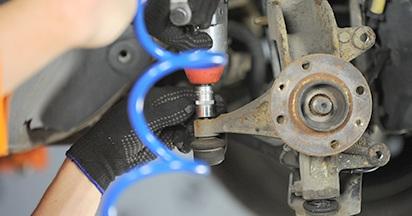

3 9 10 Zwolnij i odkręć śrubę piasty. Odkręć śrubę mocującą końcówkę do zwrotnicy Odłącz końcówkę drążka kierowniczego od zwrotnicy. Odkręć nakrętkę bolca mocującego dolny przegub kulowy Rozłącz przegub kulowy ze zwrotnicy

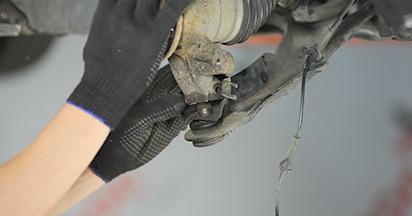

4 14 15 Rozłącz przewody czujnika ABS Odkręć dolny zaczep amortyzatora Odłącz zwrotnicę z kolumny amortyzatora. Wyjmij zwrotnicę wraz z piastą Zdejmij pierścień czujnika prędkości kół

5 19 20 Wyciśnij piastę koła z łożyska stożkowego. Zdejmij pierścień ustalający 21 AutoDoc poleca: Oczyść części i posmaruj je cienką warstwą smaru do łożysk wewnętrzną powierzchnię gniazda zwrotnicy i zewnętrzną powierzchnię piasty. Wyciśnij łożysko piasty koła Zamontuj łożysko piasty w taki sposób, aby pasek magnetyczny ABS był umiejscowiony po wewnętrznej stronie piasty koła. Wciśnij nowe łożysko do piasty koła

6 Zamontuj pierścień ustalający. Zainstaluj piastę koła na zwrotnicy Zamontuj pierścień czujnika prędkości kół ABS

7 Zainstaluj zwrotnicę we wnęce koła i przewlej wał napędowy przez środek piasty Dokręć dolne mocowanie przegubu kulowego Zaciągnij mocowanie piasty. Dokręć dolne mocowanie amortyzatora

8 Połącz końcówkę drążka kierowniczego ze zwrotnicą i dokręć ją. Zamontuj tarczę hamulcową i zabezpiecz ją Zainstaluj zacisk hamulcowy i zamontuj go

9 Połącz okablowanie czujnika ABS Zainstaluj koło. Spuść samochód i, działając w porządku krzyżowym, zaciągnij bolce mocujące koła Poradniki wideo Obejrzyj nasze szczegółowe przewodniki w formie filmu wideo o naprawie swojego Renault Scenic II na naszym kanale YouTube. Oglądaj przewodniki w formie filmu wideo. Mamy nadzieję, że ta informacja była przydatna! AutoDoc online Najwyższej jakości zestawy łożysk kołowych do Twojego samochodu Renault Scenic II są dostępne na AutoDoc. Przejdź do strony internetowej
