3 Zawartość opracowania 1. OPIS TECHNICZNY 1.1. Zakres opracowania Podstawa opracowania Opis techniczny instalacji wentylacyjnej Układ wentylacyjny W Układ wentylacyjny W Układ wentylacyjny W Wytyczne branŝowe (1). Wytyczne budowlane (2). Wytyczne elektryczne (3). Wytyczne instalacyjne Ochrona p.poŝ Uwagi końcowe Podstawowe zestawienie materiałów 2. INFORMACJA BIOZ 3. ZAŁĄCZNIKI 4. CZĘŚĆ RYSUNKOWA Rys. 1 Rzut parteru wentylacja sanitariatów skala 1: 50 Rys. 2 Przekrój A A wentylacja sanitariatów skala 1:

4 1. Opis techniczny 1.1. Zakres opracowania. Opracowanie obejmuje swoim zakresem projekt budowlano wykonawczy instalacji wentylacji mechanicznej dla pomieszczeń sanitariatów w budynku technicznym przy Muzeum Zamoyskich w Kozłówce Podstawa opracowania - Koncepcja architektoniczna pomieszczeń - Uzgodnienia z inwestorem - Rozporządzenia Ministra Infrastruktury z r. W sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 Poz.690) wraz z późniejszymi zmianami, - Wymagania techniczne COBRTI INSTAL ISBN Warunki techniczne wykonania i odbioru instalacji wentylacyjnych. - Obowiązujące normy, wytyczne i przepisy BHP. - Karty katalogowe i wytyczne projektowe producentów urządzeń wentylacyjnych - 3 -

5 1.3. Opis techniczny instalacji wentylacyjnej Układ wentylacyjny W1 Projektowany system wyciągowy maja za zadanie zapewnić wymagany wywiew powietrza z pomieszczeń sanitariatów w ilości Vmin = 50 m 3 /h/1 miskę ustępową. Układ opiera się na zastosowaniu wentylatora wyciągowego kanałowego typu TD 160/100 ECOWATT firmy Venture o wydajności Vmax = 190 m 3 /h. Wentylator zamontowany zostanie na kanale wentylacyjnym podwieszonym do stropu. W pomieszczeniu zastosowana zostanie wentylacja nawiewno-wywiewna podciśnieniowa. Powietrze uzupełniane będzie przez zamontowane w ramach nawiewniki okienne. Kanały wentylacyjne naleŝy prowadzić w przestrzeni nad stropem podwieszanym. Przejście kanałów przez ściany naleŝy doprowadzić do stanu pierwotnego lub sposób wykończenia ustalić z konserwatorem zabytków. Jako miejsce wyrzutu zanieczyszczonego powietrza przewidziano istniejący szacht kominowy. Po wprowadzeniu przewodu do komina naleŝy za pomocą kolana skierować strumień powietrza wyrzucanego do góry. Na etapie robót budowlano montaŝowych naleŝy udroŝnić szacht kominowy oraz zamontować w nim wyrzutnię ścienną zgodnie z częścią rysunkową. Pionowy wylot z komina naleŝy zamurować Elementy widoczne takie jak np. kratki nawiewne okienne i wyciągowe Wykonawca robót powinien przedstawić konserwatorowi zabytków do zatwierdzenia przed wmontowaniem. Jako elementy nawiewne projektuje się nawiewniki do motaŝu w ramie okiennej PRESO typu AMO o max. wyd. 45 m 3 /h w kolorze ramy okiennej. Jako elementy wywiewne projektuje się zawory wyciągowe KU z króćcem montaŝowym. KaŜdy zawór wyciągowy połączony będzie z instalacją za pomocą kanału elastycznego z izolacją termiczno akustyczną o dł. min. 1,0 m. Trasy i przekroje kanałów oraz lokalizacja urządzeń zgodnie z częścią graficzną opracowania

6 Układ wentylacyjny W2 Projektowany system wyciągowy maja za zadanie zapewnić wymagany wywiew powietrza z pomieszczeń sanitariatów w ilości Vmin = 50 m 3 /h/1 miskę ustępową. Łączny strumień powietrza dla systemy W2 wynosi Vmin = 210 m 3 /h. Układ opiera się na zastosowaniu wentylatora wyciągowego kanałowego typu TD 250/100 ECOWATT firmy Venture o wydajności Vmax = 275 m 3 /h. Wentylator zamontowany zostanie na kanale wentylacyjnym podwieszonym do stropu. W pomieszczeniu zastosowana zostanie wentylacja nawiewno-wywiewna podciśnieniowa. Powietrze uzupełniane będzie przez zamontowane w ramach nawiewniki okienne. Kanały wentylacyjne naleŝy prowadzić w przestrzeni nad stropem podwieszanym. Przejście kanałów przez ściany naleŝy doprowadzić do stanu pierwotnego lub sposób wykończenia ustalić z konserwatorem zabytków. Jako miejsce wyrzutu zanieczyszczonego powietrza przewidziano istniejący szacht kominowy. Po wprowadzeniu przewodu do komina naleŝy za pomocą kolana skierować strumień powietrza wyrzucanego do góry. Na etapie robót budowlano montaŝowych naleŝy udroŝnić szacht kominowy oraz zamontować w nim wyrzutnię ścienną zgodnie z częścią rysunkową. Pionowy wylot z komina naleŝy zamurować Elementy widoczne takie jak np. kratki nawiewne okienne i wyciągowe Wykonawca robót powinien przedstawić konserwatorowi zabytków do zatwierdzenia przed wmontowaniem. Jako elementy nawiewne projektuje się nawiewniki do motaŝu w ramie okiennej PRESO typu AMO o max. wyd. 45 m 3 /h w kolorze ramy okiennej. Jako elementy wywiewne projektuje się zawory wyciągowe KU z króćcem montaŝowym. KaŜdy zawór wyciągowy połączony będzie z instalacją za pomocą kanału elastycznego z izolacją termiczno akustyczną o dł. min. 1,0 m. Trasy i przekroje kanałów oraz lokalizacja urządzeń zgodnie z częścią graficzną opracowania

7 Układ wentylacyjny W3 Projektowany system wyciągowy maja za zadanie zapewnić wymagany wywiew powietrza z pomieszczeń sanitariatów w ilości Vmin = 50 m 3 /h/1 miskę ustępową. Łączny strumień powietrza dla systemy W3 wynosi Vmin = 360 m 3 /h. Układ opiera się na zastosowaniu wentylatora wyciągowego kanałowego typu TD 500/150 ECOWATT firmy Venture o wydajności Vmax = 580 m 3 /h. Wentylator zamontowany zostanie na kanale wentylacyjnym podwieszonym do stropu. W pomieszczeniu zastosowana zostanie wentylacja nawiewno-wywiewna podciśnieniowa. Powietrze uzupełniane będzie przez zamontowane w ramach nawiewniki okienne. Kanały wentylacyjne naleŝy prowadzić w przestrzeni nad stropem podwieszanym. Przejście kanałów przez ściany naleŝy doprowadzić do stanu pierwotnego lub sposób wykończenia ustalić z konserwatorem zabytków. Jako miejsce wyrzutu zanieczyszczonego powietrza przewidziano istniejący szacht kominowy. Po wprowadzeniu przewodu do komina naleŝy za pomocą kolana skierować strumień powietrza wyrzucanego do góry. Na etapie robót budowlano montaŝowych naleŝy udroŝnić szacht kominowy oraz zamontować w nim wyrzutnię ścienną zgodnie z częścią rysunkową. Pionowy wylot z komina naleŝy zamurować Elementy widoczne takie jak np. kratki nawiewne okienne i wyciągowe Wykonawca robót powinien przedstawić konserwatorowi zabytków do zatwierdzenia przed wmontowaniem. Jako elementy nawiewne projektuje się nawiewniki do motaŝu w ramie okiennej PRESO typu AMO o max. wyd. 45 m 3 /h w kolorze ramy okiennej. Jako elementy wywiewne projektuje się zawory wyciągowe KU z króćcem montaŝowym. KaŜdy zawór wyciągowy połączony będzie z instalacją za pomocą kanału elastycznego z izolacją termiczno akustyczną o dł. min. 1,0 m. Trasy i przekroje kanałów oraz lokalizacja urządzeń zgodnie z częścią graficzną opracowania

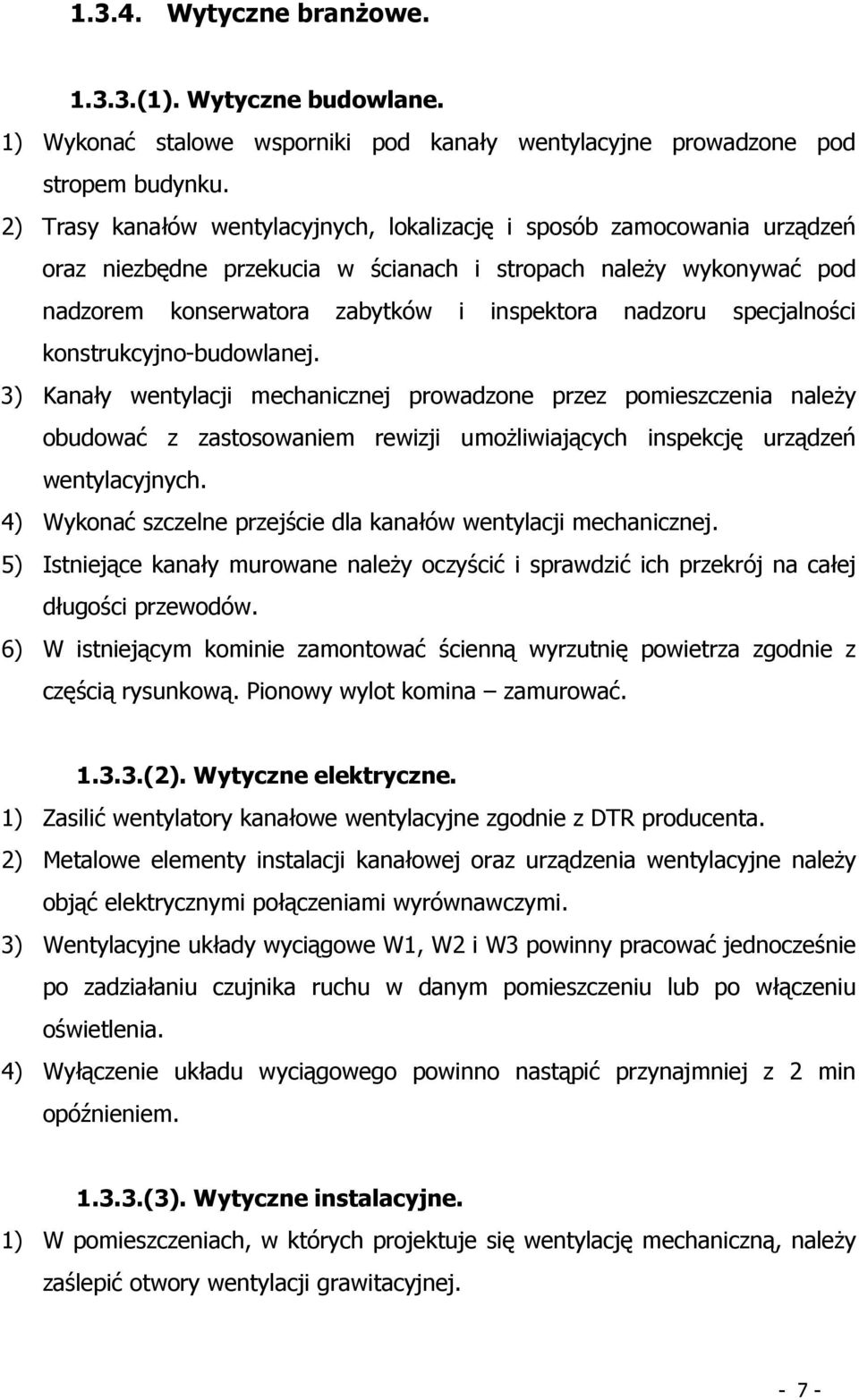

8 Wytyczne branŝowe (1). Wytyczne budowlane. 1) Wykonać stalowe wsporniki pod kanały wentylacyjne prowadzone pod stropem budynku. 2) Trasy kanałów wentylacyjnych, lokalizację i sposób zamocowania urządzeń oraz niezbędne przekucia w ścianach i stropach naleŝy wykonywać pod nadzorem konserwatora zabytków i inspektora nadzoru specjalności konstrukcyjno-budowlanej. 3) Kanały wentylacji mechanicznej prowadzone przez pomieszczenia naleŝy obudować z zastosowaniem rewizji umoŝliwiających inspekcję urządzeń wentylacyjnych. 4) Wykonać szczelne przejście dla kanałów wentylacji mechanicznej. 5) Istniejące kanały murowane naleŝy oczyścić i sprawdzić ich przekrój na całej długości przewodów. 6) W istniejącym kominie zamontować ścienną wyrzutnię powietrza zgodnie z częścią rysunkową. Pionowy wylot komina zamurować (2). Wytyczne elektryczne. 1) Zasilić wentylatory kanałowe wentylacyjne zgodnie z DTR producenta. 2) Metalowe elementy instalacji kanałowej oraz urządzenia wentylacyjne naleŝy objąć elektrycznymi połączeniami wyrównawczymi. 3) Wentylacyjne układy wyciągowe W1, W2 i W3 powinny pracować jednocześnie po zadziałaniu czujnika ruchu w danym pomieszczeniu lub po włączeniu oświetlenia. 4) Wyłączenie układu wyciągowego powinno nastąpić przynajmniej z 2 min opóźnieniem (3). Wytyczne instalacyjne. 1) W pomieszczeniach, w których projektuje się wentylację mechaniczną, naleŝy zaślepić otwory wentylacji grawitacyjnej

9 2) NaleŜy zamontować nawiewniki okienne przystosowane do montaŝu w ramie okiennej wg części graficznej Ochrona p.poŝ. 1) Wszystkie projektowane elementy wentylacyjne są niepalne. 2) Metalowe elementy wentylacyjnej instalacji kanałowej oraz urządzenia wentylacyjne naleŝy objąć elektrycznymi połączeniami wyrównawczymi. 3) Urządzenia i elementy wentylacyjne zlokalizowane na zewnątrz budynku objąć instalacją odgromową Uwagi końcowe - Niniejszy projekt budowlany naleŝy uzgodnić z Konserwatorem Zabytków, Rzeczoznawcą do spraw sanitarnohigienicznych oraz Rzeczoznawcą do spraw zabezpieczeń przeciwpoŝarowych. - Instalację wentylacyjną naleŝy wykonać zgodnie wymaganiami Rozporządzenia Ministra Infrastruktury z r. W sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie z późniejszymi zmianami. - Całość robót naleŝy prowadzić zgodnie z projektem oraz Warunkami technicznymi wykonania i odbioru robót instalacyjnych. - Materiały budowlane oraz elementy prefabrykowane powinny posiadać wymagane atesty i odpowiadać odpowiednim normom. - Roboty budowlane wykonywać zgodnie z zasadami sztuki budowlanej oraz obowiązującymi normami. - W trakcie wykonywania robót naleŝy przestrzegać obowiązujących zasad BHP. - MontaŜ urządzeń przeprowadzić zgodnie z instrukcjami technicznymi producentów urządzeń. - MontaŜ izolacji termicznych naleŝy przeprowadzić zgodnie z instrukcjami montaŝu producentów

10 - Po uruchomieniu układu wentylacyjnego naleŝy przeprowadzić regulację wydatku strumieni powietrza na poszczególnych nawiewnikach zgodnie z częścią graficzną opracowania. Projektował: - 9 -

11 1.5. Podstawowe zestawienie materiałów Lp. Urządzenie Ilość 1 Wentylator TD 160/100 ECOWATT 1 szt. 2 Wentylator TD 250/100 ECOWATT 1 szt. 3 Wentylator TD 500/150 ECOWATT 1 szt. 4 Nawiewnik okienny PRESO typu AMO 14 szt. 5 Zawór wyciągowy KU + króciec mont. 14 szt. 6 Kanał SR 200 4,0 mb 7 Kanał SR 160 6,0 mb 8 Kanał SR 125 5,0 mb 9 Kanał SR ,0 mb 10 Kanał elastyczny z izolacją termiczno - akustyczną 20,0 mb 11 Wyrzutnia powietrza 400x200mm 1 szt

12 2. INFORMACJA BiOZ Na podstawie art. 21a ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. Z 2000 r. Nr 106, poz. 1126, z późniejszymi zmianami) NAZWA INWESTYCJI BUDOWLANEJ: MUZEUM ZAMOYSKICH W KOZŁÓWCE - INSTALACJA WENTYLACJI MECHANICZNEJ POMIESZCZEŃ SANITARIATÓW ADRES OBIEKTU BUDOWLANEGO: MUZEUM ZAMOYSKICH W KOZŁÓWCE KAMIONKA INWESTOR: MUZEUM ZAMOYSKICH W KOZŁÓWCE KAMIONKA PROJEKTANT: mgr inŝ. R. Malik upr. bud. 497/LB/

13 A. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji. Zakres robót obejmuje wykonanie instalacji wentylacji mechanicznej dla pomieszczeń sanitariatów w budynku technicznym przy Muzeum Zamoyskich w Kozłówce. Kolejność realizacji: 1. MontaŜ kanałów wentylacyjnych. 2. MontaŜ wentylatorów kanałowych. 3. MontaŜ elementów nawiewnych i wyciągowych. 4. Uruchomienie i regulacja układów wentylacyjnych. B. Wykaz istniejących obiektów budowlanych. Wykaz istniejących obiektów zgodnie z planem sytuacyjnym. C. Wskazanie elementów zagospodarowania działki lub terenu, które mogą spowodować szczególne zagroŝenie dla bezpieczeństwa i zdrowia ludzi. Na terenie działki nie występują elementy mogące spowodować szczególne zagroŝenie dla bezpieczeństwa i zdrowia ludzi. D. Wskazanie dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagroŝeń oraz miejsce i czas ich występowania. Przewidywane zagroŝenie: Upadek pracownika z wysokości podczas montaŝu urządzeń wentylacyjnych. E. Wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Procedury określające zasady bezpiecznej pracy zawarte są w przepisach eksploatacji i bezpiecznej pracy, które pracownicy mają obowiązek znać i stosować. Ich wiedza jest potwierdzana zaświadczeniami kwalifikacyjnymi

14 Ponadto kaŝde przedsiębiorstwo wykonawcze ma obowiązek posiadać i stosować instrukcje wykonywania pracy zgodnie z wymaganiami bezpieczeństwa. F. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwu upadku pracownika z wysokości. W czasie wykonywania robót montaŝowych stosować wyłącznie pomosty montaŝowe lub drabiny rozstawne. Osoby przebywające na stanowiskach pracy, znajdujące się na wysokości co najmniej 1,0 m od poziomu podłogi lub ziemi, powinny być zabezpieczone balustradą przed upadkiem z wysokości. Otwory w stropach, na których prowadzone są prace lub do których moŝliwy jest dostęp ludzi, naleŝy zabezpieczyć przed moŝliwością wpadnięcia lub ogrodzić balustradą. Podczas przemieszczania w poziomie na stanowisku pracy, pracownik powinien mieć moŝliwość zamocowania końcówki linki bezpieczeństwa do pomocniczej liny ochronnej lub prowadnicy poziomej, zamocowanej na wysokości około 1,50 m wzdłuŝ zewnętrznej strony krawędzi przejścia. Wytrzymałość i sposób zamocowania prowadnicy, powinny uwzględniać obciąŝenie dynamiczne spadającej osoby. W przypadku gdy zachodzi konieczność przemieszczenia stanowiska pracy w pionie, linka bezpieczeństwa szelek bezpieczeństwa powinna być zamocowana do prowadnicy pionowej za pomocą urządzenia samohamującego. Długość linki bezpieczeństwa szelek bezpieczeństwa nie powinna być większa niŝ 1,50 m. Amortyzatory spadania nie są wymagane, jeŝeli linki asekuracyjne są mocowane do linek urządzeń samohamujących,

15 ograniczających wystąpienie siły dynamicznej w momencie spadania, zwłaszcza aparatów bezpieczeństwa lub pasów bezwładnościowych. Osoby korzystające z urządzeń krzesełkowych, drabin linowych lub ruchomych podestów roboczych powinny być dodatkowo zabezpieczone przed upadkiem z wysokości za pomocą prowadnicy pionowej, zamocowanej niezaleŝnie od lin nośnych drabiny, krzesełka lub podestu. Ponadto, naleŝy ustalić rodzaje prac, które powinny być wykonywane przez co najmniej dwie osoby, w celu zapewnienia asekuracji, ze względu na moŝliwość wystąpienia szczególnego zagroŝenia dla zdrowia lub Ŝycia ludzkiego. Dotyczy to prac wykonywanych na wysokości powyŝej 2,0 m w przypadkach, w których wymagane jest zastosowanie środków ochrony indywidualnej przed upadkiem z wysokości. Roboty montaŝowe wewnętrzne mogą być wykonywane z rusztowań składanych typu Warszawa". MontaŜ rusztowań, ich eksploatacja i demontaŝ powinny być wykonane zgodnie z instrukcją producenta. MontaŜ i demontaŝ tego typu rusztowań moŝe być przeprowadzony tylko i wyłącznie przez osoby odpowiednio przeszkolone w zakresie jego konstrukcji, montaŝu i demontaŝu. Rusztowania tego typu powinny być wykorzystywane zgodnie z przeznaczeniem. Stanowiska pracy powinny umoŝliwić swobodę ruchu, niezbędną do wykonywania pracy. Dla prac związanych z wykonywaniem powyŝszej instalacji nie występuje zagroŝenie ograniczenia sprawnej komunikacji ani ewentualnej ewakuacji. Projektant:

16 3. Załączniki 1. Oświadczenie projektanta. 2. Kserokopia uprawnień projektanta. 3. Kserokopia potwierdzenia członkostwa projektanta i sprawdzającego w LOIIB

17 Oświadczenie projektanta Lublin, grudzień 2009 OŚWIADCZENIE Projekt budowlano wykonawczy p.t.: Instalacja wentylacji mechanicznej pomieszczeń sanitariatów w budynku technicznym przy Muzeum Zamoyskich w Kaozłówce, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Podpis projektanta
