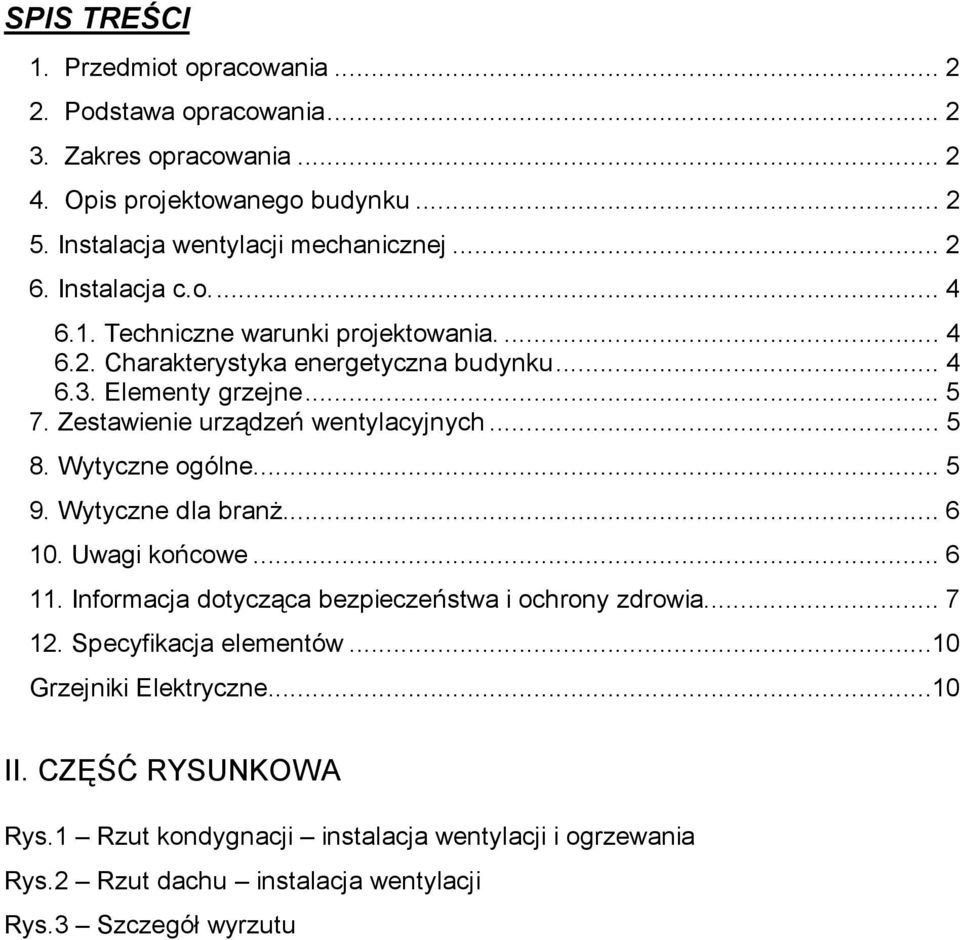

SPIS TREŚCI II. CZĘŚĆ RYSUNKOWA

Wielkość: px
Rozpocząć pokaz od strony:

Download "SPIS TREŚCI II. CZĘŚĆ RYSUNKOWA"

Transkrypt

1 SPIS TREŚCI 1. Przedmiot opracowania Podstawa opracowania Zakres opracowania Opis projektowanego budynku Instalacja wentylacji mechanicznej Instalacja c.o Techniczne warunki projektowania Charakterystyka energetyczna budynku Elementy grzejne Zestawienie urządzeń wentylacyjnych Wytyczne ogólne Wytyczne dla branŝ Uwagi końcowe Informacja dotycząca bezpieczeństwa i ochrony zdrowia Specyfikacja elementów...10 Grzejniki Elektryczne...10 II. CZĘŚĆ RYSUNKOWA Rys.1 Rzut kondygnacji instalacja wentylacji i ogrzewania Rys.2 Rzut dachu instalacja wentylacji Rys.3 Szczegół wyrzutu

2 I. OPIS TECHNICZNY do projektu budowlanego instalacji ogrzewania elektrycznego oraz wentylacji mechanicznej w szalecie publicznym na parkingu przy kościele na Wzgórzu Ludwikowskim w Parku Kulturowym Kalwarii Pakoskiej w Pakości 1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlano-wykonawczy wentylacji mechanicznej oraz ogrzewania elektrycznego w szalecie publicznym na parkingu przy kościele na Wzgórzu Ludwikowskim w Parku Kulturowym Kalwarii Pakoskiej w Pakości. 2. Podstawa opracowania - zlecenie Inwestora, - projekt architektoniczny przedmiotowego budynku, - obowiązujące normy i przepisy 3. Zakres opracowania Zakres opracowania obejmuje: instalację wentylacji mechanicznej dla pomieszczeń higieniczno sanitarnych Instalacje ogrzewania opartą na grzejnikach elektrycznych 4. Opis projektowanego budynku Projektowany budynek będzie uŝytkowany cały rok. Składa się z pomieszczeń higieniczno-sanitarnych oraz pomocniczych. Projektuje się ogrzewanie elektryczne oraz wentylację mechaniczną dla wszystkich pomieszczeń. 5. Instalacja wentylacji mechanicznej W pomieszczeniach WC zaprojektowano wentylację nawiewno-wywiewną. Nawiew powietrza do pomieszczeń umywalni za pomocą nawietrzaków podokiennych typu GNP-1. Lokalizacja nawietrzaków pod grzejnikami elektrycznymi w celu ogrzania powietrza zewnętrznego do temperatury panującej w pomieszczeniu. Wyciąg z

3 pomieszczeń WC za pomocą dwubiegowych wentylatorów kanałowych W1 i W2 firmy Venture Industries typ TD-500/160. Napływ powietrza do pomieszczeń wc kobiet i wc męŝczyzn za pomocą krat transferowych o wymiarze 625x125mm. Rozprowadzenie przewodów w przestrzeni sufitu podwieszanego, wyciąg powietrza poprzez anemostaty wyciągowe podłączone do instalacji przewodami elastycznymi typu flex. Dla pomieszczenia obsługi oraz wc niepełnosprawnych nawiew do pomieszczeń za pomocą nawietrzaków okiennych typu Amo-22. Wyciąg z pomieszczenia obsługi oraz gospodarczego za pomocą wentylatorów osiowych włączonych do wspólnej wyrzutni (W3, W4). Na kanałach projektuje się montaŝ klap zwrotnych w wykonaniu szczelnym. Projektuje się wspólną wyrzutnię dla wszystkich układów (opracowanie wg branŝy budowlanej). Kanały wyrzutowe wpiąć do projektowanej wyrzutni dachowej, przy czym układy wyrzucające powietrze z pomieszczeń WC skierować w stronę przeciwną niŝ wyrzuty z pomieszczeń o innym przeznaczeniu (zgodnie z częścią rysunkową opracowania) Wszystkie przewody wentylacyjne naleŝy wykonać z blachy stalowej ocynkowanej, przewody kołowe typu Spiro. Izolacja przewodów: - Kanały wywiewne w obsługiwanych pomieszczeniach - izolować matami z wełny mineralnej o grubości 30 mm na folii aluminiowej - Kanały wyrzutowe - izolować matami z wełny mineralnej o grubości 30 mm na folii aluminiowej

4 6. Instalacja c.o Techniczne warunki projektowania. Strefa klimatyczna Temperatura zewnętrzna System ogrzewania II strefa 18 C. grzejniki elektryczne Temperatury wewnętrzne pomieszczeń C Bilans ciepła przedmiotowych pomieszczeń opracowano na podstawie projektu architektonicznego przedmiotowego obiektu oraz bilansowi powietrza zewnętrznego dopływającego na cele wentylacji poprzez nawietrzaki okienne. Straty ciepła przenikanie: Q = 4,55 kw Straty ciepła na wentylacje: Q = 4,7 kw Moc elektryczna zainstalowanych grzejników Q = 9,25 kw 6.2. Charakterystyka energetyczna budynku Przegrody zewnętrzne budynku oraz technika instalacyjna odpowiadają wymaganiom izolacyjności cieplnej Rozporządzenia Dz.U. nr 201 poz 1238 z dnia 6 listopada Dla projektowanego budynku współczynniki ciepła U wynoszą: - Ściana zewnętrzna U = 0,25 W/m 2 K - Ściany wewnętrzne U = 1,25-2,5 W/m 2 K - Podłoga na gruncie U = 0,40 W/m 2 K - Okna U = 1,80 W/m 2 K - Drzwi zewnętrzne U = 2,60 W/m 2 K - Dach U = 0,20 W/m 2 K Powierzchnia uŝytkowa projektowanego budynku 51,8 m 2 Kubatura pomieszczeń 132 m 3 Wskaźnik powierzchniowy 87,8 W/m 2

5 Wskaźnik kubaturowy budynku 34,4 W/m Elementy grzejne Dla pomieszczeń szalety zaprojektowano grzejniki elektryczne np. firmy Steibel Eltron typ CNS S. Charakteryzują się wyjątkowo płaską obudową metalową. Rurkowe elementy grzejne z wysokiej jakości stali stopowej z płytkami aluminiowymi, gwarantują długą Ŝywotność. Zabezpieczenie przed przegrzaniem dzięki wbudowanemu bezpiecznikowi temperaturowemu. Płynna regulacja temperatury i optymalna łatwość obsługi dzięki termoregulatorowi. Posiadają zabezpieczenie przeciwmrozowe. 7. Zestawienie urządzeń wentylacyjnych L.p Nazwa urządzenia Ozn. Parametry Uwagi Wentylator kanałowy TD-500/160 LS Venture Industries Wentylator kanałowy TD-500/160 LS Venture Industries Wentylator łazienkowy Decor-100 CRZ Night Venture Industries Wentylator łazienkowy Decor-100 CRZ Venture Industries Kurtyna powietrzna LG6 SystemAir W1 W2 W3 W4 KP-1 Lw = 150 m 3 /h, Dp = 180 Pa Pe = 50W, 230V Lw = 150 m 3 /h, Dp = 170 Pa Pe = 50W, 230V Lw = 20 m 3 /h, Pe =0,013 kw Lw = 20 m 3 /h, Pe =0,013 kw L = 950/1450 m 3 /h, Pe = 6,0kW, 400V Regulator obrotów Regul-2 Regulator obrotów Regul-2 Praca ciągła, opcja wyłączenie w nocy Włączany światłem z opóźnieniem czasowym Kurtyna elektryczna 8. Wytyczne ogólne kanały i elementy wentylacyjne mocować za pomocą zawiesi systemowych po zakończeniu prac montaŝowych wykonać pomiary i regulację ilości powietrza nawiewanego i wywiewanego

6 9. Wytyczne dla branŝ branŝa konstrukcyjno budowlana wykonać przejścia przez przegrody budowlane i dach dla potrzeb wentylacji wykonać obróbkę otworów po przejściach instalacją wentylacji i uszczelnienie połaci dachowej przewidzieć otwory rewizyjne w suficie podwieszanym 10. Uwagi końcowe Całość robót wykonać zgodnie z Wymaganiami Technicznymi COBRTI INSTAL ZESZYT 5 Warunki techniczne wykonania i odbioru instalacji wentylacyjnych

7 11. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 1. Podstawa sporządzenia. - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120, poz. 1126), - Projekt budowlano-wykonawczy wentylacji mechanicznej oraz ogrzewania elektrycznego w szalecie publicznym na parkingu przy kościele na Wzgórzu Ludwikowskim w Parku Kulturowym Kalwarii Pakoskiej w Pakości i Rybitwach k/pakości). 2. Zakres robót dla całego zamierzenia budowlanego oraz kolejność wykonywania robót Przedmiotem inwestycji jest wykonanie instalacji wentylacji mechanicznej oraz ogrzewania elektrycznego w szalecie publicznym na parkingu przy kościele na Wzgórzu Ludwikowskim w Parku Kulturowym Kalwarii Pakoskiej w Pakości i Rybitwach k/pakości. Kolejność wykonywania robót przewidzianych projektem przedstawia się następująco; - wykonanie przekuć w ścianach; - montaŝ kanałów i nawietrzaków podokiennych; - montaŝ kanałów i anemostatów wentylacji wyciągowej; - montaŝ wentylatorów kanałowych, 3. Wskazanie dotyczące przewidywanych zagroŝeń, występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagroŝeń oraz miejsce i czas ich wystąpienia. Elementem mogącym stworzyć zagroŝenie dla ludzi jest: - prace na wysokości przy budowie i montaŝu: montaŝ wentylatorów kanałowych - pracy spawalnicze przy montaŝu instalacji,

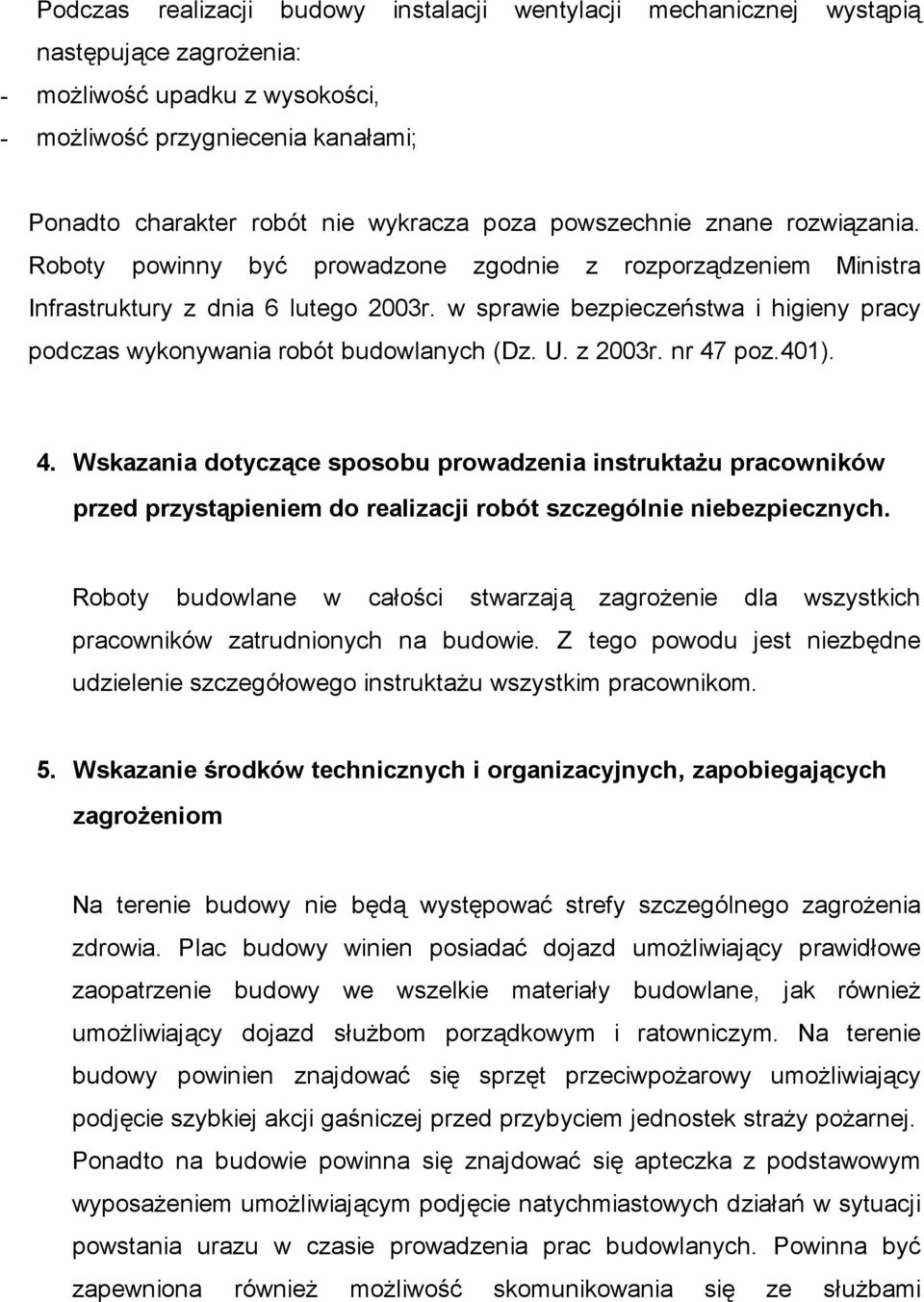

8 Podczas realizacji budowy instalacji wentylacji mechanicznej wystąpią następujące zagroŝenia: - moŝliwość upadku z wysokości, - moŝliwość przygniecenia kanałami; Ponadto charakter robót nie wykracza poza powszechnie znane rozwiązania. Roboty powinny być prowadzone zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003r. nr 47 poz.401). 4. Wskazania dotyczące sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Roboty budowlane w całości stwarzają zagroŝenie dla wszystkich pracowników zatrudnionych na budowie. Z tego powodu jest niezbędne udzielenie szczegółowego instruktaŝu wszystkim pracownikom. 5. Wskazanie środków technicznych i organizacyjnych, zapobiegających zagroŝeniom Na terenie budowy nie będą występować strefy szczególnego zagroŝenia zdrowia. Plac budowy winien posiadać dojazd umoŝliwiający prawidłowe zaopatrzenie budowy we wszelkie materiały budowlane, jak równieŝ umoŝliwiający dojazd słuŝbom porządkowym i ratowniczym. Na terenie budowy powinien znajdować się sprzęt przeciwpoŝarowy umoŝliwiający podjęcie szybkiej akcji gaśniczej przed przybyciem jednostek straŝy poŝarnej. Ponadto na budowie powinna się znajdować się apteczka z podstawowym wyposaŝeniem umoŝliwiającym podjęcie natychmiastowych działań w sytuacji powstania urazu w czasie prowadzenia prac budowlanych. Powinna być zapewniona równieŝ moŝliwość skomunikowania się ze słuŝbami

9 porządkowymi i ratowniczymi (telefon lub inny skuteczny sposób powiadamiania w/w słuŝb). Dla zapewnienia bezpieczeństwa i ochrony zdrowia naleŝy: - Przy pracach spawalniczych naleŝy stosować ekrany zabezpieczające przed sypaniem się iskier wokół miejsca spawania. NaleŜy przygotować podręczny sprzęt p. poŝ. (gaśnice, koce); - Do prac montaŝowych na wysokościach naleŝy stosować rusztowania, a do podnoszenia kanałów wentylacyjnych i sprzętu na wysokość montaŝu wielokrąŝki lub podnośniki. - przed rozpoczęciem robót zapoznać pracowników z planem Bioz i przeprowadzić instruktaŝ na temat zabezpieczenia pracowników i otoczenia przed zagroŝeniami występującymi na budowie - pracownicy powinni być wyposaŝeni w środki ochrony indywidualnej oraz korzystać z nich podczas wykonywania prac Opracował

10 12. Specyfikacja elementów Grzejniki Elektryczne Poz. Ilość Wyszczególnienie Uwagi 1 1 CNS 50S Steibel Eltron 2 2 CNS 75S Steibel Eltron 3 2 CNS 100S Steibel Eltron 4 1 CNS 125S Steibel Eltron 5 1 CNS 200S Steibel Eltron 6 1 CNS 300S Steibel Eltron
