1 Nowe możliwości Rybnickiego Systemu Informacji Przestrzennej Katowice, r. Regionalny Program Operacyjny Województwa Śląskiego realna odpowiedź na realne potrzeby. Projekt współfinansowany przez Unię Europejską z Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego Programu Operacyjnego Województwa Śląskiego na lata Informacje źródłowe na temat Regionalnego Programu Operacyjnego Województwa Śląskiego na lata znajdują się na stronie

2 Plan prezentacji O projekcie. Droga do celu. Rozwiązania informatyczne. Rozwiązania organizacyjne. Korzyści z systemu. Napotkane trudności. Podsumowanie.

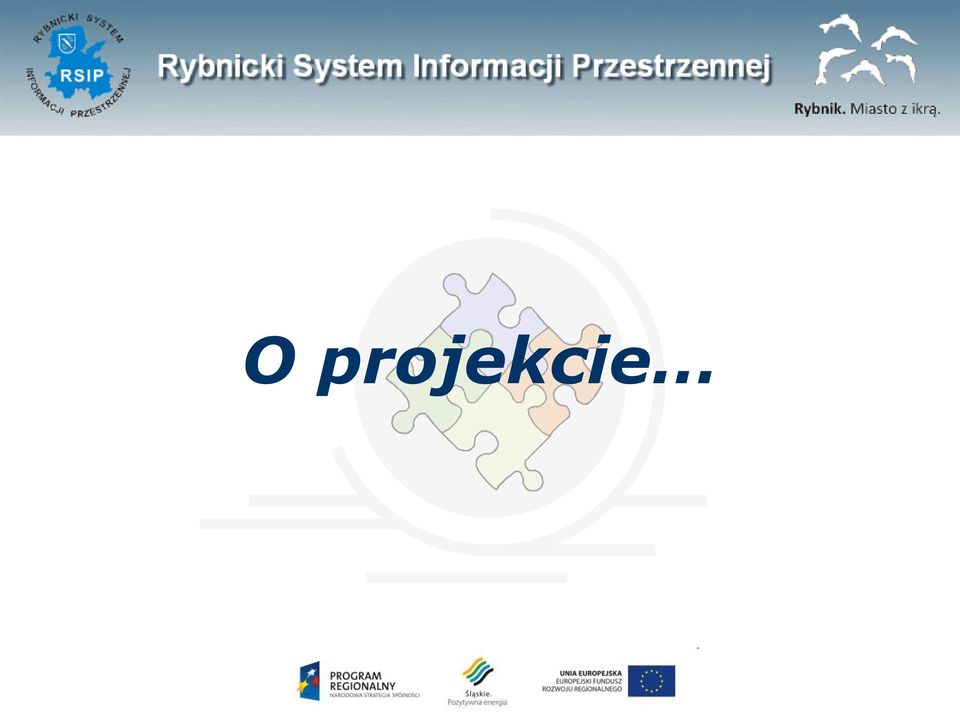

3 O projekcie

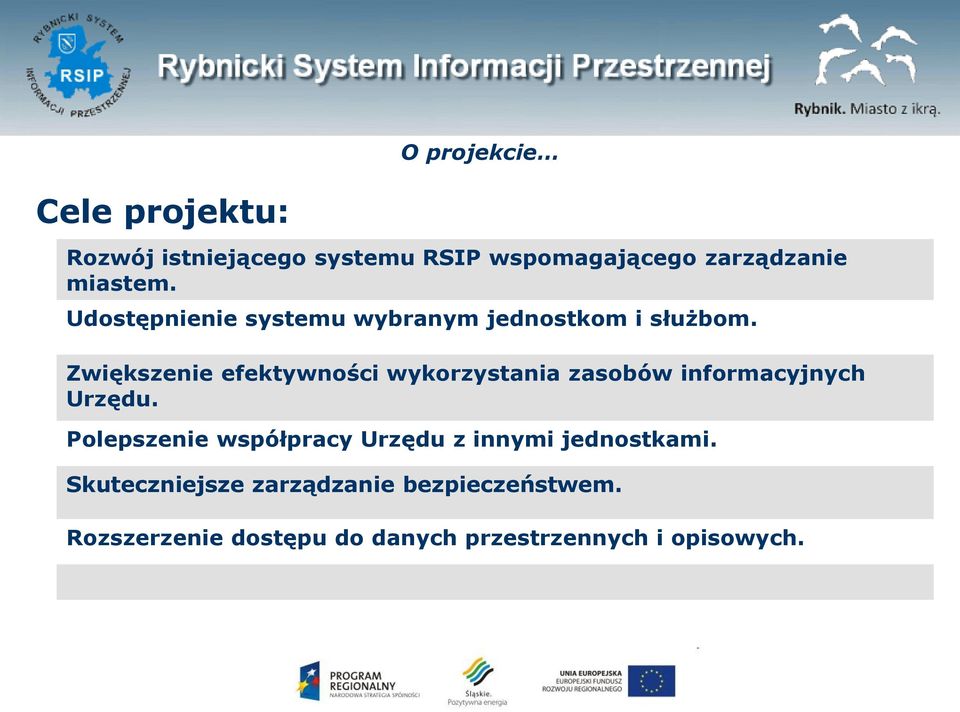

4 Cele projektu: O projekcie Rozwój istniejącego systemu RSIP wspomagającego zarządzanie miastem. Udostępnienie systemu wybranym jednostkom i służbom. Zwiększenie efektywności wykorzystania zasobów informacyjnych Urzędu. Polepszenie współpracy Urzędu z innymi jednostkami. Skuteczniejsze zarządzanie bezpieczeństwem. Rozszerzenie dostępu do danych przestrzennych i opisowych.

5 Beneficjenci projektu: O projekcie Rybnickie Służby Komunalne Zarząd Zieleni Miejskiej Zarząd Transportu Zbiorowego Zakład Gospodarki Mieszkaniowej Centrum Zarządzania Kryzysowego Miasto RYBNIK Straż Miejska Komenda miejska straży pożarnej Komenda miejska policji Szpital wojewódzki, pogotowie

6 Finansowanie projektu: O projekcie Wartość projektu: Kwota dofinansowania: (85% wartości projektu) Kwota finansowana z budżetu miasta (15% wartości projektu): ,95 zł brutto ,55 zł brutto ,39 zł brutto

7 Nazwa wskaźnika Liczba uruchomionych aplikacji Liczba zakupionych zestawów komputerowych Liczba zakupionych urządzeń peryferyjnych O projekcie Wskaźniki produktu - wg SW: Liczba przeszkolonych pracowników

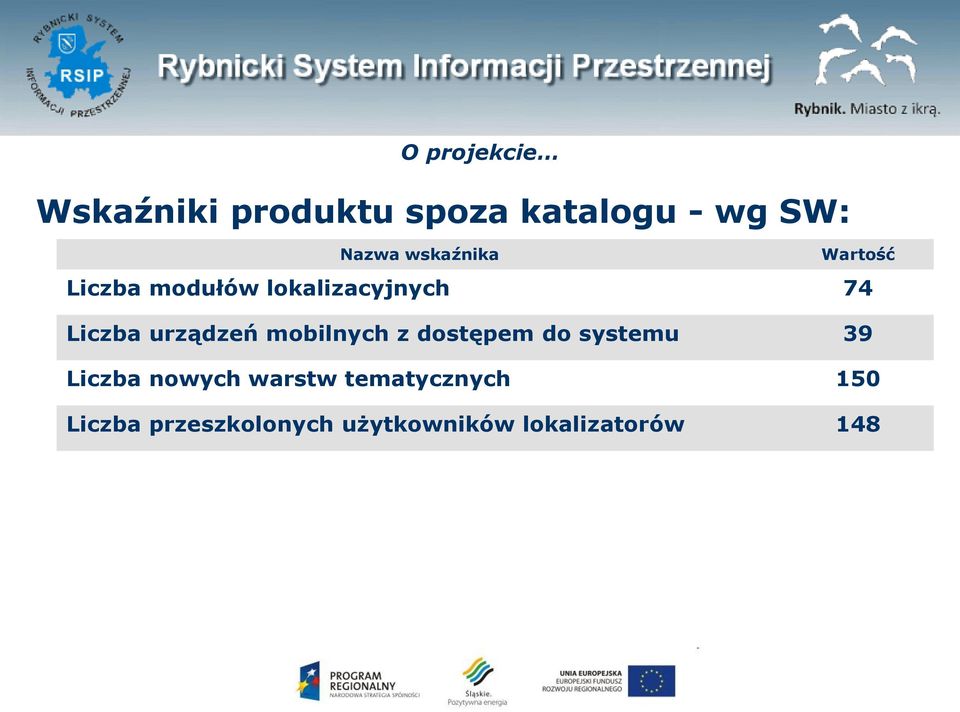

8 O projekcie Wskaźniki produktu spoza katalogu - wg SW: Nazwa wskaźnika Wartość Liczba modułów lokalizacyjnych 74 Liczba urządzeń mobilnych z dostępem do systemu 39 Liczba nowych warstw tematycznych 150 Liczba przeszkolonych użytkowników lokalizatorów 148

9 O projekcie Wskaźniki rezultatu - wg SW: Nazwa wskaźnika Liczba procedur wewnętrznych realizowanych w oparciu o system GIS: Integracja z przestrzenią informacji gromadzonych w wybranych rejestrach i ewidencjach publicznych Urzędu 2. Udostępnianie wybranych danych przestrzennych gromadzonych w Wydziałach Urzędu dla jednostek miejskich i służb publicznych 3. Udostępnianie jednostkom miejskim i służbom publicznym (również w sposób zdalny w terenie) oraz społeczeństwu wybranych danych z rejestrów i ewidencji publicznych 4. Zarządzanie oraz udostępnianie metadanych 5. Obiegu informacji przestrzennej pomiędzy pracownikami Wydziałów Urzędu oraz jednostek miejskich i służb publicznych 6. Zarządzanie siłami i środkami przez jednostki miejskie i służby publiczne

10 Droga do celu

11 Droga do celu Obsługa przez różne przeglądarki: (bez konieczności instalowania dodatkowego oprogramowania)

12 Nowy interfejs RSIP-u: Droga do celu

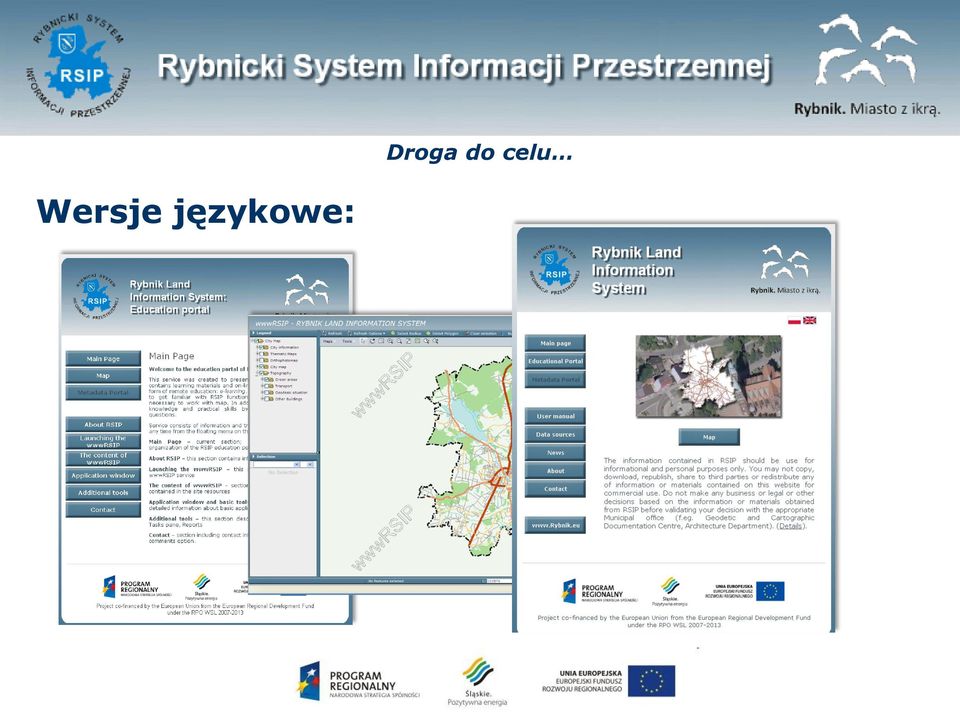

13 Wersje językowe: Droga do celu

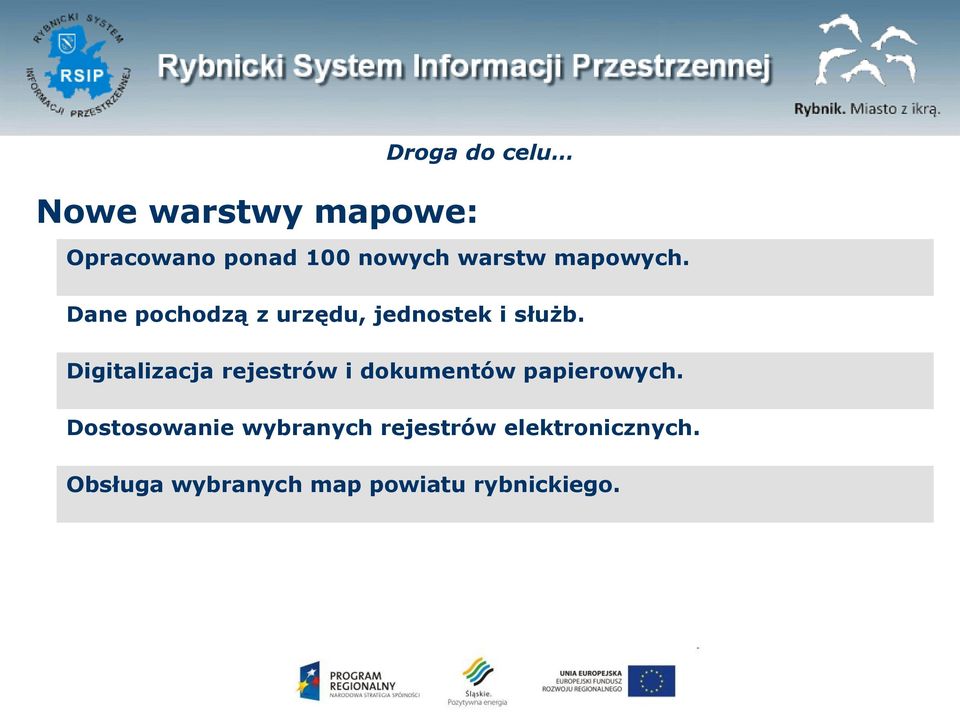

14 Nowe warstwy mapowe: Droga do celu Opracowano ponad 100 nowych warstw mapowych. Dane pochodzą z urzędu, jednostek i służb. Digitalizacja rejestrów i dokumentów papierowych. Dostosowanie wybranych rejestrów elektronicznych. Obsługa wybranych map powiatu rybnickiego.

15 Droga do celu Nowe warstwy mapowe (przykłady): Zwierzęta egzotyczne Rowy melioracyjne, przepusty Wybrane mapy powiatowe Plany architektoniczne budynków Sieć miejska, monitoring Dane z systemu podatkowego Dane z systemu PSP Dane z ratownictwa medycznego Dane statystyczne z OPS i PUP Syreny alarmowe Ewidencja zieleni zarządzanej przez ZZM Lokalizacja pojazdów i patroli

16 Droga do celu Powiązane systemy urzędowe: DDM Gońcy Rejestracja DMT WZDR EGB dgdialog Mienie SEDZiG Pesel MPZP Podatki Koncesje BIP Rybnik.eu Edukacja

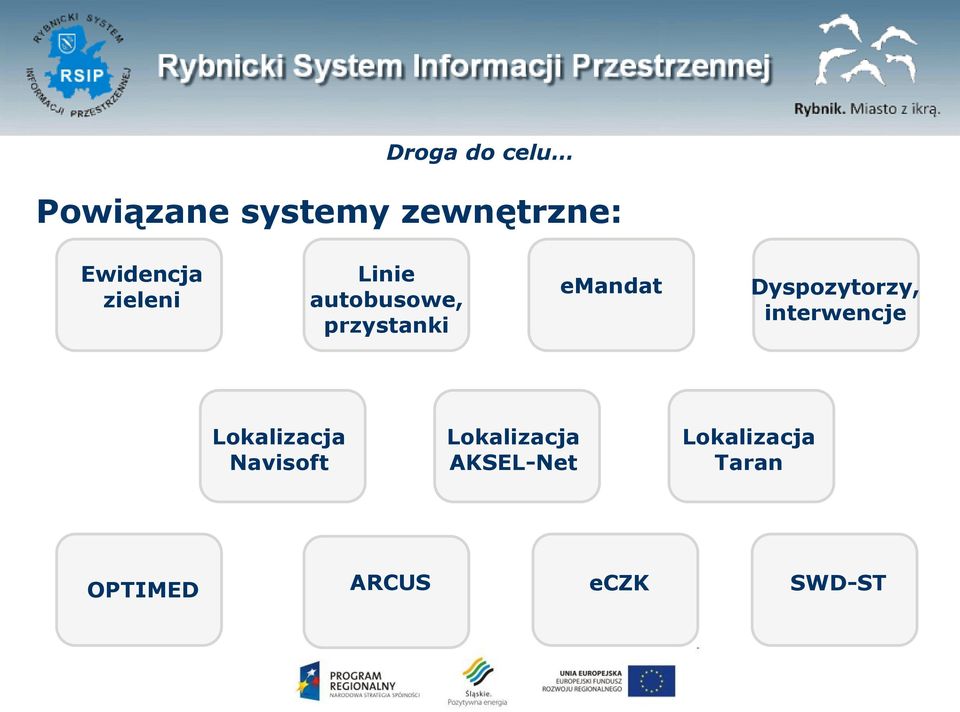

17 Droga do celu Powiązane systemy zewnętrzne: Ewidencja zieleni Linie autobusowe, przystanki emandat Dyspozytorzy, interwencje Lokalizacja Navisoft Lokalizacja AKSEL-Net Lokalizacja Taran OPTIMED ARCUS eczk SWD-ST

18 Urządzenia mobilne: Lokalizatory montowane w pojazdach (74 szt.): PCZK (18 szt., OSP), RSK (30 szt., Akcja Zima), ZGM (8 szt., usługi trans.), KM PSP (9 szt.), SZOZ WSS (9 szt.). Palmtopy w pokrowcach ochronnych (10 szt.): UMR (1 szt.), RSK (4 szt.), ZZM (5 szt.). Palmtopy wzmacniane (11 szt.): SM (5 szt.), KM PSP (6 szt.). Droga do celu Notebooki z funkcją tabletu (18 szt.): PCZK (2 szt.), RSK (2 szt.), ZTZ (1 szt.), ZZM (2 szt.), SM (4 szt.), KM PSP (2 szt.), KMP ( 5 szt.).

19 Urządzenia mobilne: Droga do celu Lokalizatory: (74 szt.) Tablety: (18 szt.) Palmtopy standard: (10szt.) Palmtopy wzmacniane: (11 szt.)

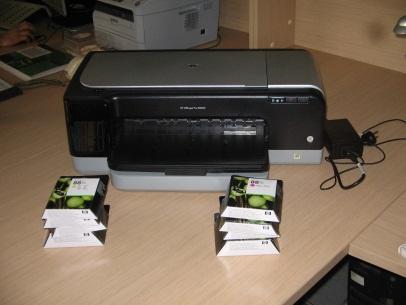

20 Komputery z monitorami 19 i 22 (15 zest.): UMR (2 szt.), PCZK (1 szt.), RSK (2 szt.), ZZM (1 szt.), ZGM (1 szt.), SM (1 szt.), KM PSP (2 szt.), SPZOZ WSS (4 szt.), KMP (1 szt.). Drukarki A3 (6 szt.): RSK, ZGM, SM, KM PSP, SPZOZ WSS, KMP. Plotery (2 szt.): ZZM, PCZK. Droga do celu Komputery, drukarki i plotery:

21 Droga do celu Komputery, drukarki i plotery: Komputery: (15 szt.) Monitory 19 : (20 szt.) Monitory 22 : (8 szt.) Drukarki A3: (6 szt.) Plotery: (2 szt.)

22 Promocja projektu: Droga do celu Naklejki informacyjne. Tablice informacyjne i pamiątkowe. Plakaty reklamujące projekt. Prezentacje multimedialne. Artykuł prasowy. Pokazy systemu dla kadry kierowniczej.

23 Promocja projektu: Droga do celu

24 Droga do celu Szkolenia użytkowników i administratorów: Szkolenia z obsługi lokalizatorów, palmtopów i tabletów (po dwóch użytkowników dla każdego urządzenia). Szkolenia użytkowników RSIP-u (200 osób) (po dwóch użytkowników dla każdego urządzenia i średnio po dwie osoby na wydział). Szkolenia administratorów (5 administratorów głównych i po dwóch administratorów lokalnych). Wykorzystanie portalu edukacyjnego podczas szkoleń.

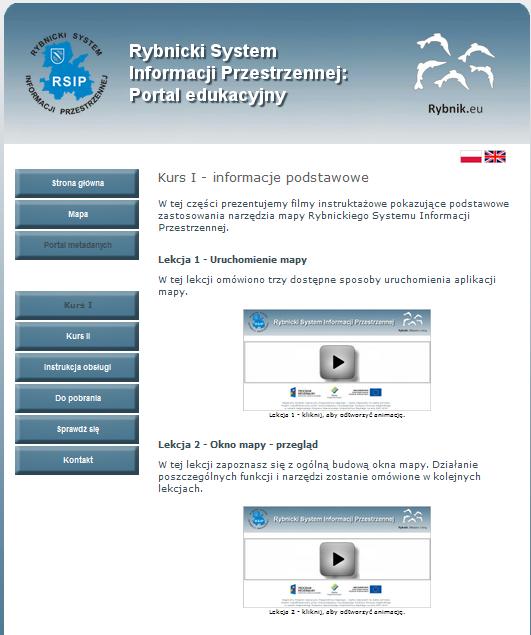

25 Droga do celu Szkolenia użytkowników i administratorów:

26 Rozwiązania informatyczne

27 Zastosowane rozwiązania: Serwer mapowy: Baza danych: Rozwiązania informatyczne Autodesk MapGuide Enterprise (pobieranie danych poprzez interfejs FDO) Oracle 9i/10g Enterprise Spatial Medium transmisyjne: Technologie: Przeglądarka: Przeglądarka mobilna: Internet (LAN, WAN, GSM) Fusion, AJAX, DHTML, JavaScript Firefox, Chrome, Opera, Internet Explorer itd. (bez dodatkowych wtyczek) Android, Java, Opera Mobile

28 Rozwiązania informatyczne Schemat przepływu danych: dane specjalne zewnętrzne systemy lokalizacji GPS systemy w JM/SP E-CZK, SumPro, EWID/SWD,OptiMed dane fakultatywne JM i SP transfer transfer dane specjalne aplikacja obsługi danych fakultatywnych edycja baza danych xrsip transfer własny system lokalizacji GPS bazy danych systemów źródłowych replikacja i transfer ładowanie i mapowanie replikacja częściowa baza danych RSIP archiwizacja replikacja częściowa edycja edycja dane fakultatywne UMR aplikacja obsługi danych fakultatywnych zasoby plikowe, rejestry i dane statystyczne back-up metadane aplikacja obsługi metadanych

29 Rozwiązania informatyczne Nowe narzędzia administracyjne: RSIP-ADMIN Zarządzanie użytkownikami i zasobami. RSIP-FORMS Definiowanie formatek wyszukiwania, raportów itp. RSIP-RAPORT Definiowanie raportów złożonych.

30 Rozwiązania informatyczne Zarządzanie systemem (RSIP-ADMIN): Definiowanie kompozycji mapowych (Autodesk MG Studio). Zarządzanie użytkownikami. Nadawanie praw do narzędzi. Nadawanie praw do danych z dokładnością do warstw i pól danych. Obsługa wniosków o nadawanie uprawnień do ekstranetu wraz z obsługą certyfikatów VPN.

31 Rozwiązania informatyczne Zarządzanie systemem (RSIP-ADMIN):

32 Rozwiązania informatyczne Definiowanie formatek (RSIP-FORMS): Edycja i zarządzanie formatkami dla wyszukiwania, raportów prostych, formularzy DMT i list wyszukiwań. Możliwość stosowania w zależności od potrzeb - wielu formatek do tych samych warstw. Obsługa pól typu słowniki, listy wyboru, maski itp.

33 Rozwiązania informatyczne Definiowanie formatek (RSIP-FORMS):

34 Rozwiązania informatyczne Definiowanie raportów złożonych (RSIP-RAPORT): Definiowanie, zarządzanie specjalistycznymi raportami. Możliwość stosowania w zależności od potrzeb - wielu formatek do tych samych warstw. Obsługa praktycznie dowolnego układu raportu, elementów zewnętrznych (zdjęcia), układu wielostronicowego.

35 Rozwiązania informatyczne Definiowanie raportów złożonych (RSIP-RAPORT):

36 Rozwiązania informatyczne Wypis/wyrys MPZP (RSIP-RAPORT):

37 Rozwiązania informatyczne Nowe narzędzia użytkowe: RSIP-SEARCH Proste wyszukiwanie i raportowanie. RSIP-SPATIAL RSIP-OFFLINE Portal metadanych Portal edukacyjny Analizy przestrzenne, wyszukiwanie trasy, generowanie map tematycznych. Przeglądanie map na urządzeniach mobilnych bez dostępu do Internetu. Przeglądanie i edycja metadanych. Szkolenie użytkowników, podnoszenie ich kwalifikacji.

38 Rozwiązania informatyczne Wyszukiwanie i raportowanie (RSIP-SEARCH): Podstawowy mechanizm wyszukiwania danych zgromadzonych w systemie. Wyszukiwanie po dowolnych atrybutach udostępnionych użytkownikom. Obsługa prostych raportów w postaci tabeli. Obsługa wydruków mapy. Edytor zapytań SQL.

39 Rozwiązania informatyczne Wyszukiwanie i raportowanie (RSIP-SEARCH):

40 Rozwiązania informatyczne Edytor SQL (RSIP-SEARCH):

41 Rozwiązania informatyczne Analizy przestrzenne (RSIP-SPATIAL): Analizy przestrzenne wykorzystujące funkcje Oracle Spatial (np. analiza zawierania się, przecinania, odległości). Definiowanie przez użytkownika własnych map tematycznych korzystając. Wyszukiwanie trasy przejazdu. Możliwość realizacji działań analitycznych praktycznie na wszystkich danych przechowywanych w bazie Oracle Spatial.

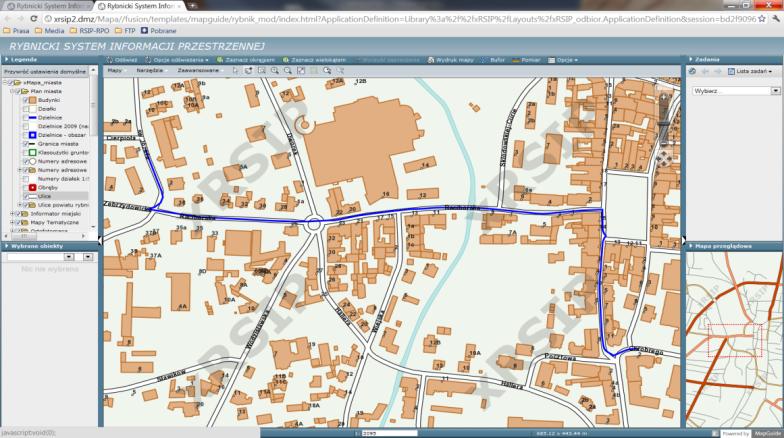

42 Rozwiązania informatyczne Analizy przestrzenne (RSIP-SPATIAL):

43 Rozwiązania informatyczne Przeglądanie map bez Internetu (RSIP-OFFLINE): Przeglądanie podstawowych danych mapowych bez podłączenia do Internetu. Obsługa plików SHP/DBF. Mechanizmy aktualizacji danych (ręcznie, automatycznie).

44 Rozwiązania informatyczne Przeglądanie map bez Internetu (RSIP-OFFLINE):

45 Portal metadanych: Rozwiązania informatyczne Przeglądanie metadanych (usługa katalogu wg INSPIRE). Edycja metadanych przez Dysponentów. Publikacja metadanych.

46 Portal metadanych: Rozwiązania informatyczne

47 Portal edukacyjny: Rozwiązania informatyczne Zróżnicowany materiał edukacyjny dostosowany do potrzeb (dla internautów oraz dla pracowników urzędu, jednostek i służb). Lekcje multimedialne. Instrukcje obsługi. Kontrola postępów nauczania. Testy sprawdzające zdobytą wiedzę.

48 Portal edukacyjny: Rozwiązania informatyczne

49 Rozwiązania informatyczne Modernizowane elementy systemu: RSIP-CSK Centralny Słownik Konwersji. RSIP-DMT RSIP-GPS ImpExp Obsługa danych fakultatywnych. Obsługa lokalizacji bieżącej i historycznej pojazdów i patroli. Replikowanie danych.

50 Rozwiązania informatyczne Centralny Słownik Konwersji (RSIP-CSK): Łączenie danych tego samego typu, a pochodzących z różnych systemów (np. Chrobrego B. Chrobrego Bolesława Chrobrego). Zdefiniowanie słowników ulic, adresów i działek. Powiązanie danych z systemów EGB, dgdialog, pbewid, Ratusz Mienie, Ratusz Podatki. Automatyzacja procedur aktualizacji. Raporty zawierające zdefiniowane wartości słownikowe, dane powiązane i dane niepowiązane. Możliwość definiowania nowych słowników.

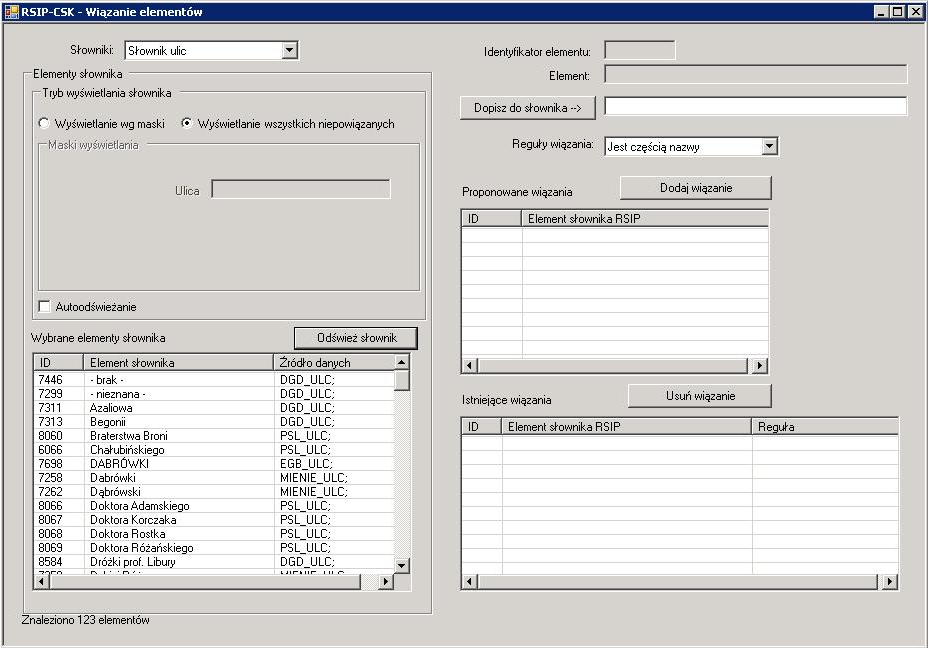

51 Rozwiązania informatyczne Centralny Słownik Konwersji (RSIP-CSK):

52 Rozwiązania informatyczne Edycja danych fakultatywnych (RSIP-DMT): Tworzenie przez pracowników własnych danych opisowych i mapowych. Dowolna struktura danych i dowolny rodzaj geometrii (punkt, linia, powierzchnia). Możliwość wiązania dowolnej ilości danych pochodzących z różnych warstw (np. zespoły szkolne szkoły przedszkola). Edycja istniejącej geometrii, snapowanie, kopiowanie geometrii. Możliwość dołączania dowolnej ilości załączników (plików w dowolnych formatach). Zgłoszenia dyspozytorskie. Zgłoszenia internautów.

53 Rozwiązania informatyczne Edycja danych fakultatywnych (RSIP-DMT):

54 Rozwiązania informatyczne Obsługa lokalizacji (RSIP-GPS): Wyszukiwanie lokalizacji bieżącej i historycznej pojazdów i patroli. Obsługa urządzeń dostarczonych w projekcie oraz obcych (np. lokalizatory autobusowe dostarczone w ramach projektu ekarta). Raporty dla wskazanych pojazdów w zadanym przedziale czasowym. Wyliczanie kilometrażu dla wskazanego pojazdu. Dodawanie nowych lokalizatorów, edycja ich konfiguracji.

55 Rozwiązania informatyczne Obsługa lokalizacji (RSIP-GPS):

56 Rozwiązania informatyczne Replikacja danych (ImpExp): Obsługa baz danych (Oracle, MS SQL, Firebird, DBF). Obsługa danych plikowych (SWDE, XLS, XML, DGN, DWG/DWF, MAP/TAB). Uruchamianie ręczne i automatyczne (harmonogram zadań). Logi z wykonanych replikacji. Konwersja polskich znaków i układów współrzędnych. System kontroli kopiowania danych pomiędzy bazami. Wstępna kontrola syntaktyczna i semantyczna.

57 Rozwiązania informatyczne Replikacja danych (ImpExp):

58 Rozwiązania organizacyjne

59 Zarządzenia, umowy: Rozwiązania organizacyjne Zarządzenie ws. powołania zespołu ds. wdrożenia projektu. Zarządzenie regulujące zadania jednostek w ramach projektu oraz zasady przekazania sprzętu teleinformatycznego. Zarządzenie ws. obsługi rybnickiej Infrastruktury Informacji Przestrzennej poprzez RSIP. Porozumienie i umowa pomiędzy miastem a służbami ws. wdrożenia projektu. Umowy pomiędzy miastem a służbami na użyczenie sprzętu teleinformatycznego. Umowy na przetwarzanie danych osobowych.

60 Rozwiązania organizacyjne Dokumentacja, wymiana informacji: Projekt techniczny wdrożenia. Miesięczne raporty koordynatorów. Kwartalne raporty kierownika projektu. HelpDesk (wdrożenie i serwis). Wnioski o płatność RPO. Usystematyzowanie praw dostępu do danych (Karty Grupy Informacji).

61 Korzyści z systemu

62 Wydziały Urzędu: Korzyści z systemu Przyśpieszenie w dostępie do danych geodezyjnych. Dostęp do danych innych dysponentów. Szybsze wydawanie decyzji i dokumentów. Analiza wskaźników ISO i logów z systemu obiegu dokumentów wykazuje kilkukrotne przyspieszenie wydawania decyzji związanych z lokalizacją przestrzenną (w porównaniu do okresu sprzed wdrożenia RSIP-u w 2005 r.). Łatwiejsza wymiana informacji pomiędzy wydziałami.

63 Korzyści z systemu Rybnickie Służby Komunalne: Możliwość weryfikacji rzeczywistego czasu pracy (Akcja Zima). Zapobieganie uszkodzeniom uzbrojenia terenu. Weryfikacja rodzaju własności gruntów (kolejność odśnieżania). Straż Miejska: Efektywny przepływ informacji o osobach popełniających wykroczenie. Dostęp do informacji o rodzaju własności.

64 Zarząd Zieleni Miejskiej: Korzyści z systemu Usprawnienie zdobywania informacji o własności terenu i uzbrojenia terenu. Weryfikacja rodzaju własności gruntów. Powiatowe Centrum Zarządzania Kryzysowego: Podgląd danych z wodowskazów na rzece Rudzie.

65 Podsumowanie

66 Podsumowanie Najważniejsze cechy projektu i RSIP-u: Jeden z nielicznych krajowych systemów GIS realizowany w tak szerokim zakresie danych, powiązanych systemów i instytucji. Przechowywanie praktycznie całej geometrii w bazie danych w formacie Oracle Spatial. Możliwość pracy z dowolną przeglądarką. Interfejs mobilny dla internautów i pracowników jednostek i służb. Kompleksowy portal edukacyjny dla internautów i pracowników. Portal metadanych zawierający metadane dla wszystkich zbiorów.

67 Dziękuję za uwagę Urząd Miasta Rybnika Wydział Informatyki Referat Systemów Informacji Przestrzennej
