Instrukcja podłączenia listew IP i Firewall Routera (FR) w LCO v03

Transkrypt

1 Instrukcja podłączenia listew IP i Firewall Routera (FR) w LCO v03 Wyposażenie: dwie listwy IP, IP 1 i IP 2 (uwaga! nie są identyczne, i nie wolno ich pomylić!), Firewall Router FR z zasilaczem, niebieski kabel eth do FR, kabel eth czerwony, kabel eth xxx, 2 misie do sprawdzania napięcia w listwach, jedna listwa zwykła, styropianowa podkładka pod listwy. Dodatkowe informacje na temat infrastruktury PI w LCO: Instrukcja komunikowania się z Warszawą: I. Etap pierwszy - SZCZĘKI Kolejność czynności pomyślana jest w ten sposób, żebyśmy jak najdłużej byli w kontakcie. W razie jakiś trudności, padów czy kompletnego zacięcia się czegoś, należy przejść do Control Roomu, zalogować się na komputer ASASa jako pi i wywołać talk do użytkownika pi (nawet dwóch użytkowników pi może rozmawiać ze sobą, talk pi, oddzielna instrukcja na ). Przyjmujemy zasadę, że obie strony informują się na bieżąco, co widzą i co robią. Uruchomić monitor pi2 (oddzielna instrukcja), zalogować się na pi2 jako piguest, uruchomić talk i nawiązać kontakt z użytkownikiem pi (talk pi). Włączyć głośniki (power on) i wypróbować komunikację przez mikrofon i głośnik. Mikrofon umieszczony jest na górnym piętrze szczęk przy montażu, trzeba więc mówić głośno. Głośniki są na parterze. Komunikacja przez mikrofon i głośniki działa przy podniesionym pi2.

2 . Postawić FR na UPS (oznaczony ASAS UPS2), a jeśli się nie da, na zasilaczach kamer Wyłączyć przełącznikami oba zasilacze kamer stojące na pi2. Wypiąć z listwy zasilającej oznaczonej 230V UPS2 kable zasilaczy kamer (w razie wątpliwości, przejechać po nich ręką od zasilacza do listwy i w ten sposób ustalić, które to kable) W jedno ze zwolnionych gniazdek wpiąć listwę IP 2. W drugie zwolnione gniazdko wpiąć zasilacz FR (sprawdzić, czy się zmieszczą obok siebie!) Podłączyć zasilanie do FR (wpiąć do FR kabelek od zasilacza) Wpiąć niebieski kabel ethernet do FR, gniazdo internet Drugi koniec niebieskiego kabla ethernet wpiąć w wolne gniazdko na pozycji od 2 do 8 w switchu (w żadnym wypadku nie w gniazdko w pozycji 1) Połączyć kablem internetowym listwę IP 2 z FR gniazdko 2 Wpiąć misie testowe w gniazdka 1 i 3 listwy IP 2 Po zakończeniu I etapu nastąpi testowanie listwy IP 2. IP 2 pozwala na zdalne włączenie i wyłączenie gniazdek 1-2 i (nie oddzielnie, tylko w grupach). Włączenie i wyłączenie gniazdka sygnalizują diody, dodatkowo w gniazdka 1 i 3 wpięte są misie. Warszawa wykona następujące operacje: - zainicjalizuje serwer www w IP 2 (nie powinno się nic zdarzyć) - wyłączy/włączy wszystkie gniazda

3 - wyłączy/włączy grupy gniazd 1-2 i Przez cały czas powinniśmy utrzymywać łączność i informować się, co widzimy i robimy. Jeśli testy IP 2 się nie powiodą, wracamy do poprzedniej konfiguracji, to znaczy trzeba wypiąć zasilanie i ethernet listwy IP 2 wypiąć zasilanie FR wpiąć zasilanie kamer w listwę 230V UPS2 włączyć zasilanie kamer przełącznikami sprawdzić, czy kręcą się wiatraczki w zasilaczach Warszawa sprawdzi kamery, jeśli okaże się, że w czasie wyłączania/włączania zasilania kamer spalił się jakiś bezpiecznik, trzeba będzie wymienić bezpieczniki w kamerach (są na zewnątrz). W takim wypadku można poprosić o pomoc Michała Szymańskiego (przygotujemy dokładną instrukcję). Jeśli testy IP 2 się powiodą: Warszawa wyłączy zdalnie pi2. W tej sytuacji można się komunikować przez komputer ASAS w Control Roomie Po zatrzymaniu pi2, wypiąć kabel zasilający pi2 z listwy 230V UPS2 Wpiąć kabel zasilający pi2 w listwę IP 2, gniazdo 2 Wpiąć kable zasilaczy kamer w listwę IP 2, gniazda 4 i 5 (ważne! chodzi o to, żeby można było resetować oddzielnie komputer i oddzielnie kamery) Wpiąć zwykłą listwę w gniazdko listwy 230V UPS2 Włączyć zasilacze kamer, sprawdzić wiatraczki Włączyć guzikiem pi2, zalogować się na pi2 jako piguest i uruchomić talk pi Obie listwy ułożyć na styropianowej podstawie koło komputera pi2 tak, żeby były łatwo dostępne w przedniej części budy, ale jednocześnie nie za blisko wejścia, żeby nie padało na nie. Zbandować wiszące kable

4 II Etap drugi CONTROL ROOM, SZCZĘKI I ZNOWU CONTROL ROOM W CR nie ma mikrofonu, więc zaczynamy od upewnienia się że działa komunikacja przez talk na komputerze ASASa (CR i logowanie się na ASASa opisane jest w oddzielnej instrukcji ). Otworzyć talk na komputerze ASAS i porozumieć się z Warszawą (talk pi) Jeden koniec czerwonego kabla ethernet wpiąć w wolne gniazdko w wiszącym switchu (np. 7) Drugi koniec czerwonego kabla wpiąć w pi1 z tyłu, w miejsce zielonego kabla ethernet, który należy wypiąć

5 Nastąpią testy z Warszawy, mające za cel ustalenie, czy w dalszym ciągu pi1 jest widoczny z Warszawy. Jeśli nie jest, to wypinamy czerwony kabel z pi1 i wpinamy na jego miejsce kabel zielony. Jeśli testy się powiodły, przejść do szczęk Zidentyfikować zielony kabel prowadzący z CR i wychodzący z rury w szczękach nie jest to (zielony) kabel prowadzący od switcha do pi2! W razie wątpliwości, przejechać po nim ręką. Wypiąć zielony kabel prowadzący z CR z wiszącego switcha, patrz zdjęcia powyżej i wpiąć go do FR, gniazdo nr 1 Wrócić do Control Room Porozumieć się z Warszawą przez talk Pi1 zostanie wyłączone zdalnie z Warszawy Wypiąć kabel zasilający pi1 z listwy zasilającej W to samo miejsce wpiąć zasilanie listwy IP 1 Wpiąć zielony kabel, wyjęty uprzednio z pi1 (patrz powyżej) do listwy IP 1 Wpiąć misie kontrolne w gniazda 1 i 3 listwy IP 1 Testy z Warszawy. Obserwować co się dzieje w czasie testów Testy powinny przebiegać podobnie jak w wypadku listwy IP 2, z tym że w wypadku IP 1 inicjalizacja powoduje zamknięcie zasilania całej listwy, które następnie trzeba dopiero zdalnie włączyć, więc w momencie inicjalizacji diody i misie zgasną. Jeśli testy listwy nie powiodą się, należy przywrócić stan poprzedni, to znaczy wykonać starannie w odwrotnej kolejności krok po kroku poprzednie czynności, konsultując się z Warszawą. Jeśli testy się powiodą, należy

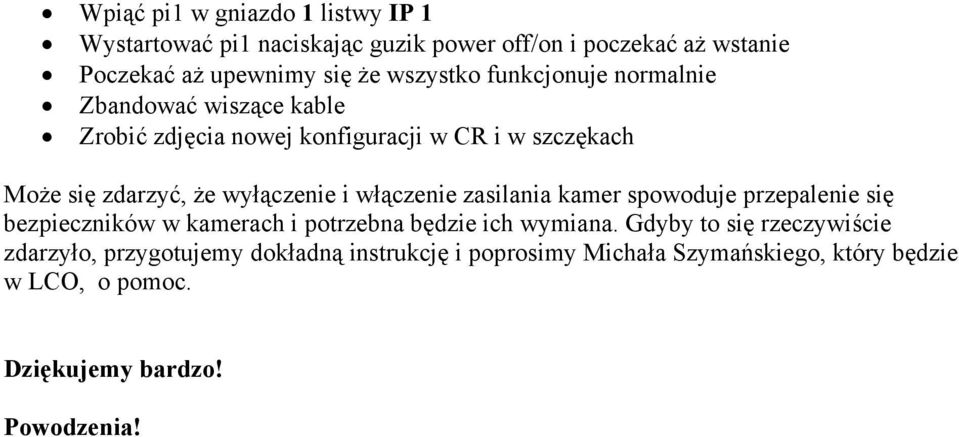

6 Wpiąć pi1 w gniazdo 1 listwy IP 1 Wystartować pi1 naciskając guzik power off/on i poczekać aż wstanie Poczekać aż upewnimy się że wszystko funkcjonuje normalnie Zbandować wiszące kable Zrobić zdjęcia nowej konfiguracji w CR i w szczękach Może się zdarzyć, że wyłączenie i włączenie zasilania kamer spowoduje przepalenie się bezpieczników w kamerach i potrzebna będzie ich wymiana. Gdyby to się rzeczywiście zdarzyło, przygotujemy dokładną instrukcję i poprosimy Michała Szymańskiego, który będzie w LCO, o pomoc. Dziękujemy bardzo! Powodzenia!
