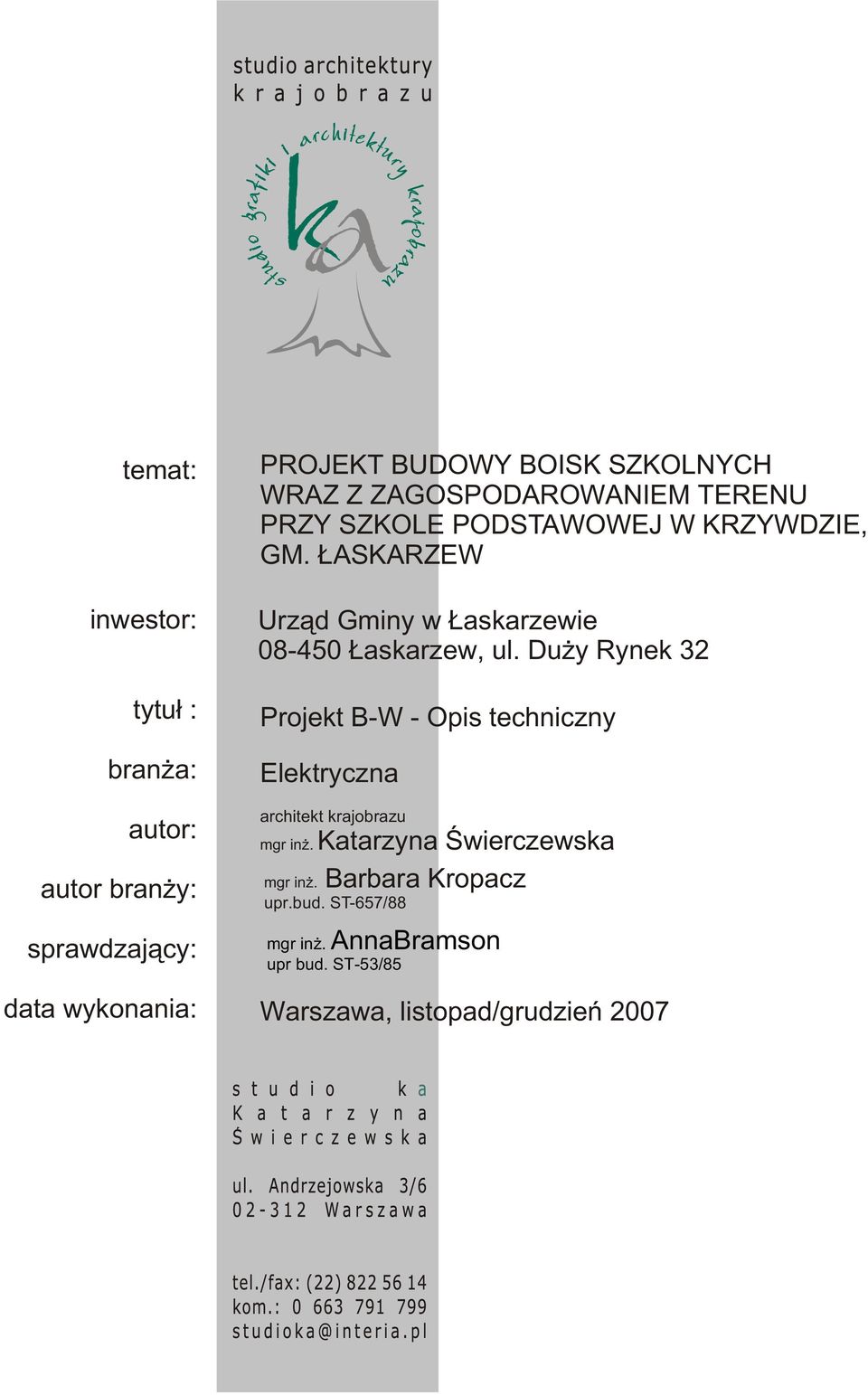

1 ka temat: inwestor: tytu³ : bran a: autor: autor bran y: sprawdzaj¹cy: data wykonania: PROJEKT BUDOWY BOISK SZKOLNYCH WRAZ Z ZAGOSPODAROWANIEM TERENU PRZY SZKOLE PODSTAWOWEJ W KRZYWDZIE, GM. ASKARZEW Urz¹d Gminy w askarzewie askarzew, ul. Du y Rynek 32 Projekt B-W - Opis techniczny Elektryczna architekt krajobrazu mgr in. Katarzyna Œwierczewska mgr in. Barbara Kropacz upr.bud. ST-657/88 mgr in. AnnaBramson upr bud. ST-53/85 Warszawa, listopad/grudzieñ 2007

2 Zawartość opracowania 1. Wstęp str Przedmiot opracowania 1.2. Podstawa opracowania 1.3. Zakres opracowania 1.4. Dane ogólne, przydział mocy 2. Opis techniczny str Instalacja oświetlenia terenu 2.2. Tablica T Kabel zasilający kontener magazynowy 2.4. Układanie kabli w ziemi 2.5. Instalacja ochrony od porażeń 2.6. Uwagi końcowe 2.7. Zestawienie materiałów zasadniczych 3. Obliczenia str Bilans mocy 3.2. Spadki napięcia 3.3. Obliczenia natężenia oświetlenia 4. Dokumenty formalne - odpis umowy sprzedaży energii elektrycznej - oświadczenie projektanta - odpis uprawnień projektantów - odpis przynależności projektantów do Izby Inżynierów Budownictwa 5. Rysunki Rys.E-01. Plan sytuacyjny skala: 1:500 Rys.E-02 Schemat ideowy zasilania oświetlenia terenu skala: b.s. Rys.E-03 Tablica TO skala: b.s 6. Karty katalogowe urządzeń Strona 2

3 1. Wstęp 1.1. Przedmiot opracowania. Przedmiotem opracowania jest projekt oświetlenia terenu przy Szkole Podstawowej w Krzywdzie gmina Łaskarzew Podstawa opracowania - zlecenie Inwestora - projekt branżowy zagospodarowania boisk - inwentaryzacja rzeczowa, - obowiązujące normy i przepisy Zakres opracowania Opracowanie niniejsze obejmuje: - tablicę zasilającą oświetlenie - latarnie oświetlenia terenu boisk - linie kablowe NN zasilające oświetlenie terenu - linię kablową zasilającą kontener magazynowy Dane ogólne, przydział mocy Moc zapotrzebowana (obecnie) Pz= 12,4 kw Moc zapotrzebowana (projektowana) Pz= 8,8 kw Moc zapotrzebowana (docelowo) Pz= 21,0 kw Należy wystąpić do Rejonu Energetycznego Garwolin o zwiększenie przydziału mocy o 9 kw. Strona 3

4 2.1. Instalacja oświetlenia terenu 2. Opis techniczny Instalację oświetlenia terenu należy wykonać kablami YKY(żo) 5x16 mm2 ułożonymi w ziemi. Kable należy wyprowadzić z projektowanej tablicy TO zamontowanej na ścianie przy tablicy głównej TG. Przewiduje się oświetlenie terenu boisk projektorami sodowymi MVP 506 A/62+SK ze źródłem światła sodowym SON-TPP 400W. Do oświetlenia boisk przewidziano zastosowanie słupów stalowych ośmiokątnych o wysokości 12m S120 pomalowanych na zielono. Projektory należy mocować do konstrukcji wsporczych (belek poprzecznych T o wymiarze dla opraw pojedynczych 2WT = 0,5m, dla opraw podwójnych 2WT = 1m oraz dla opraw potrójnych 2WT=1,5m). Do oświetlenia przejść przy szkole przewidziano zainstalowanie opraw oświetleniowych typu parkowego OCP 160B-PC/II z kloszem z poliwęglanu ze źródłem światła sodowym 150W. Oprawy należy mocować na słupach parkowych sześciokątnych stalowych S40 o wysokości 4m (słupy pomalowane na zielono). Słupy są wykonane z ocynkowanej taśmy stalowej giętej i są przeznaczone do posadowienia na fundamentach betonowych (F75 dla słupów S40 oraz F160 dla słupów S120). W każdym słupie przewidziano zainstalowanie tabliczki bezpiecznikowej we wnęce słupowej o wym. 40x9,5 cm. Wnękę słupową zabezpiecza pokrywa zapewniająca ochronę wnęki w stopniu IP 43. Jako zabezpieczenie opraw oświetleniowych przewidziano zainstalowanie wyłączników nadmiarowych (S301 B6A). Zasilanie opraw wewnątrz słupów wykonać należy przewodami YDY(żo) 3*2,5 mm Tablica TO Instalacje zasilane będą z projektowanej tablicy TO. Przewidziano zainstalowanie tablicy T0 natynkowej przy tablicy głównej TG. Na tablicy TG należy zainstalować rozłącznik bezpiecznikowy R303 20A dla zabezpieczenia obwodu zasilania projektowanej tablicy TO. Linię zasilającą należy wykonać przewodami YLY(żo) 5*16 mm2 na uchwytach na tynku. Na projektowanej tablicy TO należy zainstalować: - wyłączniki nadmiarowe S301 B16A, S302 B16A i S303 B16A do zabezpieczenia obwodów zasilających oświetlenie terenu, - stycznik SM z do sterowania obwodem oświetlenia nocnego, Strona 4

5 - wyłącznik nadmiarowy S301 B6A do zabezpieczenia obwodu sterowania oświetleniem terenu, - wyłączniki nadmiarowe S303 B16A do zabezpieczenia obwodu zasilania kontenera magazynowego - wyłącznik różnicowoprądowy P304 25A 30mA AC dla zabezpieczenia projektowanych obwodów, - rozłącznik FR A, - lampki kontrolne L301. Zaprojektowano automatyczne załączanie nocnego oświetlenia terenu przez działanie zegara cyfrowego (np. EG071 prod. HAGER). Zegar należy zbocznikować wyłącznikiem (np. FR301 16A) do załączania ręcznego oświetlenia terenu. Na tablicy TO przewidziano zainstalowanie przełączników obwodów typu ŁK do ręcznego ustawiania wybranego boiska lub grupy opraw. Przewidziano zasilenie opraw oświetlenia nocnego (ozn. N ) z fazy L Kabel zasilający kontener magazynowy Kontener magazynowy należy zasilić kablem YKY(żo) 5*4 mm2. Kabel należy wyprowadzić z projektowanej tablicy TO i wprowadzić do tablicy rozdzielczej elektrycznej stanowiącej wyposażenie kontenera Układanie kabli w ziemi Warunki ułożenia kabli w ziemi określa norma PN-76/E Kable należy układać w wykopie na głębokości 0,7 m na podsypce z piasku grubości 10 cm. Ułożone kable należy zasypać warstwę piasku 10 cm, warstwę rodzimego gruntu min. 15 cm i przykryć folią igelitową koloru niebieskiego. Wykop zasypać ubijając ziemię warstwami. Linie kablowe na całej długości należy oznakować za pomocą opasek z tworzyw sztucznych nakładanych na kable min. co 10 m. Oznaczniki należy także umieścić przy wejściach do przepustów rurowych, przy skrzyżowaniach z innymi kablami. Na opaskach należy wykonać trwale napisy zawierające: a) symbol i numer ewidencyjny linii b) oznaczenia kabla c) znak użytkownika kabla d) rok ułożenia kabla Przy skrzyżowaniach kabli z kablami tego samego rodzaju i sygnalizacyjnymi należy zachować odległość min. 25 cm. Na odcinkach linii, gdzie we wspólnym wykopie układane będą 2 kable należy zachować między nimi odległość min. 10 cm. Przy skrzyżowaniach kabli z rurociągami wodociągowymi, cieplnymi i kanalizacyjnymi oraz kablami telekomunika- Strona 5

6 cyjnymi kable energetyczne należy osłonić rurą z polietylenu o wysokiej gęstości φ 50 (np. AROT DVK50) po 50 cm z każdej strony skrzyżowania. Przy skrzyżowaniu kabli z gazociągiem oraz pod jezdniami kable należy osłonić rurą SRS50 po 50 cm z każdej strony skrzyżowania. Kable należy układać pod chodnikiem lub pod trawnikiem zachowując odległość od krawężnika jezdni i od fundamentów min. 50 cm Instalacja ochrony od porażeń Jako system dodatkowej ochrony od porażeń w instalacjach odbiorczych przyjęto szybkie samoczynne wyłączanie zasilania w układzie sieci TN-S. Do każdej latarni należy doprowadzić przewód ochronny PE i podłączyć go do zacisku uziemiającego tabliczki bezpiecznikowej. Obok kabli należy ułożyć bednarkę Fe/Zn 30*4 mm i połączyć ją z zaciskiem ochronnym latarni. Zaciski ochronne latarni i zaciski ochronne tabliczki należy połączyć drutem stal.-ocynk. φ 8 mm. Przewód ochronny PE należy doprowadzić do każdej oprawy oświetleniowej i do gniazd wtykowych. Bednarkę uziemiającą połączyć z uziomem budynku oraz z zaciskiem PE na tablicy To Uwagi końcowe Całość robót wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru robót bud.-montażowych część V - instalacje elektryczne", zgodnie z normą PN-76/E-05125, z normą PN-91/E oraz zgodnie z Rozporządzeniem Min. Przemysłu z dn r w sprawie warunków techn., jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej. Strona 6

7 2.8. Zestawienie materiałów zasadniczych 1 kabel YKY(żo) 5x16 mm2 750V mb Przewód YKY(żo) 5*4 mm2 750V mb 95 3 Przewód YDY(żo) 3*2,5 mm2 750V mb Słup stalowy ośmiokątny wys. 12 m S-120 z tabliczką kpl. 10 bezpiecznikową 5 Projektor MVP506 ze źródłem światła SON-TPP 400W kpl Fundament betonowy F160 szt Fundament betonowy F75 szt. 7 8 Konstrukcja wsporcza 2WT=0,5m szt 2 9 Konstrukcja wsporcza 2WT=1m szt 6 10 Konstrukcja wsporcza 2WT=1,5m szt 2 11 Rura ochronna AROT DVK50 mb 4 12 Rura AROT SRS50 mb bednarka stal.-ocynk. 30*4 mm mb drut stal.-ocynk. φ 8 mm mb Tablica T0 (wg rysunku) kpl 1 16 rozłącznik bezpiecznikowy R303 20A szt Oprawa parkowa OCP 160B-PC/II ze źródłem sodowym 150W szt Słup stalowy parkowy sześciokątny S40 o wysokości 4m szt Kanał instalacyjny KS 90*60 mm mb Przewód YLY(żo) 5*16 mm2 mb. 5 Strona 7

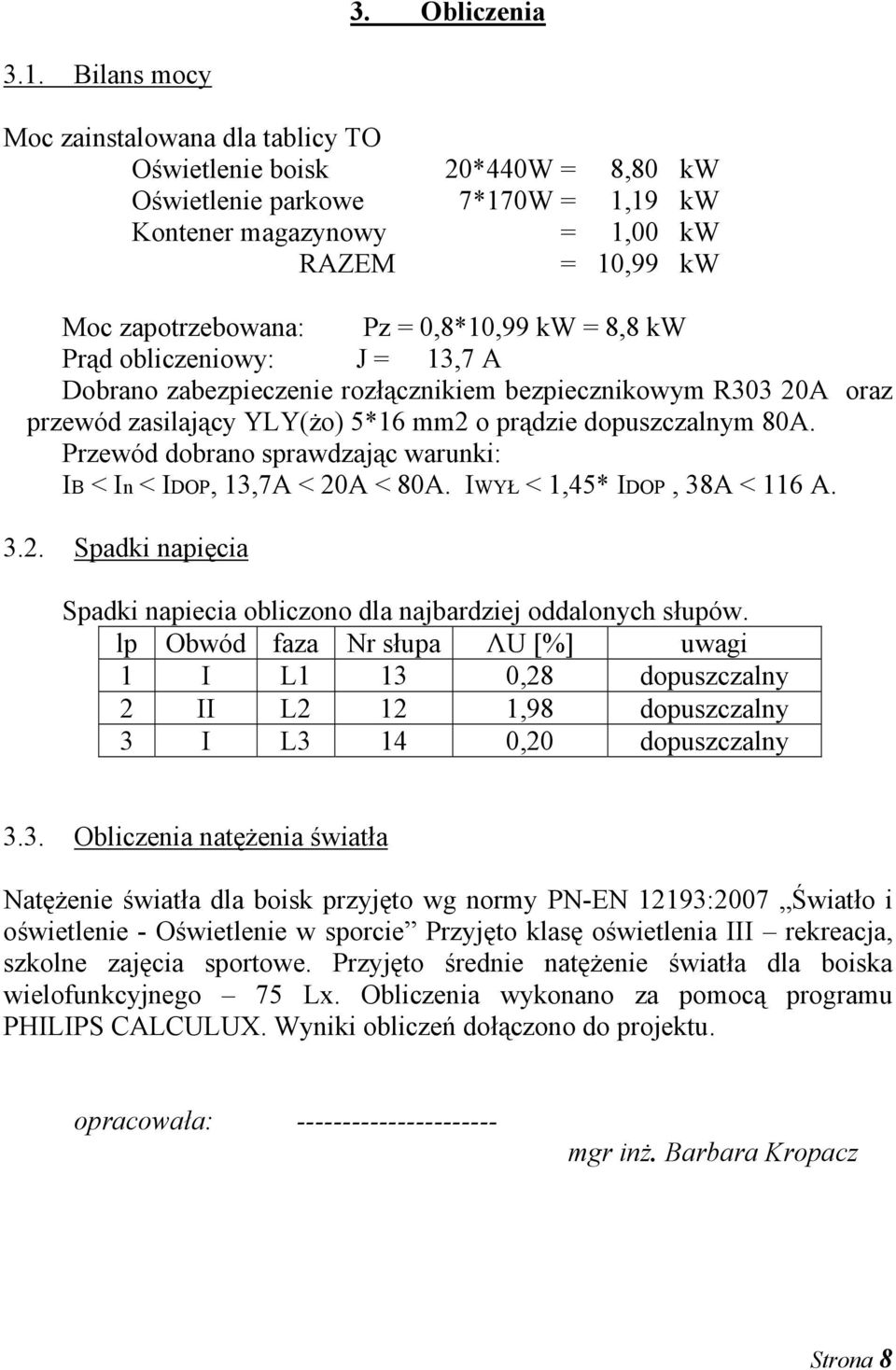

8 3. Obliczenia 3.1. Bilans mocy Moc zainstalowana dla tablicy TO Oświetlenie boisk 20*440W = 8,80 kw Oświetlenie parkowe 7*170W = 1,19 kw Kontener magazynowy = 1,00 kw RAZEM = 10,99 kw Moc zapotrzebowana: Pz = 0,8*10,99 kw = 8,8 kw Prąd obliczeniowy: J = 13,7 A Dobrano zabezpieczenie rozłącznikiem bezpiecznikowym R303 20A oraz przewód zasilający YLY(żo) 5*16 mm2 o prądzie dopuszczalnym 80A. Przewód dobrano sprawdzając warunki: IB < In < IDOP, 13,7A < 20A < 80A. IWYŁ < 1,45* IDOP, 38A < 116 A Spadki napięcia Spadki napiecia obliczono dla najbardziej oddalonych słupów. lp Obwód faza Nr słupa ΛU [%] uwagi 1 I L1 13 0,28 dopuszczalny 2 II L2 12 1,98 dopuszczalny 3 I L3 14 0,20 dopuszczalny 3.3. Obliczenia natężenia światła Natężenie światła dla boisk przyjęto wg normy PN-EN 12193:2007 Światło i oświetlenie - Oświetlenie w sporcie Przyjęto klasę oświetlenia III rekreacja, szkolne zajęcia sportowe. Przyjęto średnie natężenie światła dla boiska wielofunkcyjnego 75 Lx. Obliczenia wykonano za pomocą programu PHILIPS CALCULUX. Wyniki obliczeń dołączono do projektu. opracowała: mgr inż. Barbara Kropacz Strona 8
