1 P R A C O W N I A A R C H I T E K T O N I C Z N A Piotr DOMINICZAK & Mariusz SZCZURASZEK Ostrów Wielkopolski ul. Waryńskiego 21/2 tel. fax. ( 0-62 ) e mail pads@osw.pl NIP GBW S.A. O/Ostrów Wlkp PROJEKT WYKONAWCZY - ZAMIENNY OBIEKT: PROJEKT PRZEBUDOWY I ROZBUDOWY BUDYNKU OSTROWSKIEGO CENTRUM KULTURY INWESTOR: Gmina Miasto Ostrów Wielkopolski, al. Powstańców Wielkopolskich 18, Ostrów Wielkopolski LOKALIZACJA: Ostrów Wielkopolski, ul. Wolności 2 BRANŻA: TECHNOLOGIA - KINOTECHNIKA Imię Nazwisko Numery uprawnień Podpisy PROJEKTANT Zbigniew Jędrych nie wymagane wg. ustawy Prawo Budowlane z dn z późniejszymi zmianami w branżach: technologie teatralne instalacje niskoprądowe Ostrów Wielkopolski,

O/Ostrów Wlkp 16101032-623065-27001- PROJEKT WYKONAWCZY - ZAMIENNY OBIEKT: PROJEKT PRZEBUDOWY I ROZBUDOWY BUDYNKU OSTROWSKIEGO CENTRUM KULTURY INWESTOR: Gmina Miasto Ostrów Wielkopolski, al.

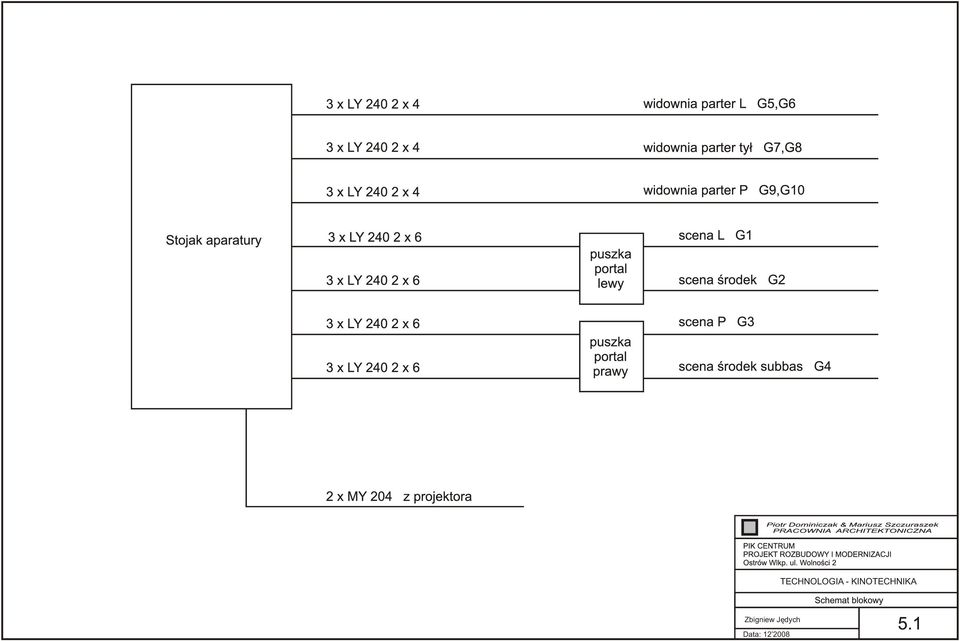

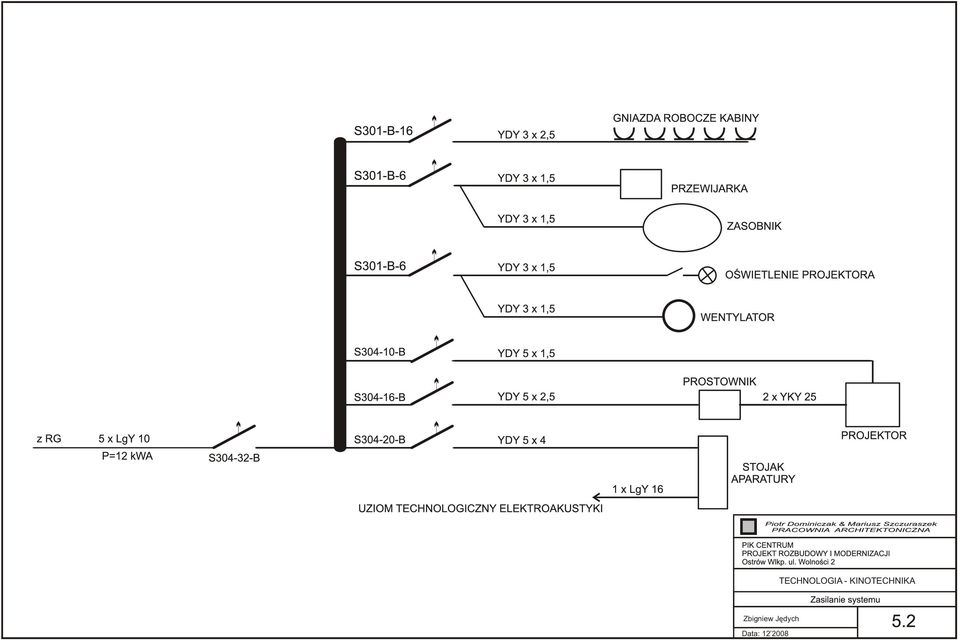

2 ZAWARTOŚĆ TECZKI I. Podstawa opracowania II. Zakres opracowania III. Opis techniczny 1. Kabina projekcyjna 2. Sprzęt projekcyjny 3. Sprzęt elektroakustyczny 4. Ekran 5. Okablowanie linii głośnikowych 6. Okablowanie zasilania 7. Zasilanie IV. Zestawienia 1. Lista kablowa 2. Zestawienie urządzeń 3. Zestawienie materiałów V. Rysunki 5,1. Schemat blokowy 5,2. Zasilanie systemu 5,3. Rzut piwnic kinotechnika 5,4. Rzut parteru kinotechnika 5,5. Rzut 1 piętra kinotechnika 5,6. Przekrój kinotechnika 5,7. Kabina kinotechnika rozmieszczenie urządzeń

Lista kablowa 2. Zestawienie urządzeń 3. Zestawienie materiałów V. Rysunki 5,1. Schemat blokowy 5,2. Zasilanie systemu 5,3.

3 I. PODSTWA OPRACOWANIA Projekt opracowano w oparciu o: - wytyczne dotyczące urządzeń i instalacji systemu łączności inspicjenta zawarte w projekcie opracowanym w 2005r. - wizję lokalną w budynku - uzgodnienia z Inwestorem II. ZAKRES OPRACOWANIA Projekt niniejszy obejmuje instalacje systemu kinotechniki. System łączności został opracowany według założeń uzgodnionych z Inwestorem, oraz, przez analogię, z potrzebami obiektów o podobnym charakterze użytkowym. III. OPIS TECHNICZNY Niniejsza dokumentacja stanowi projekt techniczny systemu kinotechniki W opracowaniu nie przewidziano zbędnych funkcji dodatkowych, niezwiązanych bezpośrednio z obsługą techniczną spektakli, prób, imprez i pracy w charakterze sali kinowej. System składa się z wyodrębnionych podsystemów funkcjonalnych: - bezpośredniej projekcji filmowej urządzenia projektora i peryferyjnych - zespołu sterowania ekranem - systemu nagłośnienia zaekranowego i dogłośnienia efektowego widowni - zespołu urządzeń elektroakustycznych systemu DOLBY - urządzeń pomocniczych W kabinie kinooperatora, w szafie aparaturowej umieszczone będą wszystkie urządzenia Systemu kinowego Dolby: dekoder, wzmacniacze, układy korekcji i dystrybucji dźwięku. Do szafy aparaturowej doprowadzone będą wszystkie linie głośnikowe i sterownicze wchodzące w skład systemu kinowego. 1. Kabina projekcyjna. Dane techniczne kabiny: długość L=4,16 m, szerokość B=3,05 m, wysokość H=2,47 m powierzchnia 12,67 m2, objętość 31,34 m3 poziom hałasu podczas pracy urządzeń ok. 75 db wymagane wytłumienie akustyczne wnętrza kabiny obciążenie podłogi kabiny 250 kg/m2 poziomy kąt projekcji 0, pionowy kąt projekcji 3, maksymalny dopuszczalny 6 oś projekcji symetryczna, wysokość osi projekcyjnej 1,2m od podłogi okno projekcyjne 0,4 x 0,9 m odległość projekcyjna kabina-ekran 28,28 m Wymagania klimatyzacyjne kabiny: - niezależny wyciąg mechaniczny gazów z latarni projektora = 4m3/min - rura wyciągu wyposażona w odwadniacz skroplin pary - wyłącznik zasilania wentylatora w tablicy zasilania kabiny Wentylacja nawiewno-wyciągowa kabiny powinna zapewnić: - odprowadzenie 4 kw strat cieplnych z urządzeń - objętość kabiny 33,3m3 - jedna osobę obsługi

System łączności został opracowany według założeń uzgodnionych z Inwestorem, oraz, przez analogię, z potrzebami obiektów o podobnym charakterze użytkowym. III.

4 2. Sprzęt projekcyjny Wyposażenie podstawowe - projektor filmowy z latarnią 2kW - zestaw obiektywów - prostownik - zasobnik talerzowy - przewijarka - sklejarka - szpule - okno projekcyjne - rama ekranowa z okotarowaniem - ekran - paski montażowe do ekranu 3. Sprzęt elektroakustyczny Odtwarzanie dźwięku w systemie DOLBY STEREO DIGITAL Wyposażenie: - procesor kinowy DOLBY - zwrotnica aktywna - monitor kontrolny - zestaw wzmacniaczy efektowych - zestaw wzmacniaczy głośników zaekranowych - szafa aparaturowa 19 - zestaw głośników zaekranowych - zestaw głośników efektów - zestaw głośników niskotonowych - wózki pod kolumny głośnikowe 4. Ekran przy odległości projekcyjnej Lp=28,28 mprzyjęto wielkość obrazu projekcyjnego o wymiarach 8,48 x 3,55 m wymiary ramy ekranowej wraz z maskownicami wynoszą 9,2 x 4,27 m 5. Okablowanie linii głośnikowych Doprowadzić z kabiny, od stojaka aparatury, do puszek przyłączowych na scenie, przewody do zespołu głośników zaekranowych typu LY x 6mm2. Puszki zamontować w wieżach portalowych L i P, zakończyć gniazdami SPEACON. Doprowadzić z kabiny, od stojaka aparatury, do miejsc zamontowania głosników, przewody głośników efektowych typu LY240 2 x 4mm2. Przewody pozostawić z zapasem 1m Wszystkie przewody doprowadzić w kabinie w miejsce stojaka aparatury, pozostawiając zapas min 3m

Sprzęt elektroakustyczny Odtwarzanie dźwięku w systemie DOLBY STEREO DIGITAL Wyposażenie: - procesor kinowy DOLBY - zwrotnica aktywna - monitor kontrolny - zestaw wzmacniaczy efektowych - zestaw

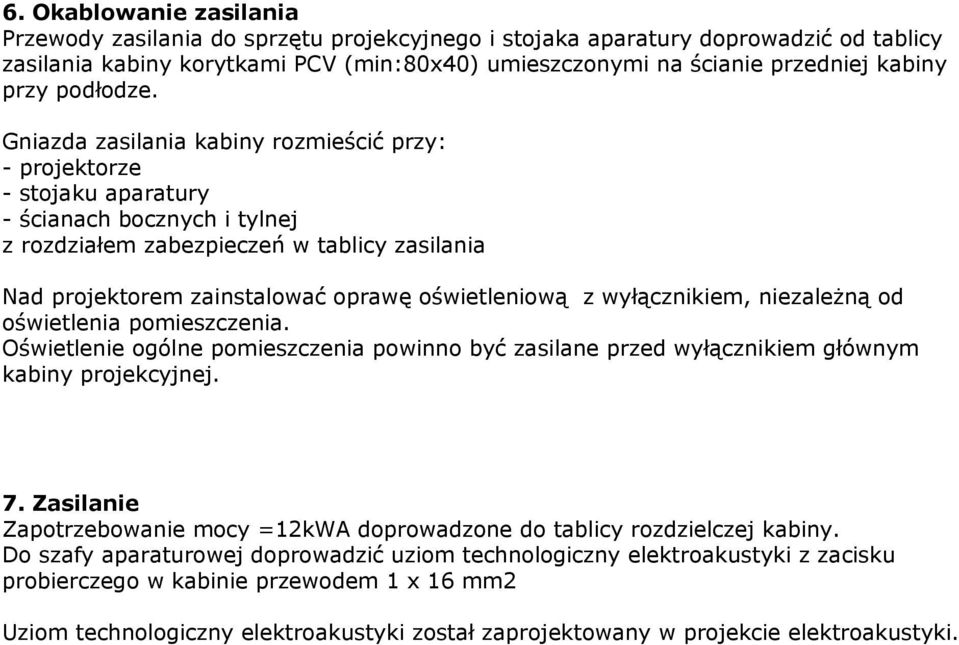

5 6. Okablowanie zasilania Przewody zasilania do sprzętu projekcyjnego i stojaka aparatury doprowadzić od tablicy zasilania kabiny korytkami PCV (min:80x40) umieszczonymi na ścianie przedniej kabiny przy podłodze. Gniazda zasilania kabiny rozmieścić przy: - projektorze - stojaku aparatury - ścianach bocznych i tylnej z rozdziałem zabezpieczeń w tablicy zasilania Nad projektorem zainstalować oprawę oświetleniową z wyłącznikiem, niezależną od oświetlenia pomieszczenia. Oświetlenie ogólne pomieszczenia powinno być zasilane przed wyłącznikiem głównym kabiny projekcyjnej. 7. Zasilanie Zapotrzebowanie mocy =12kWA doprowadzone do tablicy rozdzielczej kabiny. Do szafy aparaturowej doprowadzić uziom technologiczny elektroakustyki z zacisku probierczego w kabinie przewodem 1 x 16 mm2 Uziom technologiczny elektroakustyki został zaprojektowany w projekcie elektroakustyki.

Gniazda zasilania kabiny rozmieścić przy: - projektorze - stojaku aparatury - ścianach bocznych i tylnej z rozdziałem zabezpieczeń w tablicy zasilania Nad projektorem zainstalować oprawę

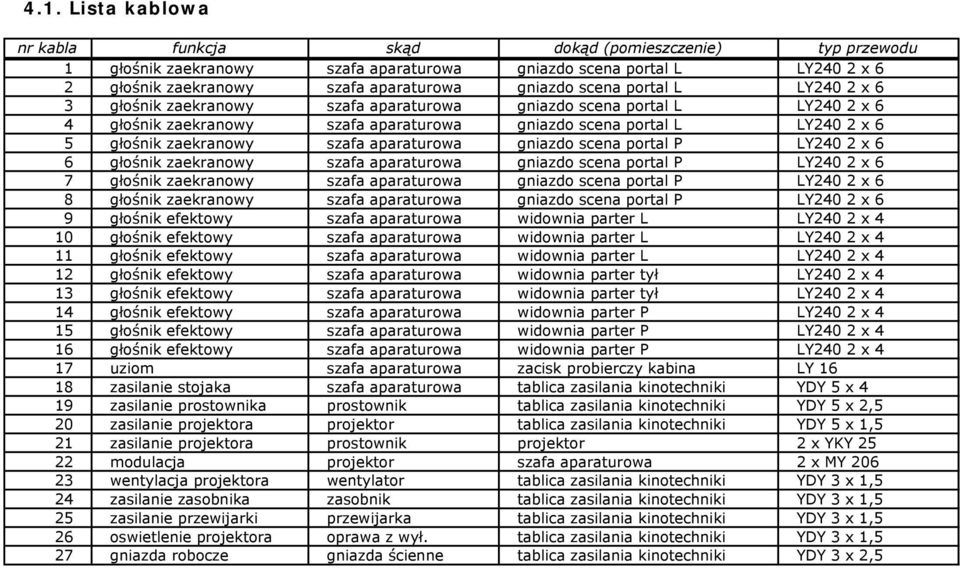

6 4.1. Lista kablowa nr kabla funkcja skąd dokąd (pomieszczenie) typ przewodu 1 głośnik zaekranowy szafa aparaturowa gniazdo scena portal L LY240 2 x 6 2 głośnik zaekranowy szafa aparaturowa gniazdo scena portal L LY240 2 x 6 3 głośnik zaekranowy szafa aparaturowa gniazdo scena portal L LY240 2 x 6 4 głośnik zaekranowy szafa aparaturowa gniazdo scena portal L LY240 2 x 6 5 głośnik zaekranowy szafa aparaturowa gniazdo scena portal P LY240 2 x 6 6 głośnik zaekranowy szafa aparaturowa gniazdo scena portal P LY240 2 x 6 7 głośnik zaekranowy szafa aparaturowa gniazdo scena portal P LY240 2 x 6 8 głośnik zaekranowy szafa aparaturowa gniazdo scena portal P LY240 2 x 6 9 głośnik efektowy szafa aparaturowa widownia parter L LY240 2 x 4 10 głośnik efektowy szafa aparaturowa widownia parter L LY240 2 x 4 11 głośnik efektowy szafa aparaturowa widownia parter L LY240 2 x 4 12 głośnik efektowy szafa aparaturowa widownia parter tył LY240 2 x 4 13 głośnik efektowy szafa aparaturowa widownia parter tył LY240 2 x 4 14 głośnik efektowy szafa aparaturowa widownia parter P LY240 2 x 4 15 głośnik efektowy szafa aparaturowa widownia parter P LY240 2 x 4 16 głośnik efektowy szafa aparaturowa widownia parter P LY240 2 x 4 17 uziom szafa aparaturowa zacisk probierczy kabina LY zasilanie stojaka szafa aparaturowa tablica zasilania kinotechniki YDY 5 x 4 19 zasilanie prostownika prostownik tablica zasilania kinotechniki YDY 5 x 2,5 20 zasilanie projektora projektor tablica zasilania kinotechniki YDY 5 x 1,5 21 zasilanie projektora prostownik projektor 2 x YKY modulacja projektor szafa aparaturowa 2 x MY wentylacja projektora wentylator tablica zasilania kinotechniki YDY 3 x 1,5 24 zasilanie zasobnika zasobnik tablica zasilania kinotechniki YDY 3 x 1,5 25 zasilanie przewijarki przewijarka tablica zasilania kinotechniki YDY 3 x 1,5 26 oswietlenie projektora oprawa z wył. tablica zasilania kinotechniki YDY 3 x 1,5 27 gniazda robocze gniazda ścienne tablica zasilania kinotechniki YDY 3 x 2,5

szafa aparaturowa gniazdo scena portal P LY240 2 x 6 6 głośnik zaekranowy szafa aparaturowa gniazdo scena portal P LY240 2 x 6 7 głośnik zaekranowy szafa aparaturowa gniazdo scena portal P LY240 2 x

7 4.2. Zestawienie urządzeń Projekcja nazwa ilość uwagi 1 projektor KINOTON FP30E 1 wyrób gotowy 2 latarnia KINOTON 1000/2000W 1 wyrób gotowy 3 prostownik IREM N wyrób gotowy 4 obiektyw 1 kpl =3 szt 1 wyrób gotowy 5 szpule 5 wyrób gotowy 6 lampa ksenonowa XBO 2000/HSC OSRAM 1 wyrób gotowy 7 zasobnik talerzowy ST200 E 1 wyrób gotowy 8 okno projekcyjne 40 x 90 cm 1 wyrób gotowy 9 stolik montażowy z przewijarką 1 wyrób gotowy 10 sklejarka 1 wyrób gotowy 11 ekran kinowy 1 wykonanie specjalne 12 paski montażowe do ekranu kpl 1 wyrób gotowy 13 wózki pod kolumny głośnikowe 3 wykonanie specjalne 14 rama ekranu Alu - TRISYSTEM 1 wykonanie specjalne 15 maskownice obrazu - czarny plusz 1 wykonanie specjalne + atest ppoż 16 puszki przyłączowe z gniazdami SPEACON 2 wyrób gotowy 17 montaz i uruchomienie 1 Nagłośnienie nazwa ilość uwagi 1 procesor DOLBY DIGITAL CP650 1 wyrób gotowy 2 zwrotnica aktywna 1 wyrób gotowy 3 monitor kontrolny 1 wyrób gotowy 4 wzmacniacz QSC 1310 USA 5 wyrób gotowy 5 wzmacniacz QSC 900 USA 4 wyrób gotowy 6 głośnik efektowy surround KCS-SR wyrób gotowy 7 głośnik zaekranowy KCS wyrób gotowy 8 głośnik zaekranowy niskotonowy KCS C 218A 2 wyrób gotowy 9 szafa aparaturowa z wyposazeniem 1 wyrób gotowy 10 montaż, uruchomienie i strojenie 1 Tablica zasilania i okablowanie nazwa ilość uwagi 1 tablica zasilania z osprzętem 1 wykonanie specjalne zgodnie z rysunkiem zasilania kinotechniki 2 montaż, uruchomienie i strojenie 1

montażowy z przewijarką 1 wyrób gotowy 10 sklejarka 1 wyrób gotowy 11 ekran kinowy 1 wykonanie specjalne 12 paski montażowe do ekranu kpl 1 wyrób gotowy 13 wózki pod kolumny głośnikowe 3 wykonanie

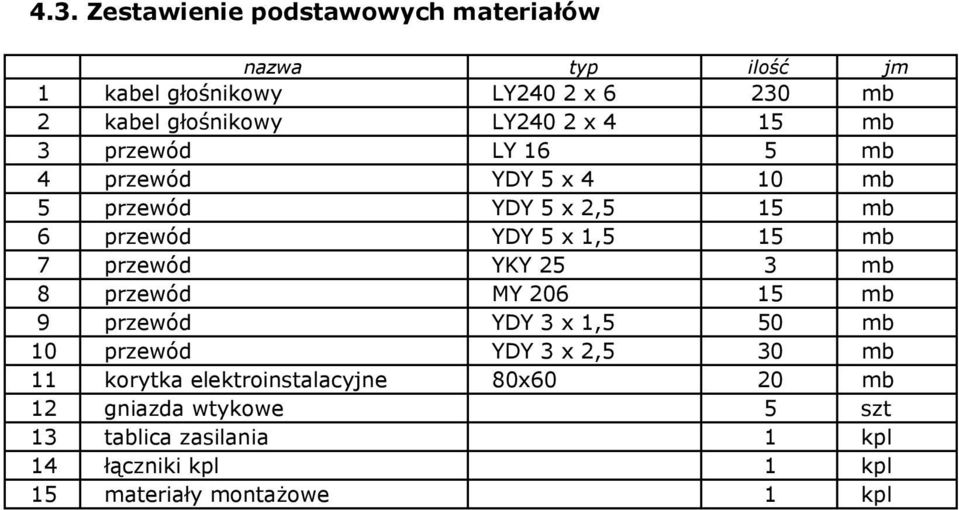

8 4.3. Zestawienie podstawowych materiałów nazwa typ ilość jm 1 kabel głośnikowy LY240 2 x mb 2 kabel głośnikowy LY240 2 x 4 15 mb 3 przewód LY 16 5 mb 4 przewód YDY 5 x 4 10 mb 5 przewód YDY 5 x 2,5 15 mb 6 przewód YDY 5 x 1,5 15 mb 7 przewód YKY 25 3 mb 8 przewód MY mb 9 przewód YDY 3 x 1,5 50 mb 10 przewód YDY 3 x 2,5 30 mb 11 korytka elektroinstalacyjne 80x60 20 mb 12 gniazda wtykowe 5 szt 13 tablica zasilania 1 kpl 14 łączniki kpl 1 kpl 15 materiały montażowe 1 kpl

7 przewód YKY 25 3 mb 8 przewód MY 206 15 mb 9 przewód YDY 3 x 1,5 50 mb 10 przewód YDY 3 x 2,5 30 mb 11 korytka
