MODERNIZACJA SZKOŁY PODSTAWOWEJ WEJŚCIE GŁÓWNE DO SZKOŁY WRAZ Z PODJAZDEM DLA NIEPEŁNOSPRAWNYCH

Transkrypt

1 BIURO OBSŁUGI INWSTYCJI I PROJEKTOWANIA INWEST-BUD Skierniewice ul. Ziołowa 10 tel fax NIP , Regon MODERNIZACJA SZKOŁY PODSTAWOWEJ WEJŚCIE GŁÓWNE DO SZKOŁY WRAZ Z PODJAZDEM DLA NIEPEŁNOSPRAWNYCH BranŜa: Elektryczna Adres: Jaktorów ul. Warszawska 88 Inwestor: Gmina Jaktorów Opracował: 1

2 Maj 2008r. 2

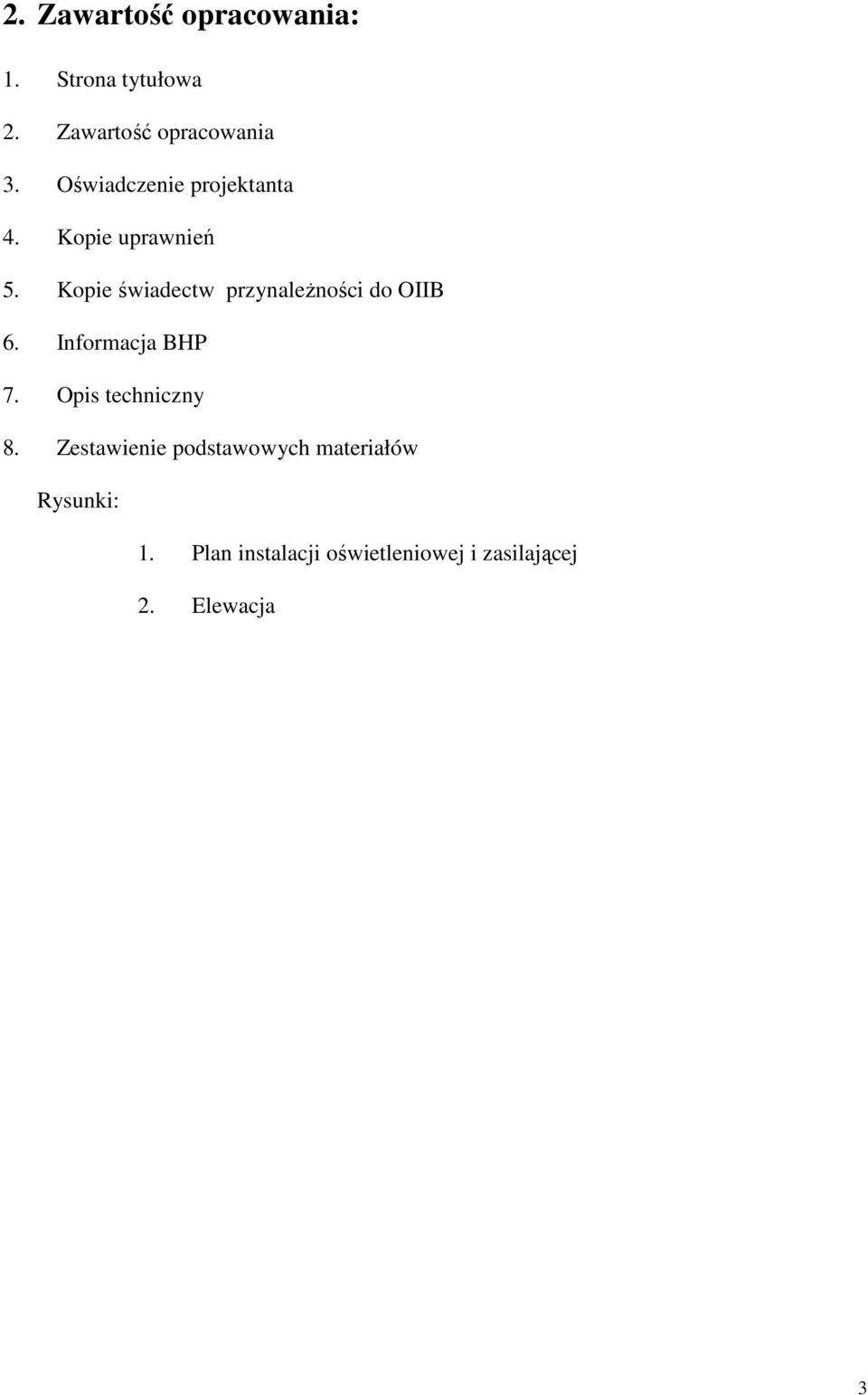

3 2. Zawartość opracowania: 1. Strona tytułowa 2. Zawartość opracowania 3. Oświadczenie projektanta 4. Kopie uprawnień 5. Kopie świadectw przynaleŝności do OIIB 6. Informacja BHP 7. Opis techniczny 8. Zestawienie podstawowych materiałów Rysunki: 1. Plan instalacji oświetleniowej i zasilającej 2. Elewacja 3

4 Skierniewice, dn. 14 maja 2008r. O Ś W I A D C Z E N I E Niniejszym o ś w i a d c z a m, Ŝe projekt budowlany modernizacji Szkoły Podstawowej w Jaktorowie wejście główne do szkoły wraz podjazdem dla niepełnosprawnych w zakresie instalacji elektrycznych został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej.... (pieczęć i podpis projektanta 4

5 5

6 6

7 7

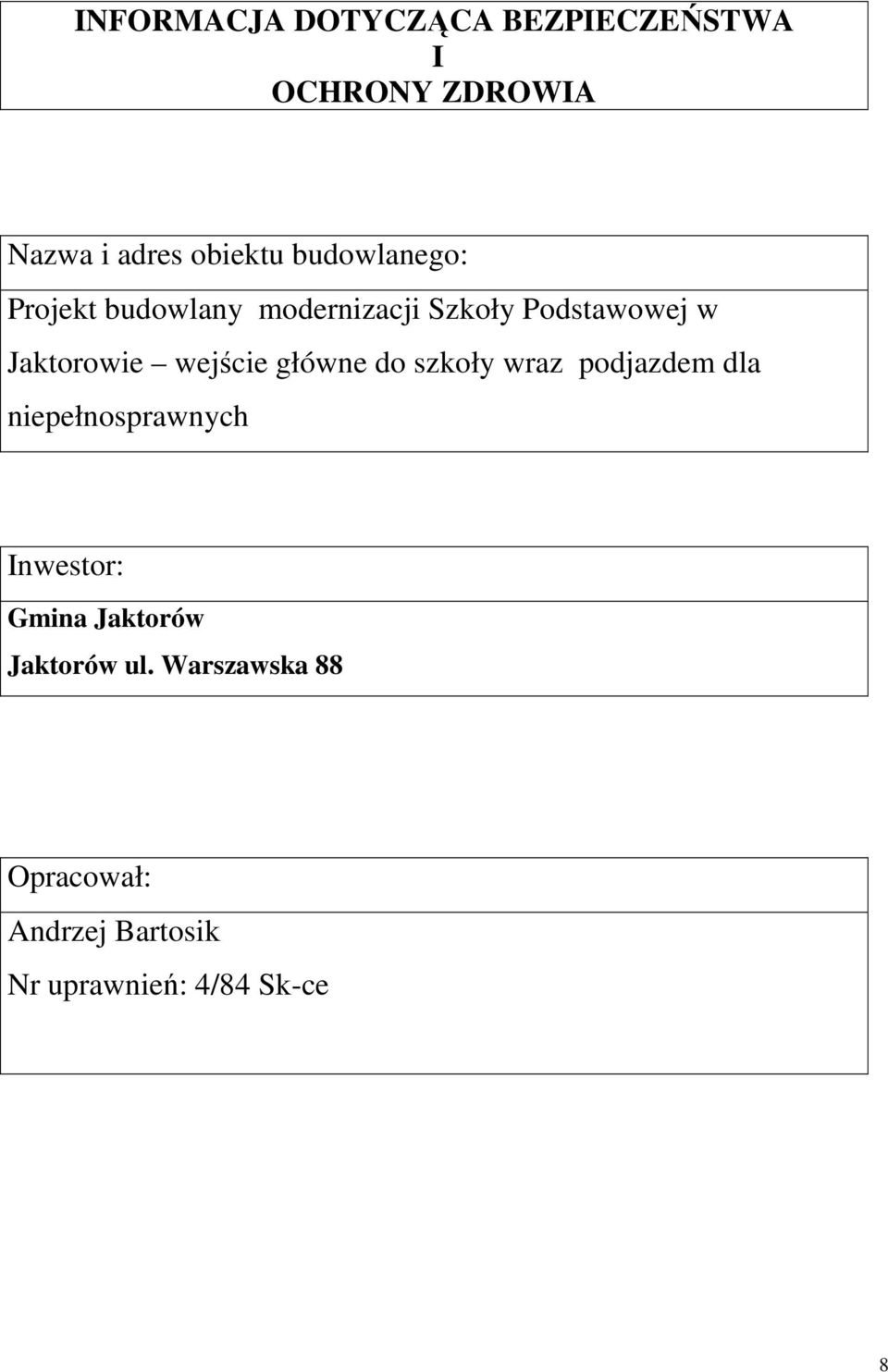

8 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa i adres obiektu budowlanego: Projekt budowlany modernizacji Szkoły Podstawowej w Jaktorowie wejście główne do szkoły wraz podjazdem dla niepełnosprawnych Inwestor: Gmina Jaktorów Jaktorów ul. Warszawska 88 Opracował: Andrzej Bartosik Nr uprawnień: 4/84 Sk-ce 8

9 ZAKRES ROBÓT MontaŜ instalacji elektrycznych wewnętrznych. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH - Budynek Szkoły Podstawowej PRZEWIDYWANE ZAGROśENIA WYSTĘPUJĄCE PODCZAS REALIZACJI PRAC BUDOWLANYCH - Nie przewiduje się. - WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAśU PRACOWNIKÓW InstruktaŜ pracowników powinien obejmować: - Imienny podział pracy - Kolejność wykonywania zadań - Wymagania bezpieczeństwa i higieny pracy przy poszczególnych czynnościach ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM - Podłączenie instalacji do tablicy rozdzielczej wykonać przez osoby posiadające upowaŝnienia do wykonywania prac pod napięciem.... Podpis projektanta 9

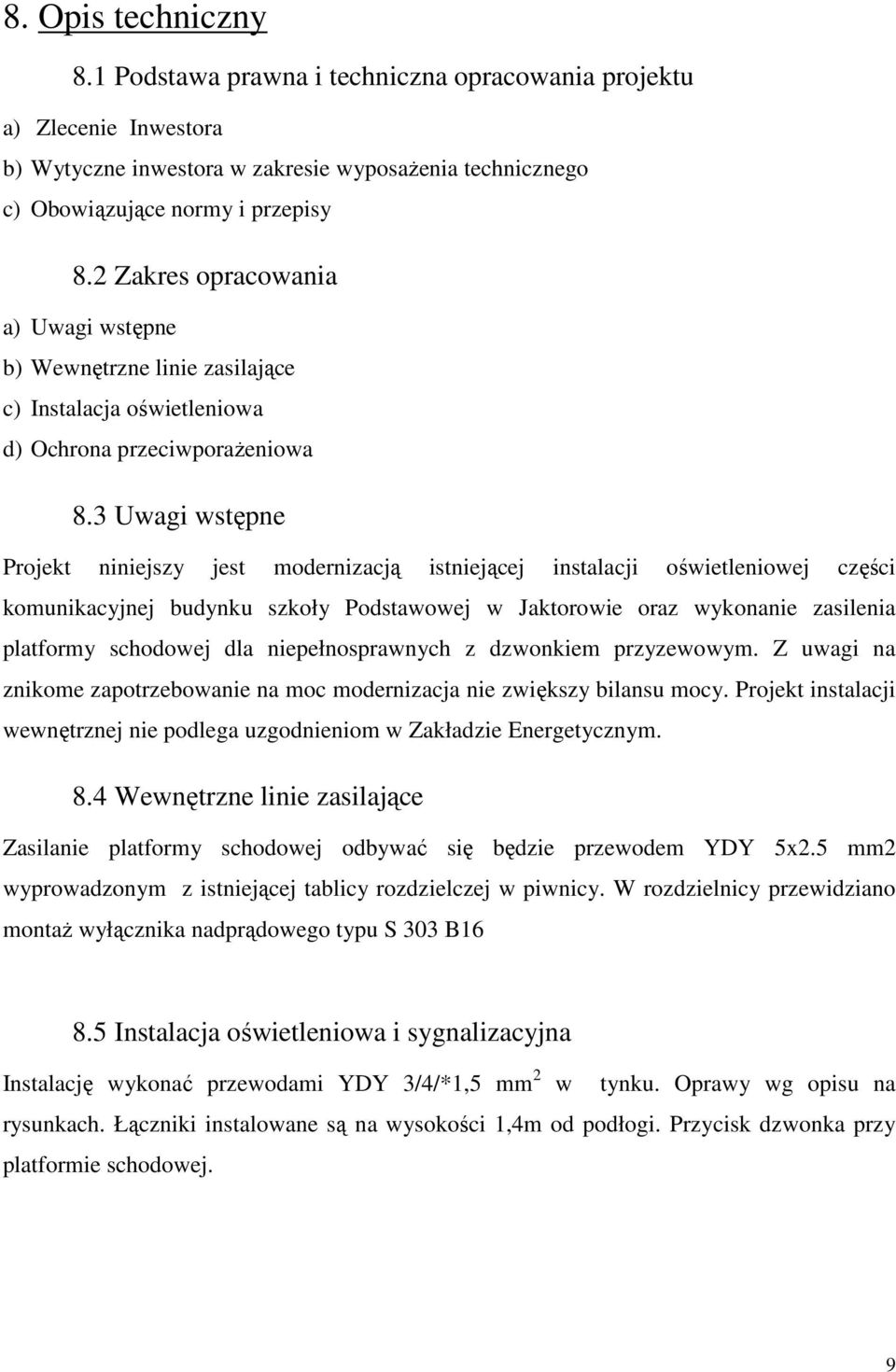

10 8. Opis techniczny 8.1 Podstawa prawna i techniczna opracowania projektu a) Zlecenie Inwestora b) Wytyczne inwestora w zakresie wyposaŝenia technicznego c) Obowiązujące normy i przepisy 8.2 Zakres opracowania a) Uwagi wstępne b) Wewnętrzne linie zasilające c) Instalacja oświetleniowa d) Ochrona przeciwporaŝeniowa 8.3 Uwagi wstępne Projekt niniejszy jest modernizacją istniejącej instalacji oświetleniowej części komunikacyjnej budynku szkoły Podstawowej w Jaktorowie oraz wykonanie zasilenia platformy schodowej dla niepełnosprawnych z dzwonkiem przyzewowym. Z uwagi na znikome zapotrzebowanie na moc modernizacja nie zwiększy bilansu mocy. Projekt instalacji wewnętrznej nie podlega uzgodnieniom w Zakładzie Energetycznym. 8.4 Wewnętrzne linie zasilające Zasilanie platformy schodowej odbywać się będzie przewodem YDY 5x2.5 mm2 wyprowadzonym z istniejącej tablicy rozdzielczej w piwnicy. W rozdzielnicy przewidziano montaŝ wyłącznika nadprądowego typu S 303 B Instalacja oświetleniowa i sygnalizacyjna Instalację wykonać przewodami YDY 3/4/*1,5 mm 2 w tynku. Oprawy wg opisu na rysunkach. Łączniki instalowane są na wysokości 1,4m od podłogi. Przycisk dzwonka przy platformie schodowej. 9

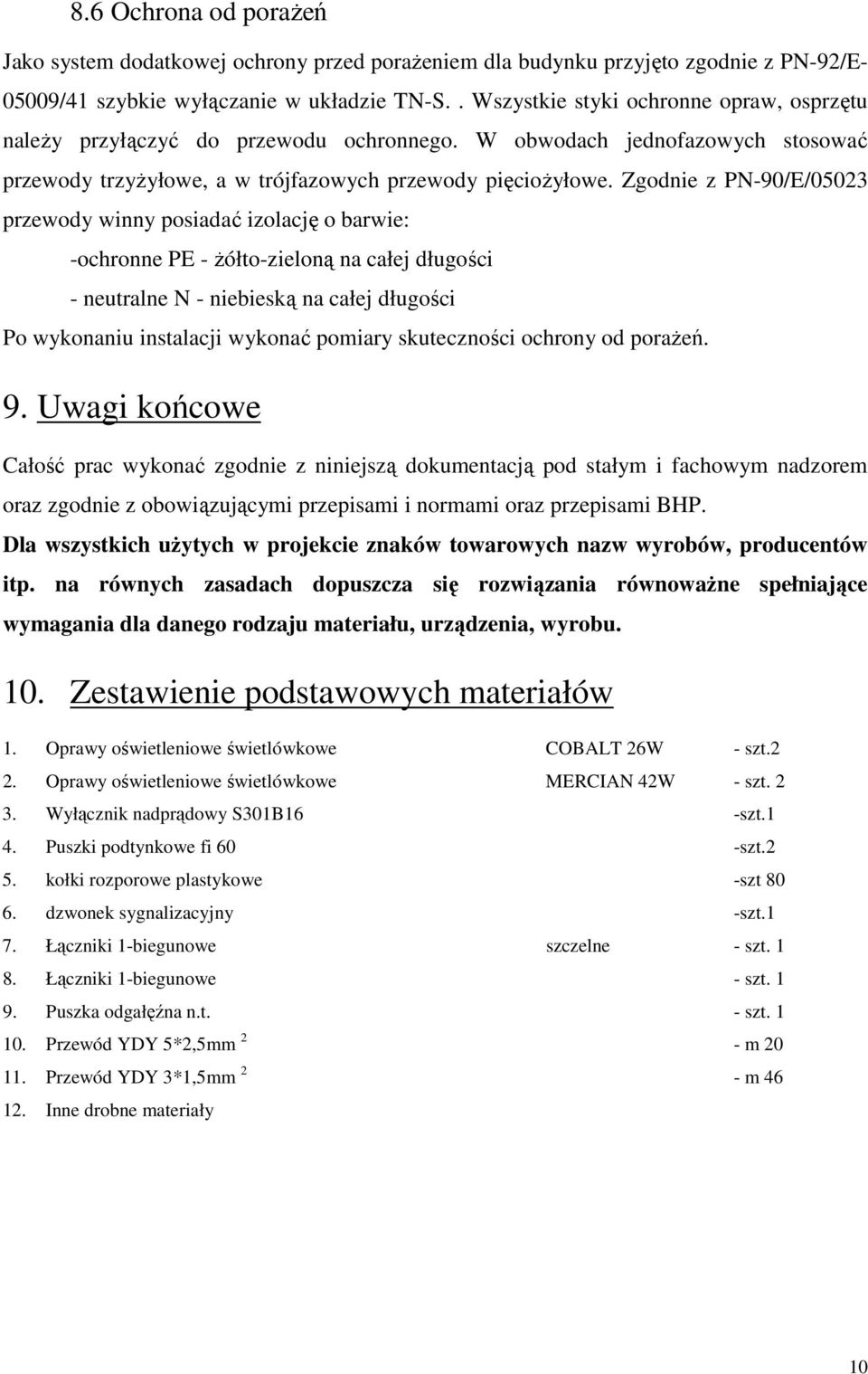

11 8.6 Ochrona od poraŝeń Jako system dodatkowej ochrony przed poraŝeniem dla budynku przyjęto zgodnie z PN-92/E /41 szybkie wyłączanie w układzie TN-S.. Wszystkie styki ochronne opraw, osprzętu naleŝy przyłączyć do przewodu ochronnego. W obwodach jednofazowych stosować przewody trzyŝyłowe, a w trójfazowych przewody pięcioŝyłowe. Zgodnie z PN-90/E/05023 przewody winny posiadać izolację o barwie: -ochronne PE - Ŝółto-zieloną na całej długości - neutralne N - niebieską na całej długości Po wykonaniu instalacji wykonać pomiary skuteczności ochrony od poraŝeń. 9. Uwagi końcowe Całość prac wykonać zgodnie z niniejszą dokumentacją pod stałym i fachowym nadzorem oraz zgodnie z obowiązującymi przepisami i normami oraz przepisami BHP. Dla wszystkich uŝytych w projekcie znaków towarowych nazw wyrobów, producentów itp. na równych zasadach dopuszcza się rozwiązania równowaŝne spełniające wymagania dla danego rodzaju materiału, urządzenia, wyrobu. 10. Zestawienie podstawowych materiałów 1. Oprawy oświetleniowe świetlówkowe COBALT 26W - szt.2 2. Oprawy oświetleniowe świetlówkowe MERCIAN 42W - szt Wyłącznik nadprądowy S301B16 -szt.1 4. Puszki podtynkowe fi 60 -szt.2 5. kołki rozporowe plastykowe -szt dzwonek sygnalizacyjny -szt.1 7. Łączniki 1-biegunowe szczelne - szt Łączniki 1-biegunowe - szt Puszka odgałęźna n.t. - szt Przewód YDY 5*2,5mm 2 - m Przewód YDY 3*1,5mm 2 - m Inne drobne materiały 10
