MASZYNA DO CIĘCIA PALNIKAMI GAZOWYMI I PLAZMĄ OXYTOME HPC

Transkrypt

1 MASZYNA DO CIĘCIA PALNIKAMI GAZOWYMI I PLAZMĄ OXYTOME HPC

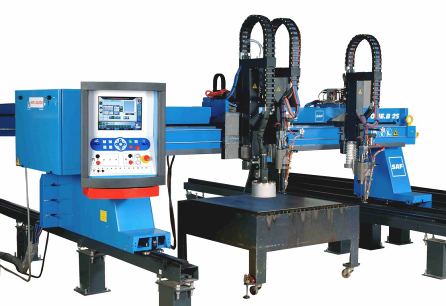

2 Portalowe maszyny do cięcia gazowego i plazmowego OXYTOME HPC. OXYTOME HPC to seria urządzeń sterowanych numerycznie, zaprojektowanych do cięcia gazem i łukiem plazmowym. MoŜliwość współpracy sterowników maszyn z komputerem PC zwiększa ich zakres zastosowania i funkcjonalność. Widok maszyny OXYTOME HPC Seria maszyn Oxytome HPC pozwala na wybór urządzenia do cięcia łączącego w sobie moŝliwość cięcia materiałów gazem, łukiem plazmowym i znakowanie wieloma metodami. Maszyny OXYTOME wyposaŝone są w palniki do cięcia gazowego acetylenem lub propanem: OXYCUT MACH OXY w granicach 6 do 300 mm (do 150mm nad stołem materiałowym), OXYCUT G1 i IC w granicach 3 do 300 mm, OXYCUT G2 w granicach 200 do 900 mm,

3 Przecinarki OXYTOME HPC mogą być wyposaŝone w instalację do cięcia plazmowego. Dwustronny napęd portalu (opcjonalny) pozwala na wykorzystanie dokładności cięcia jaką daje cięcie plazmowe z zastosowaniem źródeł plazmy NETRAJET HP. Główne cechy maszyn OXYTOME HPC wykonanie wyposaŝenie dodatkowe standardowe (opcje) Napęd portalu jednostronny dwustronny Prędkość przejazdowa m/min Prędkość robocza m/min 4 10 UŜyteczna długość cięcia mm dodatkowe moduły i Maksymalna liczba palników tlenowych 1 6 Maksymalna liczba palników plazmowych - 1 Zasilanie gazem (Ø przewodu x N) 12 x 3 12 x 3 Zasilanie elektryczne (1 faza) 230V Hz 230V Hz Automatyczne sterowanie gazem nie tak Cechy wspólne maszyn OXYTOME HPC Automatyczna kontrola gazu, KaŜdy palnik posiada elektrozawór pozwalający na szybkie odcięcie tlenu, Rozdział gazu pozwala na ustawienie ciśnienia gazu dla kaŝdego palnika, Suporty palników o skoku roboczym 150 mm, Interfejs plazmy, Elektryczny zapłon palników, Pojemnościowe czujniki wysokości palników gazowych nad materiałem,

4 Opcjonalne wyposaŝenie maszyn OXYTOME HPC dostępne za dodatkową opłatą to : System cięcia wąskich pasów pozwalający na cięcie pasów blachy o szerokości od 80 do 155 milimetrów z moŝliwością niezaleŝnego ustawienia parametrów dla kaŝdego palnika, Znaczniki, Zespół do ukosowania blach V,X,K wzdłuŝ linii prostej, MoŜliwość zastosowania dwóch lub więcej portali na jednym torowisku, Wykonanie doprowadzenia zasilania urządzenia z nad maszyny lub wzdłuŝ torowiska, Zabezpieczenie antykolizyjne za pomocą linki rozciągniętej z przodu i z tyłu maszyny, Gama urządzeń OXYTOME HPC i ich podstawowe dane techniczne przedstawione jest w poniŝszej tabeli (szerokości powyŝej 4 metry na zapytanie). Dane techniczne maszyn OXYTOME OXYTOME 20 OXYTOME 25 OXYTOME 30 OXYTOME 40 Szerokość cięcia z 1 palnikiem bez palnika dodatkowego (mm) Maksymalna szerokość cięcia równoległego (mm) Minimalna szerokość cięcia równoległego (mm)* * przy zastosowaniu suportu przystosowanego do cięcia równoległego minimalna szerokość cięcia równoległego wynosi 80 mm, KaŜdy, dodatkowy palnik gazowy i plazmowy zmniejsza szerokość roboczą maszyny o 155 mm.

5 - MoŜliwe do zastosowania wyposaŝenie do cięcia plazmowego to : NETRAJET 50 palnik CPM A w 100% NETRAJET HP 150 palnik OCP A w 100% NERTAJET HP 300 palnik CPM A w 100% NERTAJET HP 420 palnik CPM A w 100% - Sterownikiem maszyn OXYTOME HPC jest sterownik CNC typu HPC DIGITAL PROCESS sterujący procesem maszyny i bezpośrednio parametrami cięcia gazowego i plazm typu HP. Wyjątkiem jest źródło plazmy NERTAJET 50 nie mające moŝliwości sterowania poprzez sterownik HPC. W tym wypadku sterownikiem maszyny jest sterownik HP Oprogramowaniem na komputer PC wykorzystywanym do projektowania procesu cięcia moŝe być : MAGICNEST JUNIOR MAGICNEST 01 MAGICNEST 10 - Maszyny OXYTOME HPC mogą być wyposaŝone w znaczniki pozwalające na znakowanie ciętych elementów. Zastosowanie mają znaczniki wielu typów do wyboru, takie jak znaczniki mechaniczne, proszkowe lub pisaki. Palniki plazmowe OCP 150 i CPM 360 mają moŝliwość znakowania plazmą. W przypadku maszyny OXYTOME bez wyposaŝenia do cięcia plazmą istnieje moŝliwość zastosowania niezaleŝnego znacznika plazmowego.

6 Wymiary maszyn OXYTOME HPC : Wymiary w mm A B C D OXYTOME 20 HPC OXYTOME 25 HPC OXYTOME 30 HPC OXYTOME 40 HPC

7 Długość torowiska i skok portalu podano dla urządzenia o długości roboczej 3000 milimetrów. Na rysunku uwzględniono granice bezpieczeństwa konieczne do pozostawienia podczas montaŝu urządzenia.
