1 SL-BIO Hybrydowe Oczyszczalnie Ścieków od 1 do 75 RLM SL-BIO

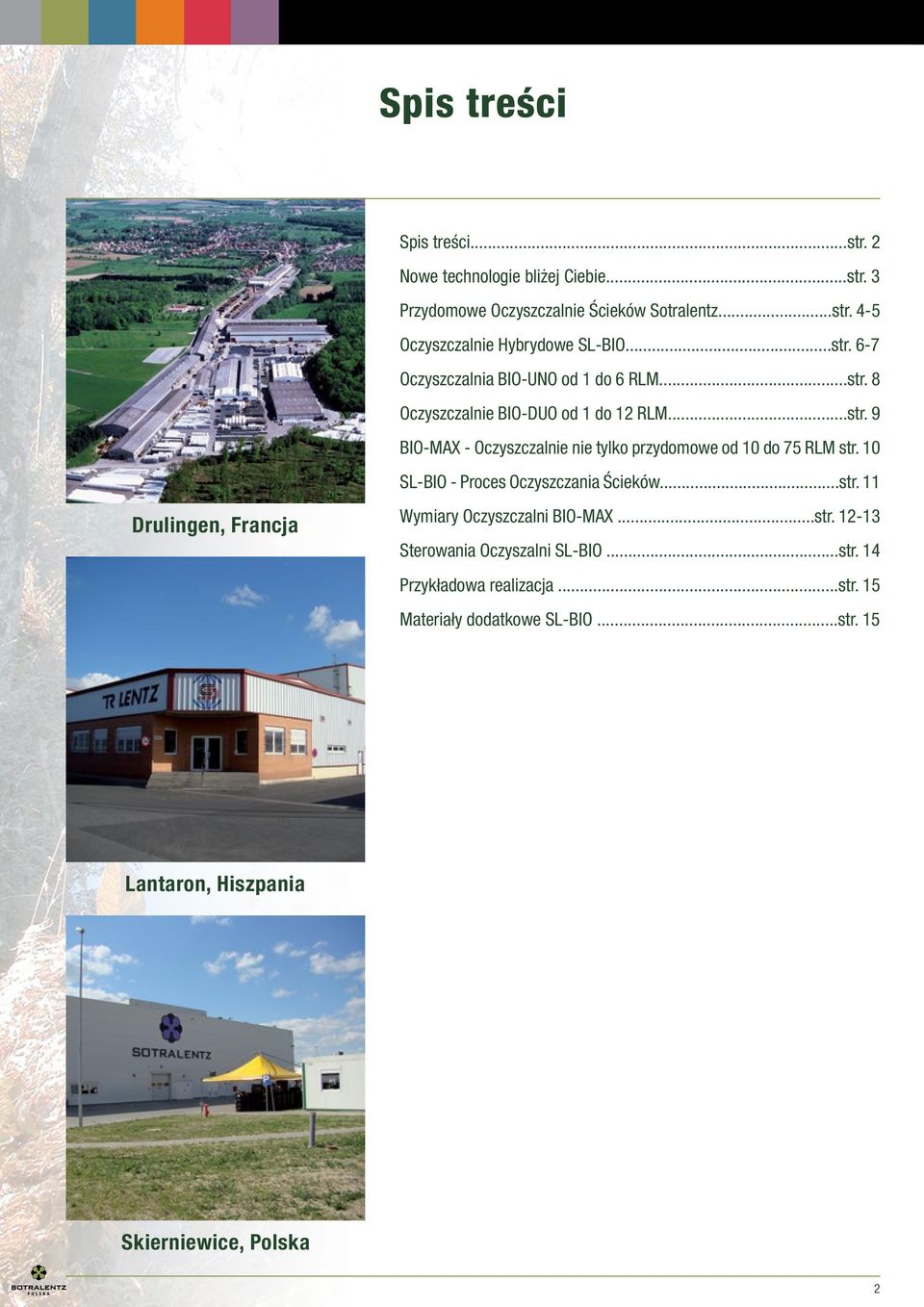

2 Spis treści Spis treści...str. 2 Nowe technologie bliżej Ciebie...str. 3 Przydomowe Oczyszczalnie Ścieków Sotralentz...str. 4-5 Oczyszczalnie Hybrydowe SL-BIO...str. 6-7 Oczyszczalnia BIO-UNO od 1 do 6 RLM...str. 8 Oczyszczalnie BIO-DUO od 1 do 12 RLM...str. 9 BIO-MAX - Oczyszczalnie nie tylko przydomowe od 10 do 75 RLM str. 10 SL-BIO - Proces Oczyszczania Ścieków...str. 11 Drulingen, Francja Wymiary Oczyszczalni BIO-MAX...str Sterowania Oczyszalni SL-BIO...str. 14 Przykładowa realizacja...str. 15 Materiały dodatkowe SL-BIO...str. 15 Lantaron, Hiszpania Skierniewice, Polska 2

3 Nowe technologie bliżej Ciebie Projektowanie zbiorników, akcesoriów i urządzeń zgodnie z ISO 9001:2008 przy użyciu programów CAD Dostępność magazyn główny w Skierniewicach z pełną gamą produktów Innowacja rozbudowany dział badań i rozwoju Technologia produkcji metodą wytłaczania z rozdmuchem zgodnie z ISO 9001:2008 przy wykorzystaniu najwyższej jakości surowca PEHD Szkolenia dla handlowców, instalatorów i projektantów Znak zgodnie z PN-EN Rozwiązania przyjazne środowisku stosowanie surowców podlegających recyklingowi wpisanie zestawów oczyszczalni w krajobraz zachowanie naszych zasobów wodnych ochrona środowiska naturalnego oszczędność energii niska częstotliwość operacji wywozu osadów Serwis fabryczny komfort dla użytkownika Odpowiedni dobór i fachowa pomoc podczas realizacji projektu 3

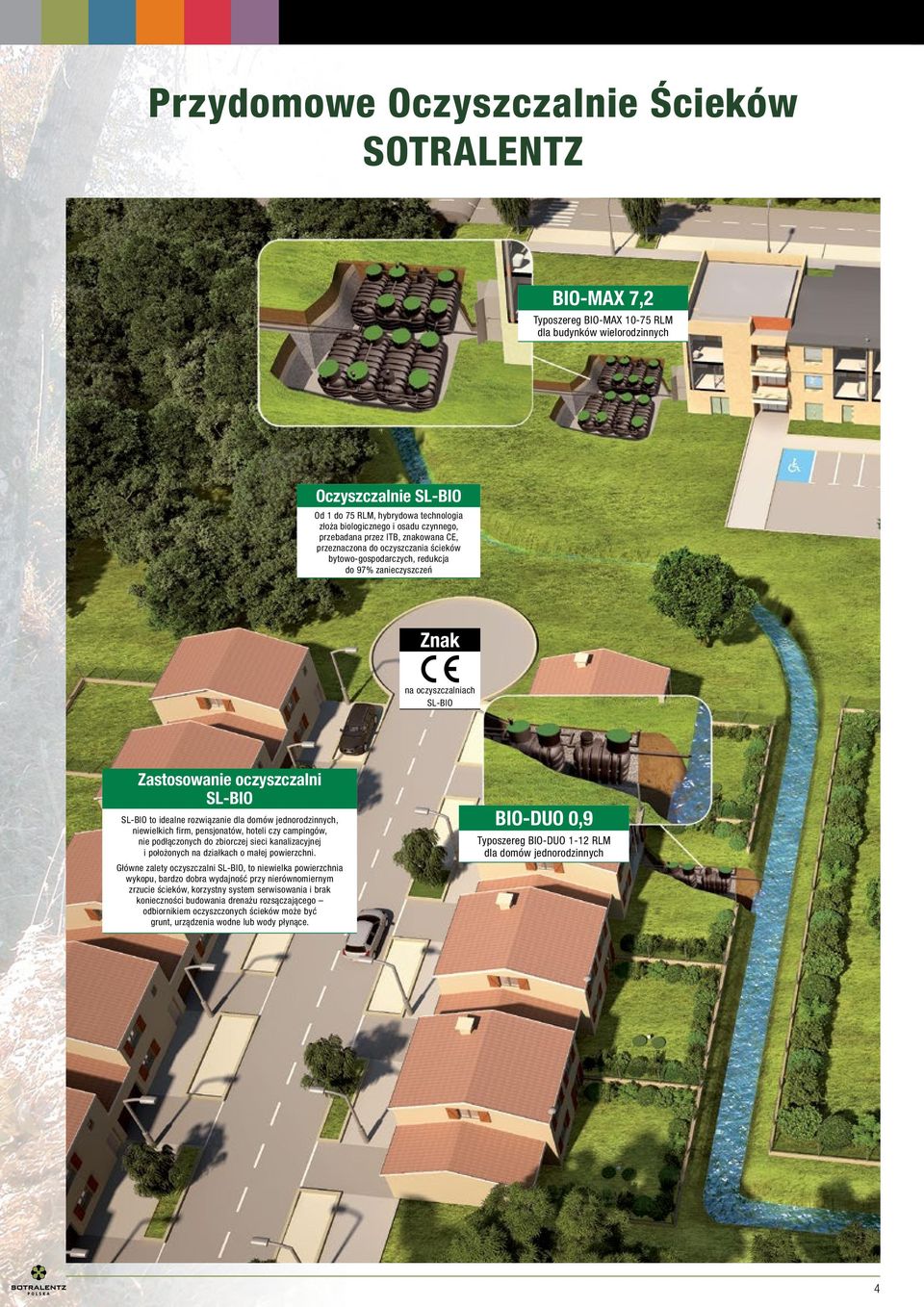

4 Przydomowe Oczyszczalnie Ścieków SOTRALENTZ BIO-MAX 7,2 Typoszereg BIO-MAX RLM dla budynków wielorodzinnych Oczyszczalnie SL-BIO Od 1 do 75 RLM, hybrydowa technologia złoża biologicznego i osadu czynnego, przebadana przez ITB, znakowana CE, przeznaczona do oczyszczania ścieków bytowo-gospodarczych, redukcja do 97% zanieczyszczeń Znak na oczyszczalniach SL-BIO Zastosowanie oczyszczalni SL-BIO SL-BIO to idealne rozwiązanie dla domów jednorodzinnych, niewielkich firm, pensjonatów, hoteli czy campingów, nie podłączonych do zbiorczej sieci kanalizacyjnej i położonych na działkach o małej powierzchni. Główne zalety oczyszczalni SL-BIO, to niewielka powierzchnia wykopu, bardzo dobra wydajność przy nierównomiernym zrzucie ścieków, korzystny system serwisowania i brak konieczności budowania drenażu rozsączającego odbiornikiem oczyszczonych ścieków może być grunt, urządzenia wodne lub wody płynące. BIO-DUO 0,9 Typoszereg BIO-DUO 1-12 RLM dla domów jednorodzinnych 4

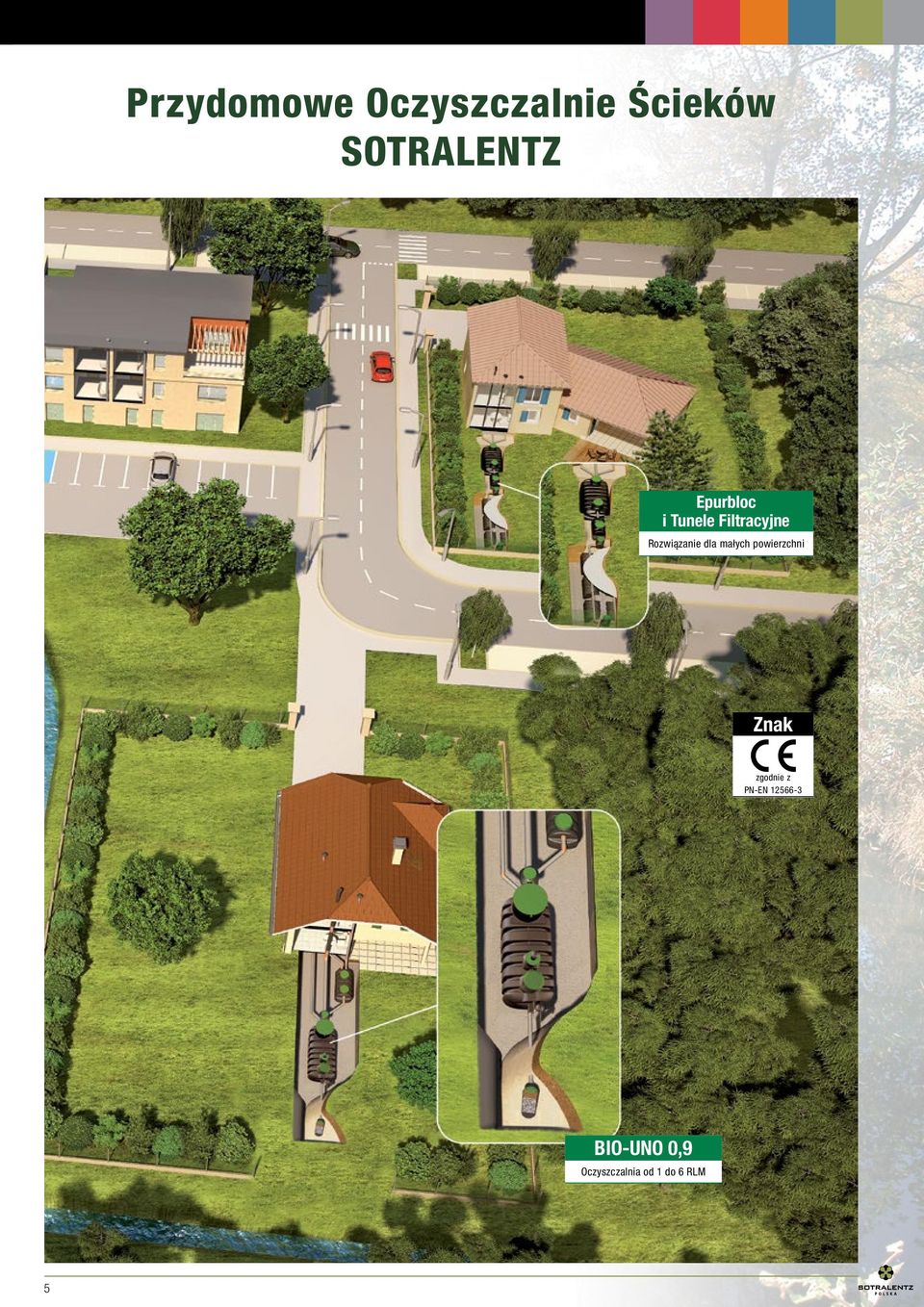

5 Przydomowe Oczyszczalnie Ścieków SOTRALENTZ Epurbloc i Tunele Filtracyjne Rozwiązanie dla małych powierzchni Znak zgodnie z PN-EN BIO-UNO 0,9 Oczyszczalnia od 1 do 6 RLM 5

6 Oczyszczalnie Hybrydowe SL-BIO Dla kogo przeznaczona jest przydomowa oczyszczalnia ścieków SL-BIO? SL-BIO to idealne rozwiązanie dla domów jednorodzinnych, niewielkich firm, pensjonatów, hoteli czy campingów, nie podłączonych do zbiorczej sieci kanalizacyjnej i położonych na działkach o małej powierzchni. Główne zalety oczyszczalni BIO- DUO, to niewielka powierzchnia wykopu, bardzo dobra wydajność że przy nierównomiernym zrzucie ścieków, korzystny system serwisowania i brak konieczności budowania drenażu rozsączającego odbiornikiem oczyszczonych ścieków może być grunt, urządzenia wodne lub wody płynące. Budowa oczyszczalni SL-BIO Urządzenia typoszeregu SL-BIO wchodzą w skład systemu oczyszczania ścieków bytowych wykorzystujących technologie oczyszczania mechanicznego oraz biologicznego. Każdy system posiada: osadnik wstępny filtr szczelinowy napowietrzany reaktor biologiczny dyfuzory dmuchawę membranową Układ technologiczny w zależności od wydajności systemu potrzeb umieszczony jest w: jednym podzielonym na dwie części zbiorniku - model BIO-UNO 0,9 dwóch zbiornikach - modele BIO-DUO 0,9; 1,4 i 1,8 jednorzędowej baterii zbiorników - modele BIO-MAX 2,7 i 3,6 dwurzędowej baterii zbiorników - modele BIO-MAX 5,4 i 7,2 trzyrzędowej baterii zbiorników - modele BIO-MAX 9,0 i 11,3 Dlaczego warto wybrać oczyszczalnię SL-BIO? 1. Technologia hybrydowa Wysoki stopień redukcji zanieczyszczeń poparty badaniami Odporność na: nierównomierny dopływ ścieków, braki energii elektrycznej Niskie koszty eksploatacji 2. Modułowość systemu Możliwość rozbudowy oczyszczalni Różne rodzaje automatyk sterujących: od najprostszych do bardzo zaawansowanych Inteligentny system zarządzania pracą oczyszczalni Możliwość pełnego monitoringu i sterowania przez instalację EIB oraz internet 3. Zgodność z normami polskimi i europejskimi - CE BIO-DUO spełnia wszystkie wymagania normy PN-EN dotyczącej kontenerowych oczyszczalni ścieków (badania wykonane w warunkach naturalnych) Proces produkcyjny realizowany zgodnie z Systemem Zarządzania DIN EN ISO 9001: Sprawny, profesjonalny i skuteczny serwis Serwis fabryczny Siatka Autoryzowanych Serwisantów na terenie całego kraju Gwarancja fachowego montażu bezpłatny odbiór instalacji Typoszereg SL-BIO na przykładzie BIO-UNO 0,9, BIO-DUO 0,9-1,4 oraz BIO-DUO 1,8 6

7 Oczyszczalnie Hybrydowe SL-BIO Jakiej normie odpowiada SL-BIO? SL-BIO podlega obowiązującej we wszystkich krajach Unii Europejskiej normie PN-EN , małe instalacje oczyszczania ścieków do 50 RLM (oczyszczalnie ścieków pochodzących z gospodarstw domowych w formie zestawów do samodzielnego montażu lub składane na miejscu). Jakie mamy certyfikaty? Oczyszczalnie SL-BIO posiadają znak zgodności CE z normą PN-EN Trwające 42 tygodnie badania zostały przeprowadzone przez Instytut Techniki Budowlanej w Warszawie, jednostkę notyfikowaną nr Jakie są wyniki przeprowadzonych badań? Badania potwierdziły wysoką efektywność oczyszczania: Wskaźniki skuteczności oczyszczania (przy badaniu dobowym ładunkiem substancji organicznych BZT5 = 0,3 kg/d- 0,4 kg/d) Zawiesina = 91% - 96% ChZT = 86% - 91% BZT 5 = 94% - 98% Badania przeprowadzone były w warunkach naturalnych. Jak działa oczyszczalnia SL-BIO? Urządzenia jedno-zbiornikowe wykorzystują w części biologicznej złoże zanurzone z systemem mieszania i napowietrzania ścieków poprzez wewnętrzny cyrkulator rurowy. Wyposażone są że w recyrkulację między komorami. Zrzut ścieków odbywa się do gruntu (np. studnia chłonna, tunele filtracyjne itp). Pozostałe modele w części biologicznej pracują w pełnym systemie hybrydowym, gdyż oprócz złoża biologicznego posiadają oddzielną komorę aeracji realizującą procesy osadu czynnego, która pełni że rolę osadnika wtórnego. Wyposażone są standardowo w system dozowania ładunku który realizowany jest poprzez specjalnie dobraną sekwencję, pozwalającą na stworzenie dużej, przekraczającej średni dobowy przepływ retencji buforowej. Dzięki temu system nie jest wrażliwy na udarowo dopływającą ilość ścieków. W standardzie zastosowano że recyrkulację (z osadnika wtórnego) osadu nadmiernego, obumarłej i zerwanej błony biologicznej, która to funkcja realizowana jest sekwencyjnie pompą mamutową pozwala to na stabilizację ładunku zanieczyszczeń oraz umożliwia przeprowadzenie procesu pełnej denitryfikacji. Dzięki realizacji wspomnianych wcześniej pełnych procesów nitryfikacji i denitryfikacji nie ma ograniczeń w stosunku do odbiornika ścieków oczyszczonych. Wszystkimi funkcjami steruje specjalna automatyka z odpowiednim programem. Ponadto w przypadku specjalnych wymagań wszystkie systemy można rozbudować o stacje dozowania koagulantu celem strącenia fosforu i urządzenie dezynfekujące ładunek na drodze promieniowania UV. W modelach wielorzędowych w wersji podstawowej zastosowany jest układ grawitacyjnego rozdziału ścieków surowych. Opcjonalnie możliwe jest zastosowanie układu pompowego z kratą koszową. Procesy zachodzące w osadniku: Wstępne oczyszczanie na drodze procesów mechanicznych i fermentacji beztlenowej Dekantacja osadów pierwotnych Oddzielenie tłuszczy które flotują tworząc na powierzchni kożuch Procesy zachodzące w reaktorze: Biologiczne oczyszczanie w pierwszej części reaktora którym jest zanurzone złoże biologiczne Procesy niskoobciążonego osadu czynnego w drugiej części reaktora biologicznego Napowietrzanie ścieków Przepompowanie osadu nadmiernego do osadnika wstępnego Denitryfikacja Odprowadzenie oczyszczonych ścieków Jak często należy wywozić osady z oczyszczalni SL-BIO? Zależnie od obciążenia ładunkiem zanieczyszczeń, raz na jeden do dwóch lat, powinno odbyć się usuwanie osadów i obumarłej błony biologicznej poprzez wypompowanie i wywiezienie przez wyspecjalizowaną firmę taborem asenizacyjnym. Jak wygląda system sterowania oczyszczalni SL-BIO? Oczyszczalnie mogą być wyposażone w jedną z czterech automatyk: DAP-105, DAP-110, DAP- 100 oraz DAP-100 Kaskada, które zarządzają procesami oczyszczalni. Automatyka oprócz samokalibracji uzależnionej od stylu użytkowania oraz weryfikacji ilości dostarczanego ścieku, umożliwia zdalne kontrolowanie i programowanie pracy oczyszczalni poprzez moduł GSM, dzięki czemu Serwisant w przypadku usterki może zdalnie stwierdzić, co jest przyczyną ewentualnej awarii i jeszcze przed akcją serwisową dokonać czynności kontrolnych (np. przedmuchania dyfuzorów). Jak wygląd system monitoringu? Oczyszczalnie SL-BIO wyposażone są wyposażone są w wewnętrzny rejestrator, na którym rejestrowane są zarówno wszelkie przeprowadzone operacje i regulacje, jak również usterki. Odczytów dokonuje Serwis Fabryczny. Jak wygląda uruchomienie oczyszczalni SL-BIO? Uruchomienia każdej oczyszczalni ścieków SL-BIO dokonuje Autoryzowany Serwisant lub Serwis Fabryczny Sotralentz w oparciu wcześniej ustaloną wizytę. Jest to usługa bezpłatna. Autoryzowany Serwisant lub Serwis Fabryczny, po sprawdzeniu i uruchomieniu instalacji wypełnia Kartę Montażu Instalacji która jest wysyłana do Działu Serwisu gdzie dane instalacji wprowadzane są do specjalnie stworzonej do tego celu bazy danych, którą zarządza Sotralentz. Program sprawdza i, drogą ową, przypomina użytkownikowi oraz instalatorowi o wykonaniu akcji serwisowych - ta usługa jest również bezpłatna. 7

8 Oczyszczalnia BIO-UNO od 1 do 6 RLM Przydomowa Oczyszczalnia Ścieków do oczyszczania ścieków bytowo-gospodarczych znakowana CE zgodnie z PN-EN Zintegrowana skrzynka sterująca zawierająca części elektryczne Znak Filtr szczelinowy na wypływie ścieków zgodnie z PN-EN Wylot ścieków Wlot ścieków Osadnik gnilny Złoże biologiczne Filtr szczelinowy Cyrkulatory rurowe Pompa mamutowa realizująca funkcję recyrkulacji osadu nadmiernego Szczelna przegroda Zalety oczyszczalni BIO-UNO Przekrój przydomowej hybrydowej oczyszczalni ścieków BIO-UNO Jedno-zbiornikowa oczyszczalnia biologiczna - realizująca procesy oczyszczania ścieków na bazie zanurzonego złoża biologicznego Rozwiązanie idealne dla małych działek lub ich, na których usytuowanie budynku nie pozwala zastosować klasycznych rozwiązań - instalacja mieści się na powierzchni ok. 15 metrów Możliwość montażu praktycznie w każdych warunkach gruntowo-terenowych - pod warunkiem odpowiedniego zabezpieczenia w przypadku gruntów ciężkich Usługa oparta o internetowy system powiadomienia użytkownika o akcjach serwisowych (np. konieczności usunięcia osadu) - usługa jest oferowana przez producenta nieodpłatnie Wysoka skuteczność oczyszczania - potwierdzona badaniami wykonanymi wg normy PN-EN Profesjonalny Serwis Fabryczny 10 letnia gwarancja² - zapewniająca bezpieczeństwo i komfort użytkowania Możliwość kontroli pracy oczyszczalni przez internet¹ - zdalne programowanie i weryfikowanie pracy urządzenia ¹ Opcja. ² Szczegóły określane są w warunkach gwarancji. Nazwa Ilość użytkowników [RLM] Typ zbiornika Ilość zbiorników Objętość systemu brutto [m³] Objętość części osadnikowej brutto [m³] Objętość części biologicznej brutto[m³] Objętość części filtracyjnej [m³] Własna retencja buforowa [m³] Ilość dyfuzorów [szt.] Rodzaj dyfuzorów Waga [kg] ścieków [mm] wentylacji [mm] napowietrzania [mm] Szerokość [m] Długość całkowita [m] Wysokość całkowita Ht[m] Wysokość wlotu ścieków He [m] Wysokość wylotu ścieków Hs [ m] Włazy rewizyjne [mm] Dozowanie ładunku Recyrkulacja BIO- UNO 0, ,50 2,15 1,35 0,07 brak 2 2x 63/ ,19 2,75 2,22 1,14 0,97 nie Dane techniczne oczyszczalni ścieków BIO-UNO od 1 do 6 RLM 8

9 Oczyszczalnie BIO-DUO od 1 do 12 RLM Przydomowe Oczyszczalnie Ścieków do oczyszczania ścieków bytowo-gospodarczych znakowane CE zgodnie z PN-EN Pompa dozująca Kosz doczyszczający z filtrem Przegroda Znak zgodnie z PN-EN Komora osadu czynnego Wylot ścieków Wlot ścieków Komora złoża biologicznego Pompa recyrkulująca Osadnik gnilny Dyfuzor talerzowy Cyrkulator rurowy Zalety oczyszczalni BIO-DUO Przekrój przydomowej hybrydowej oczyszczalni ścieków BIO-DUO Hybrydowa technologia oczyszczania ścieków - wysoki stopień redukcji, stabilność oczyszczania, system odporny na okresy urlopowe i braki energii elektrycznej Wysoka skuteczność oczyszczania potwierdzona badaniami wykonanymi wg normy EN PN Testy przeprowadzone w warunkach naturalnych - gwarancja uzyskania dobrych efektów oczyszczania w warunkach ujemnych temperatur otoczenia Sekwencyjne dozowanie ścieków - płynna praca oczyszczalni, brak zaburzenia procesów biologicznych, stabilny efekt oczyszczania Własna retencja buforowa - amortyzacja przeciążenia pracy urządzenia (np. przyjęcia), zachowana równomierna praca oczyszczalni Modułowość systemu - możliwość rozbudowy systemu, wraz ze zwiększającymi się potrzebami użytkownika Przyjazna i łatwa w obsłudze automatyka - funkcja urlopowa, automatyczne przejście instalacji w stan pracy Możliwość kontroli pracy oczyszczalni przez internet¹ - zdalne programowanie i weryfikowanie pracy urządzenia Oczyszczalnia współpracuje z instalacja inteligentnego budynku¹ - możliwość włączenia oczyszczalni w instalacje zarządzającą elektronicznymi systemami budynku Elektroniczny system zarządzania serwisem urządzenia - bezpłatna usługa powiadamiania o akcjach serwisowych 10 letnia gwarancja² - zapewniająca bezpieczeństwo i komfort użytkowania ¹ Opcja. ² Szczegóły określane są w warunkach gwarancji. Nazwa Ilość użytkowników [RLM] Typ zbiornika Ilość zbiorników Objętość systemu brutto [m³] Objętość części osadnikowej brutto [m³] Objętość części biologicznej brutto[m³] Objętość części filtracyjnej [m³] Własna retencja buforowa [m³] Ilość dyfuzorów [szt.] Rodzaj dyfuzorów Waga [kg] ścieków [mm] wentylacji [mm] napowietrzania [mm] Szerokość [m] Długość całkowita [m] Wysokość całkowita Ht[m] Wysokość wlotu ścieków He [m] Wysokość wylotu ścieków Hs [ m] Włazy rewizyjne [mm] Dozowanie ładunku Recyrkulacja BIO- DUO 0, ,00 2,50 2,50 0,10 0, / HD /10 1,19 4,45 2,22 1,19 1,07 BIO- DUO 1, ,00 2,50 2,50 0,10 1, / HD /10 1,19 4,45 2,22 1,19 1,07 BIO- DUO 1, / ,00 3,50 2,60 0,14 1,50 3 2x63/ HD /10 1,19 5,24 2,22 1,19 1,07 Typoszereg oczyszczalni BIO-DUO od 1 do 12 RLM 9

10 BIO-MAX - Oczyszczalnie nie tylko przydomowe od 10 do 75 RLM Oczyszczalnie Ścieków do oczyszczania ścieków bytowogospodarczych znakowane CE zgodnie z PN-EN Dobór i wycena oczyszczalni BIO-MAX tylko na indywidualne zapytanie do Reprezentanta Techniczno-Handlowego Zintegrowana skrzynka sterująca zawierająca części elektryczne Recyrkulacja Wlot ścieków Wylot ścieków Dyfuzory talerzowe Osad czynny Złoże biologiczne Osadnik gnilny Znak zgodnie z PN-EN Przegroda technologiczna Schemat oczyszczalni ścieków BIO-MAX 2,7 Filtr szczelinowy Widok oczyszczalni ścieków BIO-MAX 2,7 10

11 SL-BIO Proces oczyszczania ścieków Dopływ ścieków surowych Surowe ścieki bytowo-gospodarcze dopływają do oczyszczalni przykanalikiem w sposób grawitacyjny lub ciśnieniowo z pompowni ścieków. Podczyszczanie beztlenowe w osadniku gnilnym W osadniku gnilnym zachodzą wstępne procesy oczyszczania ścieków głównie na drodze mechanicznej. Dzięki deflektorowi na wlocie dopływające ścieki nie powodują poderwania osadów z dna zbiornika. Cząstki łatwo opadające sedymentują na dno zbiornika zaś tłuszcze i oleje flotują tworząc na powierzchni (tzw. kożuch). Na odpływie wbudowany jest filtr szczelinowy, który dodatkowo filtruje ścieki z niesionej zawiesiny. Zatrzymane w osadniku gnilnym zanieczyszczenia organiczne rozkładane są wstępnie na drodze procesów fermentacji beztlenowej. Oczyszczanie tlenowe na złożu biologicznym Ścieki podczyszczone w osadniku gnilnym są dozowane ciśnieniowo (przez pompę mamutową) do komory bioreaktora, która pracuje jako napowietrzane złoże zanurzone. W celu równomiernego wymieszania i napowietrzania ścieków oraz uzyskania odpowiedniego obciążenia hydraulicznego złoża, zastosowano powietrzne podnośniki cieczy pracujące jako wewnętrzne cyrkulatory bioreaktora. Pozwala to na skuteczne wywołanie procesów biologicznego oczyszczania. Doczyszczanie tlenowe w komorze osadu czynnego Ścieki przepływają do drugiej komory reaktora dzięki dolnej szczelinie w przegrodzie oddzielającej obie strefy bioreaktora. W drugiej komorze, ładunek zostaje poddany ostatecznemu napowietrzeniu realizowanemu poprzez membranowy dyfuzor dyskowy. Komora ta pełni że rolę osadnika wtórnego dla obumarłej lub zerwanej błony biologicznej oraz osadu nadmiernego. Gwarantujące to bardzo dokładne natlenienie ładunku dzięki czemu w pełni przebiega proces nitryfikacji. Recyrkulacja części ścieków i osadów do strefy beztlenowej (osadnik gnilny) W komorze z osadem czynnym zbiera się powstający osad nadmierny oraz zerwana, martwa błona biologiczna. Aby zapobiec kumulowaniu się powyższych osadów zastosowano pompę mamutową, która sekwencyjnie przepompowuje stałą, określoną ich ilość do osadnika gnilnego. Pozwala to na stabilizację ładunku zanieczyszczeń oraz umożliwia przeprowadzenie proces pełnej denitryfikacji. Odpływ ścieków oczyszczonych Ostatnim elementem reaktora jest końcowy osadnik filtracyjny z filtrem szczelinowym zabezpieczający przed przedostaniem się unoszonej przez pracujący dyfuzor zawiesiny. Kosz filtra ten pełni jednocześnie funkcję komory anoksycznej, wspomagającej proces denitryfikację ładunku zanieczyszczeń. Etap 1: Wstępne oczyszczanie beztlenowe Etap 2: Biologiczne oczyszczanie tlenowe Etap 3: Procesy osadu czynnego Tłuszcze Osad pierwotny Napowietrzanie Oddzielenie zawiesiny tłuszczy zawartych w ściekach Napowietrzanie ścieków w komorze złoża zanurzonego Ostateczne napowietrzenie - osadnik wtórny dla błony biologicznej Opis działania hybrydowej oczyszczalni ścieków 11

12 Wymiary Oczyszczalni BIO-MAX BIO-MAX 2,7 BIO-MAX 3,6 BIO-MAX 5,4 BIO-MAX 7,2 12

13 Wymiary Oczyszczalni BIO-MAX Ilość użytkowników [RLM] Typ zbiornika Ilość zbiorników Ilość baterii zbiorników Objętość systemu brutto [m³] Objętość części osadnikowej brutto [m³] Objętość części biologicznej brutto[m³] Objętość części filtracyjnej [m³] Własna retencja buforowa [m³] Ilość dyfuzorów [szt.] Rodzaj dyfuzorów Waga [kg] ścieków [mm] wentylacji [mm] napowietrzania [mm] Szerokość A [m] Długość całkowita B [m] Wysokość całkowita Ht[m] Wysokość wlotu ścieków He [m] Wysokość wylotu ścieków Hs [ m] Włazy rewizyjne [mm] Dozowanie ładunku Recyrkulacja BIO-MAX 11,3 Nazwa BIO-MAX 9,0 BIOMAX 2, ,00 5,00 5,00 0,30 2,20 4 2x63/ 2x HD /10 2,32 4,76 2,22 1,14 1,06 BIOMAX 3, ,00 7,00 7,00 0,40 3,00 6 4x63/ 2x HD /10 3,13 4,76 2,22 1,14 1,06 BIOMAX 5, ,00 10,00 10,00 0,60 4,00 8 4x63/ 4x HD /10 5,05 5,63 2,22 1,14 1,06 BIOMAX 7, ,00 14,00 14,00 0,80 6, x63/ 4x HD /10 6,60 5,63 2,22 1,14 1,06 BIOMAX 9, ,00 15,00 15,00 0,90 6, x63/ 6x HD /10 7,75 5,63 2,22 1,14 1,06 BIOMAX 11, ,00 21,00 21,00 1,20 9, x63/ 6x HD /10 10,10 5,63 2,22 1,14 1,06 Typoszereg oczyszczalni BIO-MAX od 10 do 75 RLM 13

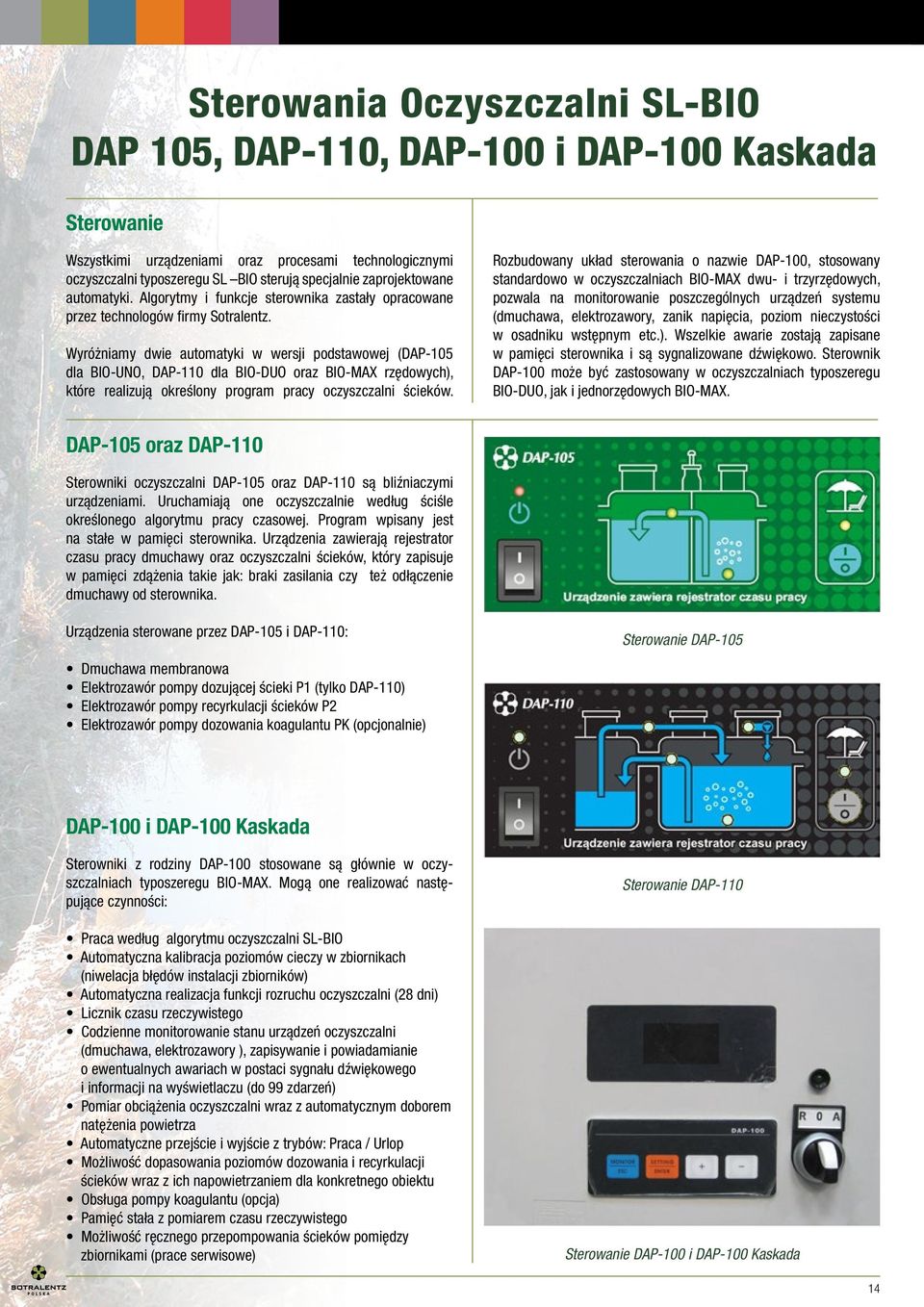

14 Sterowania Oczyszczalni SL-BIO DAP 105, DAP-110, DAP-100 i DAP-100 Kaskada Sterowanie Wszystkimi urządzeniami oraz procesami technologicznymi oczyszczalni typoszeregu SL BIO sterują specjalnie zaprojektowane automatyki. Algorytmy i funkcje sterownika zastały opracowane przez technologów firmy Sotralentz. Wyróżniamy dwie automatyki w wersji podstawowej (DAP-105 dla BIO-UNO, DAP-110 dla BIO-DUO oraz BIO-MAX rzędowych), które realizują określony program pracy oczyszczalni ścieków. Rozbudowany układ sterowania o nazwie DAP-100, stosowany standardowo w oczyszczalniach BIO-MAX dwu- i trzyrzędowych, pozwala na monitorowanie poszczególnych urządzeń systemu (dmuchawa, elektrozawory, zanik napięcia, poziom nieczystości w osadniku wstępnym etc.). Wszelkie awarie zostają zapisane w pamięci sterownika i są sygnalizowane dźwiękowo. Sterownik DAP-100 może być zastosowany w oczyszczalniach typoszeregu BIO-DUO, jak i jednorzędowych BIO-MAX. DAP-105 oraz DAP-110 Sterowniki oczyszczalni DAP-105 oraz DAP-110 są bliźniaczymi urządzeniami. Uruchamiają one oczyszczalnie według ściśle określonego algorytmu pracy czasowej. Program wpisany jest na stałe w pamięci sterownika. Urządzenia zawierają rejestrator czasu pracy dmuchawy oraz oczyszczalni ścieków, który zapisuje w pamięci zdążenia ie jak: braki zasilania czy też odłączenie dmuchawy od sterownika. Urządzenia sterowane przez DAP-105 i DAP-110: Dmuchawa membranowa Elektrozawór pompy dozującej ścieki P1 (tylko DAP-110) Elektrozawór pompy recyrkulacji ścieków P2 Elektrozawór pompy dozowania koagulantu PK (opcjonalnie) Sterowanie DAP-105 DAP-100 i DAP-100 Kaskada Sterowniki z rodziny DAP-100 stosowane są głównie w oczyszczalniach typoszeregu BIO-MAX. Mogą one realizować następujące czynności: Praca według algorytmu oczyszczalni SL-BIO Automatyczna kalibracja poziomów cieczy w zbiornikach (niwelacja błędów instalacji zbiorników) Automatyczna realizacja funkcji rozruchu oczyszczalni (28 dni) Licznik czasu rzeczywistego Codzienne monitorowanie stanu urządzeń oczyszczalni (dmuchawa, elektrozawory ), zapisywanie i powiadamianie o ewentualnych awariach w postaci sygnału dźwiękowego i informacji na wyświetlaczu (do 99 zdarzeń) Pomiar obciążenia oczyszczalni wraz z automatycznym doborem natężenia powietrza Automatyczne przejście i wyjście z trybów: Praca / Urlop Możliwość dopasowania poziomów dozowania i recyrkulacji ścieków wraz z ich napowietrzaniem dla konkretnego obiektu Obsługa pompy koagulantu (opcja) Pamięć stała z pomiarem czasu rzeczywistego Możliwość ręcznego przepompowania ścieków pomiędzy zbiornikami (prace serwisowe) Sterowanie DAP-110 Sterowanie DAP-100 i DAP-100 Kaskada 14

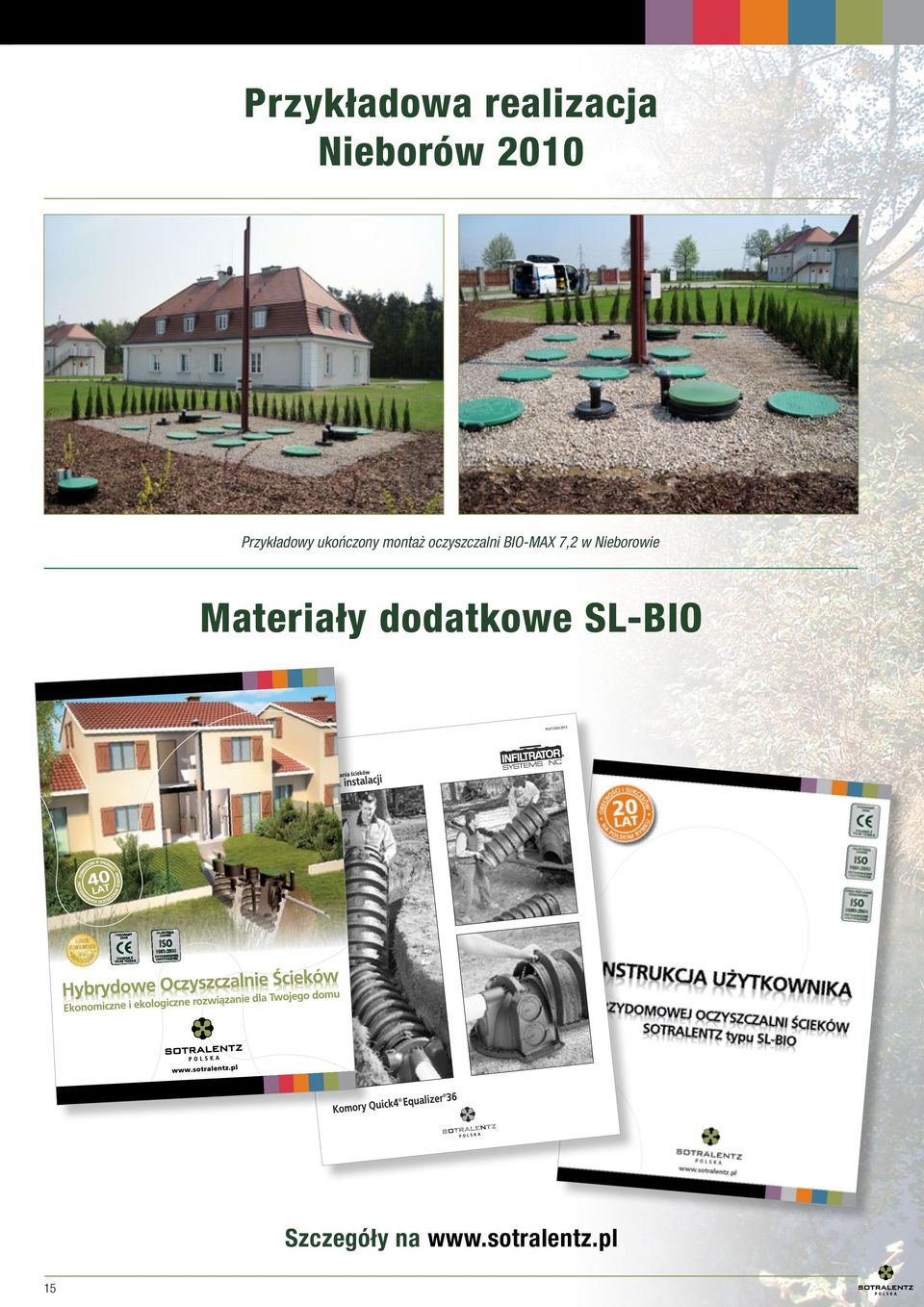

15 Przykładowa realizacja Nieborów 2010 Przykładowy ukończony montaż oczyszczalni BIO-MAX 7,2 w Nieborowie Materiały dodatkowe SL-BIO Szczegóły na 15

16 SL-BIO SL-BIO Urządzenia są zgodne z normą PN-EN i znakowane CE Certyfikat ISO 9001:2008 obejmujący badania, rozwój, produkcję i sprzedaż wszystkich urządzeń Sotralentz Ochrona środowiska - surowiec stosowany do produkcji zbiorników (PEHD) w 100% podlega recyklingowi Firma jest członkiem Francuskich Związków Branżowych IFOA 10-letnia gwarancja producenta Dobór i wycena oczyszczalni BIO-MAX tylko na indywidualne zapytanie do Reprezentanta Techniczno-Handlowego Sotralentz Sp. z o.o. ul. Unii Europejskiej Skierniewice tel fax: biuro@sotralentz.pl www: P/F/BD/3/
