1 Kompleksowa oczyszczalnia ścieków w Oddziale Cukrownia Kruszwica Leszek Suchański Marek Czekalski Warszawa,

2 Konferencja pokampanijna, Warszawa

3 Nie posiadamy Ziemi na własność, Chrońmy środowisko naturalne Kampania 2016_2017 3

4 lecz pożyczamy ją od naszych dzieci. Kampania 2016_2017 4

5 Ilość przerobionych buraków w latach ,0 50,0 KAMPANIA r Przerób surowca i całkowite zużycie wody ,0 40,0 35,0 30,0 25,0 20,0 15,0 10,0 5,0 0,0 41,4 35,7 21,9 18,6 14,9 12,1 9,3 10,1 7,9 4,5 5,2 5,6 3, Całkowite zużycie wody (%/ts.) Przerób surowca (t/d) Narada pokampanijna Warszawa

6 Inwestycje w 2007r. W 2007r. powstała linia suchego rozładunku i transportu buraków oraz nowa linia mycia buraków składająca się z : Płuczki wstępnej bębnowej Łapacza kamieni Dwóch łapaczy lekkich zanieczyszczeń Drugiego łapacza kamieni Bębnowej płuczki końcowej Konferencja pokampanijna, Warszawa r. 6

7 Ładunek w ściekach surowych przed modernizacją 20000, ,0 KAMPANIA 2008r Ładunek w ściekach surowych CHZT (mgo2/dm³) , ,0 0,0 b.d. 1 Kolejne dekady Średnia Ładunek w ściekach surowych (mgo2/dm3) Od początku Narada pokampanijna, Warszawa

8 I etap oczyszczania ścieków A. Aby Cukrownia mogła funkcjonować i zwiększać przerób buraków w 2008r. podjęto decyzję budowie I etapu oczyszczalni ścieków przemysłowych składającego się z : Osadnika radialnego Korytowego separatora piasku Taśmowego łapacza zanieczyszczeń Wykonanie stopnia beztlenowego Oczyszczalni ścieków składającego się z : A. Hydrolizatora B. Komory fermentacyjnej C. Odgazowywacza D. Osadnika lamelowego Konferencja pokampanijna, Warszawa r. 8

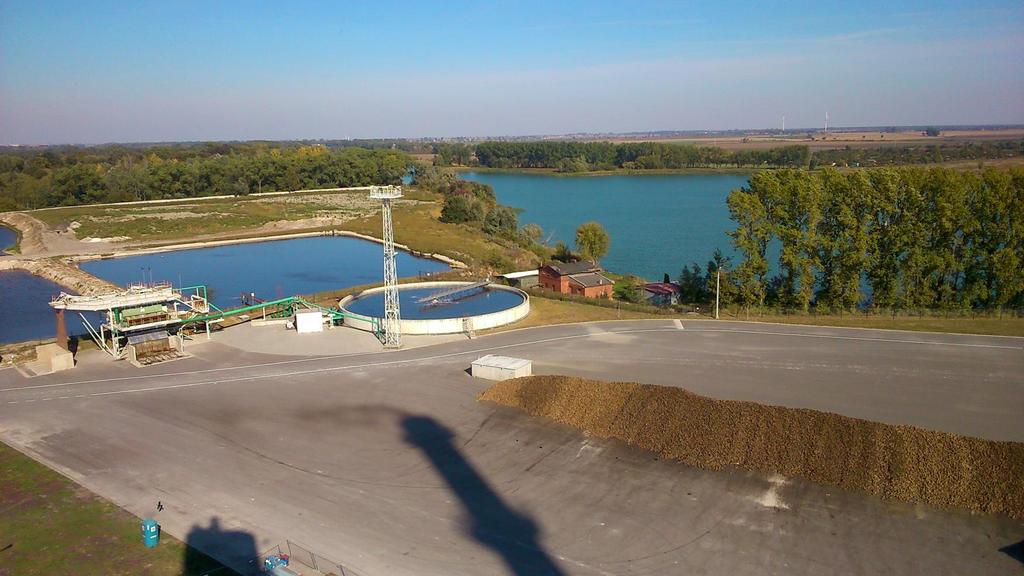

9 Oczyszczalnia ścieków Dnia 20 września 2009 roku uruchomiono osadnik radialny - zbiornik o pojemności V = 2500 m 3 D = 36 m, H = 2,5 m Konferencja pokampanijna, Warszawa r. 9

10 Oczyszczalnia ścieków 30 października 2009 roku uruchomiono próg beztlenowy oczyszczalni ścieków przemysłowych Konferencja pokampanijna, Warszawa r. 10

11 Efekty oczyszczania po wykonaniu stopnia beztlenowego KAMPANIA 2010r Ładunek w ściekach surowych i po oczyszczalni ChZT (mgo2/dm³) ,0 900, ,0 700,0 600, b.d ,0 400,0 300,0 200,0 100,0 0,0 Ładunek w ściekach surowych (mgo2/dm3) Ładunek w ściekach po oczyszczalni (próg beztlenowy) (mg/dm3) Konferencja pokampanijna, Warszawa r. 11

12 Stan po wykonaniu I stopnia oczyszczania ścieków W kampanii 2012/2013 r. Cukrownia przerobiła ton buraków Planowana była dalsza modernizacja umożliwiająca wzrost przerobu dobowego i przerobu kampanijnego Zwiększyła się odpowiednio ilość ścieków poprodukcyjnych, a w szczególności niskoobciążonych ładunkiem zanieczyszczeń, wód amoniakalnych Podczyszczone ścieki po stopniu beztlenowym zawracane były do obiegu spławiakowego, a ich nadmiar kierowany do oczyszczalni miejskiej Umowa z oczyszczalnią umożliwiała zrzut ścieków w ilości ok. 1400m³/dobę co było wyraźnie za mało w stosunku do potrzeb. Konferencja pokampanijna, Warszawa r. 12

13 Stan po wykonaniu I stopnia oczyszczania ścieków Zbiorniki akumulacyjne podczas kampanii były napełnione całkowicie Brak był jakiejkolwiek rezerwy na wypadek awarii na terenie Cukrowni lub awarii oczyszczalni miejskiej Pomimo pogłębienia zbiorników akumulacyjnych ich wały po kampanii były osłabione od ilości gromadzonych ścieków Przy planowanym wzroście przerobu do ok t/dobę zbiorniki akumulacyjne byłyby za małe do pomieszczenia ścieków i wód amoniakalnych Planowany montaż dyfuzora pionowego spowoduje większe wyżęcie na prasach wysłodkowych i mniejsze wykorzystanie wody do celów technologicznych Konferencja pokampanijna, Warszawa r. 13

14 Stan po wykonaniu I stopnia oczyszczania ścieków Cukrownia nie będzie posiadała możliwości zakumulowania całej nadwyżkowej ilości ścieków i ewentualnego ich podczyszczenia przed przekazaniem do oczyszczalni miejskiej WNIOSEK rozwiązanie problemu oczyszczania ścieków było dla Cukrowni bardzo ważną sprawą Konferencja pokampanijna, Warszawa r. 14

15 Warianty rozwiązania problemu Wariant I. Rozbudowa oczyszczalni Oddziału poprzez wybudowanie stopnia tlenowego. Wariant II. Instalacja jonitowa. Wariant III. Biologiczne złoże zraszane. Wariant IV. Instalacja nanofiltracji. Wariant V. Instalacji do redukcji obciążenia metodą Fentona. Wariant VI. Rozbudowa oczyszczalni miejskiej umożliwiająca przyjęcie przez nią zwiększonej ilości ścieków Wariant VII. Połączenie biologicznego złoża zraszanego z instalacją jonitową. Wariant VIII. Połączenie instalacji jonitowej z instalacja nanofiltracji. Konferencja pokampanijna, Warszawa r. 15

16 Efekt oczyszczania ścieków po stopniu tlenowym KAMPANIA 2016r Ładunek w ściekach surowych i po oczyszczalni ChZT (mgo2/dm³) ,0 180,0 160,0 140,0 120, , , , , ,0 b.d 0, Ładunek w ściekach surowych (mgo2/dm3) Ładunek w ściekach po oczyszczalni (próg tlenowy) (mgo2/dm3) Konferencja pokampanijna, Warszawa

17 Budowa zakładowej oczyszczalni ścieków przemysłowych w Oddziale Cukrownia Kruszwica podzielona została na dwa etapy: Budowa I stopnia oczyszczania ścieków rok budowy 2009, pierwsze uruchomienie instalacji kampania 2009 Budowa II stopnia oczyszczania ścieków - stopień tlenowy rok budowy 2015/2016 pierwsze uruchomienie instalacji kampania 2015 prace modernizacyjne stopnia beztlenowego rok 2015/2016 Konferencja pokampanijna STC,

18 Budowa I stopnia oczyszczania ścieków projekt budowlany oraz dokumentacja wykonawcza wraz z nadzorami autorskimi i rozruch technologiczny Generalny Wykonawca Krajowa Spółka Cukrowa S.A. Budowa II stopnia oczyszczania ścieków - stopień tlenowy projekt oraz budowa pod klucz Konferencja pokampanijna STC,

19 Oczyszczalnia ścieków etap projektowania Konferencja pokampanijna STC,

20 Oczyszczalnia ścieków etap projektowania Konferencja pokampanijna STC,

21 Oczyszczalnia ścieków etap projektowania Konferencja pokampanijna STC,

22 Oczyszczanie ścieków realizowane jest w oparciu o: fermentacja mezofilowa, zachodząca w temp. 37 O C. (I stopień oczyszczania ścieków) metodę osadu czynnego z usuwaniem w warunkach tlenowych związków biogennych, azotu i fosforu (II stopień oczyszczania ścieków) Konferencja pokampanijna STC,

23 Aktualne parametry wydajnościowe stopnia beztlenowego Przepływ dobowy maksymalny do stopnia beztlenowego : 2880 m 3 /d = 120 m 3 /h Przepływ dobowy średni : 2640 m 3 /d = 110 m 3 /h Ładunek dobowy ChZTśr : kgchzt/d Stężenie ChZT na odpływie : < 500 mgo 2 /dm 3 Konferencja pokampanijna STC,

24 Obiekty technologiczne I stopnia oczyszczania ścieków Obiekt nr 1 zbiornik buforowy kondensatu Obiekt nr 2 budynek techniczny, w którym znajdują się: Pomieszczenie sterowni zintegrowane z laboratorium analiz ścieków Pomieszczenie socjalne WC Korytarz pomieszczenie dozowania chemikaliów Rozdzielnia NN Pomieszczenie techniczne Obiekt nr 2B Stacja ogrzewania ścieków Obiekt nr 3 - Hydrolizator Obiekt nr 4 Komora fermentacyjna Obiekt nr 5 Odgazowywacz nr 1 Obiekt nr 6A Osadnik lamelowy A Obiekt nr 6B Osadnik lamelowy B (budowa 2015/2016 r.) Obiekt nr 10 stacja odsiarczania biogazu Obiekt nr 11 pochodnia spalania biogazu Obiekt nr 12 studzienka odwadniająca Konferencja pokampanijna STC,

25 Prace modernizacyjne I stopnia oczyszczania ścieków pompownia ścieków wysokoobciążonych - wymiana pompy ścieków wysokoobciążonych na pompę o większej wydajności zbiornik buforowy kondensatu - wymiana pompy kondensatu do ogrzewania ścieków - zmiana systemu automatycznego uzupełniania kondensatu nadmiarowego przeznaczonego do ogrzewania ścieków - montaż chłodni rozpryskowej do chłodzenia kondensatu nadmiarowego kierowanego, bezpośrednio z fabryki, do stawu kondensatu stacja ogrzewania ścieków wysokoobciążonych - Zmiana regulacji ilości dozowanego kondensatu do ogrzewania ścieków wysokoobciążonych - wykonanie instalacji umożliwiającej ogrzewanie ścieków w wymienniku płytowym nr 1 zarówno wodą barometryczną jak i kondensatem nadmiarowym Odgazowywacz nr 1 Wykonanie rozdzielacza ścieków przefermentowanych na dwa osadniki lamelowe Budowa drugiego osadnika lamelowego nr 6B Konferencja pokampanijna STC,

26 Mechanizm biologicznego oczyszczania ścieków Konferencja pokampanijna STC,

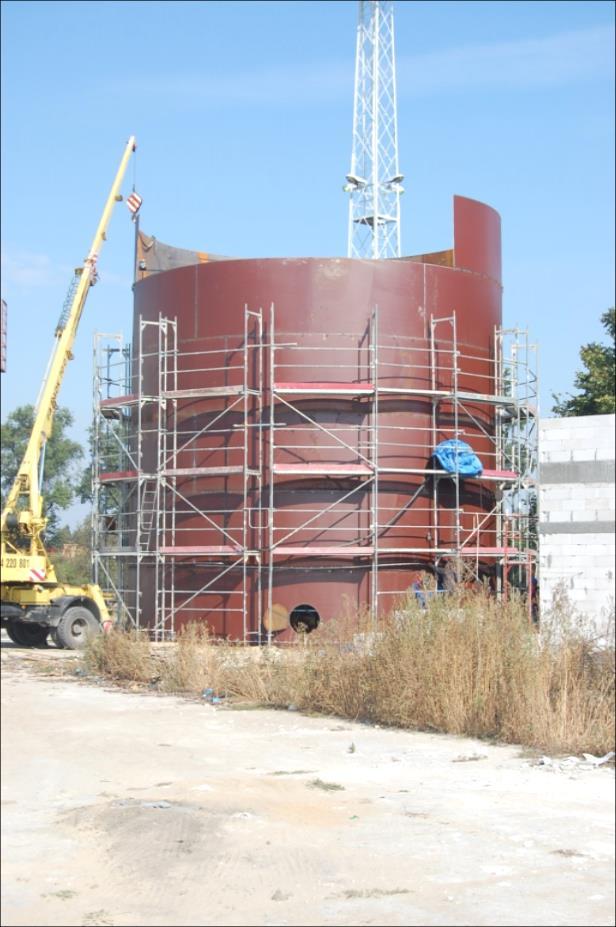

27 Budowa stopnia beztlenowego 2009 r. Hydrolizator Komora fermentacyjna Konferencja pokampanijna STC,

28 Budowa stopnia beztlenowego 2009 r. Osadnik lamelowy Budynek techniczny Konferencja pokampanijna STC,

29 Budowa stopnia beztlenowego 2009 r. Osadnik lamelowy Komora fermentacyjna, hydrolizator Konferencja pokampanijna STC,

30 Budowa stopnia beztlenowego 2009 r. Pochodnia spalania biogazu Stacja ogrzewania ścieków Konferencja pokampanijna STC,

31 Pojemności głównych zbiorników stopnia beztlenowego HYDROLIZATOR 1100 m 3 KOMORA FERMENTACYJNA 3250 m 3 ODGAZOWYWACZ nr 1 50 m 3 OSADNIK LAMELOWY A i B 400 m 3 Konferencja pokampanijna STC,

32 Wykaz obiektów i urządzeń II stopnia oczyszczania ścieków Stopień tlenowy Obiekt nr 7 Reaktor biologiczny Obiekt nr 8 Odgazowywacz nr 2 Obiekt nr 9 Osadnik wtórny Obiekt nr 14 Zbiornik buforowy ścieków oczyszczonych Obiekt nr 15 Zbiornik przygotowania osadu czynnego Obiekt nr 16 Pompownia ścieków niskoobciążonych Obiekt nr 17 - Wylot ścieków oczyszczonych do rzeki Noteć Konferencja pokampanijna STC,

33 Parametry wydajnościowe stopnia tlenowego Ścieki po I stopniu oczyszczania Q śr dobowe 2640 m 3 /d Q śr h 110 m 3 /h Q max dobowe 2880 m 3 /d Q max h 120 m 3 /h Ścieki niskoobciążone (wody amoniakalne) Q śr dobowe 5300 m 3 /d Q śr h 220 m 3 /h Q max dobowe 5750 m 3 /d Q max h 240 m 3 /h Ścieki wysokoobciążone* * Q śr dobowe m 3 /d Q śr h 0 20 m 3 /h Q max dobowe m 3 /d Q max h 0-28 m 3 /h Łączna ilość ścieków do reaktora biologicznego Q śr dobowe 8400 m 3 /d Q śr h 350 m 3 /h Q max dobowe 9300 m 3 /d Q max h 387,5 m 3 /h Q max r m 3 /rok* Konferencja pokampanijna STC,

34 Maksymalne ładunki ChZT i azotu do stopnia tlenowego maksymalny dopływ ścieków 9300 m3/d maksymalny ładunek ChZT 9500 kgchzt/d maksymalny ładunek azotu ogólnego 900 kgn/d maksymalny ładunek azotu amonowego 720 kgn-nh4/d Konferencja pokampanijna STC,

35 Mechanizm biologicznego oczyszczania ścieków - stopień tlenowy Konferencja pokampanijna STC,

36 Schemat blokowy oczyszczania ścieków Konferencja pokampanijna STC,

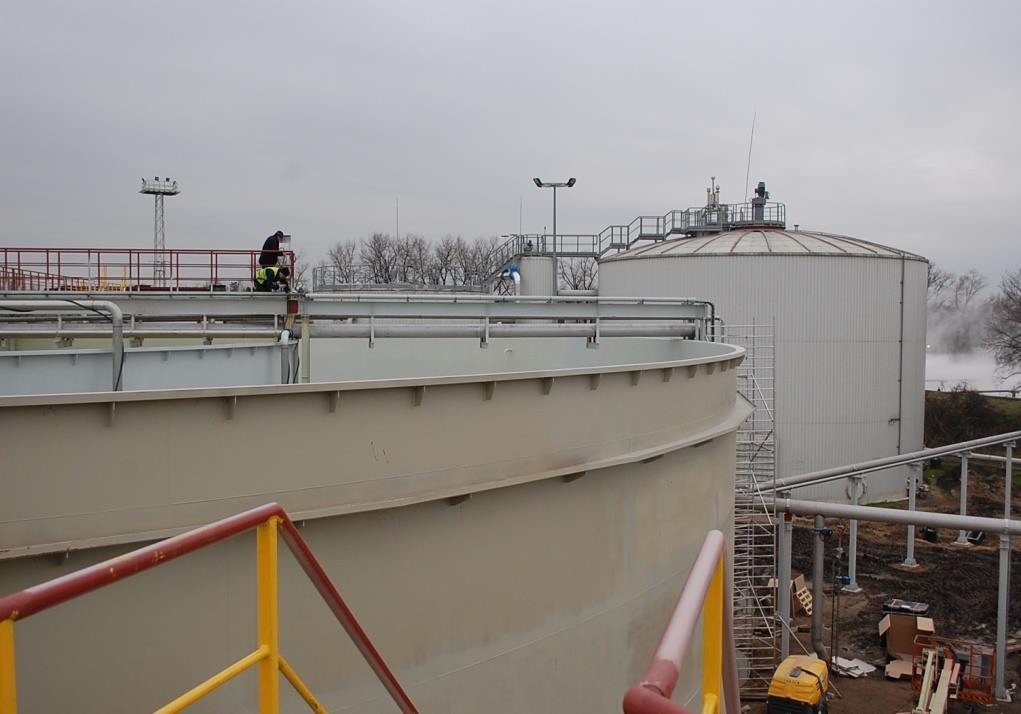

37 Budowa stopnia tlenowego 2015/2016 r. Konferencja pokampanijna STC,

38 Budowa stopnia tlenowego 2015/2016 r. Konferencja pokampanijna STC,

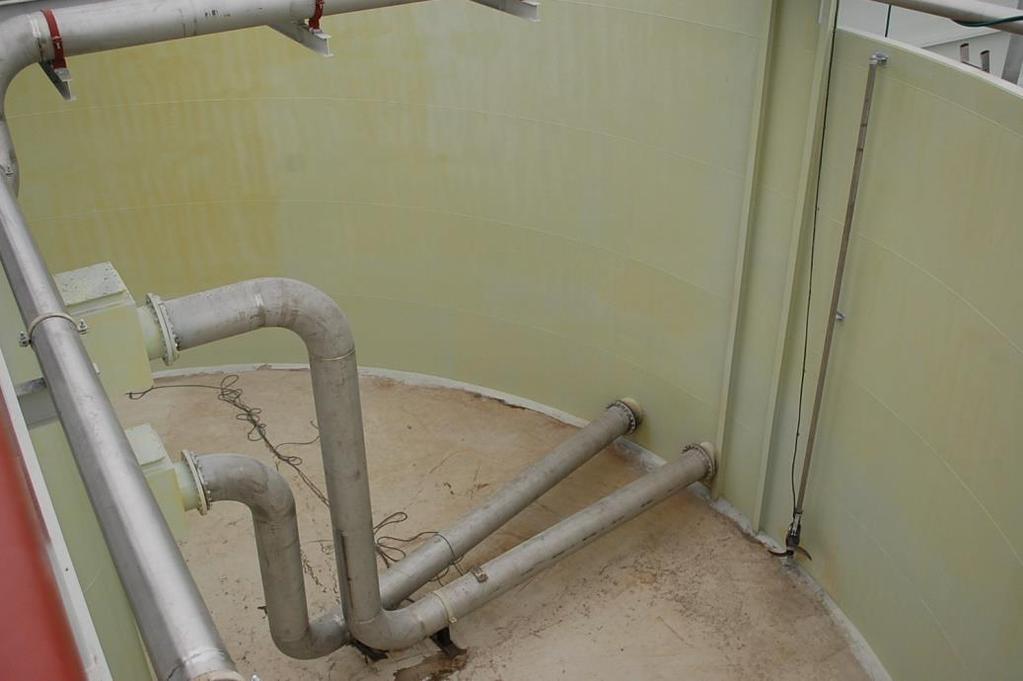

39 Budowa stopnia tlenowego 2015/2016 r. Konferencja pokampanijna STC,

40 Budowa stopnia tlenowego 2015/2016 r. Konferencja pokampanijna STC,

41 Budowa stopnia tlenowego 2015/2016 r. Konferencja pokampanijna STC,

42 Budowa stopnia tlenowego 2015/2016 r. Konferencja pokampanijna STC,

43 Budowa stopnia tlenowego 2015/2016 r. Konferencja pokampanijna STC,

44 Budowa stopnia tlenowego 2015/2016 r. Konferencja pokampanijna STC,

45 Uruchamianie oczyszczalni - napełnianie komory denitryfikacji Konferencja pokampanijna, Warszawa r. 45

46 Uruchamianie oczyszczalni ścieków - napełnianie komory nitryfikacji Konferencja pokampanijna, Warszawa r. 46

47 2016r Uruchamianie oczyszczalni ścieków - przelew z komory denitryfikacji do nitryfikacji Konferencja pokampanijna STC, Warszawa r. 47

48 2016r Uruchamianie oczyszczalni ścieków - praca biobloku Konferencja pokampanijna, Warszawa r. 48

49 2016r Uruchamianie oczyszczalni ścieków - widok na komorę denitryfikacji Konferencja pokampanijna, Warszawa r. 49

50 Pojemności głównych zbiorników stopnia tlenowego REAKTOR BIOLOGICZNY m 3 ODGAZOWYWACZ nr m 3 OSADNIK WTÓRNY 4500 m 3 ZBIORNIK ŚCIEKÓW OCZYSZCZONYCH 27 m 3 Konferencja pokampanijna STC,

51 Kampania cukrownicza 2016 Łączna ilość ścieków do oczyszczalni m 3 /kamp Przepływ średni dobowy m 3 /d Ścieki oczyszczone wprowadzone do rzeki m 3 Ścieki oczyszczone do odświeżania obiegów wodnych m 3 Konferencja pokampanijna STC,

52 Kampania cukrownicza 2016 Parametr Ścieki oczyszczone wg rozporządzenia parametry ścieków oczyszczonych Wartości średnie ChZT [mgo 2 /dm 3 ] < BZT 5 [mgo 2 /dm 3 ] <25 11 Ogólny węgiel organiczny [mgc/dm 3 ] <30 17 Azot ogólny <30 16 Azot amonowy [mgn-nh 4 /dm 3 ] <10 0,1 Azot azotynowy [mgn-no 2 /dm 3 ] <1,0 0,2 Azot azotanowy [mgn-no 3 /dm 3 ] <30 12 Fosfor ogólny [mgpog/dm 3 ] <2,0 0,2 Zawiesina ogólna [mg/l] <35 15 Temperatura [ O C] <35 24 ph 6,5-9,0 7,8 Konferencja pokampanijna STC,
