Przydomowa oczyszczalnia ścieków OCZYSZCZALNIA EP-6

Transkrypt

1 Przydomowa oczyszczalnia ścieków OCZYSZCZALNIA EP-6

2 Oczyszczalnie Wstęp Wstêp Niezawodność i bezobsługowość to najważniejsze cechy naszego produktu. W trosce o naszych klientów stworzyliśmy systemowe rozwiązanie, dzięki któremu udaje się wyeliminować wszystkie trudności związane z zakupem oraz instalacją i zapewnić długoletnią bezawaryjną eksploatację. Oferowany system przydomowego oczyszczania ścieków pozwoli rozwiązać wszystkie problemy z bezpiecznym odbiorem i odprowadzeniem ścieków bytowo-gospodarczych. Jakośæ Potwierdzeniem jakości produktu oferowanego przez Poliplast Sp. z o.o. są uzyskane atesty i certyfikaty: Certyfikat BENOR CRT-001-KW (potwierdzający zgodności z nową normą Europejską EN ) Atest KIWA z Certyfikatem nr K22840/01 w kategorii wydajności oczyszczania Atest KIWA z Certyfikatem nr K22841/01 w kategorii obudów polietylenowych Dystrybucja, Instalacja, Serwis Oczyszczalnia EP-6 jako oryginalny produkt objęty jest gwarancją i dostępny wyłącznie u dystrybutorów posiadających CERTYFIKAT. Warunkiem bezproblemowego funkcjonowania jest instalacja i usługi serwisowe świadczone przez przeszkolonych specjalistów. Wprowadzając produkt na rynek rozpoczęliśmy realizację programu szkoleń dla instalatorów powiązanych z naszymi dystrybutorami. Osoby uprawnione do montażu lub jego nadzoru po odbyciu szkolenia otrzymują również stosowny CERTYFIKAT. Sk³ad oczyszczalni Zbiorniki wraz ze zwieńczeniem Elementy wyposażenia Panel i szafka sterująca wraz z dmuchawą Przewody, podnośniki powietrzne 2

3 Metoda oczyszczania w EP-6 Oczyszczalnie Metoda oczyszczania w EP-6 Przydomowa oczyszczalnia ścieków Poliplast EP-6 przeznaczona jest do zagospodarowania ścieków bytowo-gospodarczych pochodzących z jednorodzinnego gospodarstwa domowego. Oczyszczanie ścieków przebiega w oparciu o metodę osadu czynnego, która jest obecnie najbardziej rozpowszechnionym sposobem oczyszczania ścieków na całym świecie. Jest to proces biologiczny, w którym mikroorganizmy tlenowe wykorzystują zawarte w ściekach zanieczyszczenia do własnych procesów życiowych w ten sposób je usuwając. Oferowana oczyszczalnia Poliplast EP-6 stanowi przeniesienie w/w metody i jej zaadoptowanie na grunt oczyszczalni przydomowych. Nowoczesna konstrukcja oczyszczalni i zastosowana metoda oczyszczania, uniemożliwiają przedostawanie się zanieczyszczeń do środowiska. Całość procesów oczyszczania zachodzi w szczelnych zbiornikach, a na zewnątrz odprowadzane są już w wysokim stopniu oczyszczone ścieki. Praca oczyszczalni nie powoduje uciążliwości zapachowych ani eksploatacyjnych dla jej użytkowników. Zasadniczy proces oczyszczania przebiega w ciszy. Wykorzystana jest tu metoda transportu cieczy sprężonym powietrzem podnośnik inżektorowy. Charakterystyka systemu Dozowanie ścieków Uśrednienie składu jakościowego i ilościowego Wysoki stopień oczyszczenia ścieków Elektroniczny system ustawiania objętości dostaw ścieków od 100 do 800 litrów dziennie Zabezpieczenie przed nagłym przeciążeniem Odporność na niskie temperatury Ciągłość procesu w obliczu braku dostawy tlenu i ścieków Oczyszczone ścieki mogą być odprowadzone bezpośrednio do odbiornika, co eliminuje wykonanie drenażu rozsączającego Nieskomplikowany sposób utrzymania całość zamontowana w sposób gwarantujący łatwy dostęp dla serwisanta Osobna, wolnostojąca szafa sterująca, umiejscowiona w ogrodzie, a więc zawsze dostępna do konserwacji Niskie zużycie energii elektrycznej (roczny koszt energii to ok. 90 PLN) Obudowa z polietylenu charakteryzująca się większą niż beton odpornością na działanie zawartych w ściekach czynników agresywnych Instalacja zajmująca niewiele miejsca Posadowienie, uruchomienie oraz konserwacja wykonywane są przez przeszkolonych instalatorów Bezobsługowość Nie stosuje się biopreparatów wyeliminowanie brzydkich zapachów przyjazne dla środowiska oszczędność miejsca koniecznego do instalacji europejska jakość 3

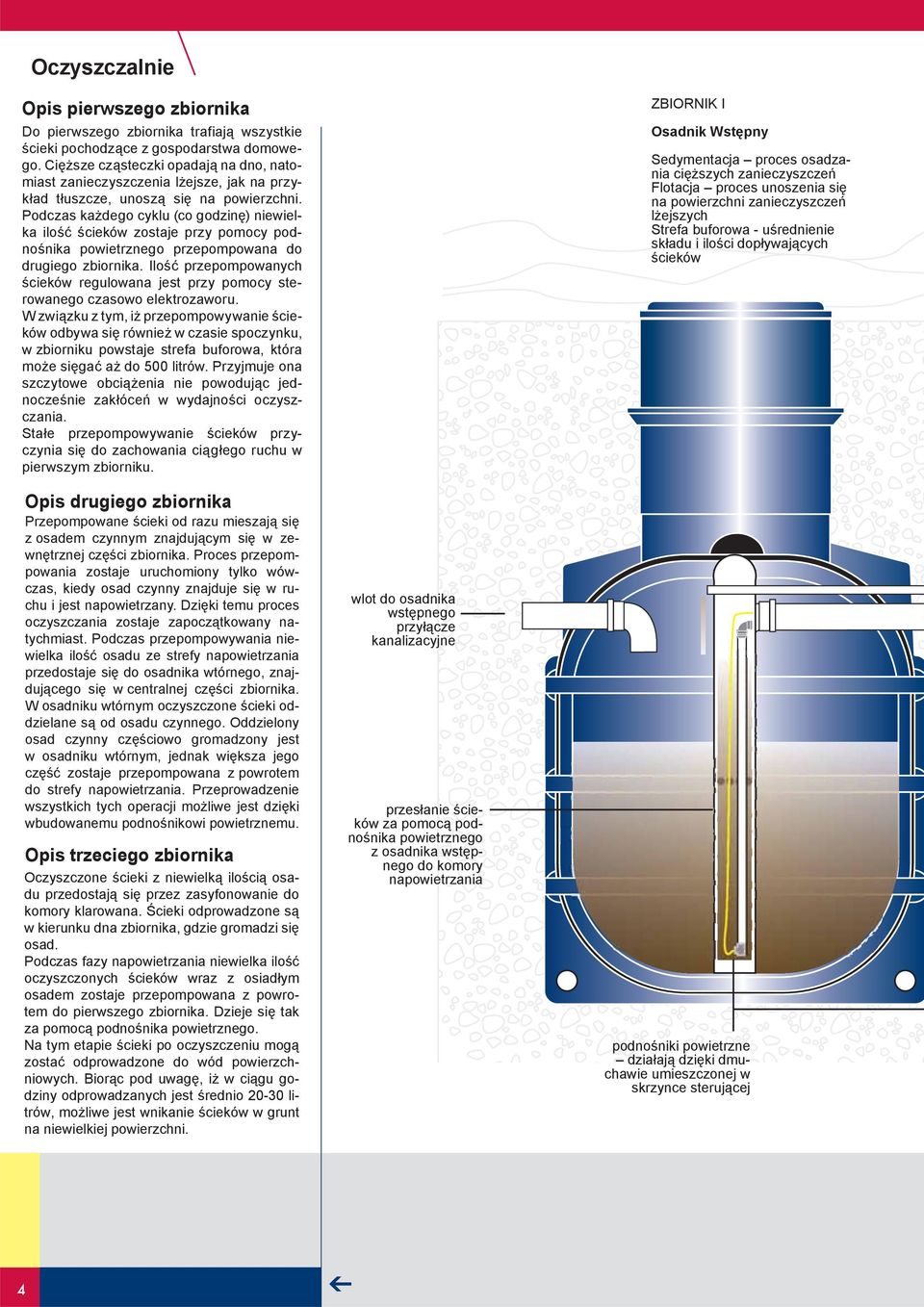

4 Oczyszczalnie Opis pierwszego zbiornika ZBIORNIK I Do pierwszego zbiornika trafiają wszystkie ścieki pochodzące z gospodarstwa domowego. Cięższe cząsteczki opadają na dno, natomiast zanieczyszczenia lżejsze, jak na przykład tłuszcze, unoszą się na powierzchni. Podczas każdego cyklu (co godzinę) niewielka ilość ścieków zostaje przy pomocy podnośnika powietrznego przepompowana do drugiego zbiornika. Ilość przepompowanych ścieków regulowana jest przy pomocy sterowanego czasowo elektrozaworu. W związku z tym, iż przepompowywanie ścieków odbywa się również w czasie spoczynku, w zbiorniku powstaje strefa buforowa, która może sięgać aż do 500 litrów. Przyjmuje ona szczytowe obciążenia nie powodując jednocześnie zakłóceń w wydajności oczyszczania. Stałe przepompowywanie ścieków przyczynia się do zachowania ciągłego ruchu w pierwszym zbiorniku. Osadnik Wstępny Sedymentacja proces osadzania cięższych zanieczyszczeń Flotacja proces unoszenia się na powierzchni zanieczyszczeń lżejszych Strefa buforowa - uśrednienie składu i ilości dopływających ścieków Opis drugiego zbiornika Przepompowane ścieki od razu mieszają się z osadem czynnym znajdującym się w zewnętrznej części zbiornika. Proces przepompowania zostaje uruchomiony tylko wówczas, kiedy osad czynny znajduje się w ruchu i jest napowietrzany. Dzięki temu proces oczyszczania zostaje zapoczątkowany natychmiast. Podczas przepompowywania niewielka ilość osadu ze strefy napowietrzania przedostaje się do osadnika wtórnego, znajdującego się w centralnej części zbiornika. W osadniku wtórnym oczyszczone ścieki oddzielane są od osadu czynnego. Oddzielony osad czynny częściowo gromadzony jest w osadniku wtórnym, jednak większa jego część zostaje przepompowana z powrotem do strefy napowietrzania. Przeprowadzenie wszystkich tych operacji możliwe jest dzięki wbudowanemu podnośnikowi powietrznemu. Opis trzeciego zbiornika Oczyszczone ścieki z niewielką ilością osadu przedostają się przez zasyfonowanie do komory klarowana. Ścieki odprowadzone są w kierunku dna zbiornika, gdzie gromadzi się osad. Podczas fazy napowietrzania niewielka ilość oczyszczonych ścieków wraz z osiadłym osadem zostaje przepompowana z powrotem do pierwszego zbiornika. Dzieje się tak za pomocą podnośnika powietrznego. Na tym etapie ścieki po oczyszczeniu mogą zostać odprowadzone do wód powierzchniowych. Biorąc pod uwagę, iż w ciągu godziny odprowadzanych jest średnio litrów, możliwe jest wnikanie ścieków w grunt na niewielkiej powierzchni. 4 wlot do osadnika wstępnego przyłącze kanalizacyjne przesłanie ścieków za pomocą podnośnika powietrznego z osadnika wstępnego do komory napowietrzania podnośniki powietrzne działają dzięki dmuchawie umieszczonej w skrzynce sterującej

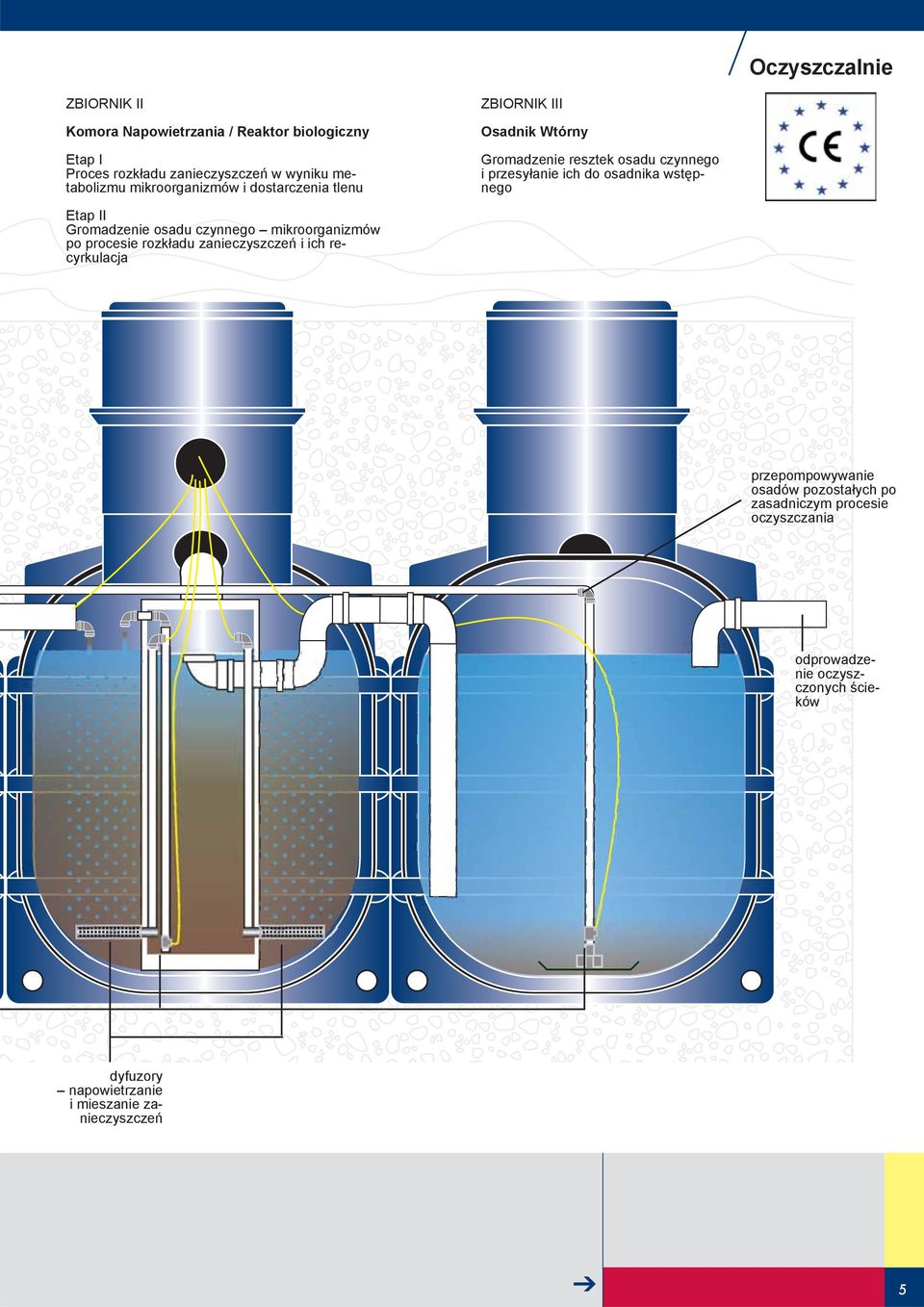

5 Oczyszczalnie ZBIORNIK II ZBIORNIK III Komora Napowietrzania / Reaktor biologiczny Osadnik Wtórny Etap I Proces rozkładu zanieczyszczeń w wyniku metabolizmu mikroorganizmów i dostarczenia tlenu Gromadzenie resztek osadu czynnego i przesyłanie ich do osadnika wstępnego Etap II Gromadzenie osadu czynnego mikroorganizmów po procesie rozkładu zanieczyszczeń i ich recyrkulacja przepompowywanie osadów pozostałych po zasadniczym procesie oczyszczania odprowadzenie oczyszczonych ścieków dyfuzory napowietrzanie i mieszanie zanieczyszczeń 5

6 Oczyszczalnie Opis oczyszczalni POLIPLAST i jej parametrów Skrzynka steruj¹ca Standardowa skrzynka sterująca wyposażona jest w część elektryczną oraz membranową dmuchawę napowietrzającą. Powietrze dostarczane do komory biologicznej powoduje pełne wymieszanie osadu czynnego z napływającymi ściekami i dostawę tlenu. Powietrze to ma podwyższoną temperaturę, co powoduje utrzymanie dobrych parametrów oczyszczania, szczególnie w warunkach zimowych. Wolnostojąca skrzynka zewnętrzna jest wkopywana na głębokość ok. 70 cm do ziemi. Kolor skrzynki: ciemno-zielony. Wymiary nad powierzchnią ziemi: szer. 430 x wys. 700 x gł. 240 mm. Należy ją podłączyć do sieci elektrycznej. Przewody doprowadzające powietrze: ze skrzynki sterującej prowadzą 3 przewody powietrzne do komór oczyszczalni, które należy umieścić w rurze osłonowej o odpowiedniej średnicy (minimalnie 40 mm średnicy wewnętrznej). 12 mm przewód powietrzny dostarcza powietrze do dyfuzorów napowietrzających, a 2 przewody 8 mm są podłączane do podnośnika powietrznego. Pobór energii: dzienny pobór energii oczyszczalni EP-6, przy pełnym obciążeniu wynosi około 0,8 kwh/dzień lub rocznie 292 kwh. Zbiorniki PE Oczyszczalnia EP-6 składa się z 3 połączonych zbiorników (o łącznej pojemności 3400 l): Zbiornik przygotowujący (1-szy zbiornik) osadnik wstępny. Zbiornik napowietrzający z osadnikiem pośrednim (2-gi zbiornik) reaktor biologiczny. Osadnik wtórny (3-ci zbiornik). Cechy charakterystyczne: Wymiary: dł x szer mm x wys mm Ciężar: 200 kg Zbiorniki polietylenowe z czarnego tworzywa sztucznego specjalna konstrukcja wzmacniająca. Wszystkie elementy są wodoszczelne do części górnej włazu. 3 otwory włazowe o średnicy 600 mm. 3 pokrywy żeliwne lub betonowe. Pojemność osadowa wynosi 1300 l. Dostêpne typoszeregi EP-6 EP-12 EP-25 EP-35 EP osób 7-12 osób osób osób osób 6

7 Przykłady montażu Oczyszczalnie Niewielki rozmiar i ciężar zbiorników umożliwia ich szybki i tani transport. Do użytkownika dostarczana jest kompletna oczyszczalnia wraz z skrzynką sterującą. Wykonanie instalacji przeprowadzone jest przez certyfikowanego wykonawcę, co zapewnia bezawaryjne działanie oczyszczalni. Z powodu niewielkiego rozmiaru zbiorników, prace ziemne przeprowadzone są bardzo szybko. Umieszczenie instalacji w wykopie nie wymaga używania ciężkiego sprzętu budowlanego. Oczyszczone ścieki mogą być odprowadzone bezpośrednio do odbiornika, dzięki czemu nie ma potrzeby wykonywania drenażu rozsączającego. Zastosowane materiały, z których jest wykonana nasza oczyszczalnia, sprawiają że instalatorzy nie mają żadnych problemów z jej instalacją. Zastosowany system złączek zaciskowych sprawia, że kolejne elementy instalacji łączone są ze sobą w szybki sposób, bez konieczności klejenia, czy też zgrzewania. Stopieñ Redukcji Zanieczyszczeñ BZT5 96% zawiesina ogólna 98% azot ogólny 82% amoniak 95% fosfor ogólny 85%* * w przypadku strącania chemicznego Przyrost Osadu Przy maksymalnym obciążeniu roczny przyrost osadu wynosi około 60 kg. Przyrost jest największy w pierwszym zbiorniku, a mniejszy w ostatnim zbiorniku oraz w pochłaniaczu rury centralnej. Zaleca się przynajmniej raz w roku kontrolę ilości osadu przez instalatora. Lokalizacja Oczyszczalnię najlepiej umieścić bezpośrednio przy domu. Studzienkę kontrolno-pomiarową należy wykonać na odprowadzeniu z oczyszczalni, aby mieć możliwość pobierania próbek oczyszczonych ścieków. Zasuwa burzowa umożliwia odprowadzenie oczyszczonych ścieków do wód powierzchniowych o zmiennym poziomie. Do układu nie mogą być wprowadzone wody deszczowe. W przypadku wysokiego poziomu wód gruntowych oczyszczalnia posiada specjalną konstrukcję zabezpieczającą ją przed wyporem. 7

8 Oczyszczalnia EP-6 POLIPLAST Sp. z o.o., Spalice, ul. Warszawska 7, Oleśnica, Polska tel. 071/ , , , fax 071/ biuro@poliplast.pl kwiecień 2007
