1 Oczyszczanie ścieków miejskich w Bydgoszczy Katarzyna Chruścicka Mariusz Staszczyszyn Zbysław Dymaczewski Bydgoszcz, 19 kwietnia 20181

2 Plan prezentacji Historia oczyszczania ścieków w Bydgoszczy Stan obecny: FORDON i KAPUŚCISKA Oczyszczalnia FORDON Efekty rozbudowy i modernizacji Podsumowanie 2

3 Historia oczyszczania ścieków w Bydgoszczy Początki. Przymiarki do oczyszczalni ścieków wraz z budową sieci kanalizacyjnej ostatnie dwie dekady XIX wieku Stacja pomp kanałowych z systemem urządzeń rozdrabniająco-filtracyjnych, tłoczenie ścieków na pola irygacyjne na Kapuściskach i Czersku Polskim, odprowadzenie oczyszczonych ścieków do Brdy. 3

4 Koncepcja budowy kanalizacji i oczyszczalni ścieków Historia oczyszczania ścieków w Bydgoszczy Fordon Łoskoń Kapuściska Piaski Osowa Góra Pola irygacyjne wynalezienie osadu czynnego Początek usuwania biogenów w Polsce 4

5 Historia oczyszczania ścieków w Bydgoszczy Pola irygacyjne Oczyszczalnia Piaski Oczyszczalnia Osowa Góra Osadnik Łoskoń % Ścieki nieoczyszczone % 5

6 Stan obecny 6

7 Oczyszczalnia FORDON Oczyszczalnia KAPUŚCISKA 7

8 Oczyszczalnia FORDON RLM Mk m 3 /d projekt m 3 /d aktualnie Oczyszczalnia KAPUŚCISKA RLM Mk m 3 /d projekt m 3 /d aktualnie Stan obecny 100% ścieków oczyszczonych trafia do odbiornika Podwyższone usuwanie związków biogennych Wykorzystanie 84% obciążenia projektowego 8

9 Oczyszczalnia FORDON Powód rozbudowy i modernizacji Nowe osiedla, rozbudowa i modernizacja sieci kanalizacyjnej w Bydgoszczy Konieczność znacznego zwiększenia przepustowości oczyszczalni Likwidacja niskoefektywnych oczyszczalni ścieków: Piaski i Osowa Góra Dostosowanie jakości oczyszczonych ścieków do zaostrzonych przepisów Zmiany przepisów dotyczących zagospodarowania osadów ściekowych 9

10 Oczyszczalnia FORDON Przed rozbudową Po rozbudowie Parametry projektowe: Wartości dopuszczalne w ściekach oczyszczonych: Qdśr [m 3 /d] RLM [Mk] BZT 5 [g/m 3 ] ChZT [g/m 3 ] Zawiesiny ogólne [g/m 3 ] Azot ogólny [g/m 3 ] Fosfor ogólny [g/m 3 ] 1,5 1,0 10

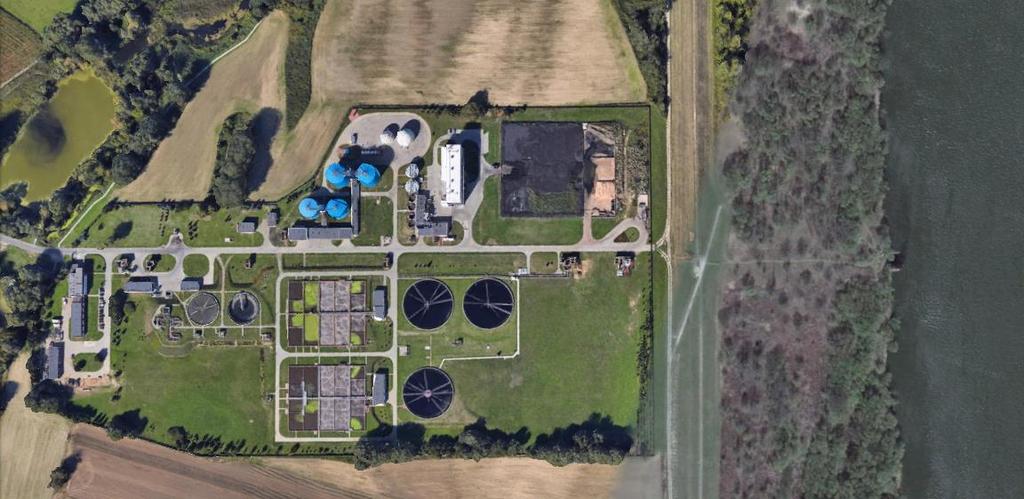

11 Przed rozbudową Oczyszczalnia ścieków FORDON Po rozbudowie 11

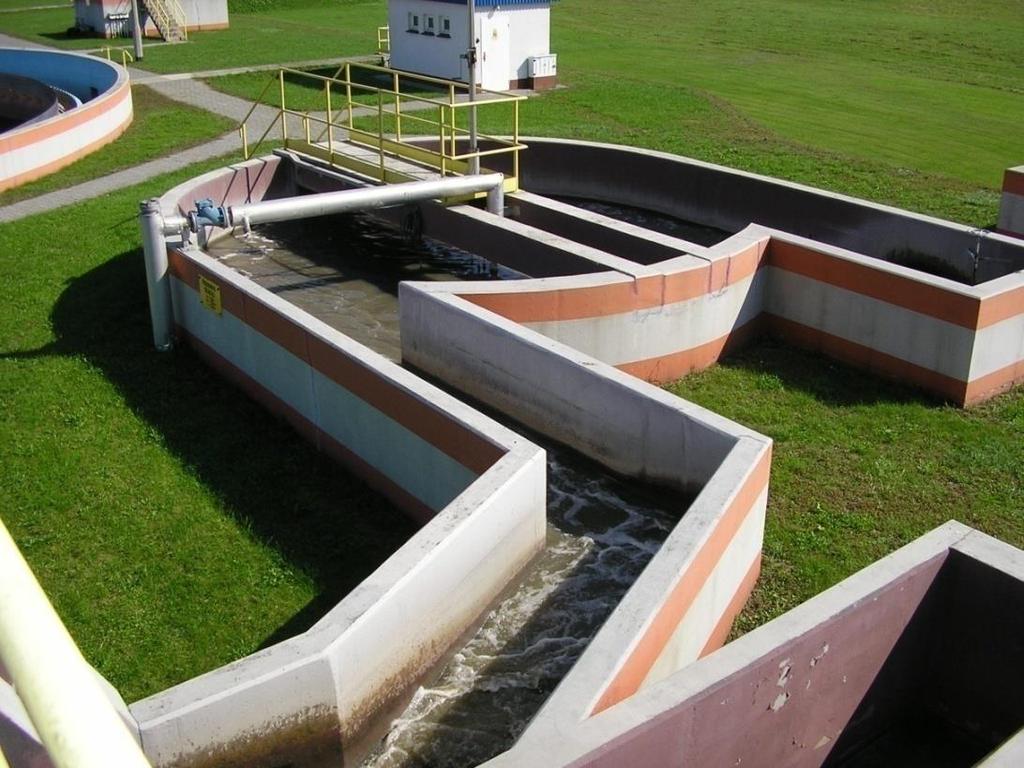

12 Oczyszczalnia FORDON Obiekty Przed rozbudową Po rozbudowie Kraty gęste szt. 2 3 Piaskowniki o ruchu okrężnym szt. 2 3 Osadniki wstępne szt. 2 2 Reaktory biologiczne szt. 2 ciągi UCT 4 ciągi Bardenpho Osadniki wtórne szt. 2 3 Fermenter szt. 1 1 Zagęszczarki szt. 2 4 WKFz szt. 2 4 Wirówki odwadniające szt. 2 4 Odsiarczalniki szt. 1 6 Zbiorniki biogazu szt. 1 2 ITPO szt

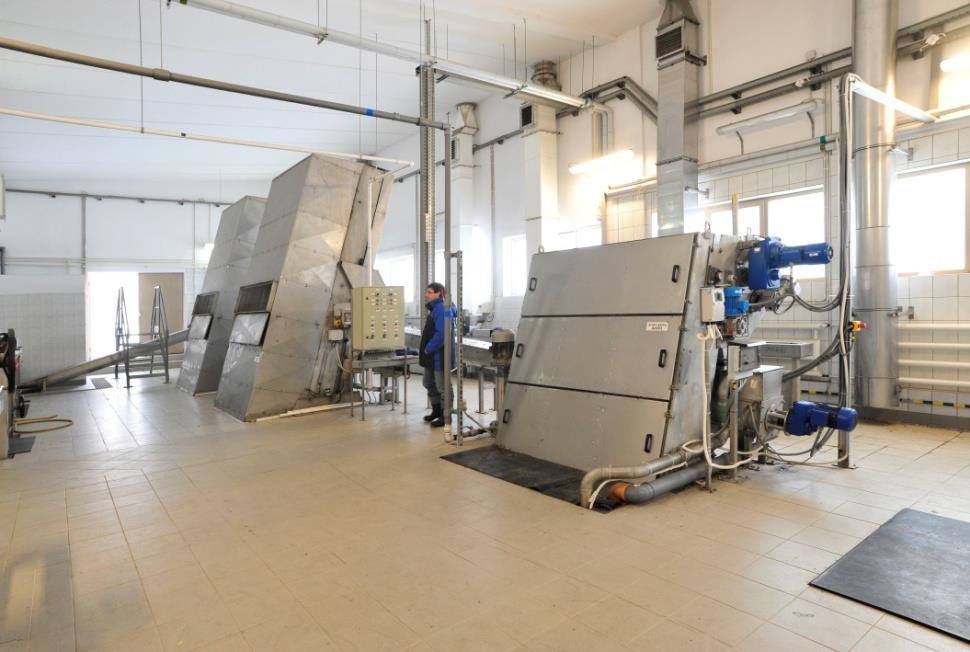

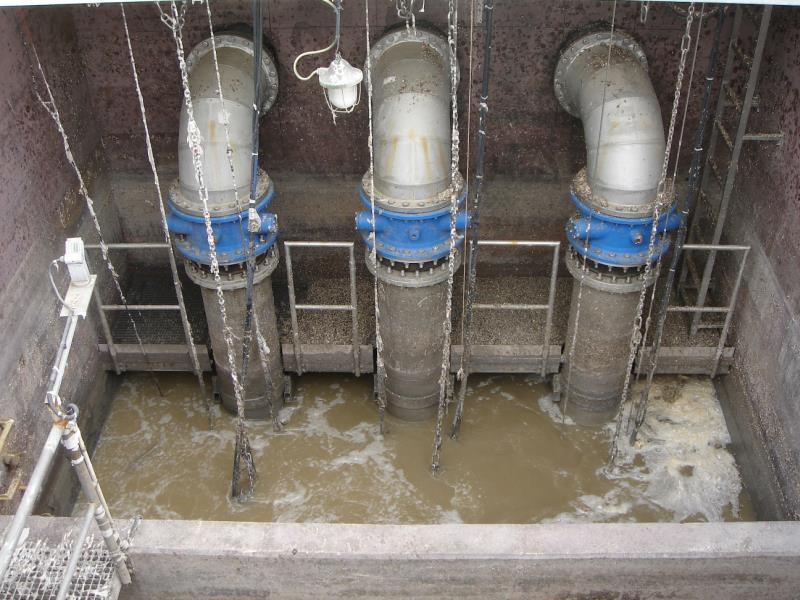

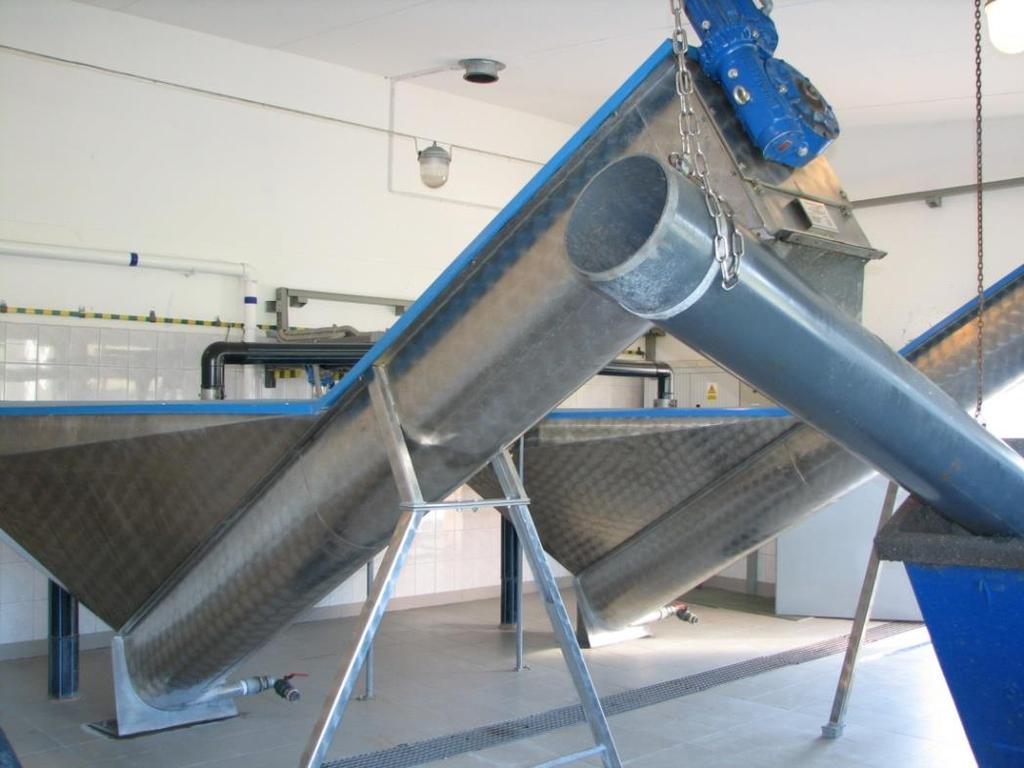

13 Część mechaniczna Oczyszczalnia FORDON 13

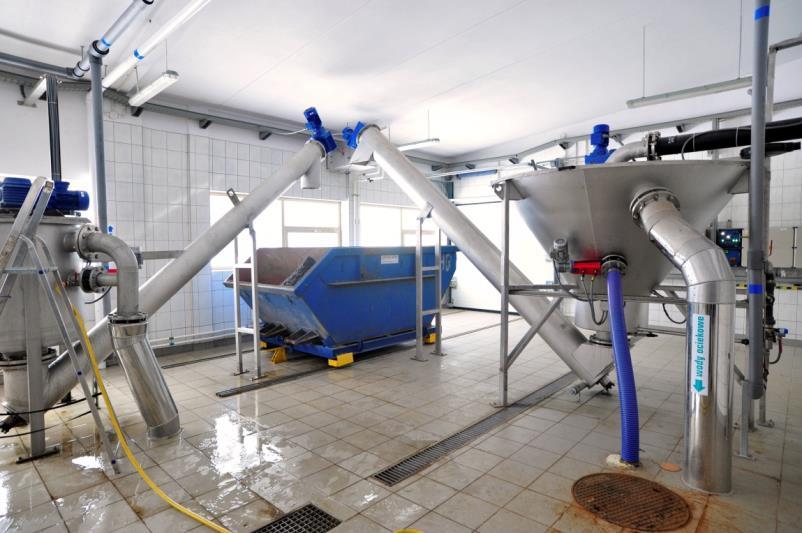

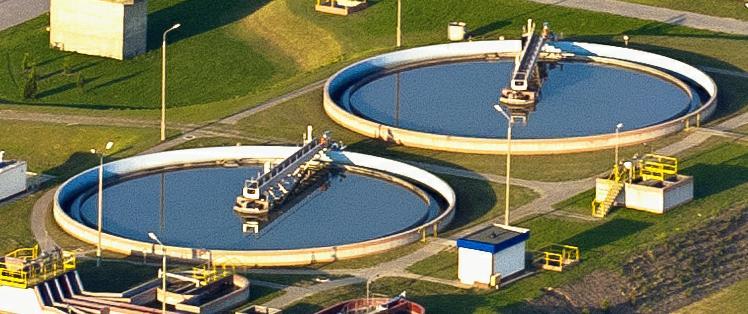

14 Część mechaniczna Oczyszczalnia FORDON 14

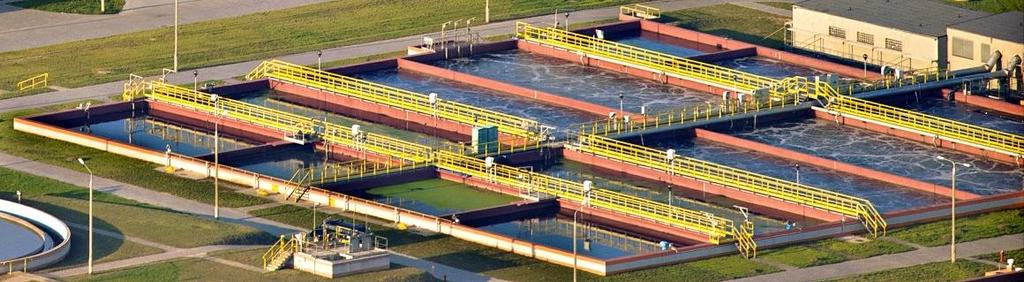

15 Część biologiczna Oczyszczalnia FORDON 15

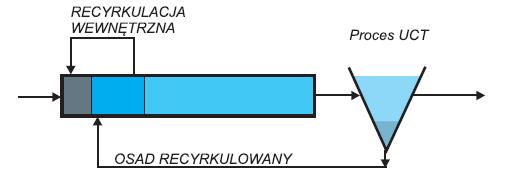

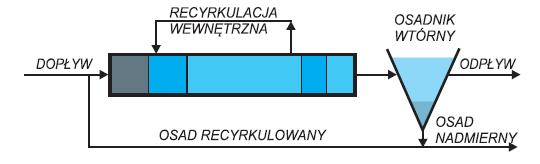

16 Oczyszczalnia FORDON proces osadu czynnego System UCT System Bardenpho 16

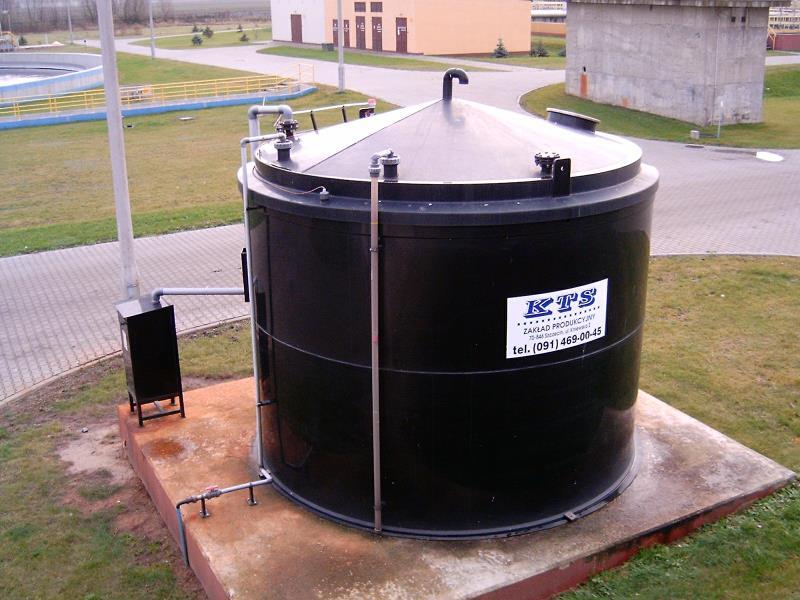

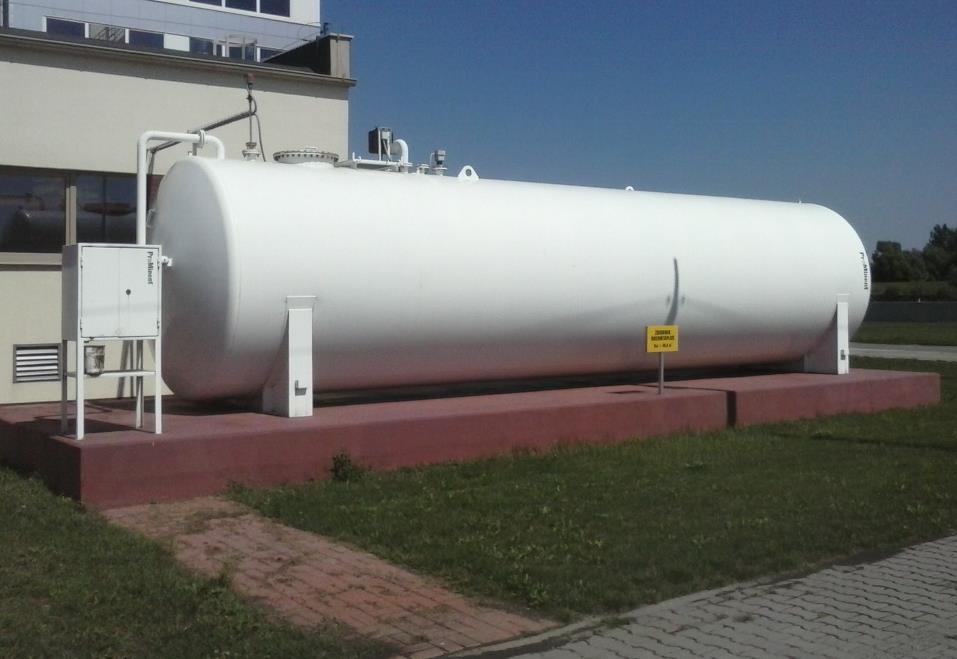

17 Część chemiczna Oczyszczalnia FORDON Zbiornik i instalacja dozowania PIX-u Zbiornik zewnętrznego źródła węgla organicznego do procesu denitryfikacji 17

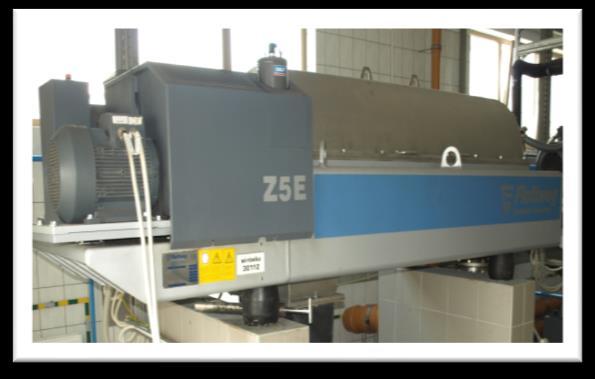

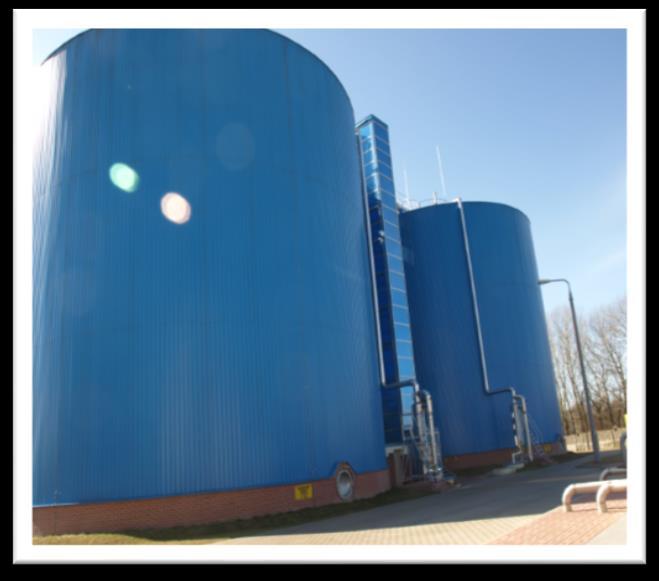

18 Część osadowa Oczyszczalnia FORDON 18

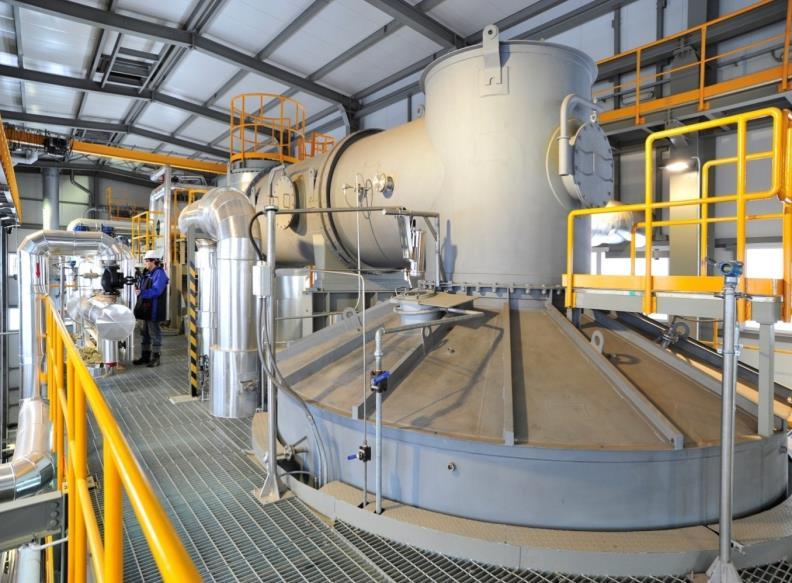

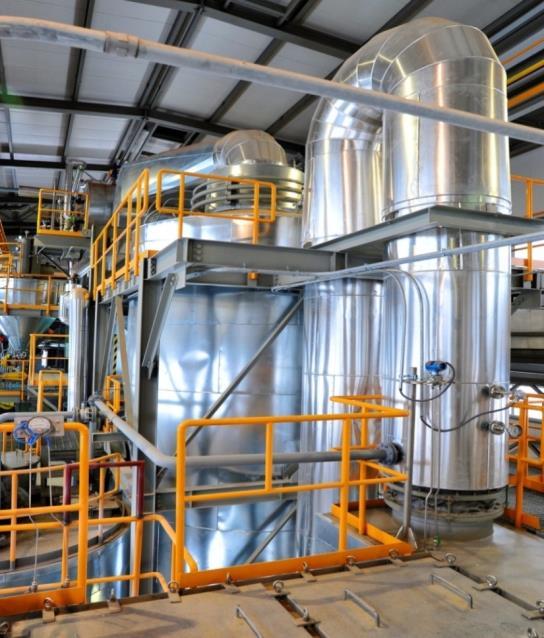

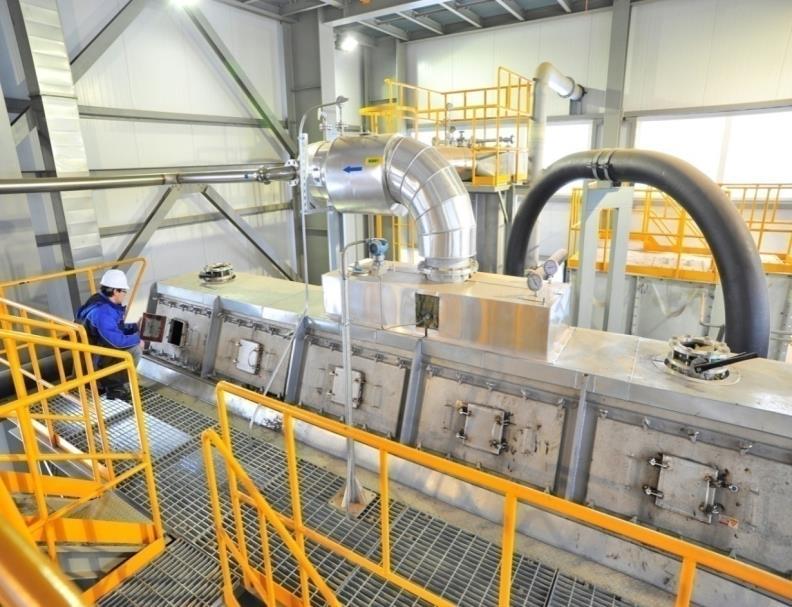

19 ITPO Oczyszczalnia FORDON Suszenie osadów Oczyszczanie gazów spalinowych Spalanie osadów w piecu fluidalnym 19

20 Efekty rozbudowy i modernizacji Ilość ścieków Stopień usuwania zanieczyszczeń Wykorzystanie biogazu Unieszkodliwienie osadów 20

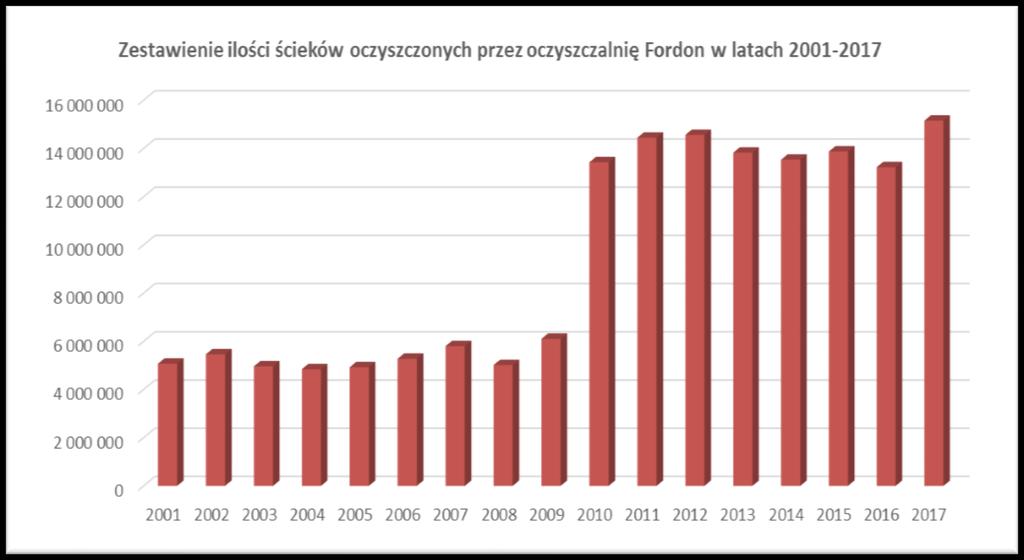

21 Efekty rozbudowy i modernizacji Ilość ścieków oczyszczonych w poszczególnych latach 21

22 STĘŻENIE BZT5 [go2/m3] ŁADUNEK BZT5 [kg/d] , , , , , , , , , ,0 0,0 Efekty rozbudowy i modernizacji BZT5 [kg/d] Wartość projektowa BZT 5 16,0 14,0 12,0 10,0 8,0 6,0 4,0 2,0 0,0 BZT5 [go2/m3] Wartość dopuszczalna 22

23 STĘŻENIE ChZT [go2/m3] ŁADUNEK ChZT [kg/d] , , , , , , , , ,0 0,0 Efekty rozbudowy i modernizacji ChZT [kg/d] wartość projektowa ChZT 160,0 140,0 120,0 100,0 80,0 60,0 40,0 20,0 0,0 ChZT [go2/m3] Wartość dopuszczalna 23

24 STĘŻENIE AZOTU OGÓLNEGO [gn/m3] ŁADUNEK AZOTU OGÓLNEGO [kg/d] 3 500, , , , , ,0 500,0 Efekty rozbudowy i modernizacji 0,0 Azot ogólny [kg/d] Wartość projektowa Azot ogólny 35,0 30,0 25,0 20,0 15,0 10,0 5,0 0,0 Azot ogólny [gn/m3] Wartość dopuszczalna 24

25 STĘŻENIE FOSFORU OGÓLNEGO [gp/m3] ŁADUNEK FOSFORU OGÓLNEGO [kg/d] 600,0 500,0 400,0 300,0 200,0 100,0 Efekty rozbudowy i modernizacji 0,0 Fosfor ogólny [kg/d] wartość projektowa Rok Fosfor ogólny 3,0 2,5 2,0 1,5 1,0 0,5 0,0 Fosfor ogólny [gp/m3] Wartość dopuszczalna Rok 25

26 STĘŻENIE ZAWIESINY OGÓLNEJ [g/m3] ŁADUNEK ZAWIESINY OGÓLNEJ [kg/d]] , , , , , ,0 Efekty rozbudowy i modernizacji 0,0 Zawiesina ogólna [kg/d] wartość projektowa Zawiesiny ogólne 60,0 50,0 40,0 30,0 20,0 10,0 0,0 Zawiesina ogólna [g/m3] Wartość dopuszczalna 26

27 Efekty rozbudowy i modernizacji Efektywność oczyszczania ścieków (2017r.) Wskaźnik Jednostka Ścieki surowe Ścieki oczyszczone Wartość dopuszczalna (ścieki oczyszczone) Procentowy stopień redukcji BZT 5 [g/m 3 ] 388 5, ,7 % ChZT [g/m 3 ] , ,4 % Zawiesina ogólna [g/m 3 ] , ,9 % Azot ogólny [g/m 3 ] 79 8, ,0 % Fosfor ogólny [g/m 3 ] 10 0,44 1,0 95,4 % 27

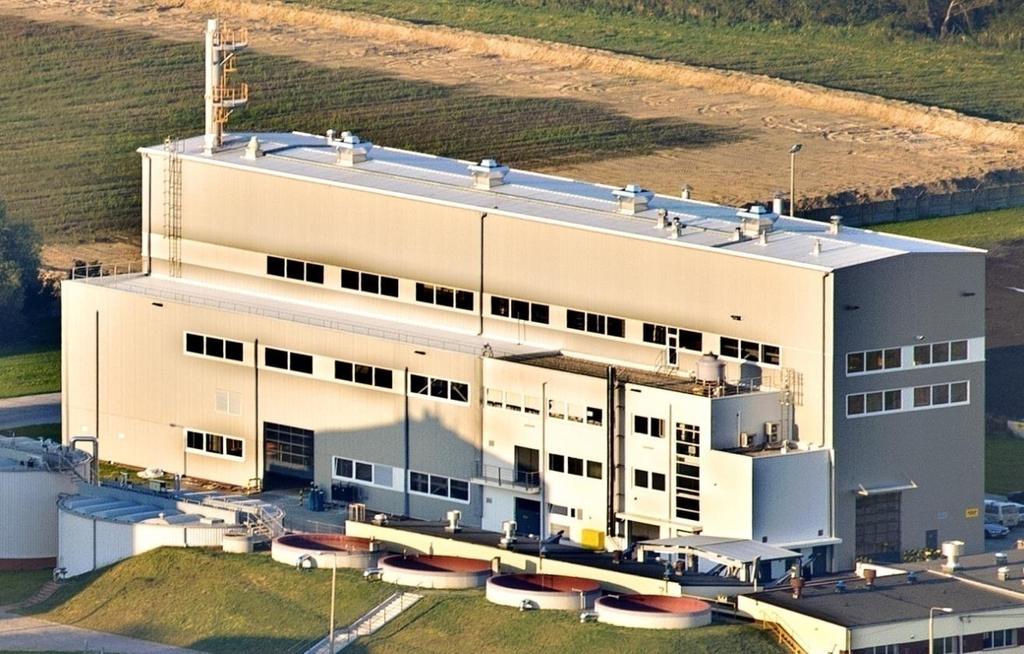

28 Efekty rozbudowy i modernizacji Instalacja Termicznego Przekształcania Osadów Wydajność instalacji: kg sm/d Unieszkodliwianie osadów Odzysk energii cieplnej OŚ Fordon kg sm/d OŚ Kapuściska kg sm/d Czas pracy: 8000 h/rok 28

29 Zagospodarowanie biogazu Efekty rozbudowy i modernizacji Biogaz Agregat kogeneracyjny Kotłownia ITPO Pochodnia Energia elektryczna Energia cieplna Energia cieplna Energia cieplna Cele własne oczyszczalni Cele technologiczne oczyszczalni (utrzymanie optymalnej temperatury fermentacji osadu w WKFz) Centralne ogrzewanie w budynkach Przygotowanie ciepłej wody użytkowej 29

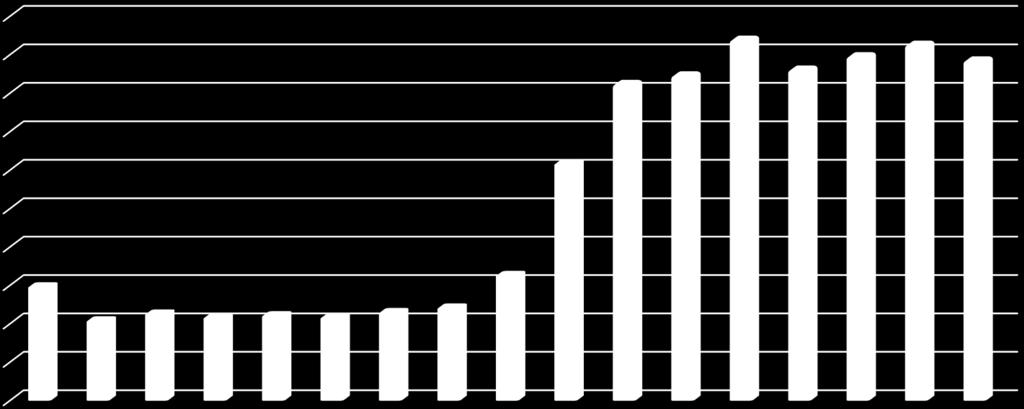

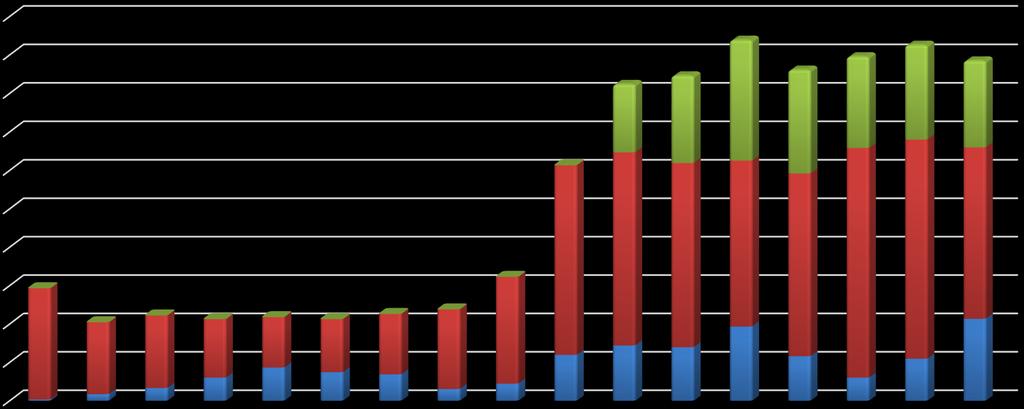

30 Efekty rozbudowy i modernizacji Zużycie i produkcja energii elektrycznej kwh Wielkość zużycia energii elektrycznej przez oczyszczalnię Fordon w latach % 8% 15% 28% 40% 35% 30% 13% 14% 19% 22% 23% 31% 20% 9% 16% 32% Energia elektryczna wyprodukowana Energia elektryczna pobrana z ZE na potrzeby oczyszczalni /procentowy udział produkcji energii elektrycznej do całkowitego zuzycia/ Rok Energia elektryczna pobrana z ZE na potrzeby ITPO 30

31 Podsumowanie Co się zmieniło? Zwiększenie przepustowości Zmiana technologii części biologicznej na bardziej efektywną Dostosowanie jakości odpływu do zaostrzonych przepisów Instalacja Termicznego Przekształcania Osadów 31

32 Wprowadzanie technologii o niższej energochłonności Odzysk energii i samowystarczalność energetyczna Odzysk surowców Bioprodukty Usuwanie niebezpiecznych mikrozanieczyszczeń Odzysk wody Podsumowanie Kierunki dalszych działań na świecie 32

33 Oczyszczanie ścieków miejskich w Bydgoszczy Dziękujemy za uwagę Katarzyna Chruścicka Mariusz Staszczyszyn Zbysław Dymaczewski Bydgoszcz, 19 kwietnia
