1 Przydomowa biologiczna oczyszczalnia ścieków typu SBR one2clean Konrad Gojżewski Kierownik projektów inwestycyjnych

2 ROZPORZĄDZENIE MINISTRA ŚRODOWISKA z dnia 24 lipca 2006 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla Środowiska wodnego 5. Ścieki pochodzące z własnego gospodarstwa domowego lub rolnego mogą być wprowadzane do ziemi, w granicach gruntu stanowiącego własność wprowadzającego, jeśli spełnione są łącznie następujące warunki: 1) ilość ścieków nie przekracza 5,0 m 3 na dobę 2) BZT 5 ścieków dopływających jest redukowane co najmniej o 20 %, a zawartość zawiesin ogólnych co najmniej o 50 %;

3 ROZPORZĄDZENIE MINISTRA ŚRODOWISKA z dnia 24 lipca 2006 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla Środowiska wodnego Oczyszczalnie drenażowe osadnik gnilny + drenaż rozsączający

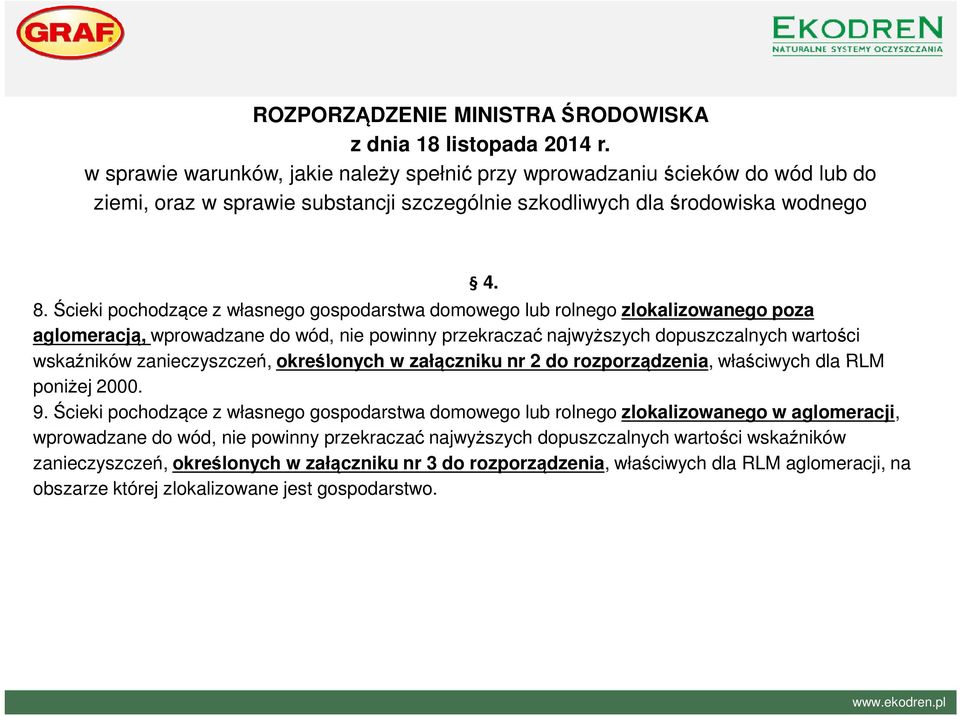

4 ROZPORZĄDZENIE MINISTRA ŚRODOWISKA z dnia 18 listopada 2014 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego Ścieki pochodzące z własnego gospodarstwa domowego lub rolnego zlokalizowanego poza aglomeracją, wprowadzane do wód, nie powinny przekraczać najwyższych dopuszczalnych wartości wskaźników zanieczyszczeń, określonych w załączniku nr 2 do rozporządzenia, właściwych dla RLM poniżej Ścieki pochodzące z własnego gospodarstwa domowego lub rolnego zlokalizowanego w aglomeracji, wprowadzane do wód, nie powinny przekraczać najwyższych dopuszczalnych wartości wskaźników zanieczyszczeń, określonych w załączniku nr 3 do rozporządzenia, właściwych dla RLM aglomeracji, na obszarze której zlokalizowane jest gospodarstwo.

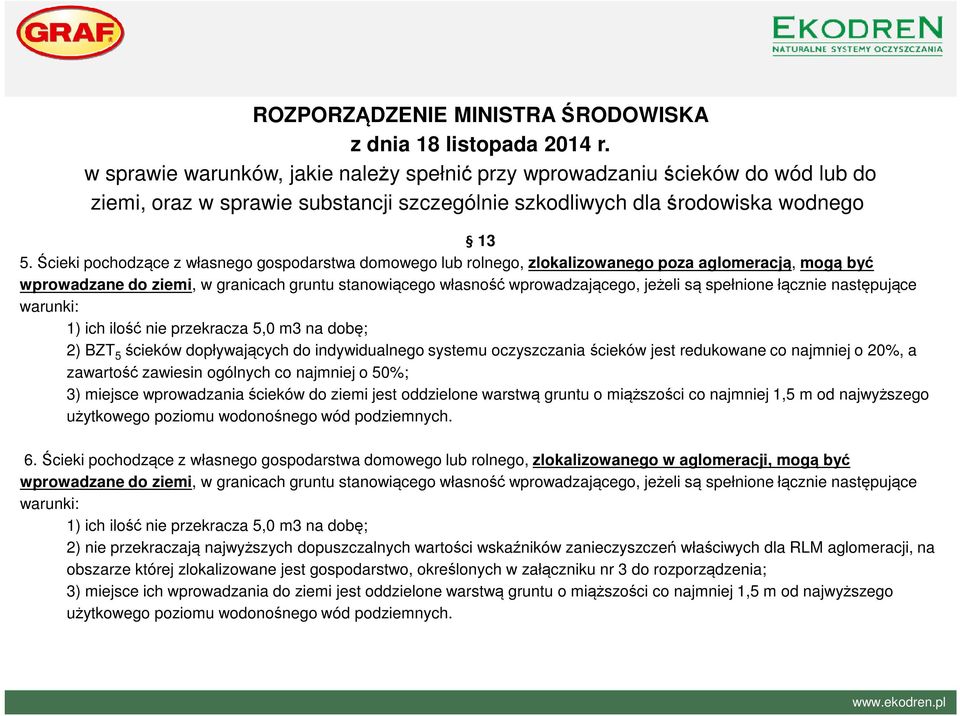

5 ROZPORZĄDZENIE MINISTRA ŚRODOWISKA z dnia 18 listopada 2014 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego Ścieki pochodzące z własnego gospodarstwa domowego lub rolnego, zlokalizowanego poza aglomeracją, mogą być wprowadzane do ziemi, w granicach gruntu stanowiącego własność wprowadzającego, jeżeli są spełnione łącznie następujące warunki: 1) ich ilość nie przekracza 5,0 m3 na dobę; 2) BZT 5 ścieków dopływających do indywidualnego systemu oczyszczania ścieków jest redukowane co najmniej o 20%, a zawartość zawiesin ogólnych co najmniej o 50%; 3) miejsce wprowadzania ścieków do ziemi jest oddzielone warstwą gruntu o miąższości co najmniej 1,5 m od najwyższego użytkowego poziomu wodonośnego wód podziemnych. 6. Ścieki pochodzące z własnego gospodarstwa domowego lub rolnego, zlokalizowanego w aglomeracji, mogą być wprowadzane do ziemi, w granicach gruntu stanowiącego własność wprowadzającego, jeżeli są spełnione łącznie następujące warunki: 1) ich ilość nie przekracza 5,0 m3 na dobę; 2) nie przekraczają najwyższych dopuszczalnych wartości wskaźników zanieczyszczeń właściwych dla RLM aglomeracji, na obszarze której zlokalizowane jest gospodarstwo, określonych w załączniku nr 3 do rozporządzenia; 3) miejsce ich wprowadzania do ziemi jest oddzielone warstwą gruntu o miąższości co najmniej 1,5 m od najwyższego użytkowego poziomu wodonośnego wód podziemnych.

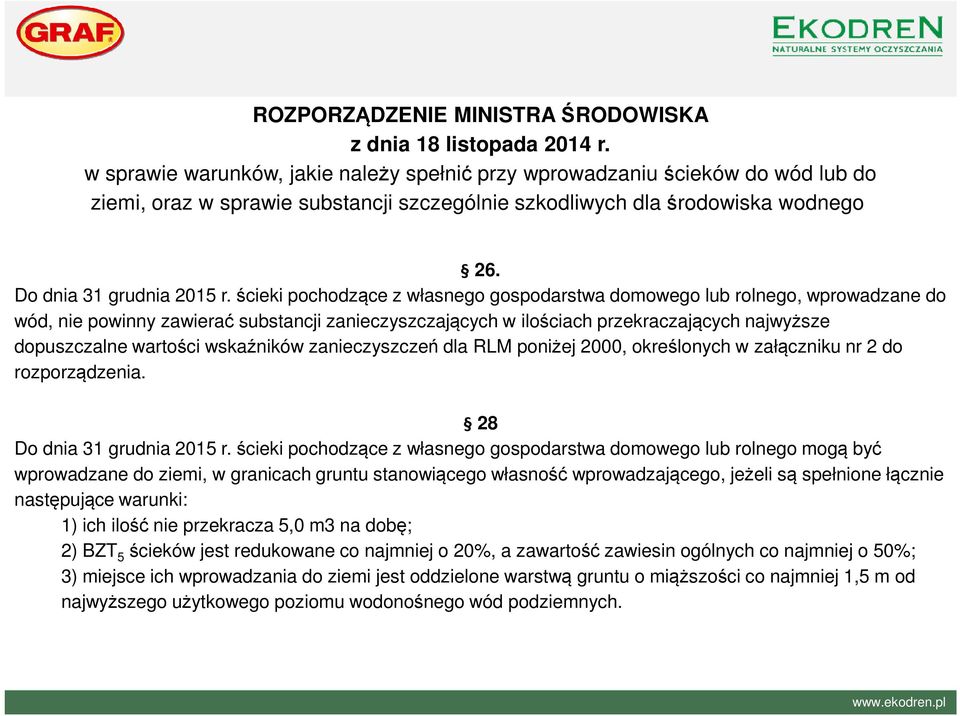

6 ROZPORZĄDZENIE MINISTRA ŚRODOWISKA z dnia 18 listopada 2014 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego 26. Do dnia 31 grudnia 2015 r. ścieki pochodzące z własnego gospodarstwa domowego lub rolnego, wprowadzane do wód, nie powinny zawierać substancji zanieczyszczających w ilościach przekraczających najwyższe dopuszczalne wartości wskaźników zanieczyszczeń dla RLM poniżej 2000, określonych w załączniku nr 2 do rozporządzenia. 28 Do dnia 31 grudnia 2015 r. ścieki pochodzące z własnego gospodarstwa domowego lub rolnego mogą być wprowadzane do ziemi, w granicach gruntu stanowiącego własność wprowadzającego, jeżeli są spełnione łącznie następujące warunki: 1) ich ilość nie przekracza 5,0 m3 na dobę; 2) BZT 5 ścieków jest redukowane co najmniej o 20%, a zawartość zawiesin ogólnych co najmniej o 50%; 3) miejsce ich wprowadzania do ziemi jest oddzielone warstwą gruntu o miąższości co najmniej 1,5 m od najwyższego użytkowego poziomu wodonośnego wód podziemnych.

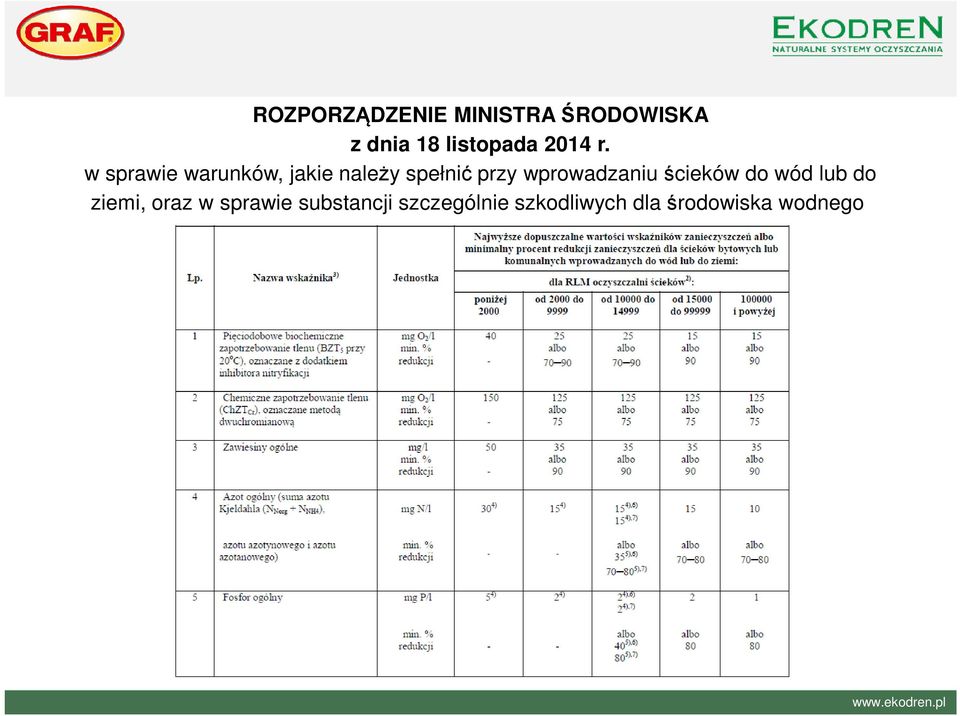

7 ROZPORZĄDZENIE MINISTRA ŚRODOWISKA z dnia 18 listopada 2014 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego

8 one2clean - budowa Próbnik Wąż ciśnieniowy Podnośnik czystej wody Membranowa rura napowietrzająca Częściowa przegroda

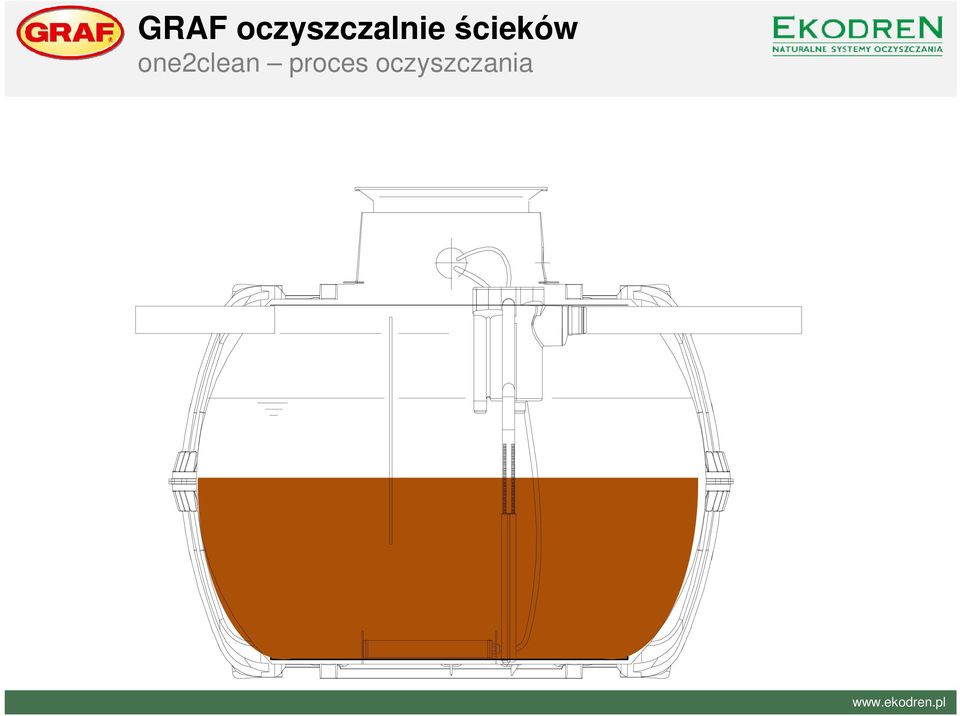

9 one2clean proces oczyszczania

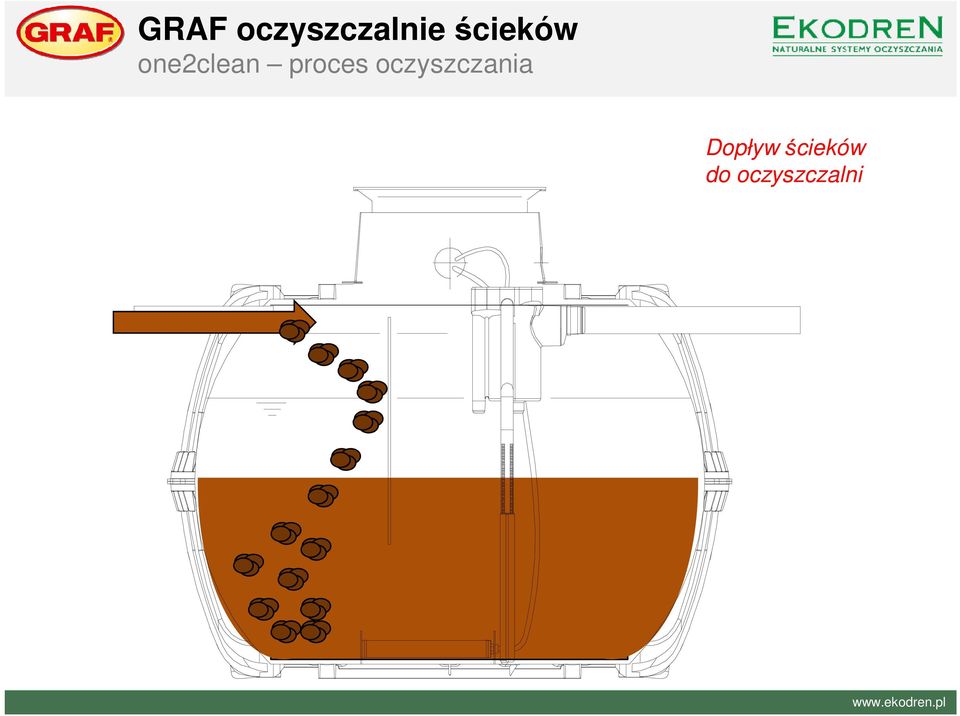

10 one2clean proces oczyszczania Dopływ ścieków do oczyszczalni

11 one2clean proces oczyszczania one 10 godzinny cykl napowietrzania z przerwami Dopływ ścieków może być kontynuowany

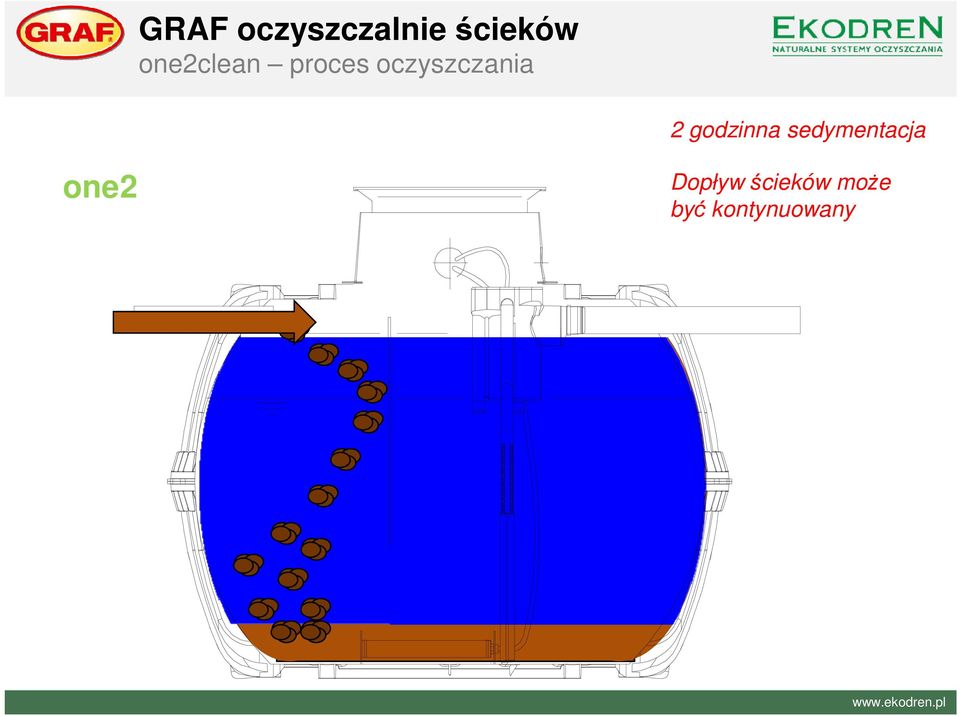

12 one2clean proces oczyszczania 2 godzinna sedymentacja one2 Dopływ ścieków może być kontynuowany

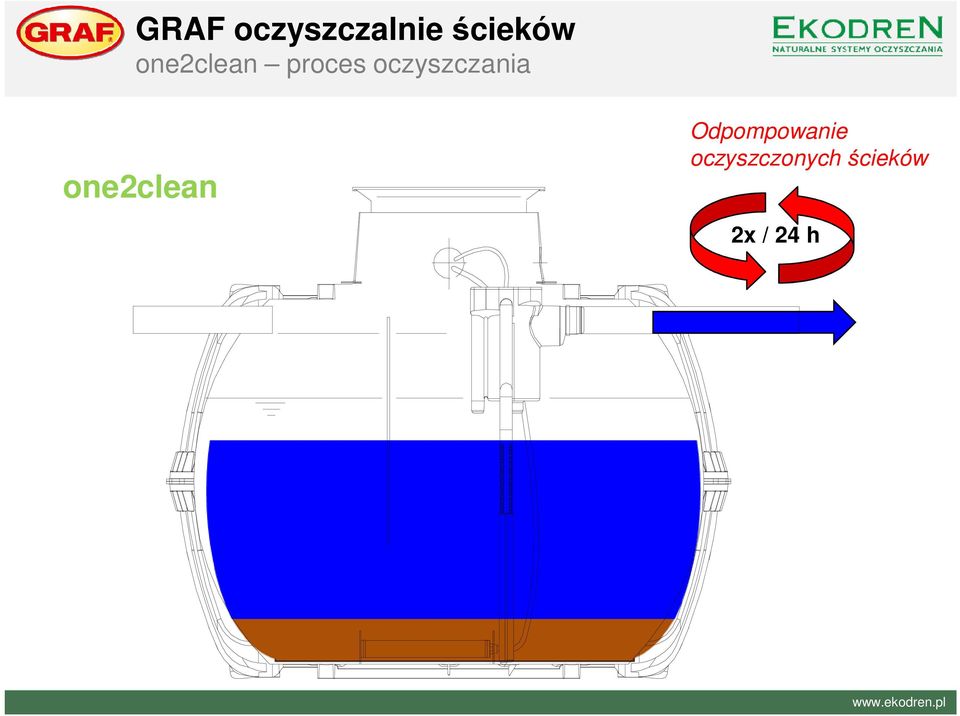

13 one2clean proces oczyszczania one2clean Odpompowanie oczyszczonych ścieków 2x / 24 h

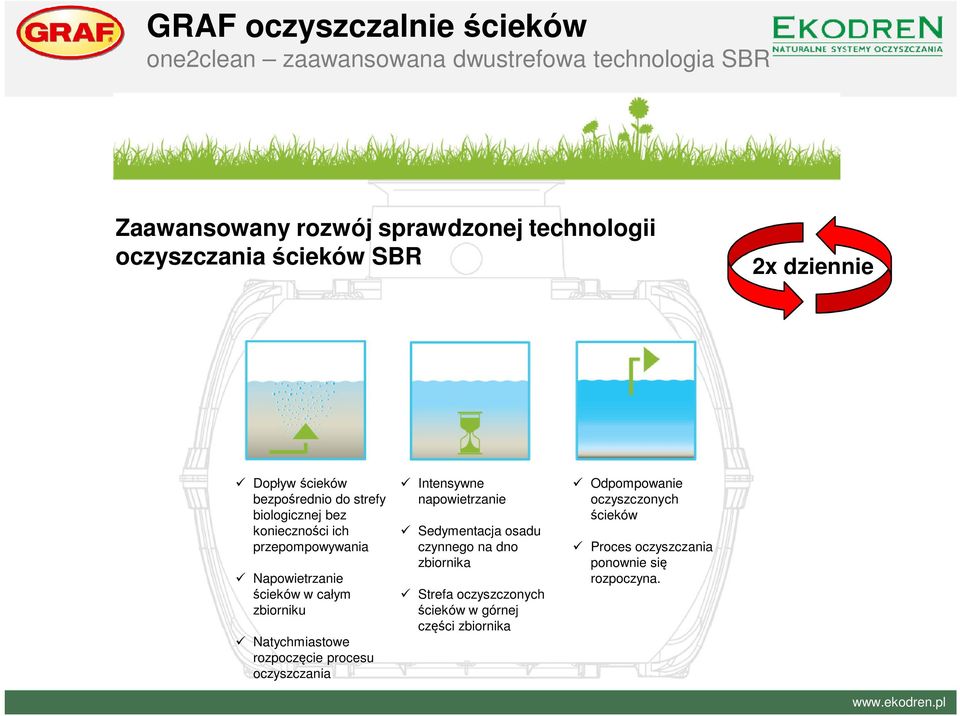

14 one2clean zaawansowana dwustrefowa technologia SBR Zaawansowany rozwój sprawdzonej technologii oczyszczania ścieków SBR 2x dziennie Dopływ ścieków bezpośrednio do strefy biologicznej bez konieczności ich przepompowywania Napowietrzanie ścieków w całym zbiorniku Natychmiastowe rozpoczęcie procesu oczyszczania Intensywne napowietrzanie Sedymentacja osadu czynnego na dno zbiornika Strefa oczyszczonych ścieków w górnej części zbiornika Odpompowanie oczyszczonych ścieków Proces oczyszczania ponownie się rozpoczyna.

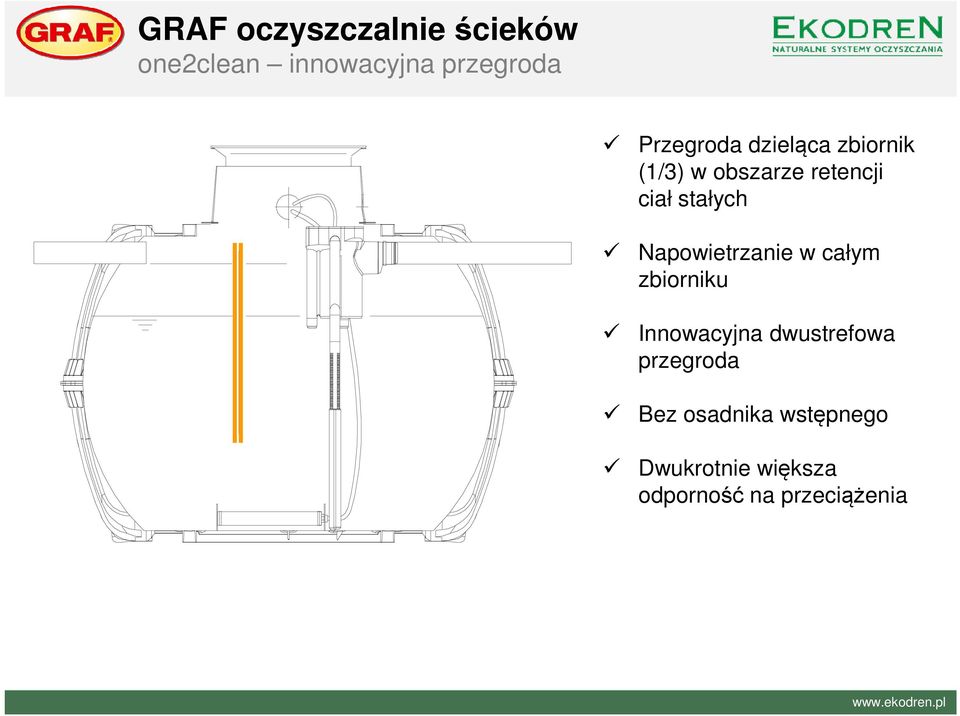

15 one2clean innowacyjna przegroda Przegroda dzieląca zbiornik (1/3) w obszarze retencji ciał stałych Napowietrzanie w całym zbiorniku Innowacyjna dwustrefowa przegroda Bez osadnika wstępnego Dwukrotnie większa odporność na przeciążenia

16 one2clean innowacyjny panel kontrolny Sprawdzona, jednostka sterująca Cyfrowy system sterowania Ultra cichy, dwuzaworowy kompresor Bezobsługowa sprężarka membranowa Extremalnie niskie zużycie energii - jedynie 0,63 kwh/d Bez elementów mechanicznych i elektrycznych w zbiorniku tj. pomp Oznakowanie CE, PN

17 one2clean zalety technologii Ścieki dopływają bezpośrednio do strefy biologicznego oczyszczania Aeracja w całym zbiorniku 2/3 mniej osadu Niższe koszty eksploatacji Bardzo dobre wyniki oczyszczania Usuwanie osadu w przypadku tradycyjnych biologicznych oczyszczalni ścieków Usuwanie osadu z systemem one2clean

18 one2clean nagroda za innowacyjność Paryż 2015

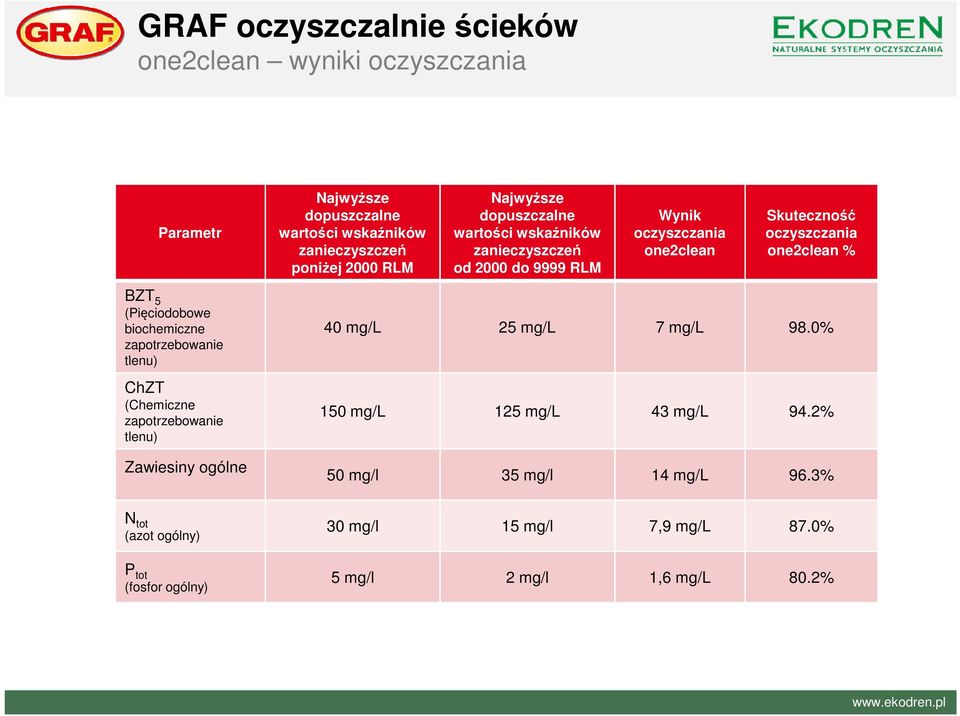

19 one2clean wyniki oczyszczania Parametr Najwyższe dopuszczalne wartości wskaźników zanieczyszczeń poniżej 2000 RLM Najwyższe dopuszczalne wartości wskaźników zanieczyszczeń od 2000 do 9999 RLM Wynik oczyszczania one2clean Skuteczność oczyszczania one2clean % BZT 5 (Pięciodobowe biochemiczne zapotrzebowanie tlenu) ChZT (Chemiczne zapotrzebowanie tlenu) Zawiesiny ogólne 40 mg/l 25 mg/l 7 mg/l 98.0% 150 mg/l 125 mg/l 43 mg/l 94.2% 50 mg/l 35 mg/l 14 mg/l 96.3% N tot (azot ogólny) 30 mg/l 15 mg/l 7,9 mg/l 87.0% P tot (fosfor ogólny) 5 mg/l 2 mg/l 1,6 mg/l 80.2%

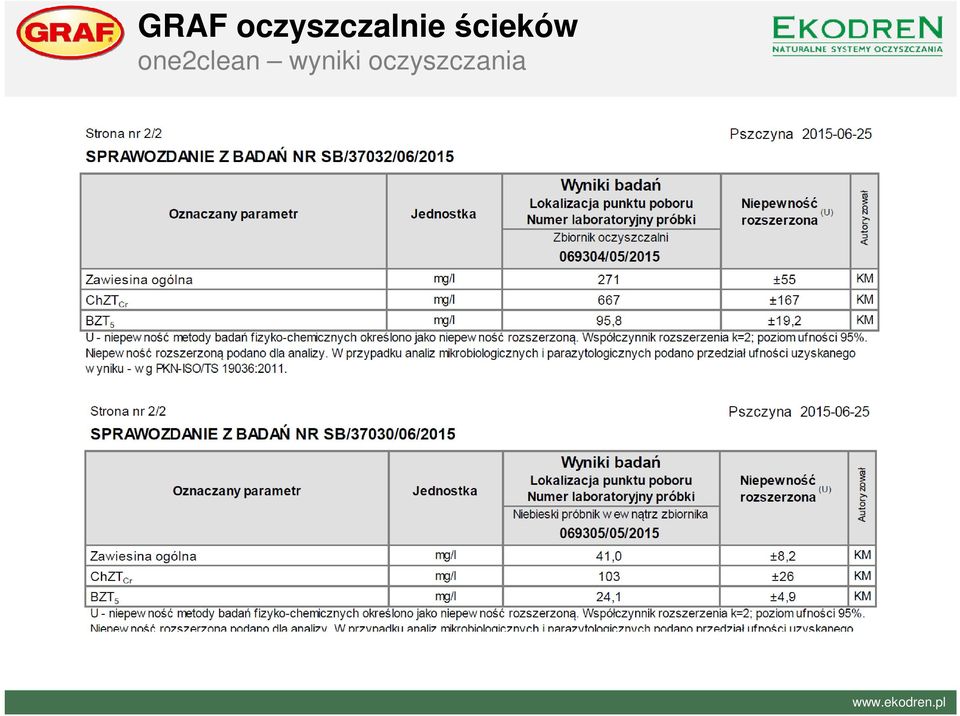

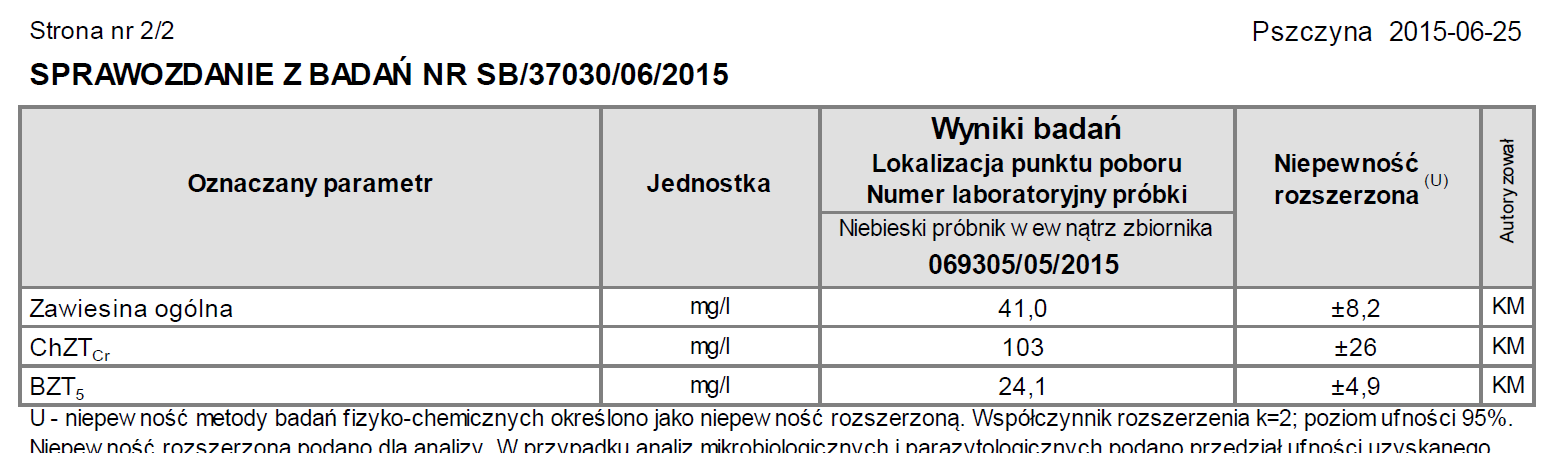

20 one2clean wyniki oczyszczania

21 GRAF oczyszczalnie ścieków one2clean GMINA CIĘŻKOWICE GMINA ŁUŻNA 168 szt. 88 szt.

22 one2clean oczyszczalnie jednozbiornikowe Wlot Wylot Zbiornik (L) RLM Q d (L/d ) Carat S 2,700 L Carat S 3,750 L Carat S 4,800 L 7 1,050 Carat S 6,500 L 9 1,350

23 one2clean oczyszczalnie dwuzbiornikowe Wlot Wylot DN100 DN 100 A Zbiornik (L) RLM Q d (L/d) 2x Carat S 2, ,050 2x Carat S 3, ,500 2x Carat S 4, ,100 2x Carat S 6, ,700

24 one2clean odprowadzanie oczyszczonych ścieków System tuneli rozsączających Mała powierzchnia Duża pojemność Bezobsługowe Bezwonne

25 Dziękuję za uwagę Konrad Gojżewski Kierownik projektów inwestycyjnych
