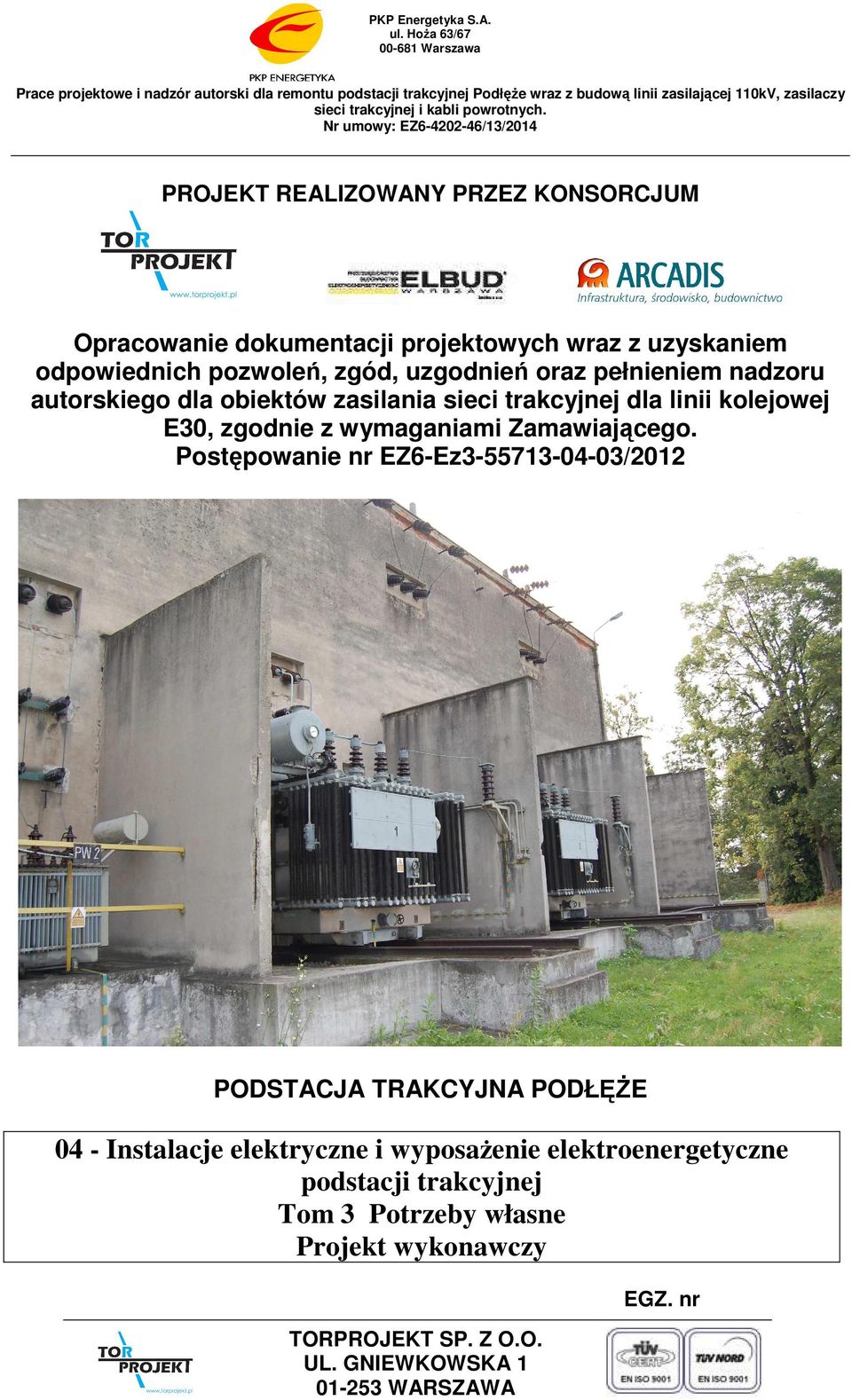

1 PKP Energetyka S.A. ul. HoŜa 63/ Warszawa Prace projektowe i nadzór autorski dla remontu podstacji trakcyjnej PodłęŜe wraz z budową linii zasilającej 110kV, zasilaczy sieci trakcyjnej i kabli powrotnych. Nr umowy: EZ /13/2014 PROJEKT REALIZOWANY PRZEZ KONSORCJUM Opracowanie dokumentacji projektowych wraz z uzyskaniem odpowiednich pozwoleń, zgód, uzgodnień oraz pełnieniem nadzoru autorskiego dla obiektów zasilania sieci trakcyjnej dla linii kolejowej E30, zgodnie z wymaganiami Zamawiającego. Postępowanie nr EZ6-Ez /2012 PODSTACJA TRAKCYJNA PODŁĘśE 04 - Instalacje elektryczne i wyposaŝenie elektroenergetyczne podstacji trakcyjnej Tom 3 Potrzeby własne Projekt wykonawczy TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA EGZ. nr

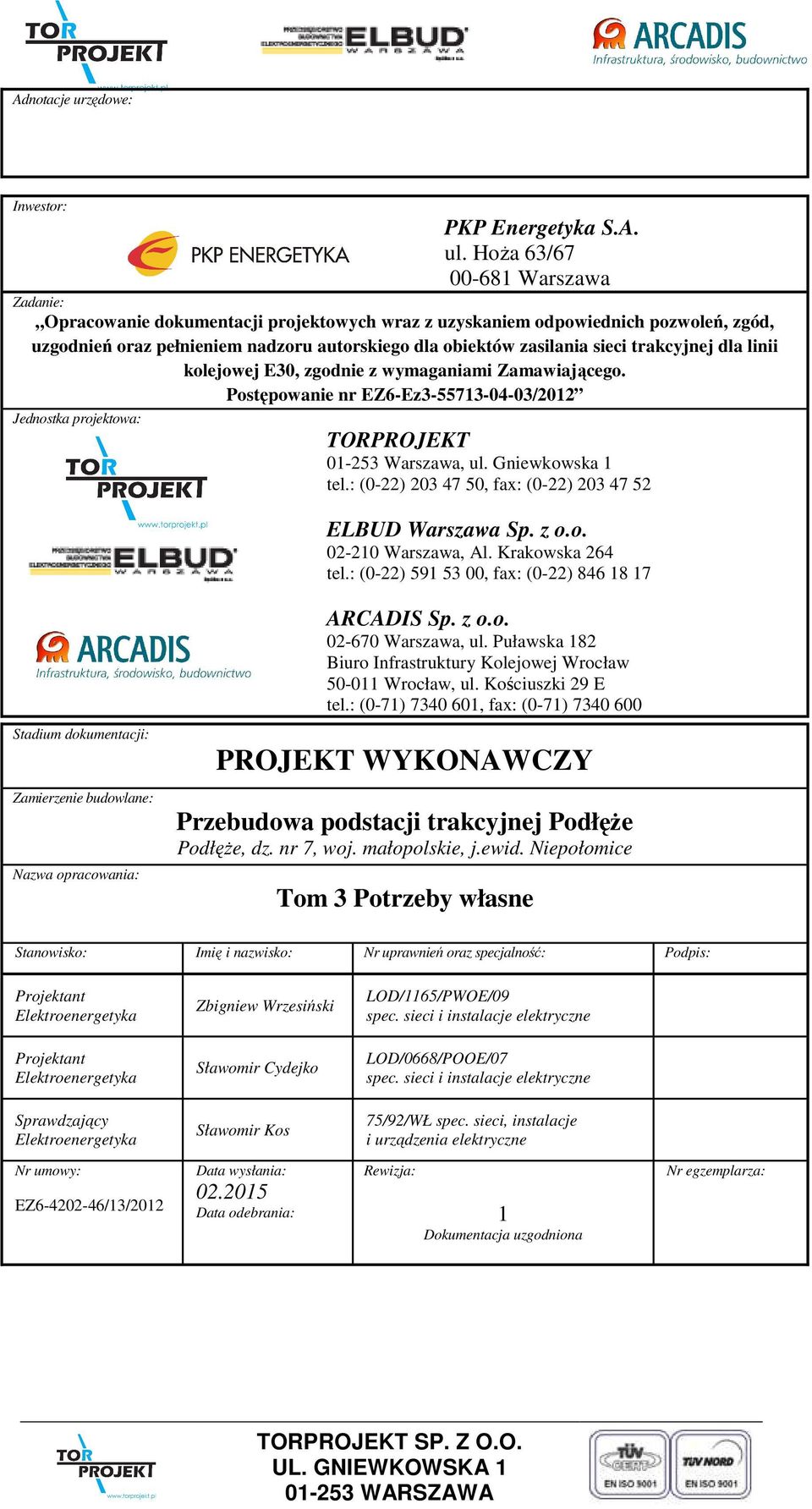

2 Adnotacje urzędowe: Inwestor: PKP Energetyka S.A. ul. HoŜa 63/ Warszawa Zadanie: Opracowanie dokumentacji projektowych wraz z uzyskaniem odpowiednich pozwoleń, zgód, uzgodnień oraz pełnieniem nadzoru autorskiego dla obiektów zasilania sieci trakcyjnej dla linii kolejowej E30, zgodnie z wymaganiami Zamawiającego. Postępowanie nr EZ6-Ez /2012 Jednostka projektowa: TORPROJEKT Warszawa, ul. Gniewkowska 1 tel.: (0-22) , fax: (0-22) ELBUD Warszawa Sp. z o.o Warszawa, Al. Krakowska 264 tel.: (0-22) , fax: (0-22) Stadium dokumentacji: Zamierzenie budowlane: Nazwa opracowania: ARCADIS Sp. z o.o Warszawa, ul. Puławska 182 Biuro Infrastruktury Kolejowej Wrocław Wrocław, ul. Kościuszki 29 E tel.: (0-71) , fax: (0-71) PROJEKT WYKONAWCZY Przebudowa podstacji trakcyjnej PodłęŜe PodłęŜe, dz. nr 7, woj. małopolskie, j.ewid. Niepołomice Tom 3 Potrzeby własne Stanowisko: Imię i nazwisko: Nr uprawnień oraz specjalność: Podpis: Projektant Elektroenergetyka Zbigniew Wrzesiński LOD/1165/PWOE/09 spec. sieci i instalacje elektryczne Projektant Elektroenergetyka Sławomir Cydejko LOD/0668/POOE/07 spec. sieci i instalacje elektryczne Sprawdzający Elektroenergetyka Sławomir Kos 75/92/WŁ spec. sieci, instalacje i urządzenia elektryczne Nr umowy: EZ /13/2012 Data wysłania: Data odebrania: Rewizja: 1 Dokumentacja uzgodniona Nr egzemplarza: TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA

3 ZAWARTOŚĆ PROJEKTU WYKONACZEGO PODSTACJA TRAKCYJNA PODŁĘśE Lp. Temat opracowania 01 LINIA ZASILAJĄCA 110kV 02 ARCHITEKTURA PODSTACJI TRAKCYJNEJ 03 KONSTRUKCJA PODSTACJI TRAKCYJNEJ INSTALACJE ELEKTRYCZNE I WYPOSAśENIE ELEKTROENERGETYCZNE PODSTACJI TRAKCYJNEJ Tom 1 Tom ogólny Tom 2 Rozdzielnica 110kV Tom 2.1 Pole E1 transformator TPrZ1 Tom 2.2 Pole E2 linia 110kV GPZ Wanda Tom 2.3 Pole E3 łącznik szyn Tom 2.4 Pole E4 linia 110kV REZERWA 04 Tom 2.5 Pole E5 transformator TPrZ2 Tom 2.6 Zabezpieczenia szyn i lokalnej rezerwy wyłącznikowej rozdzielnicy Tom 2.7 Schematy fabryczne Tom 3 Potrzeby własne Tom4 Pomiar Tom 4.1 Pomiar rozliczeniowy 110kV Tom 5 Instalacje elektryczne Tom 6 Zdalne sterowanie i telemechanika Tom 7 Kable 05 WENTYLACJA PODSTACJI TRAKCYJNEJ 06 INSTALACJE SANITARNE PODSTACJI TRAKCYJNEJ DOKUMENTACJE FABRYCZNE DOSTAWCÓW 07 Rozdzielnica 15kV RSN Rozdzielnica 3kV RPS TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA

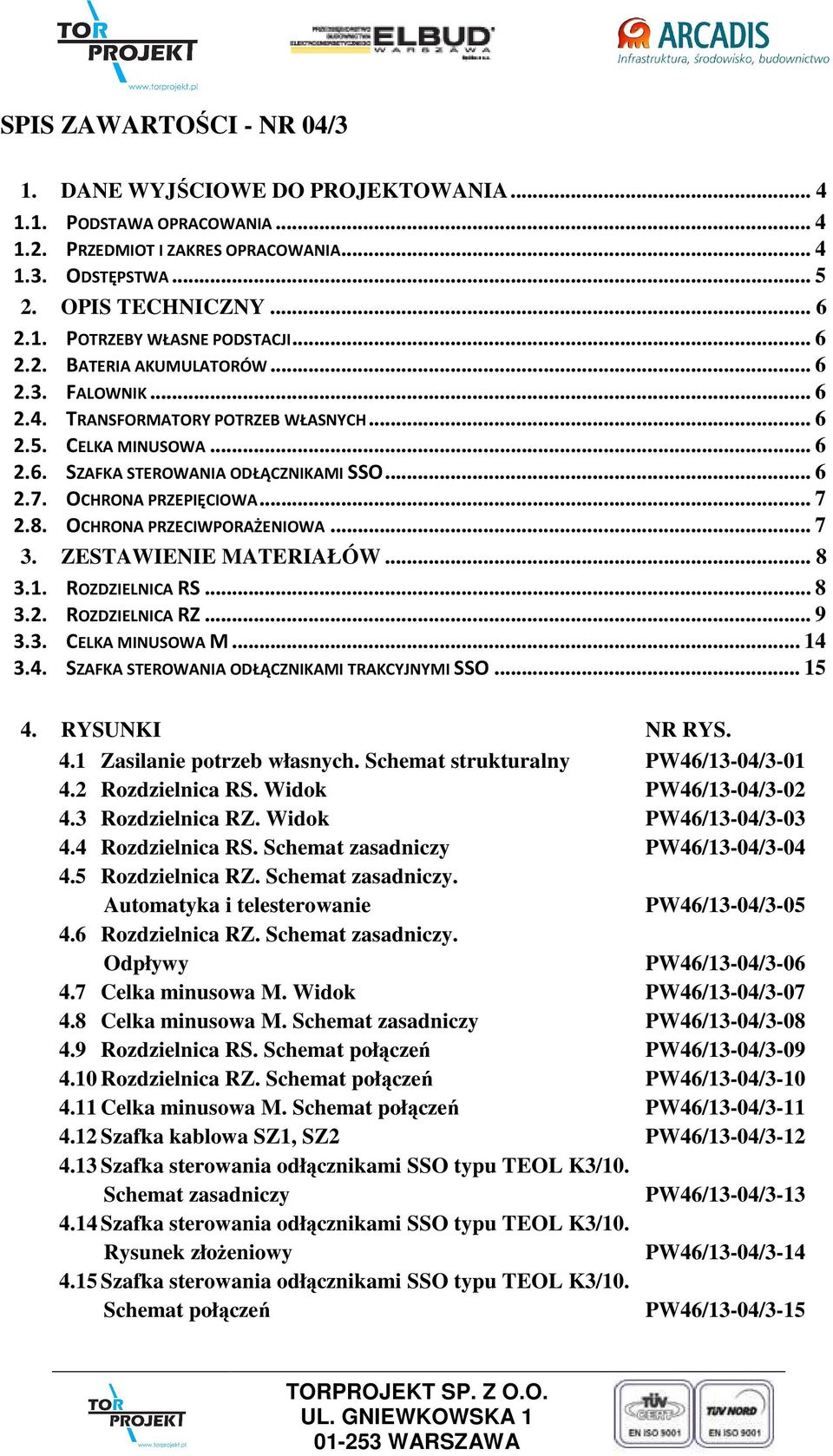

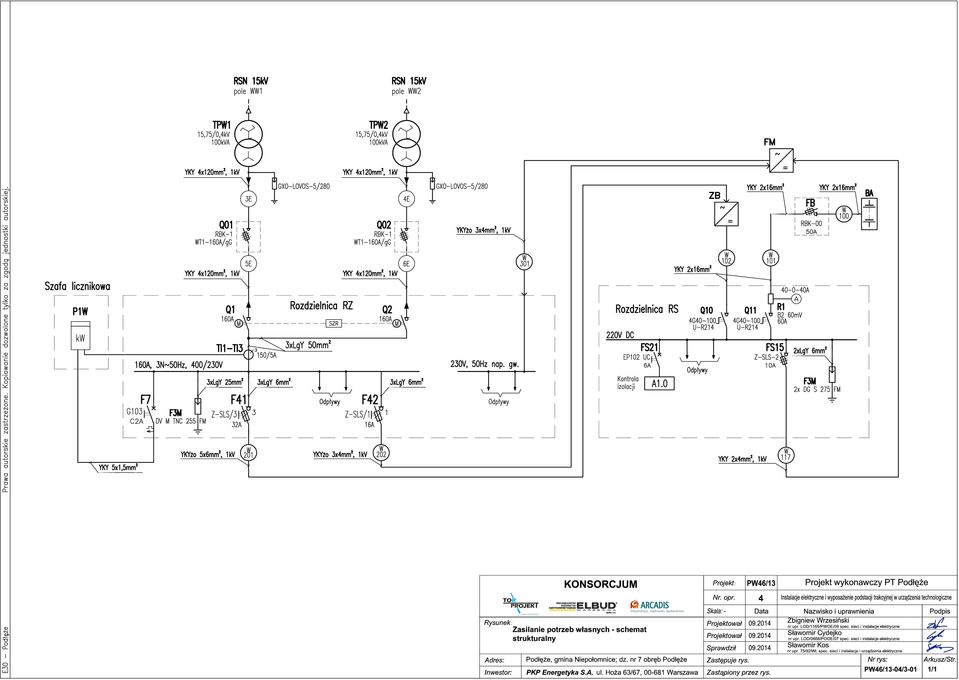

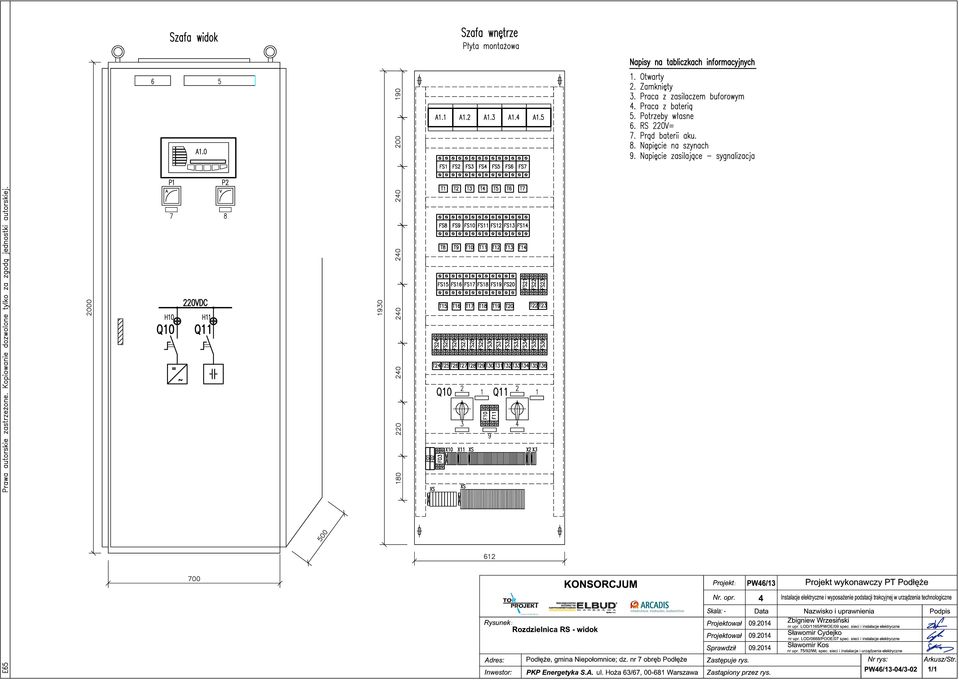

4 SPIS ZAWARTOŚCI - NR 04/3 1. DANE WYJŚCIOWE DO PROJEKTOWANIA PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA ODSTĘPSTWA OPIS TECHNICZNY POTRZEBY WŁASNE PODSTACJI BATERIA AKUMULATORÓW FALOWNIK TRANSFORMATORY POTRZEB WŁASNYCH CELKA MINUSOWA SZAFKA STEROWANIA ODŁĄCZNIKAMI SSO OCHRONA PRZEPIĘCIOWA OCHRONA PRZECIWPORAŻENIOWA ZESTAWIENIE MATERIAŁÓW ROZDZIELNICA RS ROZDZIELNICA RZ CELKA MINUSOWA M SZAFKA STEROWANIA ODŁĄCZNIKAMI TRAKCYJNYMI SSO RYSUNKI NR RYS. 4.1 Zasilanie potrzeb własnych. Schemat strukturalny PW46/13-04/ Rozdzielnica RS. Widok PW46/13-04/ Rozdzielnica RZ. Widok PW46/13-04/ Rozdzielnica RS. Schemat zasadniczy PW46/13-04/ Rozdzielnica RZ. Schemat zasadniczy. Automatyka i telesterowanie PW46/13-04/ Rozdzielnica RZ. Schemat zasadniczy. Odpływy PW46/13-04/ Celka minusowa M. Widok PW46/13-04/ Celka minusowa M. Schemat zasadniczy PW46/13-04/ Rozdzielnica RS. Schemat połączeń PW46/13-04/ Rozdzielnica RZ. Schemat połączeń PW46/13-04/ Celka minusowa M. Schemat połączeń PW46/13-04/ Szafka kablowa SZ1, SZ2 PW46/13-04/ Szafka sterowania odłącznikami SSO typu TEOL K3/10. Schemat zasadniczy PW46/13-04/ Szafka sterowania odłącznikami SSO typu TEOL K3/10. Rysunek złoŝeniowy PW46/13-04/ Szafka sterowania odłącznikami SSO typu TEOL K3/10. Schemat połączeń PW46/13-04/3-15 TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA

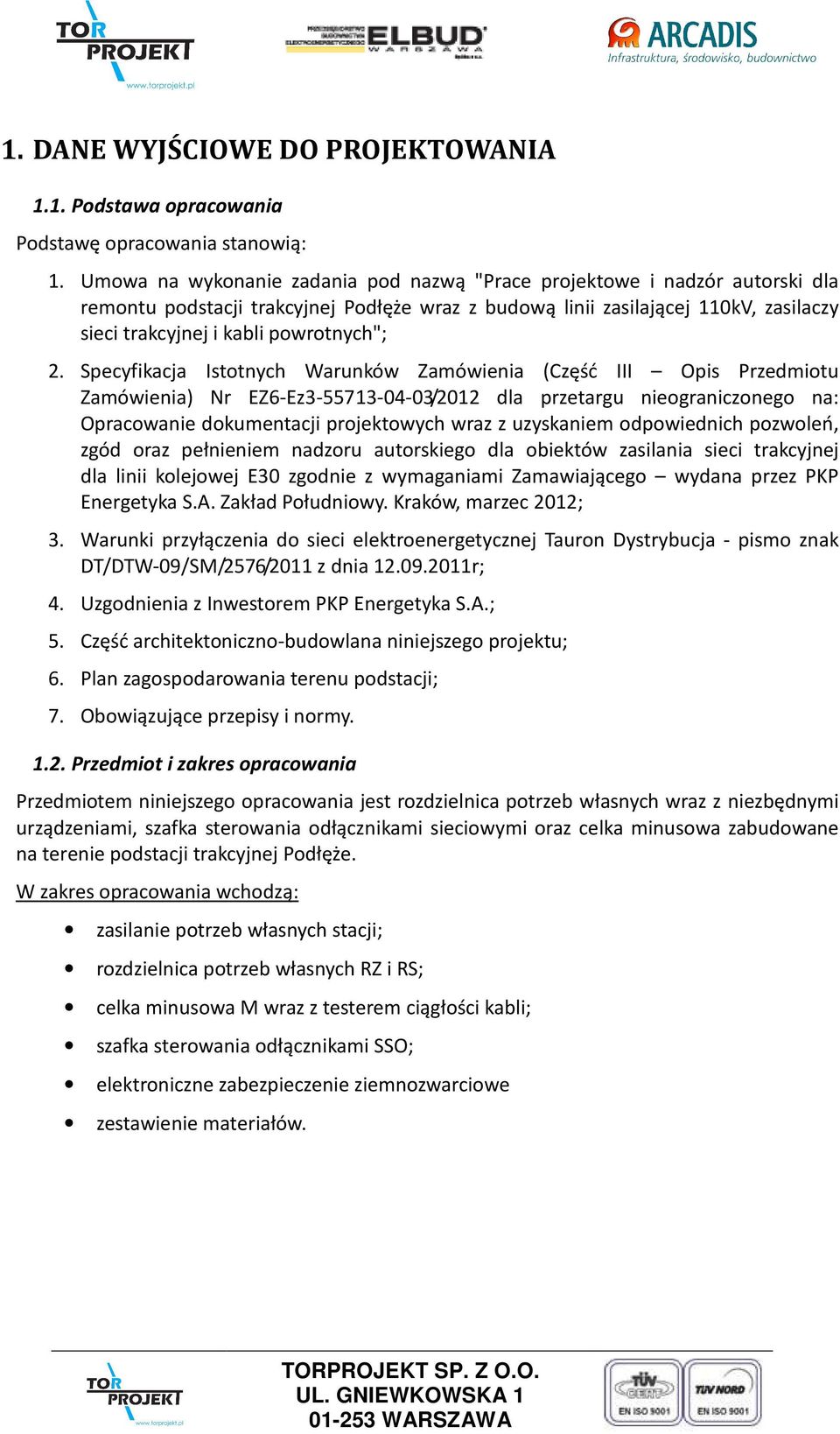

5 1. DANE WYJŚCIOWE DO PROJEKTOWANIA 1.1. Podstawa opracowania Podstawę opracowania stanowią: 1. Umowa na wykonanie zadania pod nazwą "Prace projektowe i nadzór autorski dla remontu podstacji trakcyjnej Podłęże wraz z budową linii zasilającej 110kV, zasilaczy sieci trakcyjnej i kabli powrotnych"; 2. Specyfikacja Istotnych Warunków Zamówienia (Część III Opis Przedmiotu Zamówienia) Nr EZ6-Ez /2012 dla przetargu nieograniczonego na: Opracowanie dokumentacji projektowych wraz z uzyskaniem odpowiednich pozwoleń, zgód oraz pełnieniem nadzoru autorskiego dla obiektów zasilania sieci trakcyjnej dla linii kolejowej E30 zgodnie z wymaganiami Zamawiającego wydana przez PKP Energetyka S.A. Zakład Południowy. Kraków, marzec 2012; 3. Warunki przyłączenia do sieci elektroenergetycznej Tauron Dystrybucja - pismo znak DT/DTW-09/SM/2576/2011 z dnia r; 4. Uzgodnienia z Inwestorem PKP Energetyka S.A.; 5. Część architektoniczno-budowlana niniejszego projektu; 6. Plan zagospodarowania terenu podstacji; 7. Obowiązujące przepisy i normy Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest rozdzielnica potrzeb własnych wraz z niezbędnymi urządzeniami, szafka sterowania odłącznikami sieciowymi oraz celka minusowa zabudowane na terenie podstacji trakcyjnej Podłęże. W zakres opracowania wchodzą: zasilanie potrzeb własnych stacji; rozdzielnica potrzeb własnych RZ i RS; celka minusowa M wraz z testerem ciągłości kabli; szafka sterowania odłącznikami SSO; elektroniczne zabezpieczenie ziemnozwarciowe zestawienie materiałów. TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA

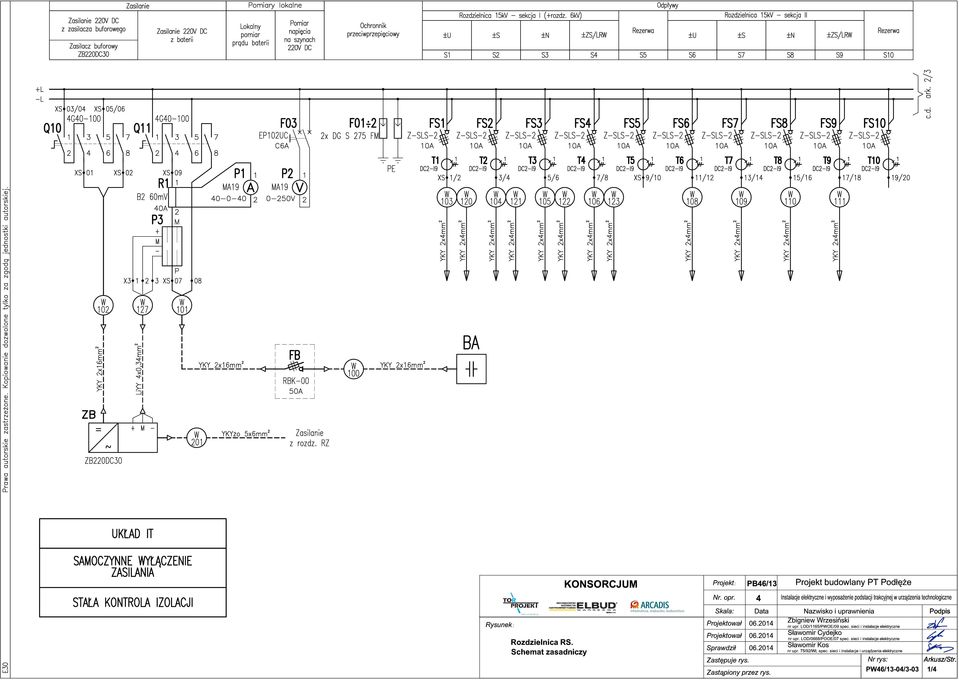

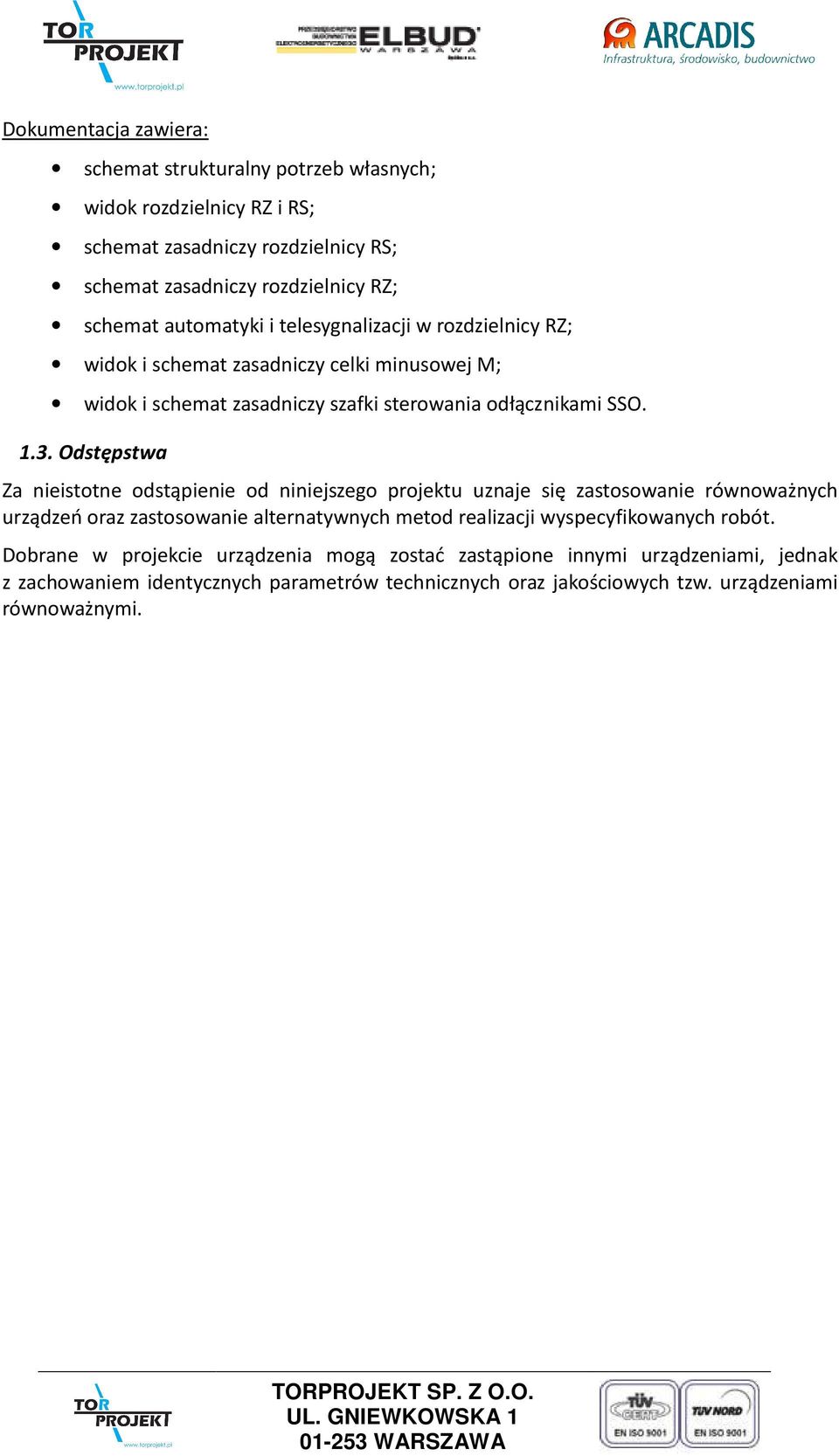

6 Dokumentacja zawiera: schemat strukturalny potrzeb własnych; widok rozdzielnicy RZ i RS; schemat zasadniczy rozdzielnicy RS; schemat zasadniczy rozdzielnicy RZ; schemat automatyki i telesygnalizacji w rozdzielnicy RZ; widok i schemat zasadniczy celki minusowej M; widok i schemat zasadniczy szafki sterowania odłącznikami SSO Odstępstwa Za nieistotne odstąpienie od niniejszego projektu uznaje się zastosowanie równoważnych urządzeń oraz zastosowanie alternatywnych metod realizacji wyspecyfikowanych robót. Dobrane w projekcie urządzenia mogą zostać zastąpione innymi urządzeniami, jednak z zachowaniem identycznych parametrów technicznych oraz jakościowych tzw. urządzeniami równoważnymi. TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA

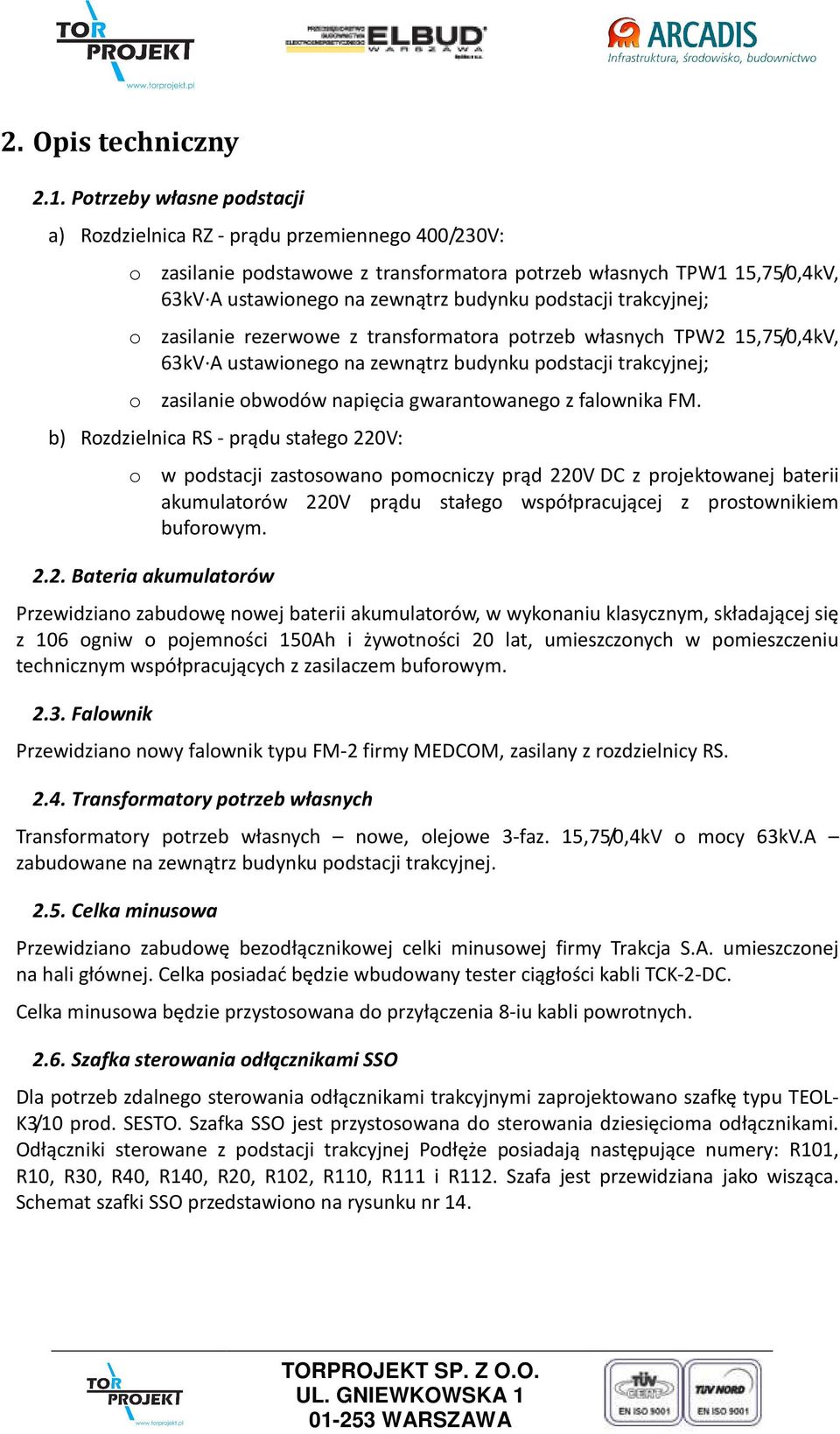

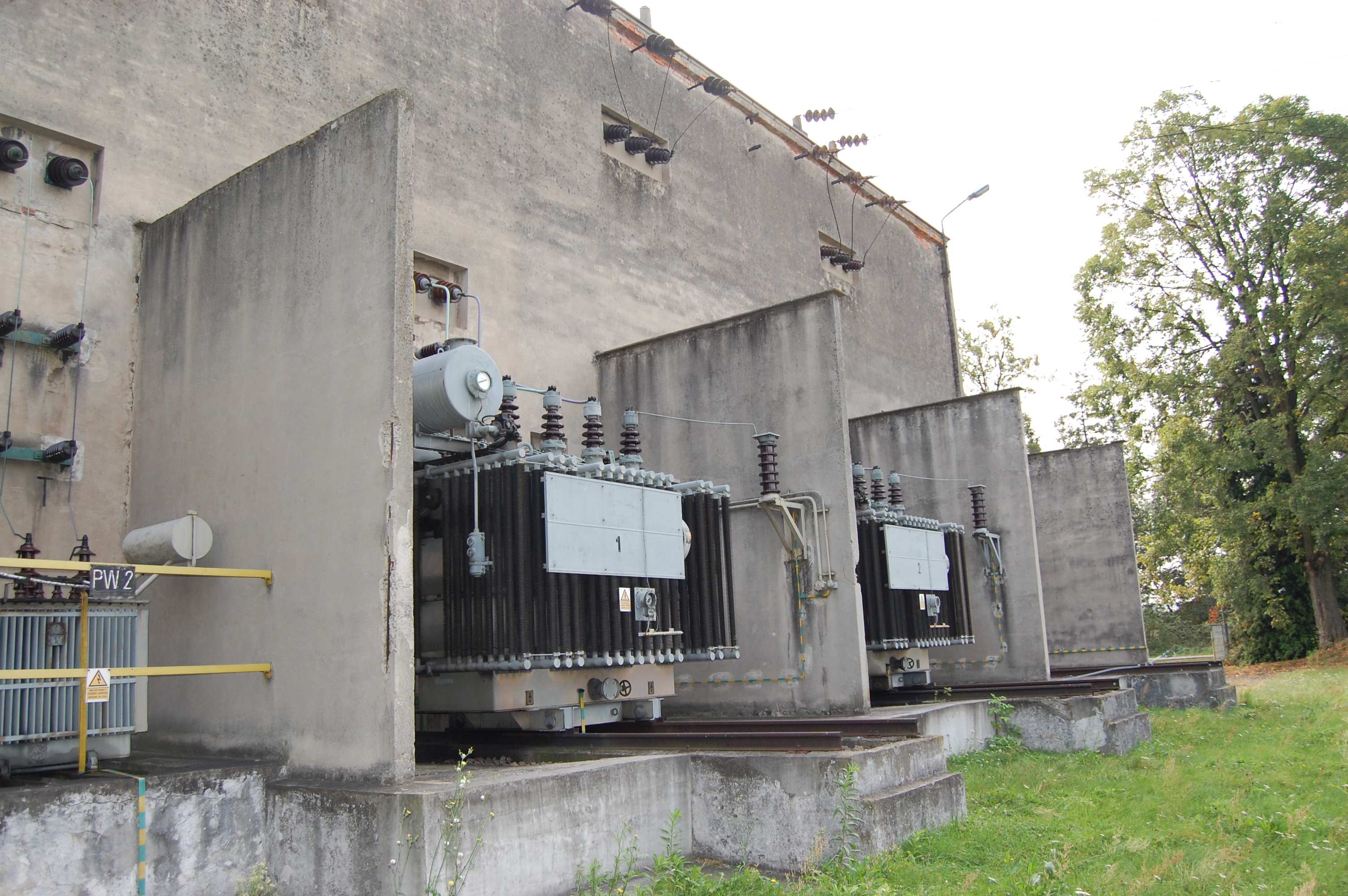

7 2. Opis techniczny 2.1. Potrzeby własne podstacji a) Rozdzielnica RZ - prądu przemiennego 400/230V: o zasilanie podstawowe z transformatora potrzeb własnych TPW1 15,75/0,4kV, 63kV A ustawionego na zewnątrz budynku podstacji trakcyjnej; o zasilanie rezerwowe z transformatora potrzeb własnych TPW2 15,75/0,4kV, 63kV A ustawionego na zewnątrz budynku podstacji trakcyjnej; o zasilanie obwodów napięcia gwarantowanego z falownika FM. b) Rozdzielnica RS - prądu stałego 220V: o w podstacji zastosowano pomocniczy prąd 220V DC z projektowanej baterii akumulatorów 220V prądu stałego współpracującej z prostownikiem buforowym Bateria akumulatorów Przewidziano zabudowę nowej baterii akumulatorów, w wykonaniu klasycznym, składającej się z 106 ogniw o pojemności 150Ah i żywotności 20 lat, umieszczonych w pomieszczeniu technicznym współpracujących z zasilaczem buforowym Falownik Przewidziano nowy falownik typu FM-2 firmy MEDCOM, zasilany z rozdzielnicy RS Transformatory potrzeb własnych Transformatory potrzeb własnych nowe, olejowe 3-faz. 15,75/0,4kV o mocy 63kV.A zabudowane na zewnątrz budynku podstacji trakcyjnej Celka minusowa Przewidziano zabudowę bezodłącznikowej celki minusowej firmy Trakcja S.A. umieszczonej na hali głównej. Celka posiadać będzie wbudowany tester ciągłości kabli TCK-2-DC. Celka minusowa będzie przystosowana do przyłączenia 8-iu kabli powrotnych Szafka sterowania odłącznikami SSO Dla potrzeb zdalnego sterowania odłącznikami trakcyjnymi zaprojektowano szafkę typu TEOL- K3/10 prod. SESTO. Szafka SSO jest przystosowana do sterowania dziesięcioma odłącznikami. Odłączniki sterowane z podstacji trakcyjnej Podłęże posiadają następujące numery: R101, R10, R30, R40, R140, R20, R102, R110, R111 i R112. Szafa jest przewidziana jako wisząca. Schemat szafki SSO przedstawiono na rysunku nr 14. TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA

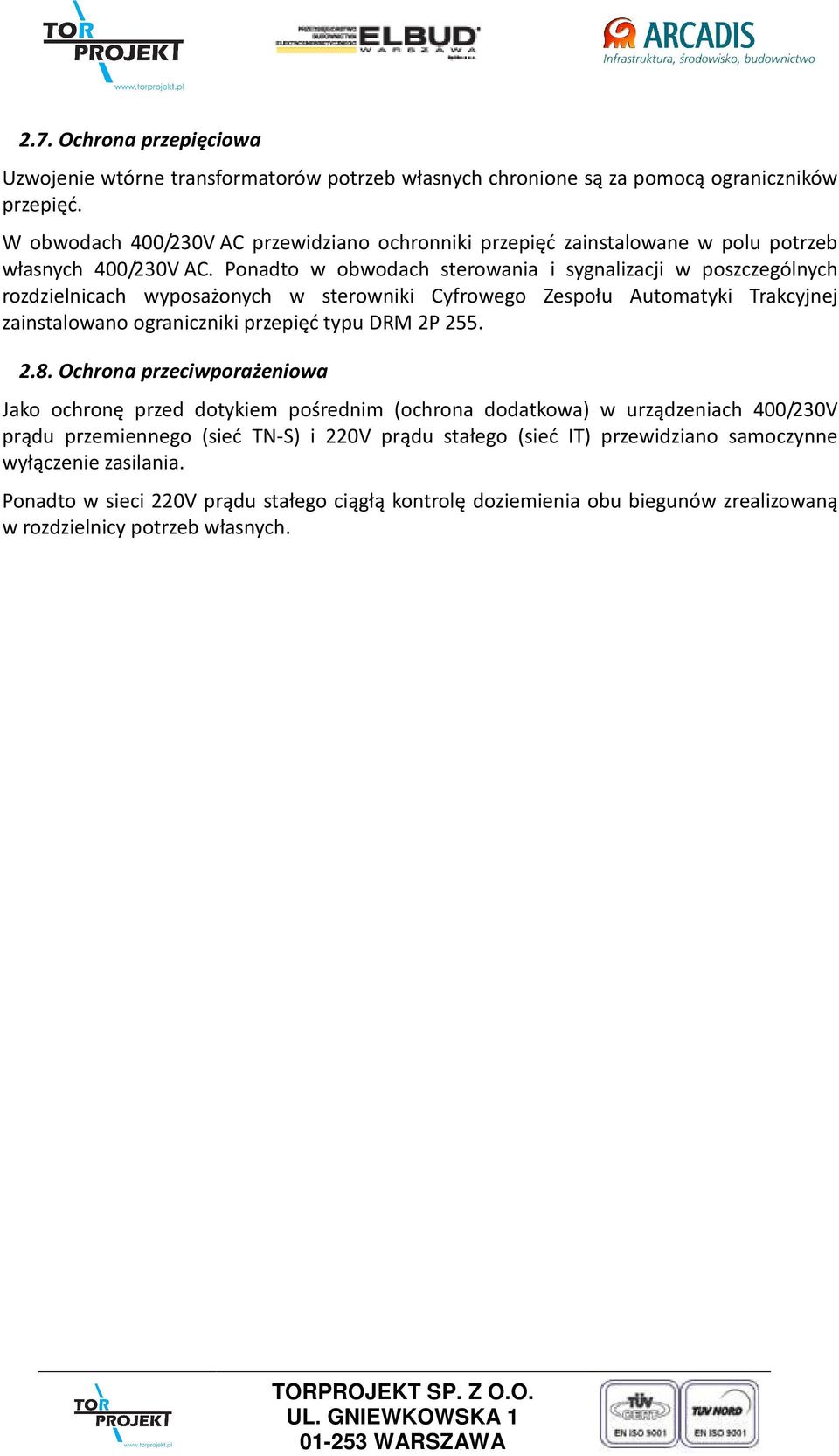

8 2.7. Ochrona przepięciowa Uzwojenie wtórne transformatorów potrzeb własnych chronione są za pomocą ograniczników przepięć. W obwodach 400/230V AC przewidziano ochronniki przepięć zainstalowane w polu potrzeb własnych 400/230V AC. Ponadto w obwodach sterowania i sygnalizacji w poszczególnych rozdzielnicach wyposażonych w sterowniki Cyfrowego Zespołu Automatyki Trakcyjnej zainstalowano ograniczniki przepięć typu DRM 2P Ochrona przeciwporażeniowa Jako ochronę przed dotykiem pośrednim (ochrona dodatkowa) w urządzeniach 400/230V prądu przemiennego (sieć TN-S) i 220V prądu stałego (sieć IT) przewidziano samoczynne wyłączenie zasilania. Ponadto w sieci 220V prądu stałego ciągłą kontrolę doziemienia obu biegunów zrealizowaną w rozdzielnicy potrzeb własnych. TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA

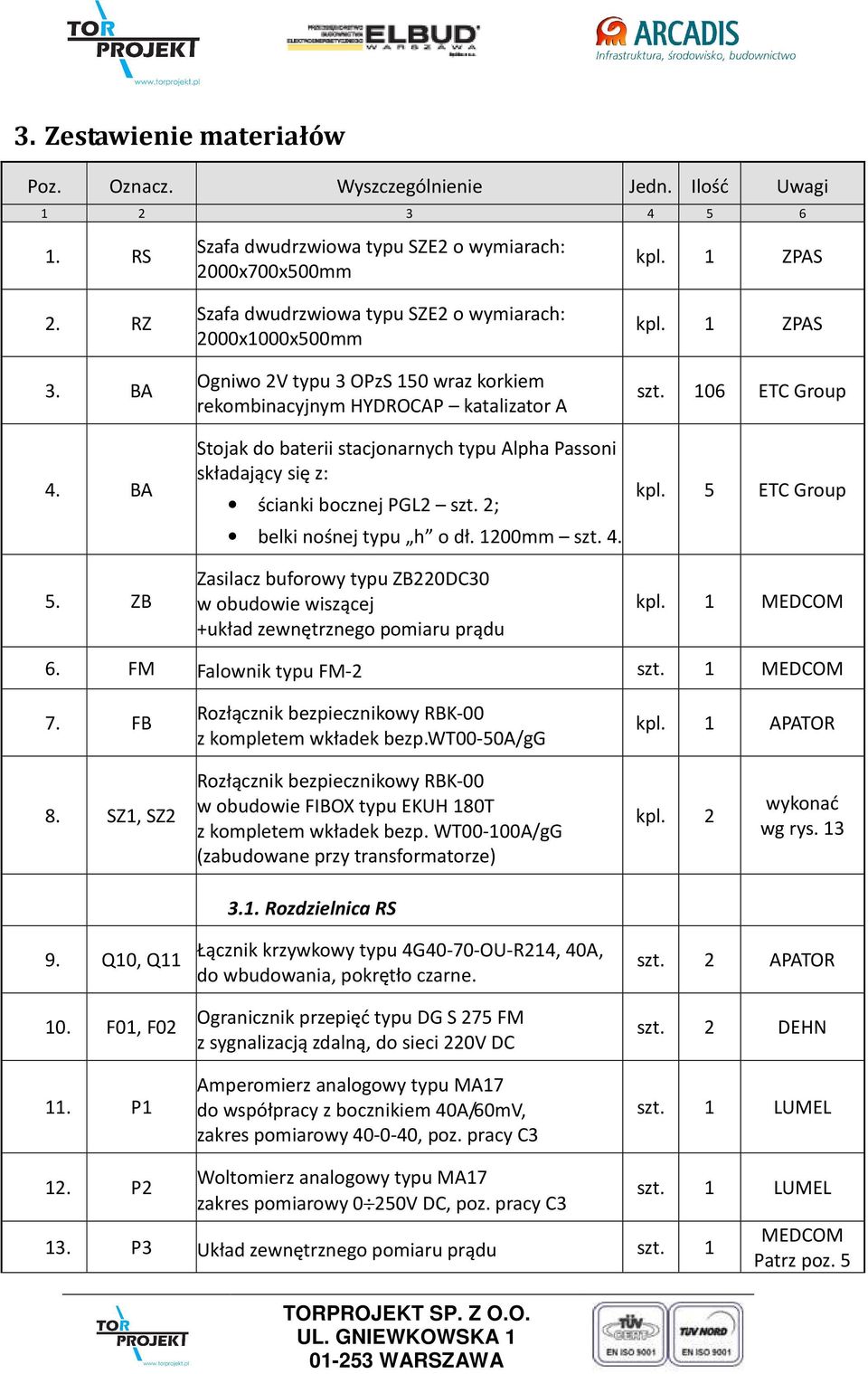

9 3. Zestawienie materiałów Poz. Oznacz. Wyszczególnienie Jedn. Ilość Uwagi RS Szafa dwudrzwiowa typu SZE2 o wymiarach: 2000x700x500mm kpl. 1 ZPAS 2. RZ 3. BA 4. BA 5. ZB Szafa dwudrzwiowa typu SZE2 o wymiarach: 2000x1000x500mm Ogniwo 2V typu 3 OPzS 150 wraz korkiem rekombinacyjnym HYDROCAP katalizator A Stojak do baterii stacjonarnych typu Alpha Passoni składający się z: ścianki bocznej PGL2 szt. 2; belki nośnej typu h o dł. 1200mm szt. 4. Zasilacz buforowy typu ZB220DC30 w obudowie wiszącej +układ zewnętrznego pomiaru prądu kpl. 1 ZPAS szt. 106 ETC Group kpl. 5 ETC Group kpl. 1 MEDCOM 6. FM Falownik typu FM-2 szt. 1 MEDCOM 7. FB Rozłącznik bezpiecznikowy RBK-00 z kompletem wkładek bezp.wt00-50a/gg kpl. 1 APATOR 8. SZ1, SZ2 Rozłącznik bezpiecznikowy RBK-00 w obudowie FIBOX typu EKUH 180T z kompletem wkładek bezp. WT00-100A/gG (zabudowane przy transformatorze) kpl. 2 wykonać wg rys Rozdzielnica RS 9. Q10, Q F01, F P1 Łącznik krzywkowy typu 4G40-70-OU-R214, 40A, do wbudowania, pokrętło czarne. Ogranicznik przepięć typu DG S 275 FM z sygnalizacją zdalną, do sieci 220V DC Amperomierz analogowy typu MA17 do współpracy z bocznikiem 40A/60mV, zakres pomiarowy , poz. pracy C3 szt. 2 APATOR szt. 2 DEHN szt. 1 LUMEL 12. P2 Woltomierz analogowy typu MA17 zakres pomiarowy 0 250V DC, poz. pracy C3 13. P3 Układ zewnętrznego pomiaru prądu szt. 1 TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA szt. 1 LUMEL MEDCOM Patrz poz. 5

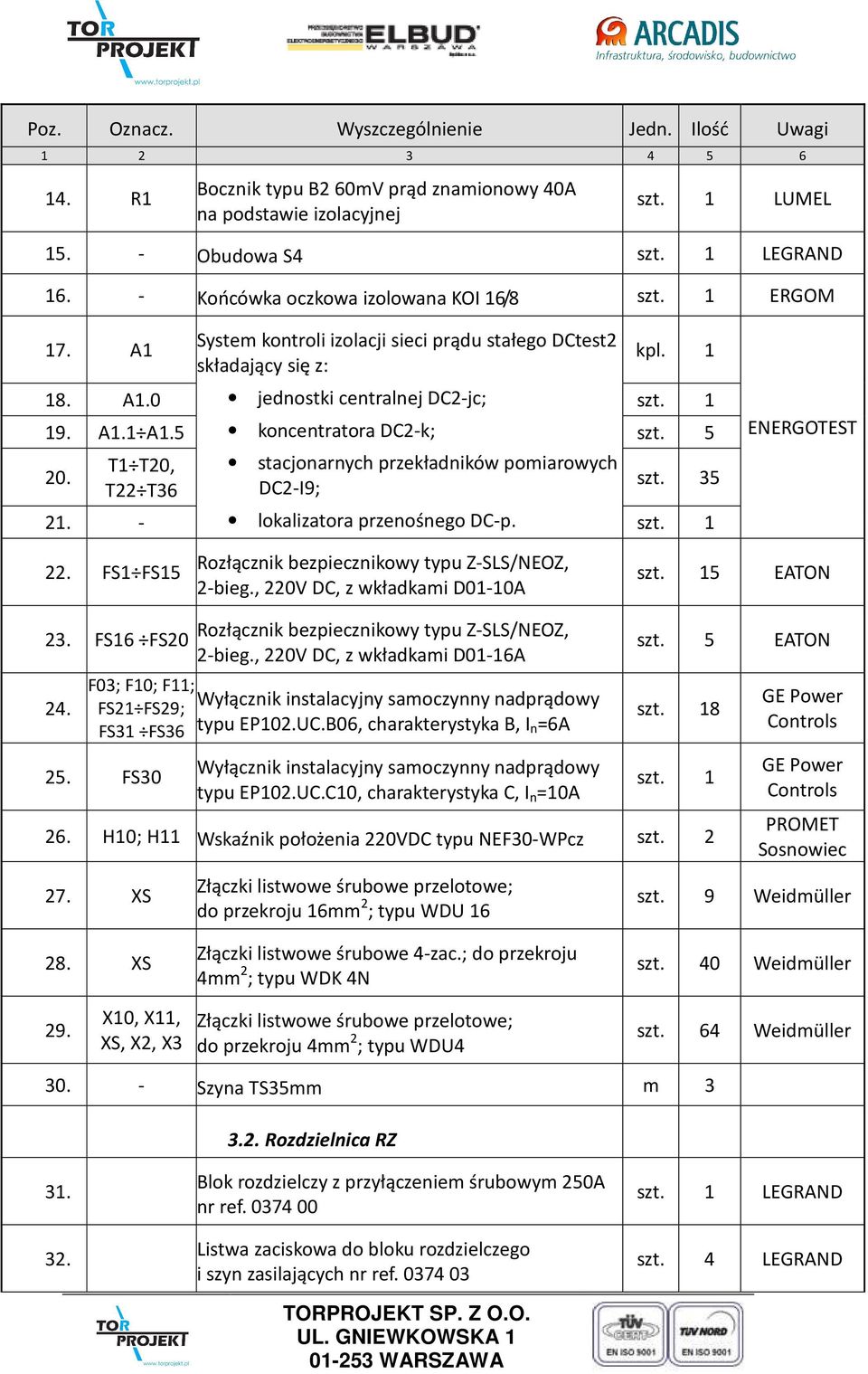

10 Poz. Oznacz. Wyszczególnienie Jedn. Ilość Uwagi R1 Bocznik typu B2 60mV prąd znamionowy 40A na podstawie izolacyjnej szt. 1 LUMEL Obudowa S4 szt. 1 LEGRAND Końcówka oczkowa izolowana KOI 16/8 szt. 1 ERGOM 17. A1 System kontroli izolacji sieci prądu stałego DCtest2 składający się z: kpl A1.0 jednostki centralnej DC2-jc; szt A1.1 A1.5 koncentratora DC2-k; szt T1 T20, T22 T36 stacjonarnych przekładników pomiarowych DC2-I9; szt lokalizatora przenośnego DC-p. szt. 1 ENERGOTEST 22. FS1 FS15 Rozłącznik bezpiecznikowy typu Z-SLS/NEOZ, 2-bieg., 220V DC, z wkładkami D01-10A szt. 15 EATON 23. FS16 FS Rozłącznik bezpiecznikowy typu Z-SLS/NEOZ, 2-bieg., 220V DC, z wkładkami D01-16A F03; F10; F11; FS21 FS29; Wyłącznik instalacyjny samoczynny nadprądowy FS31 FS36 typu EP102.UC.B06, charakterystyka B, I n =6A 25. FS30 Wyłącznik instalacyjny samoczynny nadprądowy typu EP102.UC.C10, charakterystyka C, I n =10A szt. 5 EATON szt. 18 szt H10; H11 Wskaźnik położenia 220VDC typu NEF30-WPcz szt. 2 GE Power Controls GE Power Controls PROMET Sosnowiec 27. XS 28. XS Złączki listwowe śrubowe przelotowe; do przekroju 16mm 2 ; typu WDU 16 Złączki listwowe śrubowe 4-zac.; do przekroju 4mm 2 ; typu WDK 4N szt. 9 Weidmüller szt. 40 Weidmüller 29. X10, X11, XS, X2, X3 Złączki listwowe śrubowe przelotowe; do przekroju 4mm 2 ; typu WDU4 szt. 64 Weidmüller Szyna TS35mm m Rozdzielnica RZ Blok rozdzielczy z przyłączeniem śrubowym 250A nr ref Listwa zaciskowa do bloku rozdzielczego i szyn zasilających nr ref TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA szt. 1 LEGRAND szt. 4 LEGRAND

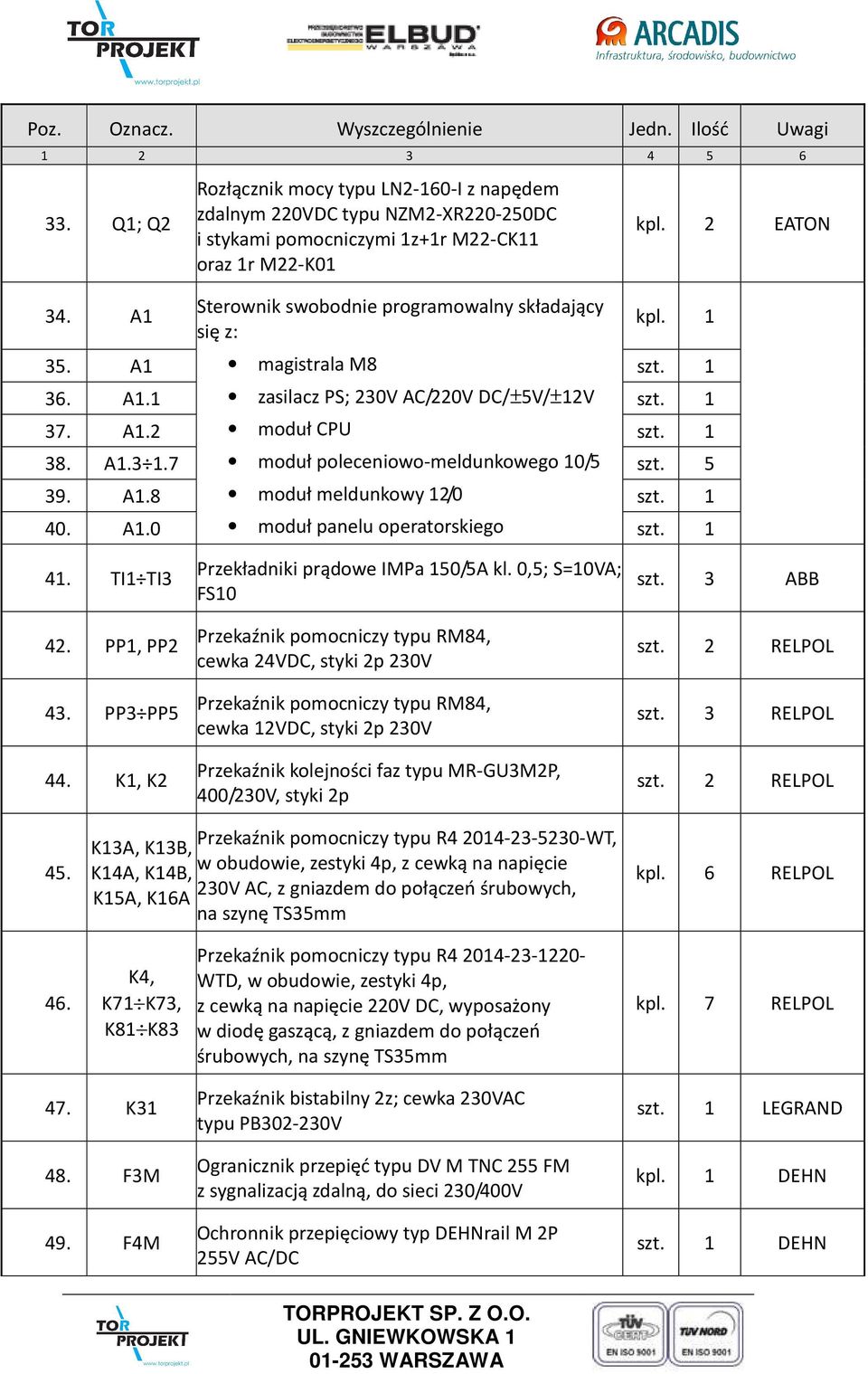

11 Poz. Oznacz. Wyszczególnienie Jedn. Ilość Uwagi Q1; Q2 34. A1 Rozłącznik mocy typu LN2-160-I z napędem zdalnym 220VDC typu NZM2-XR DC i stykami pomocniczymi 1z+1r M22-CK11 oraz 1r M22-K01 Sterownik swobodnie programowalny składający się z: kpl. 2 EATON kpl A1 magistrala M8 szt A1.1 zasilacz PS; 230V AC/220V DC/±5V/±12V szt A1.2 moduł CPU szt A moduł poleceniowo-meldunkowego 10/5 szt A1.8 moduł meldunkowy 12/0 szt A1.0 moduł panelu operatorskiego szt TI1 TI3 42. PP1, PP2 43. PP3 PP5 44. K1, K2 Przekładniki prądowe IMPa 150/5A kl. 0,5; S=10VA; FS10 Przekaźnik pomocniczy typu RM84, cewka 24VDC, styki 2p 230V Przekaźnik pomocniczy typu RM84, cewka 12VDC, styki 2p 230V Przekaźnik kolejności faz typu MR-GU3M2P, 400/230V, styki 2p szt. 3 ABB szt. 2 RELPOL szt. 3 RELPOL szt. 2 RELPOL 45. K13A, K13B, Przekaźnik pomocniczy typu R WT, K14A, K14B, w obudowie, zestyki 4p, z cewką na napięcie K15A, K16A 230V AC, z gniazdem do połączeń śrubowych, na szynę TS35mm kpl. 6 RELPOL 46. K4, K71 K73, K81 K83 Przekaźnik pomocniczy typu R WTD, w obudowie, zestyki 4p, z cewką na napięcie 220V DC, wyposażony w diodę gaszącą, z gniazdem do połączeń śrubowych, na szynę TS35mm kpl. 7 RELPOL 47. K F3M 49. F4M Przekaźnik bistabilny 2z; cewka 230VAC typu PB V Ogranicznik przepięć typu DV M TNC 255 FM z sygnalizacją zdalną, do sieci 230/400V Ochronnik przepięciowy typ DEHNrail M 2P 255V AC/DC szt. 1 LEGRAND kpl. 1 DEHN szt. 1 DEHN TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA

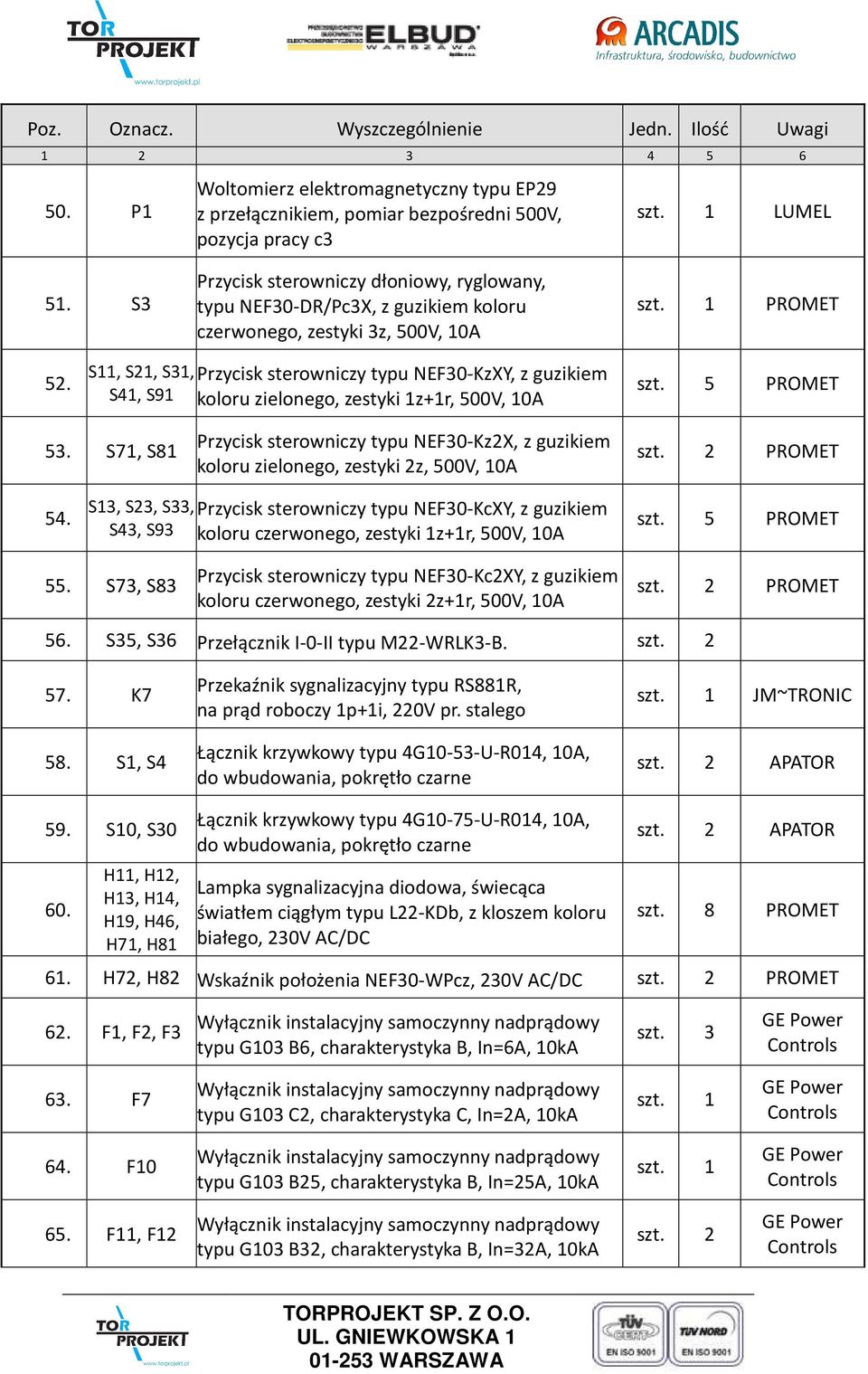

12 Poz. Oznacz. Wyszczególnienie Jedn. Ilość Uwagi P1 Woltomierz elektromagnetyczny typu EP29 z przełącznikiem, pomiar bezpośredni 500V, pozycja pracy c3 szt. 1 LUMEL 51. S3 Przycisk sterowniczy dłoniowy, ryglowany, typu NEF30-DR/Pc3X, z guzikiem koloru czerwonego, zestyki 3z, 500V, 10A szt. 1 PROMET 52. S11, S21, S31, Przycisk sterowniczy typu NEF30-KzXY, z guzikiem S41, S91 koloru zielonego, zestyki 1z+1r, 500V, 10A szt. 5 PROMET 53. S71, S81 Przycisk sterowniczy typu NEF30-Kz2X, z guzikiem koloru zielonego, zestyki 2z, 500V, 10A szt. 2 PROMET 54. S13, S23, S33, Przycisk sterowniczy typu NEF30-KcXY, z guzikiem S43, S93 koloru czerwonego, zestyki 1z+1r, 500V, 10A szt. 5 PROMET 55. S73, S83 Przycisk sterowniczy typu NEF30-Kc2XY, z guzikiem koloru czerwonego, zestyki 2z+1r, 500V, 10A szt. 2 PROMET 56. S35, S36 Przełącznik I-0-II typu M22-WRLK3-B. szt K7 58. S1, S4 Przekaźnik sygnalizacyjny typu RS881R, na prąd roboczy 1p+1i, 220V pr. stalego Łącznik krzywkowy typu 4G10-53-U-R014, 10A, do wbudowania, pokrętło czarne szt. 1 JM~TRONIC szt. 2 APATOR 59. S10, S H11, H12, H13, H14, H19, H46, H71, H81 Łącznik krzywkowy typu 4G10-75-U-R014, 10A, do wbudowania, pokrętło czarne Lampka sygnalizacyjna diodowa, świecąca światłem ciągłym typu L22-KDb, z kloszem koloru białego, 230V AC/DC szt. 2 APATOR szt. 8 PROMET 61. H72, H82 Wskaźnik położenia NEF30-WPcz, 230V AC/DC szt. 2 PROMET 62. F1, F2, F3 Wyłącznik instalacyjny samoczynny nadprądowy typu G103 B6, charakterystyka B, In=6A, 10kA szt. 3 GE Power Controls 63. F7 Wyłącznik instalacyjny samoczynny nadprądowy typu G103 C2, charakterystyka C, In=2A, 10kA szt. 1 GE Power Controls 64. F10 Wyłącznik instalacyjny samoczynny nadprądowy typu G103 B25, charakterystyka B, In=25A, 10kA szt. 1 GE Power Controls 65. F11, F12 Wyłącznik instalacyjny samoczynny nadprądowy typu G103 B32, charakterystyka B, In=32A, 10kA szt. 2 GE Power Controls TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA

13 Poz. Oznacz. Wyszczególnienie Jedn. Ilość Uwagi F Wyłącznik instalacyjny samoczynny nadprądowy typu G103 C32, charakterystyka C, In=32A, 10kA F5, F6, F32, F33, F47, F48, Wyłącznik instalacyjny samoczynny nadprądowy F50, F61, F62, typu G101 B6, charakterystyka B, In=6A, 10kA F64 F F31, F35 Wyłącznik instalacyjny samoczynny nadprądowy typu G101 B10, charakterystyka B, In=10A, 10kA szt. 1 szt. 13 szt. 2 GE Power Controls GE Power Controls GE Power Controls 69. F4 Wyłącznik instalacyjny samoczynny nadprądowy typu G101 C6, charakterystyka C, In=6A, 10kA szt. 1 GE Power Controls 70. F45, F F43, F101 F108 Wyłącznik instalacyjny samoczynny nadprądowy typu G101 C10, charakterystyka C, In=10A, 10kA Wyłącznik instalacyjny samoczynny nadprądowy typu G101 B16, charakterystyka B, In=16A, 10kA szt. 2 szt. 9 GE Power Controls GE Power Controls 72. F42 Wyłącznik instalacyjny samoczynny nadprądowy typu G101 C16, charakterystyka C, In=16A, 10kA szt. 1 GE Power Controls 73. F151, F157 Wyłącznik samoczynny różnicowoprądowy typu P302 25A, 30mA, 6kA. szt. 2 LEGRAND 74. F17 F22, F24 F27, F44, F49 Wyłącznik instalacyjny samoczynny różnicowo i nadmiarowo prądowy typu P312 B16 charakterystyka B In=16A, 30mA, 6kA. szt. 12 LEGRAND 75. F F F28, F F29 Wyłącznik instalacyjny samoczynny różnicowo i nadmiarowo prądowy typu P312 B6 charakterystyka B, In=6A, 30mA, 6kA. Wyłącznik instalacyjny samoczynny różnicowo i nadmiarowo prądowy typu P344 B16 charakterystyka B, In=16A, 30mA, 6kA. Wyłącznik instalacyjny samoczynny różnicowo i nadmiarowo prądowy typu P344 C16 charakterystyka C, In=16A, 30mA, 6kA. Wyłącznik instalacyjny samoczynny różnicowo i nadmiarowo prądowy typu P344 C32 charakterystyka C, In=32A, 30mA, 6kA. szt. 1 LEGRAND szt. 1 LEGRAND szt. 2 LEGRAND szt. 1 LEGRAND 79. F51, F55 F57 Rozłącznik bezpiecznikowy typu Z-SLS/NEOZ, 1-bieg., 220V DC, z wkładkami D01-10A szt. 4 EATON TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA

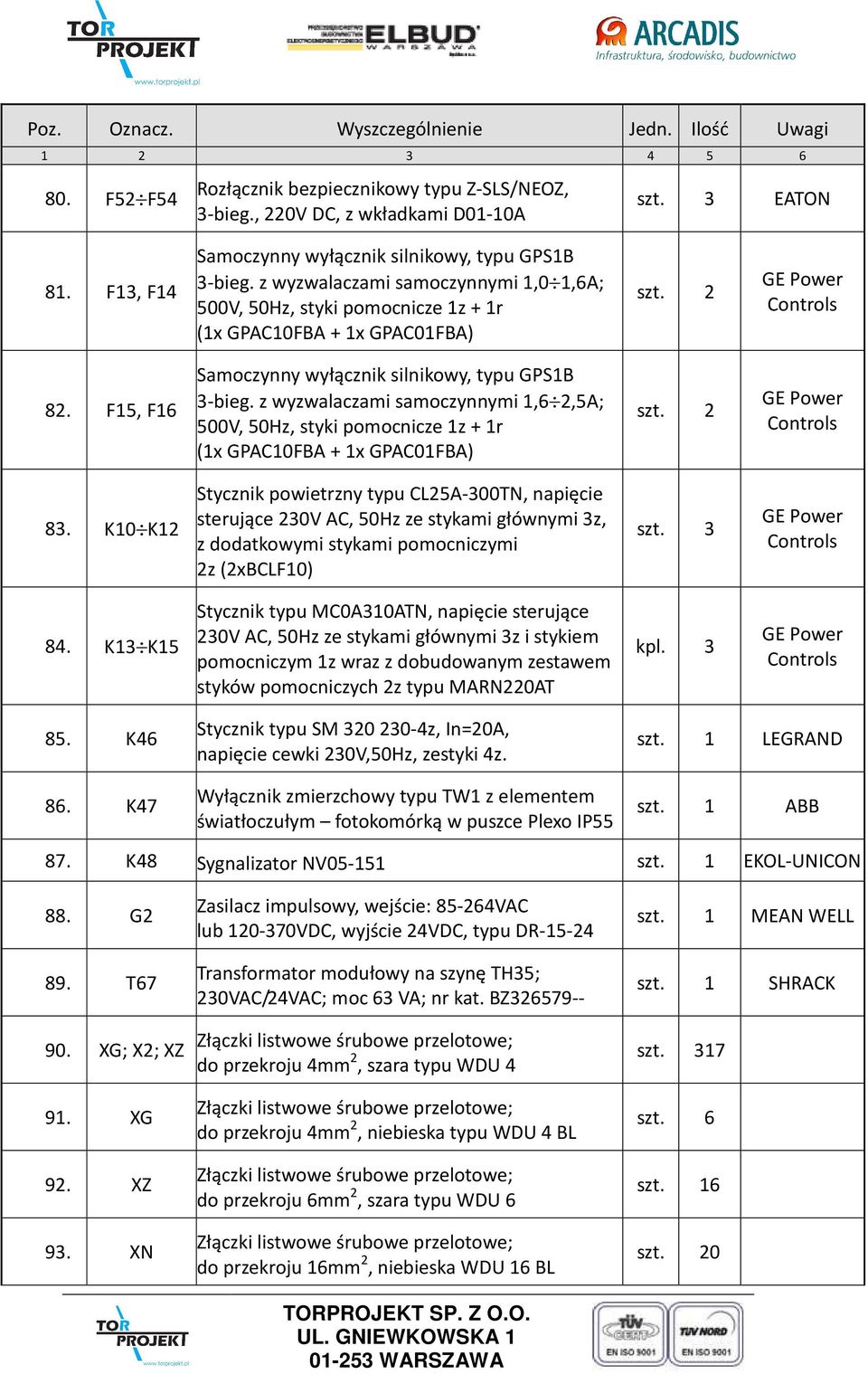

14 Poz. Oznacz. Wyszczególnienie Jedn. Ilość Uwagi F52 F54 Rozłącznik bezpiecznikowy typu Z-SLS/NEOZ, 3-bieg., 220V DC, z wkładkami D01-10A szt. 3 EATON 81. F13, F14 Samoczynny wyłącznik silnikowy, typu GPS1B 3-bieg. z wyzwalaczami samoczynnymi 1,0 1,6A; 500V, 50Hz, styki pomocnicze 1z + 1r (1x GPAC10FBA + 1x GPAC01FBA) szt. 2 GE Power Controls 82. F15, F16 Samoczynny wyłącznik silnikowy, typu GPS1B 3-bieg. z wyzwalaczami samoczynnymi 1,6 2,5A; 500V, 50Hz, styki pomocnicze 1z + 1r (1x GPAC10FBA + 1x GPAC01FBA) szt. 2 GE Power Controls 83. K10 K12 Stycznik powietrzny typu CL25A-300TN, napięcie sterujące 230V AC, 50Hz ze stykami głównymi 3z, z dodatkowymi stykami pomocniczymi 2z (2xBCLF10) szt. 3 GE Power Controls 84. K13 K15 Stycznik typu MC0A310ATN, napięcie sterujące 230V AC, 50Hz ze stykami głównymi 3z i stykiem pomocniczym 1z wraz z dobudowanym zestawem styków pomocniczych 2z typu MARN220AT kpl. 3 GE Power Controls 85. K K47 Stycznik typu SM z, In=20A, napięcie cewki 230V,50Hz, zestyki 4z. Wyłącznik zmierzchowy typu TW1 z elementem światłoczułym fotokomórką w puszce Plexo IP55 szt. 1 LEGRAND szt. 1 ABB 87. K48 Sygnalizator NV szt. 1 EKOL-UNICON 88. G2 Zasilacz impulsowy, wejście: VAC lub VDC, wyjście 24VDC, typu DR szt. 1 MEAN WELL 89. T XG; X2; XZ 91. XG 92. XZ 93. XN Transformator modułowy na szynę TH35; 230VAC/24VAC; moc 63 VA; nr kat. BZ Złączki listwowe śrubowe przelotowe; do przekroju 4mm 2, szara typu WDU 4 Złączki listwowe śrubowe przelotowe; do przekroju 4mm 2, niebieska typu WDU 4 BL Złączki listwowe śrubowe przelotowe; do przekroju 6mm 2, szara typu WDU 6 Złączki listwowe śrubowe przelotowe; do przekroju 16mm 2, niebieska WDU 16 BL TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA szt. 1 SHRACK szt. 317 szt. 6 szt. 16 szt. 20

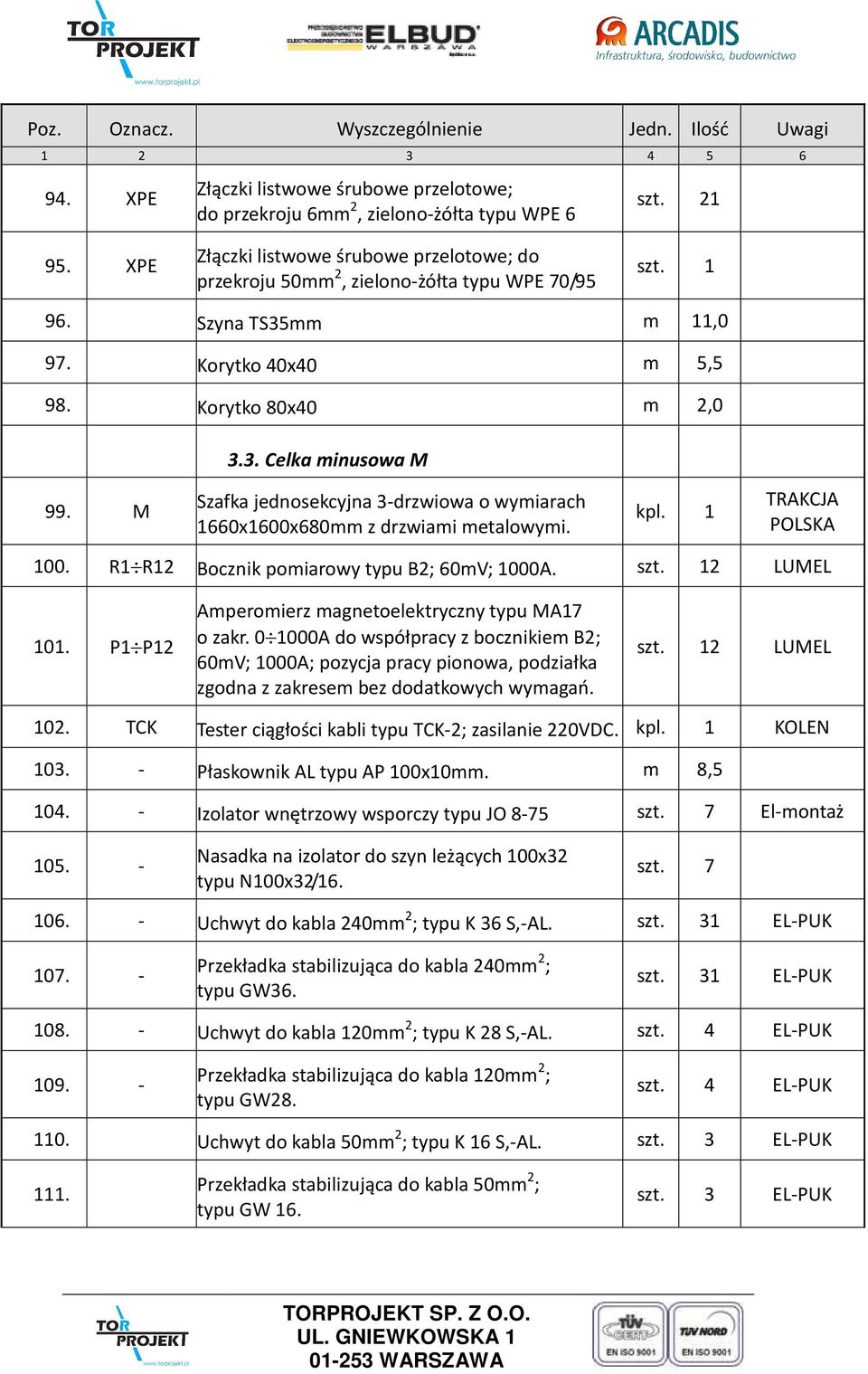

15 Poz. Oznacz. Wyszczególnienie Jedn. Ilość Uwagi XPE Złączki listwowe śrubowe przelotowe; do przekroju 6mm 2, zielono-żółta typu WPE 6 szt XPE Złączki listwowe śrubowe przelotowe; do przekroju 50mm 2, zielono-żółta typu WPE 70/95 szt Szyna TS35mm m 11,0 97. Korytko 40x40 m 5,5 98. Korytko 80x40 m 2, Celka minusowa M 99. M Szafka jednosekcyjna 3-drzwiowa o wymiarach 1660x1600x680mm z drzwiami metalowymi. kpl. 1 TRAKCJA POLSKA 100. R1 R12 Bocznik pomiarowy typu B2; 60mV; 1000A. szt. 12 LUMEL 101. P1 P12 Amperomierz magnetoelektryczny typu MA17 o zakr A do współpracy z bocznikiem B2; 60mV; 1000A; pozycja pracy pionowa, podziałka zgodna z zakresem bez dodatkowych wymagań. szt. 12 LUMEL 102. TCK Tester ciągłości kabli typu TCK-2; zasilanie 220VDC. kpl. 1 KOLEN Płaskownik AL typu AP 100x10mm. m 8, Izolator wnętrzowy wsporczy typu JO 8-75 szt. 7 El-montaż Nasadka na izolator do szyn leżących 100x32 typu N100x32/16. szt Uchwyt do kabla 240mm 2 ; typu K 36 S,-AL. szt. 31 EL-PUK Przekładka stabilizująca do kabla 240mm 2 ; typu GW36. szt. 31 EL-PUK Uchwyt do kabla 120mm 2 ; typu K 28 S,-AL. szt. 4 EL-PUK Przekładka stabilizująca do kabla 120mm 2 ; typu GW28. szt. 4 EL-PUK 110. Uchwyt do kabla 50mm 2 ; typu K 16 S,-AL. szt. 3 EL-PUK 111. Przekładka stabilizująca do kabla 50mm 2 ; typu GW 16. szt. 3 EL-PUK TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA

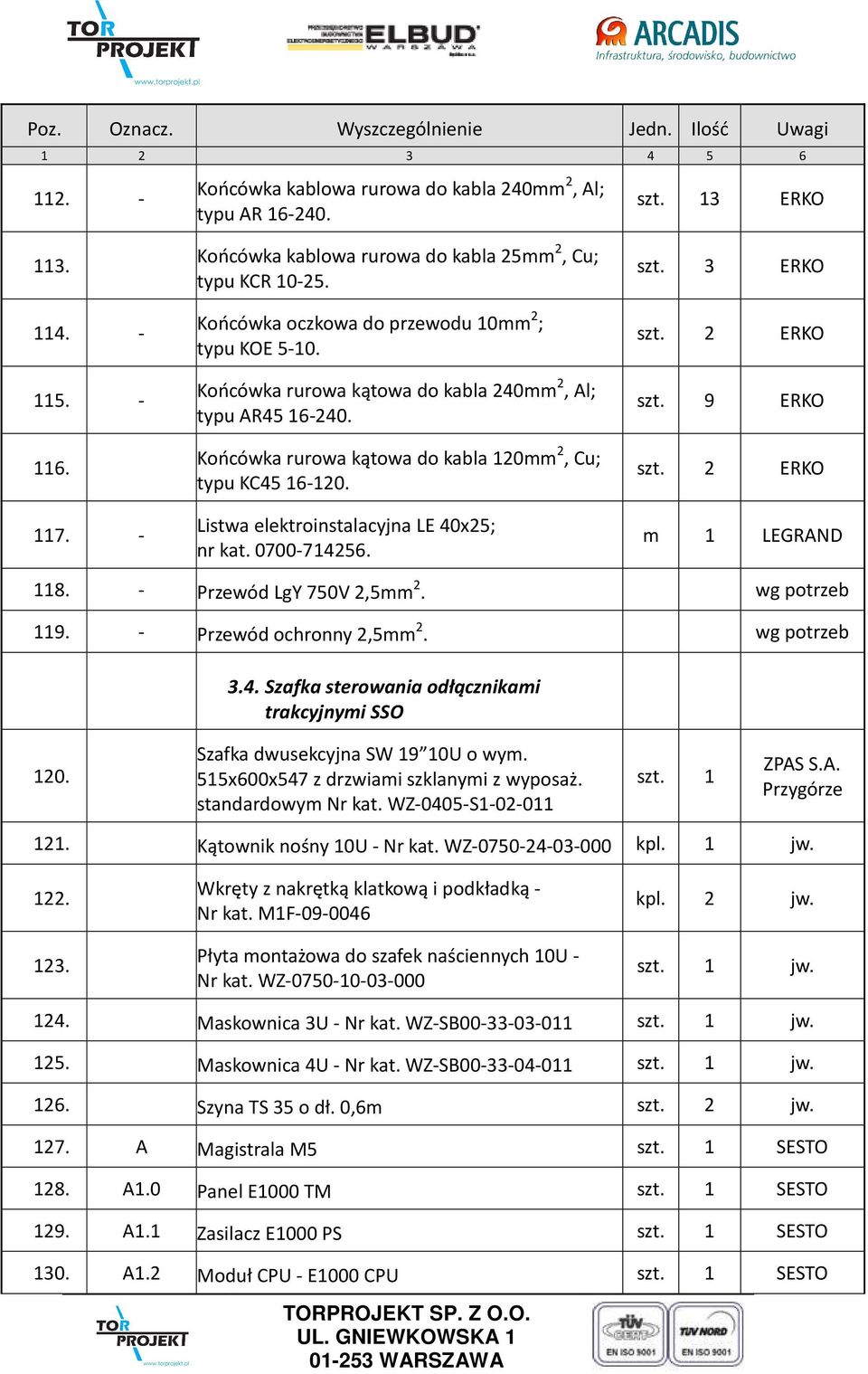

16 Poz. Oznacz. Wyszczególnienie Jedn. Ilość Uwagi Końcówka kablowa rurowa do kabla 240mm 2, Al; typu AR szt. 13 ERKO Końcówka kablowa rurowa do kabla 25mm 2, Cu; typu KCR Końcówka oczkowa do przewodu 10mm 2 ; typu KOE Końcówka rurowa kątowa do kabla 240mm 2, Al; typu AR Końcówka rurowa kątowa do kabla 120mm 2, Cu; typu KC Listwa elektroinstalacyjna LE 40x25; nr kat szt. 3 ERKO szt. 2 ERKO szt. 9 ERKO szt. 2 ERKO m 1 LEGRAND Przewód LgY 750V 2,5mm 2. wg potrzeb Przewód ochronny 2,5mm 2. wg potrzeb 3.4. Szafka sterowania odłącznikami trakcyjnymi SSO 120. Szafka dwusekcyjna SW 19 10U o wym. 515x600x547 z drzwiami szklanymi z wyposaż. standardowym Nr kat. WZ-0405-S szt. 1 ZPAS S.A. Przygórze 121. Kątownik nośny 10U - Nr kat. WZ kpl. 1 jw Wkręty z nakrętką klatkową i podkładką - Nr kat. M1F Płyta montażowa do szafek naściennych 10U - Nr kat. WZ kpl. 2 jw. szt. 1 jw Maskownica 3U - Nr kat. WZ-SB szt. 1 jw Maskownica 4U - Nr kat. WZ-SB szt. 1 jw Szyna TS 35 o dł. 0,6m szt. 2 jw A Magistrala M5 szt. 1 SESTO 128. A1.0 Panel E1000 TM szt. 1 SESTO 129. A1.1 Zasilacz E1000 PS szt. 1 SESTO 130. A1.2 Moduł CPU - E1000 CPU szt. 1 SESTO TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA

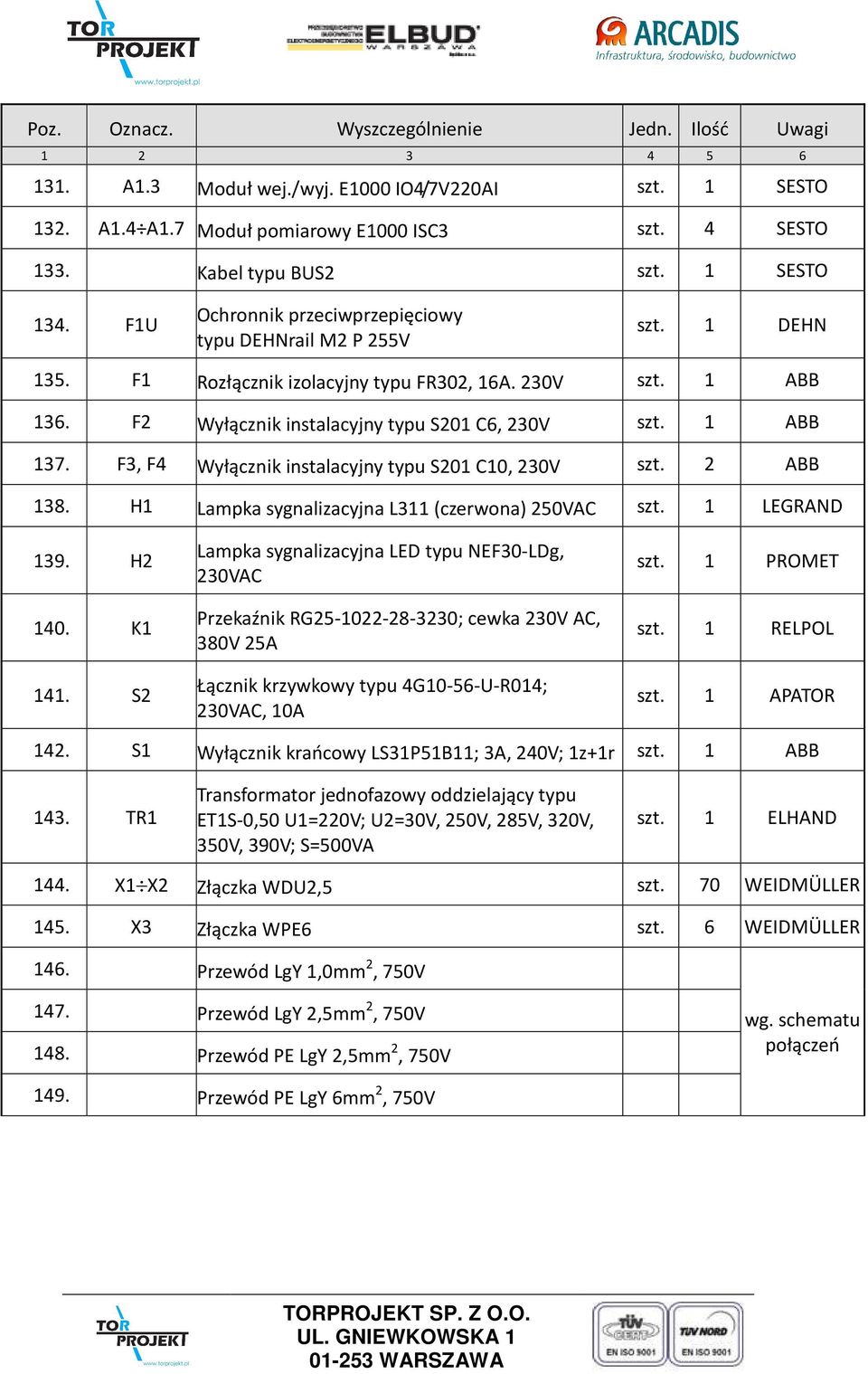

17 Poz. Oznacz. Wyszczególnienie Jedn. Ilość Uwagi A1.3 Moduł wej./wyj. E1000 IO4/7V220AI szt. 1 SESTO 132. A1.4 A1.7 Moduł pomiarowy E1000 ISC3 szt. 4 SESTO 133. Kabel typu BUS2 szt. 1 SESTO 134. F1U Ochronnik przeciwprzepięciowy typu DEHNrail M2 P 255V szt. 1 DEHN 135. F1 Rozłącznik izolacyjny typu FR302, 16A. 230V szt. 1 ABB 136. F2 Wyłącznik instalacyjny typu S201 C6, 230V szt. 1 ABB 137. F3, F4 Wyłącznik instalacyjny typu S201 C10, 230V szt. 2 ABB 138. H1 Lampka sygnalizacyjna L311 (czerwona) 250VAC szt. 1 LEGRAND 139. H K S2 Lampka sygnalizacyjna LED typu NEF30-LDg, 230VAC Przekaźnik RG ; cewka 230V AC, 380V 25A Łącznik krzywkowy typu 4G10-56-U-R014; 230VAC, 10A szt. 1 PROMET szt. 1 RELPOL szt. 1 APATOR 142. S1 Wyłącznik krańcowy LS31P51B11; 3A, 240V; 1z+1r szt. 1 ABB 143. TR1 Transformator jednofazowy oddzielający typu ET1S-0,50 U1=220V; U2=30V, 250V, 285V, 320V, 350V, 390V; S=500VA szt. 1 ELHAND 144. X1 X2 Złączka WDU2,5 szt. 70 WEIDMÜLLER 145. X3 Złączka WPE6 szt. 6 WEIDMÜLLER 146. Przewód LgY 1,0mm 2, 750V 147. Przewód LgY 2,5mm 2, 750V 148. Przewód PE LgY 2,5mm 2, 750V wg. schematu połączeń 149. Przewód PE LgY 6mm 2, 750V TORPROJEKT SP. Z O.O. UL. GNIEWKOWSKA WARSZAWA
