2 Klimakonwektory i systemu sterowania SPIS TREŚCI Strona INFCS/M INFCS/F INFCS/E INFCS INFCC INHWFC INWC INTDU DBM-DBA / DRM-DRA 176 CLIMACARE

3 INFCS/M KLIMAKONWEKTORY Z WENTYLATORAMI ODŚRODKOWYMI DO MONTAŻ PRZY PODŁODZE LUB SUFICIE O MOCY OD 0,9 kw DO 7,3 kw. OPIS JEDNOSTKI INFCS/M cechuje się wyjątkową konstrukcją która jest efektem doświadczenia architektów i inżynierów, którzy połączyli estetyczne piękno i zaawansowane rozwiązania funkcjonalne i technologiczne w jednym urządzeniu. Po podłączeniu do systemu z generatorem wody lodowej, INFCS/M generuje chłodne powietrze natychmiastowo, i w ciszy. W zimę, przy użyciu z systemem grzewczym z bojlerem lub pompą ciepła, zapewnia ciepłe powietrze spełniając potrzeby grzewcze domu lub biznesu. Filtr absorbujący pyły zapewnia odpowiednią jakość powietrza. Dzięki temu, że łatwo jest go wyjąć, można regularnie go czyścić aby zapewnić wysoki poziom higieny, co jest szczególnie ważne w intensywnie wykorzystywanych pomieszczeniach. Wszystkie wymagania instalacyjne zostały wzięte pod uwagę w wielu funkcjach standardowy INFCS/M. Może być zainstalowana poziomo lub pionowo, z dolnym lub przednim wlotem. Jest także dostępna seria akcesoriów, również do systemu 4 rurowego, która zawiera sterownik instalowany w maszynie lub w pomieszczeniu. Możliwe jest także zastosowanie innowacyjnego systemu sterowania i kontroli CLIMAC- ARE, aby w intuicyjny sposób zaprogramować i efektywny tryb pracy dla uzyskania optymalnego poziomu komfortu. WERSJE INFCS/M/VP Jednostki pionowe z obudową (wlot od spodu, wylot od góry) INFCS/M/VH Jednostki pionowe z obudową (wlot od przodu, wylot od góry) INFCS/M/VE Jednostki poziome z obudową (wlot od tyłu, wylot od przodu) INFCS/M/VO Jednostki poziome z obudową (wlot od dołu, wylot ukośny) WŁAŚCIWOŚCI datkowo malowaną obudową z blachy oraz elementami z ABS, wyposażona w izolację cieplną/akustyczną, filtr wielokrotnego użytku, odporne na wysokie temperatury kratki ABS z możliwością nadmuchu w czterech kierunkach oraz tacą grawitacyjnego oprowadzania skroplin. fazowym silnikiem elektrycznym o sześciu stopniach prędkości, 3 stopnie prędkości podłączone w konfiguracji standardowej. aluminiowym i z odpowietrznikami na kolektorach. Akcesoria dostarczone oddzielnie: AKCESORIA Z Dwie nóżki C Dodatkowa taca WS Wymiennik dla systemów 4-rurowych EH Grzałka elektryczna RP Tylny panel TP Zamknięcie tylne S Przepustnice ręczne SG Przypustnice ręczne z kratką SM Przepustnice elektryczne SMG Przepustnice elektryczne z kratką RM SF VB VR DBM DRM DBA DRA DRE TA TMB TME V2 V4 MP Przyłącze ścienne dla przepustnic Kołnierz nawiewny Wbudowana kontrola prędkości wentylatora Regulator prędkości wentylatora Wbudowany sterownik Elektroniczne sterowniki Automatyczny wbudowany sterownik Automatyczne sterowniki Elektroniczne sterowniki EASY Zdalny termostat pokojowy Termostat temperatury minimalnej dla VB i VR Elektroniczny termostat temperatury minimalnej dla DBM, DRM, DBA I DRA 3-drogowe zawory wł./wył. dla układu 2 rur 3-drogowe zawory wł./wył. dla układu 4 rur Mikropompa wilgoci 160

4 DANE TECHNICZNE INFCS/M 2R Wydajność chłodzenia (1) kw 0,95 1,29 2,02 2,51 2,90 3,86 5,16 Jawna wydajność chłodzenia (1) kw 0,90 1,15 1,69 2,04 2,48 3,18 4,18 Przepływ wody (1) l/h Strata ciśnienia kpa 2,1 4,2 11,4 2,4 4,8 10,9 21,6 Wydajność grzewcza (2) kw 2,61 3,66 5,06 6,44 7,90 10,54 13,16 Przepływ wody (2) l/h Strata ciśnienia kpa 1,6 3,2 8,6 15,1 3,6 8,1 16,3 INFCS/M 3R Wydajność chłodzenia (1) kw 1,31 1,77 2,47 3,11 4,04 5,09 6,45 Jawna wydajność chłodzenia (1) kw 1,09 1,45 1,96 2,42 3,12 3,86 5,07 Przepływ wody (1) l/h Strata ciśnienia kpa 5,4 10,7 8,0 14,2 26,2 8,0 15,8 Wydajność grzewcza (2) kw 3,20 4,19 5,70 7,03 9,01 11,69 14,59 Przepływ wody (2) l/h Strata ciśnienia kpa 4,1 8,1 6,0 10,7 19,7 5,9 11,9 H2O INFCS/M INFCS/M 4R Wydajność chłodzenia (1) kw 1,49 2,05 2,77 3,54 4,58 5,96 7,26 Jawna wydajność chłodzenia (1) kw 1,26 1,68 2,16 2,71 3,47 4,63 5,57 Przepływ wody (1) l/h Strata ciśnienia kpa 1,0 2,1 5,2 9,1 16,7 5,2 10,2 Wydajność grzewcza (2) kw 3,45 4,53 6,35 7,75 9,93 13,00 16,19 Przepływ wody (2) l/h Strata ciśnienia kpa 0,8 1,6 3,9 6,8 12,6 3,8 7,6 Wydajność grzewcza (2) kw 1,50 2,16 2,92 3,75 4,65 6,01 7,84 Batteria aggiuntiva Przepływ wody (2) l/h Strata ciśnienia kpa 2,9 6,7 14,6 25,7 6,9 13,1 24,2 Maks. m³/h Przepływ powietrza Śred. m³/h Min. m³/h Maks. db(a) Wydajność akustyczna Śred. db(a) Min. db(a) Ciśnienie akustyczne (3) Maks. db(a) Śred. db(a) Min. db(a) Dane elektryczne Zasilanie V/Ph/Hz < / 1 / > Maksymalny pobór mocy kw 0,02 0,04 0,05 0,07 0,08 0,16 0,20 Przyłącza wodne G 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Masa Masa transportowa Kg WYMIARY INFCS/M 2R INFCS/M 3R INFCS/M 4R L STD mm H STD mm P STD mm D* STD mm RYSUNEK UWAGI (1) Temperatura powietrza zewnętrznego 27 C d.b.; 19 C w.b.; Temperatura wody 7/12 C; (2) Temperatura powietrza zewnętrznego 20 C d.b.; 19 C w.b.; Temperatura wody 70/60 C; (3) W odległości 1 m i z czasem pogłosu 0,5s (*) D: Wysokość nóżek. Uwaga wody. 161

5 INFCS/F KLIMAKONWEKTORY Z WENTYLATORAMI ODŚRODKOWYMI DO MONTAŻ PRZY PODŁODZE LUB SUFICIE O MOCY OD 0,9 kw DO 7,3 kw. OPIS JEDNOSTKI Klimakonwektory INFCS/F cechują się wyrafinowaną, wyjątkową konstrukcją która pozwala na instalację wydajnego systemu klimatyzacji w każdym pomieszczeniu, bez kompromisów w zakresie estetyki, funkcjonalności i poczucia harmonii, zarówno w przestrzeni domu, jak i biznesowej. Po podłączeniu do systemu z generatorem wody lodowej, INFCS/F generuje chłodne powietrze natychmiastowo, i w ciszy. W zimę, przy użyciu z systemem grzewczym z bojlerem lub pompą ciepła, zapewnia ciepłe powietrze spełniając potrzeby grzewcze domu lub biznesu. Filtr absorbujący pyły zapewnia odpowiednią jakość powietrza. Dzięki temu, że łatwo jest go wyjąć, można regularnie go czyścić aby zapewnić wysoki poziom higieny, co jest szczególnie ważne w intensywnie wykorzystywanych pomieszczeniach. Wszystkie wymagania instalacyjne zostały wzięte pod uwagę w wielu funkcjach standardowy INFCS/F. Może być zainstalowana poziomo lub pionowo, z dolnym lub przednim wlotem. Jest także dostępna seria akcesoriów, również do systemu 4 rurowego, która zawiera sterownik instalowany w maszynie lub w pomieszczeniu. Możliwe jest także zastosowanie innowacyjnego systemu sterowania i kontroli CLIMACARE, aby w intuicyjny sposób zaprogramować i efektywny tryb pracy dla uzyskania optymalnego poziomu komfortu. WERSJE INFCS/F/VP Jednostki pionowe z obudową (wlot od spodu, wylot od góry) INFCS/F/VH Jednostki pionowe z obudową (wlot od przodu, wylot od góry) INFCS/F/VE Jednostki poziome z obudową (wlot od tyłu, wylot od przodu) INFCS/F/VO Jednostki poziome z obudową (wlot od dołu, wylot ukośny) WŁAŚCIWOŚCI datkowo malowaną obudową z blachy oraz elementami z ABS, wyposażona w izolację cieplną/akustyczną, filtr wielokrotnego użytku, odporne na wysokie temperatury kratki ABS z możliwością nadmuchu w czterech kierunkach oraz tacą grawitacyjnego oprowadzania skroplin. fazowym silnikiem elektrycznym o sześciu stopniach prędkości, 3 stopnie prędkości podłączone w konfiguracji standardowej. aluminiowym i z odpowietrznikami na kolektorach. ACCESSORIES Akcesoria dostarczone oddzielnie: Z Dwie nóżki C Dodatkowa taca WS Wymiennik dla systemów 4-rurowych EH Grzałka elektryczna RP Tylny panel TP Zamknięcie tylne S Przepustnice ręczne SG Przypustnice ręczne z kratką SM Przepustnice elektryczne SMG RM SF VB VR DBM DRM DBA DRA DBE DRE TA TMB TME V2 V4 MP Przepustnice elektryczne z kratką Przyłącze ścienne dla przepustnic Kołnierz nawiewny Wbudowana kontrola prędkości wentylatora Regulator prędkości wentylatora Wbudowany sterownik Elektroniczne sterowniki Automatyczny wbudowany sterownik Automatyczne sterowniki Automatyczny wbudowany sterownik Elektroniczne sterowniki EASY Zdalny termostat pokojowy Termostat temperatury minimalnej dla VB i VR Elektroniczny termostat temperatury minimalnej dla DBM, DRM, DBA i DRA 3-drogowe zawory wł./wył. dla układu 2 rur 3-drogowe zawory wł./wył. dla układu 4 rur Mikropompa wilgoci 162

6 DANE TECHNICZNE INFCS/F 2R Wydajność chłodzenia (1) kw 0,95 1,29 2,02 2,51 2,90 3,86 5,16 Jawna wydajność chłodzenia (1) kw 0,90 1,15 1,69 2,04 2,48 3,18 4,18 Przepływ wody (1) l/h Strata ciśnienia kpa 2,1 4,2 11,4 2,4 4,8 10,9 21,6 Wydajność grzewcza (2) kw 2,61 3,66 5,06 6,44 7,90 10,54 13,16 Przepływ wody (2) l/h Strata ciśnienia kpa 1,6 3,2 8,6 15,1 3,6 8,1 16,3 INFCS/F 3R Wydajność chłodzenia (1) kw 1,31 1,77 2,47 3,11 4,04 5,09 6,45 Jawna wydajność chłodzenia (1) kw 1,09 1,45 1,96 2,42 3,12 3,86 5,07 Przepływ wody (1) l/h Strata ciśnienia kpa 5,4 10,7 8,0 14,2 26,2 8,0 15,8 Wydajność grzewcza (2) kw 3,20 4,19 5,70 7,03 9,01 11,69 14,59 Przepływ wody (2) l/h Strata ciśnienia kpa 4,1 8,1 6,0 10,7 19,7 5,9 11,9 H2O INFCS/F INFCS/F 4R Wydajność chłodzenia (1) kw 1,49 2,05 2,77 3,54 4,58 5,96 7,26 Jawna wydajność chłodzenia (1) kw 1,26 1,68 2,16 2,71 3,47 4,63 5,57 Przepływ wody (1) l/h Strata ciśnienia kpa 1,0 2,1 5,2 9,1 16,7 5,2 10,2 Wydajność grzewcza (2) kw 3,45 4,53 6,35 7,75 9,93 13,00 16,19 Przepływ wody (2) l/h Strata ciśnienia kpa 0,8 1,6 3,9 6,8 12,6 3,8 7,6 Wydajność grzewcza (2) kw 1,50 2,16 2,92 3,75 4,65 6,01 7,84 Batteria aggiuntiva Przepływ wody (2) l/h Strata ciśnienia kw 2,9 6,7 14,6 25,7 6,9 13,1 24,2 Maks. m³/h Przepływ powietrza Śred. m³/h Min. m³/h Maks. db(a) Wydajność akustyczna Śred. db(a) Min. db(a) Ciśnienie akustyczne (3) Maks. db(a) Śred. db(a) Min. db(a) Dane elektryczne Zasilanie V/Ph/Hz < / 1 / > Maksymalny pobór mocy kw 0,02 0,04 0,05 0,07 0,08 0,16 0,20 Przyłącza wodne G 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Masa Masa transportowa Kg WYMIARY INFCS/F 2R INFCS /F 3R INFCS/F 4R L STD mm H STD mm P STD mm D* STD mm RYSUNEK UWAGI (1) Temperatura powietrza zewnętrznego 27 C d.b.; 19 C w.b.; Temperatura wody 7/12 C; (2) Temperatura powietrza zewnętrznego 20 C d.b.; 19 C w.b.; Temperatura wody 70/60 C; (3) W odległości 1 m i z czasem pogłosu 0,5s (*) D: Wysokość nóżek. Uwaga wody. 163

7 INFCS/E KLIMAKONWEKTORY Z WENTYLATORAMI ODŚRODKOWYMI DO MONTAŻ PRZY PODŁODZE LUB SUFICIE O MOCY OD 0,9 kw DO 7,3 kw. OPIS JEDNOSTKI Posiada innowacyjne rozwiązania techniczne i konstrukcyjne, które transformują zwykły klimakonwektor w cichy i wydajny element systemu domowego lub biznesowego. Po podłączeniu do systemu z generatorem wody lodowej, INFCS/E generuje chłodne powietrze natychmiastowo, i w ciszy. W zimę, przy użyciu z systemem grzewczym z bojlerem lub pompą ciepła, zapewnia ciepłe powietrze spełniając potrzeby grzewcze domu lub biznesu. Filtr absorbujący pyły zapewnia odpowiednią jakość powietrza. Dzięki temu, że łatwo jest go wyjąć, można regularnie go czyścić aby zapewnić wysoki poziom higieny, co jest szczególnie ważne w intensywnie wykorzystywanych pomieszczeniach. Wszystkie wymagania instalacyjne zostały wzięte pod uwagę w wielu funkcjach standardowy INFCS/E. Może być zainstalowana poziomo lub pionowo, z dolnym lub przednim wlotem. Jest także dostępna seria akcesoriów, również do systemu 4 rurowego, która zawiera sterownik instalowany w maszynie lub w pomieszczeniu. Możliwe jest także zastosowanie innowacyjnego systemu sterowania i kontroli CLIMACARE, aby w intuicyjny sposób zaprogramować i efektywny tryb pracy dla uzyskania optymalnego poziomu komfortu. WERSJE INFCS/E/VP Jednostki pionowe z obudową (wlot od spodu, wylot od góry) INFCS/E/VH Jednostki pionowe z obudową (wlot od przodu, wylot od góry) INFCS/E/VE Jednostki poziome z obudową (wlot od tyłu, wylot od przodu) INFCS/E/VO Jednostki poziome z obudową (wlot od dołu, wylot ukośny) WŁAŚCIWOŚCI Wykonana z grubej blachy ocynkowanej, zabezpieczona dodatkowo malowaną obudową z blachy oraz elementami z ABS, wyposażona w izolację cieplną/akustyczną, filtr wielokrotnego użytku, odporne na wysokie temperatury kratki ABS z możliwością nadmuchu w czterech kierunkach oraz tacą grawitacyjnego oprowadzania skroplin. fazowym silnikiem elektrycznym o sześciu stopniach prędkości, 3 stopnie prędkości podłączone w konfiguracji standardowej. aluminiowym i z odpowietrznikami na kolektorach. AKCESORIA Akcesoria dostarczone oddzielnie: Z Dwie nóżki C Dodatkowa taca WS Wymiennik dla systemów 4-rurowych EH Grzałka elektryczna RP Tylny panel TP Zamknięcie tylne S Przepustnice ręczne SG Przypustnice ręczne z kratką SM Przepustnice elektryczne SMG Przepustnice elektryczne z kratką RM SF VB VR DBM DRM DBA DRA DBE DRE TA TMB TME V2 V4 MP Przyłącze ścienne dla przepustnic Kołnierz nawiewny Wbudowana kontrola prędkości wentylatora Regulator prędkości wentylatora Wbudowany sterownik Elektroniczne sterowniki Automatyczny wbudowany sterownik Automatyczne sterowniki Automatyczny wbudowany sterownik Elektroniczne sterowniki EASY Zdalny termostat pokojowy Termostat temperatury minimalnej dla VB i VR Elektroniczny termostat temperatury minimalnej dla DBM, DRM, DBA i DRA 3-drogowe zawory wł./wył. dla układu 2 rur 3-drogowe zawory wł./wył. dla układu 4 rur Mikropompa wilgoci 164

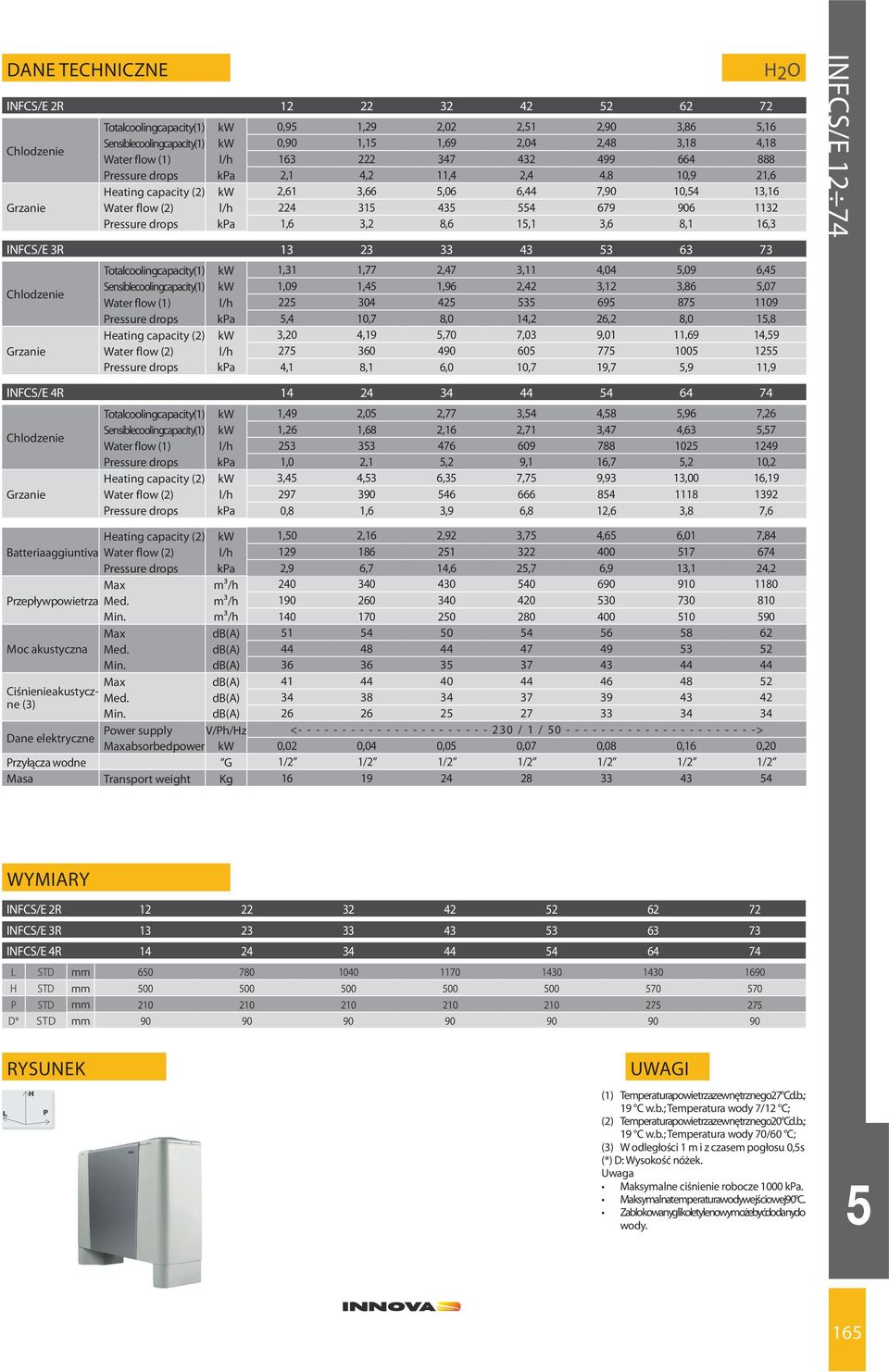

8 DANE TECHNICZNE INFCS/E 2R Total cooling capacity (1) kw 0,95 1,29 2,02 2,51 2,90 3,86 5,16 Sensible cooling capacity (1) kw 0,90 1,15 1,69 2,04 2,48 3,18 4,18 Water flow (1) l/h Pressure drops kpa 2,1 4,2 11,4 2,4 4,8 10,9 21,6 Heating capacity (2) kw 2,61 3,66 5,06 6,44 7,90 10,54 13,16 Water flow (2) l/h Pressure drops kpa 1,6 3,2 8,6 15,1 3,6 8,1 16,3 INFCS/E 3R Total cooling capacity (1) kw 1,31 1,77 2,47 3,11 4,04 5,09 6,45 Sensible cooling capacity (1) kw 1,09 1,45 1,96 2,42 3,12 3,86 5,07 Water flow (1) l/h Pressure drops kpa 5,4 10,7 8,0 14,2 26,2 8,0 15,8 Heating capacity (2) kw 3,20 4,19 5,70 7,03 9,01 11,69 14,59 Water flow (2) l/h Pressure drops kpa 4,1 8,1 6,0 10,7 19,7 5,9 11,9 H2O INFCS/E INFCS/E 4R Total cooling capacity (1) kw 1,49 2,05 2,77 3,54 4,58 5,96 7,26 Sensible cooling capacity (1) kw 1,26 1,68 2,16 2,71 3,47 4,63 5,57 Water flow (1) l/h Pressure drops kpa 1,0 2,1 5,2 9,1 16,7 5,2 10,2 Heating capacity (2) kw 3,45 4,53 6,35 7,75 9,93 13,00 16,19 Water flow (2) l/h Pressure drops kpa 0,8 1,6 3,9 6,8 12,6 3,8 7,6 Heating capacity (2) kw 1,50 2,16 2,92 3,75 4,65 6,01 7,84 Batteria aggiuntiva Water flow (2) l/h Pressure drops kpa 2,9 6,7 14,6 25,7 6,9 13,1 24,2 Max m³/h Przepływ powietrza Med. m³/h Min. m³/h Max db(a) Moc akustyczna Med. db(a) Min. db(a) Max db(a) Ciśnienie akustyczne (3) Med. db(a) Min. db(a) Dane elektryczne Power supply V/Ph/Hz < / 1 / > Max absorbed power kw 0,02 0,04 0,05 0,07 0,08 0,16 0,20 Przyłącza wodne G 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Masa Transport weight Kg WYMIARY INFCS/E 2R INFCS/E 3R INFCS/E 4R L STD mm H STD mm P STD mm D* STD mm RYSUNEK UWAGI (1) Temperatura powietrza zewnętrznego 27 C d.b.; 19 C w.b.; Temperatura wody 7/12 C; (2) Temperatura powietrza zewnętrznego 20 C d.b.; 19 C w.b.; Temperatura wody 70/60 C; (3) W odległości 1 m i z czasem pogłosu 0,5s (*) D: Wysokość nóżek. Uwaga wody. 165

9 INFCS KLIMAKONWEKTORY Z WENTYLATORAMI ODŚRODKOWYMI DO MONTAŻ PRZY PODŁODZE O MOCY OD 0,9 kw DO 7,3 kw. OPIS JEDNOSTKI Klimakonwektory serii INFCS są przystosowane do pionowej instalacji podłogowej, z nóżkami lub bez, w środowiskach domowych lub sektora usług, włączając w to biura, hotele, restauracje, siłownie i sklepy. Po podłączeniu do systemu z generatorem wody lodowej, INFCS generuje chłodne powietrze natychmiastowo, i w ciszy. W przeciwnym wypadku, w zimie, jeśli zostanie podłączona do systemu ogrzewania z bojlerem lub pompą ciepła, dostarcza ciepłe powietrze zaspokajając potrzeby grzewcza domostw i przemysłu usługowego. Filtr absorbujący pyłki pozwala utrzymać jakość powietrza na odpowiednim poziomie, a możliwość jego łatwego wyjęcia pozwala na regularne czyszczenie, które gwarantuje odpowiedni standard higieny w intensywnie użytkowanych pomieszczeniach. Urządzenia mogą pracować w połączeniu z klimakonwektorami oraz, w razie potrzeby, z innowacyjnym systemem monitorowania i kontroli CLIMACARE który pozwala w intuicyjny sposób zaprogramować urządzenia i uzyskać optymalny poziom komfortu, bez kompromisów. WERSJE INFCS/VF INFCS/VW WŁAŚCIWOŚCI datkowo malowaną obudową z blachy oraz elementami z ABS, wyposażona w izolację cieplną/akustyczną, filtr wielokrotnego użytku, odporne na wysokie temperatury kratki ABS z możliwością nadmuchu w czterech kierunkach oraz tacą grawitacyjnego oprowadzania skroplin. fazowym silnikiem elektrycznym o sześciu stopniach prędkości, 3 stopnie prędkości podłączone w konfiguracji standardowej. aluminiowym i z odpowietrznikami na kolektorach. AKCESORIA Akcesoria dostarczone oddzielnie: Z Dwie nóżki C Dodatkowa taca WS Wymiennik dla systemów 4-rurowych EH Grzałka elektryczna RP Tylny panel TP Zamknięcie tylne S Przepustnice ręczne SG Przypustnice ręczne z kratką SM Przepustnice elektryczne SMG RM SF VB VR DBM DRM DBA DRA DRE TA TMB TME V2 V4 MP Przepustnice elektryczne z kratką Przyłącze ścienne dla przepustnic Kołnierz nawiewny Wbudowana kontrola prędkości wentylatora Regulator prędkości wentylatora Wbudowany sterownik Elektroniczne sterowniki Automatyczny wbudowany sterownik Automatyczne sterowniki Elektroniczne sterowniki EASY Zdalny termostat pokojowy Termostat temperatury minimalnej dla VB i VR Elektroniczny termostat temperatury minimalnej dla DBM, DRM, DBA and DRA 3-drogowe zawory wł./wył. dla układu 2 rur 3-drogowe zawory wł./wył. dla układu 4 rur Mikropompa wilgoci 166

10 DANE TECHNICZNE INFCS 2R Total cooling capacity (1) kw 0,95 1,29 2,02 2,51 2,90 3,86 5,16 Sensible cooling capacity (1) kw 0,90 1,15 1,69 2,04 2,48 3,18 4,18 Water flow (1) l/h Pressure drops kpa 2,1 4,2 11,4 2,4 4,8 10,9 21,6 Heating capacity (2) kw 2,61 3,66 5,06 6,44 7,90 10,54 13,16 Water flow (2) l/h Pressure drops kpa 1,6 3,2 8,6 15,1 3,6 8,1 16,3 H2O INFCS INFCS 3R Total cooling capacity (1) kw 1,31 1,77 2,47 3,11 4,04 5,09 6,45 Sensible cooling capacity (1) kw 1,09 1,45 1,96 2,42 3,12 3,86 5,07 Water flow (1) l/h Pressure drops kpa 5,4 10,7 8,0 14,2 26,2 8,0 15,8 Heating capacity (2) kw 3,20 4,19 5,70 7,03 9,01 11,69 14,59 Water flow (2) l/h Pressure drops kpa 4,1 8,1 6,0 10,7 19,7 5,9 11,9 INFCS 4R Total cooling capacity (1) kw 1,49 2,05 2,77 3,54 4,58 5,96 7,26 Resa frigorifera sensibile (1) kw 1,26 1,68 2,16 2,71 3,47 4,63 5,57 Water flow (1) l/h Pressure drops kpa 1,0 2,1 5,2 9,1 16,7 5,2 10,2 Heating capacity (2) kw 3,45 4,53 6,35 7,75 9,93 13,00 16,19 Water flow (2) l/h Pressure drops kpa 0,8 1,6 3,9 6,8 12,6 3,8 7,6 Heating capacity (2) kw 1,50 2,16 2,92 3,75 4,65 6,01 7,84 Batteria aggiuntiva Water flow (2) l/h Pressure drops kpa 2,9 6,7 14,6 25,7 6,9 13,1 24,2 Max m³/h Przepływ powietrza Med. m³/h Min. m³/h Max db(a) Wydajność akustyczna Med. db(a) Min. db(a) Ciśnienie akustyczne (3) Max db(a) Med. db(a) Min. db(a) Dane elektryczne Power supply V/Ph/Hz < / 1 / > Max absorbed power kw 0,02 0,04 0,05 0,07 0,08 0,16 0,20 Przyłącza wodne G 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Masa Transport weight Kg WYMIARY INFCS 2R INFCS 3R INFCS 4R L STD mm H STD mm P STD mm D* STD mm RYSUNEK UWAGI (1) Temperatura powietrza zewnętrznego 27 C d.b.; 19 C w.b.; Temperatura wody 7/12 C; (2) Temperatura powietrza zewnętrznego 20 C d.b.; 19 C w.b.; Temperatura wody 70/60 C; (3) W odległości 1 m i z czasem pogłosu 0,5s (*) D: Wysokość nóżek. Uwaga wody. 167

11 INFCC KLIMAKONWEKTORY Z WENTYLATORAMI ODŚRODKOWYMI DO MONTAŻU ZABUDOWANEGO O MOCY OD 0,9 kw DO 7,3 kw. OPIS JEDNOSTKI Klimakonwektory serii INFCC są przystosowane do pionowej lub poziomej instalacji podłogowej, w środowiskach domowych lub sektora usług, włączając w to biura, hotele, restauracje, siłownie i sklepy. Po podłączeniu do systemu z generatorem wody lodowej, INFCC generuje chłodne powietrze natychmiastowo, i w ciszy. W przeciwnym wypadku, w zimie, jeśli zostanie podłączona do systemu ogrzewania z bojlerem lub pompą ciepła, dostarcza ciepłe powietrze zaspokajając potrzeby grzewcza domostw i przemysłu usługowego. Filtr absorbujący pyłki pozwala utrzymać jakość powietrza na odpowiednim poziomie, a możliwość jego łatwego wyjęcia pozwala na regularne czyszczenie, które gwarantuje odpowiedni standard higieny w intensywnie użytkowanych pomieszczeniach. Urządzenia mogą pracować w połączeniu z klimakonwektorami oraz, w razie potrzeby, z innowacyjnym systemem monitorowania i kontroli CLIMACARE który pozwala w intuicyjny sposób zaprogramować urządzenia i uzyskać optymalny poziom komfortu, bez kompromisów. WERSJE INFCC/IV INFCC/IF INFCC/IO INFCC/II Wbudowana jednostka pozioma dolne wejście i poziome dostarczanie WŁAŚCIWOŚCI datkowo malowaną obudową z blachy oraz elementami z ABS, wyposażona w izolację cieplną/akustyczną, filtr wielokrotnego użytku, odporne na wysokie temperatury kratki ABS z możliwością nadmuchu w czterech kierunkach oraz tacą grawitacyjnego oprowadzania skroplin. fazowym silnikiem elektrycznym o sześciu stopniach prędkości, 3 stopnie prędkości podłączone w konfiguracji standardowej. aluminiowym i z odpowietrznikami na kolektorach. VR DRM DRA DRE TA TMB TME V2 V4 MP Regulator prędkości wentylatora Elektroniczne sterowniki Automatyczne sterowniki Elektroniczne sterowniki EASY Zdalny termostat pokojowy Termostat temperatury minimalnej dla VB i VR Elektroniczny termostat temperatury minimalnej dla DBM, DRM, DBA i DRA 3-drogowe zawory wł./wył. dla układu 2 rur 3-drogowe zawory wł./wył. dla układu 4 rur Mikropompa wilgoci AKCESORIA Akcesoria dostarczone oddzielnie: C Dodatkowa taca WS Wymiennik dla systemów 4-rurowych EH Grzałka elektryczna S Przepustnice ręczne SG Przypustnice ręczne z kratką SM Przepustnice elektryczne SMG Przepustnice elektryczne z kratką RM Przyłącze ścienne dla przepustnic SF Kołnierz nawiewny 168

12 DANE TECHNICZNE INFCC 2R Chłodzenie Wydajność chłodzenia (1) kw 0,95 1,29 2,02 2,51 2,90 3,86 5,16 Jawna wydajność chłodzenia (1) kw 0,90 1,15 1,69 2,04 2,48 3,18 4,18 Przepływ wody (1) l/h Strata ciśnienia kpa 2,1 4,2 11,4 2,4 4,8 10,9 21,6 Wydajność grzewcza (2) kw 2,61 3,66 5,06 6,44 7,90 10,54 13,16 Przepływ wody (2) l/h Strata ciśnienia kpa 1,6 3,2 8,6 15,1 3,6 8,1 16,3 H2O INFCC INFCC 3R Chłodzenie Wydajność chłodzenia (1) kw 1,31 1,77 2,47 3,11 4,04 5,09 6,45 Jawna wydajność chłodzenia (1) kw 1,09 1,45 1,96 2,42 3,12 3,86 5,07 Przepływ wody (1) l/h Strata ciśnienia kpa 5,4 10,7 8,0 14,2 26,2 8,0 15,8 Wydajność grzewcza (2) kw 3,20 4,19 5,70 7,03 9,01 11,69 14,59 Przepływ wody (2) l/h Strata ciśnienia kpa 4,1 8,1 6,0 10,7 19,7 5,9 11,9 INFCC 4R Chłodzenie Wydajność chłodzenia (1) kw 1,49 2,05 2,77 3,54 4,58 5,96 7,26 Jawna wydajność chłodzenia (1) kw 1,26 1,68 2,16 2,71 3,47 4,63 5,57 Przepływ wody (1) l/h Strata ciśnienia kpa 1,0 2,1 5,2 9,1 16,7 5,2 10,2 Wydajność grzewcza (2) kw 3,45 4,53 6,35 7,75 9,93 13,00 16,19 Przepływ wody (2) l/h Strata ciśnienia kpa 0,8 1,6 3,9 6,8 12,6 3,8 7,6 Wydajność grzewcza (2) kw 1,50 2,16 2,92 3,75 4,65 6,01 7,84 Batteria aggiuntiva Przepływ wody (2) l/h Strata ciśnienia kpa 2,9 6,7 14,6 25,7 6,9 13,1 24,2 Maks. m³/h Przepływ powietrza Śred. m³/h Min. m³/h Maks. db(a) Wydajność akustyczna Śred. db(a) Min. db(a) Ciśnienie akustyczne (3) Maks. db(a) Śred. db(a) Min. db(a) Dane elektryczne Zasilanie V/Ph/Hz < / 1 / > Maksymalny pobór mocy kw 0,02 0,04 0,05 0,07 0,08 0,16 0,20 Przyłącza wodne G 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Masa Masa transportowa Kg WYMIARY INFCC 2R INFCC 3R INFCC 4R L STD mm H STD mm P STD mm RYSUNEK WYMIA- UWAGI (1) Temperatura powietrza zewnętrznego 27 C d.b.; 19 C w.b.; Temperatura wody 7/12 C; (2) Temperatura powietrza zewnętrznego 20 C d.b.; 19 C w.b.; Temperatura wody 70/60 C; (3) W odległości 1 m i z czasem pogłosu 0,5s (*) D: Wysokość nóżek. Uwaga wody. 169

13 INHWFC MOCOWANE DO ŚCIANY KLIMAKONWEKTORY Z WENTY- LATOREM STYCZNYM O MOCY OD 2,1 kw DO 8,5 kw. OPIS JEDNOSTKI Klimakonwektory serii INHWFC są przystosowane do instalacji ściennej środowisk domowych lub sektora usług, włączając w to biura i sklepy. Po podłączeniu do systemu z generatorem wody lodowej, montowany ściennie konwektor INHWFC generuje chłodne powietrze natychmiastowo, i w ciszy. W przeciwnym wypadku, w zimie, jeśli zostanie podłączona do systemu ogrzewania z bojlerem lub pompą ciepła, dostarcza ciepłe powietrze zaspokajając potrzeby grzewcza domostw i przemysłu usługowego. Filtr absorbujący pyłki pozwala utrzymać jakość powietrza na odpowiednim poziomie, a możliwość jego łatwego wyjęcia pozwala na regularne czyszczenie, które gwarantuje odpowiedni standard higieny w intensywnie użytkowanych pomieszczeniach. Dostępny w wersji zdalnie sterownej, INHWFC jest zasilany szeregowo za pośrednictwem zaworu 3 drogowego i elastycznych przyłączy hydraulicznych, dla zapewnienia łatwej instalacji i konserwacji. WERSJE INHWFC Jednostka standardowa z zaworem 3-drogowym i zdalnym sterowaniem WŁAŚCIWOŚCI nana z tworzywa ABS o polepszonej odporności na uszkodzenia mechaniczne i efekty starzenia. ionych powierzchniach wymiany ciepła, z podmuchem powietrza w kanale skraplania. pracą, regulowany kierunek poziomy lamel przepływu powietrza, i napędzana lamela deflektora sterowana z pilota. wyłącznikiem. Programowana praca automatyczna, chłodzenie, grzanie i wentylacja, program odnowy nocnej i osuszania. odpowiednią jakość powietrza 170

14 DANE TECHNICZNE INHWFC Wydajność chłodzenia (1) kw 2,10 2,61 4,34 5,46 7,00 8,50 Chłodzenie Jawna wydajność chłodzenia (1) kw 1,59 1,92 3,26 4,00 5,30 6,40 Przepływ wody (1) l/h Strata ciśnienia (1) kpa Wydajność grzewcza (2) kw 2,30 2,70 4,70 5,70 7,70 9,30 Wydajność grzewcza (3) kw 4,60 5,60 9,60 11,60 15,70 18,80 Przepływ wody (3) l/h Strata ciśnienia (3) kpa Maks. m³/h Przepływ powietrza Śred. m³/h Min. m³/h Maks. db(a) Ciśnienie akustyczne (4) Śred. db(a) Min. db(a) Dane elektryczne Zasilanie V/Ph/Hz < / 1 / > Pobór mocy (2) kw 0,012 0,012 0,035 0,035 0,060 0,060 Przyłącza wodne WEJŚCIE/WYJŚCIE G 1/2-1/2 1/2-1/2 5/8-5/8 5/8-5/8 3/4-3/4 3/4-3/4 Masa Masa transportowa Kg H2O INHWFC WYMIARY INHWFC L STD mm P STD mm H STD mm RYSUNEK UWAGI (1) Temperatura powietrza zewnętrznego 27 C d.b.; 19 C w.b.; Temperatura wody 7/12 C; (2) Temperatura powietrza zewnętrznego 20 C d.b.; 19 C w.b.; Temperatura wody 45/40 C; (3) Temperatura powietrza zewnętrznego 20 C d.b.; 19 C w.b.; Temperatura wody 70/60 C; (4) W odległości 1 m i z czasem pogłosu 0,5s Uwaga C. 171

15 INWC KASETA WODNA O MOCY OD 2,2 kw DO 10,2 kw. OPIS JEDNOSTKI lacji w sufitach podwieszanych, w środowiskach domowych lub sektora usług, włączając w to biura, hotele, restauracje, siłownie i sklepy. Po podłączeniu do systemu z generatorem wody lodowej, INWC generuje chłodne powietrze natychmiastowo, i w ciszy. W przeciwnym wypadku, w zimie, jeśli zostanie podłączona do systemu ogrzewania z bojlerem lub pompą ciepła, dostarcza ciepłe powietrze zaspokajając potrzeby grzewcza domostw i przemysłu usługowego. Filtr absorbujący pyłki pozwala utrzymać jakość powietrza na odpowiednim poziomie, a możliwość jego łatwego wyjęcia pozwala na regularne czyszczenie, które gwarantuje odpowiedni standard higieny w intensywnie użytkowanych pomieszczeniach. Urządzenia serii INWC, oprócz bogatego zestawu akcesoriów uzupełniających działanie urządzenia, posiada także ładnie wyglądającą kratkę wlotu która doskonale integruje się z otoczeniem, oraz regulowane owiewki które pomagają idealnie rozprowadzić powietrze w pomieszczeniu. Urządzenie to może pracować w połączeniu z klimakonwektorami oraz, w razie potrzeby, z innowacyjnym systemem monitorowania i kontroli CLIMACARE który pozwala w intuicyjny sposób zaprogramować urządzenia i uzyskać optymalny poziom komfortu, bez kompromisów. WERSJE INWC INWC/V INWC/WB INWC/WB/V INWC/EH INWC/EH/V Jednostka podstawowa Jednostka z 3 drogowym zaworem wł./wył. Jednostka z wymiennikiem dla systemów 4 rurowych Jednostka z wężownicą dla systemów 4 rurowych i 3 drogowym zaworem wł./wył. Jednostka z grzałką elektryczną Jednostka z grzałką elektryczną i 3 drogowym zaworem wł./wył. WŁAŚCIWOŚCI ograniczona głębokość (287mm) oraz wymiary kompatybilne ze standardowymi modułami sufitów podwieszanych (600x 600 mm oraz 600x1200 mm); zaprojektowana pod kątem łatwej instalacji i konserwacji przyłączy elektrycznych i hydraulicznych, dostępnych od panelu kratki czołowej. połączona kratka wlotowo/ssąca; ręczna regulacja owiewek na cztery strony, możliwość zamknięcia jednej lub dwóch stron wlotu powietrza, ssanie po środku z filtrem wielokrotnego użycia; wstępnie wycięte otwory do instalacji zewnętrznego wlotu powietrza i do połączenia do kanału wentylacyjnego do klimatyzacji dodatkowego pomieszczenia. regulacją owiewek na cztery strony, ze ssaniem po środku. Silniki 3 biegowe, zamontowane w elastycznym mocowaniu i wyposażone w zabezpieczenie termiczne. trzech poziomach (Włączona-Wyłączona-Alarm) w górnej części skrzynki. Rozładowanie grawitacyjne, na zewnątrz urządzenia (wysokość podnoszenia do 600mm). aluminiowym i z odpowietrznikami na kolektorach. instalowane grzałki elektryczne (elementy grzejne) z dwoma automatycznymi lub ręcznie resetowanymi termostatami do ochrony termicznej przed anomaliami temperaturowymi. wlotowo/ssącej. lania niewymagających śrub i zespołem wyjść (42+54) autotransformatora. Zewnętrzna płyta elektryczna (84-04). AKCESORIA Akcesoria dostarczone oddzielnie: DRM Sterownik DRA Automatyczny sterownik V2 3-drogowy zawory wł./wył. dla układu 2 rur V4 3-drogowy zawory wł./wył. dla układu 4 rur 172

16 DANE TECHNICZNE INWC Chłodzenie Jednostka grzewcza 2-rurowa Jednostka grzewcza 4-rurowa Wydajność chłodzenia (1) kw 2,20 3,50 5,00 6,50 10,20 Jawna wydajność chłodzenia (1) kw 1,77 2,70 3,78 4,87 7,75 Przepływ wody (1) l/h Strata ciśnienia kpa 12,7 16,2 14,7 16,7 25,7 Wydajność grzewcza (2) kw 5,80 7,80 9,90 18,20 19,60 Przepływ wody (2) l/h Strata ciśnienia kpa 18,5 23,5 14,6 22,9 18,2 Wydajność grzewcza (2) kw 2,20 3,20 4, ,50 Przepływ wody (2) l/h Strata ciśnienia kpa 3,2 4,7 4, ,0 Maks. m³/h Przepływ powietrza Śred. m³/h Min. m³/h Maks. db(a) Ciśnienie akustyczne (3) Śred. db(a) Min. db(a) Zasilanie V/Ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 Dane elektryczne Maksymalny pobór mocy kw 0,06 0,08 0,11 0,20 0,22 Śred. pobór mocy kw 0,04 0,05 0,07 0,18 0,19 Min. pobór mocy kw 0,03 0,04 0,05 0,16 0,18 V/Ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 Grzałka elektryczna Pobór mocy (2) kw 1,5 2,3 2,6 4,3 5,2 Przyłącza wodne 2 rury G 1/2 1/2 3/ rury G 1/2-1/2 1/2-1/2 1/2-3/4 --- / /2 Masa Masa transportowa Kg H2O INWC WYMIARY INWC L STD mm P STD mm H STD mm RYSUNEK UWAGI (1) Temperatura powietrza zewnętrznego 27 C d.b.; 19 C w.b.; Temperatura wody 7/12 C; (2) Temperatura powietrza zewnętrznego 20 C d.b.; 19 C w.b.; Temperatura wody 70/60 C; (3) W odległości 1 m i z czasem pogłosu 0,5s Uwaga Maksymalne ciśnienie robocze 1000 kpa. Maksymalna temperatura wody wejściowej 90 C. wody. 173

17 INTDU MODUŁOWE KLIMAKONWEKTORY KANAŁOWE O MOCY OD 4,6 kw DO 43 kw. OPIS JEDNOSTKI Modułowe klimakonwektory serii INTDU są idealnym rozwiązaniem wszystkich potrzeb w zakresie uzdatniania powietrza, włączając dyst- instalację w sufitach podwieszanych lub pomieszczeniach technicznych. W przypadku podłączenia do generatora wody lodowej, natychmiastowo i w ciszy generują chłodne powietrze. W przeciwnym wypadku, w zimie, jeśli zostanie podłączona do systemu ogrzewania z bojlerem lub pompą ciepła, dostarcza ciepłe powietrze zaspokajając potrzeby grzewcza domostw i przemysłu usługowego. Filtr absorbujący pyłki pozwala utrzymać jakość powietrza na odpowiednim poziomie, a możliwość jego łatwego wyjęcia pozwala na regularne czyszczenie, które gwarantuje odpowiedni standard higieny w intensywnie użytkowanych pomieszczeniach. Ten produkt, w wersjach dla systemów 2 i 4 rurowych, jest dostępny w komplecie z następującymi akcesoriami: Zewnętrzna komora wyrównawcza wlotu, sekcja miksująca z przepustnicami, komora wyrównawcza wylotu do kanałów elastycznych, i sekcja grzania oporowego. Urządzenia mogą pracować w połączeniu z klimakonwektorami oraz, w razie potrzeby, z innowacyjnym systemem monitorowania i kontroli CLIMACARE który pozwala w intuicyjny sposób zaprogramować urządzenia i uzyskać optymalny poziom komfortu, bez kompromisów. WERSJE INTDU Jednostka podstawowa WŁAŚCIWOŚCI malowanych ( ), w całości wyłożona izolacją cieplną/ akustyczną. znie i dynamicznie dla redukcji wibracji i hałasu do minimum, bezpośrednio sprzężony z jednofazowym 3 biegowym silnikiem elektrycznym (63+274) lub z przekładnią pasową, podłączoną do 3 fazowego jedno przekładniowego silnika elektrycznego ( ). zaworem odpowietrzającym i tacą skroplin. gu, możliwość inspekcji od z dołu (63+274) lub z boku (63+544). odpowietrzenie wężownicy. ownika pokojowego i zasilania. AKCESORIA Akcesoria dostarczone oddzielnie: AF Sekcja filtra SF Kołnierz nawiewny GRI/R Krata wlotowa + filtr powietrza BM Krata zasilania z regulowanymi żebrami PR Komora wyrównawcza wlotu MB Skrzynka mieszająca z przepustnicą SP Komora wyrównawcza zasilania P3 Komora wyrównawcza zasilania dla kanałów elastycznych WS Sekcja dla systemu 4 rurowego EH1 Sekcja grzałki elektrycznej EH2 Sekcja grzałki elektrycznej SM Serwo silnik przepustnicy VR Regulator prędkości wentylatora DRM Sterownik DRA Automatyczny sterownik V2 3-drogowy zawory wł./wył. dla układu 2 rur V4 3-drogowy zawory wł./wył. dla układu 4 rur 174

18 DANE TECHNICZNE INTDU H2O Wydajność chłodzenia (1) kw 4,6 7,5 9,1 10,5 13,1 15,7 20,7 25,9 31,7 38,1 42,8 Chłodzenie Jawna wydajność chłodzenia (1) kw 3,5 6,0 7,1 8,4 9,8 13,0 16,7 20,1 24,6 29,6 33,2 Przepływ wody (1) l/h Strata ciśnienia kpa Wydajność grzewcza (2) kw 9,8 15,5 19,7 21,6 25,9 35,5 46,3 60,1 75,8 91,8 97,1 Przepływ wody (2) l/h Strata ciśnienia kpa Maks. m³/h (*) 6800 (*) 7700 (*) 9000 (*) Przepływ powietrza Śred. m³/h Min. m³/h Maks. db(a) Ciśnienie akustyczne (3) Śred. db(a) Min. db(a) Zasilanie V/Ph/Hz < / 1 / < / 3 / > Dane elektryczne Maksymalny pobór mocy kw 0,09 0,15 0,15 0,15 0,15 0,42 0,60 0,75 1,10 1,10 1,50 Maks. pobór prądu A 1,0 2,1 2,1 2,1 2,1 3,9 6,1 3,3 3,9 3,9 5,4 Prąd rozruchowy A 1,4 2,3 2,3 2,3 2,3 5,5 8,5 5,5 6,0 6,0 6,5 Przyłącza wodne G 3/4 3/4 3/4 3/4 3/ ½ 1½ 1½ 1½ Masa Masa transportowa Kg Wydajność grzewcza (2) kw 6,8 10,9 11,5 13,5 16,0 20,3 22,2 47,4 58,4 64,0 75,1 WS Przepływ wody (2) l/h Nagrzewnica wodna Strata ciśnienia kpa Przyłącza wodne G 3/4 3/4 3/4 3/4 3/4 3/4 3/4 1¼ 1¼ 1¼ 1¼ Zasilanie V/Ph/Hz < / 3 + N / > EH1 Wydajność grzania kw 3,0 4,0 4,0 4,0 6,0 6,0 6, Grzałka elektryczna Maks. pobór prądu A 4,3 8,7 8,7 8,7 13,0 13,0 13, Etapy n Zasilanie V/Ph/Hz < / 3 + N / > EH2 Wydajność grzania kw 6,0 8,0 8,0 8,0 12,0 12,0 12, Grzałka elektryczna Maks. pobór prądu A 8,7 17,4 17,4 17,4 26,1 26,1 26, Etapy n INTDU WYMIARY INTDU L STD mm P STD mm H STD mm RYSUNEK UWAGI (1) Temperatura powietrza zewnętrznego 27 C d.b.; 19 C w.b.; Temperatura wody 7/12 C; (2) Temperatura powietrza zewnętrznego 20 C d.b.; 19 C w.b.; Temperatura wody 70/60 C; (3) W odległości 1 m i z czasem pogłosu 0,5s (*) Jednobiegowe silniki elektryczne 3 fazowe Uwaga Maksymalne ciśnienie robocze 1000 kpa. Maksymalna temperatura wody wejściowej 90 C. Zablokowany glikol etylenowy może być dodany do wody. 175

19 DBM-DBA / DRM-DRA ELEKTRONICZNE STEROWNIKI DLA KLIMAKON- WEKTORÓW ORAZ MODUŁÓW HYDRAULICZNYCH OPIS JEDNOSTKI DBM/DRM nie do tego celu wyznaczonym miejscu wewnątrz klimakonwektorów przypodłogowych; dlatego też wyposażone są w złącza umożliwiające łatwe połączenie z listwą zaciskową w urządzeniu. W tym przypadku czujnik temperatury umieszczony został w pobliżu wlotu powietrza, to znaczy w osłonie wentylatora. ściennego; dlatego też są odpowiednie dla pozostałych modułów hydraulicznych. W tym przypadku czujnik temperatury został umieszczony wewnątrz samego panelu kontrolnego, dlatego też sterownika nie należy montować w pobliżu żadnego źródła ciepła. DBA/DRA WERSJE DBM - DBA Wbudowany sterownik DRM - DRA Sterownik ścienny WŁAŚCIWOŚCI Zastosowanie makonwektorów w systemach 2-rurowych z lub bez zaworów 3-drogowych typu ON/OFF oraz systemach w 4-rurowych bez zaworów 3-drogowych typu ON/OFF. przeznaczona dla klimakonwektorów w systemach w 2-rurowych, 4-rurowych oraz 2-rurowych z nagrzewnicą elektryczną z lub bez zaworów 3-drogowych typu ON/OFF. FUNKCJE DBM ORAZ DRM zarówno w trybie ogrzewania (HOT START) jak i w trybie chłodzenia (TOO COOL); fabryczne nastawy wartości minimalnej temperatury wody wynoszą 30 C dla trybu ogrzewania oraz 12 C dla trybu chłodzenia. FUNKCJE DBA ORAZ DRA funkcji AUTO sterownik automatycznie wybiera prędkość wentylatora zgodnie z ΔT pomiędzy wartością zadanej temperatury a temperaturą powietrza w pomieszczeniu. funkcji AUTO sterownik automatycznie wybiera tryb pracy urządzenia zgodnie z temperaturą powietrza oraz temperaturą wody. dla DBA oraz DRA) zarówno w trybie ogrzewania (HOT START), jak i w trybie chłodzenia (TOO COOL); fabryczne nastawy wartości minimalnej temperatury wody wynoszą 35 C dla trybu ogrzewania oraz 25 C dla trybu chłodzenia. Poza regulacją minimalnej temperatury, możliwe jest w funkcji AUTOMATICAL CHANGE OVER (automatyczna zmiana trybu pracy) kontrolę temperatury wody wlotowej, w takim przypadku musi zawsze zostać zainstalowany czujnik. sterownika wbudowanego w urządzenie. Umożliwia czujnikowi temperatury zamontowanemu w obudowie wentylatora bardziej precyzyjne określenie wartości temperatury powietrza. elektryczną dla trybu ogrzewania (system 2-rurowy z nagrzewnicą elektryczną); Funkcja POST VENTILATION zapobiega przegrzaniu nagrzewnicy po zatrzymaniu pracy urządzenia. zamarznięciu wody w urządzeniu podczas zimowej przerwy w pracy; bez przerwy działa termostat o wartości zadanej wynoszącej 8 C, termostat ignoruje sygnały czujnika tempera- 176

20 CLIMACARE SYSTEM KONTROLI I NADZORU KLIMATYZACJI OPIS JEDNOSTKI Inteligentny system kontroli klimatu w środowiskach domowych i komercyjnych. Innowacyjność. CLIMACARE to nowy system zarządzania klimatem środowisk domowych i komercyjnych; prosty w instalacji, pozwala użytkownikom w łatwy sposób uzyskać najbardziej komfortowe warunki w miejscach pracy i wypoczynku. Szybkość Dzięki wyświetlaczowi dotykowemu wyświetlającemu interfejs użytkownika. Umożliwia on natychmiastowy dostęp do funkcji systemu, pozwala na ustawienie pracy ręcznej lub automatycznej, jak też ustawienie harmonogramu godzinowego/dziennego dla pojedynczych użytkowników. Wydajność Przystosowany do połączeniu z dowolnym typem sterownika elektronicznego wyposażonego z kartę komunikacyjną protokołu Modbus RS 485, system CLIMACARE pozwala na zarządzanie do 30 urządzeniami, chłodnicami i klimakonwektorami, ale również bojlerami, pozwalając na dużą oszczędność zużycia energii i ograniczenie kosztów zarządzania systemem. DBM-DBA - DRM-DRA / CLIMACARE WERSJE CLIMACARE System nadzoru FUNKCJE I AKCESORIA TSC 15 calowy kolorowy wyświetlacz dotykowe AP Oprogramowanie IS Interfejs szeregowy RS 485 DBA/W Wbudowany sterownik automatyczny DRA/W Zdalny sterownik automatyczny DY Sterownik wł/wył. termostatu bojlera 177
