1 Miejskie Przedsiębiorstwo Energetyki Cieplnej Spółka z o.o. w Olsztynie 2012 System Ciepłowniczy Październik 2012

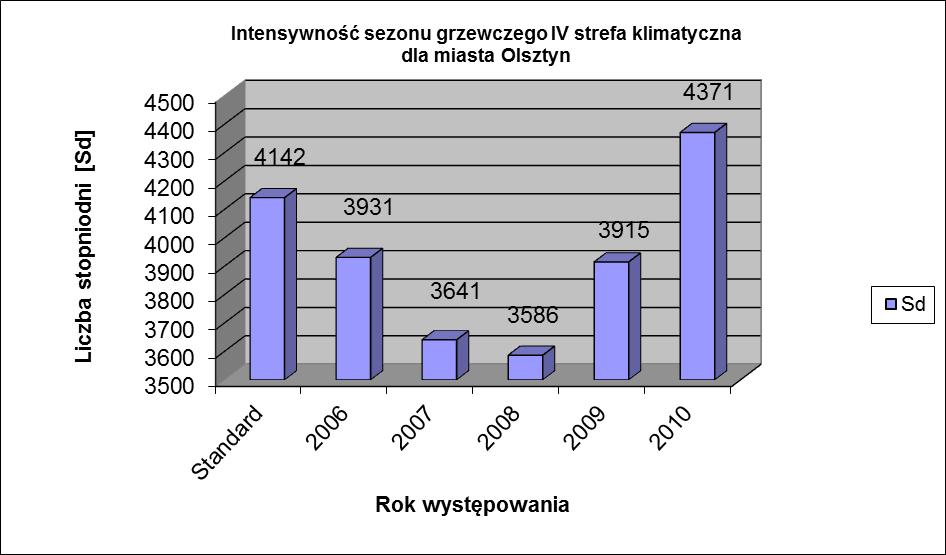

2 Położenie geograficzne warunki klimatyczne szerokość geograficzna północna: długość geograficzna wschodnia: wysokość położenia: 87,7 154,4 m n.p.m IV strefa klimatyczna średnia roczna temp. powietrza zew.: ok. 7 C (6,8 C) liczba dni gorących: 26 dni (te > 25 C) liczba dni mroźnych: 50 dni (te < 0 C) pokrywa śnieżna: 106 dni obliczeniowa temp. powietrza zew.: -22 C Miesiąc I II III IV V VI VII VIII IX X XI XII Temperatura powietrza zewnętrznego [ C] -3,9-3,3 0,3 6,1 11,6 16,0 17,0 16,5 12,4 7,6 2,7-1,2 Ilość dni ogrzewania Liczba stopniodni

3 Położenie geograficzne warunki klimatyczne Na podstawie danych klimatycznych przyjmuje się następujące założenia: -22 C obliczeniowa najniższa temperatura zewnętrzna dla IV strefy klimatycznej; +12 C graniczna temperatura zewnętrzna, przy której zaczyna się ogrzewanie; +3,6 C średnia temperatura zewnętrzna w sezonie grzewczym; +20 C obliczeniowa temperatura pomieszczeń ogrzewanych; 232 czas trwania okresu grzewczego (5 568 h); 3% udział zysków ciepła od nasłonecznienia. 3

4 System Ciepłowniczy - określenie mocy systemu Moc zamówiona CK Kortowo - na potrzeby c.o. 134,9 MW - na potrzeby c.w.u. 49,3 MW - na potrzeby wentylacji mechanicznej 10,2 MW razem: 194,4 MW EC Michelin - na potrzeby c.o. 87,5 MW - na potrzeby c.w.u. 18,6 MW - na potrzeby wentylacji mechanicznej 7,7 MW razem: 113,8 MW Ogółem moc zamówiona całej MSC: 308,2MW

5 System Ciepłowniczy - określenie mocy systemu Określenie mocy dla systemu ciepłowniczego miasta Olsztyn przeprowadzonej metodą analityczną wynosi : CK Kortowo - na potrzeby c.o. * 130,3 MW - na potrzeby c.w.u. ** 14,8 MW - na potrzeby wentylacji mechanicznej** 3,0 MW razem: 148,1 MW EC Michelin - na potrzeby c.o. * 84,5 MW - na potrzeby c.w.u. ** 4,9 MW - na potrzeby wentylacji mechanicznej ** 2,3 MW razem: 91,7 MW Ogółem moc przyłączeniowa całej MSC: 239,8 MW * moc zamówiona przez odbiorcę ciepła skorygowana do rzeczywistych potrzeb cieplnych budynków na przykład w wyniku prac modernizacyjnych (93% mocy zamówionej przez odbiorów ciepła) ** moc z uwzględnieniem niejednoczesności rozbioru ( 30% mocy zamówionej co stanowi wielkość mocy pobieranej z sieci ciepłowniczej na potrzeby ciepłej wody użytkowej, w okresie letnim na poziomie 19,3MW 20 MW) Wentylacja mechaniczna w ogrzewanych obiektach występuje sporadycznie i ma charakter pracy przerywanej, jest uruchamiana tylko w czasie użytkowania pomieszczeń sale konferencyjne, sale kinowe i tp., w związku z powyższym przyjęto współczynnik niejednoczesności rozbioru taki sam jak dla ciepłej wody użytkowej na poziomie 30% mocy zamówionej.

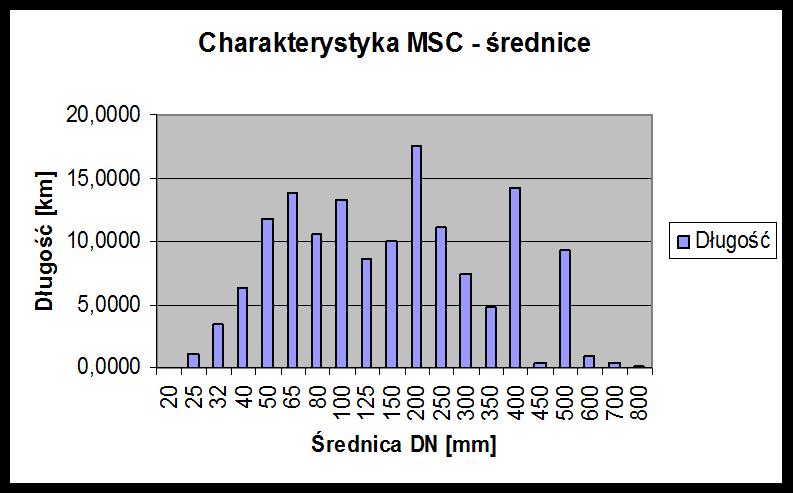

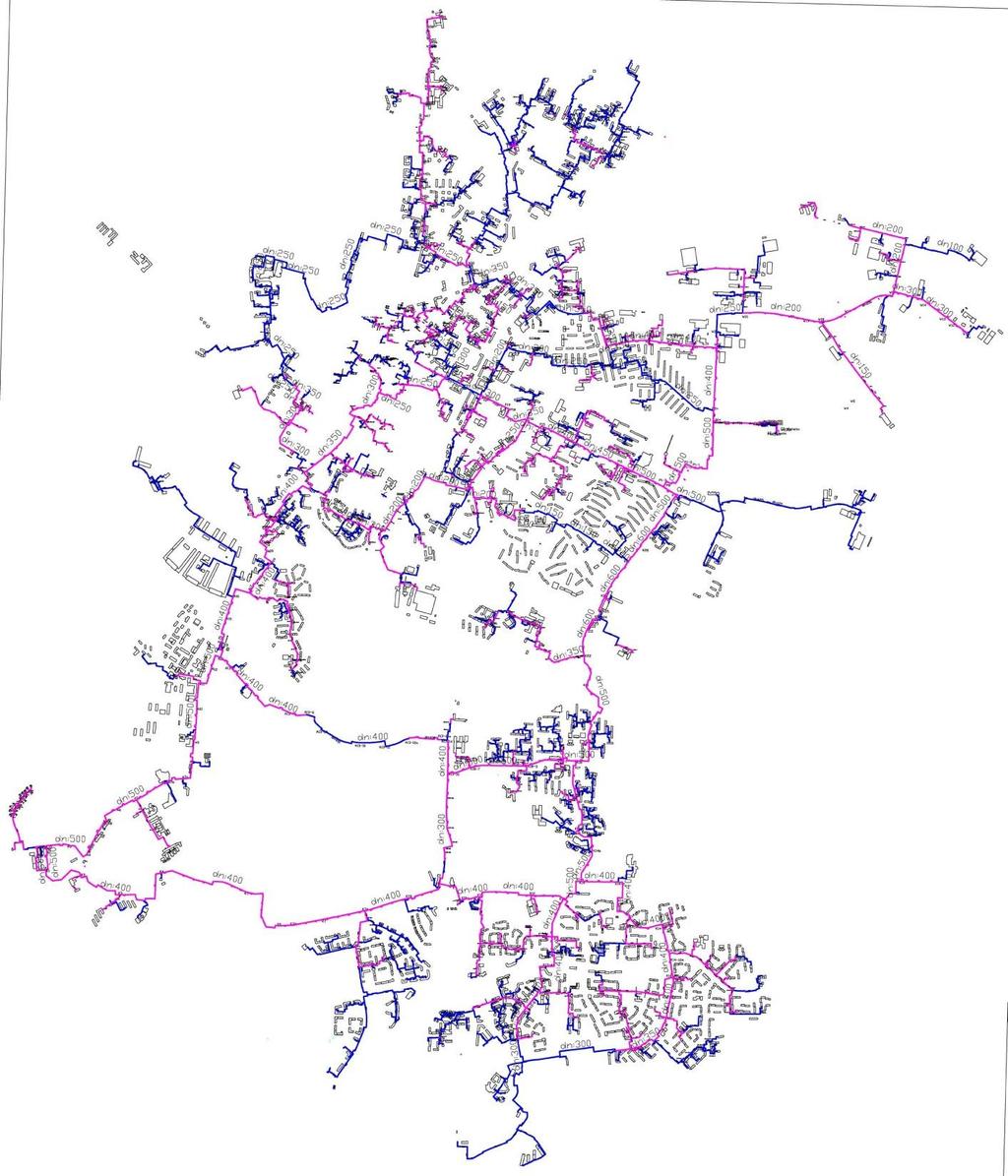

6 System Ciepłowniczy - charakterystyka MSC całkowita długość: ok. 150 km, sieci kanałowe: ok. 73,6 km sieci preizolowane: ok. 70,5 km Sieci nadziemne : ok. 4,4 km 6

7 System Ciepłowniczy - charakterystyka MSC Łączna objętość wody sieciowej (wielkość zładu) wynosi m 3. 7

8 Miejska Sieć Ciepłownicza położenie Sp M K 8

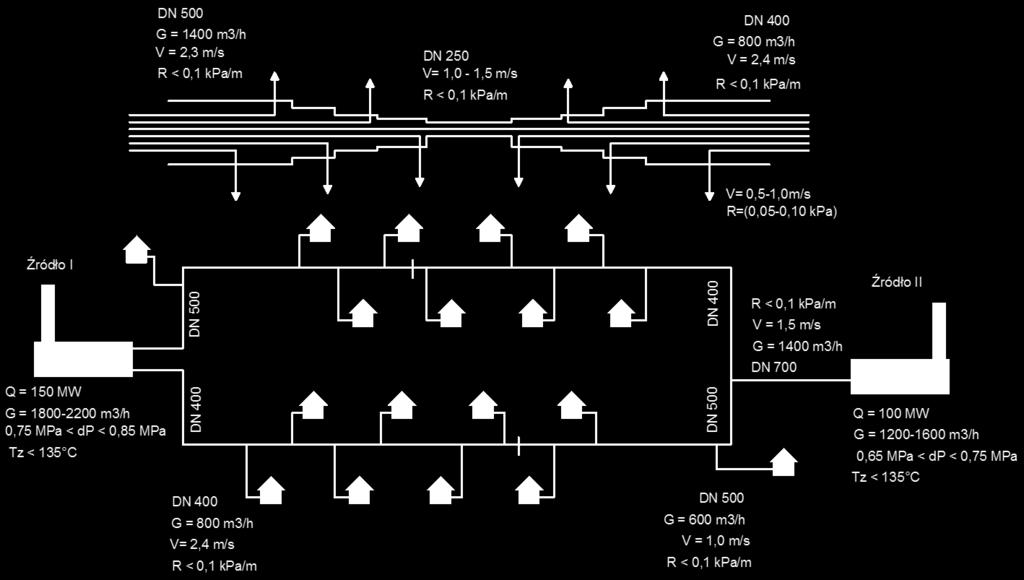

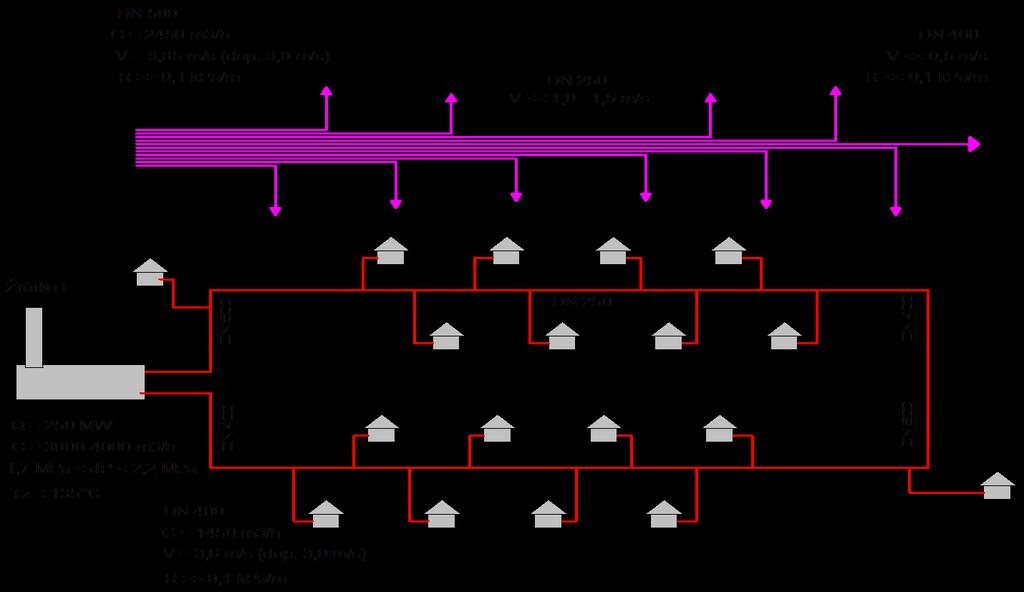

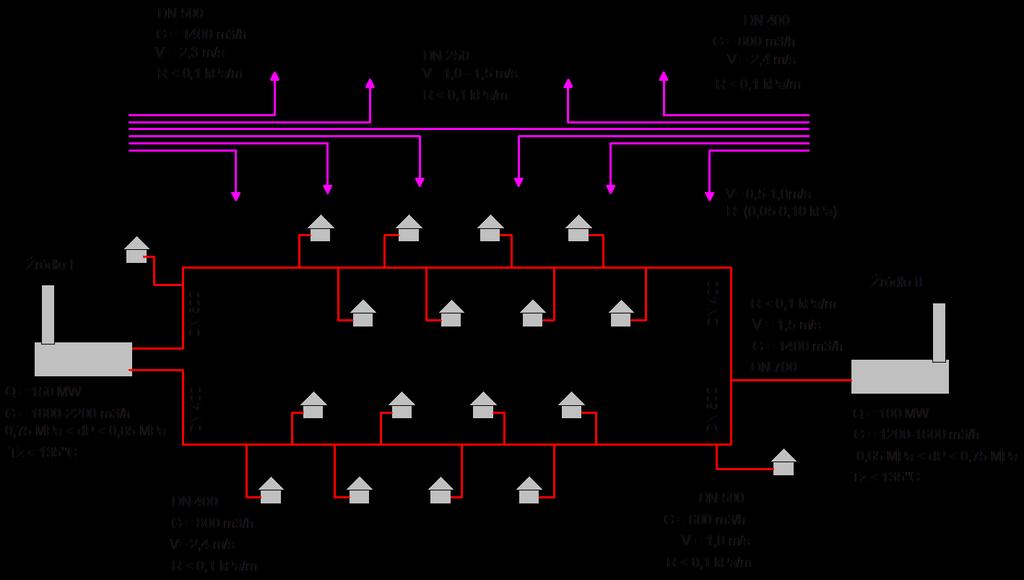

9 System Ciepłowniczy - charakterystyka dystrybucji ciepła Sp M 100MW K 150MW 9

10 System Ciepłowniczy - określenie mocy systemu

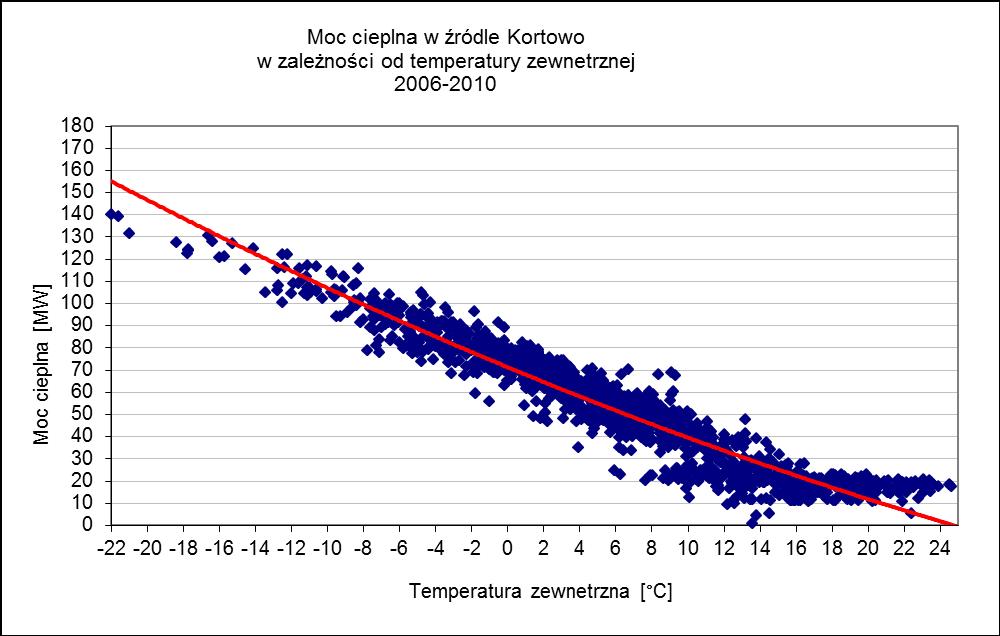

11 System Ciepłowniczy - określenie mocy systemu Q max = 140 MW Q min = 25 MW

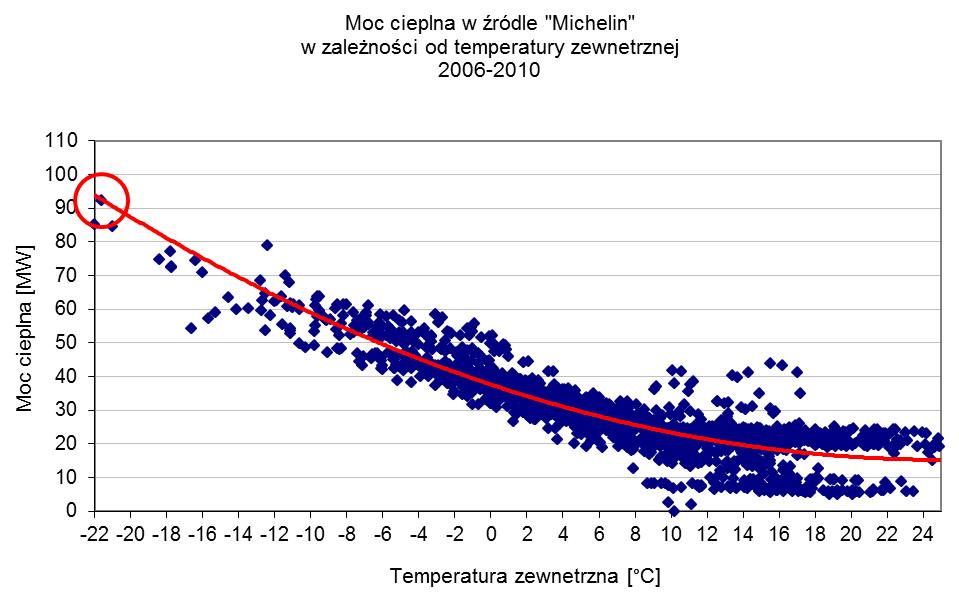

12 System Ciepłowniczy - określenie mocy systemu Q max = 95 MW Q min = 25MW 12

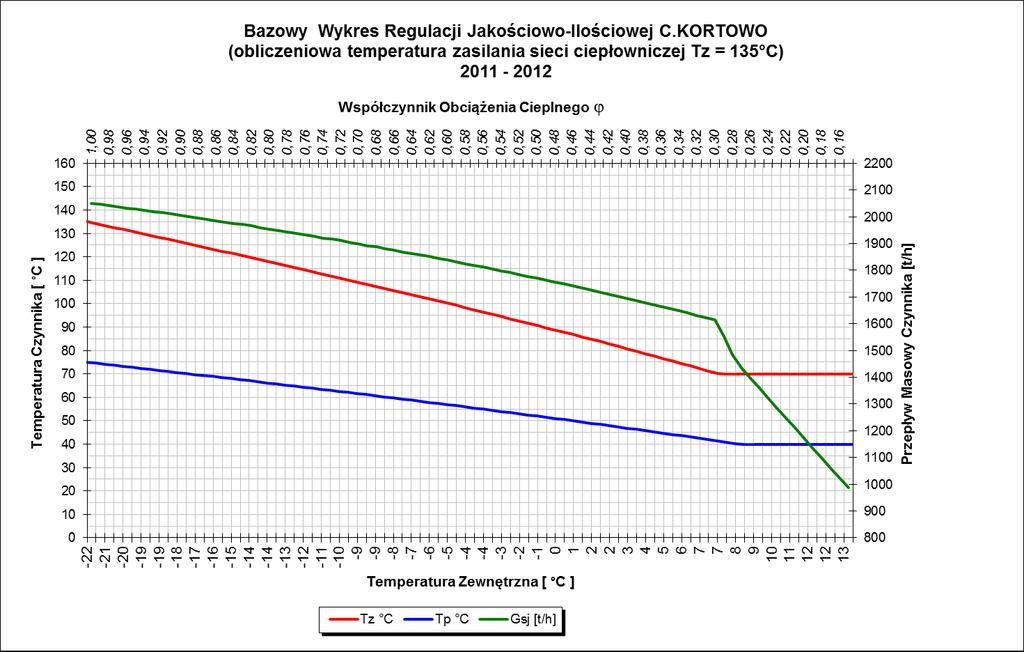

13 System Ciepłowniczy temperatura zasilania MSC 13

14 System Ciepłowniczy moc źródeł ciepła 14

15 System Ciepłowniczy - określenie mocy systemu

16 System Ciepłowniczy uporządkowany wykres zapotrzebowania Q szcz = 65 MW Q max = 235 MW Q = 30 MW SM PJEZIERZE Q max = 265 MW Q dłt = 145 MW Q min = 25 MW 16

17 Uzupełnienie mocy w systemie ciepłowniczym miasta Olsztyn Sp M K 17
