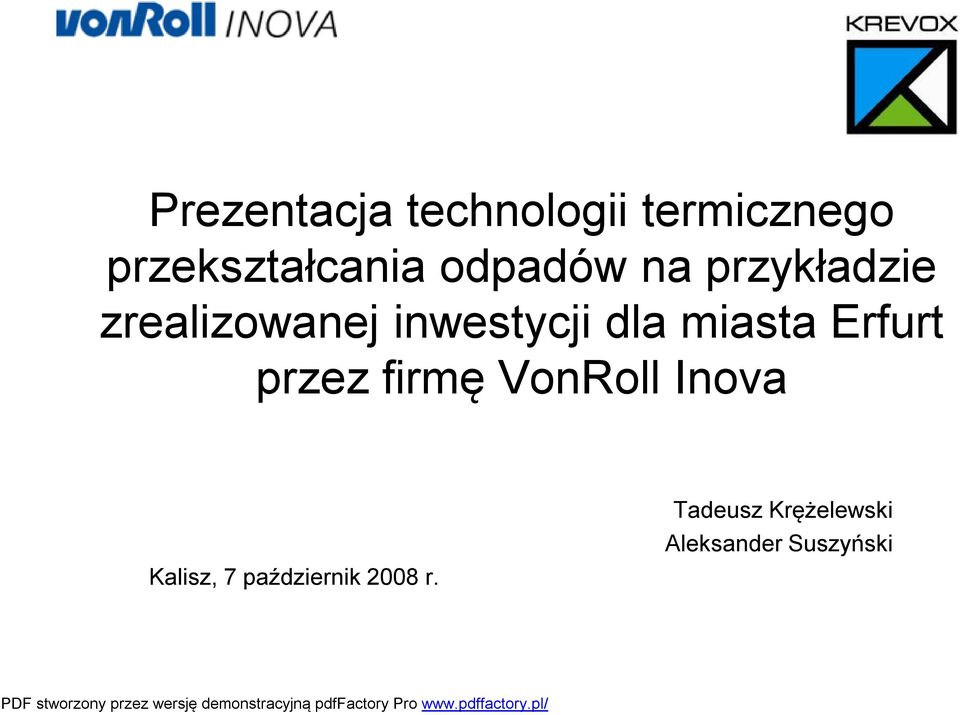

1 Prezentacja technologii termicznego przekształcania odpadów na przykładzie zrealizowanej inwestycji dla miasta Erfurt przez firmę VonRoll Inova Kalisz, 7 październik 2008 r. Tadeusz Krężelewski Aleksander Suszyński

miasta Erfurt przez firmę VonRoll Inova Kalisz, 7

2 Podstawowe dane: Wiodący w Europie i na Świecie dostawca technologii termicznego przekształcania odpadów i oczyszczania gazów spalinowych Firma powstała w 1933 roku Ponad 75 lat doświadczenia w realizacji i badaniach dotyczących gospodarki odpadami Obecnie zatrudnionych jest około 1300 pracowników Zrealizowanych ponad 390 instalacji Główne biuro koncernu w Grazu w Austrii, a firmy w Zurychu Od października 2003 roku firma należy do grupy AE&E, do tej samej grupy należą takie uznane firmy jak na przykład Lentjes

Obecnie zatrudnionych jest około 1300 pracowników Zrealizowanych ponad 390 instalacji Główne biuro koncernu w Grazu w Austrii, a

3 Firma VonRoll Inova oferuje cały zakres urządzeń i technologii, które wchodzą w szeroko rozumiane termiczne przekształcanie odpadów: Spalanie(piec rusztowy, fluidalny) Odzysk energii Oczyszczanie gazów spalinowych Przekształcanie żużli Jednocześnie firma oferuje cały zakres usług związanych z inwestycją: Zaprojektowanie i realizacja obiektu Uruchomienie instalacji Przekazanie działającej instalacji Inwestorowi lub podjęcie się jej eksploatacji

Przekształcanie żużli Jednocześnie firma oferuje cały zakres usług związanych z inwestycją: Zaprojektowanie i

4 Zrealizowane obiekty Ponad 390 realizacji na całym Świecie Wiele instalacji w trakcie realizacji Wybrane obiekty referencyjne w technologii rusztowej: Norymbergia, Niemcy Thun, Szwajcaria Liberec, Czechy Paryż, Francja Erfurt, Niemcy

referencyjne w technologii rusztowej: Norymbergia, Niemcy

5 Przykładowe obiekty w trakcie realizacji Kraj Nazwa Wydajność [Mg/h] Japonia Osaka HigashiyodoII 8, Korea Iksan 4, Norwegia Bergen (Line 2) 14, Hiszpania Mallorca 27, Wielka Brytania Tees Valley (Cleveland) 19, USA Olmsted 8, Luksemburg TABA Leudelange 20, Francja Cernay(Aspachle Haut) 10, Francja Noyelless/Lens 5, Wielka Brytania Newhaven 14, Planowanadata przekazania do eksploatacji

(Cleveland) 19,0 2009 USA Olmsted 8,0 2009 Luksemburg TABA Leudelange 20,0 2010 Francja Cernay(Aspachle Haut)

6 Von Roll Inova Referencje TAN Norymbergia, Niemcy Piec rusztowy zaprojektowany w nowoczesny sposób, oczyszczanie gazów spalinowych przyjazne dla środowiska naturalnego Centralna instalacja w pobliżu Norymbergii, specjalna architektura instalacji Von Roll Inova dostawca urządzeń technologicznych, lider konsorcjum Inwestor PODSTAWOWE DANE Uruchomienie 2001 Technologia Piec: Odzysk energii Oczyszczanie spalin Pozostałości TAN Thermische Abfallbehandlung Nürnberg GmbH Chłodzony wodą piec rusztowy kocioł, turbina E-Filtr, 2 mokre skrubery, filtry workowe, SCR Odzysk gipsu, HCl, oczyszczanie ścieków Dane techniczne Paliwo Odpady komunalne Ilość odpadów Mg/a (3 x 10,5 Mg/h) Wartość opałowa 12 MJ/kg Moc 3 x 35 MW Ilość pary 3 x 41 Mg/h Parametry pary 40 bar, 400 C 6

energii Oczyszczanie spalin Pozostałości TAN Thermische Abfallbehandlung Nürnberg GmbH Chłodzony wodą piec rusztowy kocioł, turbina E-Filtr, 2 mokre skrubery, filtry workowe, SCR Odzysk gipsu,

7 Von Roll Inova Referencje KVA Thun, Szwajcaria Waste disposal plant for inhabitants in 150 municipalities W pobliżu turystyczny kurort Thun z panoramą ośnieżonych gór Nowoczesny piec, oczyszczanie gazów spalinowych i przeróbka pozostałości Von Roll Inova główny wykonawca (bez budowlanki) Inwestor PODSTAWOWE DANE Rozruch 2004 Technologia Piec Odzysk energii Oczyszczanie spalin Pozostałości AG für Abfallverwertung, AVAG Piec rusztowy kocioł, turbina E-Filtr, mokry skruber, SCR Kwaśne przemywanie lotnych popiołów, oczyszczanie ścieków, Dane techniczne Paliwo Ilość odpadów Wartość opałowa Moc Odpady komunalne Mg/a 12,6 MJ/kg 46 MW Ilość pary 54,4 Mg/h Parametry pary 40 bar, 400 C 7

Roll Inova główny wykonawca (bez budowlanki) Inwestor PODSTAWOWE DANE Rozruch 2004 Technologia Piec Odzysk energii Oczyszczanie spalin Pozostałości AG für Abfallverwertung,

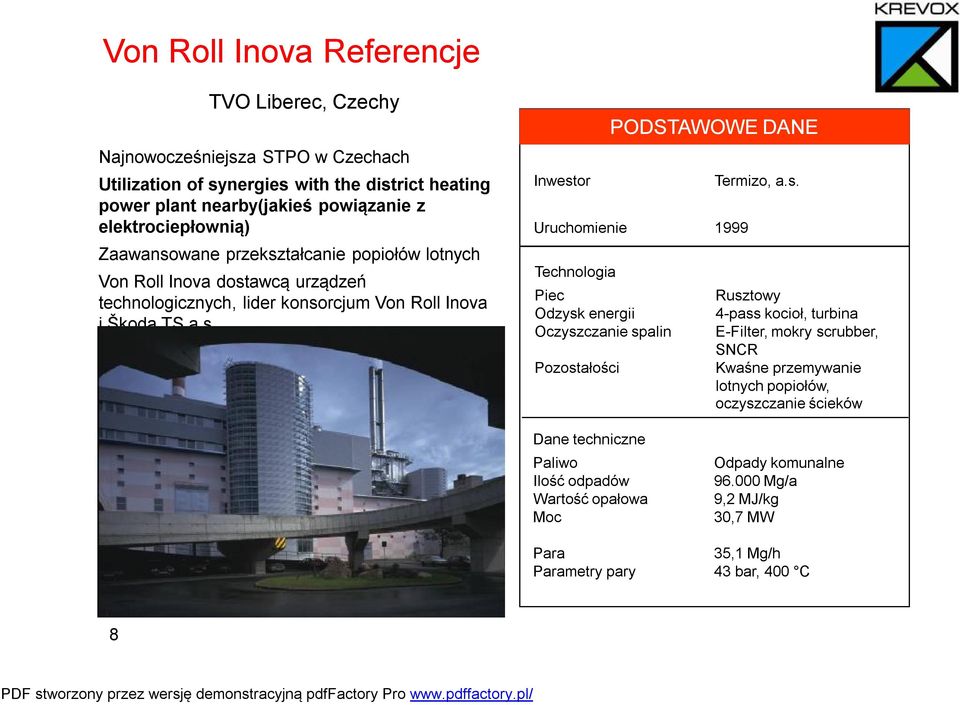

8 Von Roll Inova Referencje TVO Liberec, Czechy Najnowocześniejsza STPO w Czechach Utilization of synergies with the district heating power plant nearby(jakieś powiązanie z elektrociepłownią) Zaawansowane przekształcanie popiołów lotnych Von Roll Inova dostawcą urządzeń technologicznych, lider konsorcjum Von Roll Inova iškoda TS a.s. Inwestor PODSTAWOWE DANE Uruchomienie 1999 Technologia Piec Odzysk energii Oczyszczanie spalin Pozostałości Termizo, a.s. Rusztowy 4-passkocioł, turbina E-Filter, mokry scrubber, SNCR Kwaśne przemywanie lotnych popiołów, oczyszczanie ścieków Dane techniczne Paliwo Ilość odpadów Wartość opałowa Moc Odpady komunalne Mg/a 9,2 MJ/kg 30,7 MW Para 35,1 Mg/h Parametry pary 43 bar, 400 C 8

s. Rusztowy 4-passkocioł, turbina E-Filter, mokry scrubber, SNCR Kwaśne przemywanie lotnych popiołów, oczyszczanie ścieków Dane techniczne Paliwo Ilość odpadów Wartość opałowa Moc

9 Isséane ( Ta z Issy ) = Nowa elektrociepłownia i centrum sortowania odpadów dla miasta Issy les Moulineux, pod Paryżem

10 Inwestycja: -Projekt ogółem: 580 mln EUR -Część spalarni odpadów ok. 150 mln EUR Budowa: optymalne wkomponowanie do krajobrazu nadbrzeża Sekwany, niewidoczne kominy, w miarę niewielka otwarta komunikacja drogowa samochodów ciężarowych Spalarnia: -2 linie spalania odpadów, 2 x Mg/rok, palenisko rusztowe, suche oczyszczanie spalin -turbina 52 MW/ ciepło przesyłane do sieci miejskiej -Urządzenie do sortowania i recyrkulacji z 2 liniami do przetwarzania ogółem Mg/a

otwarta komunikacja drogowa samochodów ciężarowych Spalarnia: -2 linie spalania odpadów, 2 x 230.

12 Isséane Dostawa odpadów, Składowanie odpadów 1 Poziom, na którym realizowana jest dostawa 2 Zbiornik odpadów 3 Suwnica z odpadami 4 Stanowisko operatora suwnicy Spalanie na ruszcie i wytwarzanie pary 5 Lej załadowczy 6 Popychacz 7 Ruszt posuwowy do spalania 8 Kamera na podczerwień 9 Palnik rozruchowy i wspomagający 10 Dmuchawa palnika 11 Dmuchawa powietrza pierwotnego 12 Podgrzewacz powietrza pierwotnego 13 Podział pierwotnego powietrza 14 Dmuchawa wtórnego powietrza 15 Wtórna cyrkulacja wtryskiwanie 16 Dmuchawa recyrkulacyjna 17 Transport żużla 18 Przenośnik do usuwania żużla 19 Wytwornica pary 4- dymowa Instalacja oczyszczania spalin 20 Elektrofiltr 21 Silos z węglanem sodu 22 Kanał przepływowy 23 Filtr tkaninowy 24 Katalizator SCR 25 Ciąg ssący 26 Tłumik 27 Komin

Podgrzewacz powietrza pierwotnego 13 Podział pierwotnego powietrza 14 Dmuchawa wtórnego powietrza 15 Wtórna cyrkulacja wtryskiwanie 16 Dmuchawa recyrkulacyjna 17 Transport żużla 18 Przenośnik

13 Spalanie / wytwarzanie pary Ilość linii: 2 Wydajność odpadów na linię: 30,5 Mg/h Mechaniczna wartość graniczna: 35 Mg/h termiczne obciążenie znamionowe: 85 MW th Ruszt: system Von Roll, 4 tory, 5 stref, powierzchnia: 108 m 2 Powietrze do spalania z cyrkulacją spalin Wytwarzanie pary, kocioł: 4-ciągowy, poziomy Spalanie na ruszcie i wytwarzanie pary 5 Lej załadowczy 6 Przenośnik dozujący 7 Ruszt posuwowy do spalania 8 Kamera na podczerwień 9 Palnik rozruchowy i wspomagający 10 Dmuchawa palnika 11 Dmuchawa powietrza pierwotnego 12 Podgrzewacz p powietrza pierwotnego Produkcja pary na linię: 100 Mg/h Parametry pary: 400 C/50 bar Turbina (1 dla dwu linii): 52 MW

ruszcie i wytwarzanie pary 5 Lej załadowczy 6 Przenośnik dozujący 7 Ruszt posuwowy do spalania 8 Kamera na podczerwień 9 Palnik rozruchowy i wspomagający 10 Dmuchawa

14 Moc termiczna MW Normalne obciążenie Podgrzewanie powietrza Obszar przeciążony

15 Rodzaj zanieczyszczenia Dyrektywa UE & Francja Gwarancje z VonRoll Inova pył 10 5 mg/m 3 u HCl 10 8 mg/nm3 SO mg/nm3 HF 1 0,5 mg/nm3 rtęć 0,05 0,03 mg/nm3 Σ kadm i tal* 0,05 0,05 mg/nm3 NOx mg/nm3 dioksyny i furany* 0,1 0,05 ng/nm3 *powyżej czasu pobierania próbki

mg/nm3 rtęć 0,05 0,03 mg/nm3 Σ kadm i tal* 0,05 0,05 mg/nm3 NOx 200

16 STPO w mieście Erfurt RABA Erfurt-Ost Stacja przetwarzania i utylizacji odpadów(raba) Erfurt-Ost składa się z części mechaniczno biologicznej sortowni(mba) powiązanej z nowoczesną instalacją do odzysku energii z odpadów(enva). Obszar recepcji odpadów: Erfurt, Weimar, LK Weimarer Land Lokalizacja: dawny plac składowania węgla dla ciepłowni GuD-Kraftwerk Erfurt Wydajność: Mg/a Planowane przekazanie: Środek2006 (MBA) i koniec2006 (EnVa) Przekazanie do eksploatacji: (EnVa) 16

Obszar recepcji odpadów: Erfurt, Weimar, LK Weimarer Land Lokalizacja: dawny plac składowania węgla dla ciepłowni

17 STPO w mieście Erfurt Podstawowe dane instalacji termicznego przekształcania i odzysku energii(enva) Paliwo: Rozdrobnione odpady do mm Dostarczenie: głównie poprzez przenośnik taśmowy z sortowni(mba) Wartość opałowa, średnio: 12,1 MJ/kg Zakres wartości opałowych: 7,75 18 MJ/kg Wydajność: Mg/a, 7,74 Mg/h Moc termiczna: 26 MW Odzyskiwana energia elektryczna 5,9 MW Piec Piec rusztowy AR 8540, pięć stref z chłodzeniem wodą w pierwszych dwóch, długość rusztu 8,5 m i szerokość 4,0 m. 17

Zakres wartości opałowych: 7,75 18 MJ/kg Wydajność: 63.

18 Zależność mocy pieca w zależności od ilości przekształcanych odpadów i wartości opałowej Thermal Load [MW] Waste Throughput [Mg/h] 18

wartości opałowej 30 25 Thermal Load [MW]

19 Instalacja termicznego przekształcania odpadów w Erfurcie

20 Instalacja w mieście Erfurt STPO S 20

21 Schemat instalacji termicznego przekształcania odpadów w mieście Erfurt

22 Wnętrze pieca z ruchomym rusztem w technologii firmy VonRoll

23 Dziękujemy za uwagę Kalisz, 7 XI 2008 Tadeusz Krężelewski Aleksander Suszyński krevox@krevox.com
