1 sludge2energy energy Lokalna utylizacja osadów ściekowych do produkcji energii cieplnej i elektrycznej Dipl.-Ing. (FH) Rudolf Bogner, Hans Huber AG, Berching The Quality Company - Worldwide

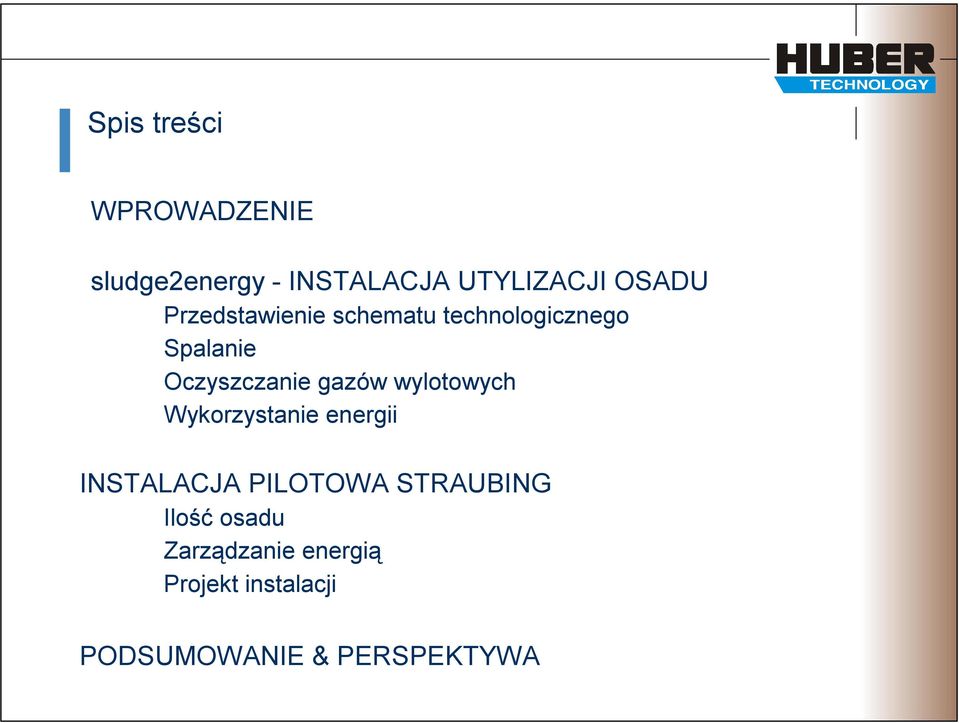

2 Spis treści WPROWADZENIE sludge2energy -INSTALACJA UTYLIZACJI OSADU Przedstawienie schematu technologicznego Spalanie Oczyszczanie gazów wylotowych Wykorzystanie energii INSTALACJA PILOTOWA STRAUBING Ilość osadu Zarządzanie energią Projekt instalacji PODSUMOWANIE & PERSPEKTYWA

3 HANS HUBER AG Zakres działalności Wyroby ze stali szlachetnej Osad Przemysł Mechaniczne oczyszczanie Filtracja & Odzysk Przydomowe oczyszczalnie ścieków Pełny serwis

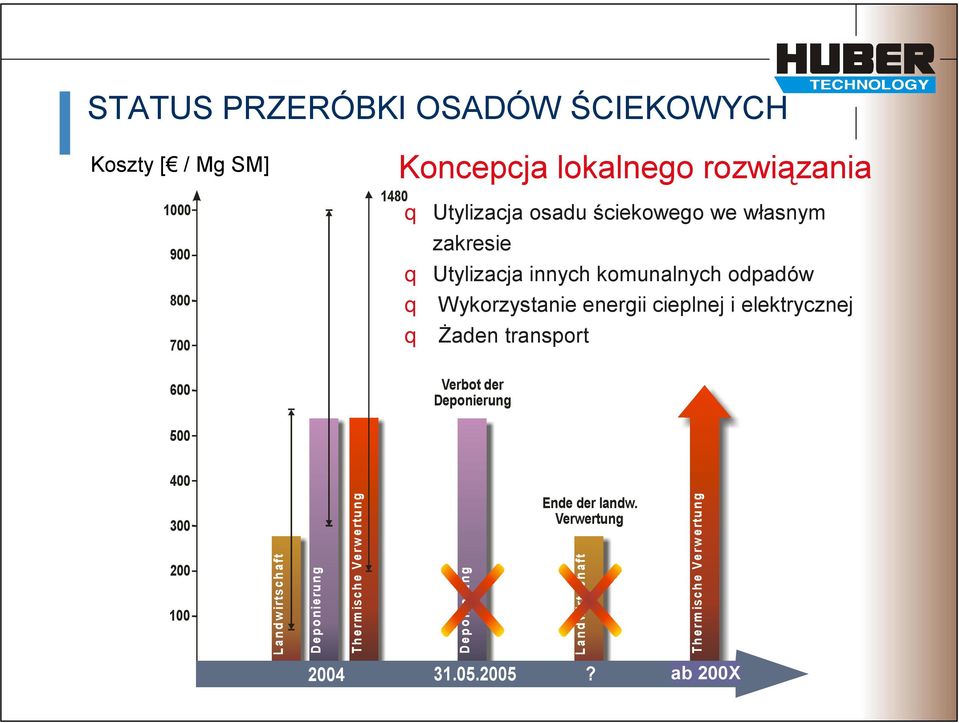

4 STATUS PRZERÓBKI OSADÓW ŚCIEKOWYCH Koszty [ / Mg SM] Koncepcja lokalnego rozwiązania q Utylizacja osadu ściekowego we własnym zakresie q Utylizacja innych komunalnych odpadów q q Wykorzystanie energii cieplnej i elektrycznej Żaden transport Verbot der Deponierung S tra u bin g L a n d w irts c h a ft D e p o n ie ru n g T h e r m is c h e V e r w e rtu n g D e p o nie ru n g Ende der landw. Verwertung L a n d w irts c h aft S tra u bin g T h e r m isc h e Ve r w e rtu n g ? ab X

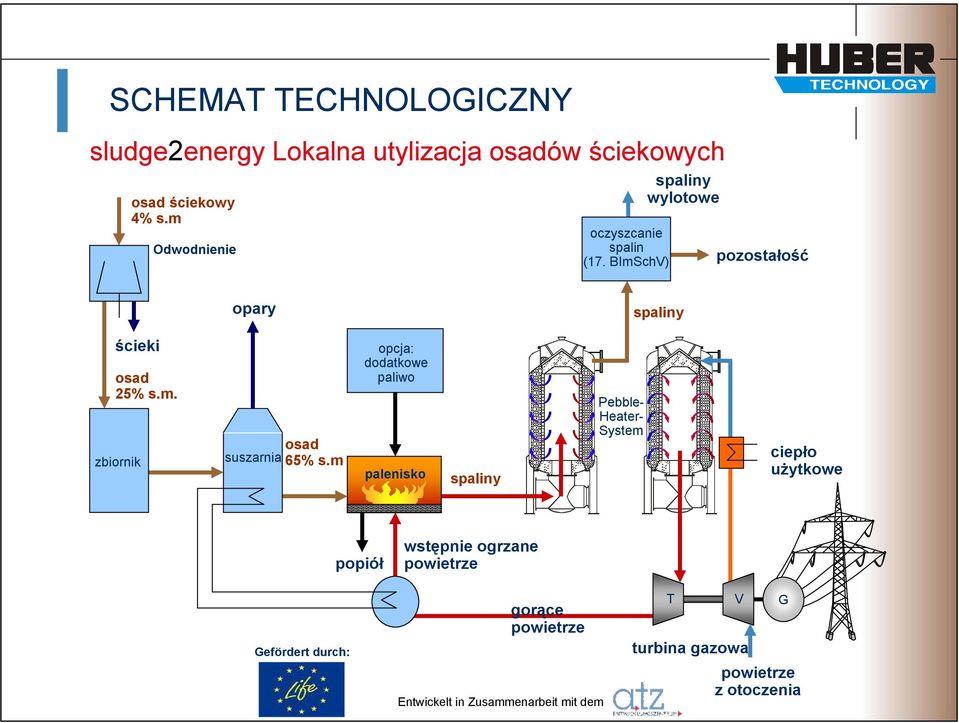

5 SCHEMAT TECHNOLOGICZNY sludge2energy Lokalna utylizacja osadów ściekowych osad ściekowy 4% s.m Odwodnienie oczyszcanie spalin (17. BImSchV) spaliny wylotowe pozostałość opary spaliny ścieki osad 25% s.m. zbiornik suszarnia osad 65% s.m opcja: dodatkowe paliwo palenisko spaliny Pebble- Heater- System ciepło użytkowe popiół wstępnie ogrzane powietrze Gefördert durch: gorące powietrze Entwickelt in Zusammenarbeit mit dem T V turbina gazowa G powietrze z otoczenia

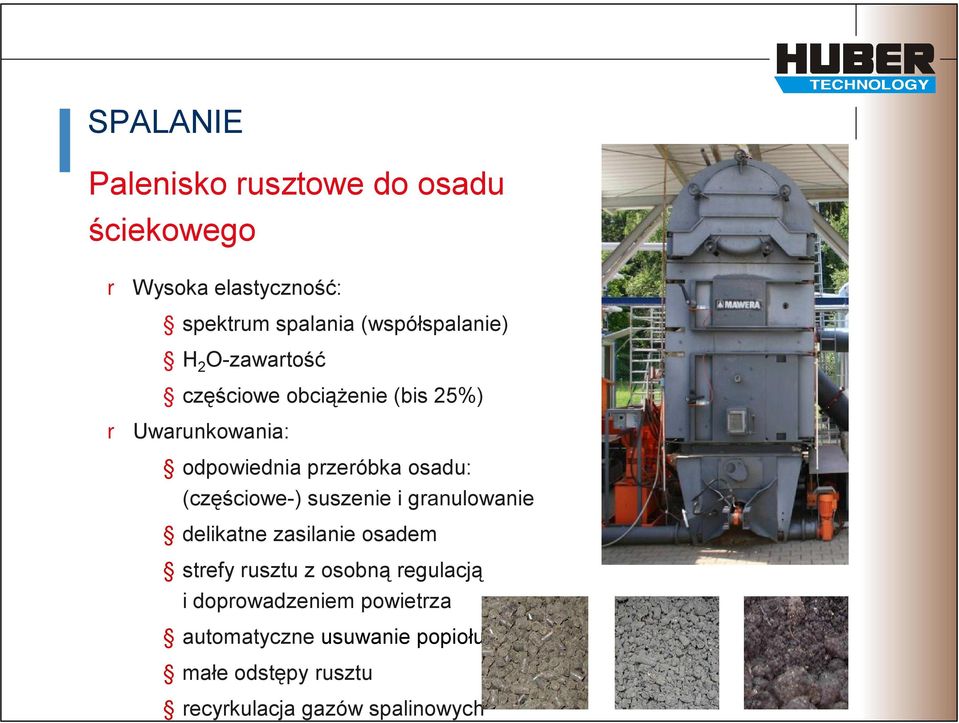

6 SPALANIE Palenisko rusztowe do osadu ściekowego r Wysoka elastyczność: spektrum spalania (współspalanie) H 2 O-zawartość częściowe obciążenie (bis 25%) r Uwarunkowania: odpowiednia przeróbka osadu: (częś ciowe-) suszenie i granulowanie delikatne zasilanie osadem strefy rusztu z osobną regulacją i doprowadzeniem powietrza automatyczne usuwanie popiołu małe odstępy rusztu recyrkulacja gazów spalinowych

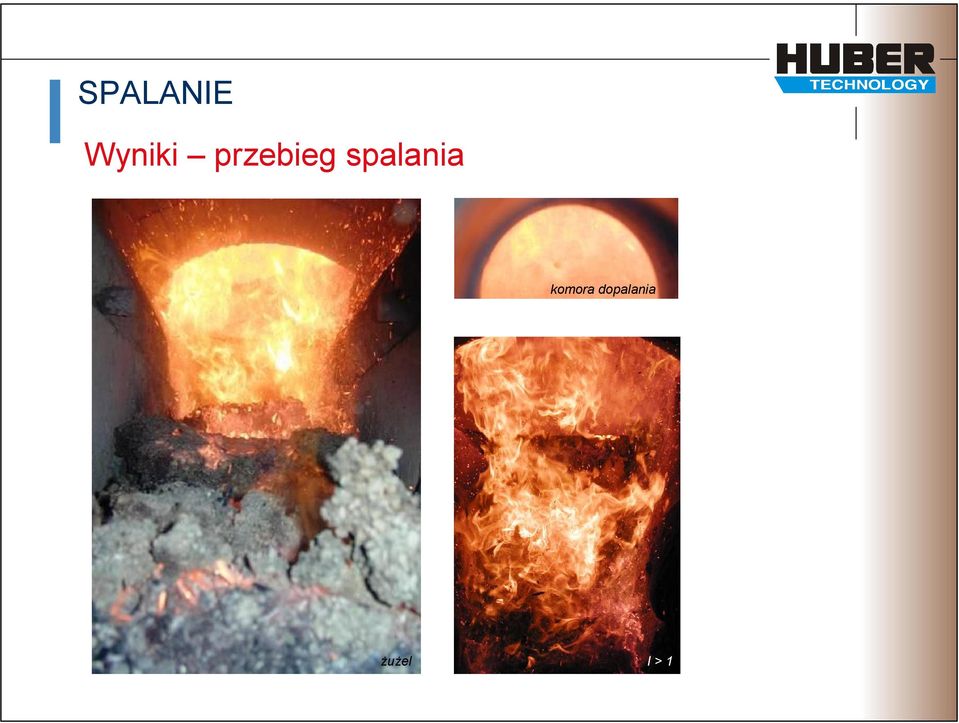

7 SPALANIE Wyniki przebieg spalania komora dopalania żużel l > 1

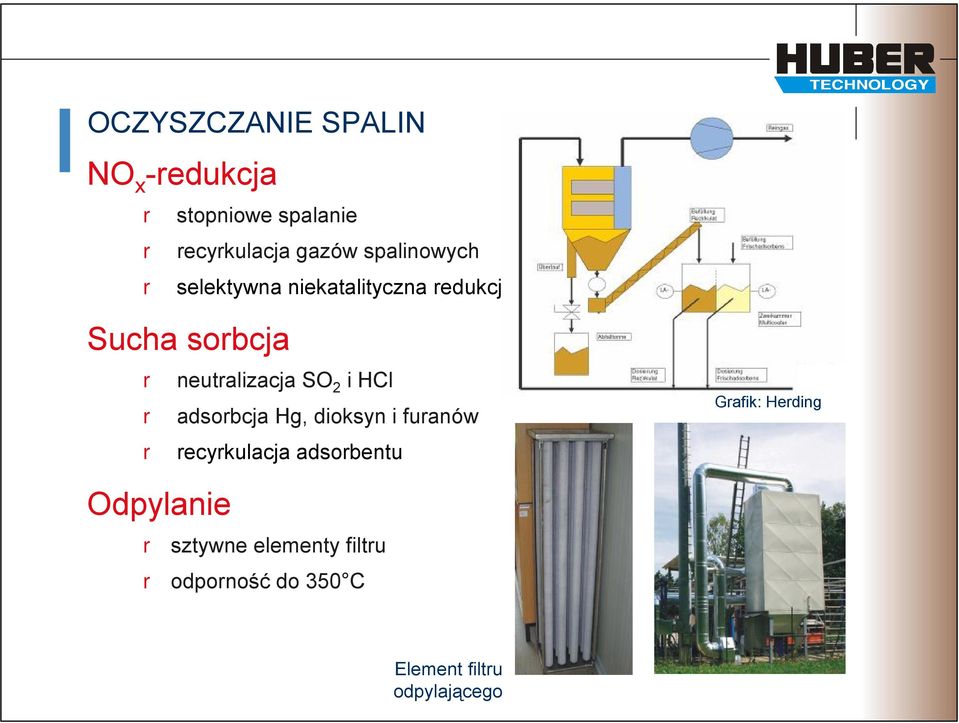

8 OCZYSZCZANIE SPALIN NO x -redukcja r stopniowe spalanie r recyrkulacja gazów spalinowych r selektywna niekatalityczna redukcja Sucha sorbcja r neutralizacja SO 2 i HCl r adsorbcja Hg, dioksyn i furanów r recyrkulacja adsorbentu Grafik: Herding Odpylanie r sztywne elementy filtru r odporność do 350 C Element filtru odpylającego

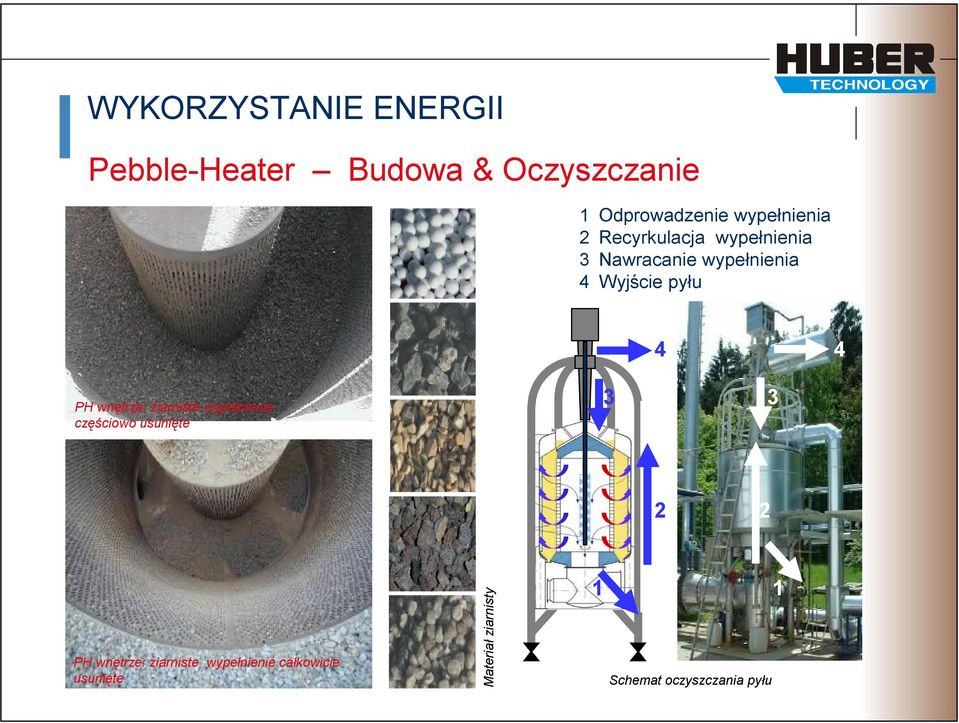

9 WYKORZYSTANIE ENERGII Pebble-Heater Budowa & Oczyszczanie 1 Odprowadzenie wypełnienia 2Recyrkulacja wypełnienia 3 Nawracanie wypełnienia 4 Wyjście pyłu 4 4 PH wnętrze: ziarniste wypełnienie częściowo usunięte PH wnętrze: ziarniste wypełnienie całkowicie usunięte Materiał ziarnisty 1 Schemat oczyszczania pyłu 1

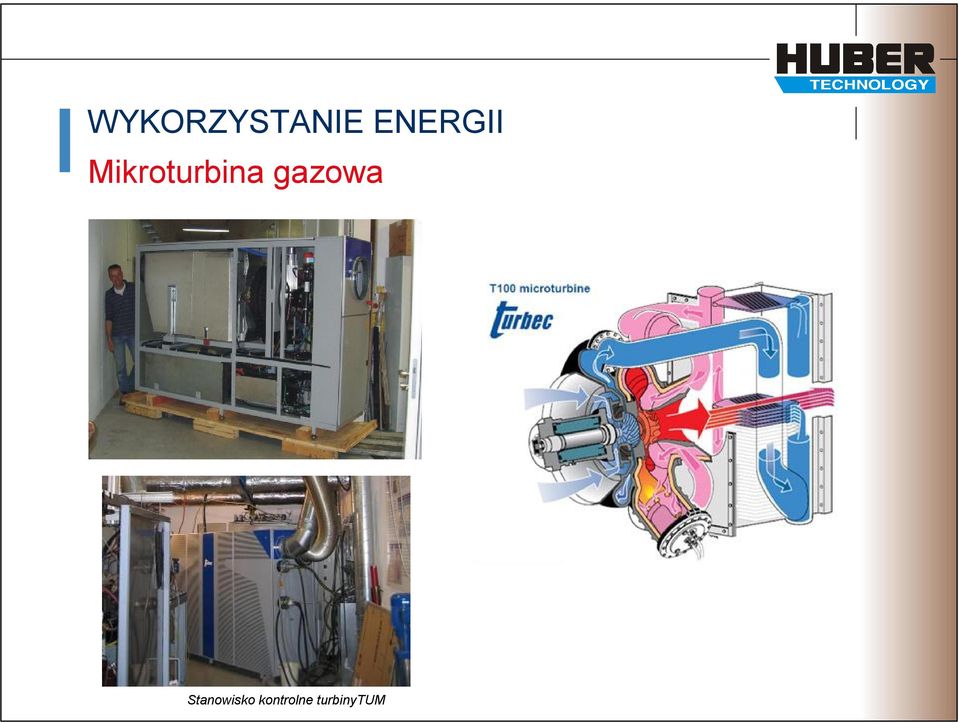

10 WYKORZYSTANIE ENERGII Mikroturbina gazowa 19 µm Stanowisko kontrolne turbinytum

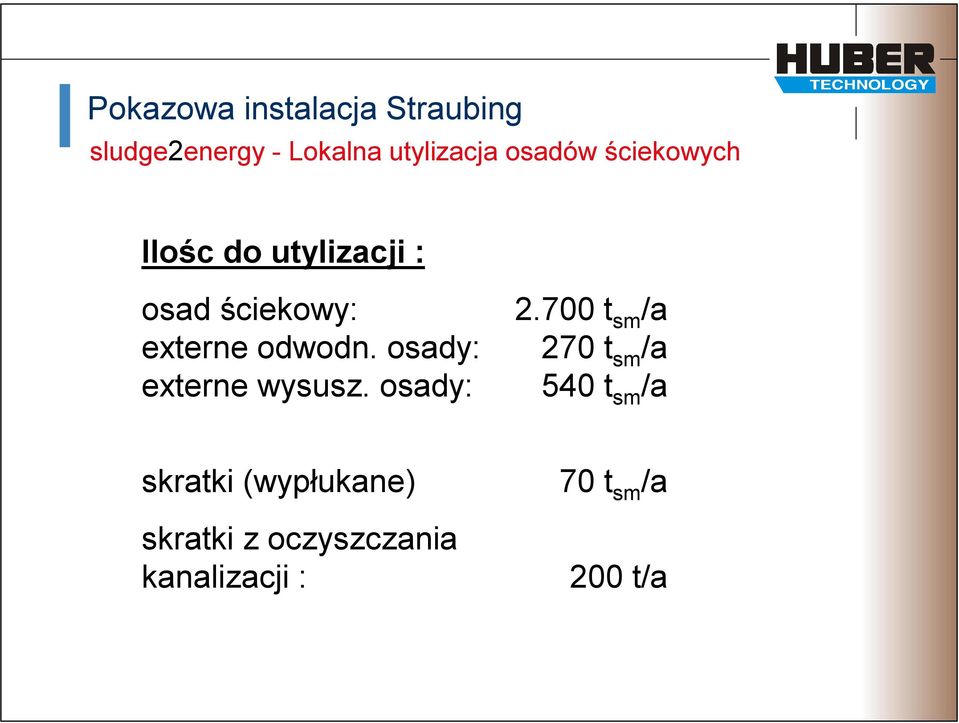

11 Pokazowa instalacja Straubing sludge2energy -Lokalna utylizacja osadów ś ciekowych Ilośc do utylizacji : osad ściekowy: t sm /a externe odwodn. osady: 270 t sm /a externe wysusz. osady: 540 t sm /a skratki (wypłukane) 70 t sm /a skratki z oczyszczania kanalizacji : 200 t/a

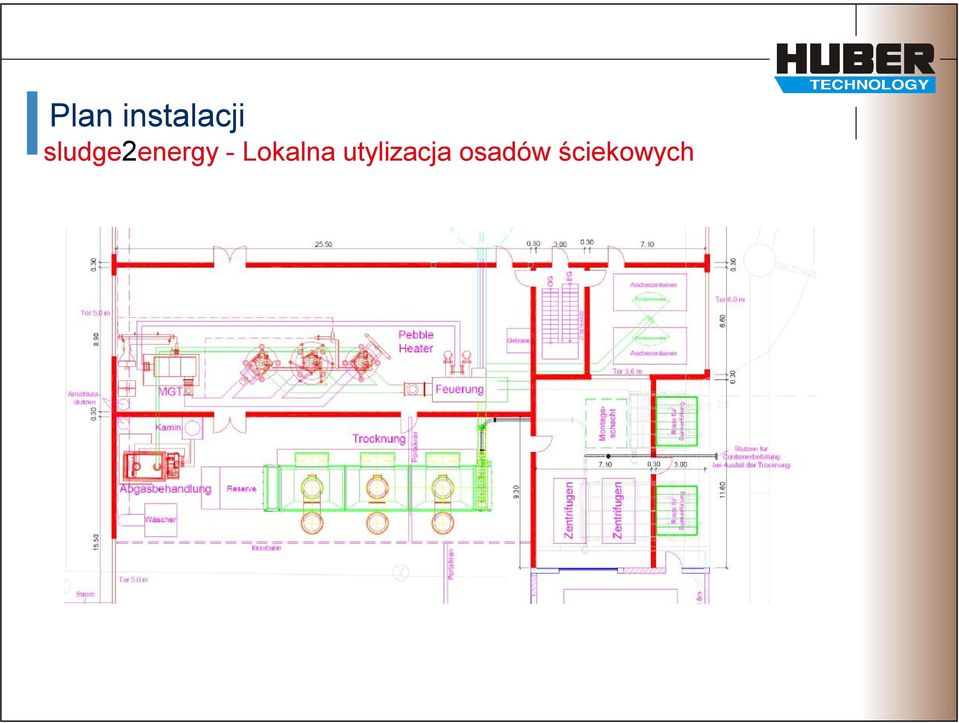

12 Plan instalacji sludge2energy -Lokalna utylizacja osadów ś ciekowych

13 Zarządzanie energią sludge2energy -Lokalna utylizacja osadów ś ciekowych

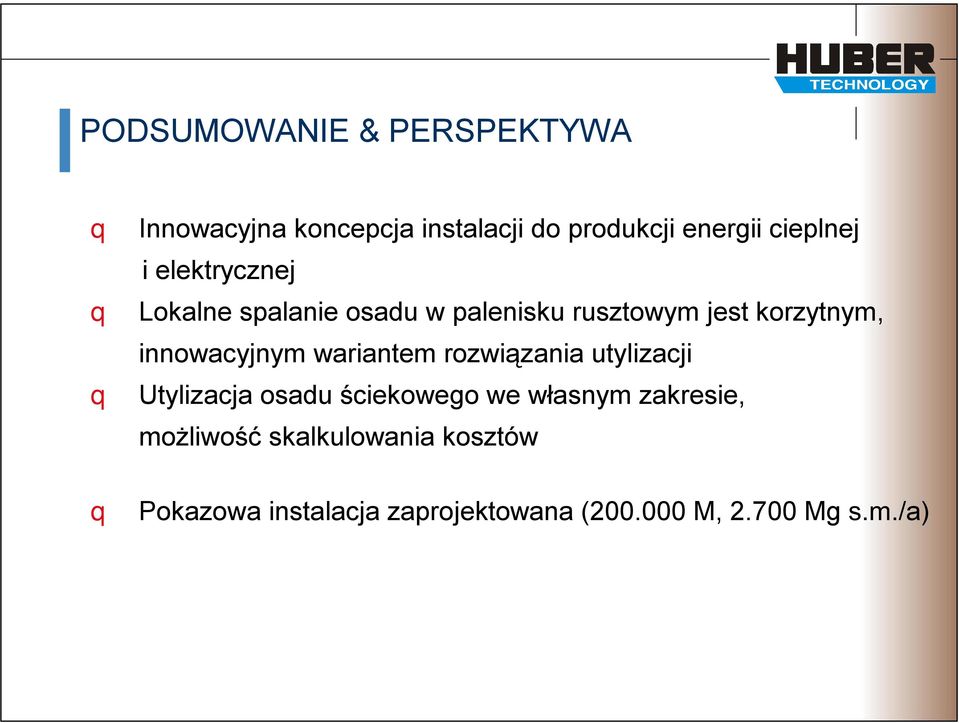

14 PODSUMOWANIE & PERSPEKTYWA q q q q Innowacyjna koncepcja instalacji do produkcji energii cieplnej i elektrycznej Lokalne spalanie osadu w palenisku rusztowym jest korzytnym, innowacyjnym wariantem rozwiązania utylizacji Utylizacja osadu ściekowego we własnym zakresie, możliwość skalkulowania kosztów Pokazowa instalacja zaprojektowana ( M, Mg s.m./a)

15 Seminarium Błędy konstrukcyjn-wykonawcze w projektowaniu i budowie oczyszczalni ścieków i ich konsekwencje w eksploatacji tych obiektów Serdecznie dziękuję za Państwa październik 2007, Gdańska Fundacja Wody Martin Faulstich, Mario Mocker, Peter Quicker ATZ Centrum Rozwoju, Sulzbach-Rosenberg/D Rudolf Bogner Hans Huber AG, Berching/D uwagę! The Quality Company - Worldwide
