1 XIX FORUM CIEPŁOWNIKÓW POLSKICH ELPAC NIEZAWODNE I EFEKTYWNE ODPYLACZE DLA CIEPŁOWNICTWA Jarosław Gietner Międzyzdroje, września 2015 POWER SERVICE

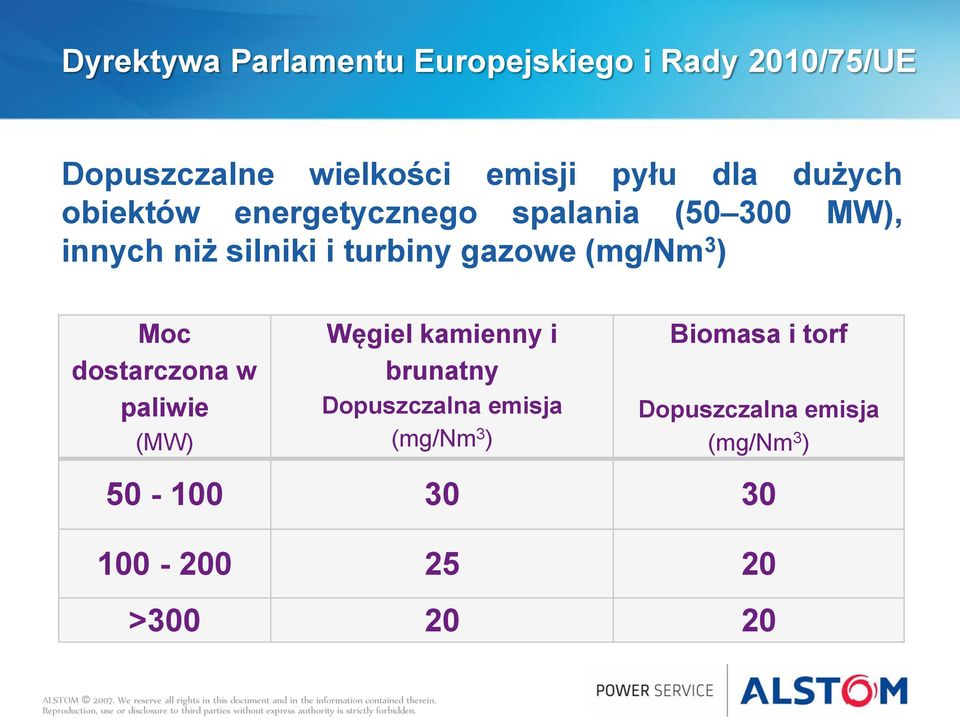

2 Dyrektywa Parlamentu Europejskiego i Rady 2010/75/UE Dopuszczalne wielkości emisji pyłu dla dużych obiektów energetycznego spalania ( MW), innych niż silniki i turbiny gazowe (mg/nm 3 ) Moc dostarczona w paliwie (MW) Węgiel kamienny i brunatny Dopuszczalna emisja (mg/nm 3 ) Biomasa i torf Dopuszczalna emisja (mg/nm 3 ) >

gazowe (mg/nm 3 ) Moc dostarczona w paliwie (MW) Węgiel kamienny i brunatny Dopuszczalna

3 Projekt Dyrektywy MCP Parlamentu Europejskiego i Rady Dopuszczalne wielkości emisji dla nowych średnich obiektów energetycznego spalania (1 50 MW), innych niż silniki i turbiny gazowe (mg/nm 3 ) Biomasa stała Dopuszczalna emisja (mg/nm 3 ) Inne paliwa stałe Dopuszczalna emisja (mg/nm 3 ) SO NOX Pyły 20* 20 *(25 mg/nm 3 dla obiektów o mocy cieplnej do 5 MW )

gazowe (mg/nm 3 ) Biomasa stała Dopuszczalna emisja (mg/nm 3 ) Inne paliwa stałe Dopuszczalna

4 Projekt Dyrektywy MCP Parlamentu Europejskiego i Rady Ilość średnich obiektów energetycznego spalania (1 MW-50 MW) w Polsce szacuje się na kilka tysięcy sztuk Które typy urządzeń oczyszczania spalin są najbardziej optymalne z punktu widzenia kosztów inwestycyjnych i operacyjnych? Jak obniżyć ryzyko wynikające z ulegania stereotypom przy podejmowaniu decyzji inwestycyjnej?

oczyszczania spalin są najbardziej optymalne z punktu widzenia kosztów inwestycyjnych i

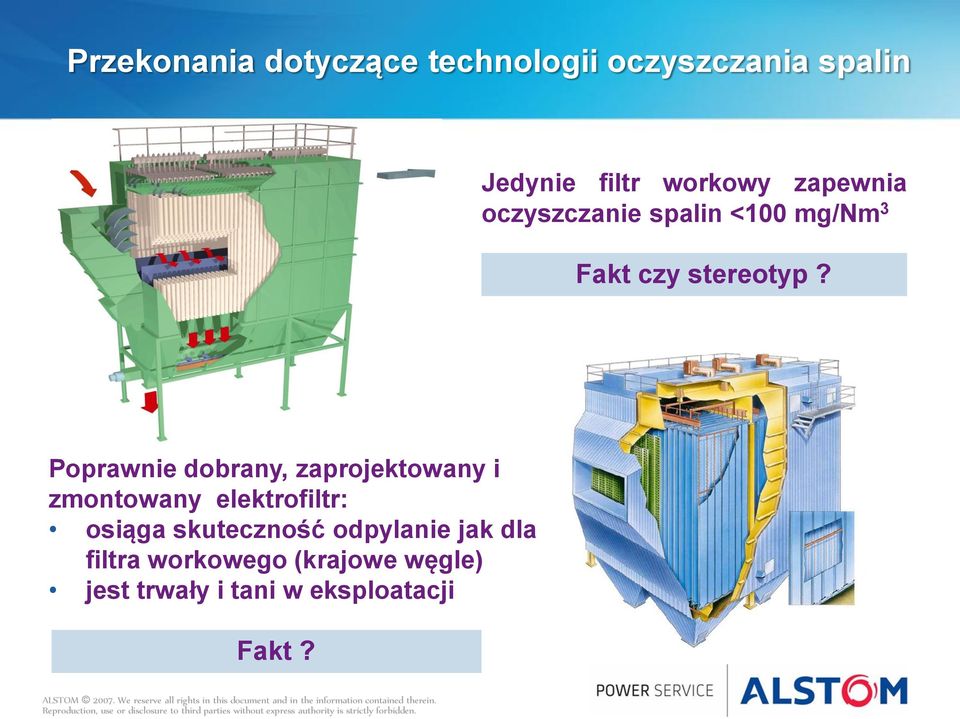

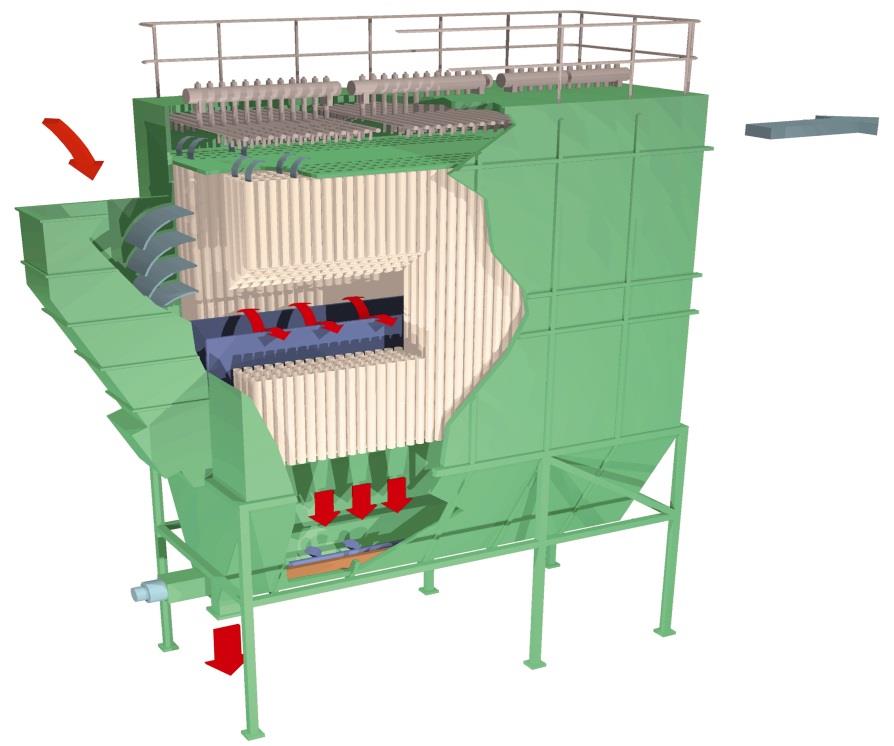

5 Przekonania dotyczące technologii oczyszczania spalin Jedynie filtr workowy zapewnia oczyszczanie spalin <100 mg/nm 3 Fakt czy stereotyp? Poprawnie dobrany, zaprojektowany i zmontowany elektrofiltr: osiąga skuteczność odpylanie jak dla filtra workowego (krajowe węgle) jest trwały i tani w eksploatacji Fakt?

Poprawnie dobrany, zaprojektowany i zmontowany elektrofiltr: osiąga

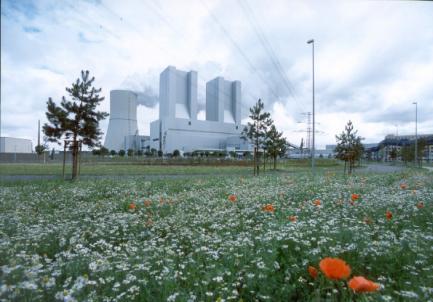

6 Oferta ALSTOM pełny zakres Energetyka termalna Sieci przesyłowe Źródła odnawialne Transport

7 Oferta ALSTOM systemy ochrony środowiska Cement Energetyka i ciepłownictwo Papiernie Olej & Gas Spalarnie Metale nieżelazne Metalurgia Pierwszy elektrofiltr dostarczony w 1942 r. Ponad elektrofiltrów dostarczonych globalnie Ponad filtrów workowych dostarczonych globalnie

Metalurgia Pierwszy elektrofiltr dostarczony w 1942 r. Ponad 6.

Oferta ALSTOM systemy ochrony środowiska Redukcja rtęci KNX Mer-Cure Filsorption Odazotowanie (DeNOx) SCR (Selective Catalytic Reduction) Niskoemisyjne palniki

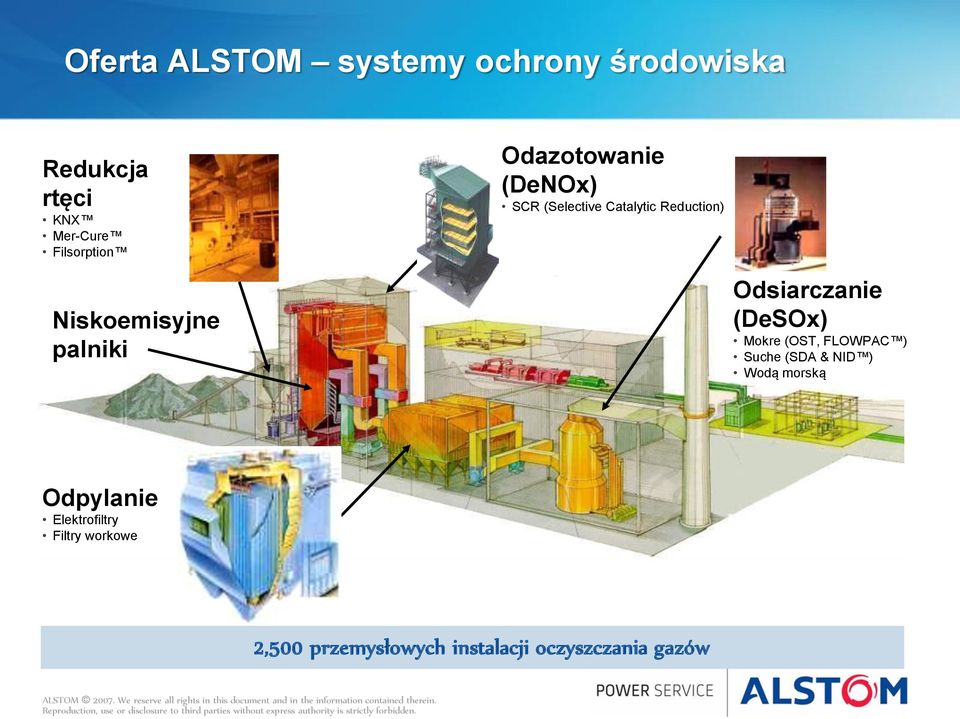

8 Oferta ALSTOM systemy ochrony środowiska Redukcja rtęci KNX Mer-Cure Filsorption Odazotowanie (DeNOx) SCR (Selective Catalytic Reduction) Niskoemisyjne palniki Odsiarczanie (DeSOx) Mokre (OST, FLOWPAC ) Suche (SDA & NID ) Wodą morską Odpylanie Elektrofiltry Filtry workowe 2,500 przemysłowych instalacji oczyszczania gazów

Odsiarczanie (DeSOx) Mokre (OST, FLOWPAC ) Suche (SDA & NID ) Wodą morską

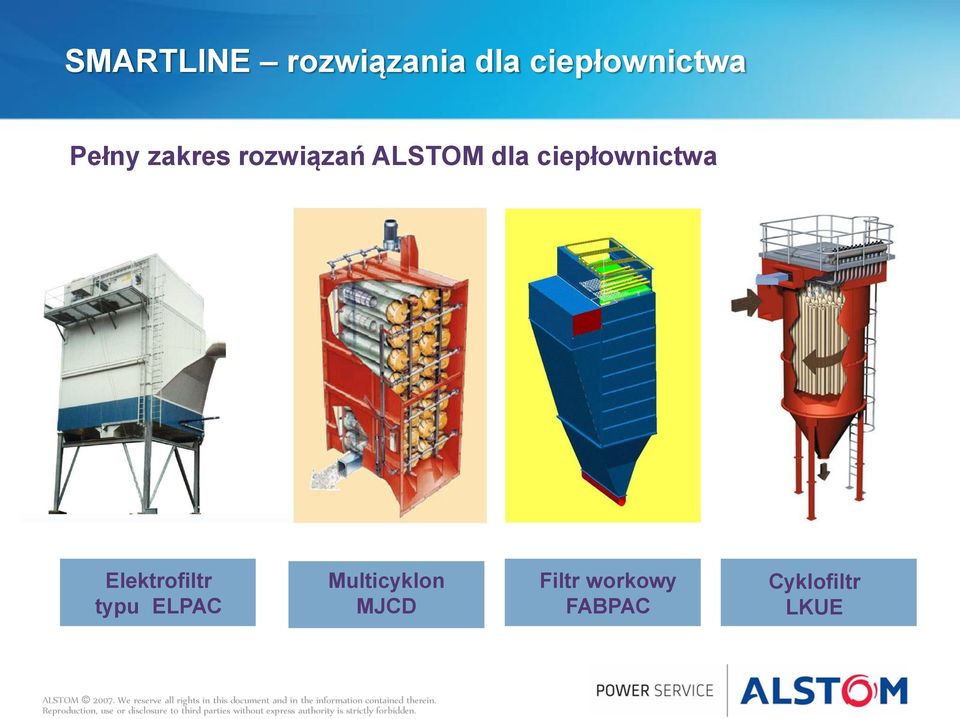

9 SMARTLINE rozwiązania dla ciepłownictwa Pełny zakres rozwiązań ALSTOM dla ciepłownictwa Elektrofiltr typu ELPAC Multicyklon MJCD Filtr workowy FABPAC Cyklofiltr LKUE

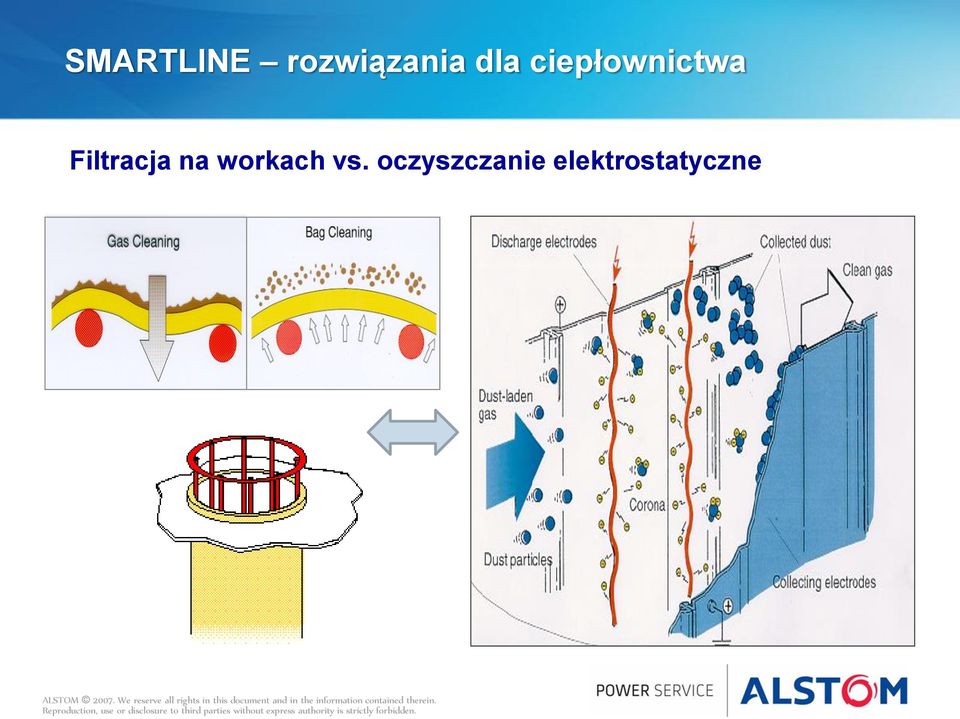

10 SMARTLINE rozwiązania dla ciepłownictwa Filtracja na workach vs. oczyszczanie elektrostatyczne

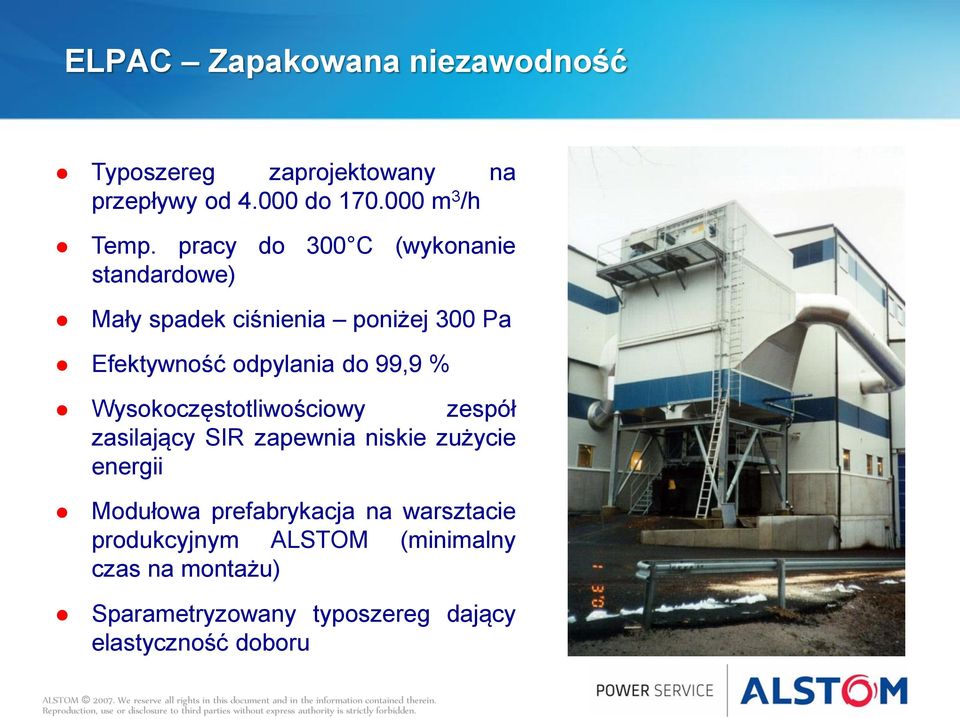

11 ELPAC Zapakowana niezawodność Typoszereg zaprojektowany na przepływy od do m 3 /h Temp. pracy do 300 C (wykonanie standardowe) Mały spadek ciśnienia poniżej 300 Pa Efektywność odpylania do 99,9 % Wysokoczęstotliwościowy zespół zasilający SIR zapewnia niskie zużycie energii Modułowa prefabrykacja na warsztacie produkcyjnym ALSTOM (minimalny czas na montażu) Sparametryzowany typoszereg dający elastyczność doboru

% Wysokoczęstotliwościowy zespół zasilający SIR zapewnia niskie zużycie energii Modułowa prefabrykacja na

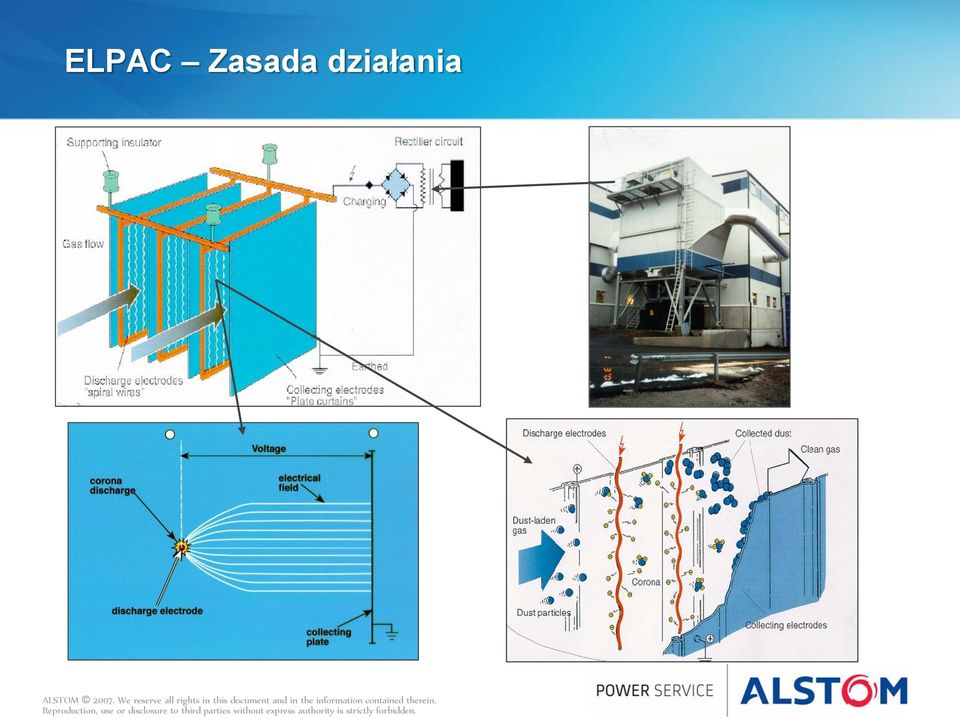

12 ELPAC Zasada działania

13 ELPAC Modułowa konstrukcja

popiołu pod ELPAC iem Ciągły odbiór gorącego popioły redukcja ryzyka

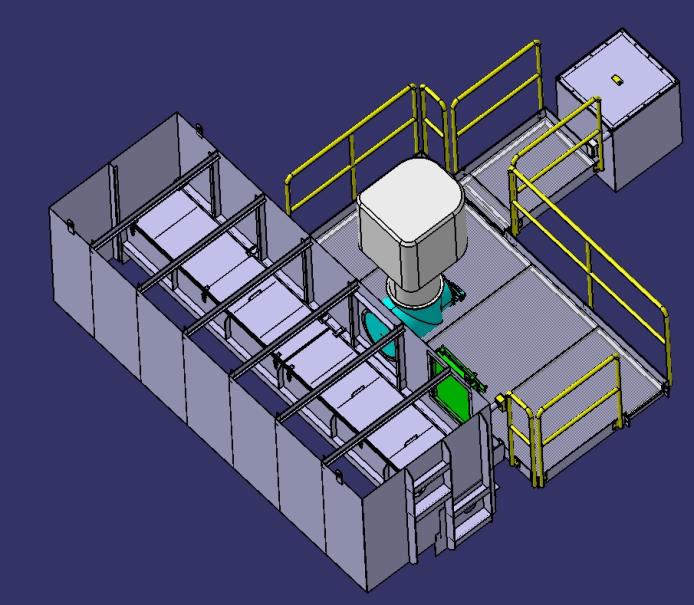

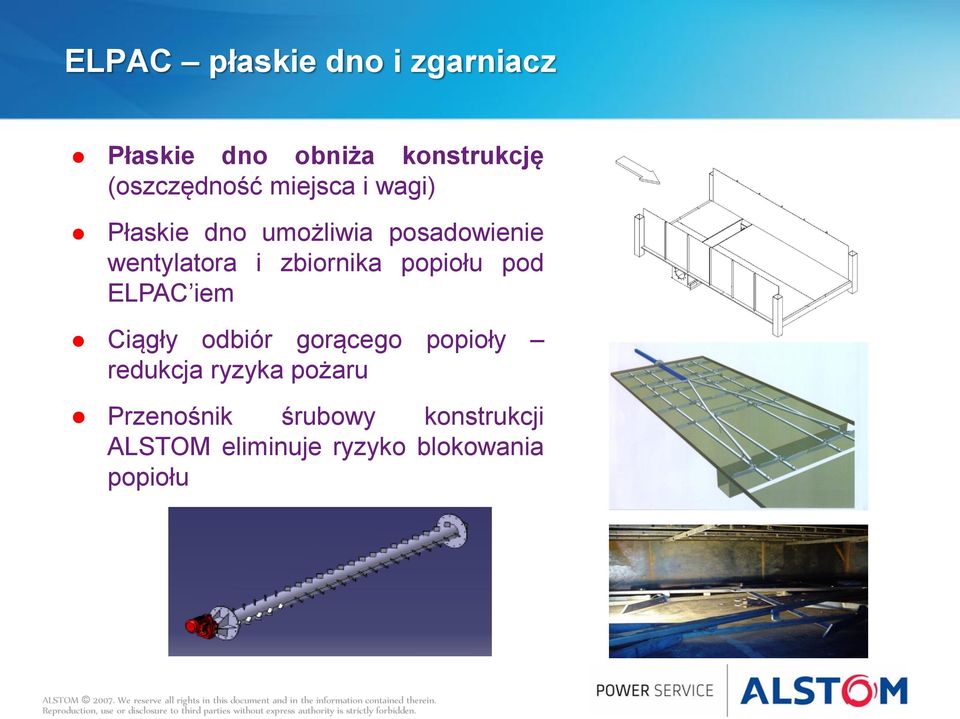

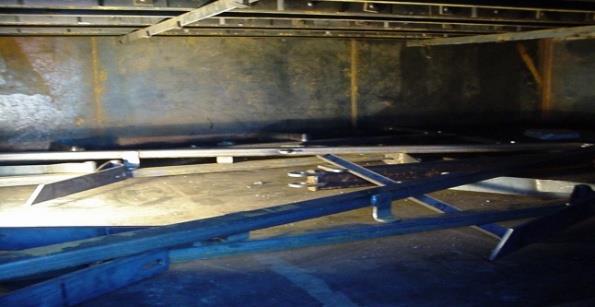

14 ELPAC płaskie dno i zgarniacz Płaskie dno obniża konstrukcję (oszczędność miejsca i wagi) Płaskie dno umożliwia posadowienie wentylatora i zbiornika popiołu pod ELPAC iem Ciągły odbiór gorącego popioły redukcja ryzyka pożaru Przenośnik śrubowy konstrukcji ALSTOM eliminuje ryzyko blokowania popiołu

ELPAC konstrukcja dachu Łatwy dostęp do izolatorów zawieszeniowych elektrod emisyjnych Wolny od zanieczyszczeń gaz wygrzewający izolatory Izolatory i elementy systemu

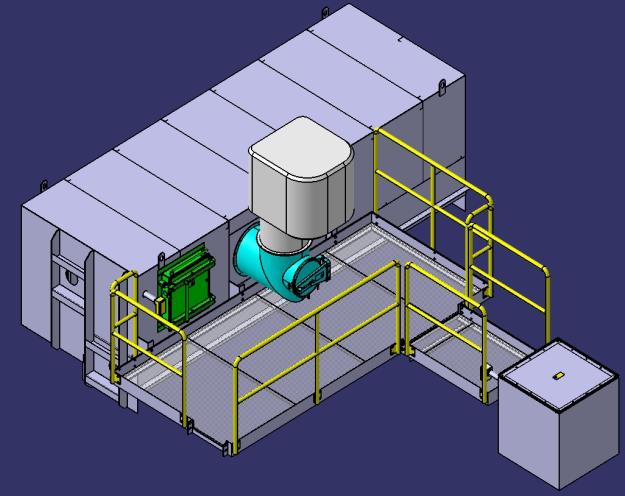

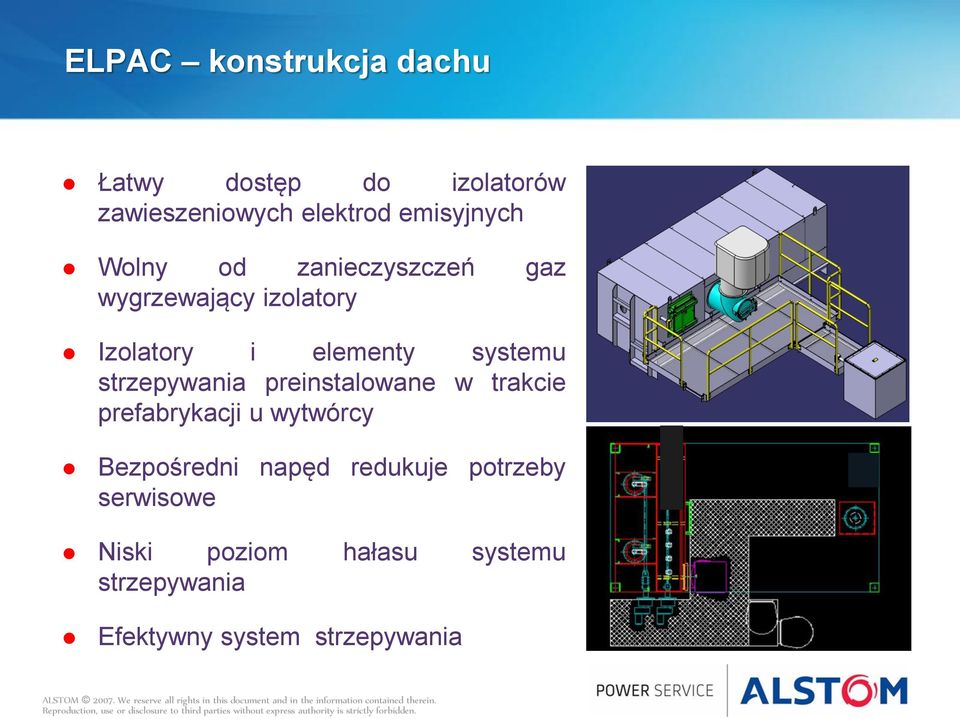

15 ELPAC konstrukcja dachu Łatwy dostęp do izolatorów zawieszeniowych elektrod emisyjnych Wolny od zanieczyszczeń gaz wygrzewający izolatory Izolatory i elementy systemu strzepywania preinstalowane w trakcie prefabrykacji u wytwórcy Bezpośredni napęd redukuje potrzeby serwisowe Niski poziom hałasu systemu strzepywania Efektywny system strzepywania

strzepywania preinstalowane w trakcie prefabrykacji u wytwórcy Bezpośredni napęd

Doskonałość detali Elementy wewnętrzne Solidna konstrukcja nawet dla wysokich temperatur: Specialna konstrukcja spiralnych elektrod emisyjnych Alstom zwiększa skuteczność

16 Doskonałość detali Elementy wewnętrzne Solidna konstrukcja nawet dla wysokich temperatur: Specialna konstrukcja spiralnych elektrod emisyjnych Alstom zwiększa skuteczność odpylania i eliminuje ryzyko pękania elektrod Elektrody zbiorcze mocowane za pomocą systemu TC-bolt Zabudowane wewnętrzne drabiny (łatwa obsługa serwisowa i okresowa inspekcja inspekcja)

odpylania i eliminuje ryzyko pękania elektrod Elektrody zbiorcze mocowane za pomocą

wykonane ze specjalnej stali C45, mocowane systemem śrub TC-bolt zapewniający właściwy moment

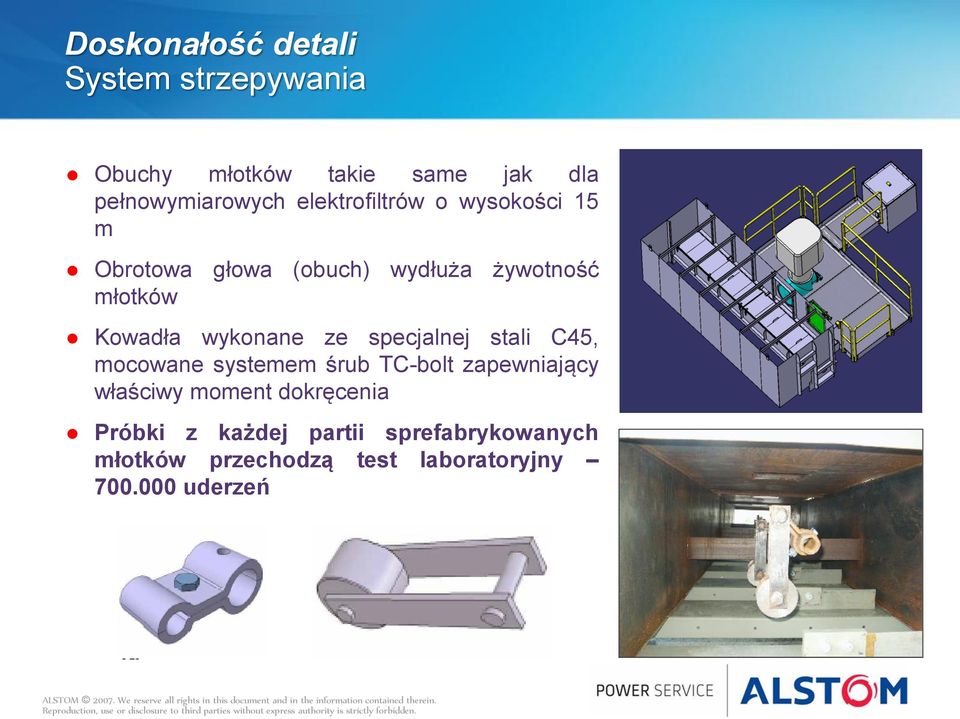

17 Doskonałość detali System strzepywania Obuchy młotków takie same jak dla pełnowymiarowych elektrofiltrów o wysokości 15 m Obrotowa głowa (obuch) wydłuża żywotność młotków Kowadła wykonane ze specjalnej stali C45, mocowane systemem śrub TC-bolt zapewniający właściwy moment dokręcenia Próbki z każdej partii sprefabrykowanych młotków przechodzą test laboratoryjny uderzeń

18 Doskonałość detali Elektrody zbiorcze Materiał zimnowalcowany zapewnia idealnie gładką powierzchnię elektrod Ciągła produkcja bezpośrednio z taśmy stalowej zapewnia najwyższą jakość Konstrukcja elektrod taka sama jak dla pełnowymiarowych elektrofiltrów

produkcja bezpośrednio z taśmy stalowej zapewnia najwyższą

19 Doskonałość detali Izolatory Najwyższa jakość materiałów System wygrzewania zapobiega uszkodzeniom izolatorów Stożkowy kształt uszkodzeń obniża ryzyko

20 Doskonałość detali Napęd systemu strzepywania Przekładnia bezsprzęgłowa (minimalizacja czynności serwisowych)

Wysokowydajny system zasilania Wysoko częstotliwościowy zasilacz SIR SIR pozwala uzyskiwać wyższe efektywne wartości napięcia w porównaniu do

21 Wysokowydajny system zasilania Wysoko częstotliwościowy zasilacz SIR SIR pozwala uzyskiwać wyższe efektywne wartości napięcia w porównaniu do konwencjonalnego transformatorowego zespołu zasilającego przy tej samej podziałce międzyelektrodowej, podwyższając skuteczność odpylania i obniżając zużycie energii

22 Wysokowydajny system sterowania Sterowanie systemem EPIC III EPIC III posiada sześć indywidualnych timerów obsługujących napędy strzepywaczy - możliwość zaawansowanej optymalizacji sekwencji strzepywania Opatentowane oprogramowanie EPOQ (Electrostatic Precipitator Optimizing Charge) analizuje i dobiera optymalne parametry prądowonapięciowe dla każdego zespołu zasilającego celem zapewnienia najniższej emisji, szczególnie w warunkach wysoko rezystywnego pyłu. Program OpOpt wykorzystuje na bieżąco dane z pyłomierza celem optymalizacji (redukcji) zużycia energii dla predefiniowanej emisji na wylocie elektrofiltru Komunikacja z operatorem w języku polskim

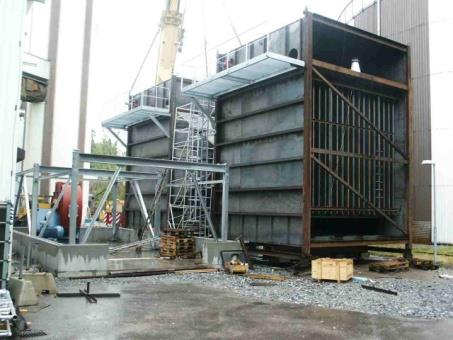

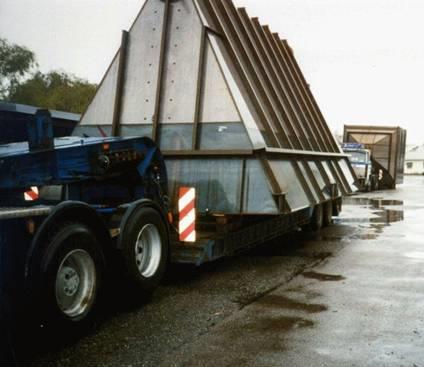

23 ELPAC montaż Prefabrykowane moduły zapewniają szybką dostawę i montaż u Klienta

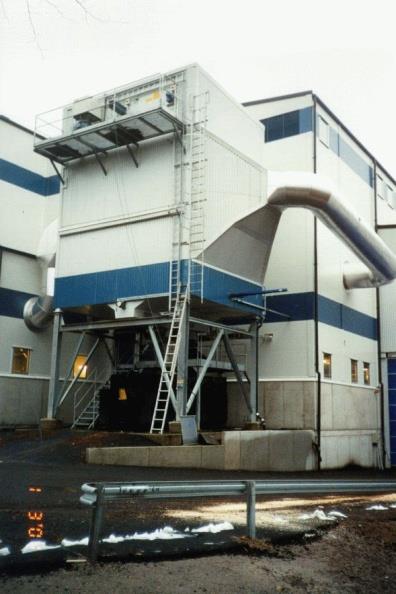

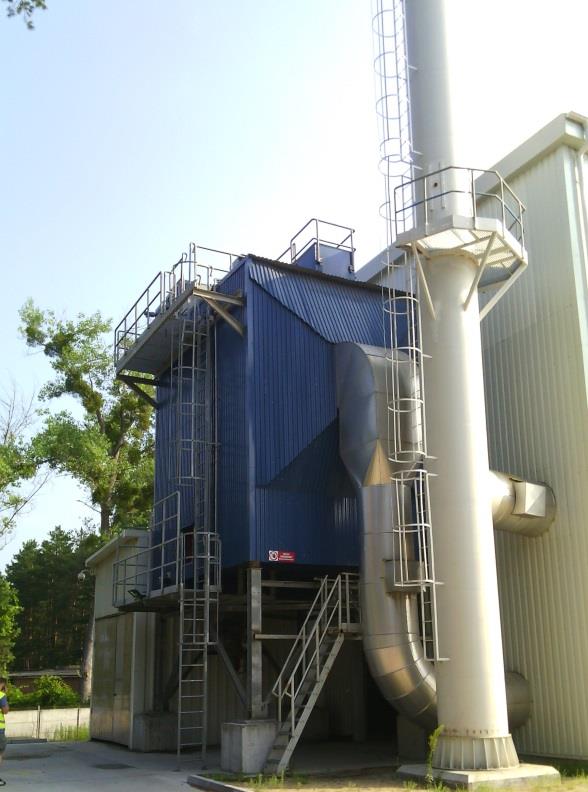

24 ELPAC przykłady zastosowań ELPAC w IKEA Industry Stalowa Wola

25 Filtr workowy vs. elektrofiltr Filtr workowy Wysoka skuteczność oczyszczania gazów Duży opór przepływu (spadek ciśnienia ok Pa) wymusza instalowanie wentylatora ciągu o wyższej mocy Ograniczenia temperatury pracy Ryzyko zapalenia się i zatykania worków Wymagana okresowa wymiana worków Skok zapylenia za filtrem nawet w sytuacji uszkodzenia pojedynczego worka Wymagana wysoka kultura techniczna obsługi Elektrofiltr Temp. pracy do 300 C w wykonaniu standardowym Mały spadek ciśnienia poniżej 300 Pa Wysokoczęstotliwościowy zespół zasilający SIR zapewnia niskie zużycie energii Skuteczność oczyszczania gazów jak dla filtra workowego Bezobsługowość

26 SMARTLINE rozwiązania dla ciepłownictwa Pełny zakres rozwiązań dla ciepłownictwa Elektrofiltr typu ELPAC Multicyklon MJCD Filtr workowy FABPAC Cyklofiltr LKUE

27 ELPAC Zapakowana niezawodność Typoszereg zaprojektowany na przepływy od do m3/h Max temp. pracy 300 C Mały spadek ciśnienia poniżej 300 Pa Efektywność odpylania 99,9 % Wysokoczęstotliwościowy zespół zasilający SIR zapewnia niskie zużycie energii Modułowa prefabrykacja na warsztacie produkcyjnym ALSTOM (minimalny czas montażu) Sparametryzowany typoszereg dający elastyczność doboru

28 Projekt Dyrektywy MCP Parlamentu Europejskiego i Rady Dopuszczalne wielkości emisji dla nowych średnich obiektów energetycznego spalania (1 50 MW), innych niż silniki i turbiny gazowe (mg/nm 3 ) Biomasa stała Dopuszczalna emisja (mg/nm 3 ) Inne paliwa stałe Dopuszczalna emisja (mg/nm 3 ) SO Pyły 20 20

29 NID (New Integrated Desulphurization) TC Filtr workowy lub elektrofiltr Recylkulacja Odpylacz Reaktor Woda Nawilżacz CaO Produkt końcowy Przepływ spalin od Nm 3 /h Skuteczność odsiarczania do 98% Wapno hydratyzowane wytwarzane w zintegrowanym lasowniku/mieszalniku/nawilżaczu 140 instalacji dostarczonych globalnie

30 NID (New Integrated Desulphurization) Zalety eksploatacyjne Kompaktowa zabudowa w świetle filtra workowego Wszystkie urządzenia zlokalizowane w jednym miejscu Nie występuje zawiesina reagenta - brak problemów operacyjnych Nie występują dysze lub atomizatory do rozpylania reagenta Mniej urządzeń w porównaniu z innymi metodami Wysoka skuteczność usuwania SO2 Bardzo niska emisja pyłu z IOS Niższe koszty eksploatacyjne w porównaniu do innych metod odsiarczania Elastyczność prowadzenia procesu, możliwość dostosowania się do zmiennego obciążenia kotła oraz do zmiennej zawartości SO2 w spalinach

NID (New Integrated Desulphurization) MicroNID dostępny w 2016 r. Przepływ spalin od 4.

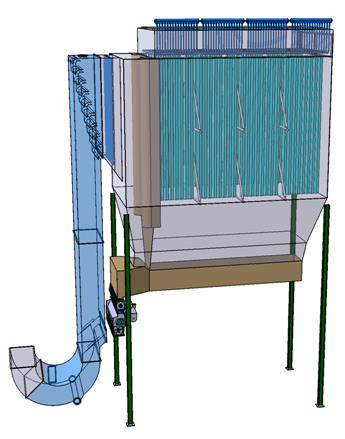

31 NID (New Integrated Desulphurization) MicroNID dostępny w 2016 r. Przepływ spalin od m 3 /h Modułowa konstrukcja pozwalająca na etapowanie inwestycji Sparametryzowany typoszereg Zakończone testy na instalacji przemysłowej

32 Dziękujemy za uwagę Jarosław Gietner tel. kom Kraków
