Zabiegi ochronne przeciw celowemu zniszczeniu EN 81-71

Transkrypt

1 Zabiegi ochronne przeciw celowemu zniszczeniu

2 ZABIEGI OCHRONNE PRZECIW CELOWEMU ZNISZCZIU Norma (tłumaczenie z j. niemieckiego): Każdy dźwig w jakimś stopniu jest narażony na niedbałe użytkowanie lub działania chuligańskie. Dźwigi, które zostały zbudowane zgodnie z 81-1 i 81-2, dysponują pod tym względem odpowiednią ochroną. Norma, określa specjalne zabiegi i reguły bezpieczeństwa, aby podnieść poziom odporności wind na celowe zniszczenie, do poziomu oczekiwanego wandalizmu w miejscu instalacji. Norma zawiera dodatkowe lub odmienne wymagania wobec bezpieczeństwa użytkowników. Przy podziale na kategorie zostały wzięte pod uwagę następujące niezależne czynniki: Stopień dostępności urządzenia Otoczenie urządzenia Obserwacja przez inne osoby w bezpośrednim sąsiedztwie Wymagania bezpieczeństwa w budynku Nadzór wind Dostępność budynku włączając dźwigi Odrębność dźwigów i/lub jej użytkowników Typ użytkowników Narzędzia wandali Kategorie wind (klasy) wg. 1 2 Długopis X X Linka/żyłka/drut X X Klucz X X Laska X X Guma do żucia X X Papieros X X Waga ciała (75 kg) X X Zapaliczka X X Scyzoryk (ostrze 100 mm) X X Średni śrubokręt (długość 200 mm) X X Kapsel X X Szczypce (średniej wielkości bez dodatkowych funkcji) - X 2.2

3 KATEGORIE DŹWIGÓW KLASA 0 Budynki mieszkalne z niewieloma mieszkańcami, które będą zamieszkiwali głównie właściciele Biura i budynki administracyjne w niekrytycznej okolicy lub z ograniczonym dostępem Zwykłe hotele Centra handlowe z dźwigami panoramicznymi Budynki mieszkalne Centra handlowe Biura i budynki administracyjne Zwykłe hotele 2.3

4 KATEGORIE DŹWIGÓW KLASA 1 Budynki mieszkalne z wieloma mieszkańcami, które przeważnie są wynajmowane i stoją w zwykłej okolicy Biura i budynki administracyjne o dużym natężeniu ruchu bez obserwacji dźwigów Zwykłe hotele w krytycznej okolicy Przedszkole dźwigi na dworcach i peronach w niekrytycznej okolicy Nieobserwowane dźwigi w centrach handlowych w niekrytycznej okolicy Biura i budynki administracyjne o dużym natężeniu ruchu Centra handlowe Dworce kolejowe 2.4

5 KATEGORIE DŹWIGÓW KLASA 2 Budynki mieszkalne z wieloma mieszkańcami, które przeważnie są wynajmowane i stoją w socjalnie krytycznej okolicy Wszystkie publicznie dostępne budynki w socjalnie krytycznej okolicy bez obserwacji Budynki przeznaczone dla imprez masowych (stadiony, hale koncertowe, itd.) Hale koncertowe Budynki mieszkalne z wieloma mieszkańcami Stadiony piłkarskie 2.5

6 PRÓBA UDAROWA Metoda Próba jest przeprowadzana przy użyciu ciężar o wadze 1 kg i 10 mm promien. Ciężar jest trzykrotnie spuszczane z wyskokości 0,2 m, dla kategorii 1, i z 1 m dla kategorii 2, na najniekorzystniejszy punkt, umocowanego w ramie nośnej, badanego wzorca. Po badaniu badany wzorzec musi się znajdować w stanie gwarantującym niezawodną i funkcjonalną pracę. 1 m 1 kg 0.2 m 2.6

7 PRÓBA OGNIOWA Metoda Tutaj badany wzorzec jest umocowany w ramie nośnej, którego położenie odpowiada normalnej zabudowie. Płomień, o długości 40 mm jest ustawiony w urządzeniu w taki sposób, że najniekorzystniejszy punkt wzorca poddawany jest najniekorzystniejszym warunkom. Wzorzec dla kategorii 1 jest poddawany działaniu płomienia przez 60 sek., zaś dla kategorii 2 przez 120 sek. Po badaniu badany wzorzec musi się znajdować w stanie gwarantującym niezawodną i funkcjonalną pracę. Oznaczenia muszą pozostawać czytelne. 2.7

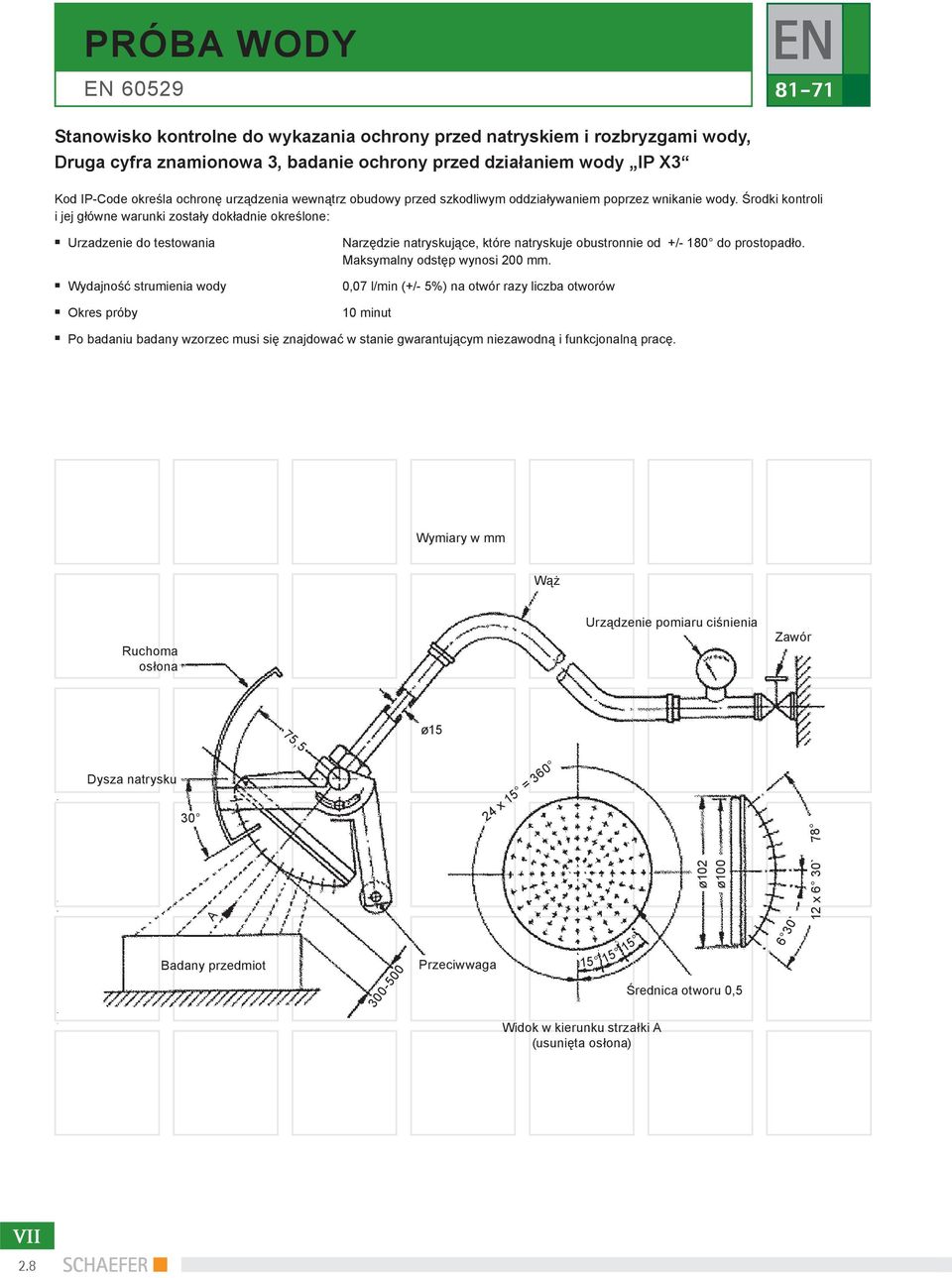

8 75,5 PRÓBA WODY Stanowisko kontrolne do wykazania ochrony przed natryskiem i rozbryzgami wody, Druga cyfra znamionowa 3, badanie ochrony przed działaniem wody IP X3 Kod IP-Code określa ochronę urządzenia wewnątrz obudowy przed szkodliwym oddziaływaniem poprzez wnikanie wody. Środki kontroli i jej główne warunki zostały dokładnie określone: Urzadzenie do testowania Wydajność strumienia wody Okres próby Narzędzie natryskujące, które natryskuje obustronnie od +/- 180 do prostopadło. Maksymalny odstęp wynosi 200 mm. 0,07 l/min (+/- 5%) na otwór razy liczba otworów 10 minut Po badaniu badany wzorzec musi się znajdować w stanie gwarantującym niezawodną i funkcjonalną pracę. Wymiary w mm Wąż Ruchoma osłona Urządzenie pomiaru ciśnienia Zawór ø15 Dysza natrysku x 15 = ø102 ø x 6 30` A Badany przedmiot Przeciwwaga Średnica otworu 0,5 6 30` Widok w kierunku strzałki A (usunięta osłona) 2.8

9 KOMPONTY KLASA 1 (IP X3) RT 42 wg Płyta czołowa zdejmowana jedynie przy użyciu specjalnych narzędzi. RA 42 W wg 42 Strony I I

10 KOMPONTY KLASA 1 I 2 (IP X3) VB 42 M CLASS 2 VB 42 Etykieta, mat PT 56 Ukryte mocowanie płyty czołowej Etykieta, czarna PT

11 KOMPONTY KLASA 1 I 2 (IP X3) Okno ze szkłem bezpiecznym (ESG) Dla piętrowskazywaczy i pól świetlnych CLASS 2 LF 9948 ESG Rozeta z klapką V2A dla włącznika kluczykowego Rozeta z klapką V2A dla włącznika Wandaloodporny ES 42 ukryty za płytą czołową Wandaloodporny ES 42 Pulpit z przyciskami o dużej powierzchni 2.11
