Marek Szydłowski
7 lat temu
Przeglądów:

1 1

Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 27 kwietnia 2010r. 11.3.

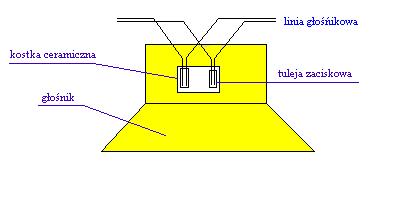

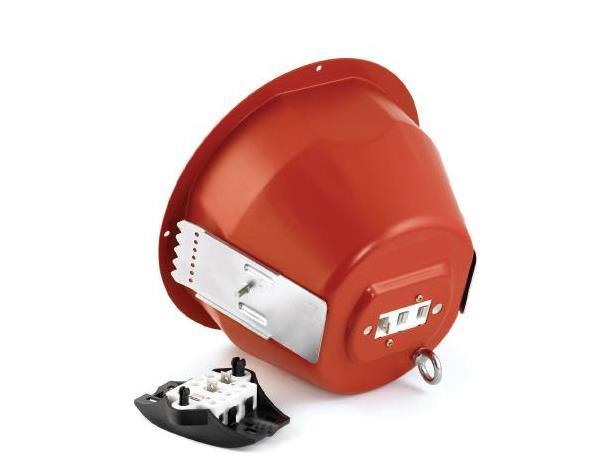

2 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 27 kwietnia 2010r Listwa zaciskowa służąca do włączania głośnika w linię głośnikową powinna posiadać minimum 4 zaciski, do których są przyłączane pojedyncze żyły linii (zasada jeden zacisk, jedna żyła). Materiał listwy ceramikapowinien uniemożliwiać powstanie zwarcia przewodów linii głośnikowej w warunkach pożaru. Do jednego zacisku można przyłączyć dwie żyły, jeżeli zostały wcześniej zaciśnięte w rurce o odpowiednio dobranej średnicy. 2

Aplikacja mobilna - Dostępna na iphone, ipad i Android - Filtry:

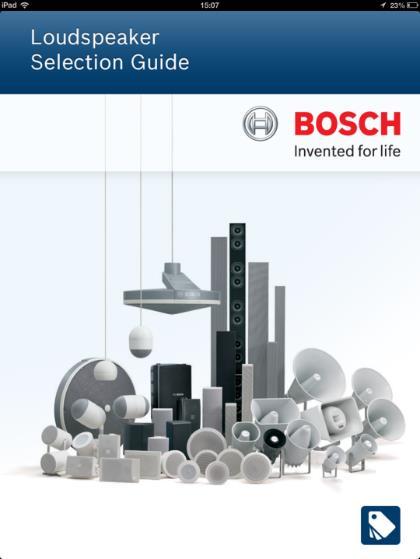

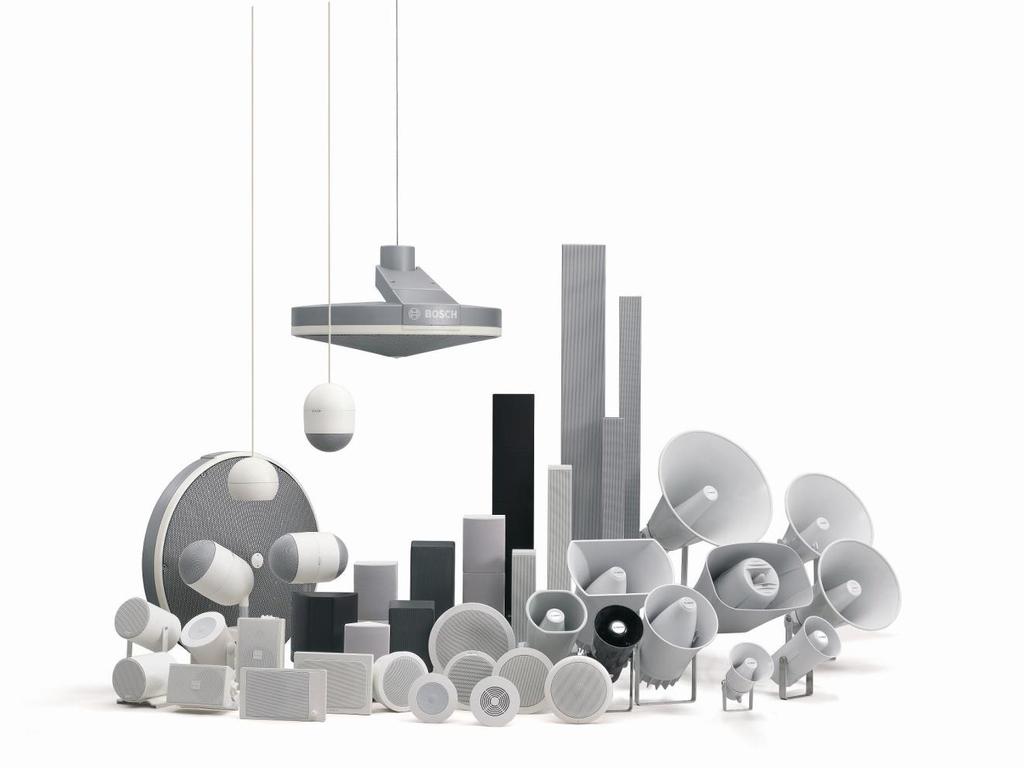

3 Bosch Głośniki Przewodniki wyboru głośników: 1. Ulotka - papierowy przewodnik wyboru głośników 2. Aplikacja mobilna - Dostępna na iphone, ipad i Android - Filtry: Parametry techn./instalacja/środowisko/akcesoria 3. Strona www- internet: - 3

4 Określenie modelu LB1-UW06-FD: L: Loudspeaker B: Box / Cabinet P: Projector A: Array C: Ceiling 1: Type number D: Dark (black) / L: Light (white) F: Flat baffle 06: rated power [Watt] W: Wood / M: metal U: Uni-directional / B: Bi-directional 4

5 IP stopień ochrony Używany do określenia stopnia ochrony środowiskowej sprzętu elektronicznego Cyfra Stopień ochrony 0 bez ochrony Cyfra ochrona przed dostępem do części niebezpiecznych wierzchem dłoni ochrona przed obcymi ciałami stałymi o średnicy 50 mm i większej ochrona przed dostępem do części niebezpiecznych palcem ochrona przed obcymi ciałami stałymi o średnicy 12,5 mm i większej ochrona przed dostępem do części niebezpiecznych narzędziem ochrona przed obcymi ciałami stałymi o średnicy 2,5 mm i większej ochrona przed dostępem do części niebezpiecznych drutem ochrona przed obcymi ciałami stałymi o średnicy 1 mm i większej ochrona przed dostępem do części niebezpiecznych drutem ochrona przed pyłem ochrona przed dostępem do części niebezpiecznych drutem ochrona pyłoszczelna Stopień ochrony 0 bez ochrony 1 ochrona przed padającymi kroplami wody 2 ochrona przed padającymi kroplami wody przy wychyleniu obudowy o dowolny kąt do 15 od pionu w każdą stronę 3 ochrona przed natryskiwaniem wodą pod dowolnym kątem do 60 od pionu z każdej strony 4 ochrona przed bryzgami wody z dowolnego kierunku 5 ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony 6 ochrona przed silną strugą wody (100 l/min) laną na obudowę z dowolnej strony 7 ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m) 8 ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem, lecz surowszych niż według cyfry 7) 5

Głośniki Premium Sound LB3-PC250 i LB3-PC350 LB3-PC250 LB3-PC350 Moc znamionowa 250W 350W Efektywne pasmo przenoszenia (-10dB) 55Hz-18kHz 48Hz-18kHz SPL przy mocy znamionowej/1w (1m, 1kHz) 117/94dB

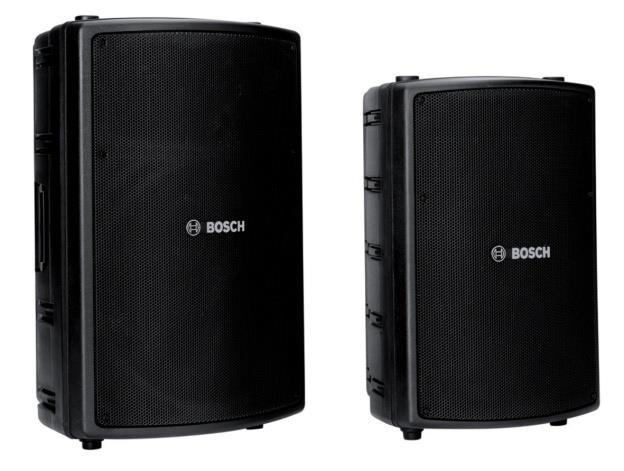

6 Głośniki Premium Sound LB3-PC250 i LB3-PC350 LB3-PC250 LB3-PC350 Moc znamionowa 250W 350W Efektywne pasmo przenoszenia (-10dB) 55Hz-18kHz 48Hz-18kHz SPL przy mocy znamionowej/1w (1m, 1kHz) 117/94dB 122/97dB Klasa szczelności IP44 IP44 Wymiary (szer. x głęb. x wys.) 410 x 367 x 595 mm 470 x 420 x 720 mm Materiał obudowy ABS VO ABS VO Temperatura pracy -10 C do +40 C -10 C do +40 C Waga 19kg 34kg Zastosowania: 1. Zadaszone obiekty sportowe: hale, stadiony 2. Duże sale konferencyjne 3. Obiekty wymagające dynamicznego dźwięku 6

Bosch Kolumny LBC3201/00 Szeroki kąt: 210 @ 1 KHz LA1-UM40E-1 [750

mm] LBC3200/00 Szeroki kąt: 220 @ 1 KHz 130 @ 4 KHz [600 mm]

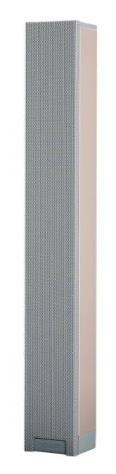

7 Bosch Kolumny LBC3201/00 Szeroki kąt: 1 KHz LA1-UM40E-1 [750 mm] XLA 3200 Matryce liniowe 4 KHz [1200 mm] LA1-UM20E-1 [450 mm] LBC3200/00 Szeroki kąt: 1 KHz 4 KHz [600 mm] LBC3210/00 Wysoki SPL 115 db Szeroki kąt: 1 KHz 4 KHz [1200 mm] 7

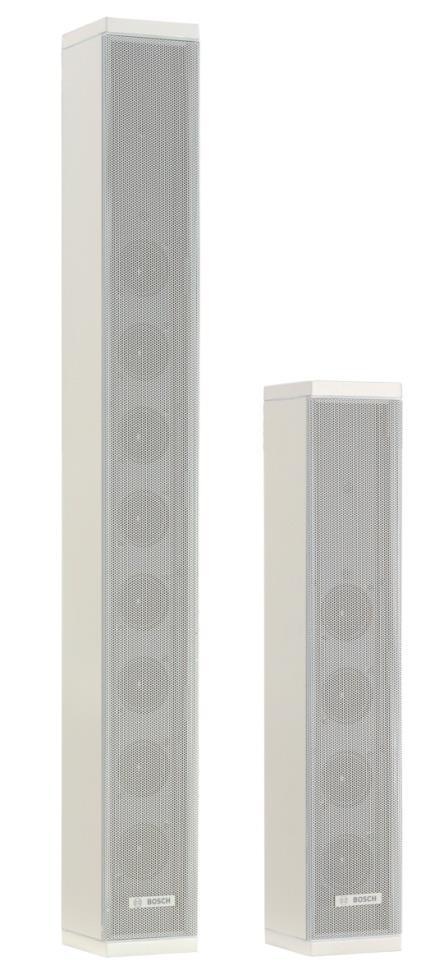

Kolumny głośnikowe LA1-UM20E-1 i LA1-UM40E-1 Zastosowania: Obiekty kultu religijnego, sale konferencyjne, perony, parkingi, dworce autobusowe i kolejowe LA1-UM20E-1 LA1-UM40E-1 Moc znamionowa 20W 40W

8 Kolumny głośnikowe LA1-UM20E-1 i LA1-UM40E-1 Zastosowania: Obiekty kultu religijnego, sale konferencyjne, perony, parkingi, dworce autobusowe i kolejowe LA1-UM20E-1 LA1-UM40E-1 Moc znamionowa 20W 40W Efektywne pasmo przenoszenia (-10dB) 240Hz 16kHz 250Hz 16kHz SPL przy mocy znamionowej/1w (1m, 1kHz) 105 / 92dB 111 / 95dB Klasa szczelności IP65 IP65 Wymiary (szer. x głęb. x wys.) 450 x 84 x 96 mm 750 x 84 x 96 mm Materiał obudowy Aluminium tłoczone/stal 8 Aluminium tłoczone/stal Temperatura pracy -25 C do +55 C -25 C do +55 C Waga 2,9kg 4,4kg

Kolumny kierunkowe z serii XLA3200 LBC3200/00 LBC3201/00 LBC3210/00 Moc znamionowa 30W 60W 60W Efektywne pasmo przenoszenia (-10dB) SPL przy mocy znamionowej/1w (1m, 1kHz) 190Hz 18kHz 190Hz 18kHz

9 Kolumny kierunkowe z serii XLA3200 LBC3200/00 LBC3201/00 LBC3210/00 Moc znamionowa 30W 60W 60W Efektywne pasmo przenoszenia (-10dB) SPL przy mocy znamionowej/1w (1m, 1kHz) 190Hz 18kHz 190Hz 18kHz 190Hz 20kHz 108 / 93dB 110 / 92dB 115 / 97dB Kąt rozproszenia HxV (4kHz, -6dB) 130 / /22 90 /18 Wymiary (szer. x głęb. x wys.) 600 x 80 x 90 mm 1200 x 80 x 90 mm 1200 x 160 x 90 mm Materiał obudowy Aluminium Aluminium Aluminium Waga 3,0kg 4,4kg 6,4kg 9

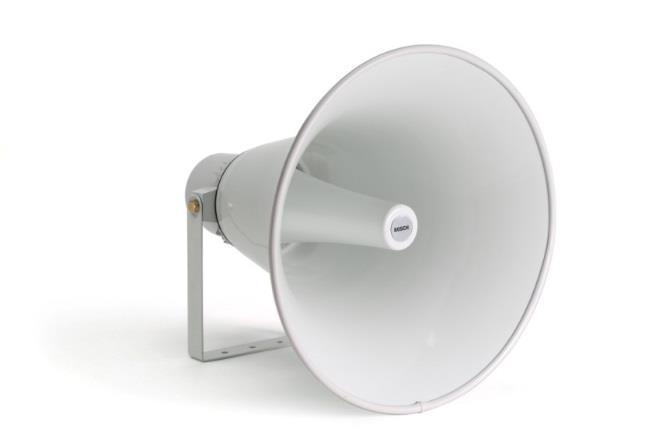

10 Bosch Głośniki tubowe LBC3482/00 LBC3483/00 10

Głośniki tubowe LBB3482/00 LBB3483/00 Moc znamionowa 25W 35W Efektywne pasmo przenoszenia (-10dB) 550Hz 5kHz 380Hz 5kHz SPL przy mocy znamionowej/1w (1m, 1kHz) 121 / 107dB 127 /

11 Głośniki tubowe LBB3482/00 LBB3483/00 Moc znamionowa 25W 35W Efektywne pasmo przenoszenia (-10dB) 550Hz 5kHz 380Hz 5kHz SPL przy mocy znamionowej/1w (1m, 1kHz) 121 / 107dB 127 / 112dB Klasa szczelności IP65 IP65 Wymiary (szer. x głęb.) 425 x 355 mm 499 x 490 mm Materiał obudowy Aluminium Aluminium Temperatura pracy -25 C do +55 C -25 C do +55 C Waga 3,6kg 4,4kg 11

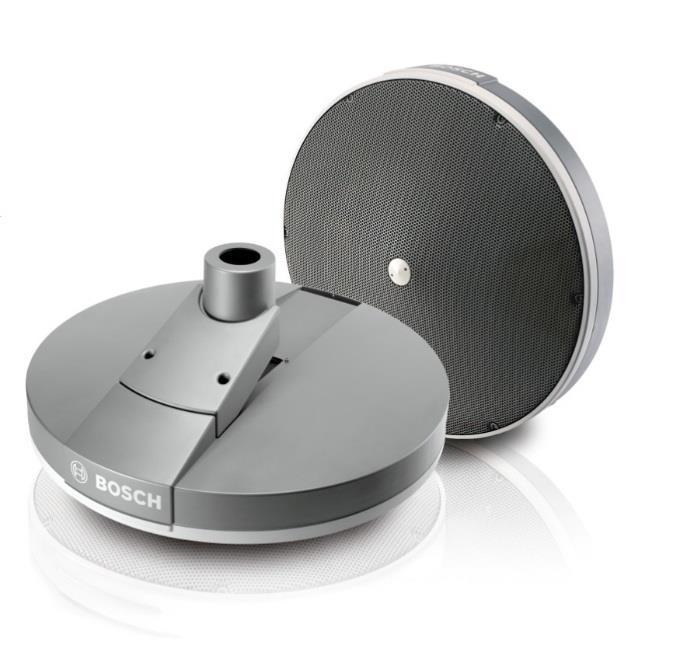

12 Bosch Projektory dźwięku LBC3432/03 LS1-OC100E-1 Hemi LBC3430/03 12

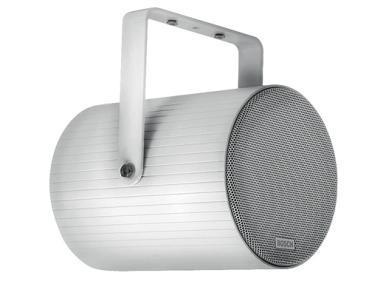

13 Projektor dźwięku LBC3432/03 Moc znamionowa Efektywne pasmo przenoszenia (-10dB) SPL przy mocy znamionowej/1w (1m, 1kHz) 20W 150Hz 20kHz 107 / 94 db Klasa szczelności Wymiary (szer. x głęb.) Materiał obudowy Temperatura pracy Waga IP x 200 mm Aluminium -25 C do +55 C 2,6kg 13

14 Projektor dźwięku LBC3430/03 Moc znamionowa Efektywne pasmo przenoszenia (-10dB) SPL przy mocy znamionowej/1w (1m, 1kHz) 12W 190Hz 20kHz 104 / 93 db Klasa szczelności Wymiary (szer. x głęb.) Materiał obudowy Temperatura pracy Waga IP x 186 mm Aluminium -25 C do +55 C 2,6kg 14

15 Głośniki sufitowe 15

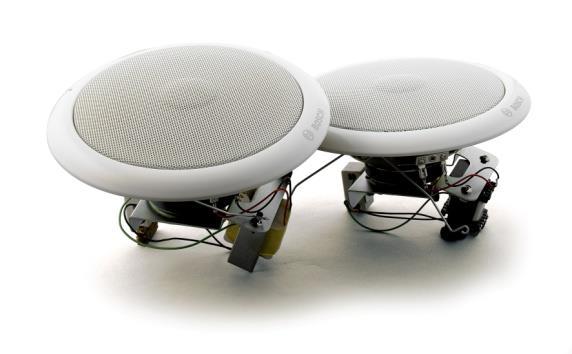

16 Bosch LC1 modułowe głośniki sufitowe Możliwe do zastosowania na różnych sufitach Innowacyjna budowa modułowa Łatwa instalacja i konserwacja Zaprojektowane przez instalatorów Niski koszt 5 różnych typów w jednym rozmiarze obudowy 16

Bosch LC1 rodzaje głośników Trzy 6 W głośniki: Kąty promien.

17 Bosch LC1 rodzaje głośników Trzy 6 W głośniki: Kąty 1KHz / 4KHz Max SPL LC1- UM06E8 180 / db LC1-WC06E8 180 / db LC1-WM06E8 180 / db Dwa wysokiej wydajności 12 W i 24 W z wysoką wiernością odtwarzania dźwięku Kąty promieniowania@ 1KHz / 4KHz Max SPL LC1-UM12E8 180 / db LC1-UM24E8 180 / db 17

18 Bosch Łatwa instalacja LC1 Załóż pierwszą sprężynę Połącz kable Załóż drugą sprężynę Umieść głośnik w położeniu końcowym 18

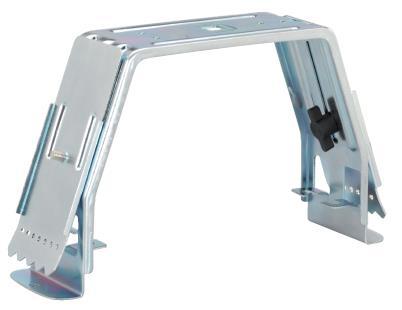

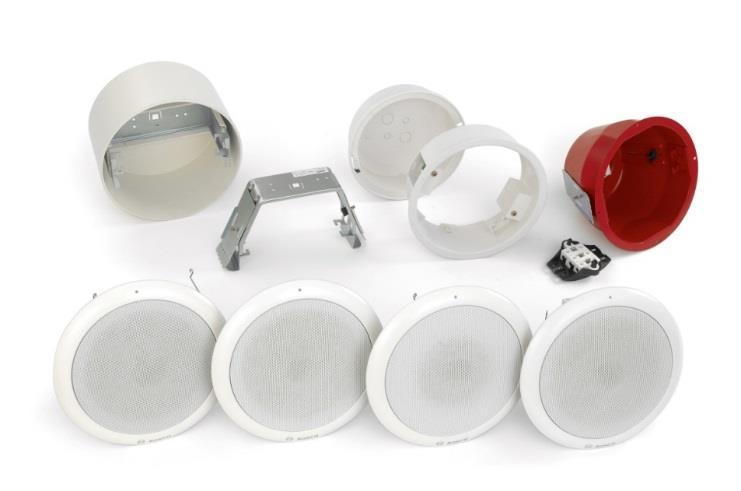

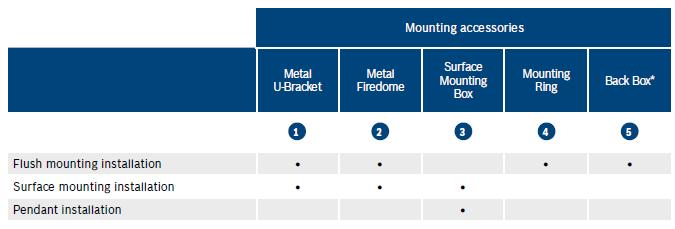

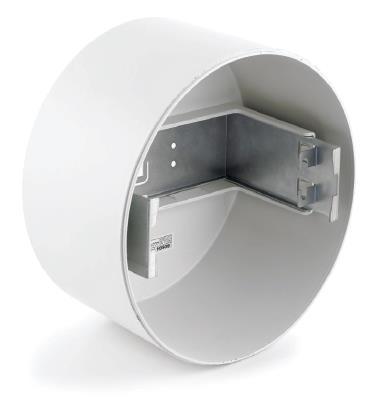

19 Bosch LC1 możliwości montażu Puszka montażowa Pierścień Loop Metalowy through zestaw Ceramic do connector montażowy podwieszania 19

20 Bosch LC1 akcesoria opcjonalne Mostek / pierścień C (600 mm) Płytka detekcji tonu pilota Płytka nadzoru linii głośnikowej Zintegrowana dioda LED 20

21 Głośniki sufitowe LBC3086/41 LBC3087/41 Moc znamionowa 6W 6W Efektywne pasmo przenoszenia (-10dB) 90Hz 20kHz 80Hz 18kHz SPL przy mocy znamionowej/1w (1m, 1kHz) 98 / 90 db 97 / 89 db Typ obudowy fire dome LBC3081/02 LBC3080/01 Otwór montażowy 196mm 165mm Kąt rozproszenia 1kHz/4kHz (-6dB) 180 / /65 Średnia zewnętrzna 220mm 199mm 21

97 / 89 db 100 / 89 db 103 / 89 db Typ obudowy fire dome LC1-MFD LC1-MFD LC1-MFD LC1-MFD Otwór montażowy 190mm 190mm

22 Głośniki sufitowe seria LC1 LC1-WM06E8 LC1-UM06E8 LC1-UM12E8 LC1-UM24E8 Moc znamionowa 6W 6W 12W 24W Efektywne pasmo przenoszenia (-10dB) 185Hz 20kHz 70Hz 20kHz 55Hz 20kHz 75Hz 20kHz SPL przy mocy znamionowej/1w (1m, 1kHz) 96 / 88 db 97 / 89 db 100 / 89 db 103 / 89 db Typ obudowy fire dome LC1-MFD LC1-MFD LC1-MFD LC1-MFD Otwór montażowy 190mm 190mm 190mm 190mm Kąt rozproszenia 1kHz/4kHz (-6dB) 180 / / / /58 Średnia zewnętrzna 220mm 220mm 220mm 220mm 22

Głośniki ścienno-sufitowe LBC3018/01 LB1-UM06E-1 Moc znamionowa 6W 6W Efektywne pasmo przenoszenia (-10dB) 150Hz 20kHz 160Hz 20kHz SPL przy mocy znamionowej/1w (1m, 1kHz) 102

23 Głośniki ścienno-sufitowe LBC3018/01 LB1-UM06E-1 Moc znamionowa 6W 6W Efektywne pasmo przenoszenia (-10dB) 150Hz 20kHz 160Hz 20kHz SPL przy mocy znamionowej/1w (1m, 1kHz) 102 / 94dB 94 / 86dB Wymiary (wys. x szer. x głęb.) 195 x 260 x 80 mm 199 x 105 mm Kąt rozproszenia 1kHz/4kHz (-6dB) 120 / /56 Materiał obudowy stal stal Waga 2,6kg 1,23kg 23

24 DZIĘKUJĘ ZA UWAGĘ! 24
