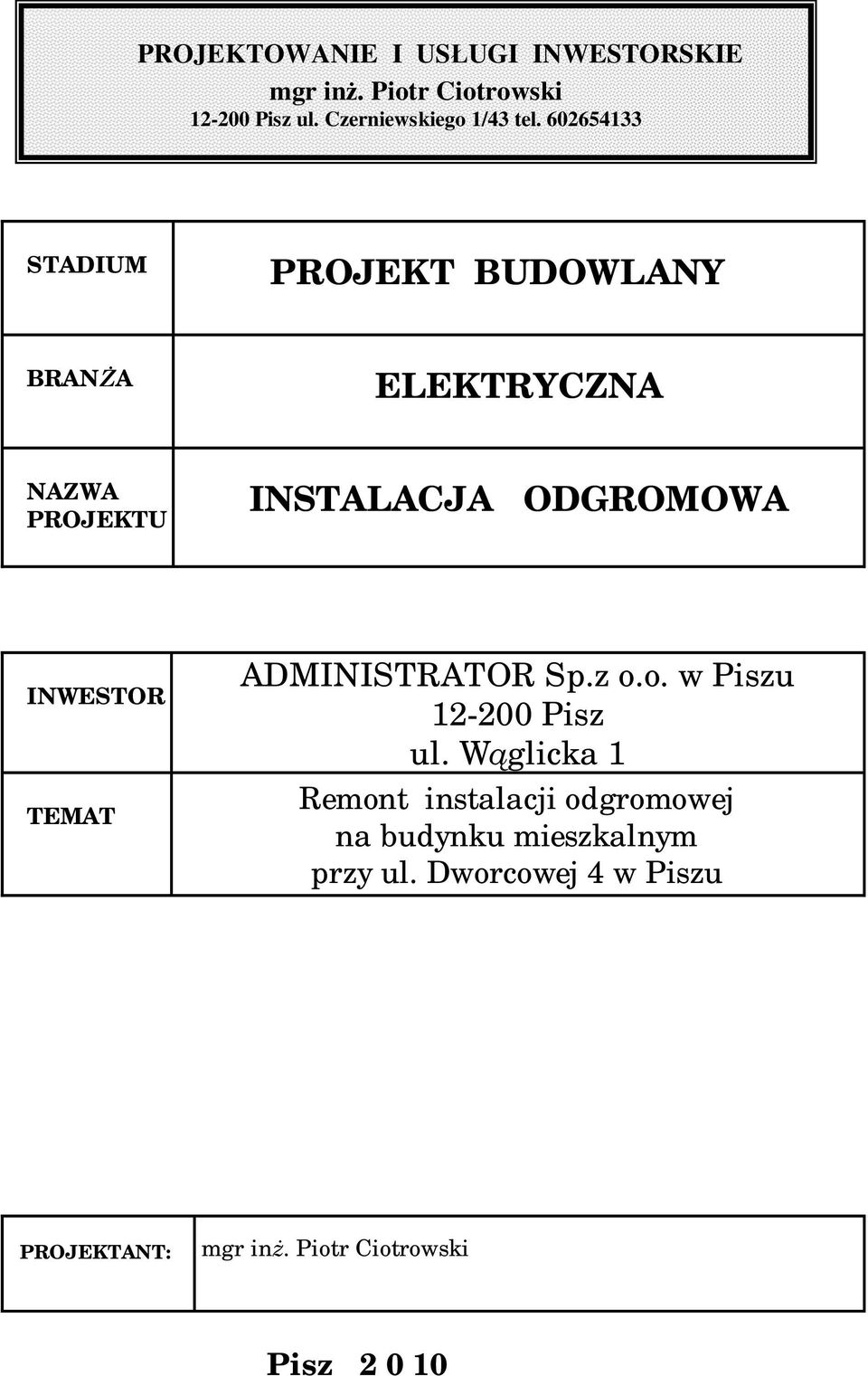

1 PROJEKTOWANIE I US UGI INWESTORSKIE mgr in. Piotr Ciotrowski Pisz ul. Czerniewskiego 1/43 tel STADIUM BRAN A ELEKTRYCZNA NAZWA PROJEKTU INSTALACJA ODGROMOWA INWESTOR TEMAT ADMINISTRATOR Sp.z o.o. w Piszu Pisz ul. W glicka 1 Remont instalacji odgromowej na budynku mieszkalnym przy ul. Dworcowej 4 w Piszu PROJEKTANT: mgr in. Piotr Ciotrowski Pisz

2 Zawarto opracowania: Str wiadectwa i uprawnienia...str Uprawnienia budowlane projektanta...str wiadectwo o przynale no ci do PPIB....str O wiadczenie projektanta w trybie art. 20 ust. 4 Prawo Budowlane,...str Projekt budowlany...str Opis techniczny...str Obliczenia ochrony odgromowej..str Informacja BIOZ.. str Rysunki..... str. 17 nr E- 1 - Rzut Piwnic inst. po cze wyrównawczych -str. 18 nr E- 2 - Rzut dachu inst. odgromowa -str. 19

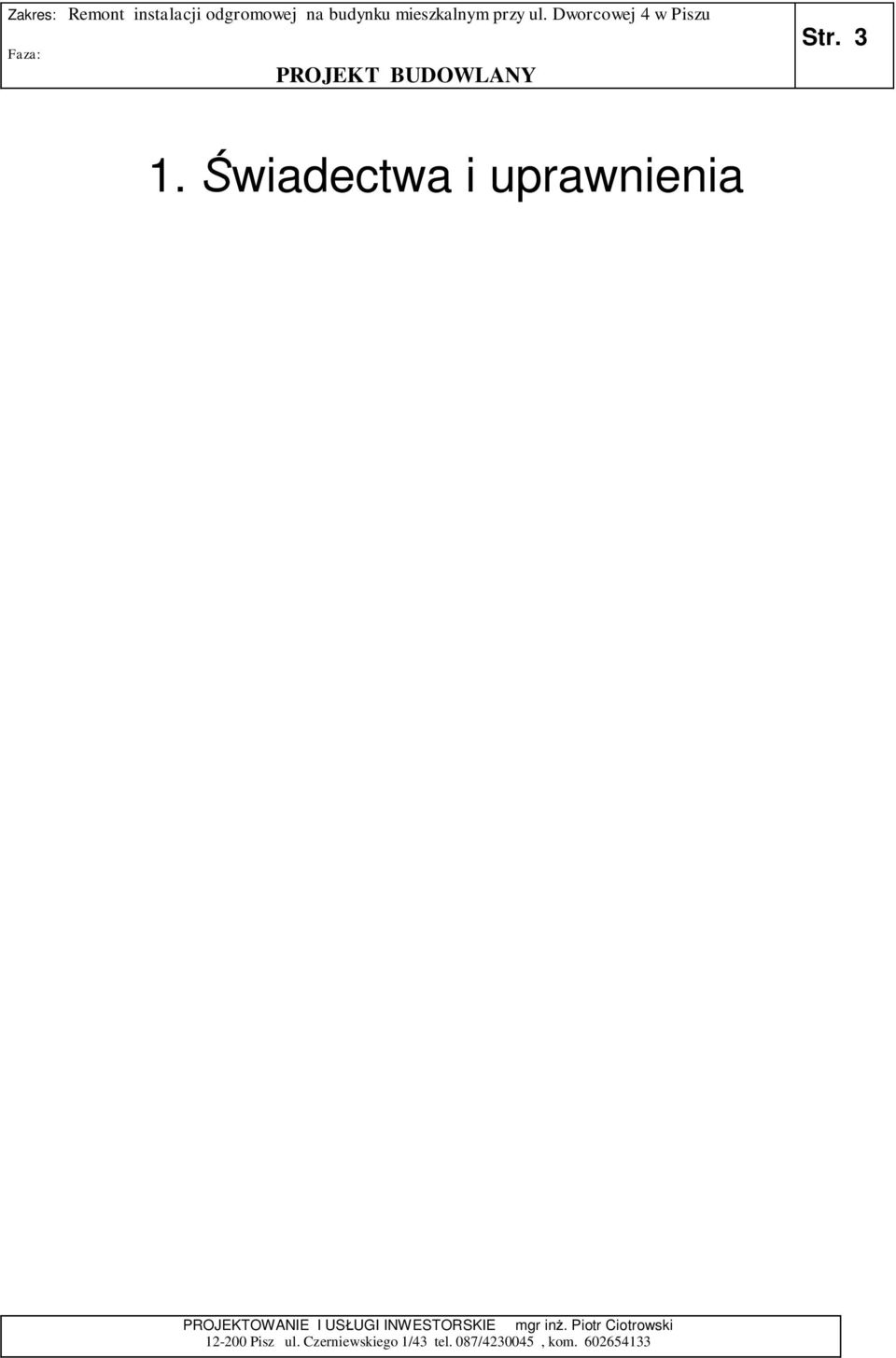

3 Str wiadectwa i uprawnienia

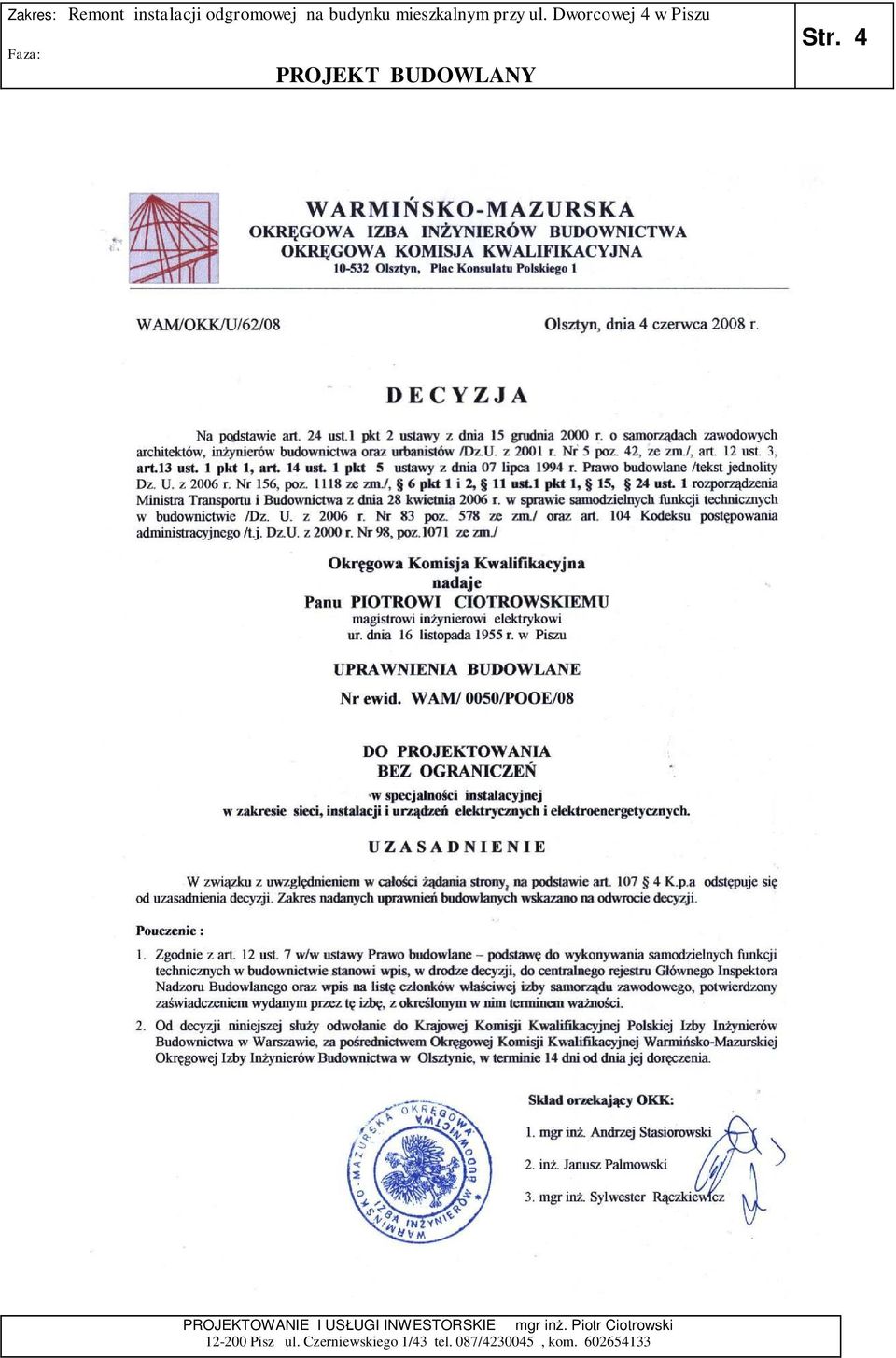

4 Str. 4

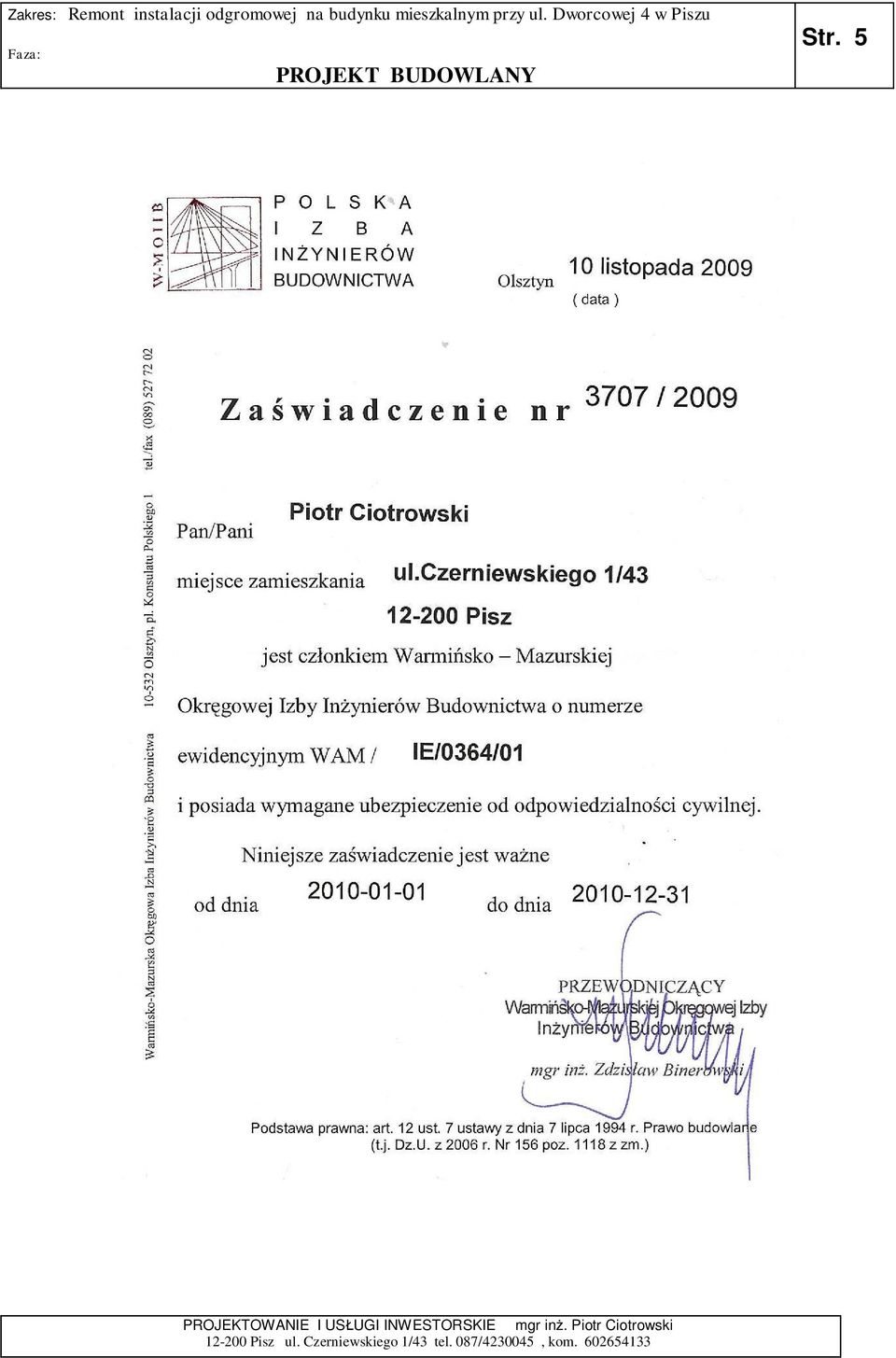

5 Str. 5

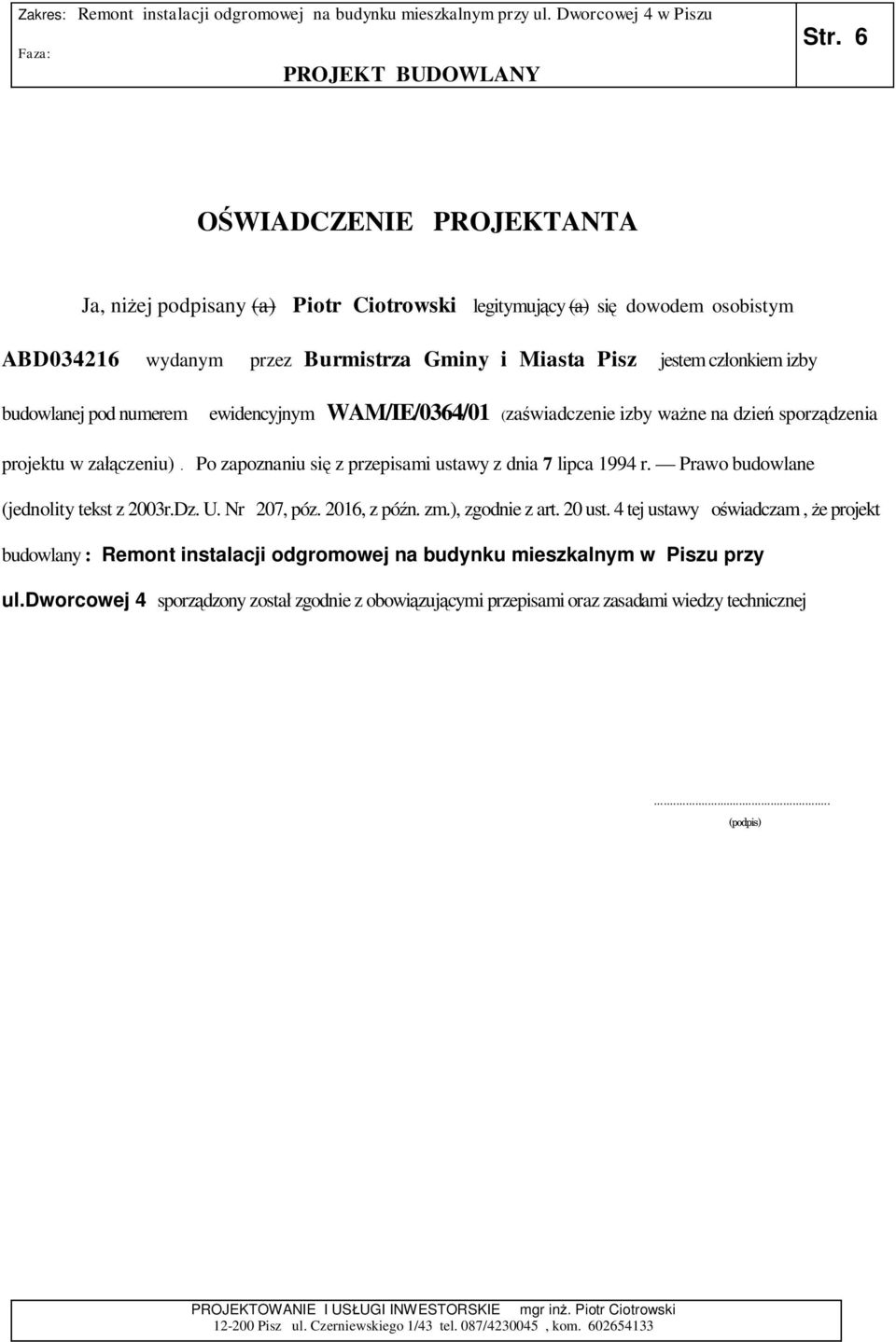

6 Str. 6 WIADCZENIE PROJEKTANTA Ja, ni ej podpisany (a) Piotr Ciotrowski legitymuj cy (a) si dowodem osobistym ABD wydanym przez Burmistrza Gminy i Miasta Pisz jestem cz onkiem izby budowlanej pod numerem ewidencyjnym WAM/IE/0364/01 (za wiadczenie izby wa ne na dzie sporz dzenia projektu w za czeniu). Po zapoznaniu si z przepisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane (jednolity tekst z 2003r.Dz. U. Nr 207, póz. 2016, z pó n. zm.), zgodnie z art. 20 ust. 4 tej ustawy o wiadczam, e projekt budowlany : Remont instalacji odgromowej na budynku mieszkalnym w Piszu przy ul.dworcowej 4 sporz dzony zosta zgodnie z obowi zuj cymi przepisami oraz zasadami wiedzy technicznej... (podpis)

7 Str Projekt budowlany

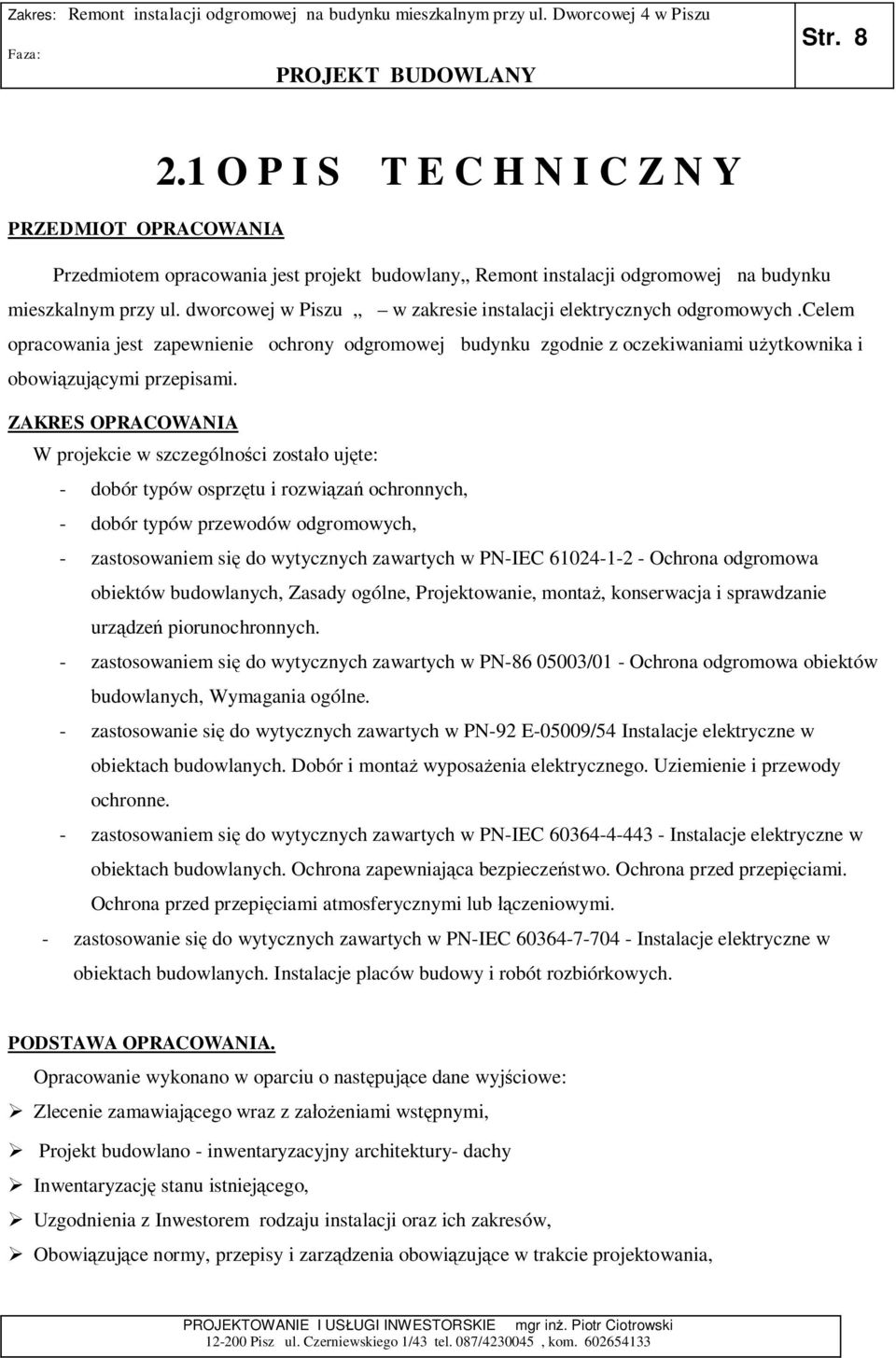

8 Str O P I S T E C H N I C Z N Y PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany Remont instalacji odgromowej na budynku mieszkalnym przy ul. dworcowej w Piszu w zakresie instalacji elektrycznych odgromowych.celem opracowania jest zapewnienie ochrony odgromowej budynku zgodnie z oczekiwaniami u ytkownika i obowi zuj cymi przepisami. ZAKRES OPRACOWANIA W projekcie w szczególno ci zosta o uj te: - dobór typów osprz tu i rozwi za ochronnych, - dobór typów przewodów odgromowych, - zastosowaniem si do wytycznych zawartych w PN-IEC Ochrona odgromowa obiektów budowlanych, Zasady ogólne, Projektowanie, monta, konserwacja i sprawdzanie urz dze piorunochronnych. - zastosowaniem si do wytycznych zawartych w PN /01 - Ochrona odgromowa obiektów budowlanych, Wymagania ogólne. - zastosowanie si do wytycznych zawartych w PN-92 E-05009/54 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposa enia elektrycznego. Uziemienie i przewody ochronne. - zastosowaniem si do wytycznych zawartych w PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniaj ca bezpiecze stwo. Ochrona przed przepi ciami. Ochrona przed przepi ciami atmosferycznymi lub czeniowymi. - zastosowanie si do wytycznych zawartych w PN-IEC Instalacje elektryczne w obiektach budowlanych. Instalacje placów budowy i robót rozbiórkowych. PODSTAWA OPRACOWANIA. Opracowanie wykonano w oparciu o nast puj ce dane wyj ciowe: Zlecenie zamawiaj cego wraz z za eniami wst pnymi, Projekt budowlano - inwentaryzacyjny architektury- dachy Inwentaryzacj stanu istniej cego, Uzgodnienia z Inwestorem rodzaju instalacji oraz ich zakresów, Obowi zuj ce normy, przepisy i zarz dzenia obowi zuj ce w trakcie projektowania,

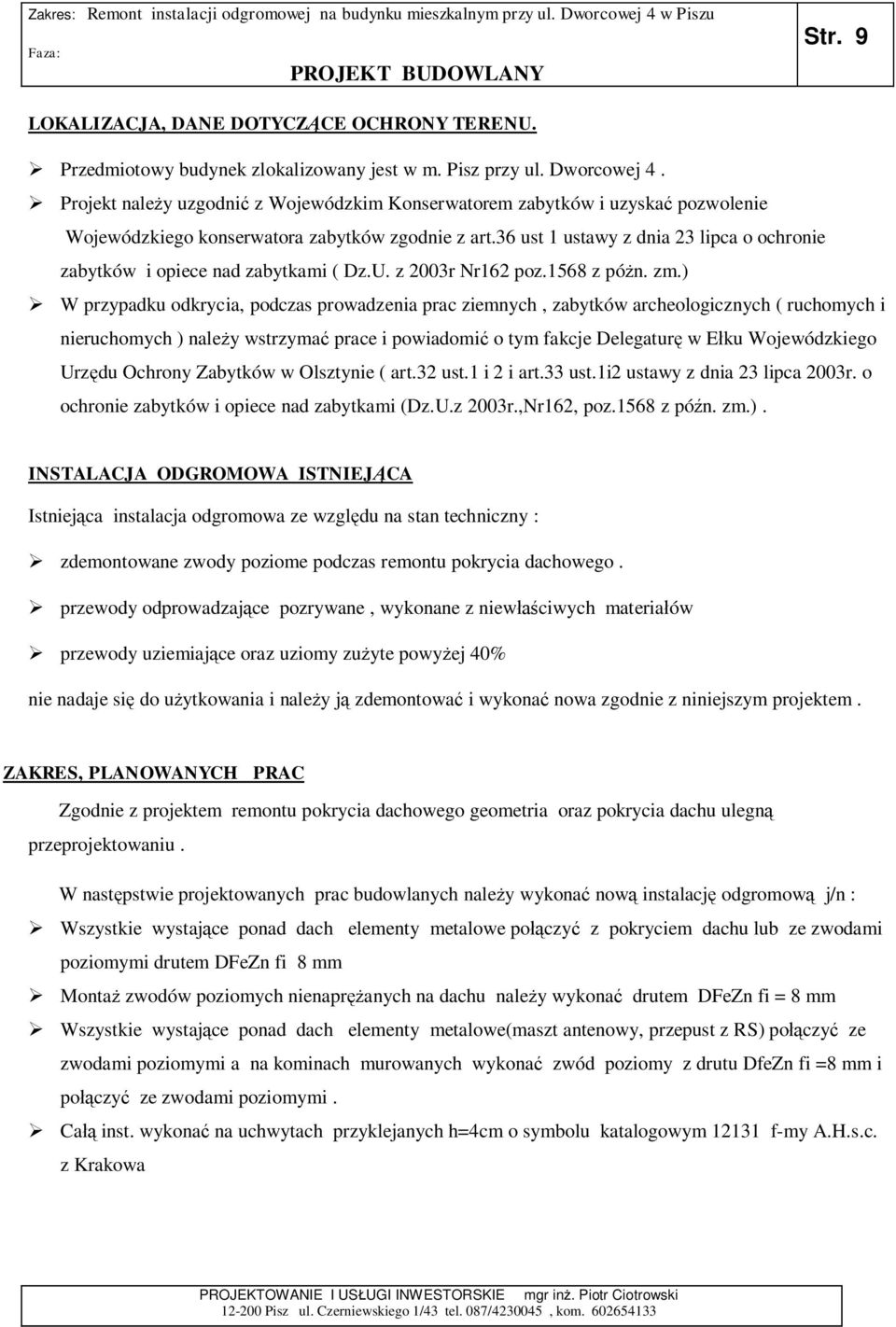

9 Str. 9 LOKALIZACJA, DANE DOTYCZ CE OCHRONY TERENU. Przedmiotowy budynek zlokalizowany jest w m. Pisz przy ul. Dworcowej 4. Projekt nale y uzgodni z Wojewódzkim Konserwatorem zabytków i uzyska pozwolenie Wojewódzkiego konserwatora zabytków zgodnie z art.36 ust 1 ustawy z dnia 23 lipca o ochronie zabytków i opiece nad zabytkami ( Dz.U. z 2003r Nr162 poz.1568 z pó n. zm.) W przypadku odkrycia, podczas prowadzenia prac ziemnych, zabytków archeologicznych ( ruchomych i nieruchomych ) nale y wstrzyma prace i powiadomi o tym fakcje Delegatur w E ku Wojewódzkiego Urz du Ochrony Zabytków w Olsztynie ( art.32 ust.1 i 2 i art.33 ust.1i2 ustawy z dnia 23 lipca 2003r. o ochronie zabytków i opiece nad zabytkami (Dz.U.z 2003r.,Nr162, poz.1568 z pó n. zm.). INSTALACJA ODGROMOWA ISTNIEJ CA Istniej ca instalacja odgromowa ze wzgl du na stan techniczny : zdemontowane zwody poziome podczas remontu pokrycia dachowego. przewody odprowadzaj ce pozrywane, wykonane z niew ciwych materia ów przewody uziemiaj ce oraz uziomy zu yte powy ej 40% nie nadaje si do u ytkowania i nale y j zdemontowa i wykona nowa zgodnie z niniejszym projektem. ZAKRES, PLANOWANYCH PRAC Zgodnie z projektem remontu pokrycia dachowego geometria oraz pokrycia dachu ulegn przeprojektowaniu. W nast pstwie projektowanych prac budowlanych nale y wykona now instalacj odgromow j/n : Wszystkie wystaj ce ponad dach elementy metalowe po czy z pokryciem dachu lub ze zwodami poziomymi drutem DFeZn fi 8 mm Monta zwodów poziomych nienapr anych na dachu nale y wykona drutem DFeZn fi = 8 mm Wszystkie wystaj ce ponad dach elementy metalowe(maszt antenowy, przepust z RS) po czy ze zwodami poziomymi a na kominach murowanych wykona zwód poziomy z drutu DfeZn fi =8 mm i po czy ze zwodami poziomymi. Ca inst. wykona na uchwytach przyklejanych h=4cm o symbolu katalogowym f-my A.H.s.c. z Krakowa

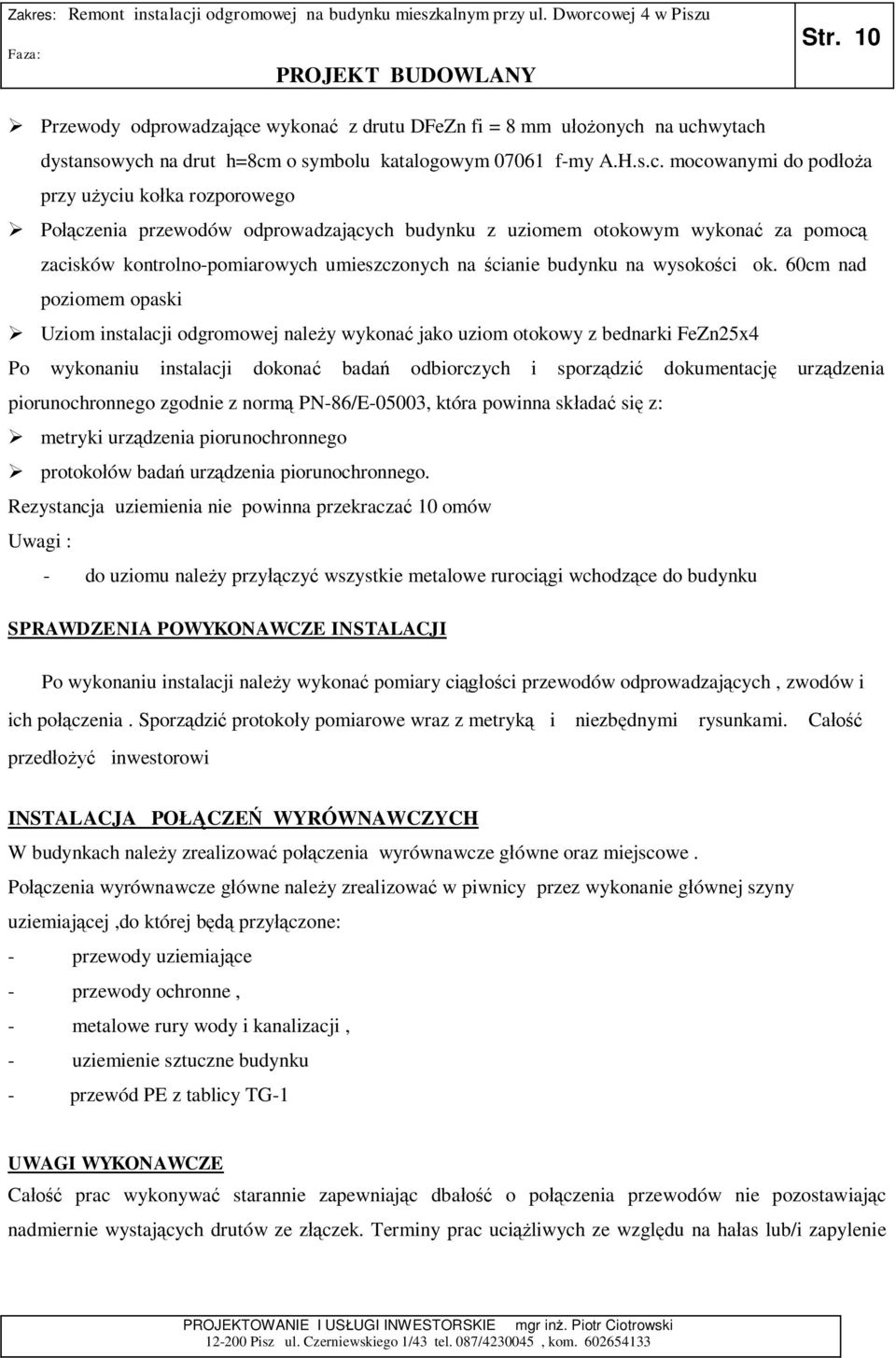

10 Str. 10 Przewody odprowadzaj ce wykona z drutu DFeZn fi = 8 mm u onych na uchwytach dystansowych na drut h=8cm o symbolu katalogowym f-my A.H.s.c. mocowanymi do pod a przy u yciu ko ka rozporowego Po czenia przewodów odprowadzaj cych budynku z uziomem otokowym wykona za pomoc zacisków kontrolno-pomiarowych umieszczonych na cianie budynku na wysoko ci ok. 60cm nad poziomem opaski Uziom instalacji odgromowej nale y wykona jako uziom otokowy z bednarki FeZn25x4 Po wykonaniu instalacji dokona bada odbiorczych i sporz dzi dokumentacj urz dzenia piorunochronnego zgodnie z norm PN-86/E-05003, która powinna sk ada si z: metryki urz dzenia piorunochronnego protoko ów bada urz dzenia piorunochronnego. Rezystancja uziemienia nie powinna przekracza 10 omów Uwagi : - do uziomu nale y przy czy wszystkie metalowe ruroci gi wchodz ce do budynku SPRAWDZENIA POWYKONAWCZE INSTALACJI Po wykonaniu instalacji nale y wykona pomiary ci ci przewodów odprowadzaj cych, zwodów i ich po czenia. Sporz dzi protoko y pomiarowe wraz z metryk i niezb dnymi rysunkami. Ca przed inwestorowi INSTALACJA PO CZE WYRÓWNAWCZYCH W budynkach nale y zrealizowa po czenia wyrównawcze g ówne oraz miejscowe. Po czenia wyrównawcze g ówne nale y zrealizowa w piwnicy przez wykonanie g ównej szyny uziemiaj cej,do której b przy czone: - przewody uziemiaj ce - przewody ochronne, - metalowe rury wody i kanalizacji, - uziemienie sztuczne budynku - przewód PE z tablicy TG-1 UWAGI WYKONAWCZE Ca prac wykonywa starannie zapewniaj c dba o po czenia przewodów nie pozostawiaj c nadmiernie wystaj cych drutów ze z czek. Terminy prac uci liwych ze wzgl du na ha as lub/i zapylenie

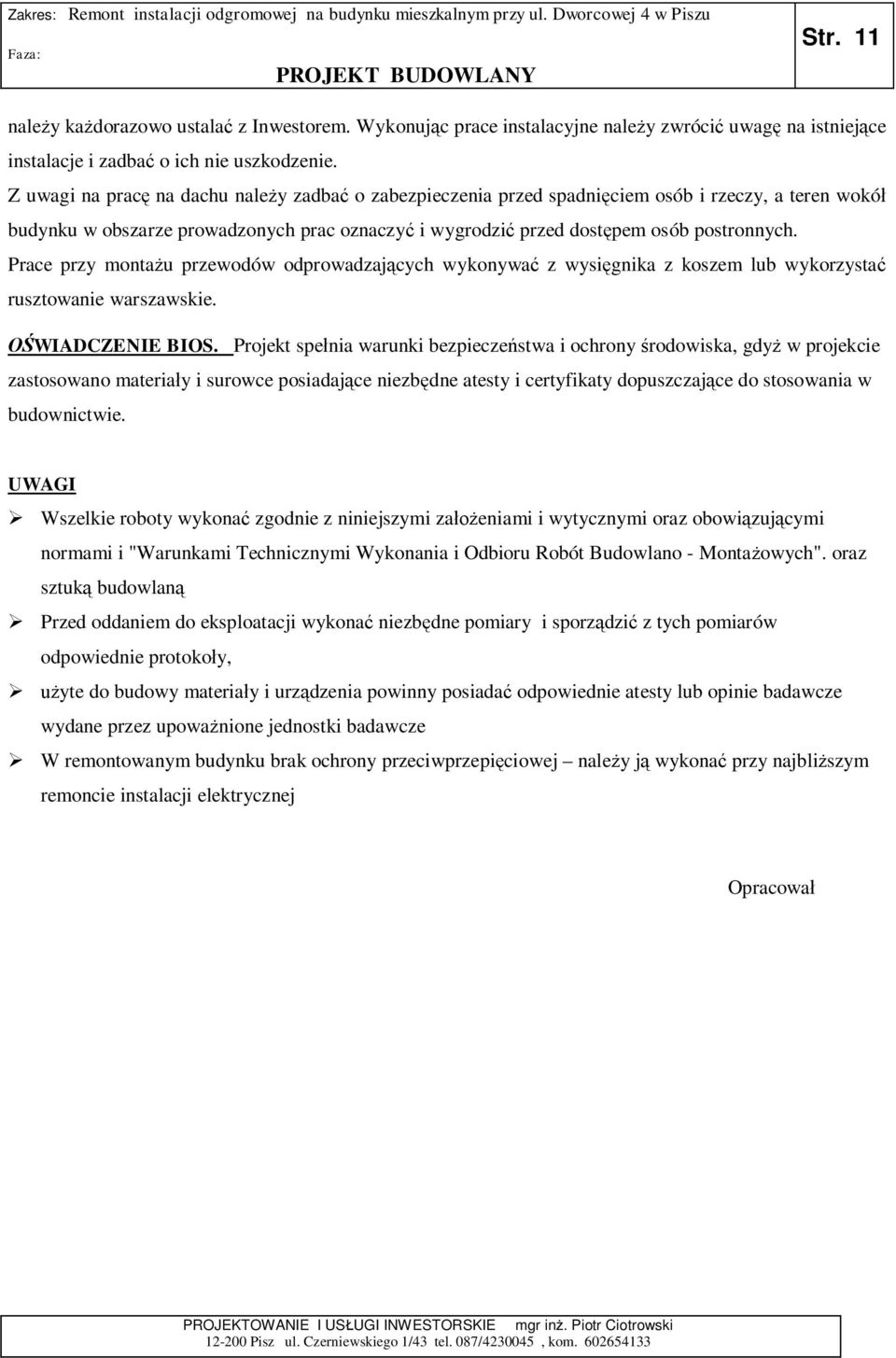

11 Str. 11 nale y ka dorazowo ustala z Inwestorem. Wykonuj c prace instalacyjne nale y zwróci uwag na istniej ce instalacje i zadba o ich nie uszkodzenie. Z uwagi na prac na dachu nale y zadba o zabezpieczenia przed spadni ciem osób i rzeczy, a teren wokó budynku w obszarze prowadzonych prac oznaczy i wygrodzi przed dost pem osób postronnych. Prace przy monta u przewodów odprowadzaj cych wykonywa z wysi gnika z koszem lub wykorzysta rusztowanie warszawskie. WIADCZENIE BIOS. Projekt spe nia warunki bezpiecze stwa i ochrony rodowiska, gdy w projekcie zastosowano materia y i surowce posiadaj ce niezb dne atesty i certyfikaty dopuszczaj ce do stosowania w budownictwie. UWAGI Wszelkie roboty wykona zgodnie z niniejszymi za eniami i wytycznymi oraz obowi zuj cymi normami i "Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Monta owych". oraz sztuk budowlan Przed oddaniem do eksploatacji wykona niezb dne pomiary i sporz dzi z tych pomiarów odpowiednie protoko y, yte do budowy materia y i urz dzenia powinny posiada odpowiednie atesty lub opinie badawcze wydane przez upowa nione jednostki badawcze W remontowanym budynku brak ochrony przeciwprzepi ciowej nale y j wykona przy najbli szym remoncie instalacji elektrycznej Opracowa

12 Str OBLICZENIA OCHRONY ODGROMOWEJ

13 Str. 13

14 Str INFORMACJA DOTYCZ CA BEZPIECZE STWA I OCHRONY ZDROWIA (zg. z rozporz dzeniem Ministra Infrastruktury z 23 czerwca 2003 ) PRZY ROBOTACH BUDOWLANYCH ZWI ZANYCH Z BUDOW INSTALACJI ODGROMOWJ NA BUDYNKU MIESZKALNYM PRZY UL. DWORCOWEJ 4 W PISZU INWESTOR : ADMINISTRATOR Sp. z o.o. w Piszu Pisz ul. W glicka 1 BRAN A : Elektryczna PROJEKTANT mgr in. Piotr Ciotrowski Pisz

15 Str. 15 Zakres robót Niniejszy projekt swym zakresem obejmuje budow instalacji odgromowej na budynkach mieszkalnym przy ul. Dworcowej w Piszu. Elementy zagospodarowania dzia ki stwarzaj ce zagro enie dla bezpiecze stwa i zdrowia ludzi - na etapie realizacji prac elektrycznych nie wyst pi bezpo rednie zagro enia dla pracowników realizuj cych prace elektroinstalacyjne pochodz ce od konstrukcji realizowanego budynku. W innym przypadku kierownik winien uj to w planie i szkoleniu. Zagro enia przy realizacji robót monta owych zagro enia od : - pracy na wysoko ci - wiruj cych cz ci maszyn i urz dze / bruzdownice, wiertarki / - sprz tu r cznego / m otki, przecinaki / - prac na dachu i cianach zewn trznych budynku - zagro enia od pozosta ych brygad budowlano instalacyjnych prowadzonych równolegle prace w obszarze - prace ziemne przy monta u uziomu Sposób prowadzenia instrukta u pracowników Ka dorazowo przed rozpocz ciem robót kieruj cy zespo em, lub kierownik robót winien udzieli instrukta u dla pracowników. Instrukta powinien sk ada si z: wymienienia rodzaju wykonywanych robót z dok adnym okre leniem ich kolejno ci, omówienie rodzaju zagro e dla zdrowia i ycia wyst puj ce przy wykonaniu tych robót, omówienie sposobu oznakowania miejsca pracy zgodnie z projektem organizacji na czas robót, omówienia rodków ochrony osobistej i sprz tu bhp jaki nale y u y przy wykonywaniu zaplanowanych robót. RODKI TECHNICZNE I ORGANIZACJA PRACY PRZY WYKONYWANYCH PRACACH.

16 Str. 16 -organizacja prac na wydzielonym terenie przy uzgodnieniu z pozosta ymi Brygadami wed ug harmonogramu robót - wskazanie bezpiecznych dróg komunikacji - lokalizacja rodków pierwszej pomocy - apteczka - sposobu prowadzenia prac - prace r czne z u yciem sprz tu mechanicznego - usytuowanie barierek, znaków ostrzegawczych, pomostów. - bezpiecze stwo w pracach transportowych - r czne przemieszczanie materia ów. - zastosowanie sprz tu ochronnego przy pracach elektroenergetycznych i mechanicznych oraz na wysoko ci - prace pomiarowe / ogl dziny, pomiary/ - prace na wysoko ci /sposób zabezpieczenia / - praca na rusztowaniach /(odbiór konstrukcji rusztowania, przegl dy ) - praca na podno nikach monta owych - praca sprz tu transportowego, mechanicznego /zagro enia od cz ci wiruj cych, wolnych elementów ci kich. Opracowa :

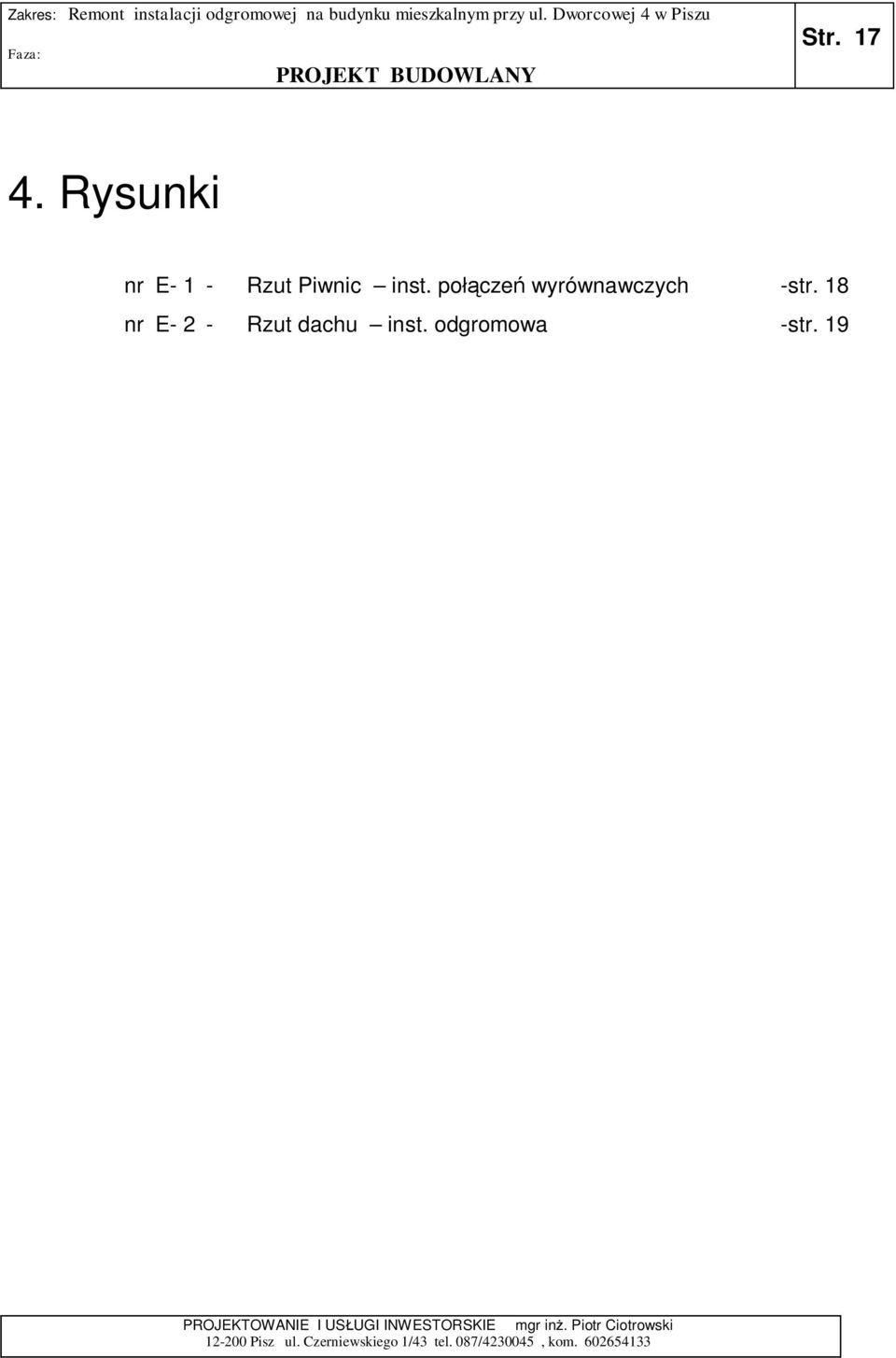

17 Str Rysunki nr E- 1 - Rzut Piwnic inst. po cze wyrównawczych -str. 18 nr E- 2 - Rzut dachu inst. odgromowa -str. 19
