1 User manual Opis produktu Schemat produktu 1)Przycisk w górę 2)Menu 3)Przycisk w dół 4)Interfejs USB 5)Kamera 6)Głośnik 7)Przycisk OK 8)MODE (tryb pracy) 9)Przycisk włączania 10)Ekran 11)Gniazdo karty SD 12)Podświetlenie LED w trybie nocnym 14)Reset (przywrócenie ustawień fabrycznych) 13)Potwierdzenie 15)MIC /Mikrofon

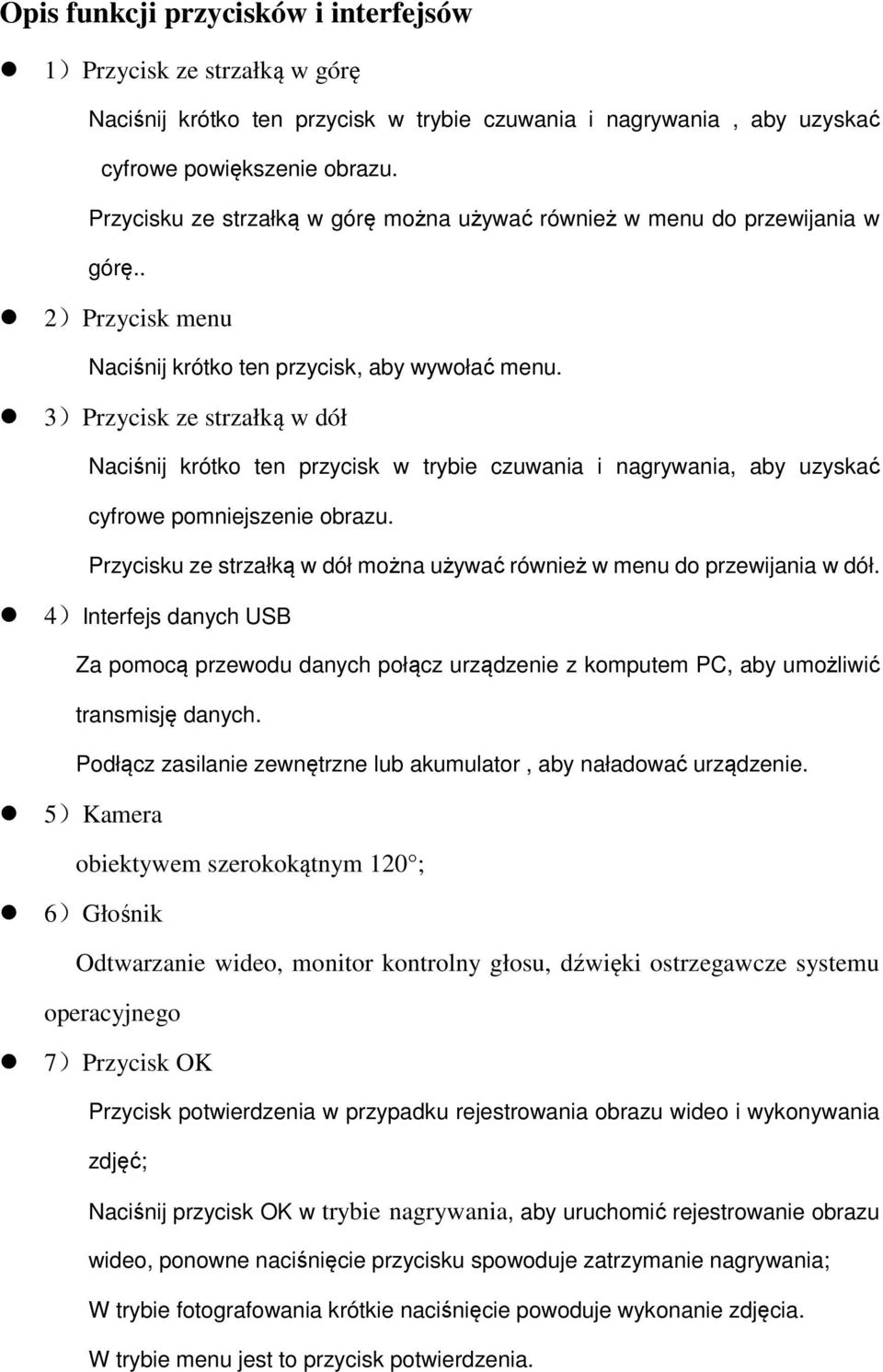

2 Opis funkcji przycisków i interfejsów 1)Przycisk ze strzałką w górę Naciśnij krótko ten przycisk w trybie czuwania i nagrywania, aby uzyskać cyfrowe powiększenie obrazu. Przycisku ze strzałką w górę można używać również w menu do przewijania w górę.. 2)Przycisk menu Naciśnij krótko ten przycisk, aby wywołać menu. 3)Przycisk ze strzałką w dół Naciśnij krótko ten przycisk w trybie czuwania i nagrywania, aby uzyskać cyfrowe pomniejszenie obrazu. Przycisku ze strzałką w dół można używać również w menu do przewijania w dół. 4)Interfejs danych USB Za pomocą przewodu danych połącz urządzenie z komputem PC, aby umożliwić transmisję danych. Podłącz zasilanie zewnętrzne lub akumulator, aby naładować urządzenie. 5)Kamera obiektywem szerokokątnym 120 ; 6)Głośnik Odtwarzanie wideo, monitor kontrolny głosu, dźwięki ostrzegawcze systemu operacyjnego 7)Przycisk OK Przycisk potwierdzenia w przypadku rejestrowania obrazu wideo i wykonywania zdjęć; Naciśnij przycisk OK w trybie nagrywania, aby uruchomić rejestrowanie obrazu wideo, ponowne naciśnięcie przycisku spowoduje zatrzymanie nagrywania; W trybie fotografowania krótkie naciśnięcie powoduje wykonanie zdjęcia. W trybie menu jest to przycisk potwierdzenia.

3 8)Mode (tryb pracy) Naciśnij krótko na ten przycisk, aby przełączać między trybem fotografowania, trybem nagrywania lub trybem odtwarzania. 9)Włącznik, wyłącznik Przycisk zasilania: długie naciśnięcie powoduje włączenie/wyłączenie urządzenia, krótkie naciśnięcie włącza/wyłącza podświetlenie w trybie nocnym. 10)Ekran Okno wyświetlacza 11)Gniazdo karty SD Miejsce podłączenia karty pamięci 12)LED flash light The night vision light can be turned on by pressing the POWER button. Podświetlenie w trybie nocnym można włączyć przez krótkie naciśnięcie przycisku włączania. 13)Szyna mocująca Umożliwia przymocowanie urządzenia do przedniej szybu pojazdu za pomocą adaptera. 14)Przycisk resetujący Przycisk przeznaczony do przywracania ustawień fabrycznych urządzenia, np. w przypadku awarii systemu. 15)Mikrofon Opis funkcji specjalnych Automatyczne włączanie nagrywania w momencie uruchomienia pojazdu oraz automatyczne wyłączanie wraz z wyłączeniem zapłonu, jak również zapis danych wideo po podłączeniu do zasilacza samochodowego. Wykaz operacji w trybie nagrywania (REC) / fotografowania Włącznik, wyłącznik Długie naciśnięcie przycisku Power on/off powoduje uruchomienie urządzenia, po włączeniu zaświeci się lampka kontrolna.

4 Następnie ponownie naciśnij i przytrzymaj przycisk Power on/off w celu wyłączenia, lampka kontrolna zgaśnie. Wskazówka: urządzenie wideo wyłączy się automatycznie, po wyemitowaniu ostrzeżenia dotyczącego niskiego poziomu naładowania akumulatora. Tryb nagrywania (REC) Naciśnij krótko przycisk M, aby przejść do trybu nagrywania (REC), miganie symbolu REC w lewym górnym rogu sygnalizuje włączenie trybu nagrywania. Krótkie naciśnięcie przycisku OK powoduje uruchomienie nagrywania, czerwona kropka na symbolu REC wskazuje, że nagrywanie zostało włączone. Tryb fotografowania Krótkie naciśnięcie przycisku M powoduje przejście do trybu fotografowania, symbol aparatu fotograficznego jest widoczny w lewym górnym rogu Następnie naciśnij krótko na przycisk OK, aby zrobić zdjęcie, jeśli ekran raz mignie, oznacza to, że zdjęcie zostało wykonane. Odtwarzanie nagrań wideo / przeglądanie zdjęć Naciśnij krótko przycisk M, aby przejść do trybu odtwarzania, symbol odtwarzania jest widoczny w lewym górnym rogu. Krótkie naciśnięcie przycisku Krótkie naciśnięcie przycisku umożliwia wybór plików znajdujących się powyżej. umożliwia wybór plików znajdujących się poniżej. Krótkie naciśnięcie przycisku OK powoduje uruchomienie odtwarzania/przeglądania. Ustawienia menu Krótkie naciśnięcie przycisku Menu otwiera tryb statusu ustawień wideo, tło kolumny video icon jest żółte, następnie ponownie naciśnij przycisk Menu, aby przejść do trybu ustawień, po przejściu tło kolumny set icon jest żółte. W celu przewijania opcji ustawień naciskaj przyciski w górę lub w dół, naciśnięcie przycisku OK spowoduje wybór zaznaczonej pozycji. Krótkie naciśnięcie przycisku Menu lub MODE spowoduje wyjście z opcji ustawień. TUstawienia czasu Naciśnij krótko przycisk MENU, aby przejść do opcji ustawień, z tego poziomu naciśnij

5 krótko przycisk Menu, aby otworzyć menu. Naciskając przyciski wprowadź ustawienia daty i godziny, naciśnij krótko przycisk OK, aby potwierdzić, krótkie naciśnięcie przycisku OK umożliwia przełączanie między ustawieniami r / m / d / g / m / s. Za pomocą przycisków można wybrać w menu żądane wartości, a następnie nacisnąć przycisk OK, aby potwierdzić wprowadzone zmiany. Wskazówki dotyczące akumulatora Wskazanie stanu naładowania akumulatora w pełni naładowany umiarkowanie naładowany nieco rozładowany całkowicie rozładowany Istnieją 3 metody ładowania akumulatora, gdy zaświeci się czerwona kontrolka, proces ładowania trwa ok. 180 minut, automatyczne wyłączenie się czerwonej kontrolki oznacza zakończenie procesu ładowania. 1. Użyj zasilacza do naładowania akumulatora. 2. Użyj portu PC-USB do naładowania akumulatora. 3. W samochodzie do naładowania urządzenia można wykorzystać gniazdo zapalniczki samochodowej. Wskazówka: kamerę wideo można podłączać wyłącznie do 5V zasilacza samochodowego, w przeciwnym razie może dojść do uszkodzenia urządzenia. Niniejszy produkt może być użytkowany w samochodzie wyłącznie po podłączeniu do gniazda 12V/14V. Uwaga: w przypadku awarii spowodowanej niewłaściwą obsługą należy wyjąć akumulator lub nacisnąć przycisk Reset, aby zrestartować urządzenie. Specyfikacja produktu Funkcje Przekątna ekranu LCD Kamera Język Kamera HD,, nagrywanie wideo w jakości HD 1.5 3,81 cm 120 stopni, klasa A+, szerokokątny obiektyw o wysokiej rozdzielczości Rosyjski, japoński, francuski, włoski, niemiecki, hiszpański,

6 angielski, chiński (uproszczony), chiński (tradycyjny), koreański, itd... Formaty plików Format zapisu wideo AVI M-JPEG Kolor Ciągły zapis wideo Automatyczne włączanie/wyłączanie Funkcja Motion Standard Bezprzewodowe nagrywanie w pętli, bez przerw Włączanie/wyłączanie zsynchronizowane z włącznikiem zapłonu Detection (detekcja ruchu) Synchronizacja czasu Obsługiwana (R / M / D / G / M/ S) Nośniki Tryb fotografowania Format zdjęć Karta pamięci MIC Wbudowany głośnik Wbudowana pamięć (łącznie: 64 MB) 5 mln pikseli JPEG Micro SD (maks. 32 GB) stereo Tryb nocny IR Wyjście wideo Format wideo Częstotliwość Funkcja USB Interfejs zasilania Akumulator AV-OUT / HDMI PAL / NTSC 50 Hz/60 Hz 1:Dysk-USB 2:Kamera -PC 5V 800 ma Wbudowany 300 mah

7 Rozwiązywanie problemów: W przypadku problemów związanych ze zwykłym użytkowaniem prosimy o wypróbowanie poniższych metod: Brak możliwości wykonywania zdjęć i nagrywania materiałów wideo Sprawdź, czy na karcie micro SD jest wystarczająco dużo miejsca lub czy nie jest ustawiona na brak możliwości zapisu. Automatyczne zatrzymywanie się podczas nagrywania Używaj kompatybilnej karty micro SD o wysokiej prędkości z czytnikiem SDHC, ponieważ duża ilość danych wideo HD wymaga stosowania karty micro SD C4 i C6. Podczas przeglądania zdjęć lub odtwarzania materiału wideo pojawia się komunikat Błąd pliku Niekompletne pliki w wyniku błędu zapisu na karcie micro SD, użyj funkcji formatowania, aby sformatować kartę pamięci. Niewyraźny obraz wideo Sprawdź, czy obiektyw nie jest zabrudzony lub nie ma na nim odcisków palców i wyczyść obiektyw kamery specjalną ściereczką do czyszczenia obiektywów. Czarny ekran w przypadku motywu nieba lub wody Obrazy charakteryzujące się dużym kontrastem mają negatywny wpływ na funkcję automatycznego nagrywania przez kamerę, parametr EV, czyli naświetlanie, można odpowiednio dopasować w opcjach ustawień. Niezadowalająca kolorystyka w dni pochmurne i przy naturalnym oświetleniu otoczenia Ustawić w menu Ustawienia funkcję Light set. Zakłócenia w postaci pasów na ekranie Wynik niewłaściwej częstotliwości odświeżania, parametr częstotliwości lokalnego źródła prądu ustaw w menu na 50 Hz lub 60 Hz. Awaria systemu Ponownie uruchom urządzenie, naciskając krótko przycisk Reset (zurücksetzen).
