7.B.1.1 Część opisowa.

Wielkość: px
Rozpocząć pokaz od strony:

Download "7.B.1.1 Część opisowa."

Transkrypt

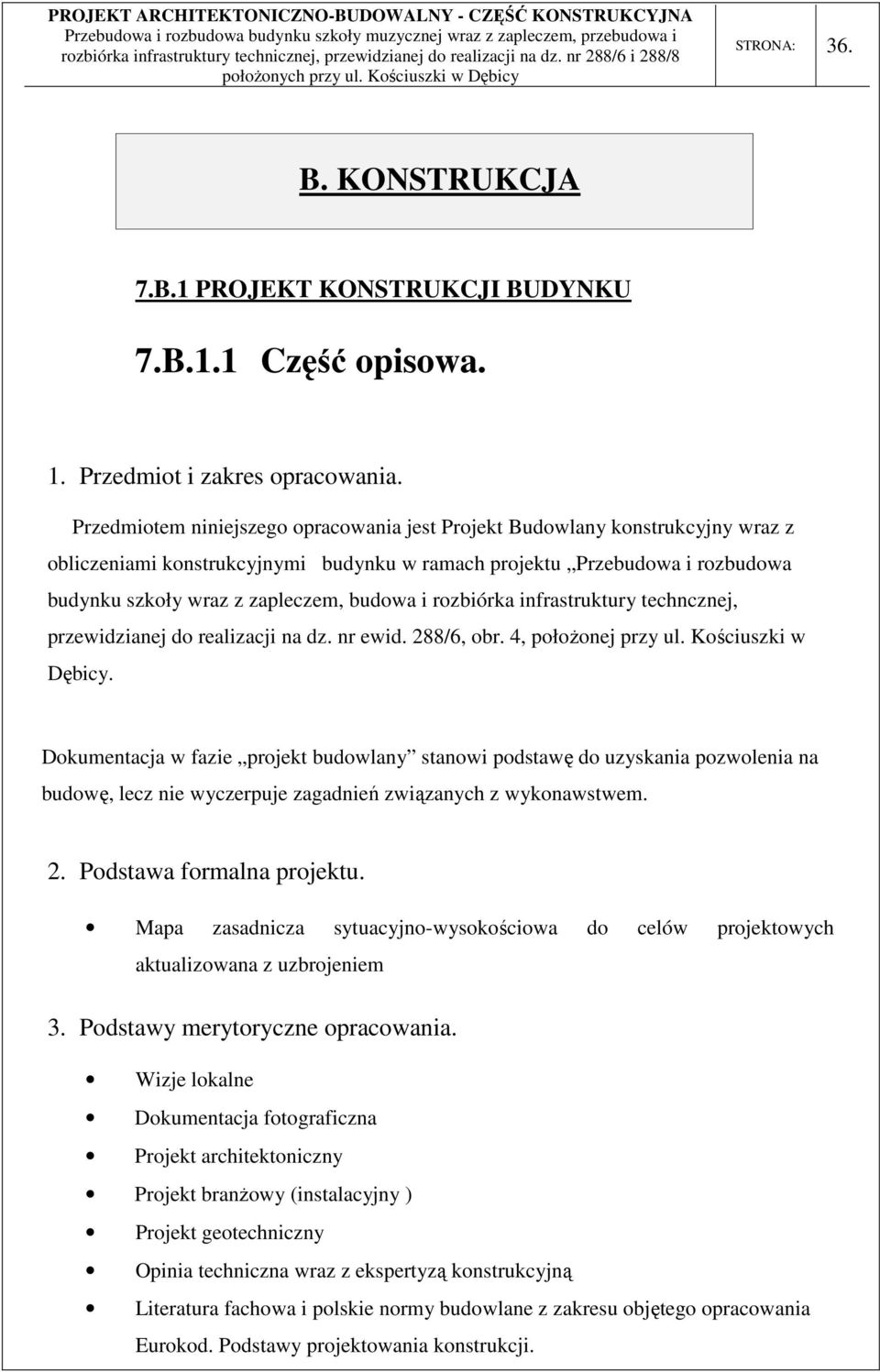

1 STRONA: 36. B. KONSTRUKCJA 7.B.1 PROJEKT KONSTRUKCJI BUDYNKU 7.B.1.1 Część opisowa. 1. Przedmiot i zakres opracowania. Przedmiotem niniejszego opracowania jest Projekt Budowlany konstrukcyjny wraz z obliczeniami konstrukcyjnymi budynku w ramach projektu Przebudowa i rozbudowa budynku szkoły wraz z zapleczem, budowa i rozbiórka infrastruktury techncznej, przewidzianej do realizacji na dz. nr ewid. 288/6, obr. 4, położonej przy ul. Kościuszki w Dębicy. Dokumentacja w fazie projekt budowlany stanowi podstawę do uzyskania pozwolenia na budowę, lecz nie wyczerpuje zagadnień związanych z wykonawstwem. 2. Podstawa formalna projektu. Mapa zasadnicza sytuacyjno-wysokościowa do celów projektowych aktualizowana z uzbrojeniem 3. Podstawy merytoryczne opracowania. Wizje lokalne Dokumentacja fotograficzna Projekt architektoniczny Projekt branżowy (instalacyjny ) Projekt geotechniczny Opinia techniczna wraz z ekspertyzą konstrukcyjną Literatura fachowa i polskie normy budowlane z zakresu objętego opracowania Eurokod. Podstawy projektowania konstrukcji.

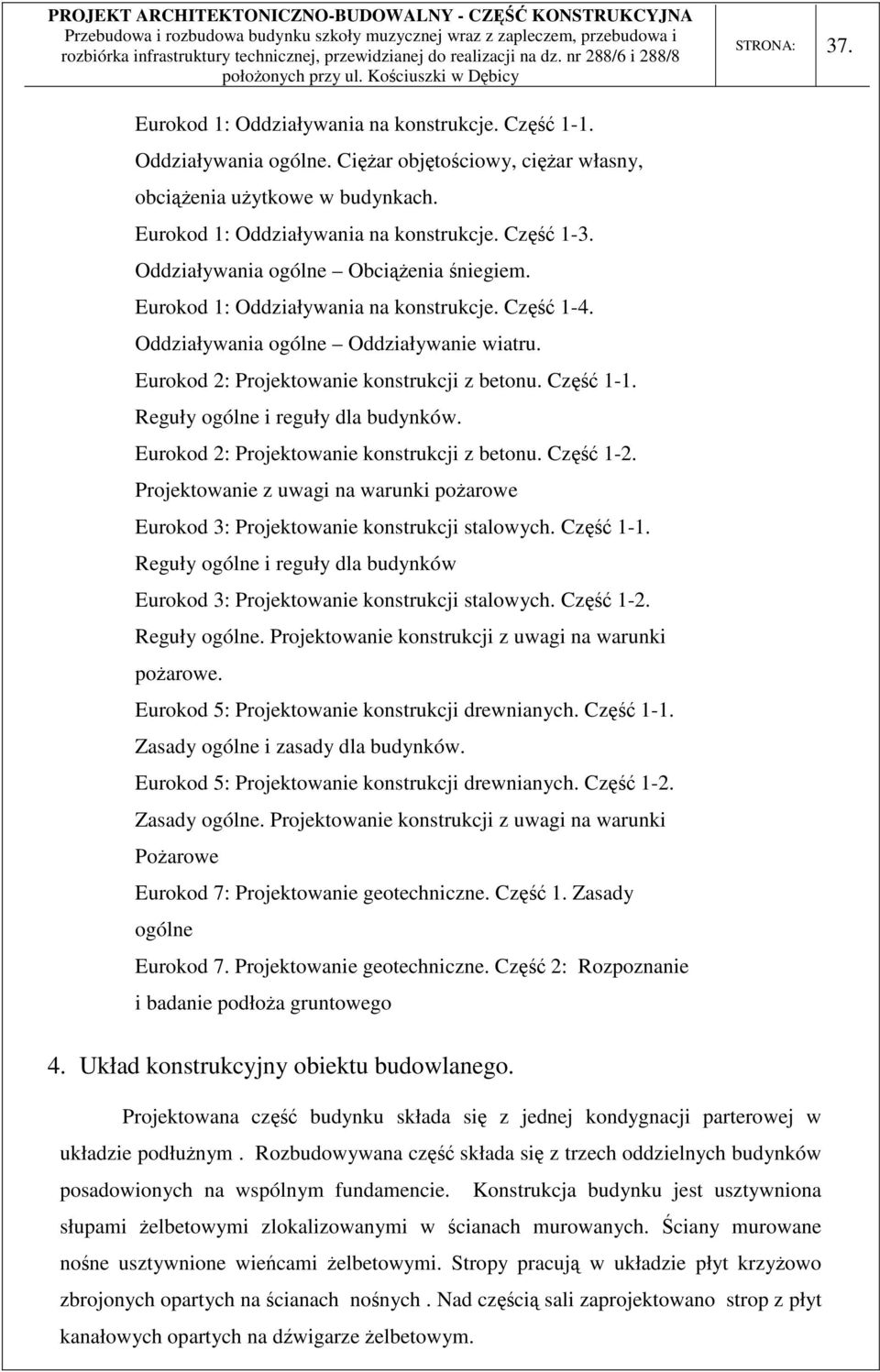

2 STRONA: 37. Eurokod 1: Oddziaływania na konstrukcje. Część 1-1. Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. Eurokod 1: Oddziaływania na konstrukcje. Część 1-3. Oddziaływania ogólne Obciążenia śniegiem. Eurokod 1: Oddziaływania na konstrukcje. Część 1-4. Oddziaływania ogólne Oddziaływanie wiatru. Eurokod 2: Projektowanie konstrukcji z betonu. Część 1-1. Reguły ogólne i reguły dla budynków. Eurokod 2: Projektowanie konstrukcji z betonu. Część 1-2. Projektowanie z uwagi na warunki pożarowe Eurokod 3: Projektowanie konstrukcji stalowych. Część 1-1. Reguły ogólne i reguły dla budynków Eurokod 3: Projektowanie konstrukcji stalowych. Część 1-2. Reguły ogólne. Projektowanie konstrukcji z uwagi na warunki pożarowe. Eurokod 5: Projektowanie konstrukcji drewnianych. Część 1-1. Zasady ogólne i zasady dla budynków. Eurokod 5: Projektowanie konstrukcji drewnianych. Część 1-2. Zasady ogólne. Projektowanie konstrukcji z uwagi na warunki Pożarowe Eurokod 7: Projektowanie geotechniczne. Część 1. Zasady ogólne Eurokod 7. Projektowanie geotechniczne. Część 2: Rozpoznanie i badanie podłoża gruntowego 4. Układ konstrukcyjny obiektu budowlanego. Projektowana część budynku składa się z jednej kondygnacji parterowej w układzie podłużnym. Rozbudowywana część składa się z trzech oddzielnych budynków posadowionych na wspólnym fundamencie. Konstrukcja budynku jest usztywniona słupami żelbetowymi zlokalizowanymi w ścianach murowanych. Ściany murowane nośne usztywnione wieńcami żelbetowymi. Stropy pracują w układzie płyt krzyżowo zbrojonych opartych na ścianach nośnych. Nad częścią sali zaprojektowano strop z płyt kanałowych opartych na dźwigarze żelbetowym.

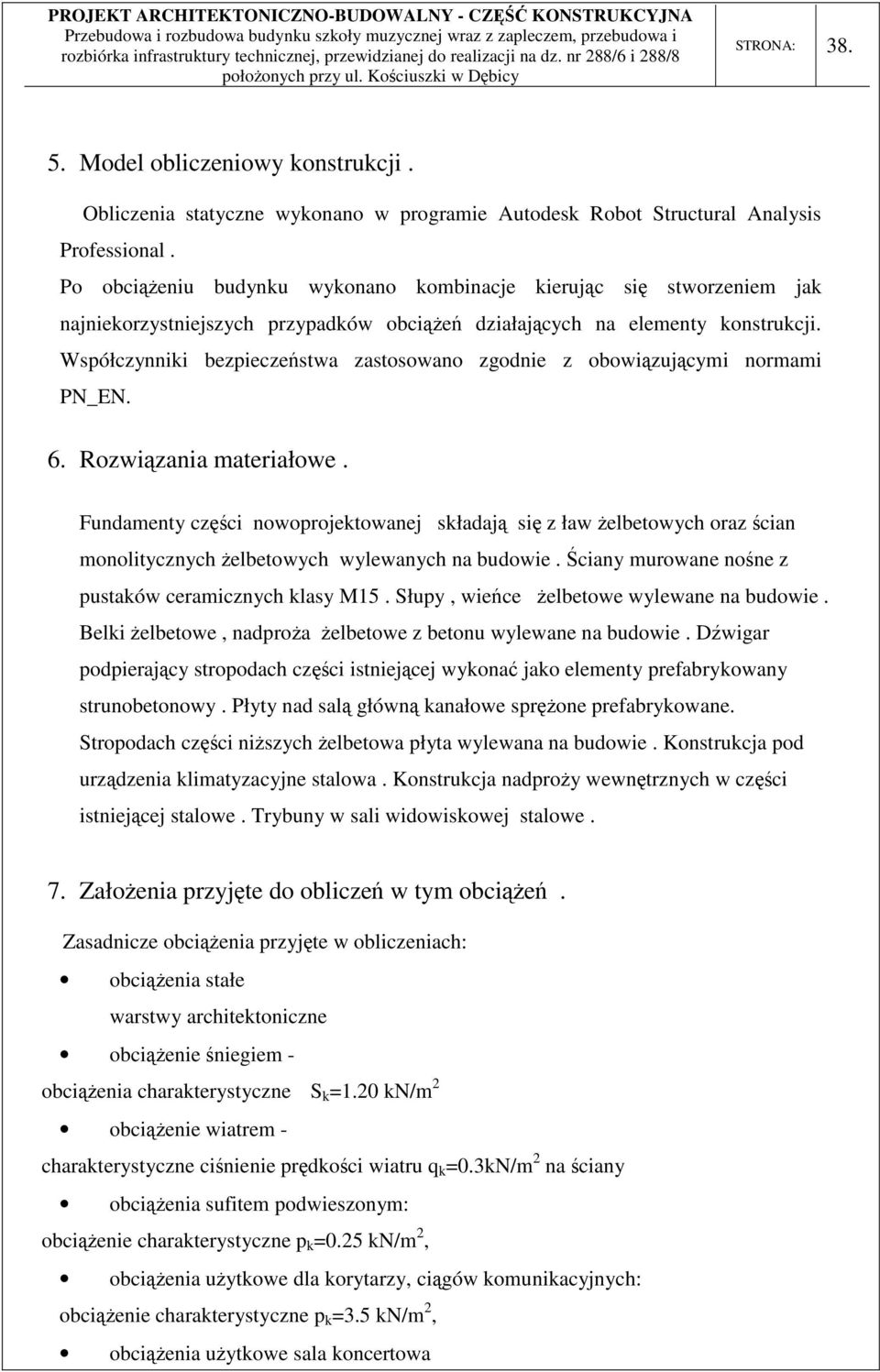

3 STRONA: Model obliczeniowy konstrukcji. Obliczenia statyczne wykonano w programie Autodesk Robot Structural Analysis Professional. Po obciążeniu budynku wykonano kombinacje kierując się stworzeniem jak najniekorzystniejszych przypadków obciążeń działających na elementy konstrukcji. Współczynniki bezpieczeństwa zastosowano zgodnie z obowiązującymi normami PN_EN. 6. Rozwiązania materiałowe. Fundamenty części nowoprojektowanej składają się z ław żelbetowych oraz ścian monolitycznych żelbetowych wylewanych na budowie. Ściany murowane nośne z pustaków ceramicznych klasy M15. Słupy, wieńce żelbetowe wylewane na budowie. Belki żelbetowe, nadproża żelbetowe z betonu wylewane na budowie. Dźwigar podpierający stropodach części istniejącej wykonać jako elementy prefabrykowany strunobetonowy. Płyty nad salą główną kanałowe sprężone prefabrykowane. Stropodach części niższych żelbetowa płyta wylewana na budowie. Konstrukcja pod urządzenia klimatyzacyjne stalowa. Konstrukcja nadproży wewnętrznych w części istniejącej stalowe. Trybuny w sali widowiskowej stalowe. 7. Założenia przyjęte do obliczeń w tym obciążeń. Zasadnicze obciążenia przyjęte w obliczeniach: obciążenia stałe warstwy architektoniczne obciążenie śniegiem - obciążenia charakterystyczne S k =1.20 kn/m 2 obciążenie wiatrem - charakterystyczne ciśnienie prędkości wiatru q k =0.3kN/m 2 na ściany obciążenia sufitem podwieszonym: obciążenie charakterystyczne p k =0.25 kn/m 2, obciążenia użytkowe dla korytarzy, ciągów komunikacyjnych: obciążenie charakterystyczne p k =3.5 kn/m 2, obciążenia użytkowe sala koncertowa

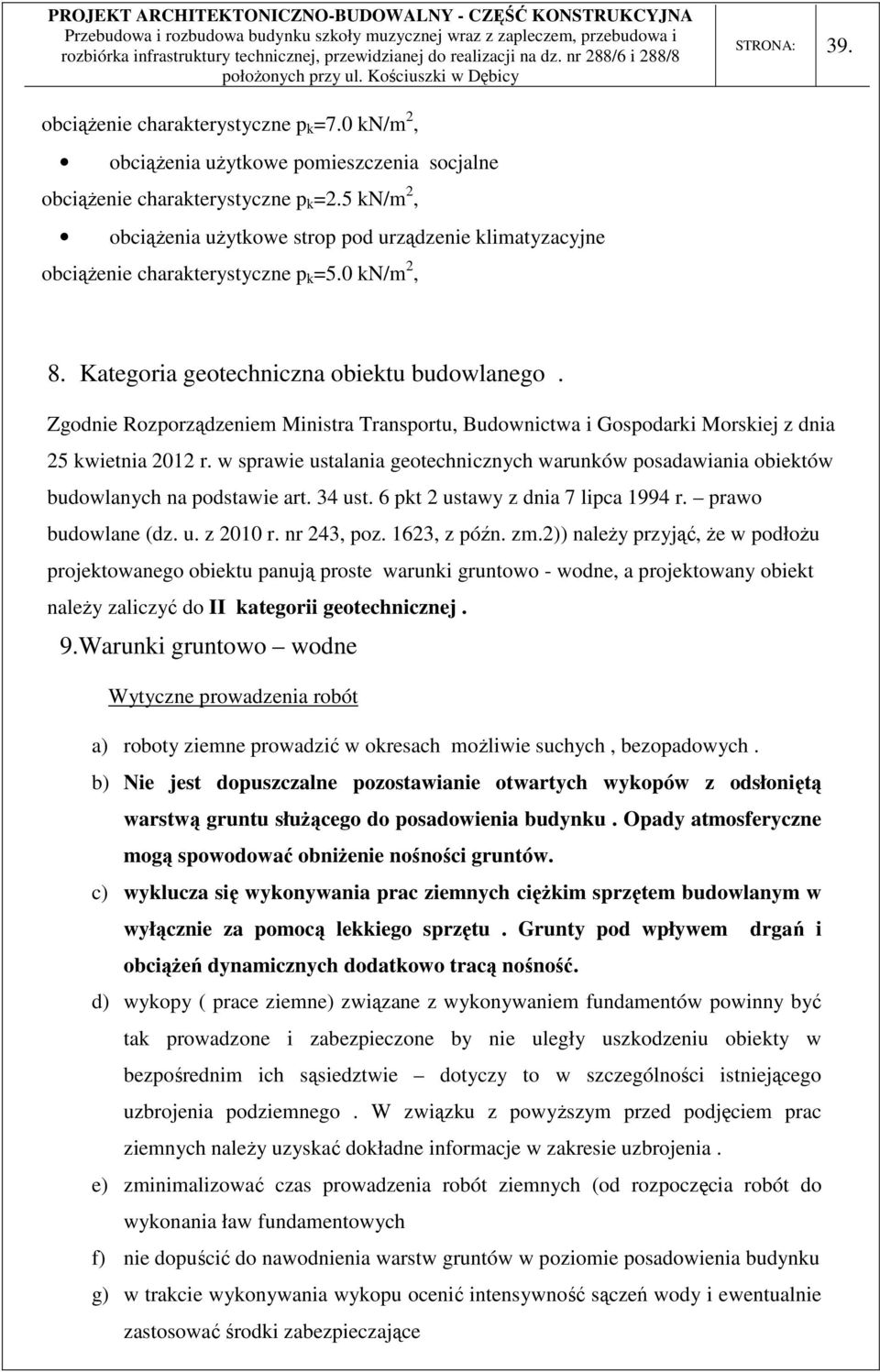

4 STRONA: 39. obciążenie charakterystyczne p k =7.0 kn/m 2, obciążenia użytkowe pomieszczenia socjalne obciążenie charakterystyczne p k =2.5 kn/m 2, obciążenia użytkowe strop pod urządzenie klimatyzacyjne obciążenie charakterystyczne p k =5.0 kn/m 2, 8. Kategoria geotechniczna obiektu budowlanego. Zgodnie Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych na podstawie art. 34 ust. 6 pkt 2 ustawy z dnia 7 lipca 1994 r. prawo budowlane (dz. u. z 2010 r. nr 243, poz. 1623, z późn. zm.2)) należy przyjąć, że w podłożu projektowanego obiektu panują proste warunki gruntowo - wodne, a projektowany obiekt należy zaliczyć do II kategorii geotechnicznej. 9.Warunki gruntowo wodne Wytyczne prowadzenia robót a) roboty ziemne prowadzić w okresach możliwie suchych, bezopadowych. b) Nie jest dopuszczalne pozostawianie otwartych wykopów z odsłoniętą warstwą gruntu służącego do posadowienia budynku. Opady atmosferyczne mogą spowodować obniżenie nośności gruntów. c) wyklucza się wykonywania prac ziemnych ciężkim sprzętem budowlanym w wyłącznie za pomocą lekkiego sprzętu. Grunty pod wpływem drgań i obciążeń dynamicznych dodatkowo tracą nośność. d) wykopy ( prace ziemne) związane z wykonywaniem fundamentów powinny być tak prowadzone i zabezpieczone by nie uległy uszkodzeniu obiekty w bezpośrednim ich sąsiedztwie dotyczy to w szczególności istniejącego uzbrojenia podziemnego. W związku z powyższym przed podjęciem prac ziemnych należy uzyskać dokładne informacje w zakresie uzbrojenia. e) zminimalizować czas prowadzenia robót ziemnych (od rozpoczęcia robót do wykonania ław fundamentowych f) nie dopuścić do nawodnienia warstw gruntów w poziomie posadowienia budynku g) w trakcie wykonywania wykopu ocenić intensywność sączeń wody i ewentualnie zastosować środki zabezpieczające

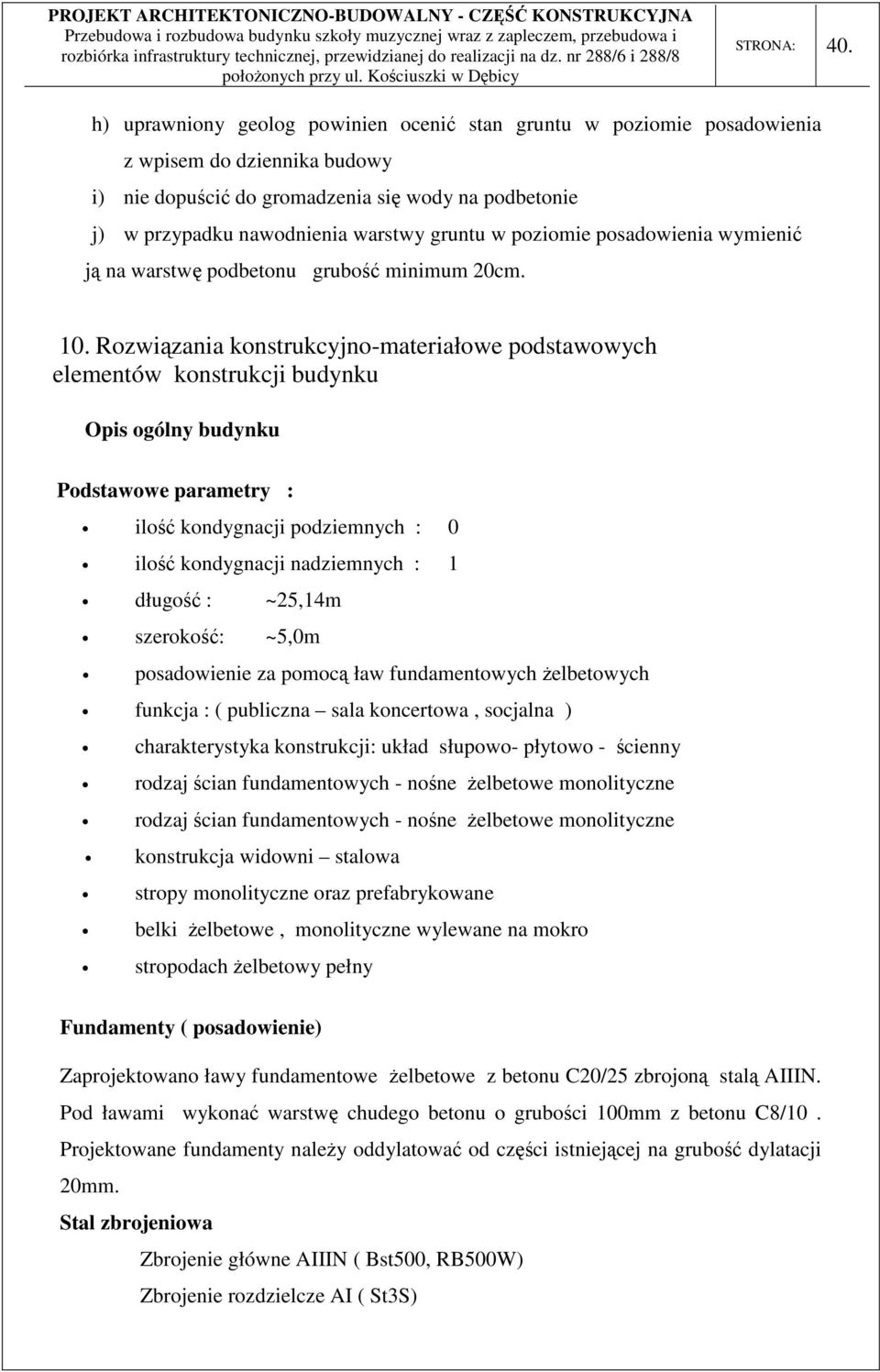

5 STRONA: 40. h) uprawniony geolog powinien ocenić stan gruntu w poziomie posadowienia z wpisem do dziennika budowy i) nie dopuścić do gromadzenia się wody na podbetonie j) w przypadku nawodnienia warstwy gruntu w poziomie posadowienia wymienić ją na warstwę podbetonu grubość minimum 20cm. 10. Rozwiązania konstrukcyjno-materiałowe podstawowych elementów konstrukcji budynku Opis ogólny budynku Podstawowe parametry : ilość kondygnacji podziemnych : 0 ilość kondygnacji nadziemnych : 1 długość : ~25,14m szerokość: ~5,0m posadowienie za pomocą ław fundamentowych żelbetowych funkcja : ( publiczna sala koncertowa, socjalna ) charakterystyka konstrukcji: układ słupowo- płytowo - ścienny rodzaj ścian fundamentowych - nośne żelbetowe monolityczne rodzaj ścian fundamentowych - nośne żelbetowe monolityczne konstrukcja widowni stalowa stropy monolityczne oraz prefabrykowane belki żelbetowe, monolityczne wylewane na mokro stropodach żelbetowy pełny Fundamenty ( posadowienie) Zaprojektowano ławy fundamentowe żelbetowe z betonu C20/25 zbrojoną stalą AIIIN. Pod ławami wykonać warstwę chudego betonu o grubości 100mm z betonu C8/10. Projektowane fundamenty należy oddylatować od części istniejącej na grubość dylatacji 20mm. Stal zbrojeniowa Zbrojenie główne AIIIN ( Bst500, RB500W) Zbrojenie rozdzielcze AI ( St3S)

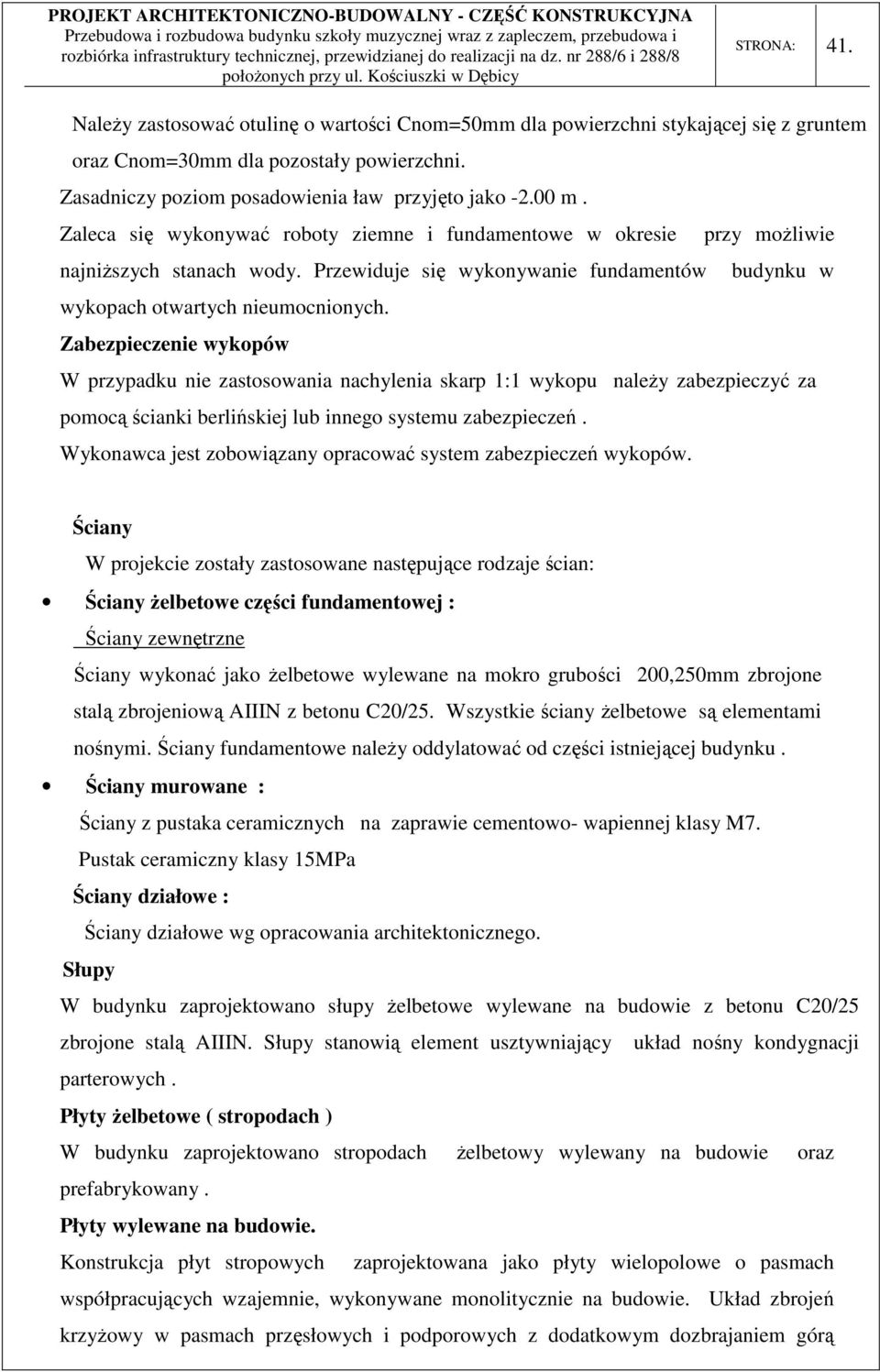

6 STRONA: 41. Należy zastosować otulinę o wartości Cnom=50mm dla powierzchni stykającej się z gruntem oraz Cnom=30mm dla pozostały powierzchni. Zasadniczy poziom posadowienia ław przyjęto jako m. Zaleca się wykonywać roboty ziemne i fundamentowe w okresie przy możliwie najniższych stanach wody. Przewiduje się wykonywanie fundamentów budynku w wykopach otwartych nieumocnionych. Zabezpieczenie wykopów W przypadku nie zastosowania nachylenia skarp 1:1 wykopu należy zabezpieczyć za pomocą ścianki berlińskiej lub innego systemu zabezpieczeń. Wykonawca jest zobowiązany opracować system zabezpieczeń wykopów. Ściany W projekcie zostały zastosowane następujące rodzaje ścian: Ściany żelbetowe części fundamentowej : Ściany zewnętrzne Ściany wykonać jako żelbetowe wylewane na mokro grubości 200,250mm zbrojone stalą zbrojeniową AIIIN z betonu C20/25. Wszystkie ściany żelbetowe są elementami nośnymi. Ściany fundamentowe należy oddylatować od części istniejącej budynku. Ściany murowane : Ściany z pustaka ceramicznych na zaprawie cementowo- wapiennej klasy M7. Pustak ceramiczny klasy 15MPa Ściany działowe : Ściany działowe wg opracowania architektonicznego. Słupy W budynku zaprojektowano słupy żelbetowe wylewane na budowie z betonu C20/25 zbrojone stalą AIIIN. Słupy stanowią element usztywniający układ nośny kondygnacji parterowych. Płyty żelbetowe ( stropodach ) W budynku zaprojektowano stropodach żelbetowy wylewany na budowie oraz prefabrykowany. Płyty wylewane na budowie. Konstrukcja płyt stropowych zaprojektowana jako płyty wielopolowe o pasmach współpracujących wzajemnie, wykonywane monolitycznie na budowie. Układ zbrojeń krzyżowy w pasmach przęsłowych i podporowych z dodatkowym dozbrajaniem górą

7 STRONA: 42. pasm podporowych i obszarów podpór słupowych, belkowych i liniowych w formie ścian. Zbrojenia zrealizowane z uwagi na średnicę prętów jako pręty proste. Zakotwienia i uciąg lenia prętów realizować na zakłady długości min. 40 średnic według PN. Dla zrealizowania zbrojeń i betonowania stropów należy zastosować wskazania najnowszej wersja normy PN-B-03264: ( Uwzględnia ustalenia ostatniego wydania normy europejskiej Eurokod 2 (pr PN-EN ) oraz krajowe doświadczenia w zakresie projektowania i wykonawstwa konstrukcji betonowych. ). Płyty wykonać z betonu C25/25 i stali A-IIIN ( np. BSt 500 S, RB500 i RB500W ) według rysunków szczegółowych układów zbrojeń. Należy zapewnić zabezpieczenie naroży i krawędzi otworów koniecznych w płytach stropowych. Dotyczy otworów instalacji wentylacyjnej oraz otworów instalacji rurowych o średnicy powyżej 160mm. W budynku zaprojektowano następujące rodzaje płyt: Pz.-01 płyta żelbetowa grubość 170mm, Klasa C20/25 stal AIIIN Pz.-02 płyta żelbetowa grubość 170mm, Klasa C20/25 stal AIIIN Strop nad salą koncertową Zaprojektowano strop nad salą z elementów prefabrykowanych żelbetowych opartych na wieńcach żelbetowych wylewanych na budowie oraz na dźwigarze strunobetonowym. Płyty stropowe kanałowe sprężone o wysokości 150mm. Pasma płyt pracują w układzie belki wolnopodpartej opartej. Nośność płyty dla rozpiętości L= 5,0m wynosi M= 15kN/m2. Pz.-03 płyta prefabrykowana, płyty kanałowe sprężone hp=150mm ( płyty kanałowe HC/150/8/R60) Nadproża W przedmiotowym budynku w ścianach zewnętrznych oraz wewnętrznych zaprojektowano nadproża żelbetowe. Zbrojenie nadproży wykonać w postaci kosza. Pręty zbrojenia podłużnego wykonać ze stali A -IIIN. Nadproża oznaczono symbolem Nz.01. Nadproża wykonać z betonu klasy C20/25 Belki W przedmiotowym budynku zaprojektowano belki żelbetowe. Zbrojenie wykonać w postaci kosza. Pręty zbrojenia podłużnego wykonać ze stali A -IIIN. Nadproża wykonać z betonu klasy C20/25

8 STRONA: 43. Biegi schodowe Konstrukcja płyt spoczników i biegów zaprojektowana jako płyty jednoprzęsłowe. Dla zwiększenia bezpieczeństwa użytkowania, komfortu i eksploatacji założono schemat płyt schodowych jako belki wolnopodpartej. Układ zbrojeń jednokierunkowych w pasmach podłużnych z dodatkowym dozbrajaniem górą pasm podporowych. W budynku zaprojektowano monolityczne żelbetowe schody płytowe. Schody oznaczono jako Sch-01 oraz Sch-02 Zbrojenie główne schodów zaprojektowano z prętów #12mm co 100mm ze stali klasy A-IIIN. Zbrojenie rozdzielcze wykonać w postaci prętów #8mm co 250mm ze stali klasy A-I Schody wykonać z betonu żwirowego klasy C20/25. Sch.-01- biegi schodowe żelbetowa 1 Sch.-02- biegi schodowe żelbetowa 2 Sch.-03- biegi schodowe żelbetowa 3 Sch.-04- biegi schodowe żelbetowa 3 Szczegóły dotyczące zbrojenia elementów biegów schodowych zostaną przedstawione w projekcie wykonawczy. Konstrukcja wsporcza pod urządzenia klimatyzacyjne. Zaprojektowano konstrukcje wsporczą pod urządzenia klimatyzacyjne za pomocą dwuteowników stalowych HEA160 wykonanych ze stali S235 i spawanych ER 1.46 Konstrukcje należy zabezpieczyć antykorozyjnie wg opisu zabezpieczenia. Zabezpieczenie antykorozyjne Elementy stalowe. a) Malowanie podkładowe: farba chlorokauczukowa do gruntowania przeciwrdzewna, chromianowa, czerwona tlenkowa o symbolu SWA warstwa, - farba chlorokauczukowa do gruntowania chemoodporna o symbolu SWA XXX - 1 warstwa b) Malowanie nawierzchniowe: emalia chlorokauczukowa - chemoodporna o symbolu SWA XXX - 1warstwa. Wymagany stopień czystości konstrukcji. 2. Zgodnie z PN- EN ISO obiekt zalicza się do kategorii agresywności środowiska C2 (mała agresywność środowiska). Wszystkie elementy konstrukcji stalowej winny być poddane

9 STRONA: 44. dokładnemu oczyszczeniu z rdzy i zanieczyszczeń do stopnia czystości Sa2 wg PN-EN ISO obróbką strumieniową. Malowanie przyjęto system S2.07. wg EN ISO dla długiego okresu oczekiwanej trwałości. Przykładowe rozwiązanie powłok malarski podano poniżej: - powłoka gruntująca: 2 x farba alkidowa łączna grubość warstw 80 m - powłoka nawierzchniowa: 2 x farba alkidowa łączna grubość warstw 100 m Łączna grubość powłok 180 m Po ostatecznym zmontowaniu konstrukcji stalowych należy uzupełnić wszystkie ubytki powłok ochronnych powstałych w trakcie transportu, składowania i montażu. Zabezpieczenie spawów wykonywanych na montażu oczyszczenie do stopnia czystości St2 i malowanie farbami opisanymi powyżej. W trakcie montażu szczególną uwagę zwrócić należy na antykorozyjne zabezpieczenie styków montażowych i elementów podporowych. Powierzchni elementów stalowych przewidzianych do obetonowania nie malować. 11. Zabezpieczenia przed wpływami eksploatacji górniczej. Obiekt nie znajduje się rejonie oddziaływania eksploatacji górniczej. 12. Rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych. Zgodnie z projektem branży architektonicznej. 13. Projekty i opracowania towarzyszące Niniejszy projekt należy rozpatrywać i wykonywać łącznie z projektami branży: architektonicznej instalacyjnej, elektrycznej. Dokumentacja geotechniczna określająca warunki posadowienia projektowanego budynku 14. Informacja o planie BIOZ Informacje o planie BIOZ wykonano jako cześć opracowania cz. architektonicznej.

10 STRONA: Materiały Elementy żelbetowe. Podbeton C8/10MPa, Beton o klasie C30/37 Stal zbrojeniowa Zbrojenie główne AIIIN ( Bst500, RB500W) Zbrojenie rozdzielcze A0 Ściany murowane Pustaki ceramiczne klasy 15MPa Zaprawa klasy M10 Uwagi dodatkowe Obowiązują wszystkie uwagi zawarte w niniejszym opisie technicznym, na rysunkach i arkuszach obliczeniowych. Wszystkie prace budowlane i montażowe wykonać zgodnie z zasadami BHP, odpowiednimi wytycznymi normowymi, ogólnymi zasadami wiedzy technicznej i pod nadzorem osoby uprawnionej. Przed przystąpieniem do realizacji wykonawca zobowiązany jest do opracowania projektu organizacji robót. Projekt organizacji musi uwzględniać zachowanie stateczności konstrukcji na każdym etapie jej realizacji. Nie dopuszcza się wprowadzenia zmian do projektu bez zgody autora niniejszego opracowania. Wszystkie zmiany muszą uzyskać pisemną aprobatę autora projektu. Do prowadzenia prac budowlanych należy używać wyłącznie materiałów i wyrobów posiadających odpowiednie dopuszczenie i atesty. Projektant : mgr inż. Piotr Frosztęga upr. PDK/0002/POOK/12 Sprawdzający : mgr inż. Tomasz Soboń upr. UAN/III/7342/19/98

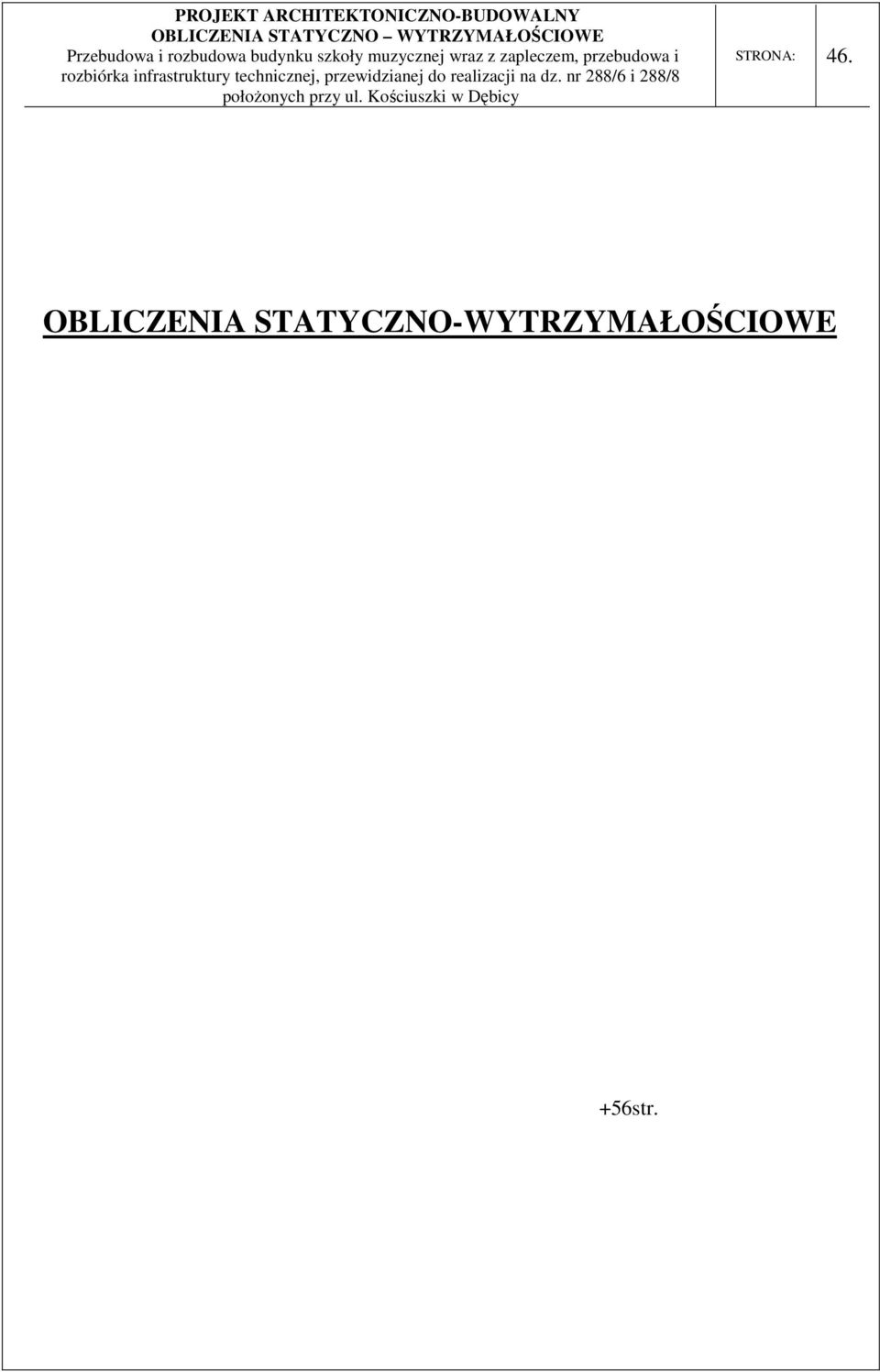

11 PROJEKT ARCHITEKTONICZNO-BUDOWALNY OBLICZENIA STATYCZNO WYTRZYMAŁOŚCIOWE STRONA: 46. OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE +56str.

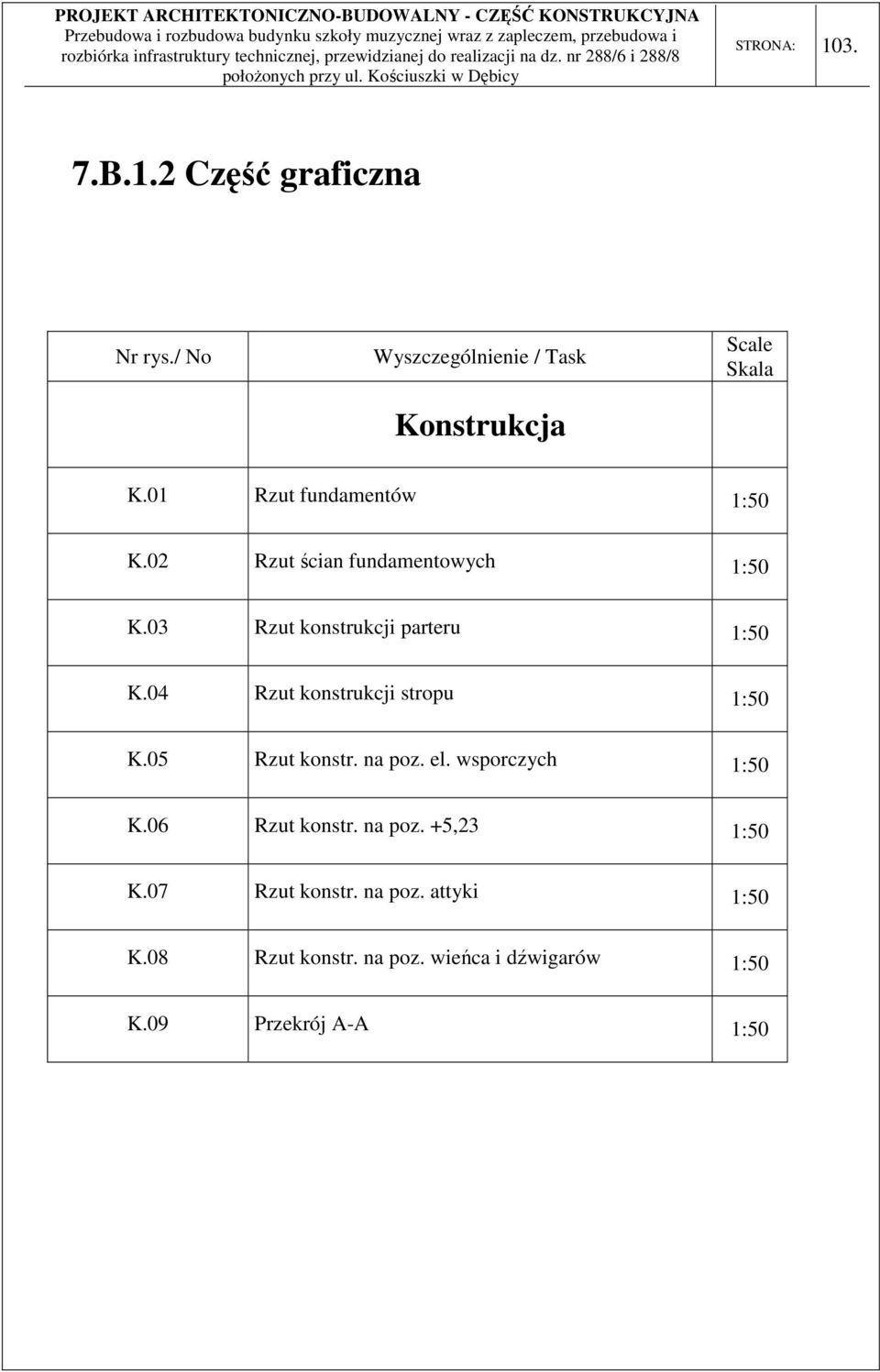

12 STRONA: B.1.2 Część graficzna Nr rys./ No Wyszczególnienie / Task Konstrukcja Scale Skala K.01 Rzut fundamentów 1:50 K.02 Rzut ścian fundamentowych 1:50 K.03 Rzut konstrukcji parteru 1:50 K.04 Rzut konstrukcji stropu 1:50 K.05 Rzut konstr. na poz. el. wsporczych 1:50 K.06 Rzut konstr. na poz. +5,23 1:50 K.07 Rzut konstr. na poz. attyki 1:50 K.08 Rzut konstr. na poz. wieńca i dźwigarów 1:50 K.09 Przekrój A-A 1:50
