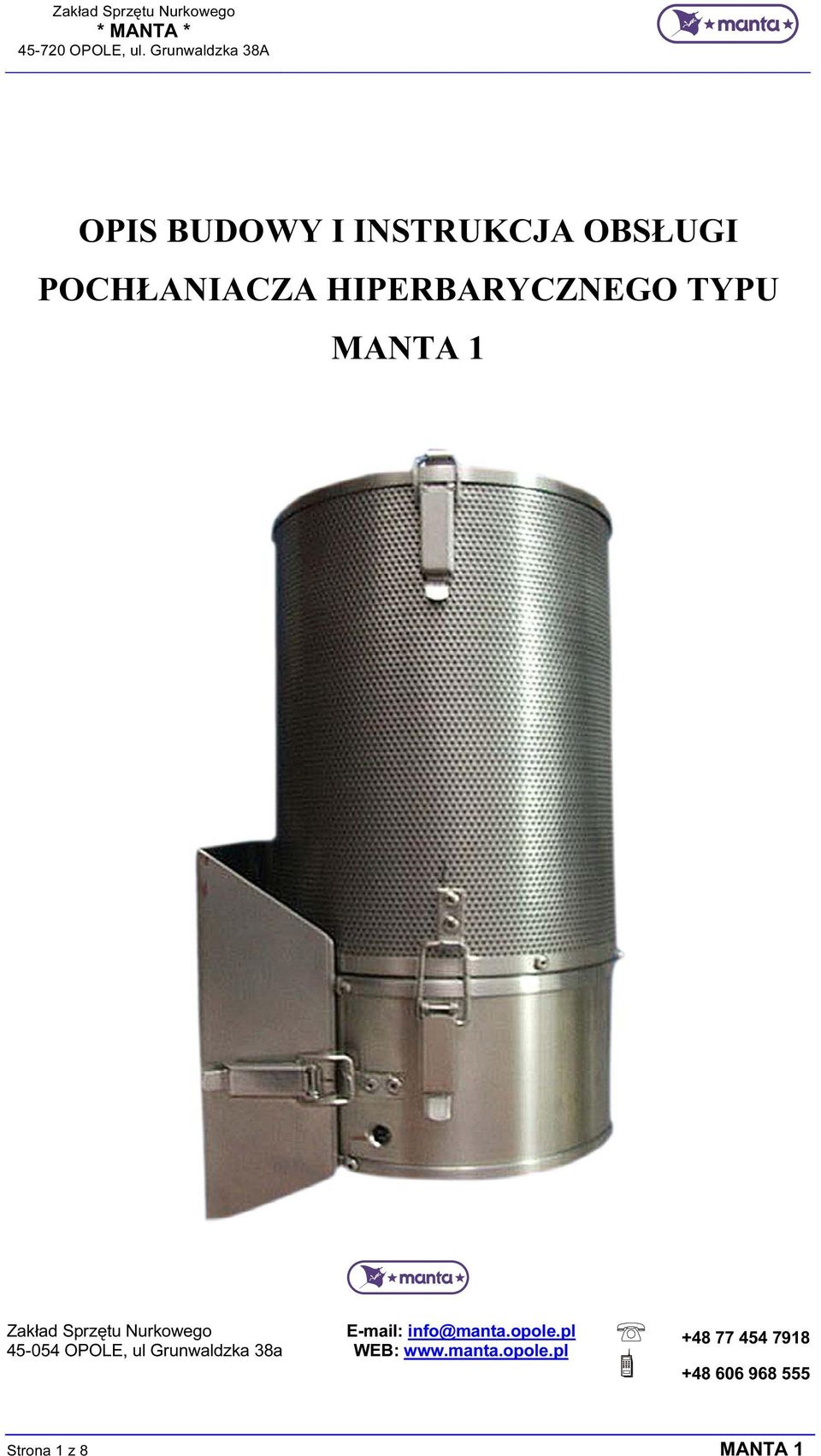

1 Zakład Sprzętu Nurkowego * MANTA * OPOLE, ul. Grunwaldzka 38A OPIS BUDOWY I INSTRUKCJA OBSŁUGI POCHŁANIACZA HIPERBARYCZNEGO TYPU MANTA 1 Zakład Sprzętu Nurkowego info@manta.opole.pl OPOLE, ul Grunwaldzka 38a WEB: Strona 1 z 8 MANTA 1

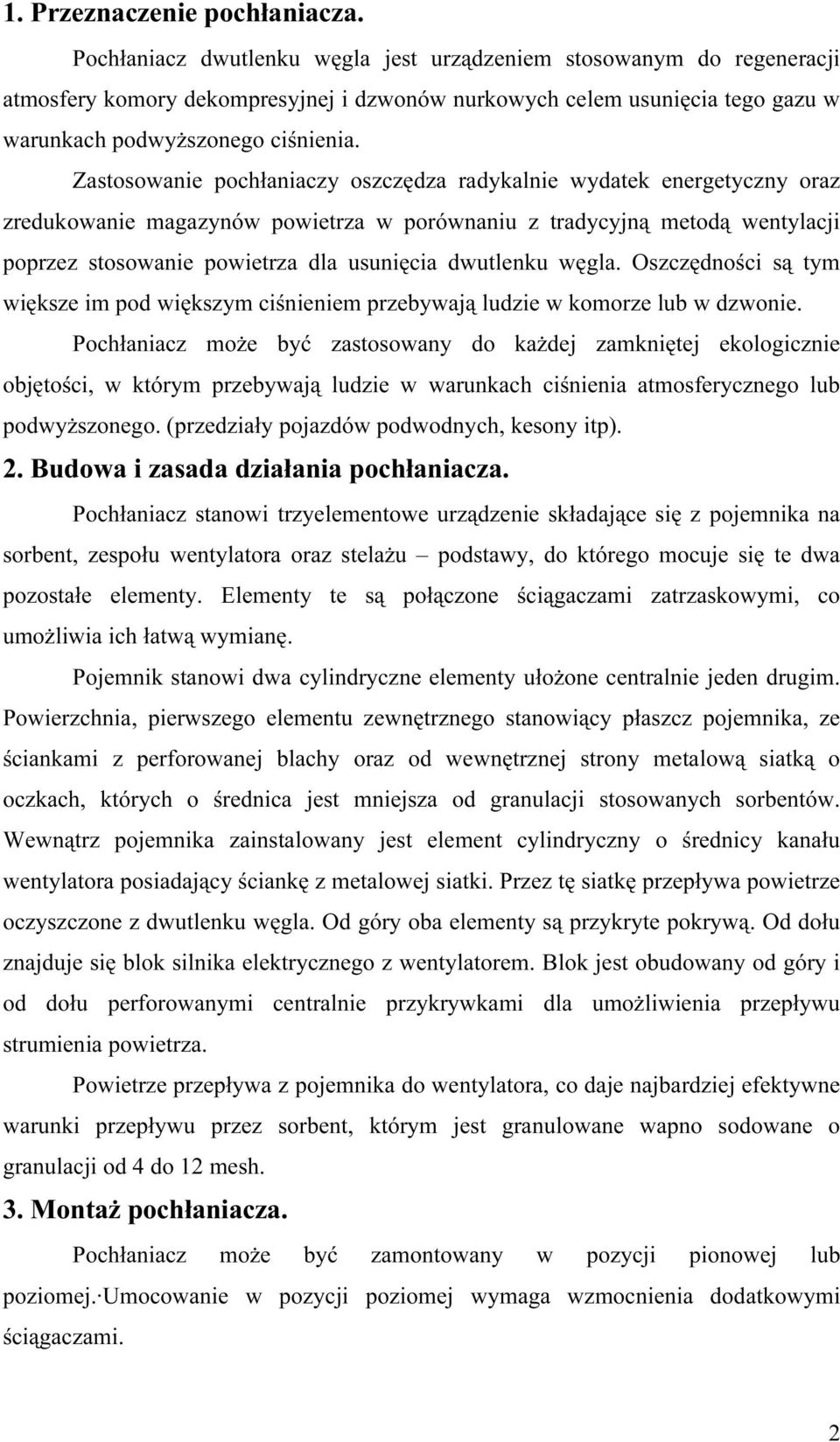

2 1. Przeznaczenie pochłaniacza. Pochłaniacz dwutlenku węgla jest urządzeniem stosowanym do regeneracji atmosfery komory dekompresyjnej i dzwonów nurkowych celem usunięcia tego gazu w warunkach podwyższonego ciśnienia. Zastosowanie pochłaniaczy oszczędza radykalnie wydatek energetyczny oraz zredukowanie magazynów powietrza w porównaniu z tradycyjną metodą wentylacji poprzez stosowanie powietrza dla usunięcia dwutlenku węgla. Oszczędności są tym większe im pod większym ciśnieniem przebywają ludzie w komorze lub w dzwonie. Pochłaniacz może być zastosowany do każdej zamkniętej ekologicznie objętości, w którym przebywają ludzie w warunkach ciśnienia atmosferycznego lub podwyższonego. (przedziały pojazdów podwodnych, kesony itp). 2. Budowa i zasada działania pochłaniacza. Pochłaniacz stanowi trzyelementowe urządzenie składające się z pojemnika na sorbent, zespołu wentylatora oraz stelażu podstawy, do którego mocuje się te dwa pozostałe elementy. Elementy te są połączone ściągaczami zatrzaskowymi, co umożliwia ich łatwą wymianę. Pojemnik stanowi dwa cylindryczne elementy ułożone centralnie jeden drugim. Powierzchnia, pierwszego elementu zewnętrznego stanowiący płaszcz pojemnika, ze ściankami z perforowanej blachy oraz od wewnętrznej strony metalową siatką o oczkach, których o średnica jest mniejsza od granulacji stosowanych sorbentów. Wewnątrz pojemnika zainstalowany jest element cylindryczny o średnicy kanału wentylatora posiadający ściankę z metalowej siatki. Przez tę siatkę przepływa powietrze oczyszczone z dwutlenku węgla. Od góry oba elementy są przykryte pokrywą. Od dołu znajduje się blok silnika elektrycznego z wentylatorem. Blok jest obudowany od góry i od dołu perforowanymi centralnie przykrywkami dla umożliwienia przepływu strumienia powietrza. Powietrze przepływa z pojemnika do wentylatora, co daje najbardziej efektywne warunki przepływu przez sorbent, którym jest granulowane wapno sodowane o granulacji od 4 do 12 mesh. 3. Montaż pochłaniacza. Pochłaniacz może być zamontowany w pozycji pionowej lub poziomej. Umocowanie w pozycji poziomej wymaga wzmocnienia dodatkowymi ściągaczami. 2

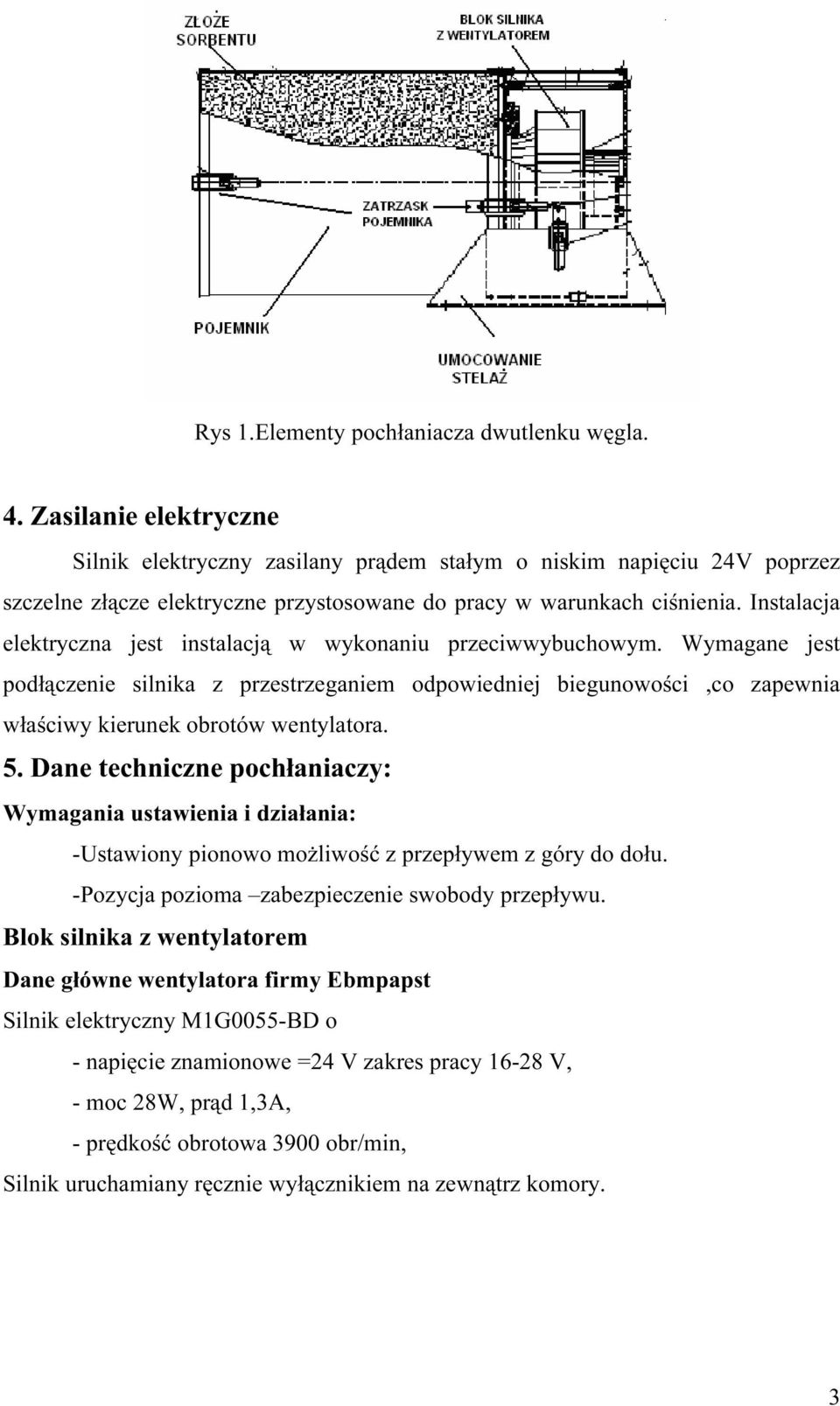

3 Rys 1.Elementy pochłaniacza dwutlenku węgla. 4. Zasilanie elektryczne Silnik elektryczny zasilany prądem stałym o niskim napięciu 24V poprzez szczelne złącze elektryczne przystosowane do pracy w warunkach ciśnienia. Instalacja elektryczna jest instalacją w wykonaniu przeciwwybuchowym. Wymagane jest podłączenie silnika z przestrzeganiem odpowiedniej biegunowości,co zapewnia właściwy kierunek obrotów wentylatora. 5. Dane techniczne pochłaniaczy: Wymagania ustawienia i działania: -Ustawiony pionowo możliwość z przepływem z góry do dołu. -Pozycja pozioma zabezpieczenie swobody przepływu. Blok silnika z wentylatorem Dane główne wentylatora firmy Ebmpapst Silnik elektryczny M1G0055-BD o - napięcie znamionowe =24 V zakres pracy V, - moc 28W, prąd 1,3A, - prędkość obrotowa 3900 obr/min, Silnik uruchamiany ręcznie wyłącznikiem na zewnątrz komory. 3

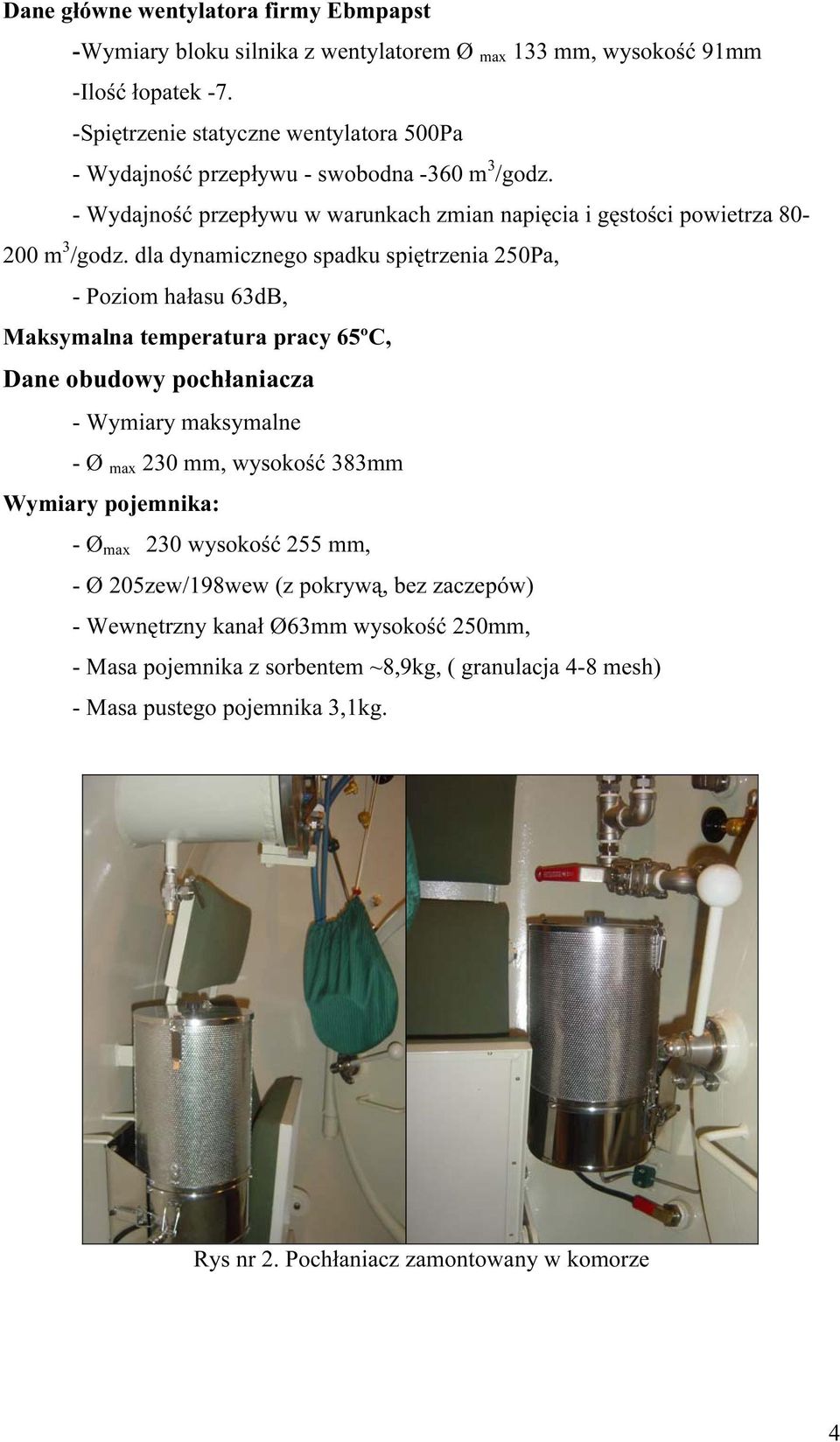

4 Dane główne wentylatora firmy Ebmpapst -Wymiary bloku silnika z wentylatorem Ø max 133 mm, wysokość 91mm -Ilość łopatek -7. -Spiętrzenie statyczne wentylatora 500Pa - Wydajność przepływu - swobodna -360 m 3 /godz. - Wydajność przepływu w warunkach zmian napięcia i gęstości powietrza m 3 /godz. dla dynamicznego spadku spiętrzenia 250Pa, - Poziom hałasu 63dB, Maksymalna temperatura pracy 65ºC, Dane obudowy pochłaniacza - Wymiary maksymalne - Ø max 230 mm, wysokość 383mm Wymiary pojemnika: - Ø max 230 wysokość 255 mm, - Ø 205zew/198wew (z pokrywą, bez zaczepów) - Wewnętrzny kanał Ø63mm wysokość 250mm, - Masa pojemnika z sorbentem ~8,9kg, ( granulacja 4-8 mesh) - Masa pustego pojemnika 3,1kg. Rys nr 2. Pochłaniacz zamontowany w komorze 4

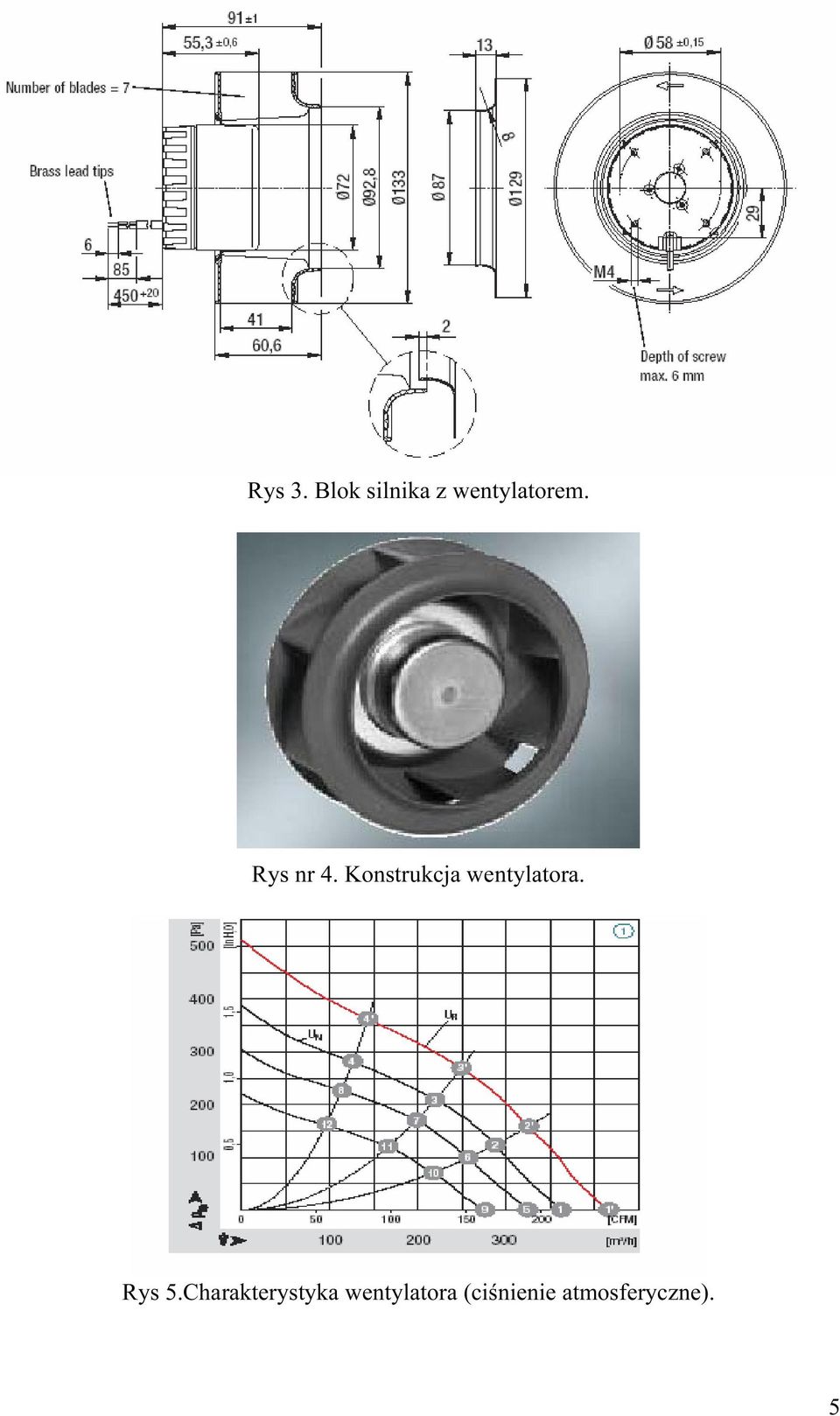

5 Rys 3. Blok silnika z wentylatorem. Rys nr 4. Konstrukcja wentylatora. Rys 5.Charakterystyka wentylatora (ciśnienie atmosferyczne). 5

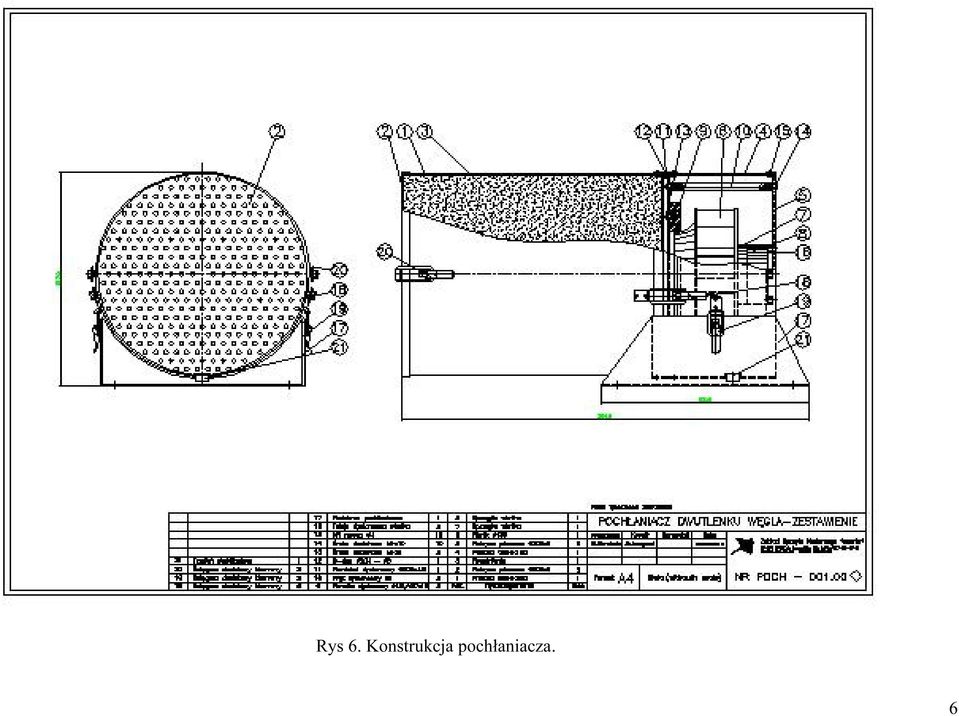

6 Rys 6. Konstrukcja pochłaniacza. 6

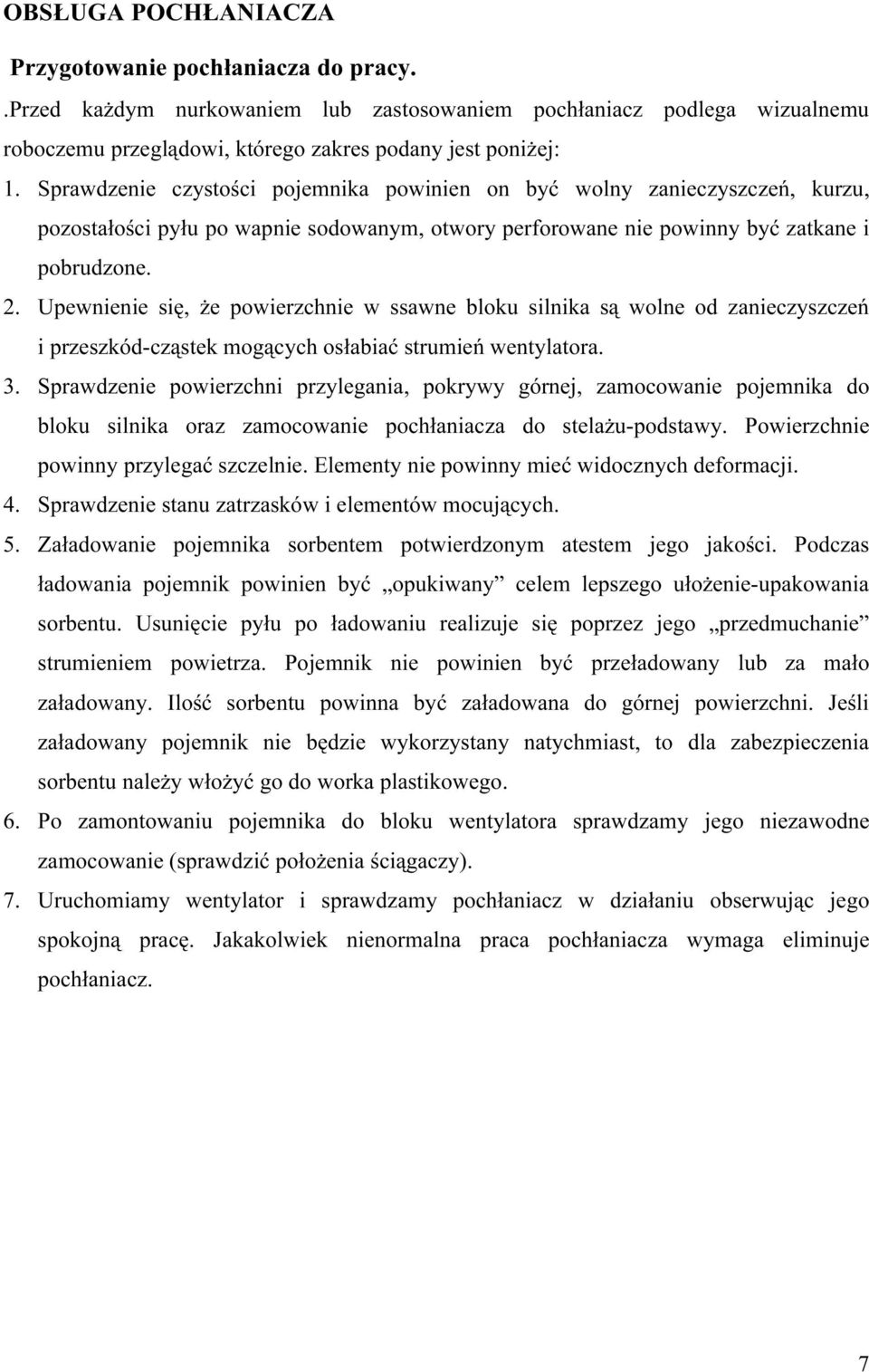

7 OBSŁUGA POCHŁANIACZA Przygotowanie pochłaniacza do pracy..przed każdym nurkowaniem lub zastosowaniem pochłaniacz podlega wizualnemu roboczemu przeglądowi, którego zakres podany jest poniżej: 1. Sprawdzenie czystości pojemnika powinien on być wolny zanieczyszczeń, kurzu, pozostałości pyłu po wapnie sodowanym, otwory perforowane nie powinny być zatkane i pobrudzone. 2. Upewnienie się, że powierzchnie w ssawne bloku silnika są wolne od zanieczyszczeń i przeszkód-cząstek mogących osłabiać strumień wentylatora. 3. Sprawdzenie powierzchni przylegania, pokrywy górnej, zamocowanie pojemnika do bloku silnika oraz zamocowanie pochłaniacza do stelażu-podstawy. Powierzchnie powinny przylegać szczelnie. Elementy nie powinny mieć widocznych deformacji. 4. Sprawdzenie stanu zatrzasków i elementów mocujących. 5. Załadowanie pojemnika sorbentem potwierdzonym atestem jego jakości. Podczas ładowania pojemnik powinien być opukiwany celem lepszego ułożenie-upakowania sorbentu. Usunięcie pyłu po ładowaniu realizuje się poprzez jego przedmuchanie strumieniem powietrza. Pojemnik nie powinien być przeładowany lub za mało załadowany. Ilość sorbentu powinna być załadowana do górnej powierzchni. Jeśli załadowany pojemnik nie będzie wykorzystany natychmiast, to dla zabezpieczenia sorbentu należy włożyć go do worka plastikowego. 6. Po zamontowaniu pojemnika do bloku wentylatora sprawdzamy jego niezawodne zamocowanie (sprawdzić położenia ściągaczy). 7. Uruchomiamy wentylator i sprawdzamy pochłaniacz w działaniu obserwując jego spokojną pracę. Jakakolwiek nienormalna praca pochłaniacza wymaga eliminuje pochłaniacz. 7

8 Rys 7.Pojemnik i blok silnika z wentylatorem. Przegląd półroczny pochłaniacza. 1. Wyczyść pojemnik z pyłu po sorbencie stosując szczotkę nylonową, myjąc ciepłą wodą z dodatkiem octu (roztwór 0,5%:). Po myciu przepłukuje się pojemnik przegotowaną wodą i wysusza. 2. Sprawdzić powierzchnie styku zapewniające uszczelnienie oraz ściągacze dociskowe. 3. Sprawdź zamocowanie stelażu Przegląd roczny (serwisowy po 200 godzinach pracy) Obejmuje on: 1. Demontaż pochłaniacza i sprawdzenie stanu wentylatora i silnika. 2. Sprawdzenie stanu powierzchni i krawędzi stykowych, 3. Sprawdzenie sprawności ściągaczy dociskowych. 4. Sprawdzenie czy wentylator nie posiada uszkodzeń pęknięć, śladów korozji. 5. Sprawdzenie sprężu wentylatora. 6. Sprawdzenie pochłaniacza w działaniu Rys 8.Pojemnik pochłaniacza po użyciu. 8
