IBF wentylator kanałowy

Transkrypt

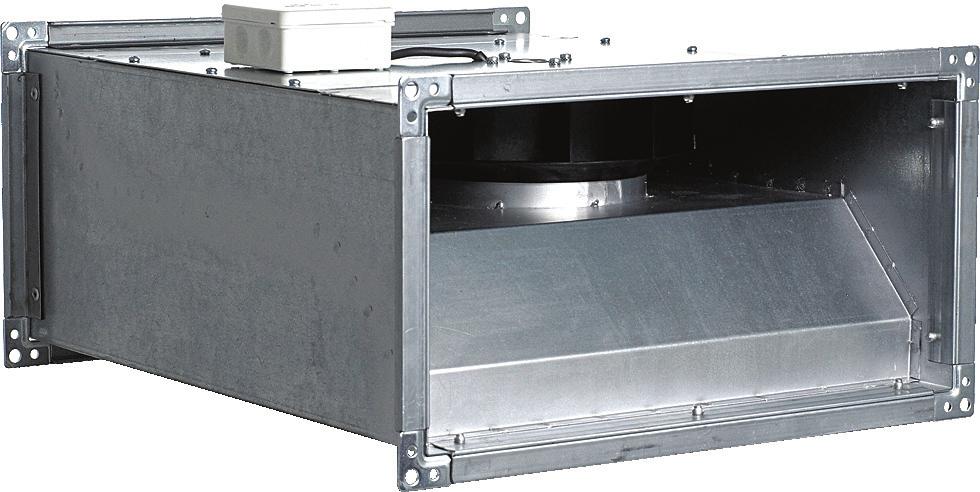

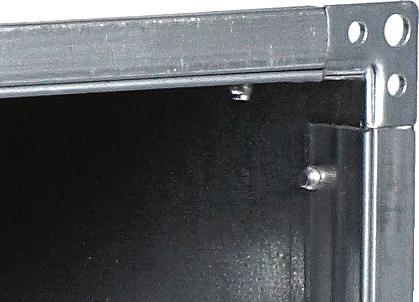

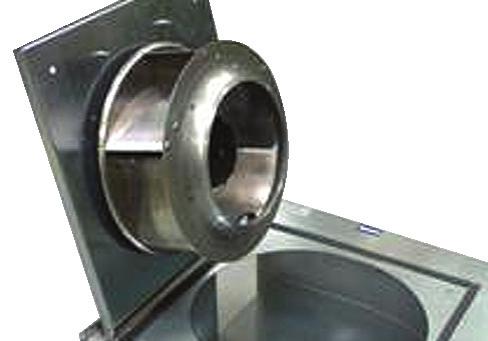

1 ZASTOSOWANIE Wentylatory IBF znajdują zastosowanie w różnorodnych instalacjach wentylacji mechanicznej, łączą zalety wentylatorów osiowych - kierunek przepływu i promieniowych - stabilny spręż, niski poziom hałasu, wysoka sprawność. Przykładowe zastosowania to wentylacja nawiewna i wywiewna mieszkań, biur, sklepów, barów, kawiarni, restauracji. KONSTRUKCJA Wentylatory kanałowe przeznaczone do montażu w dowolnej pozycji w prostokątnych kanałach wentylacyjnych. Obudowa wykonana z galwanizowanej blachy stalowej. Od strony wlotowej i wylotowej wyposażona w kołnierze montażowe. Klapa umożliwiającą dostęp do wirnika i silnika bez demontażu instalacji. Wirniki z łopatkami pochylonymi do tyłu przystosowane są do transportu maksymalnej ilości powietrza przy wysokim ciśnieniu statycznym przy minimalnym poziomie hałasu. Wirniki, w zależności od wielkości urządzenia, wykonane są z tworzywa sztucznego lub blachy aluminiowej (w zależności od modelu). Na zamówienie wentylatory mogą być wykonane w dowolnym kolorze palety RAL. SILNIK ELEKTRYCZNY Jednofazowy, 5Hz lub trójfazowy V, 5Hz silnik indukcyjny z zewnętrznym wirnikiem. Silniki przystosowane do płynnej regulacji prędkości obrotowej. W uzwojeniu silnika znajduje się termiczne zabezpieczenie przed przeciążeniem. Temperatura pracy -4 C +7 C, w zależności od modelu. Schemat podłączenia elektrycznego: rys. 1. WWW DTR CE DANE TECHNICZNE Typ napięcie prędkość obrotowa pobór mocy max natężenie prądu wydajność max ciśnienie max Łatwy montaż Standardowe kołnierze prostokątne w celu ułatwienia instalacji. poziom ciśn. akust.* temp. pracy max [V] [obr/min] [A] [db(a)] [ C] [kg] Klapa rewizyjna W celu ułatwienia obsługi. masa ErP nr artykułu IBF/2-19S , ,5 TLR 15 DS / RVS-1, IBF/2-22S , TLR 15 DS / RVS-1, IBF/2-28S , TLR 15 DS / RVS-1, IBF/4-315S , TLR 15 DS / RVS-1, IBF/4-315T 1 13, RMT-1, IBF/6-315S , TLR 15 DS / RVS-1, IBF/4-355S , TLR 15 DS / RVS-1, IBF/4-355T , RMT-1, IBF/6-355S , TLR 15 DS / RVS-1, IBF/4-S , REB-5 / RVS IBF/4-T RMT-1, IBF/6-S , TLR 15 DS / RVS-1, IBF/6-T 95 27, RMT-1, IBF/4-45T , RMT-1, IBF/4-45S SN , REB-5 / RVS IBF/6-45T , RMT-1, IBF/4-5S , REB IBF/4-5T , RMT-2, IBF/6-5T , RMT-1, IBF/4-56T Δ , Y , RMT IBF/6-56S SN , TLR 25 DS / RVS IBF/6-56T SN , RMT-1, * przez obudowę, w odległości, w wolnej przestrzeni. 93

2 IBF/2-19S IBF/2-22S Hz/dB(A) L WA Wlot Wylot Emitowany Hz/dB(A) L WA Wlot Wylot Emitowany IBF/2-28S IBF/4-28S Hz/dB(A) L WA Wlot Wylot Emitowany Hz/dB(A) L WA Wlot Wylot Emitowany The power of AIR

3 IBF/4-315S IBF/4-315T V 28V V 15V V V 28V V Hz/dB(A) L WA Wlot Wylot Emitowany Hz/dB(A) L WA Wlot Wylot Emitowany IBF/6-315S IBF/4-355S Hz/dB(A) L WA Wlot Wylot Emitowany Hz/dB(A) L WA Wlot Wylot Emitowany

4 IBF/4-355T IBF/6-355S V V 15V V V 28V V Hz/dB(A) L WA Wlot Wylot Emitowany Hz/dB(A) L WA Wlot Wylot Emitowany IBF/4-S IBF/4-T V 28V V 15V 15V V 28V V Hz/dB(A) L WA Wlot Wylot Emitowany Hz/dB(A) L WA Wlot Wylot Emitowany The power of AIR

5 IBF/6-T IBF/4-45T V 28V 25 V 28V V 15 V 15V 15V V 28V 15 V 15V V V 28V V Hz/dB(A) L WA Wlot Wylot Emitowany Hz/dB(A) L WA Wlot Wylot Emitowany IBF/4-45S SN IBF/6-45T 25 V 28V 15 V 15V 5 28V V 15V V Hz/dB(A) L WA Wlot Wylot Emitowany Hz/dB(A) L WA Wlot Wylot Emitowany

6 IBF/4-5S IBF/4-5T V 28V V 5 15V V 28V V 15V 5 6 Hz/dB(A) L WA Wlot Wylot Emitowany Hz/dB(A) L WA Wlot Wylot Emitowany IBF/6-5T IBF/4-56T V V 28V 6 28V V V 15V 15V V V 28V V 5 15V V 28V V Hz/dB(A) L WA Wlot Wylot Emitowany Hz/dB(A) L WA Wlot Wylot Emitowany The power of AIR

7 IBF/6-56S SN IBF/6-56T SN V 28V V 15V V V 28V V 5 5 Hz/dB(A) L WA Wlot Wylot Emitowany Hz/dB(A) L WA Wlot Wylot Emitowany WYMIARY [mm] Typ A B C D E F G ØH

8 AKCESORIA MONTAŻOWE Wentylator filtr kanałowy DFR złącze wkład filtracyjny do DFR przeciwdrganiowe IAE-PL EU3 EU5 EU7 tłumik akustyczny RCS IBF/2-19S IBF/2-22S IBF/2-28S IBF/4-315S IBF/4-315T IBF/6-315S IBF/4-355S IBF/4-355T IBF/6-355S IBF/4-S IBF/4-T IBF/6-T IBF/4-45T IBF/4-45S SN IBF/6-45T IBF/4-5S IBF/4-5T IBF/6-5T IBF/4-56T IBF/6-56S SN IBF/6-56T SN filtr DFR str. 245 złącze p-drg. IAE-PL str. 246 tłumik kanał. RCS str. 242 nagrzewnica RH str. 237 AKCESORIA ELEKTRYCZNE termostat TS str. 65 termostat TK-1 str. 65 czujnik SQA str. 645 higrostat HIG-2 str. 645 REB str. 638 TLR str. 639 IRF str. 639 RND-1 str. 641 ERV str. 642 RMB/RMT str. 64 RVS str. 64 transformator 2-nastawowy str. 641 falownik str. 643 The power of AIR

9 AKCESORIA ELEKTRYCZNE Wentylator termostat ścienny termostat kanałowy czujnik zanieczyszcz. higrostat tyrystorowy TS TK-1 SQA HIG-2 REB N REB NE TLR IBF/2-19S IBF/2-22S IBF/ IBF/4-315S IBF/4-315T stycznik stycznik stycznik stycznik IBF/6-315S stycznik stycznik IBF/4-355S IBF/4-355T stycznik stycznik stycznik stycznik IBF/6-355S IBF/4-S IBF/4-T stycznik stycznik stycznik stycznik IBF/6-T stycznik stycznik stycznik stycznik IBF/4-45T stycznik stycznik stycznik stycznik IBF/4-45S SN IBF/6-45T stycznik stycznik stycznik stycznik IBF/4-5S IBF/4-5T stycznik stycznik stycznik stycznik IBF/6-5T stycznik stycznik stycznik stycznik IBF/4-56T SN stycznik stycznik stycznik stycznik IBF/6-56S SN IBF/6-56T SN stycznik stycznik stycznik stycznik Wentylator 11-st. reg. tyrystorowy 2-nast. 6-bieg. reg. tyrystor. ERV transformatorowy transformatorowy 2-nastawowy IRF RND-1 RMB RVS RMT SC2 SC2A falownik IBF/2-19S IBF/2-22S IBF/2-28S IBF/4-315S IBF/4-315T IBF/6-315S IBF/4-355S IBF/4-355T IBF/6-355S IBF/4-S IBF/4-T IBF/6-T IBF/4-45T IBF/4-45S SN IBF/6-45T IBF/4-5S IBF/4-5T IBF/6-5T IBF/4-56T IBF/6-56S SN IBF/6-56T SN

10 CHARAKTERYSTYKA ERP a SWNM* Nazwa produktu IBF/2-19S IBF/2-22S IBF/2-28S IBF/4-315S IBF/4-315T IBF/6-315S IBF/4-355S Nazwa dostawcy b Numer artykułu c Kategoria urządzenia SWNM SWNM SWNM SWNM SWNM SWNM SWNM c Typ urządzenia JSW (UVU) JSW (UVU) JSW (UVU) JSW (UVU) JSW (UVU) JSW (UVU) JSW (UVU) d Napęd bezstopniowy bezstopniowy bezstopniowy bezstopniowy bezstopniowy bezstopniowy bezstopniowy e Typ odzysku ciepła f Sprawność temperaturowa [%] g Znamionowe natężenie przepływu w SWNM [m 3 /s],7,13,22,22,22,18,44 h Efektywny pobór mocy [kw],78,14,28,1,127,5,24 i JMWint [W/(m 3 /s)] 1123, ,5 268,57 528,75 j Prędkość czołowa [m/s],47,72 1,97,97,7 1,73 k Δps, ext l Δps, int m Δps, add n Sprawność statyczna wentylatora [%] 31,1 28,2 41, 39, 41,99 28, 48, o Stopień zewnętrznych przecieków powietrza [%] p Efektywność energetyczna filtra q Ostrzeżenia o konieczności wymiany filtra r L WA [db(a)] s Strona internetowa venture.pl venture.pl venture.pl venture.pl venture.pl venture.pl venture.pl a Nazwa produktu IBF/4-355T IBF/6-355S IBF/4-S IBF/4-T IBF/6-T IBF/4-45T SN IBF/4-45S SN Nazwa dostawcy b Numer artykułu c Kategoria urządzenia SWNM SWNM SWNM SWNM SWNM SWNM SWNM c Typ urządzenia JSW (UVU) JSW (UVU) JSW (UVU) JSW (UVU) JSW (UVU) JSW (UVU) JSW (UVU) d Napęd bezstopniowy bezstopniowy bezstopniowy bezstopniowy bezstopniowy bezstopniowy bezstopniowy e Typ odzysku ciepła f Sprawność temperaturowa [%] g Znamionowe natężenie przepływu w SWNM [m 3 /s],39,19,61,67,28,83,72 h Efektywny pobór mocy [kw],28,85,44,45,19,59,54 i JMWint [W/(m 3 /s)] , , ,69 j Prędkość czołowa [m/s] 1,51,69 1,93 2,1,89 2,33 2,2 k Δps, ext l Δps, int m Δps, add n Sprawność statyczna wentylatora [%] 35, 31,8 42, 4, 33, 44, 44 o Stopień zewnętrznych przecieków powietrza [%] p Efektywność energetyczna filtra q Ostrzeżenia o konieczności wymiany filtra r L WA [db(a)] s Strona internetowa venture.pl venture.pl venture.pl venture.pl venture.pl venture.pl venture.pl * SWNM - "system wentylacyjny przeznaczony do budynków niemieszkalnych" - zgodnie z Rozporządzeniem Komisji (UE) nr 1253/ The power of AIR
