PROJEKT BUDOWLANO-WYKONAWCZY oświetlenia ulicznego, oświetlenia parkingów, iluminacja budynku Urzędu Gminy Nieporęt

Transkrypt

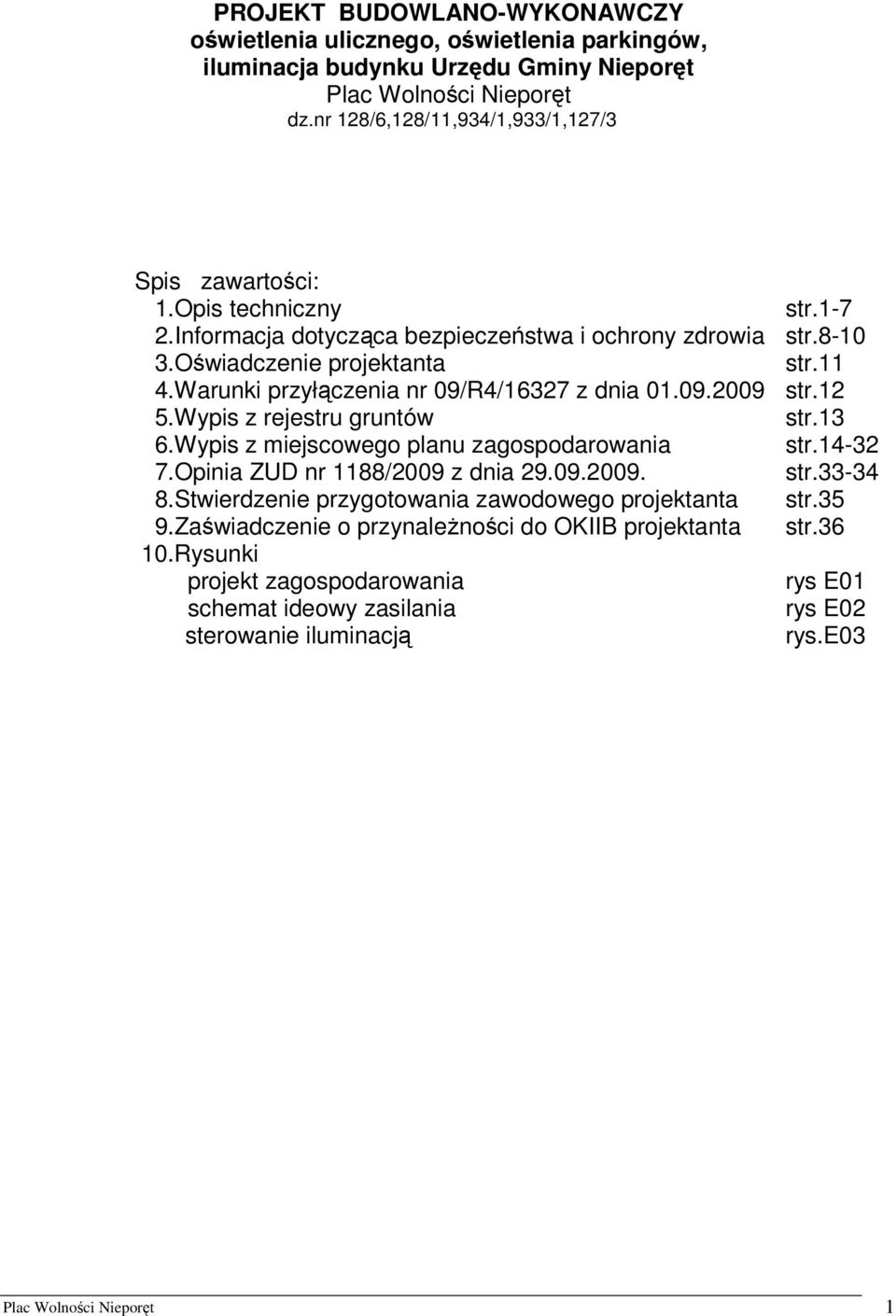

1 PROJEKT BUDOWLANO-WYKONAWCZY oświetlenia ulicznego, oświetlenia parkingów, iluminacja budynku Urzędu Gminy Nieporęt Plac Wolności Nieporęt dz.nr 128/6,128/11,934/1,933/1,127/3 Spis zawartości: 1.Opis techniczny str Informacja dotycząca bezpieczeństwa i ochrony zdrowia str Oświadczenie projektanta str.11 4.Warunki przyłączenia nr 09/R4/16327 z dnia str.12 5.Wypis z rejestru gruntów str.13 6.Wypis z miejscowego planu zagospodarowania str Opinia ZUD nr 1188/2009 z dnia str Stwierdzenie przygotowania zawodowego projektanta str.35 9.Zaświadczenie o przynależności do OKIIB projektanta str Rysunki projekt zagospodarowania rys E01 schemat ideowy zasilania rys E02 sterowanie iluminacją rys.e03 Plac Wolności Nieporęt 1

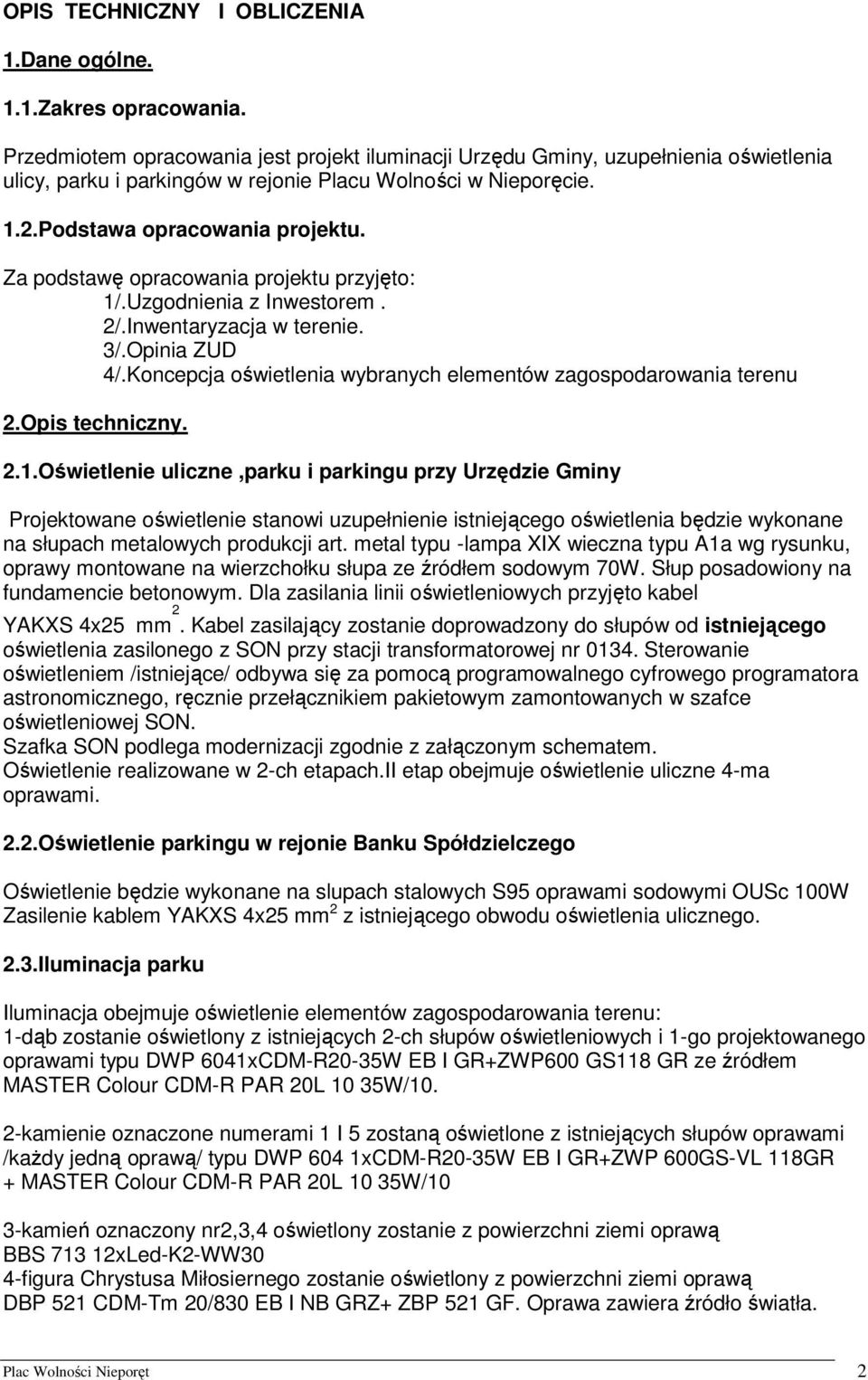

2 OPIS TECHNICZNY I OBLICZENIA 1.Dane ogólne. 1.1.Zakres opracowania. Przedmiotem opracowania jest projekt iluminacji Urzędu Gminy, uzupełnienia oświetlenia ulicy, parku i parkingów w rejonie Placu Wolności w Nieporęcie. 1.2.Podstawa opracowania projektu. Za podstawę opracowania projektu przyjęto: 1/.Uzgodnienia z Inwestorem. 2/.Inwentaryzacja w terenie. 3/.Opinia ZUD 4/.Koncepcja oświetlenia wybranych elementów zagospodarowania terenu 2.Opis techniczny. 2.1.Oświetlenie uliczne,parku i parkingu przy Urzędzie Gminy Projektowane oświetlenie stanowi uzupełnienie istniejącego oświetlenia będzie wykonane na słupach metalowych produkcji art. metal typu -lampa XIX wieczna typu A1a wg rysunku, oprawy montowane na wierzchołku słupa ze źródłem sodowym 70W. Słup posadowiony na fundamencie betonowym. Dla zasilania linii oświetleniowych przyjęto kabel YAKXS 4x25 mm 2. Kabel zasilający zostanie doprowadzony do słupów od istniejącego oświetlenia zasilonego z SON przy stacji transformatorowej nr Sterowanie oświetleniem /istniejące/ odbywa się za pomocą programowalnego cyfrowego programatora astronomicznego, ręcznie przełącznikiem pakietowym zamontowanych w szafce oświetleniowej SON. Szafka SON podlega modernizacji zgodnie z załączonym schematem. Oświetlenie realizowane w 2-ch etapach.ii etap obejmuje oświetlenie uliczne 4-ma oprawami. 2.2.Oświetlenie parkingu w rejonie Banku Spółdzielczego Oświetlenie będzie wykonane na slupach stalowych S95 oprawami sodowymi OUSc 100W Zasilenie kablem YAKXS 4x25 mm 2 z istniejącego obwodu oświetlenia ulicznego. 2.3.Iluminacja parku Iluminacja obejmuje oświetlenie elementów zagospodarowania terenu: 1-dąb zostanie oświetlony z istniejących 2-ch słupów oświetleniowych i 1-go projektowanego oprawami typu DWP 6041xCDM-R20-35W EB I GR+ZWP600 GS118 GR ze źródłem MASTER Colour CDM-R PAR 20L 10 35W/10. 2-kamienie oznaczone numerami 1 I 5 zostaną oświetlone z istniejących słupów oprawami /każdy jedną oprawą/ typu DWP 604 1xCDM-R20-35W EB I GR+ZWP 600GS-VL 118GR + MASTER Colour CDM-R PAR 20L 10 35W/10 3-kamień oznaczony nr2,3,4 oświetlony zostanie z powierzchni ziemi oprawą BBS xLed-K2-WW30 4-figura Chrystusa Miłosiernego zostanie oświetlony z powierzchni ziemi oprawą DBP 521 CDM-Tm 20/830 EB I NB GRZ+ ZBP 521 GF. Oprawa zawiera źródło światła. Plac Wolności Nieporęt 2

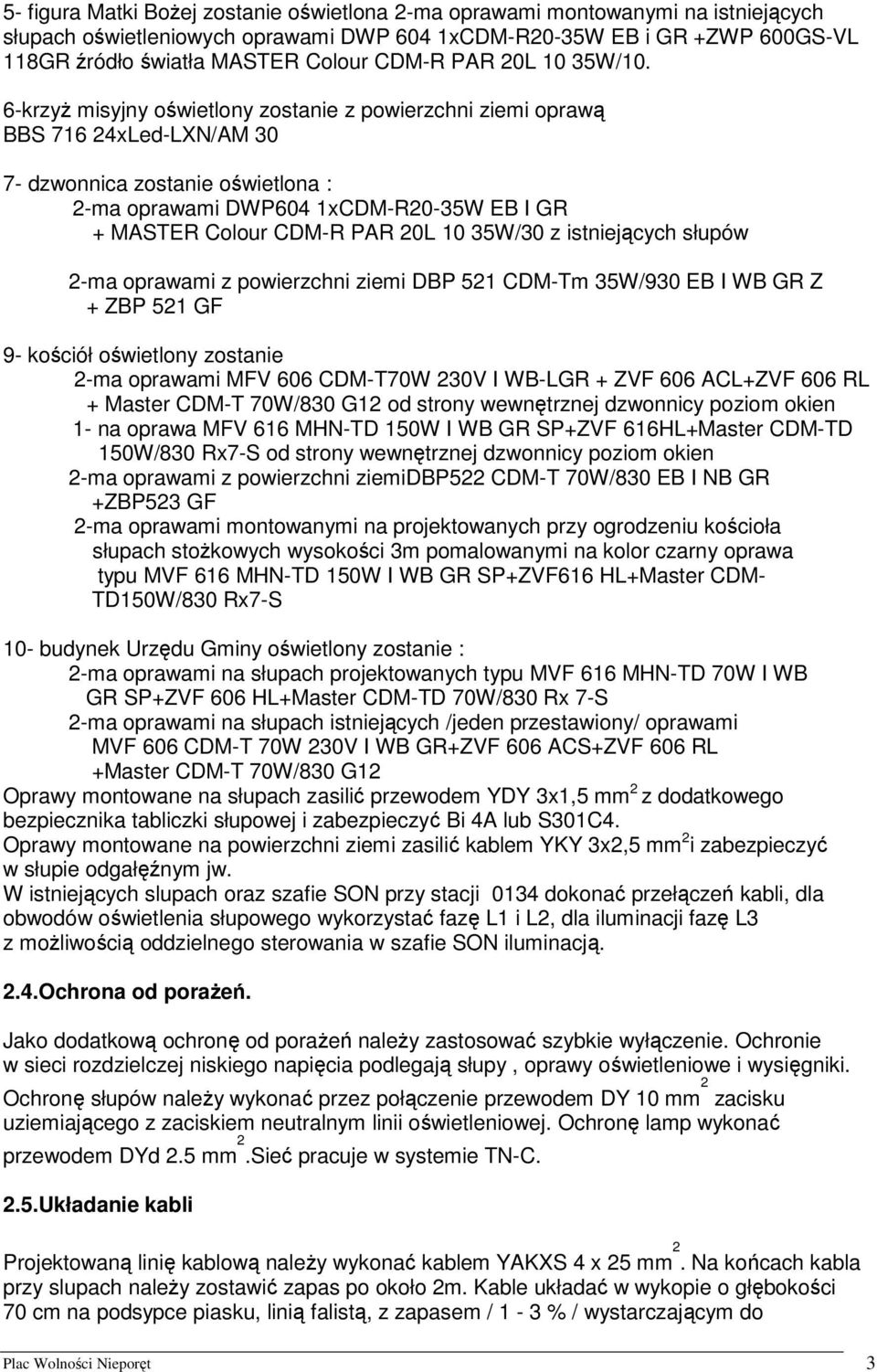

3 5- figura Matki Bożej zostanie oświetlona 2-ma oprawami montowanymi na istniejących słupach oświetleniowych oprawami DWP 604 1xCDM-R20-35W EB i GR +ZWP 600GS-VL 118GR źródło światła MASTER Colour CDM-R PAR 20L 10 35W/10. 6-krzyż misyjny oświetlony zostanie z powierzchni ziemi oprawą BBS xLed-LXN/AM dzwonnica zostanie oświetlona : 2-ma oprawami DWP604 1xCDM-R20-35W EB I GR + MASTER Colour CDM-R PAR 20L 10 35W/30 z istniejących słupów 2-ma oprawami z powierzchni ziemi DBP 521 CDM-Tm 35W/930 EB I WB GR Z + ZBP 521 GF 9- kościół oświetlony zostanie 2-ma oprawami MFV 606 CDM-T70W 230V I WB-LGR + ZVF 606 ACL+ZVF 606 RL + Master CDM-T 70W/830 G12 od strony wewnętrznej dzwonnicy poziom okien 1- na oprawa MFV 616 MHN-TD 150W I WB GR SP+ZVF 616HL+Master CDM-TD 150W/830 Rx7-S od strony wewnętrznej dzwonnicy poziom okien 2-ma oprawami z powierzchni ziemidbp522 CDM-T 70W/830 EB I NB GR +ZBP523 GF 2-ma oprawami montowanymi na projektowanych przy ogrodzeniu kościoła słupach stożkowych wysokości 3m pomalowanymi na kolor czarny oprawa typu MVF 616 MHN-TD 150W I WB GR SP+ZVF616 HL+Master CDM- TD150W/830 Rx7-S 10- budynek Urzędu Gminy oświetlony zostanie : 2-ma oprawami na słupach projektowanych typu MVF 616 MHN-TD 70W I WB GR SP+ZVF 606 HL+Master CDM-TD 70W/830 Rx 7-S 2-ma oprawami na słupach istniejących /jeden przestawiony/ oprawami MVF 606 CDM-T 70W 230V I WB GR+ZVF 606 ACS+ZVF 606 RL +Master CDM-T 70W/830 G12 Oprawy montowane na słupach zasilić przewodem YDY 3x1,5 mm 2 z dodatkowego bezpiecznika tabliczki słupowej i zabezpieczyć Bi 4A lub S301C4. Oprawy montowane na powierzchni ziemi zasilić kablem YKY 3x2,5 mm 2 i zabezpieczyć w słupie odgałęźnym jw. W istniejących slupach oraz szafie SON przy stacji 0134 dokonać przełączeń kabli, dla obwodów oświetlenia słupowego wykorzystać fazę L1 i L2, dla iluminacji fazę L3 z możliwością oddzielnego sterowania w szafie SON iluminacją. 2.4.Ochrona od porażeń. Jako dodatkową ochronę od porażeń należy zastosować szybkie wyłączenie. Ochronie w sieci rozdzielczej niskiego napięcia podlegają słupy, oprawy oświetleniowe i wysięgniki. Ochronę słupów należy wykonać przez połączenie przewodem DY 10 mm 2 zacisku uziemiającego z zaciskiem neutralnym linii oświetleniowej. Ochronę lamp wykonać przewodem DYd 2.5 mm 2.Sieć pracuje w systemie TN-C. 2.5.Układanie kabli Projektowaną linię kablową należy wykonać kablem YAKXS 4 x 25 mm 2. Na końcach kabla przy slupach należy zostawić zapas po około 2m. Kable układać w wykopie o głębokości 70 cm na podsypce piasku, linią falistą, z zapasem / 1-3 % / wystarczającym do Plac Wolności Nieporęt 3

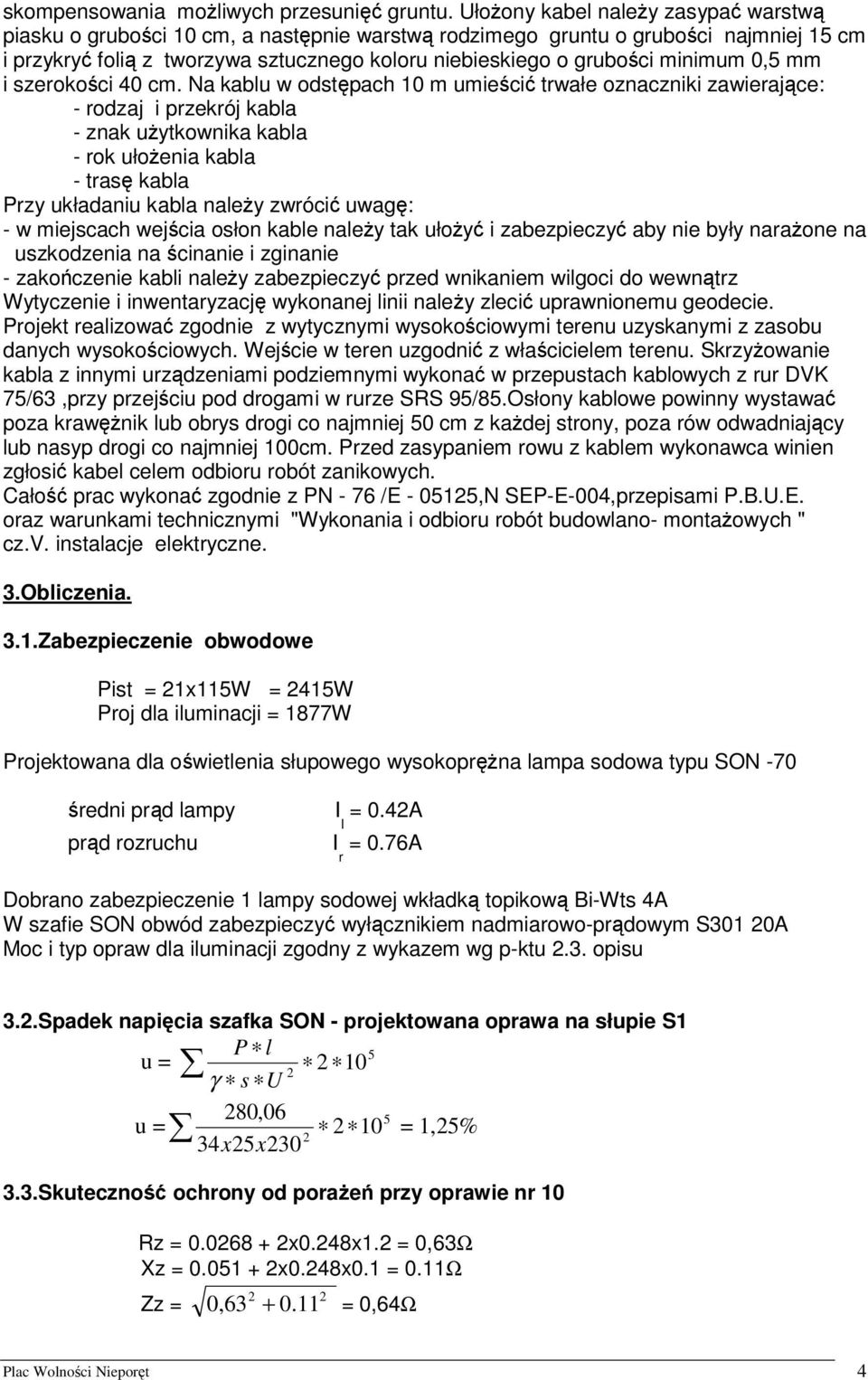

4 skompensowania możliwych przesunięć gruntu. Ułożony kabel należy zasypać warstwą piasku o grubości 10 cm, a następnie warstwą rodzimego gruntu o grubości najmniej 15 cm i przykryć folią z tworzywa sztucznego koloru niebieskiego o grubości minimum 0,5 mm i szerokości 40 cm. Na kablu w odstępach 10 m umieścić trwałe oznaczniki zawierające: - rodzaj i przekrój kabla - znak użytkownika kabla - rok ułożenia kabla - trasę kabla Przy układaniu kabla należy zwrócić uwagę: - w miejscach wejścia osłon kable należy tak ułożyć i zabezpieczyć aby nie były narażone na uszkodzenia na ścinanie i zginanie - zakończenie kabli należy zabezpieczyć przed wnikaniem wilgoci do wewnątrz Wytyczenie i inwentaryzację wykonanej linii należy zlecić uprawnionemu geodecie. Projekt realizować zgodnie z wytycznymi wysokościowymi terenu uzyskanymi z zasobu danych wysokościowych. Wejście w teren uzgodnić z właścicielem terenu. Skrzyżowanie kabla z innymi urządzeniami podziemnymi wykonać w przepustach kablowych z rur DVK 75/63,przy przejściu pod drogami w rurze SRS 95/85.Osłony kablowe powinny wystawać poza krawężnik lub obrys drogi co najmniej 50 cm z każdej strony, poza rów odwadniający lub nasyp drogi co najmniej 100cm. Przed zasypaniem rowu z kablem wykonawca winien zgłosić kabel celem odbioru robót zanikowych. Całość prac wykonać zgodnie z PN - 76 /E ,N SEP-E-004,przepisami P.B.U.E. oraz warunkami technicznymi "Wykonania i odbioru robót budowlano- montażowych " cz.v. instalacje elektryczne. 3.Obliczenia. 3.1.Zabezpieczenie obwodowe Pist = 21x115W = 2415W Proj dla iluminacji = 1877W Projektowana dla oświetlenia słupowego wysokoprężna lampa sodowa typu SON -70 średni prąd lampy I l = 0.42A prąd rozruchu I r = 0.76A Dobrano zabezpieczenie 1 lampy sodowej wkładką topikową Bi-Wts 4A W szafie SON obwód zabezpieczyć wyłącznikiem nadmiarowo-prądowym S301 20A Moc i typ opraw dla iluminacji zgodny z wykazem wg p-ktu 2.3. opisu 3.2.Spadek napięcia szafka SON - projektowana oprawa na słupie S1 5 u = P l γ s U 280,06 5 u = 2 10 = 1,25% 2 34x25x Skuteczność ochrony od porażeń przy oprawie nr 10 Rz = x0.248x1.2 = 0,63Ω Xz = x0.248x0.1 = 0.11Ω Zz = 0, = 0,64Ω Plac Wolności Nieporęt 4

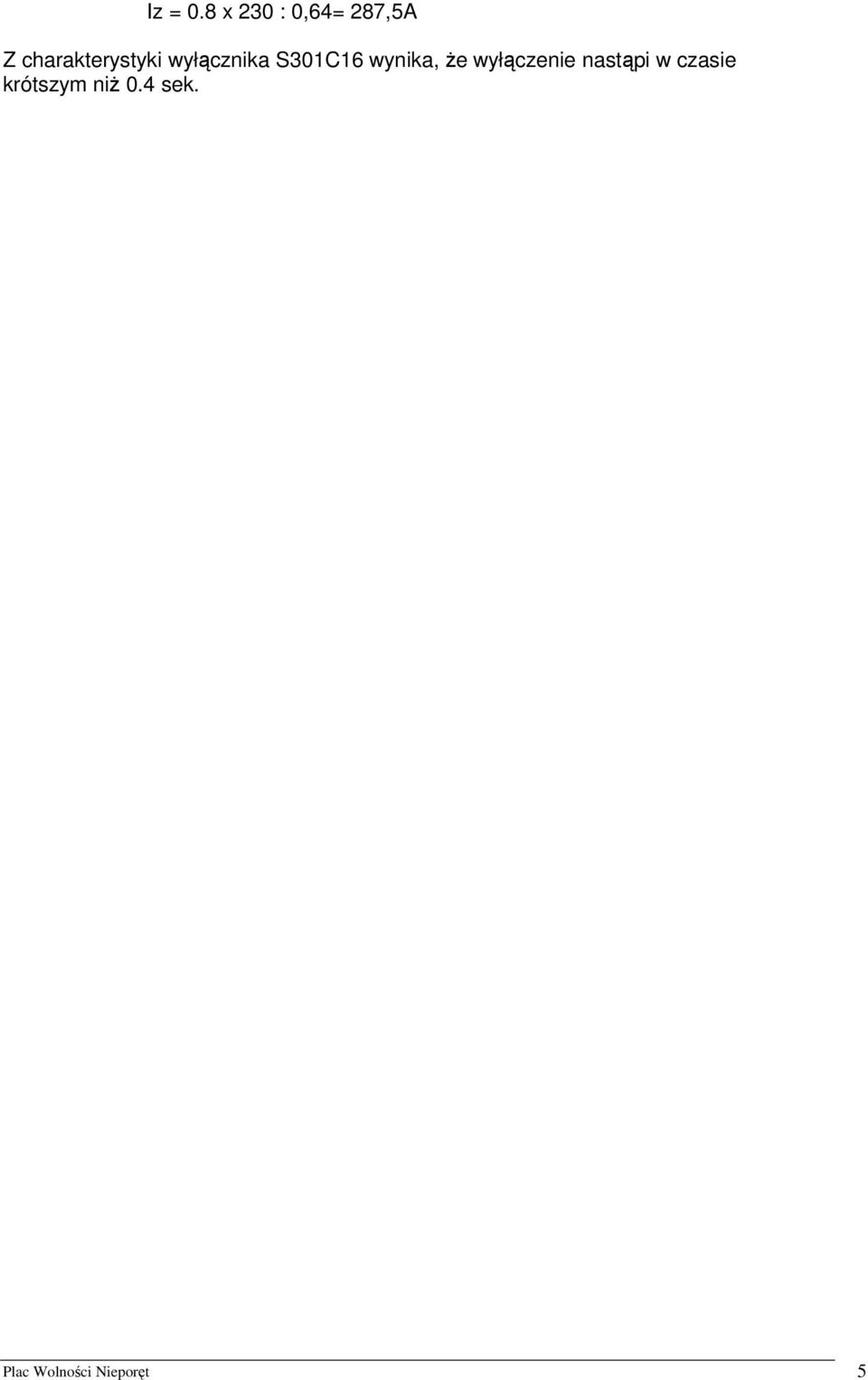

5 Iz = 0.8 x 230 : 0,64= 287,5A Z charakterystyki wyłącznika S301C16 wynika, że wyłączenie nastąpi w czasie krótszym niż 0.4 sek. Plac Wolności Nieporęt 5

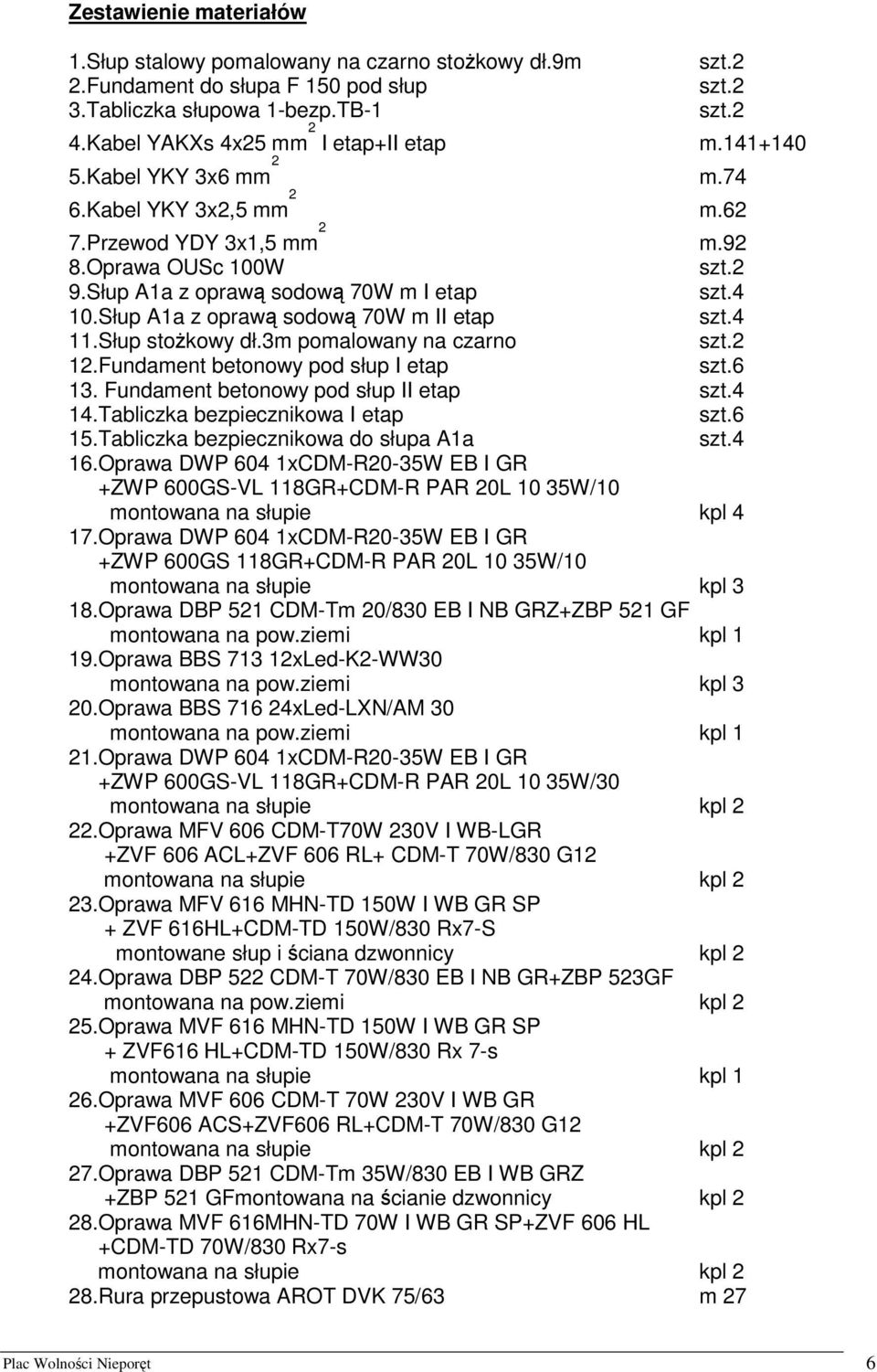

6 Zestawienie materiałów 1.Słup stalowy pomalowany na czarno stożkowy dł.9m 2.Fundament do słupa F 150 pod słup 3.Tabliczka słupowa 1-bezp.TB-1 4.Kabel YAKXs 4x25 mm 2 I etap+ii etap szt.2 szt.2 szt.2 5.Kabel YKY 3x6 mm 2 m.74 6.Kabel YKY 3x2,5 mm 2 m.62 m Przewod YDY 3x1,5 mm 2 m.92 8.Oprawa OUSc 100W szt.2 9.Słup A1a z oprawą sodową 70W m I etap szt.4 10.Słup A1a z oprawą sodową 70W m II etap szt.4 11.Słup stożkowy dł.3m pomalowany na czarno szt.2 12.Fundament betonowy pod słup I etap szt Fundament betonowy pod słup II etap szt.4 14.Tabliczka bezpiecznikowa I etap szt.6 15.Tabliczka bezpiecznikowa do słupa A1a szt.4 16.Oprawa DWP 604 1xCDM-R20-35W EB I GR +ZWP 600GS-VL 118GR+CDM-R PAR 20L 10 35W/10 montowana na słupie kpl 4 17.Oprawa DWP 604 1xCDM-R20-35W EB I GR +ZWP 600GS 118GR+CDM-R PAR 20L 10 35W/10 montowana na słupie kpl 3 18.Oprawa DBP 521 CDM-Tm 20/830 EB I NB GRZ+ZBP 521 GF montowana na pow.ziemi kpl 1 19.Oprawa BBS xLed-K2-WW30 montowana na pow.ziemi kpl 3 20.Oprawa BBS xLed-LXN/AM 30 montowana na pow.ziemi kpl 1 21.Oprawa DWP 604 1xCDM-R20-35W EB I GR +ZWP 600GS-VL 118GR+CDM-R PAR 20L 10 35W/30 montowana na słupie kpl 2 22.Oprawa MFV 606 CDM-T70W 230V I WB-LGR +ZVF 606 ACL+ZVF 606 RL+ CDM-T 70W/830 G12 montowana na słupie kpl 2 23.Oprawa MFV 616 MHN-TD 150W I WB GR SP + ZVF 616HL+CDM-TD 150W/830 Rx7-S montowane słup i ściana dzwonnicy kpl 2 24.Oprawa DBP 522 CDM-T 70W/830 EB I NB GR+ZBP 523GF montowana na pow.ziemi kpl 2 25.Oprawa MVF 616 MHN-TD 150W I WB GR SP + ZVF616 HL+CDM-TD 150W/830 Rx 7-s montowana na słupie kpl 1 26.Oprawa MVF 606 CDM-T 70W 230V I WB GR +ZVF606 ACS+ZVF606 RL+CDM-T 70W/830 G12 montowana na słupie kpl 2 27.Oprawa DBP 521 CDM-Tm 35W/830 EB I WB GRZ +ZBP 521 GFmontowana na ścianie dzwonnicy kpl 2 28.Oprawa MVF 616MHN-TD 70W I WB GR SP+ZVF 606 HL +CDM-TD 70W/830 Rx7-s montowana na słupie kpl 2 28.Rura przepustowa AROT DVK 75/63 m 27 Plac Wolności Nieporęt 6

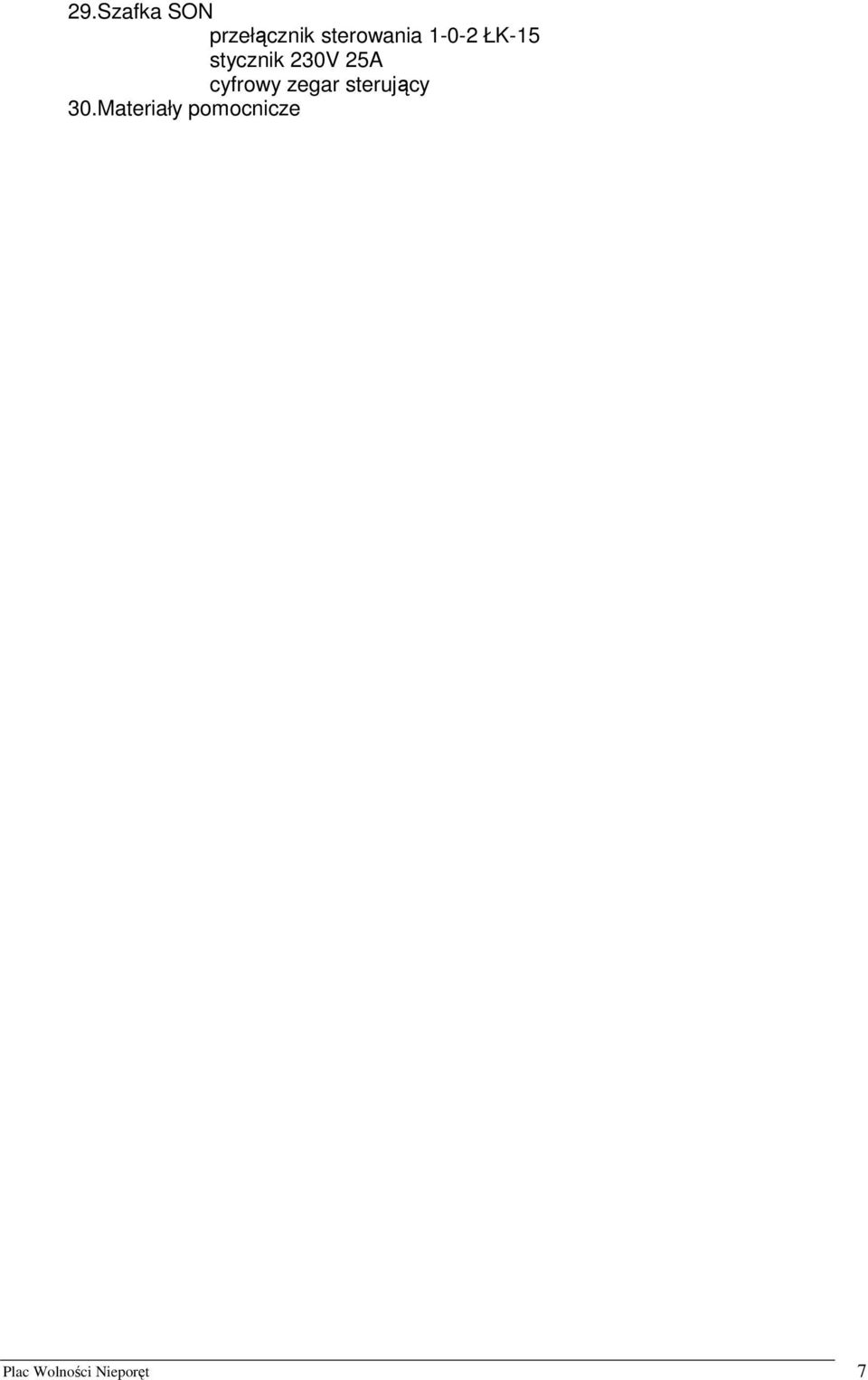

7 29.Szafka SON przełącznik sterowania ŁK-15 stycznik 230V 25A cyfrowy zegar sterujący 30.Materiały pomocnicze Plac Wolności Nieporęt 7

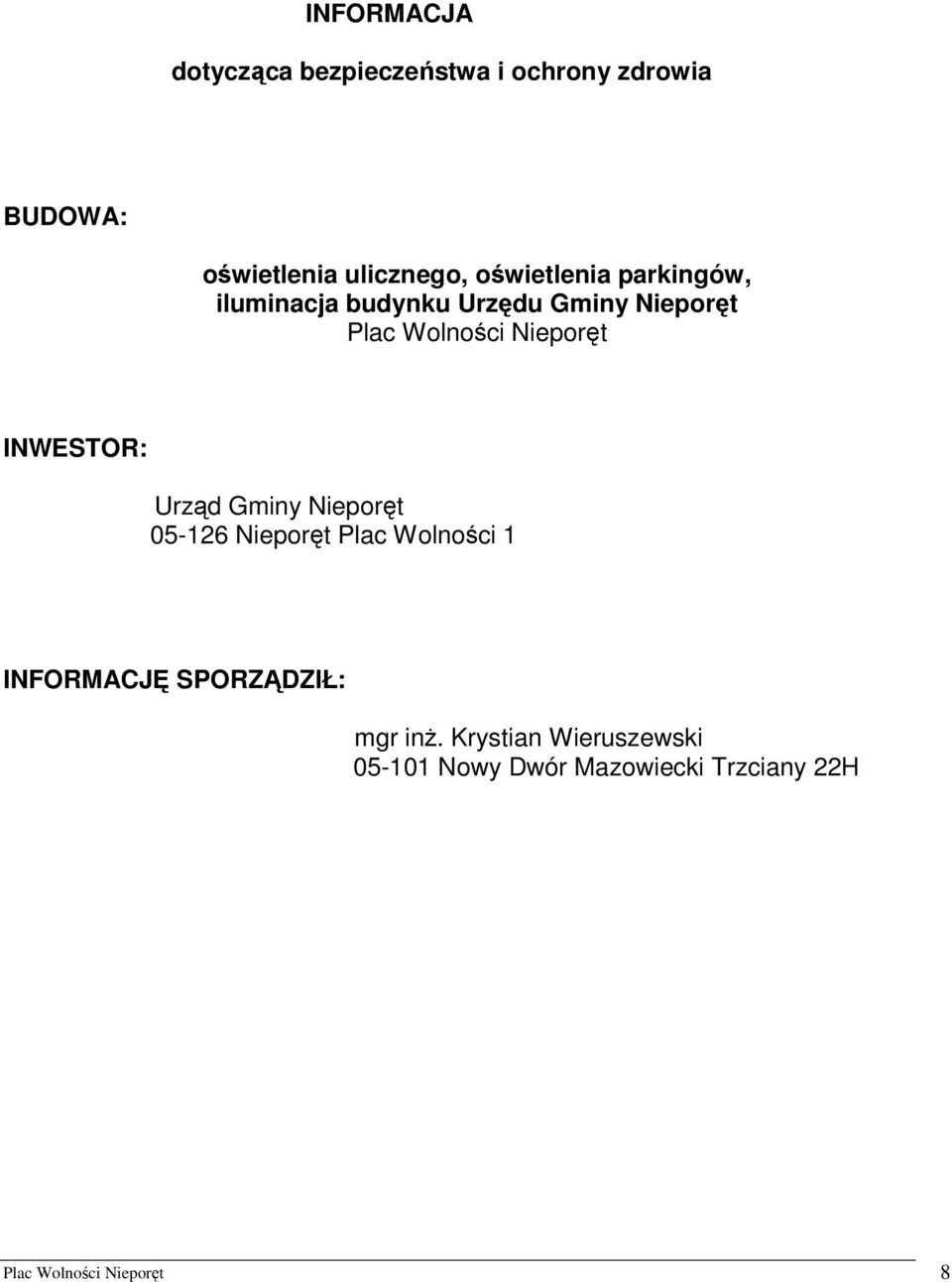

8 INFORMACJA dotycząca bezpieczeństwa i ochrony zdrowia BUDOWA: oświetlenia ulicznego, oświetlenia parkingów, iluminacja budynku Urzędu Gminy Nieporęt Plac Wolności Nieporęt INWESTOR: Urząd Gminy Nieporęt Nieporęt Plac Wolności 1 INFORMACJĘ SPORZĄDZIŁ: mgr inż. Krystian Wieruszewski Nowy Dwór Mazowiecki Trzciany 22H Plac Wolności Nieporęt 8

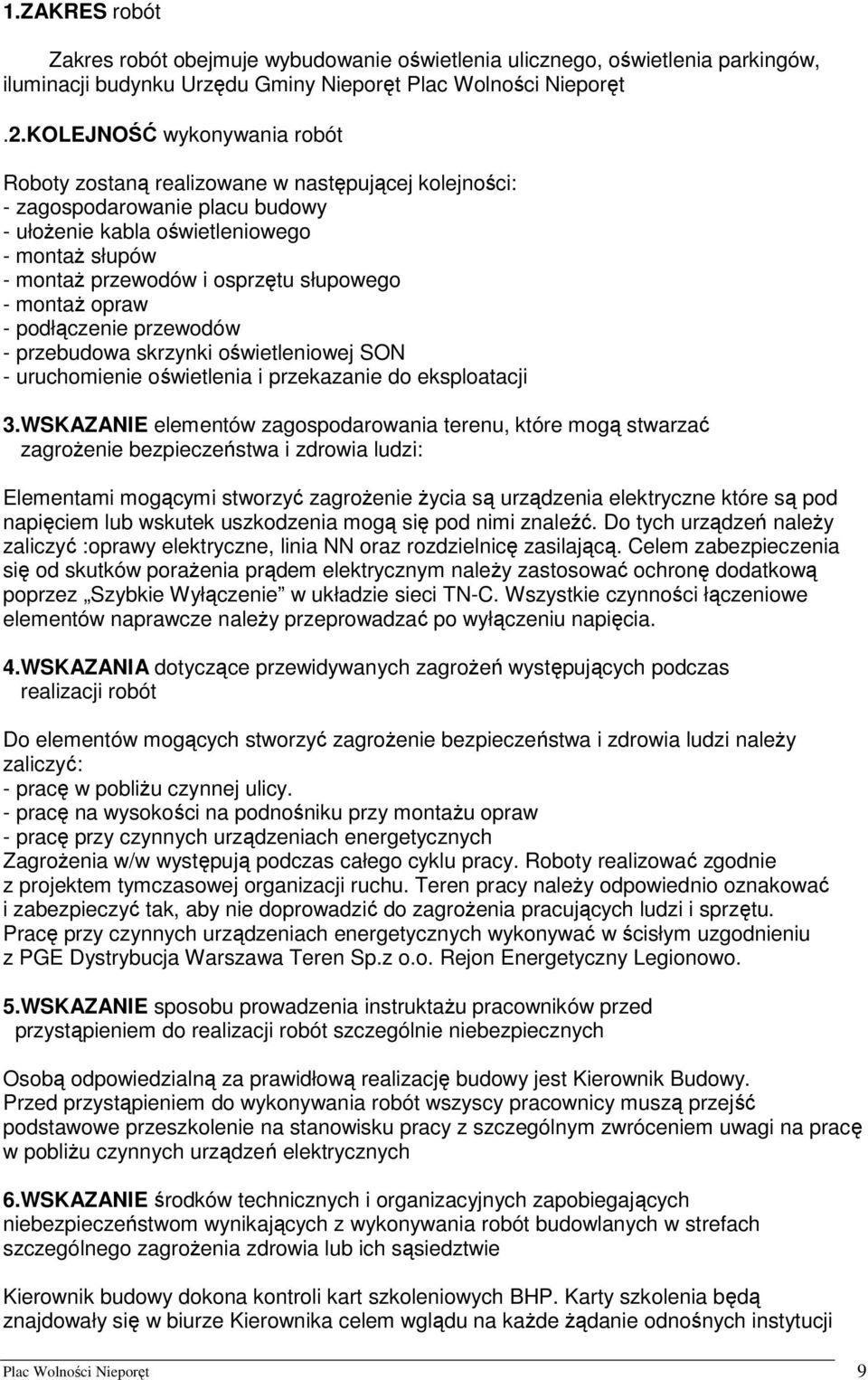

9 1.ZAKRES robót Zakres robót obejmuje wybudowanie oświetlenia ulicznego, oświetlenia parkingów, iluminacji budynku Urzędu Gminy Nieporęt Plac Wolności Nieporęt.2.KOLEJNOŚĆ wykonywania robót Roboty zostaną realizowane w następującej kolejności: - zagospodarowanie placu budowy - ułożenie kabla oświetleniowego - montaż słupów - montaż przewodów i osprzętu słupowego - montaż opraw - podłączenie przewodów - przebudowa skrzynki oświetleniowej SON - uruchomienie oświetlenia i przekazanie do eksploatacji 3.WSKAZANIE elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Elementami mogącymi stworzyć zagrożenie życia są urządzenia elektryczne które są pod napięciem lub wskutek uszkodzenia mogą się pod nimi znaleźć. Do tych urządzeń należy zaliczyć :oprawy elektryczne, linia NN oraz rozdzielnicę zasilającą. Celem zabezpieczenia się od skutków porażenia prądem elektrycznym należy zastosować ochronę dodatkową poprzez Szybkie Wyłączenie w układzie sieci TN-C. Wszystkie czynności łączeniowe elementów naprawcze należy przeprowadzać po wyłączeniu napięcia. 4.WSKAZANIA dotyczące przewidywanych zagrożeń występujących podczas realizacji robót Do elementów mogących stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi należy zaliczyć: - pracę w pobliżu czynnej ulicy. - pracę na wysokości na podnośniku przy montażu opraw - pracę przy czynnych urządzeniach energetycznych Zagrożenia w/w występują podczas całego cyklu pracy. Roboty realizować zgodnie z projektem tymczasowej organizacji ruchu. Teren pracy należy odpowiednio oznakować i zabezpieczyć tak, aby nie doprowadzić do zagrożenia pracujących ludzi i sprzętu. Pracę przy czynnych urządzeniach energetycznych wykonywać w ścisłym uzgodnieniu z PGE Dystrybucja Warszawa Teren Sp.z o.o. Rejon Energetyczny Legionowo. 5.WSKAZANIE sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Osobą odpowiedzialną za prawidłową realizację budowy jest Kierownik Budowy. Przed przystąpieniem do wykonywania robót wszyscy pracownicy muszą przejść podstawowe przeszkolenie na stanowisku pracy z szczególnym zwróceniem uwagi na pracę w pobliżu czynnych urządzeń elektrycznych 6.WSKAZANIE środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikających z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub ich sąsiedztwie Kierownik budowy dokona kontroli kart szkoleniowych BHP. Karty szkolenia będą znajdowały się w biurze Kierownika celem wglądu na każde żądanie odnośnych instytucji Plac Wolności Nieporęt 9

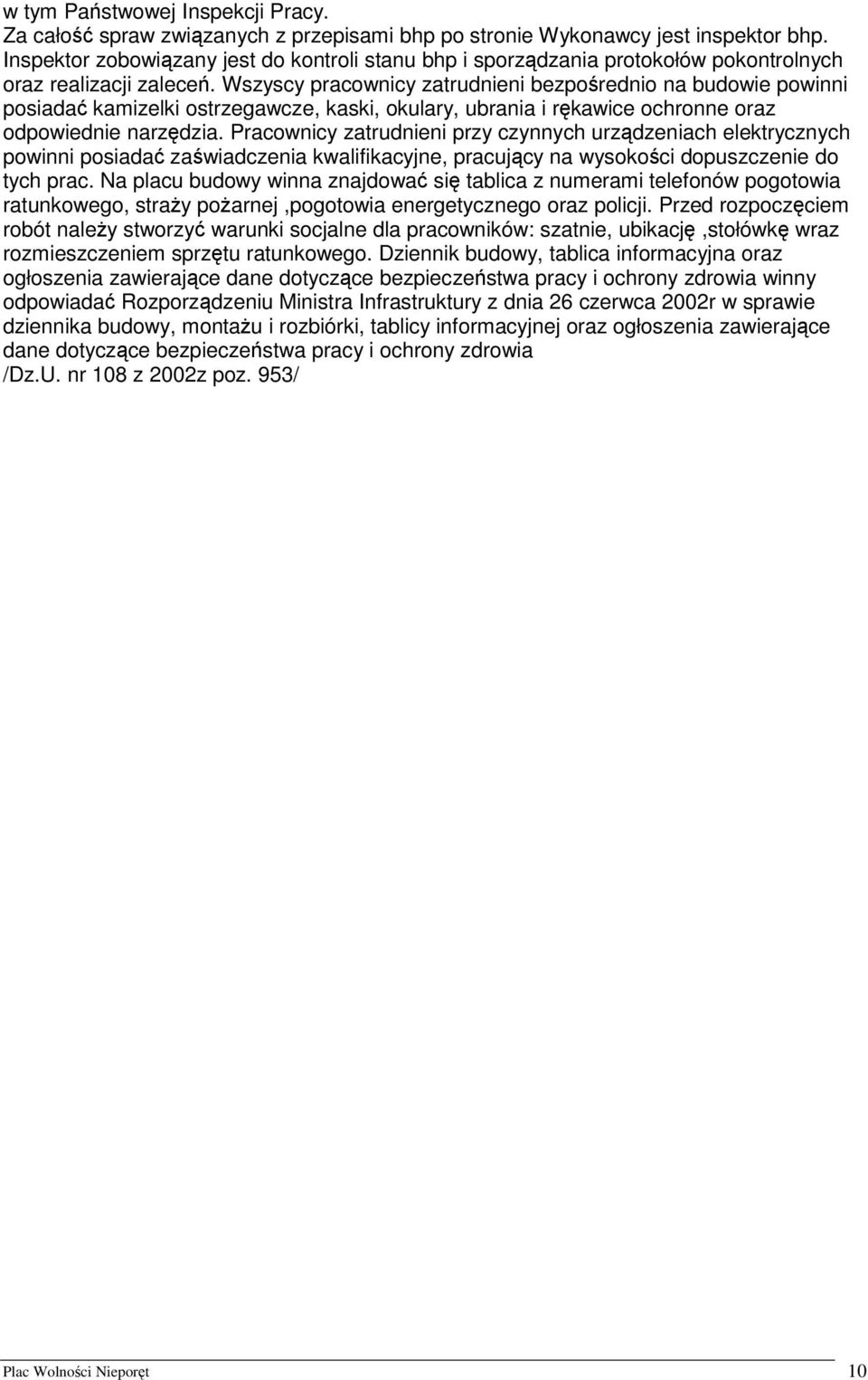

10 w tym Państwowej Inspekcji Pracy. Za całość spraw związanych z przepisami bhp po stronie Wykonawcy jest inspektor bhp. Inspektor zobowiązany jest do kontroli stanu bhp i sporządzania protokołów pokontrolnych oraz realizacji zaleceń. Wszyscy pracownicy zatrudnieni bezpośrednio na budowie powinni posiadać kamizelki ostrzegawcze, kaski, okulary, ubrania i rękawice ochronne oraz odpowiednie narzędzia. Pracownicy zatrudnieni przy czynnych urządzeniach elektrycznych powinni posiadać zaświadczenia kwalifikacyjne, pracujący na wysokości dopuszczenie do tych prac. Na placu budowy winna znajdować się tablica z numerami telefonów pogotowia ratunkowego, straży pożarnej,pogotowia energetycznego oraz policji. Przed rozpoczęciem robót należy stworzyć warunki socjalne dla pracowników: szatnie, ubikację,stołówkę wraz rozmieszczeniem sprzętu ratunkowego. Dziennik budowy, tablica informacyjna oraz ogłoszenia zawierające dane dotyczące bezpieczeństwa pracy i ochrony zdrowia winny odpowiadać Rozporządzeniu Ministra Infrastruktury z dnia 26 czerwca 2002r w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierające dane dotyczące bezpieczeństwa pracy i ochrony zdrowia /Dz.U. nr 108 z 2002z poz. 953/ Plac Wolności Nieporęt 10

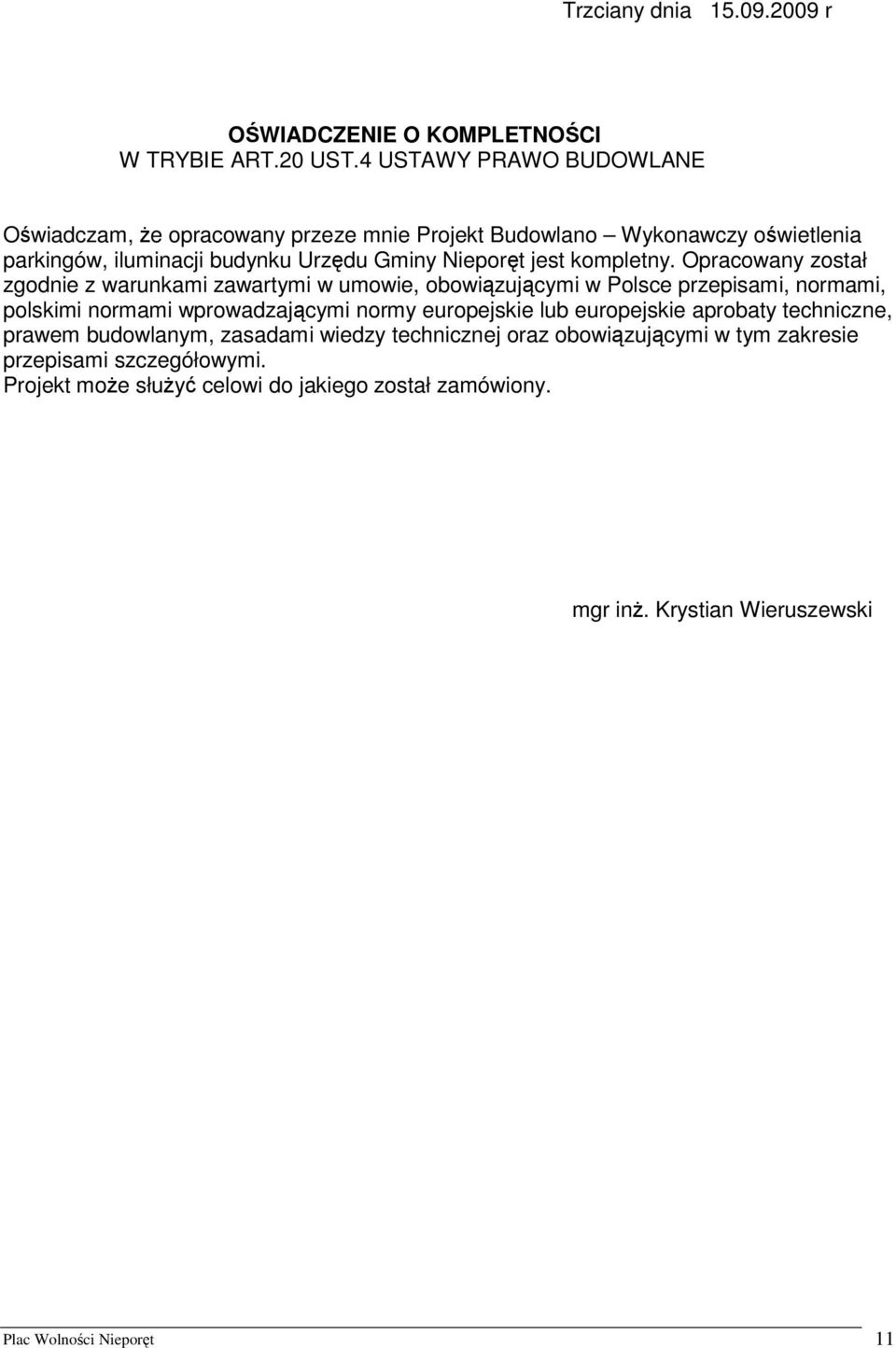

11 Trzciany dnia r OŚWIADCZENIE O KOMPLETNOŚCI W TRYBIE ART.20 UST.4 USTAWY PRAWO BUDOWLANE Oświadczam, że opracowany przeze mnie Projekt Budowlano Wykonawczy oświetlenia parkingów, iluminacji budynku Urzędu Gminy Nieporęt jest kompletny. Opracowany został zgodnie z warunkami zawartymi w umowie, obowiązującymi w Polsce przepisami, normami, polskimi normami wprowadzającymi normy europejskie lub europejskie aprobaty techniczne, prawem budowlanym, zasadami wiedzy technicznej oraz obowiązującymi w tym zakresie przepisami szczegółowymi. Projekt może służyć celowi do jakiego został zamówiony. mgr inż. Krystian Wieruszewski Plac Wolności Nieporęt 11
