COMMERCIAL LINE DUPLEX FLEXI

Transkrypt

1 PL COMMERCIAL LINE DUPLEX FLEXI

2 HISTORIA FIRMY ATREA rozpoczęła działalność w 1990 roku w Republice Czeskiej. W krótkim czasie firma skoncentrowała się na produkcji central klimatyzacyjnych w odzyskiem ciepła. Dzięki pomysłom założyciela, ATREA stała się posiadaczem wielu patentów, autorskich certyfikatów i oryginalnych konstrukcji Wysoka jakość produktów firmy ATREA została szybko dostrzeżona również na wymagających rynkach Europy Zachoniej. Ekonomiczne podobieństwo i sąsiedztwo geograficzne skierowało sprzedaż firmy głównie na rynek niemiecki. Dzięki dobrym stosunkom partnerskim i naciskowi na wysoką jakość, firma płynnie rozszerzyła swoją sprzedaż o Holandię, Szwajcarię, Wielką Brytanię, Włochy i Słowenię. W 2011 roku ATREA wprowadziła na rynek nowatorskie urządzenie DUPLEX Flexi, koncentrując się głównie na odbiorcach hurtowych. To posunięcie znacząco zwiększyło udział ATREA w rynku i spowodowało otwarcie na nowe rynki zbytu na całym świecie. Produkty ATREA Wentylacja komercyjna (sklepy, biura) centrale klimatyzacyjne o wydajności m 3 /h Wentylacja mieszkaniowa centrale klimatyzacyjne o wydajności m 3 /h Wentylacja kuchenna pełen zakres wentylacji sufitowej i wyciągów Domy pasywne ATREA Więcej informacji na 2

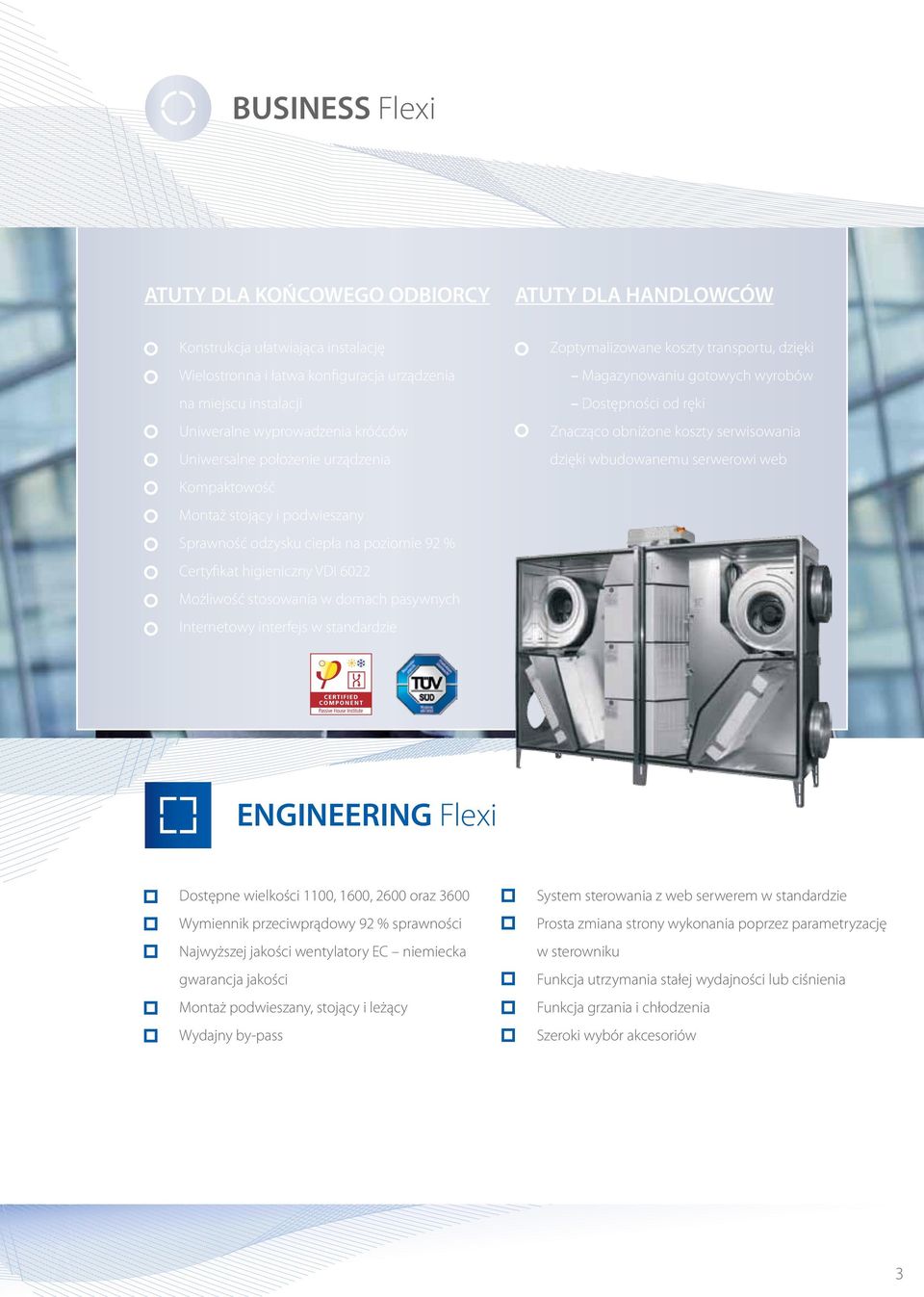

3 BUSINESS Flexi ATUTY DLA KOŃCOWEGO ODBIORCY ATUTY DLA HANDLOWCÓW Konstrukcja ułatwiająca instalację Wielostronna i łatwa konfiguracja urządzenia na miejscu instalacji Uniweralne wyprowadzenia króćców Uniwersalne położenie urządzenia Kompaktowość Montaż stojący i podwieszany Sprawność odzysku ciepła na poziomie 92 % Certyfikat higieniczny VDI 6022 Możliwość stosowania w domach pasywnych Internetowy interfejs w standardzie Zoptymalizowane koszty transportu, dzięki Magazynowaniu gotowych wyrobów Dostępności od ręki Znacząco obniżone koszty serwisowania dzięki wbudowanemu serwerowi web ENGINEERING Flexi Dostępne wielkości 1100, 1600, 2600 oraz 3600 Wymiennik przeciwprądowy 92 % sprawności Najwyższej jakości wentylatory EC niemiecka gwarancja jakości Montaż podwieszany, stojący i leżący Wydajny by-pass System sterowania z web serwerem w standardzie Prosta zmiana strony wykonania poprzez parametryzację w sterowniku Funkcja utrzymania stałej wydajności lub ciśnienia Funkcja grzania i chłodzenia Szeroki wybór akcesoriów 3

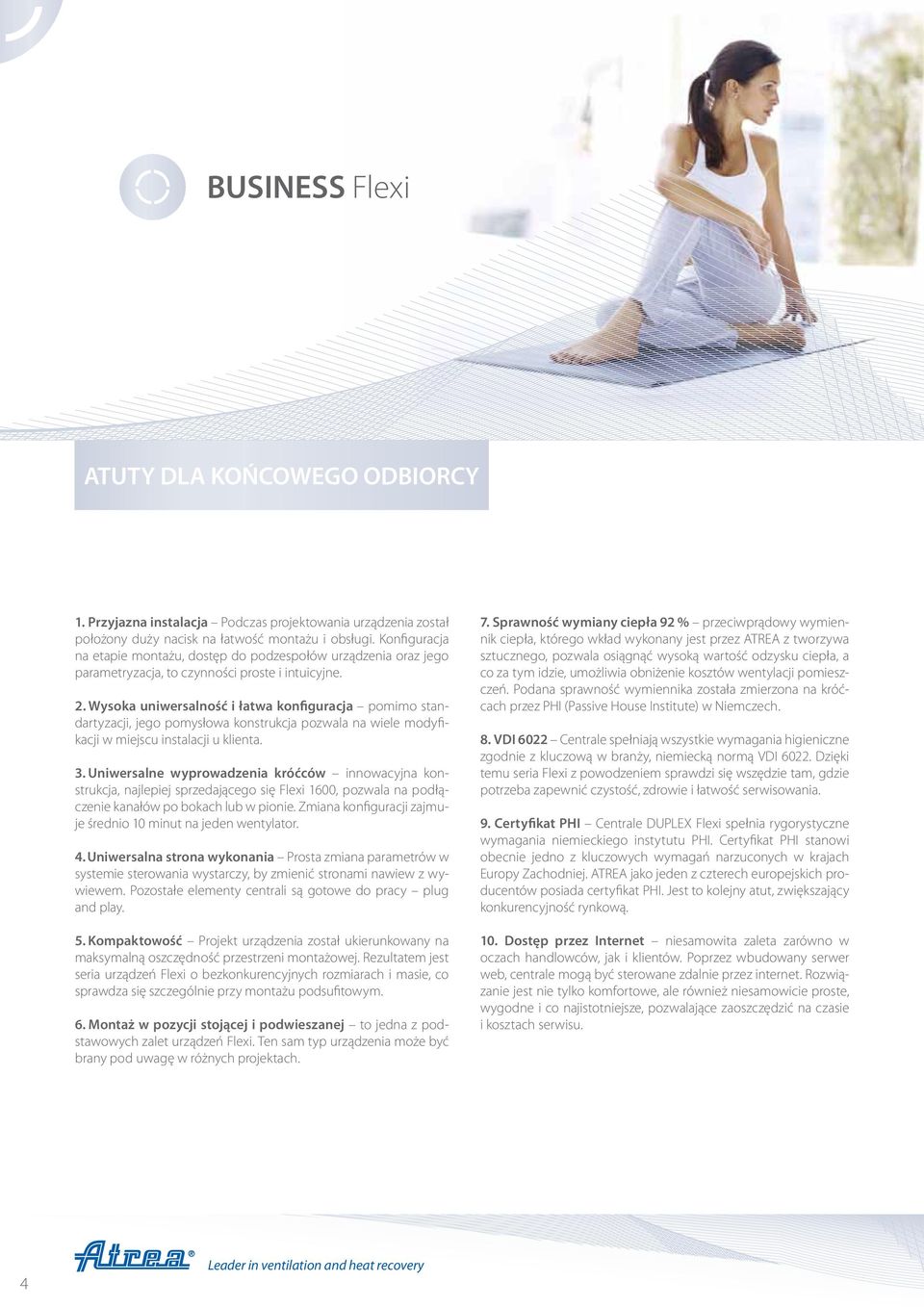

4 BUSINESS Flexi ATUTY DLA KOŃCOWEGO ODBIORCY 1. Przyjazna instalacja Podczas projektowania urządzenia został położony duży nacisk na łatwość montażu i obsługi. Konfiguracja na etapie montażu, dostęp do podzespołów urządzenia oraz jego parametryzacja, to czynności proste i intuicyjne. 2. Wysoka uniwersalność i łatwa konfiguracja pomimo standartyzacji, jego pomysłowa konstrukcja pozwala na wiele modyfikacji w miejscu instalacji u klienta. 3. Uniwersalne wyprowadzenia króćców innowacyjna konstrukcja, najlepiej sprzedającego się Flexi 1600, pozwala na podłączenie kanałów po bokach lub w pionie. Zmiana konfiguracji zajmuje średnio 10 minut na jeden wentylator. 4. Uniwersalna strona wykonania Prosta zmiana parametrów w systemie sterowania wystarczy, by zmienić stronami nawiew z wywiewem. Pozostałe elementy centrali są gotowe do pracy plug and play. 5. Kompaktowość Projekt urządzenia został ukierunkowany na maksymalną oszczędność przestrzeni montażowej. Rezultatem jest seria urządzeń Flexi o bezkonkurencyjnych rozmiarach i masie, co sprawdza się szczególnie przy montażu podsufitowym. 6. Montaż w pozycji stojącej i podwieszanej to jedna z podstawowych zalet urządzeń Flexi. Ten sam typ urządzenia może być brany pod uwagę w różnych projektach. 7. Sprawność wymiany ciepła 92 % przeciwprądowy wymiennik ciepła, którego wkład wykonany jest przez ATREA z tworzywa sztucznego, pozwala osiągnąć wysoką wartość odzysku ciepła, a co za tym idzie, umożliwia obniżenie kosztów wentylacji pomieszczeń. Podana sprawność wymiennika została zmierzona na króćcach przez PHI (Passive House Institute) w Niemczech. 8. VDI 6022 Centrale spełniają wszystkie wymagania higieniczne zgodnie z kluczową w branży, niemiecką normą VDI Dzięki temu seria Flexi z powodzeniem sprawdzi się wszędzie tam, gdzie potrzeba zapewnić czystość, zdrowie i łatwość serwisowania. 9. Certyfikat PHI Centrale DUPLEX Flexi spełnia rygorystyczne wymagania niemieckiego instytutu PHI. Certyfikat PHI stanowi obecnie jedno z kluczowych wymagań narzuconych w krajach Europy Zachodniej. ATREA jako jeden z czterech europejskich producentów posiada certyfikat PHI. Jest to kolejny atut, zwiększający konkurencyjność rynkową. 10. Dostęp przez Internet niesamowita zaleta zarówno w oczach handlowców, jak i klientów. Poprzez wbudowany serwer web, centrale mogą być sterowane zdalnie przez internet. Rozwiązanie jest nie tylko komfortowe, ale również niesamowicie proste, wygodne i co najistotniejsze, pozwalające zaoszczędzić na czasie i kosztach serwisu. 4

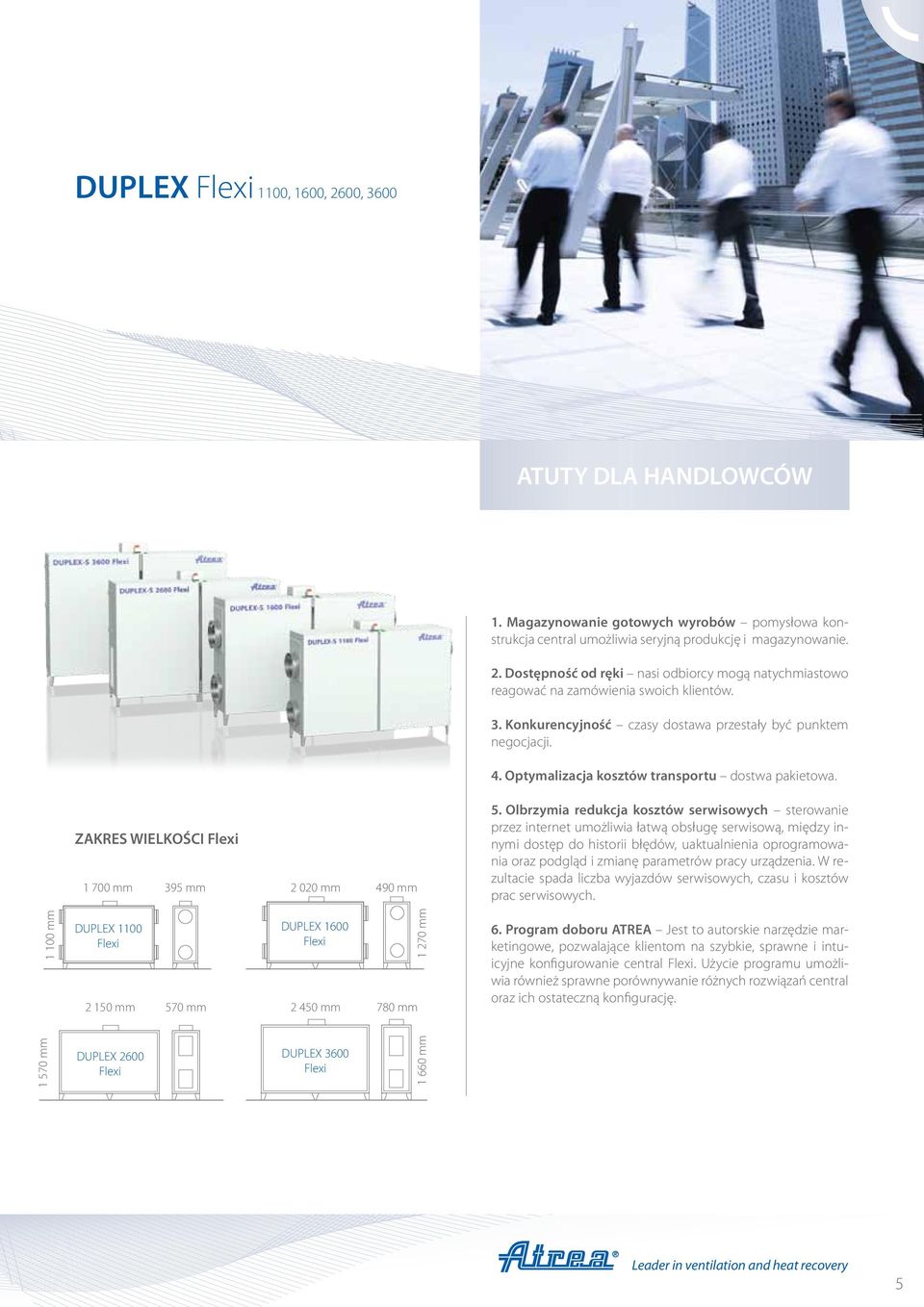

5 DUPLEX Flexi 1100, 1600, 2600, 3600 ATUTY DLA HANDLOWCÓW 1. Magazynowanie gotowych wyrobów pomysłowa konstrukcja central umożliwia seryjną produkcję i magazynowanie. 2. Dostępność od ręki nasi odbiorcy mogą natychmiastowo reagować na zamówienia swoich klientów. 3. Konkurencyjność czasy dostawa przestały być punktem negocjacji. 4. Optymalizacja kosztów transportu dostwa pakietowa. ZAKRES WIELKOŚCI Flexi mm 395 mm mm 490 mm 5. Olbrzymia redukcja kosztów serwisowych sterowanie przez internet umożliwia łatwą obsługę serwisową, między innymi dostęp do historii błędów, uaktualnienia oprogramowania oraz podgląd i zmianę parametrów pracy urządzenia. W rezultacie spada liczba wyjazdów serwisowych, czasu i kosztów prac serwisowych mm DUPLEX 1100 Flexi mm 570 mm DUPLEX 1600 Flexi mm 780 mm mm 6. Program doboru ATREA Jest to autorskie narzędzie marketingowe, pozwalające klientom na szybkie, sprawne i intuicyjne konfigurowanie central Flexi. Użycie programu umożliwia również sprawne porównywanie różnych rozwiązań central oraz ich ostateczną konfigurację mm DUPLEX 2600 Flexi DUPLEX 3600 Flexi mm 5

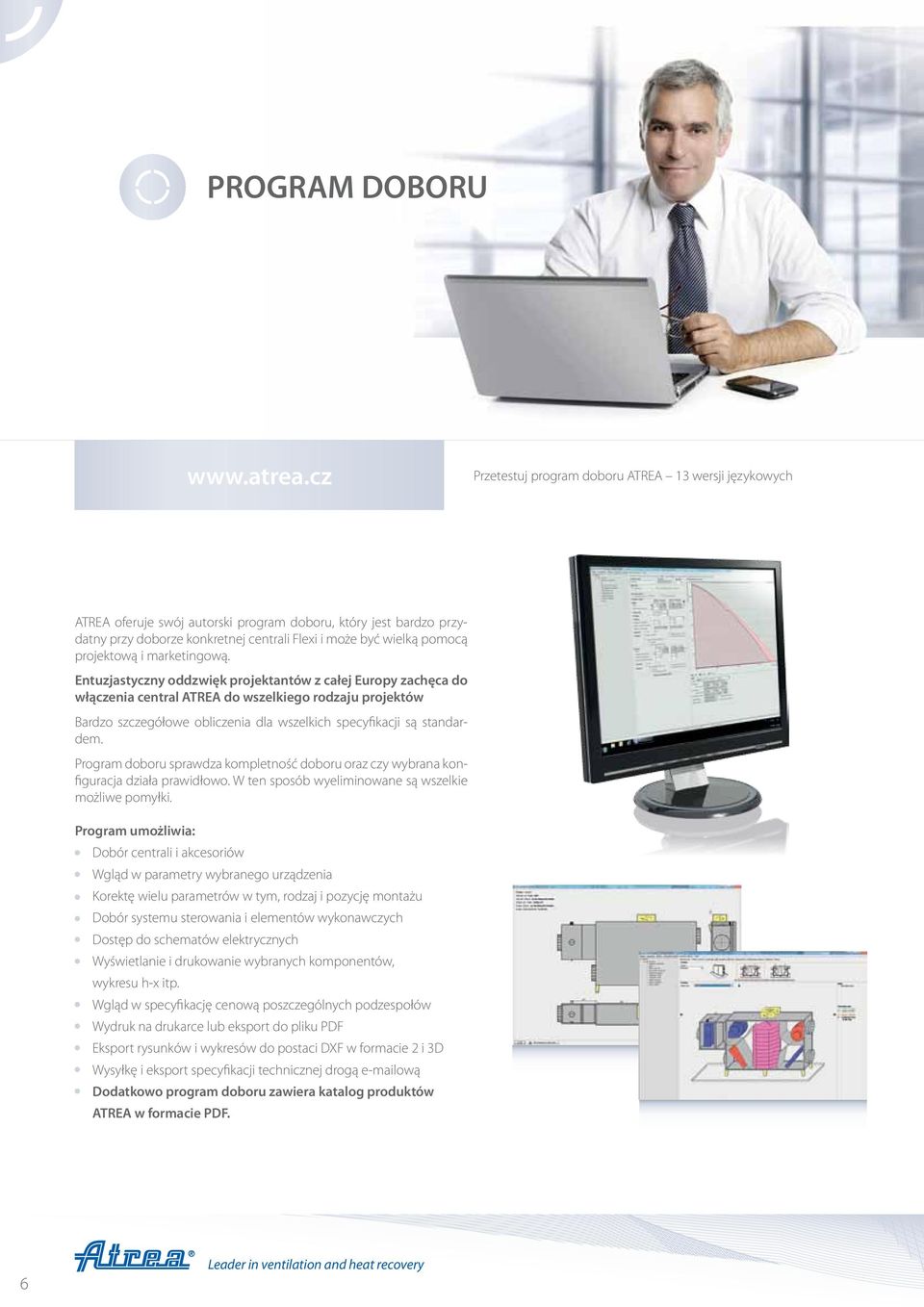

6 PROGRAM DOBORU Przetestuj program doboru ATREA 13 wersji językowych ATREA oferuje swój autorski program doboru, który jest bardzo przydatny przy doborze konkretnej centrali Flexi i może być wielką pomocą projektową i marketingową. Entuzjastyczny oddzwięk projektantów z całej Europy zachęca do włączenia central ATREA do wszelkiego rodzaju projektów Bardzo szczegółowe obliczenia dla wszelkich specyfikacji są standardem. Program doboru sprawdza kompletność doboru oraz czy wybrana konfiguracja działa prawidłowo. W ten sposób wyeliminowane są wszelkie możliwe pomyłki. Program umożliwia: Dobór centrali i akcesoriów Wgląd w parametry wybranego urządzenia Korektę wielu parametrów w tym, rodzaj i pozycję montażu Dobór systemu sterowania i elementów wykonawczych Dostęp do schematów elektrycznych Wyświetlanie i drukowanie wybranych komponentów, wykresu h-x itp. Wgląd w specyfikację cenową poszczególnych podzespołów Wydruk na drukarce lub eksport do pliku PDF Eksport rysunków i wykresów do postaci DXF w formacie 2 i 3D Wysyłkę i eksport specyfikacji technicznej drogą ową Dodatkowo program doboru zawiera katalog produktów ATREA w formacie PDF. 6

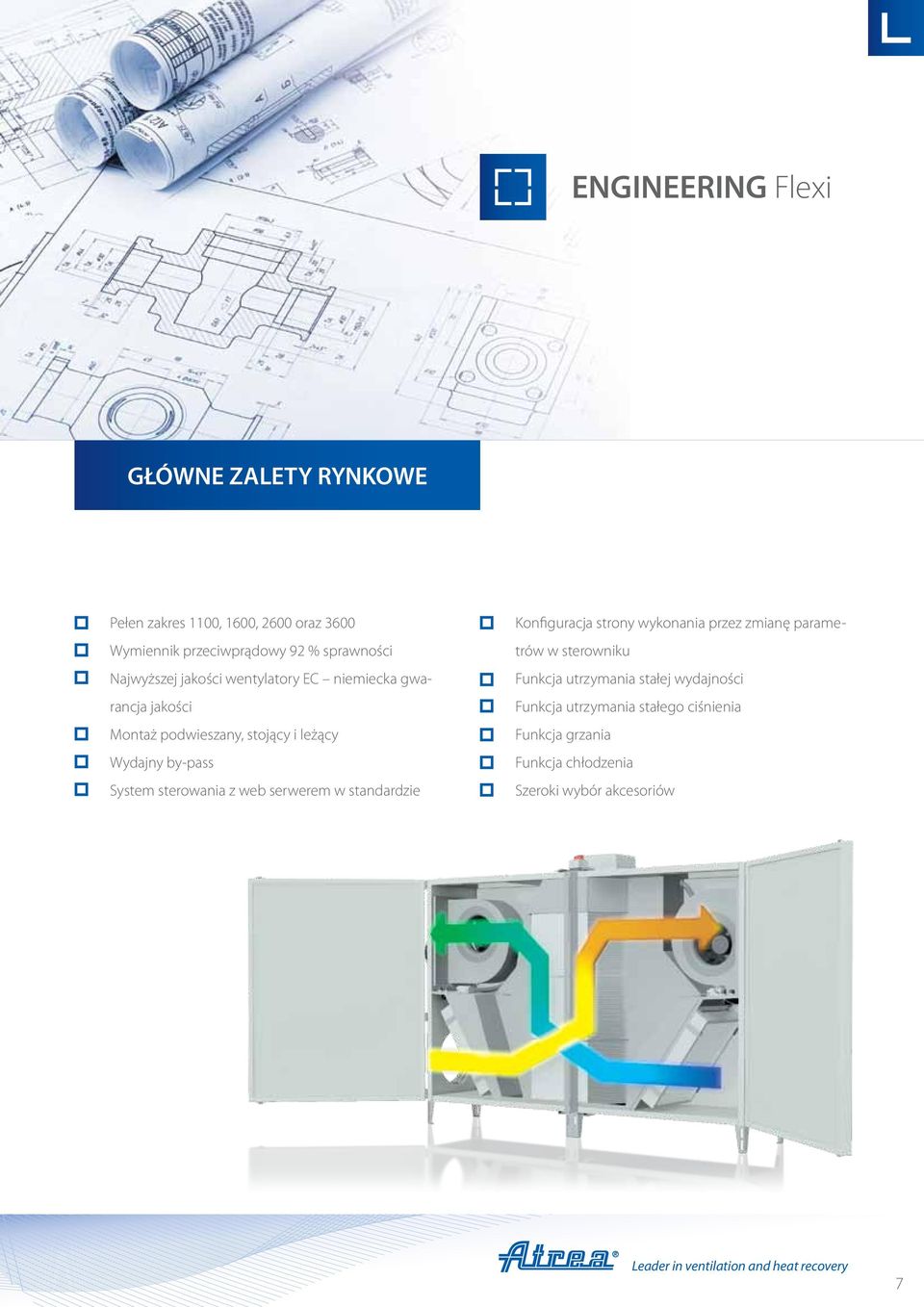

7 ENGINEERING Flexi GŁÓWNE ZALETY RYNKOWE Pełen zakres 1100, 1600, 2600 oraz 3600 Wymiennik przeciwprądowy 92 % sprawności Najwyższej jakości wentylatory EC niemiecka gwarancja jakości Montaż podwieszany, stojący i leżący Wydajny by-pass System sterowania z web serwerem w standardzie Konfiguracja strony wykonania przez zmianę parametrów w sterowniku Funkcja utrzymania stałej wydajności Funkcja utrzymania stałego ciśnienia Funkcja grzania Funkcja chłodzenia Szeroki wybór akcesoriów 7

8 ENGINEERING Flexi Wentylacja zrównoważona ciśnieniowo 1. z odzyskiem ciepła 2. bez odzysku ciepła (by-pass) 3. z nagrzewnicą i/lub grzaniem wstępnym e 2 i 2 i i 2 2 e 2 e 2 i 1 e 1 i 1 e 1 i 1 e 1 PARAMETRY TECHNICZNE FLEXI OZNACZA WSZECHTRONNOŚĆ Centrale są dostarczane w uniwersalnym wykonaniu, pozwalającym na montaż zarówno w pozycji stojącej, jak i podwieszanej. W obu pozycjach wykorzystane są te same uchwyty montażowe. Dodatkowo strona wykonania urządzenia może być ustalona na etapie montażu, np.: zamiana miejscami nawiewu i wywiewu. Taka konstrukcja zapewnia ogromną wszechstronność montażową. Montaż stojący Montaż podwieszany Uniwersalne wyprowadzenia króćców innowacyjna konstrukcja, najlepiej sprzedającego się Flexi 1600, pozwala na podłączenie kanałów po bokach lub w pionie. Zmiana konfiguracji zajmuje średnio 10 minut na jeden wentylator. Nominalny punkt pracy urządzeń serii Flexi to 1100 m 3 /h/200 Pa; 1700 m 3 /h/200 Pa; 2700 m 3 /h/200 Pa; 3700 m 3 /h/200 Pa. Obudowa konstrukcja samonośna. Panale PU o grubości 30 mm gwarantują bardzo dobrą izolację termiczną jak i akustyczną. Filtry F5 / F7 filtry kasetowe dostarczane są w standardzie. Ich pomysłowa konstrukcja umożliwia filtrację poprzez ramki oraz sprawia, że wymiana filtrów jest bardzo wygodna. 5 wejść temperaturowych i 6 wejść pomiaru ciśnienia pełna kompatybilność z autorskim systemem RD4. Łatwa dostępność drzwi na zawiasach, otwierane na całą szerokość umożliwiają dostęp do każdego podzespołu urządzenia. Rozwiązanie umożliwia łatwy montaż i wszelkie operacje serwisowe. Zmiana strony wykonania w sterowniku Prosta zmiana parametru w sterowniku pozwala na zamianę strony nawiewnej z wywiewną, a pozostałe elementy są typu plug and play. Uniwersalne pozycja króćców Możliwość pionowego wyprowadzenia króćców rozszerza uniwersalność centrali, zmniejszając tym samym koszty robocizny. (1600 Flexi) 8

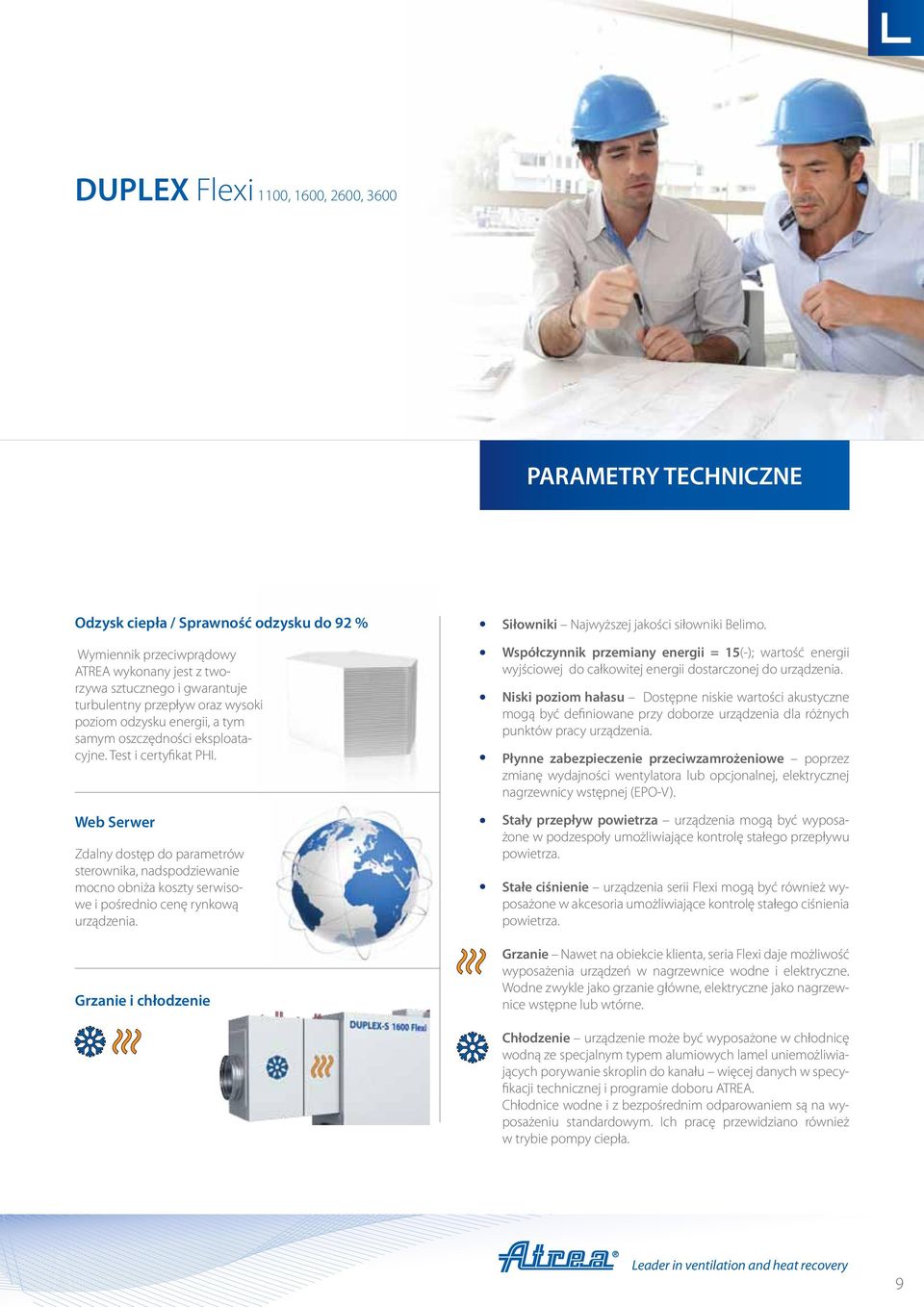

9 DUPLEX Flexi 1100, 1600, 2600, 3600 PARAMETRY TECHNICZNE Odzysk ciepła / Sprawność odzysku do 92 % Wymiennik przeciwprądowy ATREA wykonany jest z tworzywa sztucznego i gwarantuje turbulentny przepływ oraz wysoki poziom odzysku energii, a tym samym oszczędności eksploatacyjne. Test i certyfikat PHI. Web Serwer Zdalny dostęp do parametrów sterownika, nadspodziewanie mocno obniża koszty serwisowe i pośrednio cenę rynkową urządzenia. Grzanie i chłodzenie Siłowniki Najwyższej jakości siłowniki Belimo. Współczynnik przemiany energii = 15(-); wartość energii wyjściowej do całkowitej energii dostarczonej do urządzenia. Niski poziom hałasu Dostępne niskie wartości akustyczne mogą być definiowane przy doborze urządzenia dla różnych punktów pracy urządzenia. Płynne zabezpieczenie przeciwzamrożeniowe poprzez zmianę wydajności wentylatora lub opcjonalnej, elektrycznej nagrzewnicy wstępnej (EPO-V). Stały przepływ powietrza urządzenia mogą być wyposażone w podzespoły umożliwiające kontrolę stałego przepływu powietrza. Stałe ciśnienie urządzenia serii Flexi mogą być również wyposażone w akcesoria umożliwiające kontrolę stałego ciśnienia powietrza. Grzanie Nawet na obiekcie klienta, seria Flexi daje możliwość wyposażenia urządzeń w nagrzewnice wodne i elektryczne. Wodne zwykle jako grzanie główne, elektryczne jako nagrzewnice wstępne lub wtórne. Chłodzenie urządzenie może być wyposażone w chłodnicę wodną ze specjalnym typem alumiowych lamel uniemożliwiających porywanie skroplin do kanału więcej danych w specyfikacji technicznej i programie doboru ATREA. Chłodnice wodne i z bezpośrednim odparowaniem są na wyposażeniu standardowym. Ich pracę przewidziano również w trybie pompy ciepła. 9

10 Wentylatory EC Wykorzystano wentylatory najlepszych producentów Ebm-Papst oraz Ziehl Abegg. Niedościgniona niemiecka jakość pomaga redukować koszty serwisowe. W serii Flexi zastosowano wirniki z łopatkami wygiętymi do tyłu, pracującymi w pół-spiralnej obudowie skonstruowanej przez ATREA. AKCESORIA OPCJONALNE oddzielna dostawa Przepustnice Przepustnice do stosowania na kanale wlotowym do urządzenia. Standardowo wyposażone w siłownik ze sprężyną zwrotną, zapewniającą zamknięcie przepustnicy w przypadku braku zasilania. Do rozmiarów przepustnic dopasowane są króćce urządzeń urządzeń. Filtracja W skład standardowego wyposażenia serii DUPLEX Flexi wchodzą filtry kasetowe F5 / F5. Filtry klasy F7 można zamówić jako opcje. Połączenia elastyczne Kształt i rozmiary dopasowane są do obu typów króćców (okrągłych i prostokątnych). HW nagrzewnice wodne Nagrzewnice wodne, dla systemów do 110 C i 1.0. MPa, instalowane są bezpośrednio na obudowie urządzenia. Nagrzewnice zoptymalizowano do pracy ze źródłami niskotemperaturowymi. Elementy przeznaczone do sterowania wydajnością nagrzewnicy wodnej W skład węzła wchodzą trzybiegowa pompa wody, dwa zawory dwu-drogowe oraz jeden zawór mieszający trzy lub cztero drogowe z siłownikiem Belimo. Elektryczne nagrzewnice wstępne EPO-V Zapewniają ochronę przeciwzamrożeniową rekuperatora ciepła, w sytuacji, gdy musi być zapewnione stałe ciśnienie w układzie. Instalowane są w kanale świeżego powietrza zaraz przy urządzeniu. 10

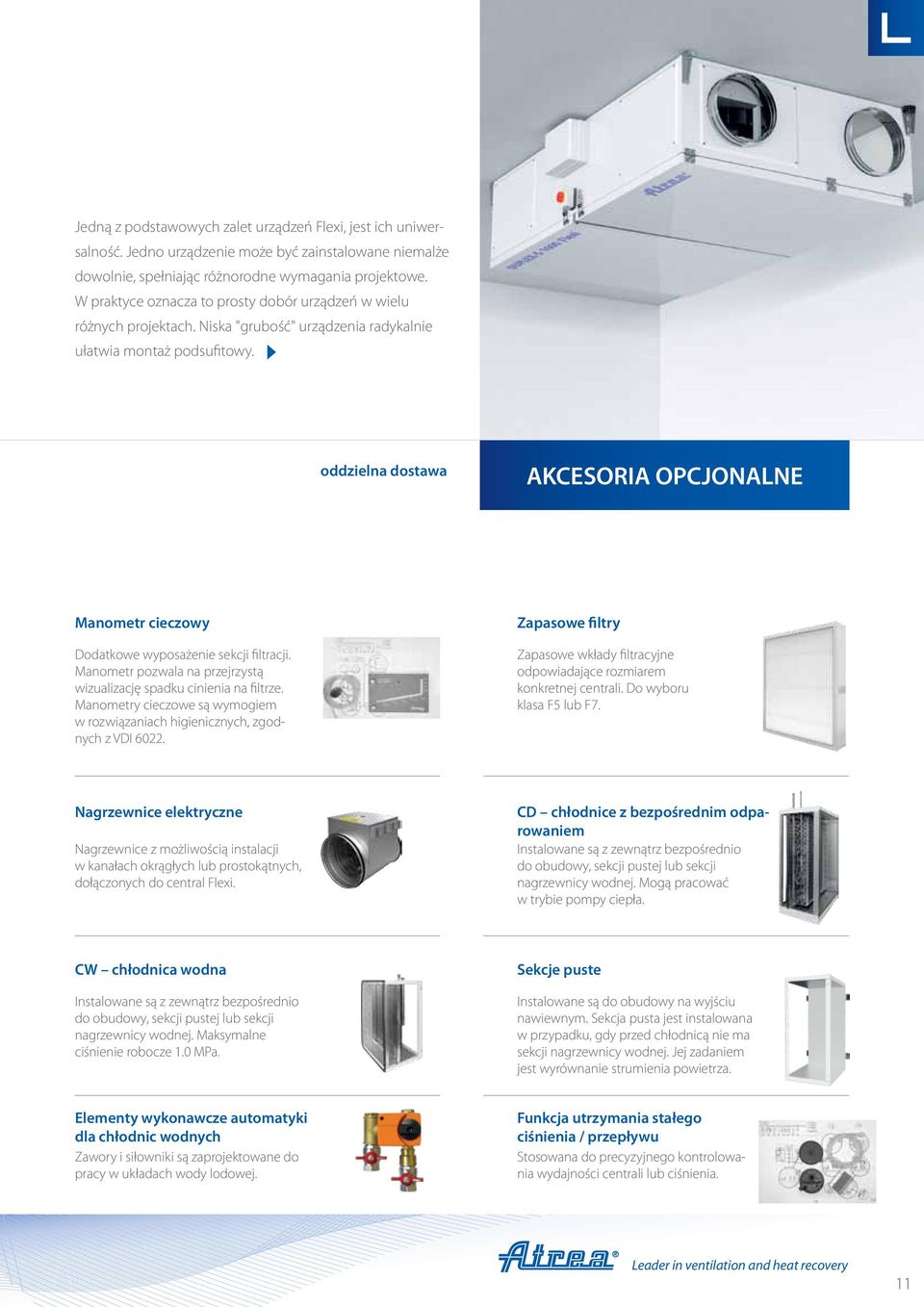

11 Jedną z podstawowych zalet urządzeń Flexi, jest ich uniwersalność. Jedno urządzenie może być zainstalowane niemalże dowolnie, spełniając różnorodne wymagania projektowe. W praktyce oznacza to prosty dobór urządzeń w wielu różnych projektach. Niska "grubość" urządzenia radykalnie ułatwia montaż podsufitowy. oddzielna dostawa AKCESORIA OPCJONALNE Manometr cieczowy Dodatkowe wyposażenie sekcji filtracji. Manometr pozwala na przejrzystą wizualizację spadku cinienia na filtrze. Manometry cieczowe są wymogiem w rozwiązaniach higienicznych, zgodnych z VDI Zapasowe filtry Zapasowe wkłady filtracyjne odpowiadające rozmiarem konkretnej centrali. Do wyboru klasa F5 lub F7. Nagrzewnice elektryczne Nagrzewnice z możliwością instalacji w kanałach okrągłych lub prostokątnych, dołączonych do central Flexi. CD chłodnice z bezpośrednim odparowaniem Instalowane są z zewnątrz bezpośrednio do obudowy, sekcji pustej lub sekcji nagrzewnicy wodnej. Mogą pracować w trybie pompy ciepła. CW chłodnica wodna Instalowane są z zewnątrz bezpośrednio do obudowy, sekcji pustej lub sekcji nagrzewnicy wodnej. Maksymalne ciśnienie robocze 1.0 MPa. Sekcje puste Instalowane są do obudowy na wyjściu nawiewnym. Sekcja pusta jest instalowana w przypadku, gdy przed chłodnicą nie ma sekcji nagrzewnicy wodnej. Jej zadaniem jest wyrównanie strumienia powietrza. Elementy wykonawcze automatyki dla chłodnic wodnych Zawory i siłowniki są zaprojektowane do pracy w układach wody lodowej. Funkcja utrzymania stałego ciśnienia / przepływu Stosowana do precyzyjnego kontrolowania wydajności centrali lub ciśnienia. 11

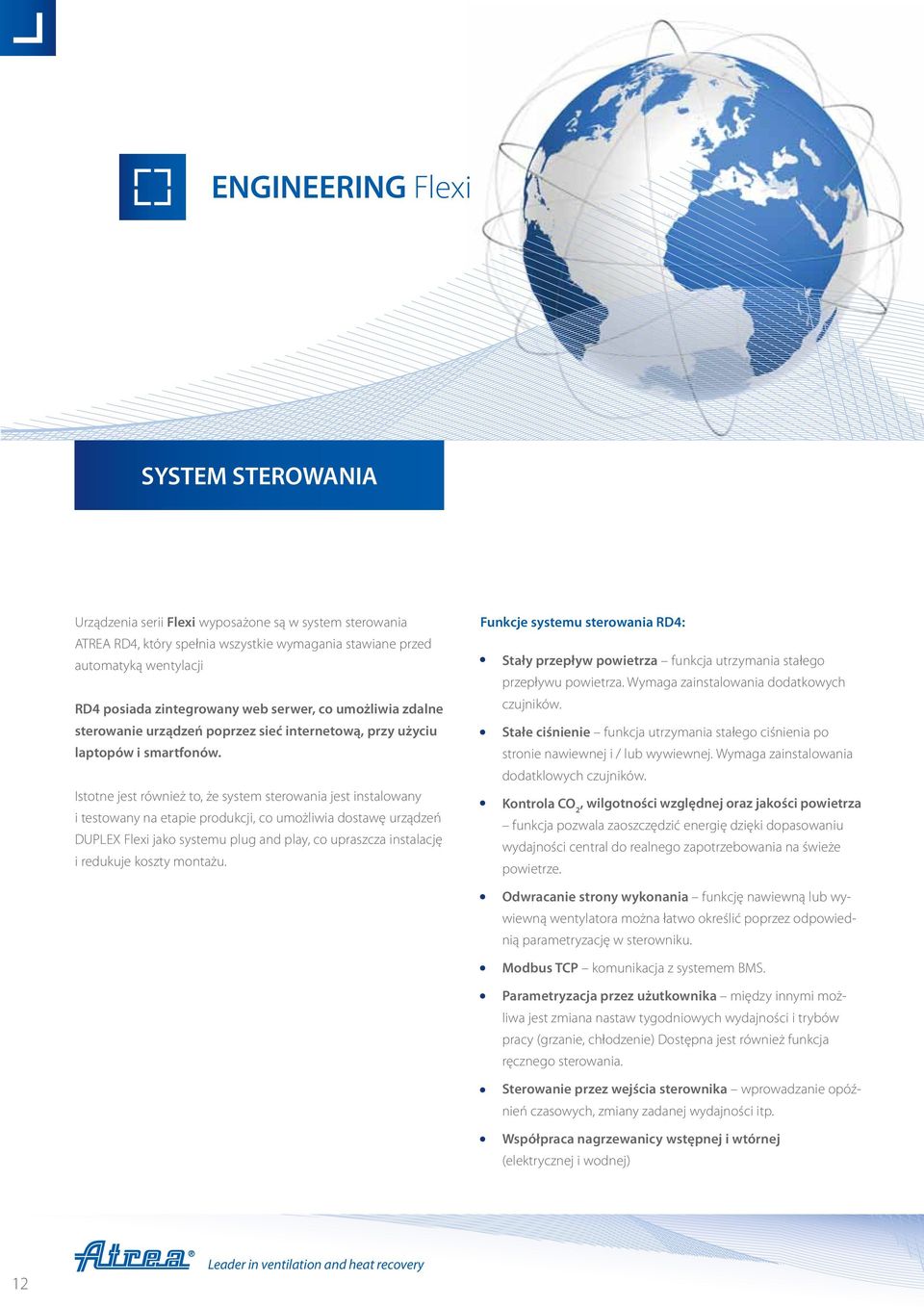

12 ENGINEERING Flexi SYSTEM STEROWANIA Urządzenia serii Flexi wyposażone są w system sterowania ATREA RD4, który spełnia wszystkie wymagania stawiane przed automatyką wentylacji RD4 posiada zintegrowany web serwer, co umożliwia zdalne sterowanie urządzeń poprzez sieć internetową, przy użyciu laptopów i smartfonów. Istotne jest również to, że system sterowania jest instalowany i testowany na etapie produkcji, co umożliwia dostawę urządzeń DUPLEX Flexi jako systemu plug and play, co upraszcza instalację i redukuje koszty montażu. Funkcje systemu sterowania RD4: Stały przepływ powietrza funkcja utrzymania stałego przepływu powietrza. Wymaga zainstalowania dodatkowych czujników. Stałe ciśnienie funkcja utrzymania stałego ciśnienia po stronie nawiewnej i / lub wywiewnej. Wymaga zainstalowania dodatklowych czujników. Kontrola CO 2, wilgotności względnej oraz jakości powietrza funkcja pozwala zaoszczędzić energię dzięki dopasowaniu wydajności central do realnego zapotrzebowania na świeże powietrze. Odwracanie strony wykonania funkcję nawiewną lub wywiewną wentylatora można łatwo określić poprzez odpowiednią parametryzację w sterowniku. Modbus TCP komunikacja z systemem BMS. Parametryzacja przez użutkownika między innymi możliwa jest zmiana nastaw tygodniowych wydajności i trybów pracy (grzanie, chłodzenie) Dostępna jest również funkcja ręcznego sterowania. Sterowanie przez wejścia sterownika wprowadzanie opóźnień czasowych, zmiany zadanej wydajności itp. Współpraca nagrzewanicy wstępnej i wtórnej (elektrycznej i wodnej) 12

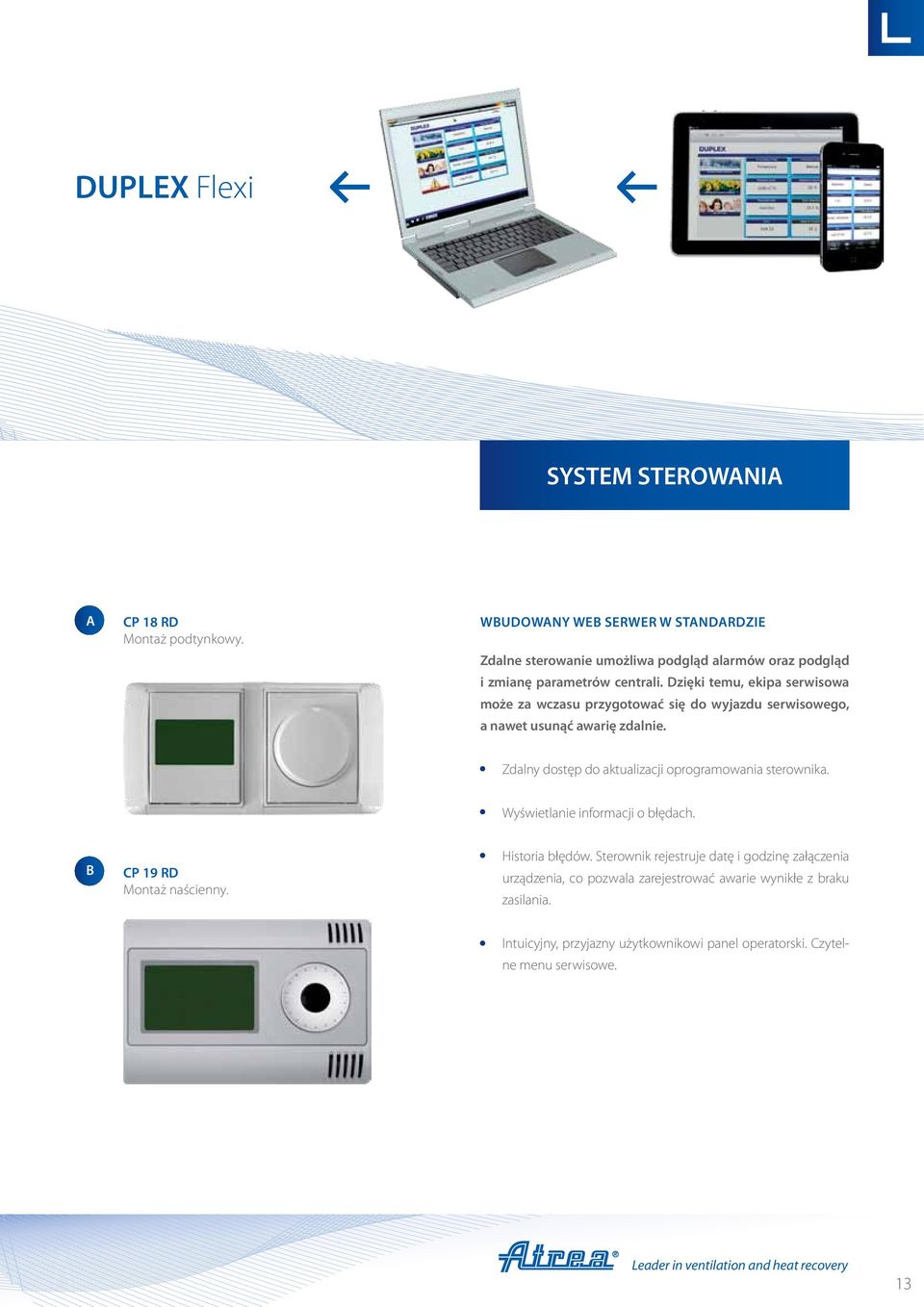

13 DUPLEX Flexi SYSTEM STEROWANIA A CP 18 RD Montaż podtynkowy. Wbudowany web serwer w standardzie Zdalne sterowanie umożliwa podgląd alarmów oraz podgląd i zmianę parametrów centrali. Dzięki temu, ekipa serwisowa może za wczasu przygotować się do wyjazdu serwisowego, a nawet usunąć awarię zdalnie. Zdalny dostęp do aktualizacji oprogramowania sterownika. Wyświetlanie informacji o błędach. B CP 19 RD Montaż naścienny. Historia błędów. Sterownik rejestruje datę i godzinę załączenia urządzenia, co pozwala zarejestrować awarie wynikłe z braku zasilania. Intuicyjny, przyjazny użytkownikowi panel operatorski. Czytelne menu serwisowe. 13

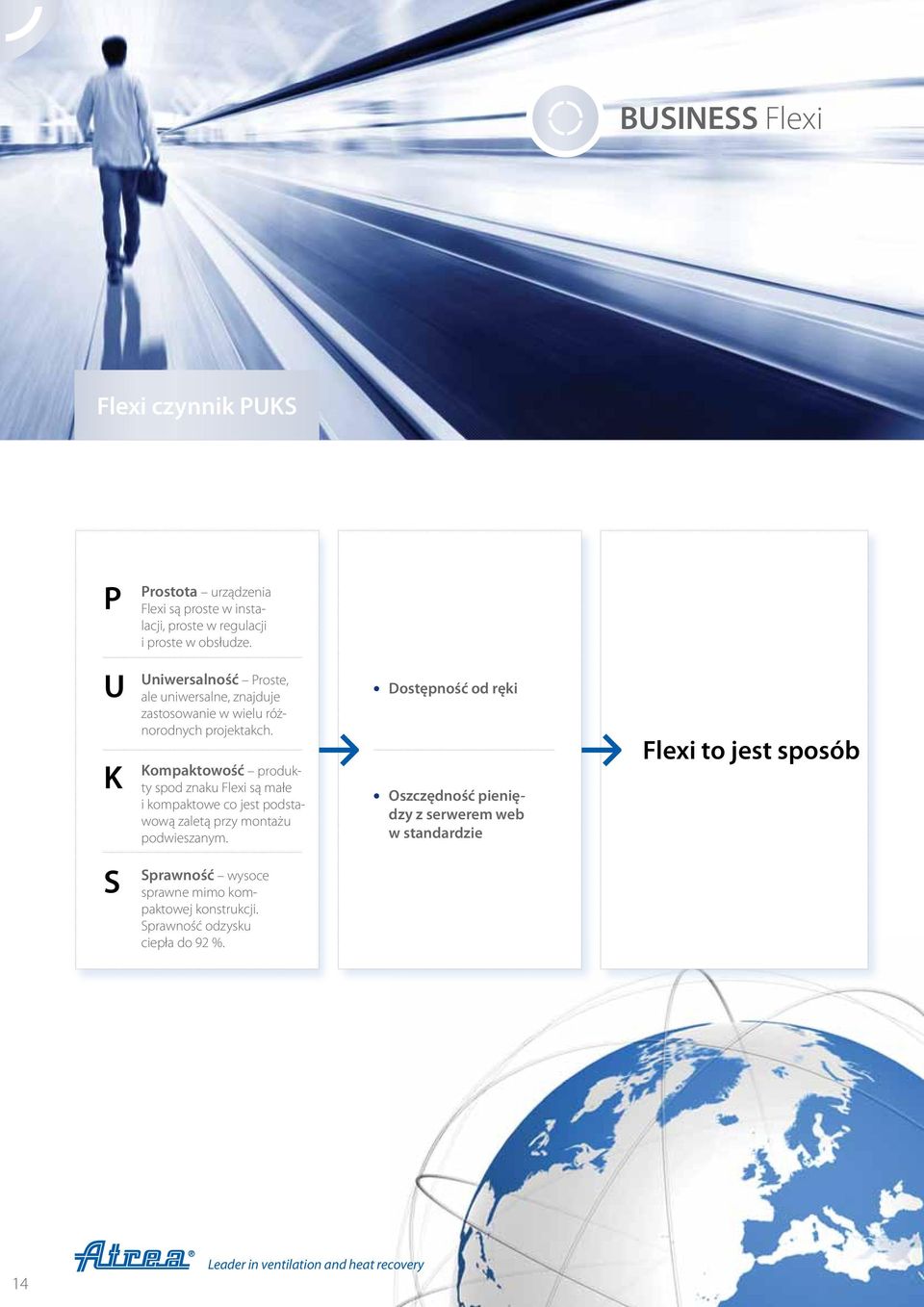

14 BUSINESS Flexi Flexi czynnik PUKS P Prostota urządzenia Flexi są proste w instalacji, proste w regulacji i proste w obsłudze. U K Uniwersalność Proste, ale uniwersalne, znajduje zastosowanie w wielu różnorodnych projektakch. Kompaktowość produkty spod znaku Flexi są małe i kompaktowe co jest podstawową zaletą przy montażu podwieszanym. Dostępność od ręki Oszczędność pieniędzy z serwerem web w standardzie Flexi to jest sposób S Sprawność wysoce sprawne mimo kompaktowej konstrukcji. Sprawność odzysku ciepła do 92 %. 14

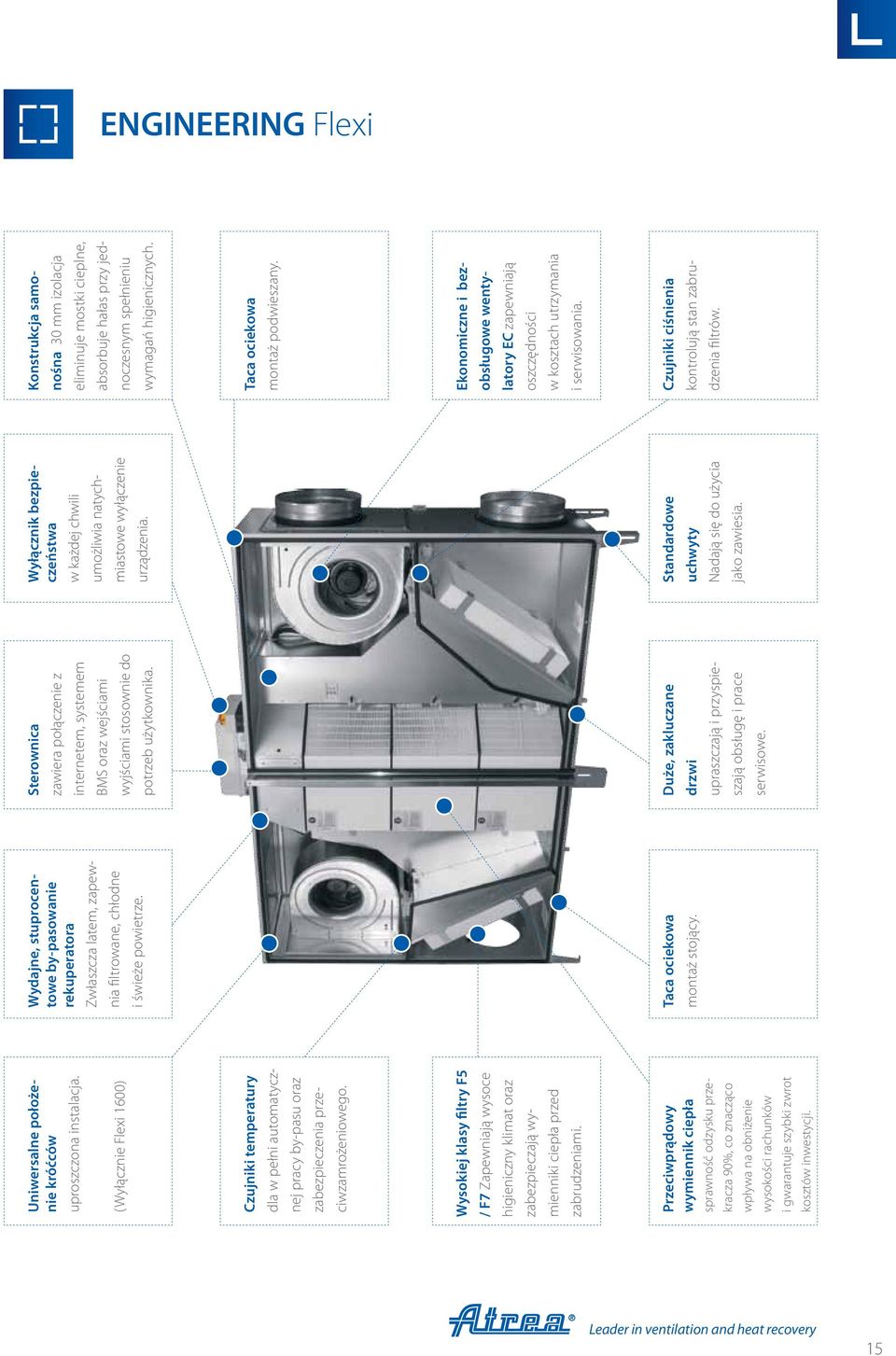

15 ENGINEERING Flexi Uniwersalne położenie króćców uproszczona instalacja. (Wyłącznie Flexi 1600) Czujniki temperatury dla w pełni automatycznej pracy by-pasu oraz zabezpieczenia przeciwzamrożeniowego. Wysokiej klasy filtry F5 / F7 Zapewniają wysoce higieniczny klimat oraz zabezpieczają wymienniki ciepła przed zabrudzeniami. Przeciwprądowy wymiennik ciepła sprawność odzysku przekracza 90%, co znacząco wpływa na obniżenie wysokości rachunków i gwarantuje szybki zwrot kosztów inwestycji. Wydajne, stuprocentowe by-pasowanie rekuperatora Zwłaszcza latem, zapewnia filtrowane, chłodne i świeże powietrze. Taca ociekowa montaż stojący. Sterownica zawiera połączenie z internetem, systemem BMS oraz wejściami wyjściami stosownie do potrzeb użytkownika. Duże, zakluczane drzwi upraszczają i przyspieszają obsługę i prace serwisowe. Wyłącznik bezpieczeństwa w każdej chwili umożliwia natychmiastowe wyłączenie urządzenia. Standardowe uchwyty Nadają się do użycia jako zawiesia. Konstrukcja samonośna 30 mm izolacja eliminuje mostki cieplne, absorbuje hałas przy jednoczesnym spełnieniu wymagań higienicznych. Taca ociekowa montaż podwieszany. Ekonomiczne i bezobsługowe wentylatory EC zapewniają oszczędności w kosztach utrzymania i serwisowania. Czujniki ciśnienia kontrolują stan zabrudzenia filtrów. 15

16 ATREA s.r.o. Československé armády Jablonec nad Nisou Czechy wersja 03/2013
