1 Światłowodowy multiplekser interfejsów 8x I/O oraz 1/2x RS232/422/485 Transmisja po światłowodzie stanów z 8 wejść na 8 wyjść analogowych NO/NC Parametryzacja wyzwolenia wejść od 12V do 250V Funkcje FAST i SECURE do obsługi wejść Konfiguracja przełącznikiem DIP-SWITCH lub konsolą przez RS232 Interfejs światłowodowy: 1 lub 2x SC/PC 1310, 1550nm, SM/MM, WDM Szeroki zakres napięcia zasilania Galwaniczna izolacja wejść i wyjść Filtrowanie zakłóceń na czterech wejściach zgodne z normą ESI 48-4 EB2 Styk alarmowy NO/NC Interfejs szeregowy RS232/485/422 Praca w topologi pierścienia i magistrali Możliwość adresacji części odbiorczej i nadawczej urządzenia Transmisja Adresacja jest światłowodowym multiplekserem ośmiu interfejsów I/O oraz interfejsu RS-232/RS485/422. Transparentna transmisja strumienia danych łącząca w sobie informacje z portów I/O oraz RS232/422/485, tworzy elastyczne spektrum potencjalnych zastosowań, gdzie istotny jest jak najkrótszy czas opóźnienia wnoszony przez urządzenia oraz brak ingerencji w strukturę przesyłanych danych. Każde wyjście analogowe wyposażone jest w dwa styki NC i NO. Wyzwalanie wyjść realizowane jest poprzez pobudzanie odpowiednich wejść urządzeń pracujących w magistrali lub pierścieniu z odpowiednio skonfigurowaną adresacją. Konfiguracja adresacji odbywa się poprzez DIPSWITCH i konsolę RS-232. Parametry Dodatkową funkcjonalnością wejść jest filtracja zakłóceń, mająca ogromne znaczenie podczas zastosowań w aplikacjach nadzoru sieci energetycznych. Dodatkowo izolacja pomiędzy wejściami jest większa niż 50 M / 500V. Pierwsza 4 wejścia mają stały próg wyzwalania. Pozostałe 4 wejścia są konfigurowalne - próg wyzwalający można ustalić na poziomach 12V, 24V, 48V, 110V, 125V, 220V oraz 250V. BM-MX-110 w zależności od wersji produkcyjnej zasilany jest w zakresie napięć od 10V do 370V DC oraz od 30V do 264V AC. Redundancja połączeń Urządzenie wspiera różne topologie połączenia: punkt-punkt, magistralę oraz pierścień. Zabezpieczenia Wymagania środowiskowe Multiplekser został zaprojektowany do pracy w zakresie temperatur od -40 do 70 C. Trwała obudowa IP-30 zapewnia bezpieczeństwo urządzenia w trudnych warunkach. V1.09, str. 1/5

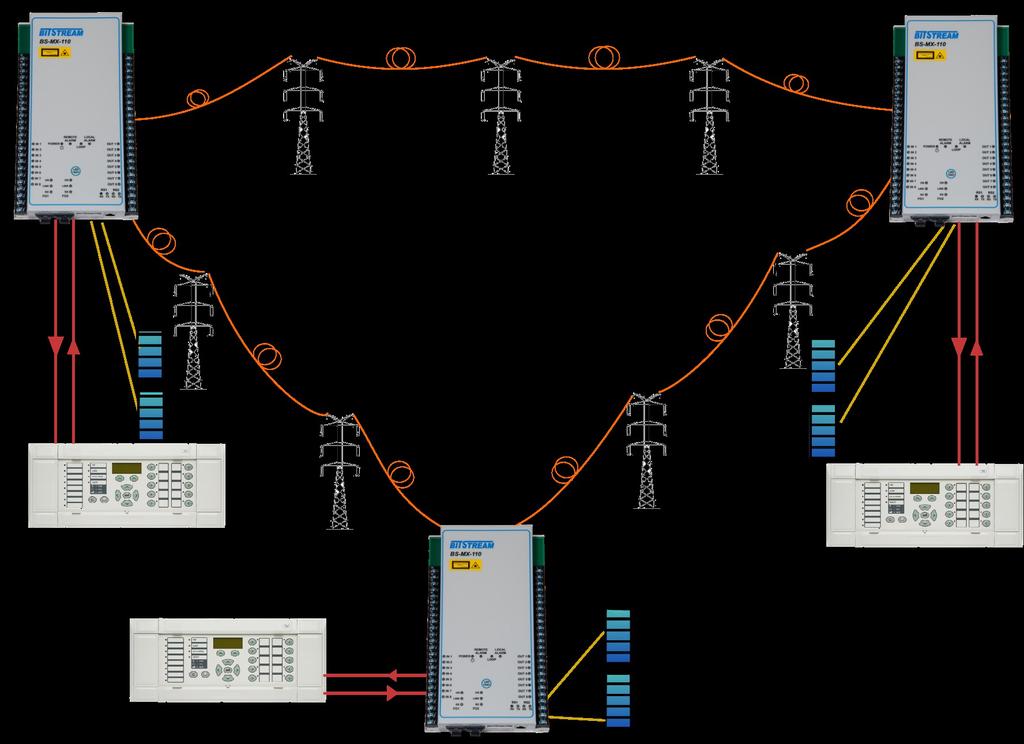

2 Rys. 1. Przykładowa aplikacja punkt-punkt. Zapewnienie łączności pomiędzy stacjami GPZ w zakresie zabezpieczeń. Rys. 2. Przykładowa aplikacja pierścienia. Zapewnienie łączności pomiędzy stacjami GPZ w zakresie zabezpieczeń - wymagana odpowiednia adresacja V1.09, str. 2/5

3 Zarządzanie odbywa się poprzez konfigurację DIPSWITCH, natomiast funkcje zaawansowane związane z adresowaniem większej ilości urządzeń w pierścieniu oraz ustawiania parametrów filtra realizujemy z poziomu konsoli CLI/ RS232. Wejścia Wyjścia Złącze śrubowe na przewód o przekroju do 3mm2 Cztery wejścia komparatorowe ze stałym progiem wyzwolenia Vin= 154V DC lub innym konfigurowalnym na poziomie produkcji urządzenia Cztery wejścia parametryczne (konfigurowalne za pomocą CLI) ze zmiennym poziomem wyzwalania Vin= 12, 24, 48, 110, 125, 220, 250V DC Zakres roboczy: pomiędzy 0,8 a 1,1 Vin,nom przy zakłóceniach do 15% Vin,nom Pobór mocy na wejściach: Vin= V DC P=0,05W 30% Vin > 110V DC Vin x 1mA 30%, w opcji ESI 48-4 jest możliwość na 4-rech wejściach konfigurowanie wartości poboru prądu i jest ona wówczas stała w całym zakresie napięć Izolacja pomiędzy wejściami większa od 50M /500V Filtracja zakłóceń na wejściach parametrycznych zgodne z normą ESI 48-4 EB2 Złącze śrubowe na przewód o przekroju: do 3mm2 8 wyjść posiadających styki NO/NC Maksymalne napięcie znamionowe zestyków: 400V AC / 250V DC Prąd ciągły: 8A/250V AC, 8A/24VDC, 0.4A/250V DC Maksymalny prąd ciągły: 10A / 20ms Maksymalna moc łączeniowa: 2000 W (VA) Kategoria użytkowania: AC1, AC15, AC3, DC1, DC13 Zdolność łączeniowa: 1000W (VA) przy L/R=40 ms, Przerywanie prądu: dla 220V DC i L/R=40 ms A dla 230V AC i cos = A Dwa tryby pracy - FAST (natychmiastowa reakcja na zmianę sygnału) - SECURE (reakcja z potwierdzeniem) Złącze alarmowe NO/NC Opóźnienie Opóźnienie wejście - wyjście 17 ms, Opóźnienie z aktywnym obciążeniem 24 ms, ESI 2, Vin <250V 10uF CDT Wspierane normy, zalecenia i dyrektywy EMC, bezpieczeństwa* PN-EN 55011: Urządzenia przemysłowe, naukowe i medyczne - Charakterystyki zaburzeń o częstotliwości radiowej -- Poziomy dopuszczalne i metody pomiaru, PN-EN : Przekaźniki pomiarowe i urządzenia zabezpieczeniowe -- Część 26: Wymagania dotyczące kompatybilności elektromagnetycznej PN-EN : Przekaźniki pomiarowe i urządzenia zabezpieczeniowe -- Część 27: Wymagania bezpieczeństwa wyrobu *Zakres i lista wspieranych standardów może ulec zmianie w miarę rozwoju urządzenia V1.09, str. 3/5

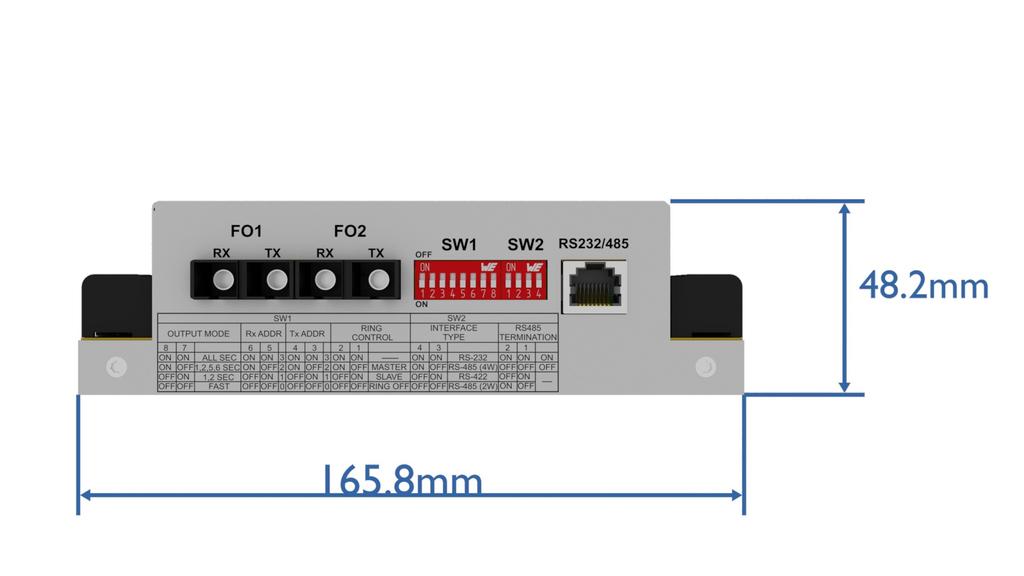

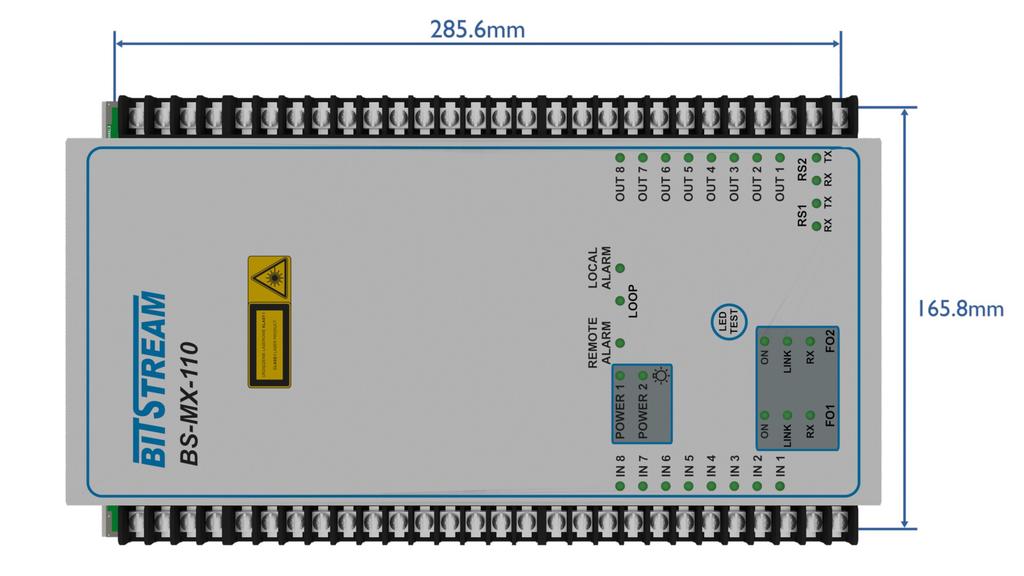

4 Interfejsy szeregowe Zasilanie SM, MM, WDM, 1310nm, 1550nm Typ włókna 9/125um, 50/125um, 62,5/125um Złącze SC/PC Zasięgi zależnie od typu portu optycznego 15km, 50km, 120km (1550nm), 20km WDM, 40km WDM, 60km WDM Dostępna wersja z jednym lub dwoma portami optycznymi Praca w magistrali lub pierścieniu do 7 sztuk DIP-SWITCH CLI/ RS232, 9600bps widok - przód/ bok Obudowa 166x285x50mm Możliwość montażu na szynie DIN Możliwość montażu do ściany Waga 1.3 kg Wymagania środowiskowe pracy Zarządzanie Zakresy napięć zasilania (w zależności od wersji): V DC V AC / V DC AC / V DC Pobór mocy do 5W Cechy fizyczne Porty optyczny Złącze 1x RJ45 2x RS232 o szybkości transmisji do 230kbps RS422/485 o szybkości transmisji do 2Mbps Opóźnienie dla RS232 <400ns Opóźnienie dla RS485 <400ns konfiguracja DIP-SWITCH widok - góra Standardowa temperatura pracy: -40 do +70 C Standardowa wilgotność otoczenia podczas pracy: 0 do 95 % (bez kondensacji), Typ lokalizacji: klasa C zgodnie z normą PN-EN lokalizacje osłonięte Dodatkowe zabezpieczenie: Conformal Coating Stopień ochrony zgodny z IP-30 widok - przód V1.09, str. 4/5

5 BS MX 110 S (3) (P) T U (E) (A) Funkcja alarmu (opcja) - 'Comm Link Ready' Zgodność 4 wejść parametrycznych z normą ESI EB2 (opcja) Przykładowe oznaczenia: -WS-3-P-T-6 światłowodowy multiplekser interfejsów I/O oraz portów RS232/485/422 z interfejsem optycznym WDM 1310/1550nm /1310nm protekcja, o zasięgu 20km przy zastosowaniu światłowodu SM. Zasilanie 10-36V DC. -M-T-B światłowodowy multiplekser interfejsów I/O oraz portów RS232/485/422 z interfejsem optycznym 1310nm, o zasięgu 50km przy zastosowaniu światłowodu SM. Zasilanie V AC/ V DC. Zasilanie: V DC lub 66p (dual) A V AC/40-160V DC lub AAp (dual) B V AC/ V DC lub BBp (dual) Rozszerzony zakres temperatur - standard Protekcja połączenia (opcja) Pole opcjonalne ważne tylko w przypadku wyboru interfejsu WDM w polu poprzedzającym: 1 końcowy /1550 nm dla wersji WS/WM/WL lub 1550/1570 nm dla wersjiwll 2 końcowy /1310 nm dla wersji WS/WM/WL lub 1570/1550 nm dla wersji WLL 3 protekcja /1550 i 1550/1310 nm dla wersji WS/WM/WL lub 1550/1570 i 1570/1550 nm dla wersji WLL Typ interfejsu: S 1310 nm SM/MM zasięg 15/5 km* M 1310 nm SM zasięg do 50 km L 1550 nm SM zasięg do 100 km Interfejsy WDM (wymagane dodatkowe pole dla transceivera) WS 1310/1550 i 1550/1310 nm SM/MM zasięg do 20/1 km* WM 1310/1550 i 1550/1310nm SM zasięg do 40 km WL 1310/1550 i 1550/1310 nm SM zasięg do 60 km WLL 1550/1570 i 1550/1570 nm SM zasięg do 100 km * - zasięg dla światłowodu MM jest orientacyjnym zależnym od rzeczywistych parametrów włókna Oznaczenie-3-P dotyczy tylko urządzeń z interfejsem WDM w wersji protekcyjnej. V1.09, str. 5/5
